人教版九年级全册物理课件：17.第2节 欧姆定律 作业课件

的 从而达到 多次实验寻找普遍规律 的目ຫໍສະໝຸດ 3、电阻中的电流跟电阻的关系：
当导体两端的电压一定时，导体中
的电流跟导体的电阻成反比。
4、在此实验中采用了 控制变量方法。应该保 证 电压 保持不变。改变电阻两端的电压
更好更方便的方法是使用 滑动变阻器。
所以在此电路中的滑动变阻器的作用是
（1） 保护电路
；
（2） 保证定值电阻两端的电压不变。
答：它们并联的等效电
阻是 2
电路中的电流是
1 .5 A 。
50 8
5 并
D
串 60
课堂小结
R1
R2
U1
U2
串联电路： 电流：I1=I2=I总 电压：U1+U2=U总 电阻：R1+R2=R总
R2
并联电路：
R1
电流：I1+I2=I总 电压：U1=U2=U总
电阻： 1 1 1
R1 R2 R总
1 R1
+
1 R2
=
1 R总
结论： 并联电路总电阻的倒数，等于各并联电阻的倒数之和。 并联电路的总电阻比其中任何一个电阻都小。

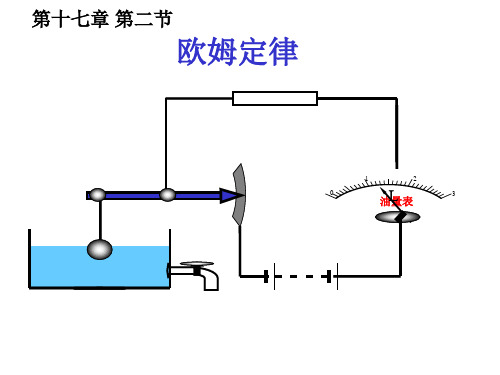

如图所示，为某一型号的汽车油量显示装置示意图， 它能自动测定汽车油量的多少。R是滑动变阻器，油 量表相当于（ 电流表），从油量表指针所指的刻度， 就可以知道油量的多少，装置中应用了许多的物理知 识，请说出其中的三个物理知识。
（当电源电压小于电压表的量程时）
答：电压表的电阻非常大，根据
I
U R
，当电
压U一定时，由于电阻大，所以通过电压表的
电流会很小，所以可以直接接在电源两极上。
在研究电流跟电压、电阻之间关系的实验中，通过改 变电路中的电压和电阻，分别测得了如下两组数据：

R=
U I
，关于这个公式，下列说
法中正确的是 （ D ）
A.同一导体的电阻与加在它两端的电压成正比
B.同一导体的电阻与通过它的电流成反比
C.导体两端的电压为零时，导体的电阻也为零
D.同一导体两端的电压增大几倍，通过它的电流也增大几倍，
电压与电流的比值不变
电阻由导体的材料、长度、横截面积和
解析
温度决定，与电流和电压无关。当电压 为零时，电流为零，但电阻不变。
新课引入 知识讲解 随堂练习 拓展延伸 课堂小结 布置作业
审题 例1 一辆汽车的车灯接在12 V的电源两端， 灯丝电阻 为30 Ω，求通过这盏电灯的电流。
解： 选公式计算
I=
U R
=
12V 30 Ω
=0.4A
答：通过这盏电灯的电流为0.4A
R=30Ω I =? U =12V
电路简图
新课引入 知识讲解 随堂练习 拓展延伸 课堂小结 布置作业
新课引入 知识讲解 随堂练习 拓展延伸 课堂小结 布置作业
欧姆定律
1.欧姆定律的内容： 导体中的电流，跟导体两端的电压成正比，跟导体的 电阻成反比。
2.欧姆定律的数学表达式：
电流 I = U R
电压 电阻
新课引入 知识讲解 随堂练习 拓展延伸 课堂小结 布置作业
欧姆定律
3.公式中使用国际单位（单位要统一）
新课引入 知识讲解 随堂练习 拓展延伸 课堂小结 布置作业
酒精浓度检测仪的核心元件是酒精气体传感器，当接触的气体中
其敏感的气体浓度增加，它对外呈现的电阻值就降低，半导体型呼气 酒精检测仪就是利用这个原理做成的。这种酒精检测仪的电路可以简 化为如下左图所示的电路图。图中R1为定值电阻，R2为酒精气体传感 器，R2的电阻值随酒精气体浓度的增大而减小。如果驾驶员呼出的酒 精气体浓度越大，那么检测仪的电压表示数也就越大。

第十七章 欧姆定律
第2节 欧姆定律
2．(5分)关于欧姆定律的表达式I＝U/R，下列说法正确的是( C ) A．导体两端的电压与通过导体的电流成正比 B．通过导体的电流与导体两端的电压成正比 C．电阻一定时，通过导体的电流与导体两端的电压成正比 D．电压一定时，导体的电阻与通过导体的电流成反比
3．(5分)由欧姆定律公式I＝U/R变形得R＝U/I，对此，下列说法正确的是 ( D) A．加在导体两端的电压越大，则导体的电阻越大 B．通过导体的电流越大，则导体的电阻越小 C．当导体两端的电压为零时，导体的电阻也为零 D．导体的电阻跟导体两端电压和通过导体的电流无关
19．(4分)如图所示的电路中，电源电压不变，当开关S闭合，甲、乙两表都 为电压表时，两表的示数之比U甲∶U乙＝5∶3；当开关S断开，甲、乙两表 都为电流表时，两表的示数之比I甲∶I乙是( A ) A．2∶5 B．3∶5 C．2∶3 D．5∶2
(4)分析下表数据可得出结论： 导体两端的电压一定时，通过导体的电流与电阻成反比。
0～0.6 A (选填“0～0.6 A”或“0～3 A”)量程的电流表来测量导 体中的电流。
15．(4分)如图所示是甲、乙两电阻的电流与电压关系图象，由图可得乙电阻 的阻值是 20 Ω；若把甲、乙两电阻串联在电路中，加在甲、乙两电阻上 的电压之比U甲∶U乙＝ 1∶2 。
16．(4分)如图所示的电路，电源电压为12 V且保持不变，当开关S、S1都闭 合，滑动变阻器滑片P置于中点时，电流表示数为1.5 A，电阻R＝ 8 Ω。 此时断开S1，电流表示数变为0.6 A，则滑动变阻器的最大电阻为 24 Ω。
9．(10分)(2018•北京)如图所示，电源电压U为9 V并保持不变，电阻R1的 阻值为10 Ω。闭合开关S后，电流表A的示数I为1.2 A。求：

根据欧姆定律，通过灯丝的电流：
I＝
U R
＝ 220 V ＝0.5A
440 Ω
电学计算题解题步骤： 1、根据题意画出电路图； 2、在电路图上标出相关的物理量（已知
量、未知量）； 3、解答时写出：必要的文字说明、公式、
数据代入过程、结果（各物理量要统一用国 际单位）。
例题2：有一种指示灯，电阻为6.3欧，通
谢谢观赏
You made my day!
我们，还在路上……
成正比，跟导体的电阻成反比。
2.公式：
变形公式：
U=IR R=U/I
3.欧姆定律公式中各个物理量具有同一性，公式
中的I、U、R是指同一导体、同一时刻的电流、电
压、电阻。计算时注意单位要统一。
课堂练习
1：下列说法中正确的是:( C )
A.导体两端的电压越大，导体的电阻就越大。 B.导体中通过的电流越大，导体的电阻就越小 C.在电压一定时，通过导体的电流越小，导体的 电阻就越大。 D.以上说法均不对。
反比； 3、电阻的大小只与电阻的材料、长度、横
截面和温度有关，与电压和电流无关。
讨论：
有人根据公式R=U/I跟公式I=U/R在形式上相 似，说“电阻R跟电压成正比，跟电流成反比” 。你认为这种说法对吗？为什么？
答：不对。因为电阻是导体本身的一种性质， 它只跟导体的材料、长度、横截面积和温度有关， 跟电流、电压无关。
解：依题意和根据 I＝
U R
得：
U＝IR＝10 A×22 Ω ＝220 V
例题3 如图所示，闭合开关后， 电压表的示数为6V，电流表的示数为 0.3A，求电阻R的阻值。 解：已知电阻两端电压U=6V，通过电阻R的电流0.3A。

I---电流---（A） U---电压---（V）
R---电阻---（Ω）
变形公式： （数学公式）
U=IR
IR
R=
U I
U
注意：必须对应于同一时刻同一段电路
一、欧姆定律
知识解析
1、本实验所用的物理方法：控制变量法 2、对各物理量的理解（U、R、I） 电压U：由电源决定 电阻R：由用电器决定 电流I：由电压和电阻共同决定（物理意义） 3、关注题目中的隐含条件：
已知：U2=20V，R=10 Ω
求：I2=？
解：
I2=
U2 R
=
20V =2A 10 Ω
2.如图,电源电压为6V不变,灯L1的电阻为12Ω , 灯L2的电阻为9Ω ， 灯L3的电阻为18Ω 。 求：1）开关S1、S2同时断开和闭合时，电压表、
电流表的示数分别为多少？ 2）开关S1、S2同时断开和闭合时，
R1
法
R1
R2
等
R2
效
替
R串
代
R并
电阻串联相当于增法 电阻并联相当于增
大导体的长度
大导体的横截面积
串联总电阻比任何一 并联总电阻比任何一
个分电阻等于各串联电阻之和
R串＝ R1＋ R2 n个阻值相同的电阻R0串联，总电阻 R=nR0
并联电路的总电阻的倒数等于各并联
电阻倒数之和 1 1 1
同一电源：电压不变
同一用电器： 电阻不变
根据欧姆定律公式，下列说法中正确的
是
( D)
A.导体电阻的大小跟导体两端的电压成
正比
B. 导体电阻的大小跟导体中的电流强度
成反比
C. 当导体两端的电压为零时，导体的电

人教版 物理 九年级（全册）
第十七章 欧姆定律
第２节 欧姆定律
知识回顾
在第一节中我们学到： 当导体的电阻一定时，通过导体的电流跟导体
两端的电压成正比。
当导体两端电压一定时，通过导体的电流跟导 体的电阻成反比。
一、欧姆定律
1．欧姆定律： 导体中的电流，跟导体两端
的电压成正比，跟导体的电阻成 反比。
正确的是（ D ）
A．导体的电阻越大，通过导体的电流越小 B．导体的电阻越大，通过导体的电流越大 C．导体两端的电压越大，导体的电阻越大，通过 导体的电流也越大 D．在导体两端的电压一定的情况下，导体的电阻 越小，通过导体的电流越大
练一练
2．关于欧姆定律，下列叙述中正确的是（ A B D）
A．在相同电压下，导体的电流和电阻成反比 B．对同一个导体，导体中的电流和电压成正比 C．因为电阻是导体本身的性质，所以电流只与导体 两端的电压成正比 D．导体中的电流与导体两端的电压有关，也与导体 的电阻有关
=12 V
RL=20 Ω
A
I=0.6 A
L U=？ R'
练2 某同学用一只电流表和灯泡串联，测得 它正常发光时的电流是0.18 A，再用电压表测得 灯泡两端的电压是220 V，试计算灯丝正常发光 时的电阻值。
解：由题意可得
由
I
=
U R
得
R=
U I
R=
U I
=
220 V 0.18 A
=
1
222.2
Ω
=2A
R=？ I2=？ U2=20 V
提示：因为电阻是导体本身的一种性质，因此电阻的大小与电 压、电流的大小均无关系，所以“电阻与电压成正比，与电流 成反比”这种说法是错误的。

反比。
公式： I ＝ U R
U=I R
变换公式：
R=
U I
I（A）表示这段导体的电流 单位： U（V）表示这段导体两端的电压
R（Ω）表示这段导体的电阻
科学家简介
欧姆 (1789-1854)
乔治·西蒙·欧姆生于德国埃尔兰根城，父亲是 锁匠。父亲自学了数学和物理方面的知识，并教 给少年时期的欧姆，唤起了欧姆对科学的兴趣。 16岁时他进入埃尔兰根大学研究数学、物理与哲 学，由于经济困难，中途缀学，到1813年才完成 博士学业。
多，可以不计。使用时流过人体的电流是
I=?
多少？
解: 880KΩ=8.8×105Ω
U I=.
R
=
220 8.8×105
= 2.5×10-4(A)
答：流过人体的电流是2.5×10-4 A
应用2：已知电阻、电流，求电压
在如图所示的电路中，调节滑动变阻器 R′，
使灯泡正常发光，用电流表测得通过它的电流值是
答：灯泡两端的电压是3.6V。
应用3：已知电流、电压，求电阻
某同学用一只电流表和灯泡串联，测得它正常
发光时的电流是0.18A，I再用电压表测得灯泡两端的
电压是220V，试计算灯丝正常发光时的电阻值。
U
R=?
V
解： R=
U I
=
220 0.18
=1222（Ω）
A
答：灯丝正常发光时的电阻值为1222Ω
=10（Ω）
I′=
U′ R′ =
20 10
=2(A)
2.如图为“研究电流与电阻关系”的实验电
路图.
(1)为了达到研究的目的，实验过程中必须保 持_定__值__电__阻__两__端__的_电__压__不变；
