中考光学作图题专题训练 (7)1．根据图中的入射光线，画出相应的折射光线。
（_____）2．根据平面镜成像的特点，在图中画出物体在平面镜中的像。
（________）3．在图中，一束光射向平面镜 MN，请画出法线和反射光线，并标出反射角。
（______）4．如图为一半圆柱形透明玻璃的横截面，水平面 AOB 镀银（反射光），O表示半圆截面的圆心，一束光在横截面内从M点入射，从N点射出，请准确画出光路图（虚线为该点的法线）。
5．（1）如图所示，S为光源，MN为不透光的木板,作出木板右侧光线射不到的区域（用阴影表示）。
（________）（2）在图乙中利用光线作出烛焰AB在塑料薄膜上像（保留作图痕迹）。
（________）6．“井底之蛙”这个成语大家都很熟悉，图中A点代表青蛙所在位置，请根据光的相关知识画出青蛙所能看到“天空”的范围。
（______）7．一束光从空气斜射到水面上，请画出反射光线和折射光线的大致位置。
（___）8．如图所示,一束光水平射入潜望镜镜口后,通过潜望镜进入小明的眼睛．请画出光的传播路径（_____）9．小王在A点看到水中物体S的像在S′点，请你画出一条看到物体像S′的光路图。
（_________）10．如图所示，一束光线与水平方向成60°角，请你放置一块平面镜使它的传播方向变为水平向右，画出平面镜的位置，并标出反射角的度数。
11．( ·自贡)有一点光源S，它在平面镜中的像与凸透镜的焦点F重合，S发出的一条光线经平面镜反射后，反射光线为a，如图所示。
请在图中画出：（1）凸透镜的焦点F；（2）点光源S的位置；（3）光线a经过凸透镜后的折射光线。
12．如图所示，F为焦点，O为光心，有两束光线射向凸透镜，请完成光路。
（_________）13．请完成图中各光线通过凸透镜的光路图。
（____）14．如图，画出通过透镜的折射光线。
（______________）15．完成光路（______）16．完成图中光通过透镜时的光路图。
1.如图所示是简单的火警自动报警装置所需的电路元件．其中温控开关在温度升高到某数值时自动闭合，常温时自动断开要求：当发生火灾时红灯亮、电铃响，发出报警信号；正常情况下绿灯亮．请按上述要求。
将图中元件连成一个火警报警器电路．2.如图是“自动水位显示器”的电路图．当水位未到达金属块B时，绿灯亮；当水位到达B 时，红灯亮．请根据以上要求，用笔画线代替导线，完成工作电路的连接．3.如图所示是小明设计的温度自动报警器原理图.在水银温度计里封入一段金属丝，当在正常工作的温度范围内时，绿灯亮；当温度升高达到金属丝下端所指示的温度时，红灯亮，发出报警信号.请按照题意要求，在图中连接好电路.4.在鱼塘中常设有一个水位报警器电路，当水位尚未达到金属块A的高度时，工作电路中的绿灯亮，表示水位正常；当水位升高到A时红灯亮，表示报警信号。
（提示：容器中的水含有杂质，能导电）请将图中的水位报警器电路连好。
5.如图，请把电磁继电器的电路连接完整，要求开关闭合绿灯亮红灯熄。
6.有一种温度自动报警器，在制作水银温度计时，插入一段金属丝，当温度达到金属丝下端所指温度时，电铃就会响起来，发出报警信号。
图是一幅不完整的工作原理图。
请把缺少的电磁铁接入电路中，并标出电磁铁的磁极。
7.养鱼户设计了自动增氧系统，在气压计左、右两边水银面的适当位置各固定一根导线，外界气压低于某一值时，水银柱将两边导线接通，使控制电路形成通路，电磁铁吸引衔铁，增氧泵工作。
请按题意要求，在图中连好电路。
8.电磁继电器在各种自动化装置中有很多应用，街道路灯自动控制就是其应用之一。
如图所示为模拟电路，其中A为电磁继电器，B为照明电路，C为路灯，D为光敏电阻（白天光照强时，电阻变小，电磁铁磁性较强；夜晚光照弱时，电阻变得很大，电磁铁几乎无磁性），请你电路连接完整，达到白天灯熄、夜晚灯亮的效果。
（连线时导线不能交叉）9.今年底，珠江广州市段的水面上将再增添世界第一的三跨拱桥—新光大桥。
杠杆作图题一、作图题1．如图所示，有一个杠杆可绕O点自由转动，在A点施加一个最小的动力使杠杆平衡。
请画出最小的动力F以及杠杆的阻力臂。
2．请按要求完成下列内容，如图乙所示，画出使杠杆平衡的最小力F 的示意图及其力臂L。
3．如图所示，用轻质撬棒撬动地面上的石头，O是撬棒的支点，F2是阻力。
请在图中画出作用在D点的最小动力F1、动力臂l1和阻力臂l2。
4．如图甲是一台石材运输车，提起石材时，钢杆AB可看成一个杠杆。
它能通过移动套管在AB上的位置来调节支点，其简化图如图乙所示，F1是作用在A点的动力。
⑴使用杠杆提起一石材，从图乙杠杆上已标明的两点中选择一点作为支点，使F1最小，在对应的括号内标明O，并作出对应的动力臂l1；⑴在图乙中画出绳子对石材的拉力F。
5．如图所示是某种吊灯，拉线AB上的拉力F1使横杆OA在水平方向保持平衡，O点为支点，请画出拉力F1的示意图和F2的力臂（用L2表示力臂）。
6．在如图中，为杠杆的支点，请在图中画出拉力的力臂。
7．在图中，画出动力F的力臂L。
8．如图所示的装置可改变照明灯的高度。
轻质杠杆ABO在力F1作用下可绕O点转动，在图中画出杠杆ABO所受阻力F2的示意图和动力臂F1。
9．如图甲所示的钢丝钳，其中A为剪钢丝处，B为手的用力点，O为转动轴，图乙为单侧钳柄及相连部分示意图，请在图乙中画出剪钢丝时的动力臂l1和杠杆在A点受到的阻力F2。
10．在综合实践课上，某同学的简易置物架设计如图所示，质地均匀的置物架OA左端固定在墙壁上，右端用绳子固定。
绳子的上端可在间移动，置物架始终保持水平.请你画出：绳子在图示位置时，置物架受到的动力和动力臂.11．如图甲所示是同学们常用的燕尾夹，使用时可简化成以O点为支点的杠杆，如图乙所示，请在图乙中作出打开夹子所需的最小动力F及其力臂L。
12．如图甲所示是一种蔬菜挤水器，其手柄可以看做一个杠杆，图乙是其简化的示意图，请在图乙中画出阻力臂L2及在A点施加的最小动力F1的示意图。

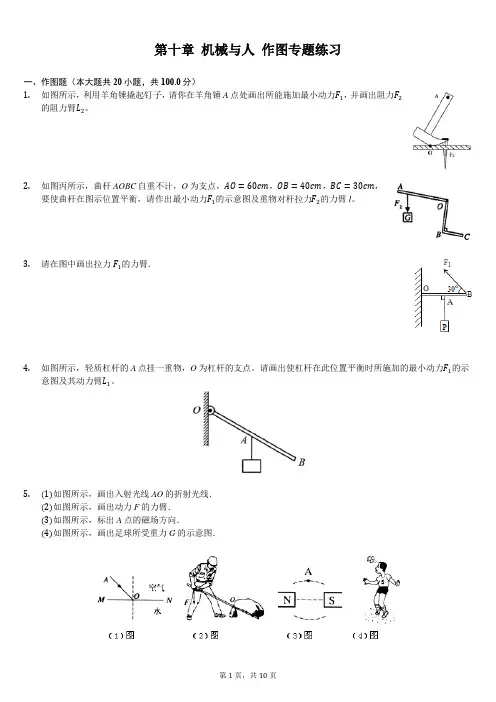

第十章机械与人作图专题练习一、作图题（本大题共20小题，共100.0分）1.如图所示，利用羊角锤撬起钉子，请你在羊角锤A点处画出所能施加最小动力F1，并画出阻力F2的阻力臂L2。
2.如图丙所示，曲杆AOBC自重不计，O为支点，AO=60cm，OB=40cm，BC=30cm，要使曲杆在图示位置平衡，请作出最小动力F1的示意图及重物对杆拉力F2的力臂l。
3.请在图中画出拉力F1的力臂．4.如图所示，轻质杠杆的A点挂一重物，O为杠杆的支点。
请画出使杠杆在此位置平衡时所施加的最小动力F1的示意图及其动力臂L1。
5.(1)如图所示，画出入射光线AO的折射光线．(2)如图所示，画出动力F的力臂．(3)如图所示，标出A点的磁场方向．(4)如图所示，画出足球所受重力G的示意图．6.工人站在地面用滑轮组匀速提升重物，请在如图所示的滑轮组上画出绕线。
7.如图所示，铡刀工作时的动力F1，O为支点。
请在图中作出动力臂L1和铡刀受到的阻力F2的示意图。
8.在如图所示中，O是杠杆的支点，画出力F的力臂并用字母L标明．9.画出图中力F的力臂并用字母L标明．10.画出如图所示拉力F的力臂．11.画出所示杠杆的动力臂L1和阻力臂L2．12.如图所示，一重为G的均匀木棒，可绕O点转动.若让木棒静止在图示位置，请画出木棒所受重力和作用在A点能使杠杆平衡的最小动力F的示意图．13.画出图中力F1、F2、F3的力臂．14.作出F1、F2的力臂15.画出将小车从泥潭拖出的最省力绕线方法．16.如图所示为某街道路灯悬挂的情境图.画出斜拉钢丝对横杆拉力F的示意图和对应的力臂L．17.在图中，画出杠杆AB在图示位置静止时作用在A端点的最小力F的方向及其力臂L．18.根据图要求，画出滑轮组的绕法．19.图是某住宅小区大门限制汽车进出的起落杆，请在图中画出两个力对O点的力臂。
20.按题目要求作图：(1)如图甲所示，画出物体AB在平面镜中所成的像．(2)如图乙所示，O点为杠杆的支点，画出力F1的力臂和阻力F2的示意图．(3)标出丙图中通电螺线管和小磁针的南北极(用“S”和“N”表示)．答案和解析【答案】1. 解：力臂越长越省力，最长的力臂即支点与作用点的连线，然后根据力臂的画法作出垂直于力臂的作用力即可。
⑴重力表示图，⑵压力表示图，⑶支持力表示图，⑷物体受力表示图2、用 50 牛的水平向右的力 F 在 P 处推小车，在图 1 中使劲的表示图法画卖力F。
图 14、足球在各样状态时，忽视空气的阻力，达成力的表示图。
⑴静止时受力表示图⑵静止时对地面压力表示图⑶在空中飞翔时受力表示图⑷在草地上转动时受力表示图⑸在圆滑水平面转动式受力表示图5、一物体重 8 牛，在圆滑的水平川面上向右做匀速直线运动，请使劲的表示图法在图中画出该物体的受力争。
6、按要求达成作图⑴木块静止在斜面时⑵木块匀速下滑时⑶当斜面圆滑时画出受力表示图画出受力表示图画出受力表示图⑷小球被挡板挡住，静止时画出小球受力表示图。
7、按要求达成表示图。
⑴当小球悬浮时画出受力表示图⑵当小球加快上调时画出受力表示图⑶小球飘荡时，画出受力表示图8、在易拉罐内装进适当的水，能使罐侧立而不倒下。
请在图中画出，装了适当水的整个罐遇到的重力与支持力的表示图。
9、在图中画出小球受力的表示图．10、作出吸附在竖直磁性黑板上静止的棋子所受力的表示图。
11、一重为 G 的物体 A 跟着传递带一同沿水平方向向右做匀速运动，不计空气阻力，请画出它受力状况的表示图。
8题图9题图10题图11题图12、粗细平均重为3N 的木棒靠在墙上以下图，请你在图上作出木棒所受力的表示图。
13、如图是广场上一只氢气球，用细绳系于地面上，请作出氢气球受力表示图。
14、小华是一位喜爱运动的学生，他此刻正在斜坡上滑雪，请在图上作出他所受重为和支持力的表示图。
15、如图车减速行进，画出悬挂在车厢内的物体 A 所受力的表示图．12 题图13题图14题图15题图16、以下图，一放在水平川面上并与竖直墙壁接触的铁球静止．作出铁球的受力表示图。
17、一个足球沿如图甲所示的斜面向上滚，试在图中画出该足球所遇到的重力表示图。
18、以下列图所示，唐师傅想用最省力的方法把一个油桶推登台阶。
请你在图中画出这个力的表示图。

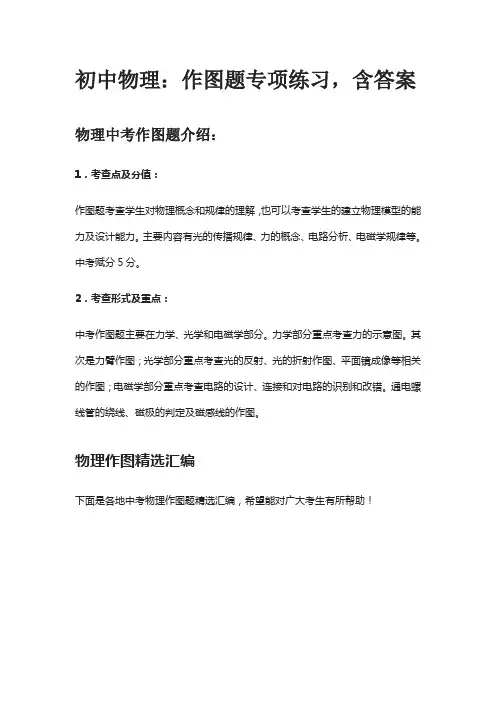

初中物理：作图题专项练习，含答案物理中考作图题介绍：
1．考查点及分值：
作图题考查学生对物理概念和规律的理解，也可以考查学生的建立物理模型的能力及设计能力。
主要内容有光的传播规律、力的概念、电路分析、电磁学规律等。
中考赋分5分。
2．考查形式及重点：
中考作图题主要在力学、光学和电磁学部分。
力学部分重点考查力的示意图。
其次是力臂作图；光学部分重点考查光的反射、光的折射作图、平面镜成像等相关的作图；电磁学部分重点考查电路的设计、连接和对电路的识别和改错。
通电螺线管的绕线、磁极的判定及磁感线的作图。
物理作图精选汇编
下面是各地中考物理作图题精选汇编，希望能对广大考生有所帮助！。
光现象作图专项练习（含答案）1.在如图中，根据平面镜成像特点画出物体AB在平面镜MN中所成的A′B′。
2.画出图中入射光线经平面镜反射后的光线。
3.如图，光源S发出的一束光从空气射向水面，在容器壁上点P、Q处出现光点，画出上述现象的入射光线、反射光线和折射光线；4.一束光线从空气垂直射向玻璃砖，穿过玻璃砖后从另一表面射出，请在图中画出该光路图（不考虑光的反射）。
5.有一工作间，人在B处要想看到外间A处的花盆，需要在某处安装一块平面镜。
请把平面镜C画到合适的位置，并完成由B看到A的光路（只需在图中画出一条光的完整路径）。
6.一条入射光线与镜面的夹角为30°，作出反射光线，并标出反射角的大小。
7.小明站在池水旁观赏游鱼，恰好看见一架飞机飞过，分别用A 代表小明的眼睛、B 代表看到的鱼、C 代表看到的飞机，请画出小明看见鱼和飞机的光路图，并用“D”大致标出鱼在池水里的实际位置。
（保留必要的作图痕迹）8.根据平面镜成像特点画出点光源S发出的光经平面镜反射后过A点的反射光线。
9.如图所示，利用一块平面镜使太阳光水平射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数。
10.如图所示，在清水池底水平放置一平面镜，一束光射向水面的A点，经水折射和平面镜一次反射后射向水面的B点，请作出该过程的光路图。
11.如图所示，有一束光从空气斜射入水中，MN为法线，请你画出它的反射光线和折射光线｡12.请在图中画出物体AB在平面镜中所成的像A'B'。
13.光从空气斜射向玻璃，发生反射和折射。
请完成光路。
并标出反射角的度数。
14.如图所示，光线垂直射入水面，水里有个平面镜，请画出此题的光路图。
15.如图所示，a、b两条光线是由同一发光点S发出的经平面镜反射后的光线，试根据平面镜成像特点，作出发光点S的位置。
16.一束光射向一块玻璃砖（如图），并穿过玻璃砖，请你画出这束光进入玻璃和离开玻璃后的光线。
初中物理光学作图专项练习一、作图题1．“井底之蛙”这个成语大家都很熟悉，图中M点表示青蛙。
请根据光的直线传播知识画图说明为什么“坐井观天，所见甚小”。
（温馨提示：必须标出光的传播方向）2．画出光源AB经过小孔所成像的光路图。
3．如图所示，S是烛焰上的一点，A是人眼的位置，请利用平面镜成像特点画出烛焰S 点的像S'，并画出眼睛看到像S'的光路图。
4．已知光源点A、镜面及眼睛点B，AB之间有墙相隔，光线由光源经镜面向眼睛反射。
请作出反射光线和入射光线。
5．利用平面镜成像特点画出物体ABC在平面镜中所成的像。
6．为了避免驾驶员低头观看仪表信息而造成交通事故，车内安装了如图甲所示的抬头显示器（简称HUD）。
通过前挡风玻璃可呈现水平显示器上的重要行车数据，方便司机查看。
请在图乙中画出显示器AB在挡风玻璃中所成的像。
7．在图中，根据物体AB与镜中所成的像A′B′找出平面镜的位置。
8．如图所示，请根据平面镜成像的特点，画出物体AB。
9．如图所示，光从空气射向半圆形玻璃的圆心O，在空气和玻璃的界面上发生发射和折射，请分别画出反射光线和折射光线。
（大致位置）10．图中的A、B两只小鸟，一只是实际的小鸟，另一只是潜水员从水中观察到该小鸟的像，请你作出潜水员从水中观察到小鸟像的光路图。
11．如图所示，一束光线AB射向竖直的平面镜，并最终在水底O点处形成一个光斑，请作出完整的光路图，并画出必要的辅助线。
12．请你将如图所示的光路图补充完整。
13．如图，补充完整两个光路图。
14．如图所示，凸透镜与凹透镜的一个焦点重合，请根据入射光线，画出相应的出射光线。
15．如图所示，请分别画出AB的入射光线和CO的折射光线。
参考答案：1．【详解】光在同种均匀介质中沿直线传播，被井口挡住的光不能进入井中青蛙的眼睛，所以青蛙看不到井口以外的世界，连接井口两侧到青蛙的眼睛，此范围以内为井底青蛙所见范围，如图所示：2．【详解】过A点和小孔画出一条光线交塑料薄膜于'A，再过B点和小孔画出一条光线交塑料薄膜于'B，连接两点即AB的像，如下图所示：3．【详解】根据平面镜成像特点，作出蜡烛S在平面中的像S'，连接S'到人眼A，延长线用虚线，反射光线用实线，连接蜡烛S和光线AS'与平面镜的交点，作图如下。
初中九年级物理电学作图题专题训练30道1.在虚线框中画出实物图所对应的电路图。
2.如图，使用笔画线代替导线完成电路。
要求：两灯并联，开关控制干路，电流表测量干路电流，导线不能交叉。
3.将图中的元件用笔画线连接起来，要求两节干电池串联，电灯L1与L2串联，电压表V1测L1两端的电压，V2测L2两端的电压。
4.根据左图所示的实物连接图，在右图的框中画出电路图。
5.图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度。
请将电路图连接完整，使其符合安全用电的原则。
6.请画出如图所示的实物电路的电路图。
7.将图实物电路补充完整，使两灯并联，且开关仅控制灯L1。
8.如图，使两灯并联，S是总开关，S1只控制灯泡L1，请将所缺的导线补上。
9.请用笔画线，将图中的亮度可调的台灯、开关和插座按照安全用电的原则接入家庭电路中，要求：S1(旋转开关)单独控制台灯。
10.将如图中的电灯和开关及插座正确接入家庭电路。
请用笔画线表示导线。
11.把如图所示的三孔插座和带有开关的电灯分别正确地接入电路中。
12.如图的电路，有两根导线尚未连接，请用笔画线代替导线补上，要求电压表能测量灯泡两端的电压，滑动变阻器能调节灯泡的亮度。
13.在如图所示电路中的〇内填上适当的电表符号，使两个小灯泡并联。
14.用伏安法测定一只电阻的阻值，现给你一块电压表、一块电流表、一个电池组、滑动变阻器和开关各一个，未知阻值的电阻一只、导线若干。
在实验中电流表用0～0.6A量程、电压表用0～3V量程。
你先画电路图，然后用笔画线代替导线，将图中所给的实验器材连接起来(要求电路图连线要横平竖直，尽量使电路图简洁美观，实物连接导线不能交叉)。
15.如图甲是电位器的示意图，滑片P可随转动旋钮改变其在电阻丝上的位置，从而改变接入电路中的阻值大小。
请将该电位器连入乙图中，要求顺时针旋转滑片P时，灯泡变暗。
16.某额定电压为220V的电动扶梯(已接地)，只需在白天且有人时开启，利用红外线开关S1(有人时闭合、无人时断开)及可见光开关S2(白天闭合、夜间断开)即可实现自动控制。

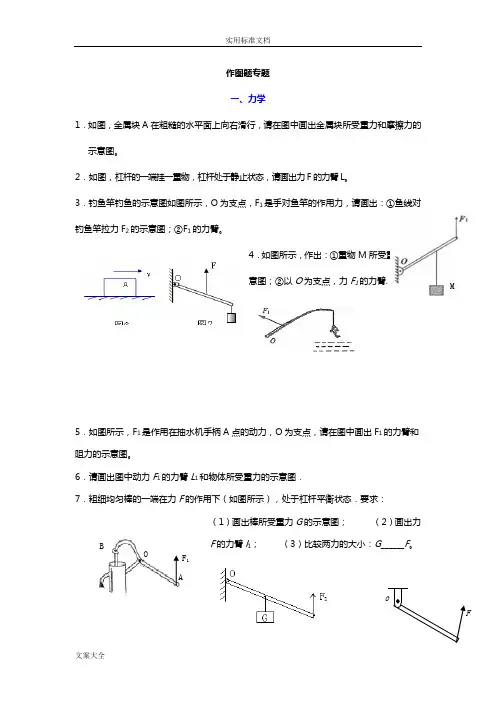

作图题专题一、力学1．如图，金属块A在粗糙的水平面上向右滑行，请在图中画出金属块所受重力和摩擦力的示意图。
2．如图，杠杆的一端挂一重物，杠杆处于静止状态，请画出力F的力臂L。
3．钓鱼竿钓鱼的示意图如图所示，O为支点，F1是手对鱼竿的作用力，请画出：①鱼线对钓鱼竿拉力F2的示意图；②F1的力臂。
4．如图所示，作出：①重物M所受重力的示意图；②以O为支点，力F1的力臂.5．如图所示，F1是作用在抽水机手柄A点的动力，O为支点，请在图中画出F1的力臂和阻力的示意图。
6．请画出图中动力F1的力臂L1和物体所受重力的示意图．7．粗细均匀棒的一端在力F的作用下（如图所示），处于杠杆平衡状态．要求：（1）画出棒所受重力G的示意图；（2）画出力F的力臂l1；（3）比较两力的大小：G______F。
MF1ABOO8．如图所示，课桌的重心在O 点，若在课桌的C 点用力F 把桌腿B 抬离地面，在抬起时另一桌腿A 没有滑动，请在图中画出F 相对于A 点的力臂l 1、重力G 的示意图、并标出重力的力臂l 2。
9．图所示是能绕O 点转动的杠杆，请画出足球受到的重力G 和力F 的力臂L.10．如图所示，用螺丝刀撬起图钉．请在图上画出螺丝刀受到图钉阻力F 2的力臂；并画出作用在螺丝刀柄上A 点的最小动力F 1的示意图．11．如图是小黄为新装的空调室外机设计的支架，请在图上画出空调室外机受到的重力，假设其重心就在其几何中心上。
支架可以看作杆杠，以O 为支点，在支架P 孔处拉一根铁线到墙上固定，要使铁线受到的拉力最小，请在P 孔处画出铁线到墙的方向。
并画出铁线拉力F 的力臂l ．12．下图中，站在地面上的小华借助滑轮组匀速提升重物，请画出最省力的绕线方法． 13．如图乙所示，有一铅球放在水平桌面上．请画出铅球对桌面的压力和桌面对铅球的支ABCOFF 2OA持力的示意图．14．为使杠杆ON 在图中位置能保持静止，需在M 点施加一个力F ．画出物体A 对杆的拉力的力臂和在M 点对杆的最小拉力F 的示意图；15．图6中AB 是用软绳悬挂的杠杆，请在A 点画出能使杠杆在图示位置平衡的最小拉力的示意图。

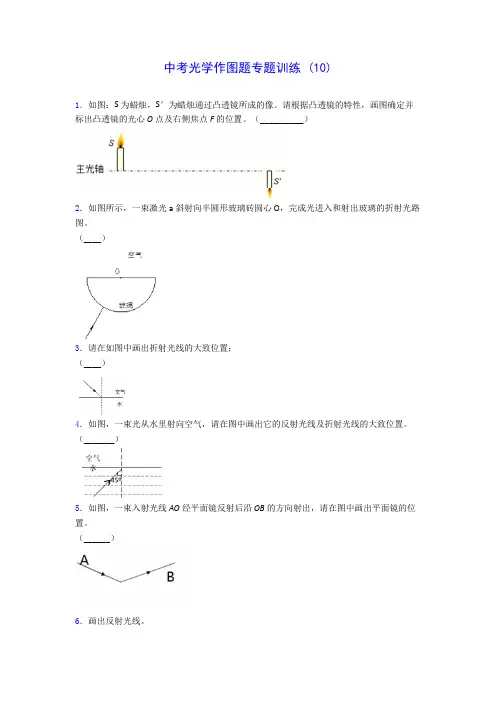

中考光学作图题专题训练 (10)1．如图：S为蜡烛，S＇为蜡烛通过凸透镜所成的像。
请根据凸透镜的特性，画图确定并标出凸透镜的光心O点及右侧焦点F的位置。
（__________）2．如图所示，一束激光a斜射向半圆形玻璃砖圆心O，完成光进入和射出玻璃的折射光路图。
（____）3．请在如图中画出折射光线的大致位置；（____）4．如图，一束光从水里射向空气，请在图中画出它的反射光线及折射光线的大致位置。
（_______）5．如图，一束入射光线AO经平面镜反射后沿OB的方向射出，请在图中画出平面镜的位置。
（______）6．画出反射光线。
（____）7．请画出图中入射光线A的反射光线B，并标明反射角的大小。
（________）8．太阳光线跟水平方向成30°角，为了使反射光线水平行进，请在如图中画出平面镜的位置并标出反射角的度数．_________9．图是两条光线在空气中的传播情况，请在图中画出两条光线沿直线传播后交于一点的光路图。
（____）10．如图所示，一束光从水中斜射到水面，请画出反射光线和折射光线的大致方向．11．( ·南充)如图，在舞蹈室的墙面上装有一块平面镜，王老师用一激光笔从S点照向镜面，在地面上P点看到一光斑，请用平面镜成像特点完成光路图。
12．（1）如图所示，一束水平光线从空气进入玻璃，请作出反射光线和折射光线；（_________________）（2）补全下图的光路；（_________________）（3）如图所示，A′B′是AB在平面镜中所成的像，请画出平面镜的位置（保留作图痕迹）。
（_______________________）13．如图所示，请画出由烛焰上S点发出的两条光线经过凸透镜后的折射光线，并画出发光点S的像点S′（F是凸透镜的焦点，O是凸透镜的光心，光线SP平行于主光轴）。
14．完成光路图（______）15．完成图中的光路图。
（____）16．( ·抚顺)如图所示，有一点光源S发出的一条光线经平面镜反射后，反射光线经过凸透镜上方的焦点。
人教版八年级上册专题训练（二）光学作图(162) 1.如图所示，请你利用平面镜成像的知识画出点光源S发出的两条光线经平面镜反射后的反射光线。
2.如图所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中标出点光源S和像点S′的位置，并完成反射光路图。
3.“猴子捞月”的故事同学们耳熟能详。
如图所示，若猴子的眼睛用点A表示，空中的月亮用点B表示。
请画出猴子看到空中月亮的光路图，并保留必要的作图痕迹。
4.如图所示，一束光从空气斜射到水面上，请画出折射光线。
5.如图所示，一束光从空气射向水面，请画出反射光线和折射光线。
6.如图所示是一条经水面反射后的光线，在图中画出其入射光线的准确方向及对应的折射光线的大致方向。
7.如图所示，一束光射向一块玻璃砖，并穿过玻璃砖。
画出这束光进入玻璃砖和离开玻璃砖后的光线(注意标出法线)。
8.如图所示，一束光线从三棱镜的AB边射入，从BC边射出，请画出完整的光路图。
9.潭清疑水浅，安全记心间。
如图所示，A是水池底某点，请作出光线AO的折射光线以及人从岸上看到A的像A′。
10.根据已给出的入射光和出射光，在虚线框内画出合适的透镜。
11.图是一束平行于主光轴的光线经透镜折射后的光路，请在虚线框内画出一个合适的透镜。
12.在图中画出光线经过凸透镜后的光路图。
(O为光心，F为焦点)13.如图所示，有两束光线射向凸透镜，请完成光路。
14.如图所示，在图中画出与入射光线对应的折射光线。
15.如图所示，一束光照射到平面镜上，请画出其反射光线。
16.如图所示，MN为平面镜，根据光的反射定律画出反射光线OB的入射光线AO，并标出入射角的度数。
17.如图所示，确定平面镜的位置。
18.在图中，两块平面镜成垂直放置，请画出光线经两次反射的光路图。
(保留作图痕迹)19.如图所示，太阳光与水平地面成锐角，小聪想用一个平面镜把太阳光竖直反射到井底，请在图中帮小聪画出平面镜，并在图中标出入射角i和反射角r。
初中物理力学作图训练（答案）1、如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的重力G和摩擦力f的示意图。
2、如图，用一个大小为10N的力将黑板刷压在竖直的黑板上，已知黑板刷重4N，且静止不动。
请画出黑板刷受到的重力和摩擦力的图示。
3、如图所示，足球在水平草地上向右减速滚动，请画出足球受到所有力的示意图。
4、如图所示，一重6N的木块A沿斜面匀速下滑，所受斜面的摩擦力为2N，请作出木块受重力和滑动摩擦力的示意图。
5、如图所示，物体随传送带向上匀速运动，画出该物体的受力示意图。
6、如图所示，物体A处于静止状态，小车在拉力F作用下向右加速运动。
请在图中画出物和摩擦力f的示意图。
（力的作用点图中已标出）体A所受的支持力F支7、如图所示，小木块从斜面下滑，请你画出木块受到的重力，木块受到的摩擦力和斜面受到的压力的受力示意图．8、如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的摩擦力的示意图（力的作用点画在物体的重心）9、（1）如图甲所示，重10N的小球在空中飞行，用力的示意图画出它所受的重力。
（2）如图乙所示，画出小球所受细线拉力F拉及小球对墙壁A的压力F压的示意图。
（3）如图丙所示，物块随传送带一起水平向右匀速运动，请画出物块所受力的示意图（不计空气阻力）10、如图为“远征号”潜水艇在东海执行任务的情景。
请在图中画出此时潜水艇加速上升过程中，在海水中所受重力G和浮力F浮的示意图，（提示：O为潜水艇的重心）11、在图中，重为8N的小球静止在水面上，请用力的图示法画出该球所受的浮力F浮12、下图中，小球在水中加速上浮，画出小球所受力的示意图13、如图所示，杠杆的B点挂一个重物，在A点施加一个最小的动力使杠杆平衡.请画出最小的动力F1和它的动力臂L1以及杠杆受到的阻力F214、如图所示，画出使杠杆平衡的最小力的示意图(要求保留作图痕迹)15、在图中，画出动力F1 所对应的动力臂L116、如图所示，杠杆在图示位置平衡，画出最省力时的力臂L和作用力F的方向。
一、光的反射1.画出如图1所示，入射光线AO的反射光线，并标出反射角(用字母β表示)2.请在图2中画出反射光线并标出反射角的度数。
3.图3中0B是一条反射光线，ON为法线。
请在图中画出相应的入射光线。
4.如图4所示，一束光与平面镜成45°角射到平面镜上，请根据光的反射定律画出它的反射光线，并标明反射角的大小。
图1 图2 图3 图45.如图5所示，小聪通过一平面镜看到小猫要偷吃小鱼。
图中画出了入射光线和反射光线，但未标出光的传播方向。
请你在图中用箭头标出小聪看到小猫偷鱼吃时的光的传播方向，并根据光的反射规律画出平面镜。
6.如图6所示，考古人员需要对一口古井进行清理，为了解决照明问题，请你帮他们把太阳光反射到井里，并能垂直照亮井底。
7.OA为光源S发出的一条光线SO经平面镜后的反射光线．请在图7中画出平面镜的位置，并标出入射角i和反射角r。
图5 图6 图7二、平面镜成像8.在图8中画出点S在平面镜中成像的示意图。
9.根据平面镜成像特点，在图9中作出物体AB在平面镜MN中所成的像A′B′．10.根据平面镜成像特点，在图10中画出物体AB在平面镜MN中所成的像A′B′．11.如图11所示，学校楼梯拐角的墙上装有平面镜，既方便同学们整理仪容，晚上又能利用光的反射对楼道进行照明。
请在图中准确画出灯S发出的光经平面镜反射后到达A点的光路图。
12.在图12中，作出物体AB在平面镜MN中所成的虚像。
图8 图9 图10 图11 图1213.如图13所示，是一光源S发出的光，经平面镜反射后的两条反射光线。
请在图中确定点光源S 的位置，并完成光路图。
14.如图14所示，平面镜上方有一竖直挡板P，AB和CD是挡板左侧的发光点S经过平面镜反射后的两条反射光线，请在图上作出发光点S．（要求留下作图痕迹）图13图1415.如图15所示，S是一个发光点，S’是它在平面镜中成的像，SA是S发出的一束光。
请在图甲中画出平面镜的位置和SA经平面镜反射后的光线．16.如图16所示为水位测量仪的示意图，从A点发出一束方向不变的光线，经水面反射后，在固定光屏PQ上形成一个光斑，光斑的位置随水位的变化而发生变化。
1
一、 光学部分：
(一) 光的反射：
1、 如图1所示，水平方向的光线与镜面成45°角射在平面镜上，请在图中画
出反射光线并标出反射角的大小。
2、根据光的反射定律和上图2中的入射光线、反射光线，画出平面镜的位置。
3、小明用平面镜将一束太阳光反射到竖井中，请在图3上作出平面镜的位置，
并标出镜面与水平面夹角的度数。
4、潜水艇下潜后，艇内人员可以用潜望镜来观察水面上的情况。潜望镜的主要
光学元件是二块平面镜。在图4中画出入射光线人经潜望镜进人人眼的光路图。
图1 图2 图3 图4
5、一发光点发出的光经过平面镜反射后如图5所示，请作图找出发光点的位置。
6、如图根据平面镜成像特点，画出图6中物体AB在平面镜中所成的像。
图5 图6
(二) 光的折射：
7、如图7所示，一束光线从空气斜射到水面发生反射和折射，请在图中作
出反射光线和折射光线。
8、如图8所示，一束光射向三棱镜，画出这束光两次折射的大致光路
图7
120°
2
9、完成右上图中的光路图。
二、 力学部分：
（一） 力的示意图：
2、图1所示，请画出斜面上的物体所受重力和支持力的示意图。
3、图2是水平地面上静止的足球，请画出足球受力的示意图．
4、图3中的木块在水平面上沿图所示方向作匀速运动，请画出它所受重力和摩
擦力的示意图。
1 图2
图3
5、如图4所示,一个小球正在下沉，请用力的示意图画出木球所受到的力。
（二） 力臂的作图
1、在图1中画出斜面上“不倒翁”受重力的示意图，并画出重力相对于Ｏ点的
力臂l1 。
(黑点表示“不倒翁”的重心)
2、铡刀铡草时的示意图如图2所示.请作出作用在铡刀上的动力F1、阻力F2的
力臂。
3、如图有一动滑轮提升重物，要求在图中标明支点o，画出F1 F2的力臂L1 L2。
4、如图4所示，使用羊角锤拔钉子，动力作用在锤柄上A点. 请作出拔钉子时
所用最小动力F的示意图. (注意：请在图上保留为确保作图准确所画的辅助
线)
图1 图2 图3
4、如图4所示，请画出开瓶器所受动力F1的力臂L1和所受阻力F2的示意图.
（三） 滑轮组的作图:
1、一个站在地面上的工人利用滑轮组将重物G提起来，请在图1中画出滑轮组
的绕线
1、 在图2中，重为80N的重物，绳子最多只能承受30N的拉力。为了将重物
F2
F1
图
4
O
A
图4
3
顺利地提升，请画出绳子在滑轮上的正确绕法。
图1 图2
3用滑轮组提起重物，在下图中画出最省力的绳子的绕法
4、在下图中画出拉汽车时最省力的绳子绕法
三、 电学部分：
（一） 生活用电部分：
1、 请在如图所示的家庭电路中，以笔画线代替导线，将一个两孔插座和
一个带按钮开关的螺口灯泡接入电路．
（三）、电与磁的作图：
1、根据磁体南北极的位置，标出小磁针的北极。
4、
2.如图所示电路中的小磁针可自由转动，当开
G
4
关Ｓ闭合后，通电螺线管的极性如图所示（1）标出小磁针稳定后的Ｎ、Ｓ极；
（2）标出通电螺线管的电流方向．
3、在图中画出螺线管Ｂ上的绕线，要求通电后使图中的Ａ、Ｂ两个螺线管相互
排斥．
4、在图6中，根据电流方向标出电源的正、负极和通电螺线管及小磁针的N、S
极。
图4 图5 图6
5．按要求完成下列各图： 标出图8中通电螺线管的N、s极。
6、根据图9 中给出的电流方向，标出通电螺线管的N、S 极。
新 课标第 一网
7、将图中的电磁铁连入你设计的电路中(在方框内完成)，要求：A．电路能改
变电磁铁磁性的强弱；B．使小磁针静止时如图所示
8、根据如图8所示的小磁针指向，画出通电螺线管的导线绕法。
7题图 8题图
电源
