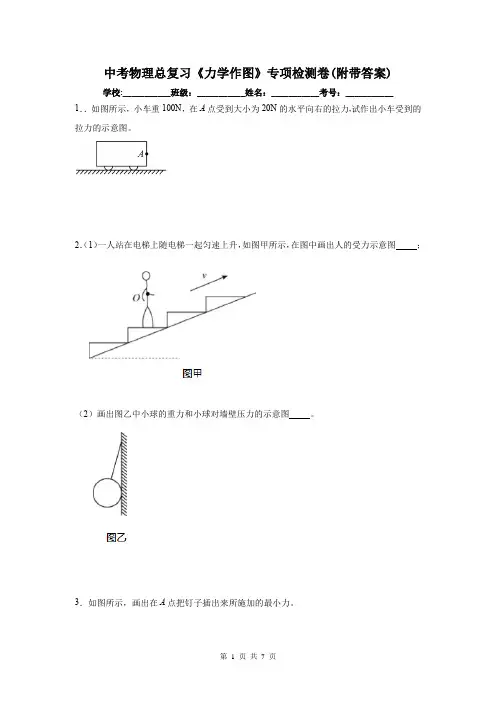

中考物理总复习《力学作图》专项检测卷(附带答案)学校:___________班级：___________姓名：___________考号：___________ 1．．如图所示，小车重100N，在A点受到大小为20N的水平向右的拉力,试作出小车受到的拉力的示意图。

2．（1）一人站在电梯上随电梯一起匀速上升，如图甲所示，在图中画出人的受力示意图；（2）画出图乙中小球的重力和小球对墙壁压力的示意图。

3．如图所示，画出在A点把钉子插出来所施加的最小力。

4．如题图甲所示，小球沿光滑的圆弧轨道AB滑下，滑上与海平面齐平的粗糙水平轨道MN，最终停在C点，在题图乙中画出小球从O点运动到C点的过程中的“机械能--时间”的大致图像。

5．如图所示，画出斜面上下滑的物体受到的重力示意图。

6．今年，庆阳苹果大丰收。

如图所示，这是小明用手托着苹果静止不动的情景，请你在图中画出苹果所受重力的示意图。

（O点为苹果的重心）7．如图所示，（1）画出此杠杆受到的阻力F2的示意图；（2）画出作用在杠杆A端使杠杆在图示位置平衡的最小动力F1的示意图并画出该力的力臂l1。

8．画出滑轮组的最省力的绕线。

9．作图题（1|）如图所示的钢丝钳，其中A是剪钢丝处，B为手的用力点，O为转动轴（支点），图为单侧钳柄及相连部分示意图．请在右图中画出钢丝钳剪钢丝时的动力臂l1和阻力F2。

（2）通过图示滑轮组向上提升重物，请画出最省力的绕绳方法。

（3）请在图中画出用此杠杆提升物体时的最小力的示意图（O为支点）10．如图，汽车沿平直公路向前行驶．车顶A处滴落的水滴最终落在靠后的B处．车厢地板上的木箱C始终相对车厢静止．画出木箱C的受力示意图（力的作用点画在物体的几何中心）( )11．如图所示，小球在细线的拉力下保持静止，画出小球所受重力的示意图。

12．为测量摩擦力的大小，小明在障碍物上固定了弹簧测力计拉住木块，用手拉着小车向左运动（如图）。

请在图中作出木块所受摩擦力的示意图。

2020年中考物理复习专题力学作图解析版一、作图题（共25题；内容包含重力、弹力、摩擦力、浮力、杠杆的力臂及最小力问题及滑轮组的绕法）1.请在图中画出足球所受重力的示意图。

【解析】【解答】重力的方向是竖直向下的，过重心画一条带箭头的竖直向下的有向线段，用G表示，如图所示：【分析】过重心画一条带箭头的竖直向下的有向线段，用G表示即可.2.重力为30N的圆球沿斜面滚下，在图中画出该球所受重力的示意图。

【解析】【解答】重力G的作用点在重心，方向是竖直向下，如图所示：【分析】做重力的示意图，作用点应处在重心上，方向竖直向下。

3.如图所示，一个均匀材质的方形物块在水平传送带上匀速向右运动．请画出这个物块的受力示意图．【解析】【解答】由于物体和传送带一起匀速运动，相对静止，所以不受摩擦力的作用，只受重力和支持力的作用，并且这两个力是一对平衡力，过重心分别作竖直向上和向下的带箭头的线段，并标上支持力F 和重力G。

示意图如下：【分析】做重力的示意图，作用点应处在重心上，方向竖直向下。

4.在图中画出被拉长的弹簧对手指的弹力的示意图。

【解析】【解答】根据力的示意图的定义，将弹簧对手指弹力的方向、作用点表示出来即可。

【分析】首先对物体进行受力分析，看物体受几个力，再分析力的大小、方向和作用点，最后按照画图的要求画出各个力.5.如图乙所示，在水平桌面上用手指压铅笔尖，铅笔在竖直位置处于静止状态。

在图中画出铅笔所受弹力的示意图。

【解析】【解答】解：由图可知：铅笔受竖直向上的弹力和手对它竖直向下的弹力；如图所示：。

【分析】常见的弹力方向是垂直接触面指向受力物体，如果接触面不是平面的话需要垂直曲面的切面；有些接触的物体它们之间有没有弹力需要我们根据平衡条件进行判断.6.用力踢出的足球，在草地上运动，如图所示，请画出运动足球受到的弹力和摩擦力的示意图。

【解析】【解答】解：在草地上向右滚动的足球受到三个力的作用：竖直向下的重力G、地面竖直向上的支持力N（弹力）、水平向左的摩擦力f，力的作用点画在重心上。

2024届中考物理第一轮专项复习——力学作图1.请在图中画出苹果所受重力G的示意图。

2.如图，一杯水在斜面上保持静止，O点为其重心，请在图中作出它所受重力的示意图。

3.投掷实心球是体育项目之一。

请在图中画出静止在水平地面上实心球的受力示意图。

4.下图是神舟十三号返回舱开伞后降落的情景，请画出返回舱所受重力G的示意图。

5.请按要求完成下列作图：在图中小车的重心O处画出小车所受重力的示意图。

6.在劳动实践活动中，小刚用平板车运送货物，使货物与车一起沿水平路面向右做匀速直线运动，填在图中以O为作用点，画出该货物的受力示意图。

7.如图甲所示，小阳乘坐机场水平电梯时，放在电梯上的手提箱与水平电梯以相同速度匀速直线前进，乙图是手提箱在水平电梯上的简化图，请在乙图中画出手提箱此时受力的示意图。

8.如题图所示，书静止放在水平桌面上，请在O点画出书受到的重力G和支持力F的示意图。

9.如图所示，斜面的正前方有一块磁铁，小铁球从斜面滚落到水平桌面上，在靠近磁铁时运动越来越快。

请画出此时小铁球在水平方向受力示意图（O点为小铁球的重心）。

的示意图。

10.如图所示，O为支点，杠杆AB平衡时，画出施加在杠杆上最小动力F111.如图是锅炉上的安全阀门示意图。

请画出物体A的重力示意图及F的力臂L。

12.如图所示，小亮用滑轮组将装修材料运到楼上，请用笔画线帮他组装最省力的滑轮组。

13.生活中常用“磁块”这种小物件，把它吸在铁质板上可以固定图纸或卡片等。

如图一个磁块吸在水平放置的铁板下表面，已知铁板对磁块的吸引力大约是磁块重力的3倍。

请画出磁块受力的示意图并用汉字标出各力的名称（O。

14.如图所示的避险车道内铺有厚厚的碎石，失控车辆一旦冲入就会因陡坡、碎石摩擦而快速停下，这在很大程度上保护了驾乘人员和车辆的安全。

正因如此，避险车道被称为高速公路上的“救命道”。

请在简化图中画出失控车辆冲入避险车道减速滑行时的受力示意图。

15.思考乐的小白同学用斜向右上的拉力拉动物体向右做匀速运动，请在图中：①画出绳子对手的拉力F ，②物块受到的摩擦力f 。

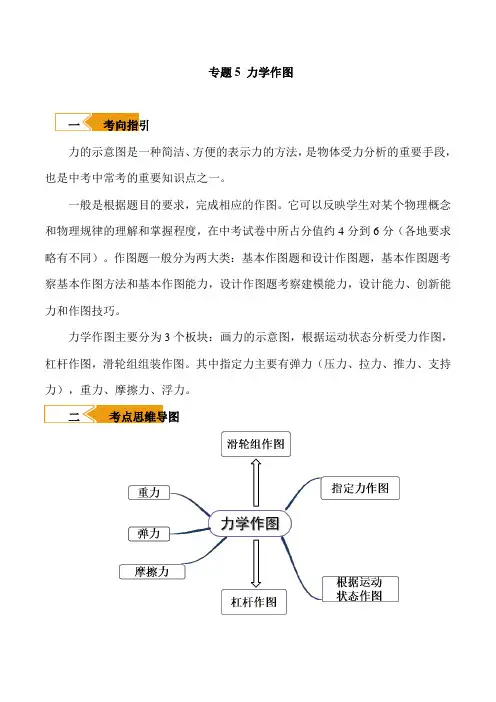

专题5 力学作图一考向指引力的示意图是一种简洁、方便的表示力的方法，是物体受力分析的重要手段，也是中考中常考的重要知识点之一。

一般是根据题目的要求，完成相应的作图。

它可以反映学生对某个物理概念和物理规律的理解和掌握程度，在中考试卷中所占分值约4分到6分（各地要求略有不同）。

作图题一般分为两大类：基本作图题和设计作图题，基本作图题考察基本作图方法和基本作图能力，设计作图题考察建模能力，设计能力、创新能力和作图技巧。

力学作图主要分为3个板块：画力的示意图，根据运动状态分析受力作图，杠杆作图，滑轮组组装作图。

其中指定力主要有弹力（压力、拉力、推力、支持力），重力、摩擦力、浮力。

二考点思维导图三考点精讲（一）作受力分析示意图对物体进行受力分析时，要正确画出力的示意图。

采用“三定三标”方法，具体步骤如下：1．“三定”（1）定作用点：在受力物体上面出作用点，压力作用点在接触面中心去，其他力的作用点都可以画在物体重心上。

如果物体同时受到几个力作用时，就将重心作为这几个力的作用点。

（2）定方向：以作用点为起点，沿力的方向画线段。

常见力的方向描述，如重力方向竖直向下，摩擦力方向与物体相对运动或相对趋势方向相反，压力、支持力方向与受力面垂直指向受力物体，拉力方向沿着绳子收缩的方向等。

（3）定长度：尽管长度不能准确的反映力的大小，但在同一图中，如果物体受到几个力的作用时，线段的长短要大致表示力的大小，力越大，线段应画得越长。

一对平衡力线段长度相同。

2．“三标”（1）标箭头：在线段的末端标上箭头表示力的方向。

（2）标符号：力一般用字母“F”表示，重力用符号“G”表示。

摩擦力一般用“f”表示。

（3）标数值和单位：若有力的大小，还应该在箭头旁边标上力的数值和单位。

3．画力的示意图需注意的问题（1）力的作用点一定要画在受力物体上，一般情况下，压力的作用点画在接触面上，其他力的作用点均可画在物体重心上（若是摩擦力使物体转动，则摩擦力只能画在接触面上），指定作用点的，只能画在指定作用点上。

2024年中考物理专题训练——力学作图1．重为2牛的物块A、重为4牛的物块B按如图所示方式放置在水平地面上，用力的图示法画出物块B对地面的压力F。

2．放学后，小明骑自行车回家，如图甲所示，图乙的方框代表小明和自行车，请画出小明和自行车受到的重力和地面对其支持力的示意图。

（均画在重心O上）3．如图所示，实心物体被绳子拉着浸没在水中，请在图中画出剪断绳子的瞬间物块的受力示意图。

4．如图，物体A沿斜面向下运动，请在图中作出与物体A相关的弹力的示意图。

5．要使如图所示的装置在该位置平衡，请画出其所受最小动力的示意图。

6．如图所示是一款小巧精致的蜻蜓平衡扩香器，它除了能放在金属底座上，“蜻蜓”还可以随意地停放在任何角落！点O为其重心，请画出“蜻蜓”停在书角时的受力示意图。

7．少林武术历史悠久，影响深远。

如图所示，请作出武术爱好者静立在水平地面上练功时受力的示意图（O点为重心）。

8．在图中画出杠杆所受拉力的动力臂L1，所受阻力F2，及阻力臂L2。

9．如图，画出斜面上球所受弹力的示意图。

10．如图所示是一轻质杠杆，请在杠杆上作出使杠杆匀速转动的最小力的方向。

11．如图所示，轻质杠杆ABC的A处悬挂着一物体，能绕固定点O转动，请在C位置12．如图所示，一个站在地面上的工人利用滑轮组将重物G提起，请画出滑轮组的绕线。

13．用一根钢棒撬动地面上的一块大石头，请你在图中做出最省力时的动力1F并标出相应的动力臂1l。

14．试在图中画出汽车刹车踏板上动力F1的力臂L1。

15．如图所示，轻质杠杆OA能绕O点转动。

请在图中画出使轻质杠杆保持平衡的最小力F的示意图。

（要求保留作图痕迹）16．如图所示，一个小球悬浮在斜面上盛水的杯中，试用力的示意图画出小球所受的浮力和重力。

17．如图是用杠杆提升重物的装置。

请画出重物重力G的示意图，并画出拉力F对转轴O的力臂l。

18．冰雪盛宴—北京冬奥会：我国发展冰雪运动，保障人民健康生活、弘扬理解、友谊、团结、公平竞争的奥林匹克精神。

中考作图专题之力学作图题一、画重力1 如图1—1所示木块放在墙角请画出它受到的重力示意图1.1如图1—2所示，为手拉小球做圆周运动的示意图，请在图中画出重4N的小球所受重力的示意图1.2 如图所示，为空中飞行的足球，请在图中画出球所受重力的示意图1.3 如图所示，为一个质地均匀的铜环，请画出它的重力示意图1.4 如图所示，小球从A经过B到达C的过程中，作出小球经过B点时重力示意图1.5 如图1—6所示作出地球表面飞机重力示意图二、画压力2 如图2—1所示作出各物体对墙面的压力示意图2.1 如图2—2所示画出小球对墙面压力示意图三、画重力和浮力3 如图3—1所示完成两个乒乓球漂浮在水面上作出它受到的重力和浮力示意图3.1 如图3—2所示完成一个物体在水中上浮、悬浮、下沉它受到的重力和浮力示意图四、画摩擦力4 如图4—1所示，用弹簧测力计以一定速度向右拉动木块，请作出该物体与地面之间的摩擦力4.1 如图4—2所示，一磁性粉笔擦紧贴在黑板上，请画出磁性粉笔擦与黑板之间的摩擦力4.2 如图4—3所示，一物块固定在斜面上，请画出物块与斜面之间的摩擦力示意图4.3 如图4—4所示，一物体以某一速度匀速在斜面向上滑动，请作出该物体与斜面之间的摩擦力4.4 如图4—5所示，一物体以某一速度匀速在斜面向下滑动，请作出该物体与斜面之间的摩擦力4.5 如图4—6所示，一物块在传送带带动下做匀速向右运动，当传送带突然加速时请画出此时物块与传送带之间的摩擦力4.6 如图4—7所示，一物块在传送带带动下做匀速向右运动，当传送带突然减速时请画出此时物块与传送带之间的摩擦力五、画拉力5 如图5—1所示请作出向右100N拉车的力5.1 如图5—2所示画出作用小船上与水平方向成30°角，大小为200N沿斜上方拉小船的力六、画受力（一个或多个注意平衡力和非平衡力）6 如图6—1所示请画出静止在地面上小球受力示意图6.1 如图6—2所示请画出静止在斜面上的物体的受力示意图6.2 如图6—3所示一磁性粉笔擦紧贴在黑板上，请画出粉笔擦的受力示意图6.3 如图6—4所示，一物体以某一初速度冲上粗糙斜面，请作出该物体受力示意图6.4 如图6—5所示，一物体以某一初速度冲上光滑斜面，请作出该物体受力示意图6.5 如图6—6一木车在光滑的斜坡下滑，画出小车下滑过程中受力示意图6.6 如图6—7一木车在粗糙的斜坡下滑，画出小车下滑过程中受力示意图6.7 如图6—8所示，电灯静止不动，画出电灯所受各力的示意图6.8 如图6—9所示足球被挂在墙上，请画出它受力示意图6.9 如图6—10所示，试画出摆动的小球在A点时的受力示意图（不计空气阻力）6.10 如图6—11所示为手拉小球做圆周运动的示意图，请在图中画出小球受力的示意图（不计空气阻力）6.11 如图6—12所示请作出向上抛出篮球的受力示意图（空气阻力不忽略、浮力忽略）6.12 如图6—13所示一个木球靠在墙边，请作出木球受力示意图6.13 一个铁球放在如图6—14所示位置，请画出铁球受力示意图6.14 如图所示一降落伞下方挂有救灾物资，现在降落伞正在匀速下降，请画出救灾物资受力示意图6.15 如图所示在平直公路上匀速行驶的汽车受到了几对平衡力的作用，请你图中画出汽车受力的示意图6.16 如图6—17所示在平直公路上停着一辆汽车，请你图中画出汽车受力的示意图6.17 如图6—18所示是正在足球场上滚动的足球，请画出足球受力的示意图6.18 如图所示传送带上有一个物体M，质量为2kg ,它与传送带一起以1m/s的速度在水平方向向右匀速运动，不计空气阻力．请在图中画出M受力情况的示意图6.19 如图6—20所示一小车在光滑平面上向右运动，请画出小车受力示意图6.20 如图所示一小车在粗糙平面上向右运动，请画出小车所受的重力、支持力、摩擦力示意图6.21 如图所示，小明用100N的力推箱子（箱子仍静止不动），请画出箱子受力的示意图6.22 如图所示一小纸箱随手扶电梯匀速上升，请画出纸箱受力示意图6.23 如图6—24所示广场上一只氢气球用细线系于地上，请画出氢气球受力示意图6.24 如图6—25所示一小车水平向右匀速运动在车厢的顶端用细绳悬挂一个小球，请画出小车突然减速时小球的受力示意图（不考虑空气阻力）6.25 如图6—26所示一小车水平向右匀速运动在车厢的顶端用细绳悬挂一个小球，小球与竖直车厢壁刚好接触但不挤压，请画出小车突然减速时小球的受力示意图（不考虑空气阻力）七、画力臂7 如图所示请画出杠杆的动力臂和阻力臂，并标明L1和L27.1 如图所示请画出杠杆的动力臂和阻力臂，并标明L1和L27.2 如图所示请画出杠杆的动力臂和阻力臂，并标明L1和L27.3 古代护城河上安装的吊桥可以看成一个杠杆，如图所示，请你在图中画出动力臂L1八、画力臂和力8如图所示，一工人用撬棍将石头撬起，请画出动力臂以及阻力8.1 如图所示一个羊角锤将一个铁钉撬起，请画出该杠杆的支点、阻力、动力臂8.2 图中ABO可看成杠杆，O 为支点，请在图中画出该杠杆的动力臂、阻力臂和所受阻力的示意图8.3 作出图中的闸刀使用中的两个力臂，并标明L1和L28.4 在图中画出抽水机手柄A点所受动力F1的力臂L1和B点所受阻力F2的示意图8.5 如图所示，画出作用在“开瓶起子”上动力F1的力臂和阻力F2的示意图8.6 如图所示，一把剪刀正在剪硬物，请根据动力方向确定阻力及阻力臂8.7 如图所示，某同学正在用筷子夹食物，请根据阻力方向确定动力及动力臂8.8 玩具“不倒翁”被扳倒后会自动立起来。

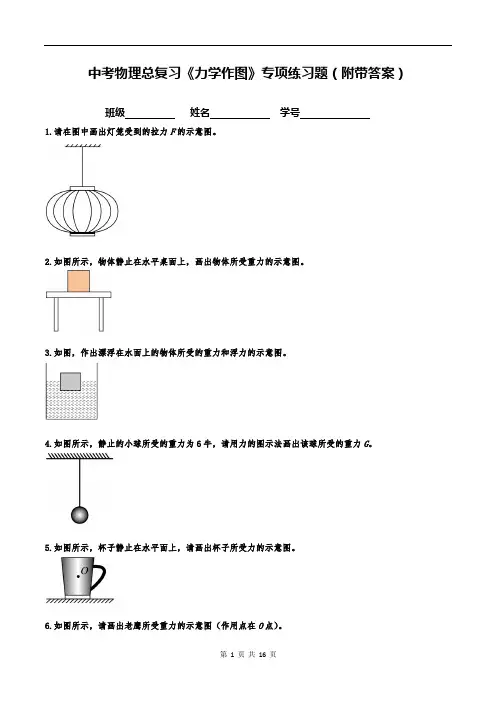

中考物理总复习《力学作图》专项练习题（附带答案）班级姓名学号1.请在图中画出灯笼受到的拉力F的示意图。

2.如图所示，物体静止在水平桌面上，画出物体所受重力的示意图。

3.如图，作出漂浮在水面上的物体所受的重力和浮力的示意图。

4.如图所示，静止的小球所受的重力为6牛，请用力的图示法画出该球所受的重力G。

5.如图所示，杯子静止在水平面上，请画出杯子所受力的示意图。

6.如图所示，请画出老鹰所受重力的示意图（作用点在O点）。

7.如图所示，物体A静止于粗糙斜面B上，请你作出物体A对斜面B的压力F的示意图。

8.将一个正在发声的音叉移近悬挂的泡沫塑料小球，当两者接触时，可观察到小球被弹开的现象，如图所示，请画出此时小球的受力示意图。

9.图中，用直棒提升重物，画出图示位置所用最小力1F和阻力2F的力臂2L。

10.按要求作图：如图所示，在水平桌面上匀速拉动木块，请画出木块所受拉力F和摩擦力f的示意图。

11.按要求作图：图中，箱子静止在水平桌面上，画出箱子受力示意图；12.作出图中漂浮在水面上的小球所受力的示意图（O为小球的重心）。

13.如图所示，一小球漂浮在盛水的烧杯中，将烧杯放置在斜面上，各物体均处于静止状态，请作出小球的受力示意图和烧杯对斜面压力的示意图（小球的重心已标出）。

14.如图所示，画出图中力F的力臂并用字母L表示．15.如图（a），用铁锹铲土时，铁锹可视为杠杆，图（b）是其简化图，O为支点，请在图（b）中画出作用力F的力臂L。

16.植树节当天，学校初二年级开展植树活动。

同学们分工合作，如图甲，小高正在用铁锹铲土。

将铁锹视为杠杆，O为支点，请在图乙中画出：①手在A处施加的最小动力F的示意图；②F的力臂L。

17.一个工人站在地面上，使用如图所示的滑轮组将重物从地面提升到楼顶，要求绳子的自由端要向下拉，请你用笔画线代替绳子，画出滑轮组最省力的绕绳方法．（）18.一个木块从斜面上滑下,并在水平面上继续滑动,请画出木块在水平面上继续滑动时的受力示意图（）19.图甲为多人赛艇。

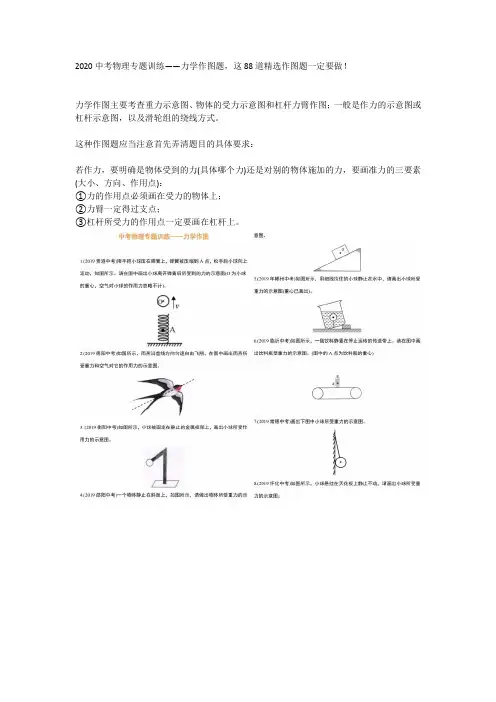

2020中考物理专题训练——力学作图题，这88道精选作图题一定要做！
力学作图主要考查重力示意图、物体的受力示意图和杠杆力臂作图；一般是作力的示意图或杠杆示意图，以及滑轮组的绕线方式。

这种作图题应当注意首先弄清题目的具体要求：
若作力，要明确是物体受到的力(具体哪个力)还是对别的物体施加的力，要画准力的三要素(大小、方向、作用点)：
①力的作用点必须画在受力的物体上；
②力臂一定得过支点；
③杠杆所受力的作用点一定要画在杠杆上。

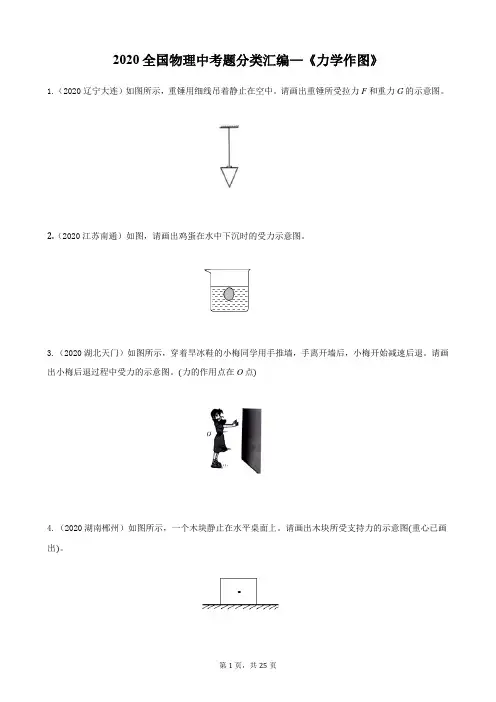

2020全国物理中考题分类汇编—《力学作图》1.（2020辽宁大连）如图所示，重锤用细线吊着静止在空中。

请画出重锤所受拉力F和重力G的示意图。

2.（2020江苏南通）如图，请画出鸡蛋在水中下沉时的受力示意图。

3.（2020湖北天门）如图所示，穿着旱冰鞋的小梅同学用手推墙，手离开墙后，小梅开始减速后退。

请画出小梅后退过程中受力的示意图。

(力的作用点在O点)4.（2020湖南郴州）如图所示，一个木块静止在水平桌面上。

请画出木块所受支持力的示意图(重心已画出)。

5.（2020四川达州）如图所示，重为20N的鱼悬浮在水中，请用力的图示法画出鱼所受到的力(O为重心)。

6.（2020贵州安顺）如图所示，物块置于长木板上表面，两者一起沿斜面匀速下滑，物块与木板始终保持相对静止。

请在图中画出长木板对物块作用力的示意图。

(O点为力的作用点)7.（2020湖北随州）如图所示，在体育课上小明从被竖直的绳子吊着的爬杆上匀速下滑，请画出此时人在竖直方向的受力示意图。

8.（2020贵州安顺）如图所示，一空瓷碗漂浮在足够深的盛水容器中，现用筷子将空碗缓慢地竖直压入水中并沉入容器底静止。

请在答题卡的坐标上画出从开始压碗直至碗底接触容器底这一过程中，水对容器底的压强p随碗底位置s(碗底距离液面的高度)变化关系的大致图象。

(下压过程碗口始终向上，不考虑筷子浸入水中的体积)9.（2020四川乐山）如图所示，太阳能汽车在水平公路上向右匀速行驶，请在图中画出汽车受力的示意图(力的作用点画在重心O点上)。

10.（2020四川凉山州）某同学用细线把他自己吹胀的气球悬挂在天花板下，当有水平向右的风吹来时的情景如图所示，请在图中画出气球所受力的示意图。

11.（2020四川南充）物体A与弹簧连接，静止在光滑的斜面上，请画出物体A所受弹力的示意图。

12.（2020山东济宁）请在图中画出跳水运动员对跳板的压力。

(按要求完成图)13.（2020湖南常德）在图中画出质量为1kg物体所受支持力的示意图。

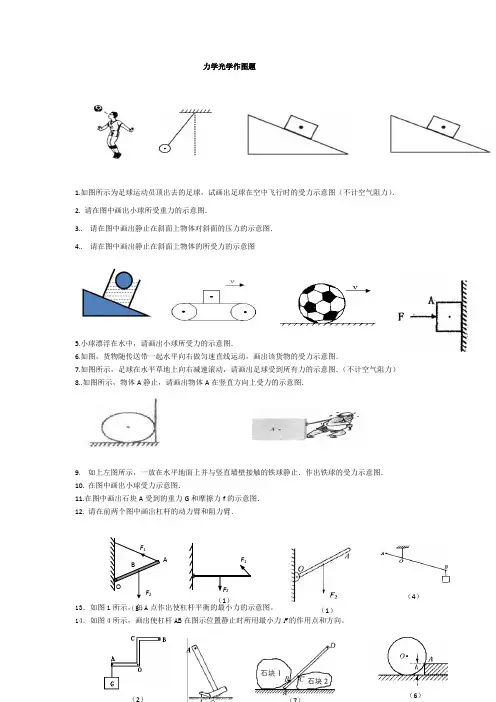

力学光学作图题1.如图所示为足球运动员顶出去的足球，试画出足球在空中飞行时的受力示意图（不计空气阻力）．2. 请在图中画出小球所受重力的示意图．3.. 请在图中画出静止在斜面上物体对斜面的压力的示意图．4.. 请在图中画出静止在斜面上物体的所受力的示意图5.小球漂浮在水中，请画出小球所受力的示意图．6.如图，货物随传送带一起水平向右做匀速直线运动，画出该货物的受力示意图．7.如图所示，足球在水平草地上向右减速滚动，请画出足球受到所有力的示意图．（不计空气阻力）8..如图所示，物体A 静止，请画出物体A 在竖直方向上受力的示意图．9. 如上左图所示，一放在水平地面上并与竖直墙壁接触的铁球静止．作出铁球的受力示意图．10. 在图中画出小球受力示意图．11.在图中画出石块A 受到的重力G 和摩擦力f 的示意图．12. 请在前两个图中画出杠杆的动力臂和阻力臂．13．如图1所示，在A 点作出使杠杆平衡的最小力的示意图。

14．如图4所示，画出使杠杆AB 在图示位置静止时所用最小力F 的作用点和方向。

（1） （4） （3） F 2 O F 1 A B F 1 F 2 （1） （6）15．如图2所示，在弯曲杠杆A端吊一重物G，要想在B端加一最小的力F，使AO（O为支点）保持水平平衡，试画出此力的方向和力臂。

16．如图3所示，使用羊角锤拔钉子，动力作用在锤柄上A点。

请作出拔钉子时所用最小动力F的示意图。

17．如图7所示，用撬棒撬起大石头，向上、向下用力都可以，农民伯伯想用最省力的方法撬起大石头，请你在图中画出这个力的示意图。

18．如图6所示，王师傅想用最省力的方法把—个油桶推上台阶，请在图中画出这个力的示意图。

1、画出平面镜并标出反射角的度数。

2、在平面镜前作出物体AB。

3、从点光源S发出的一条光线射向平面镜，经平面镜反射后射向墙壁上的O点处。

4、如图所示，画出小丑帽子顶点s发出的光线经平面镜反射后，进入小丑眼睛的光路图（画出进入一只眼睛的光线即可，保留作图痕迹）。

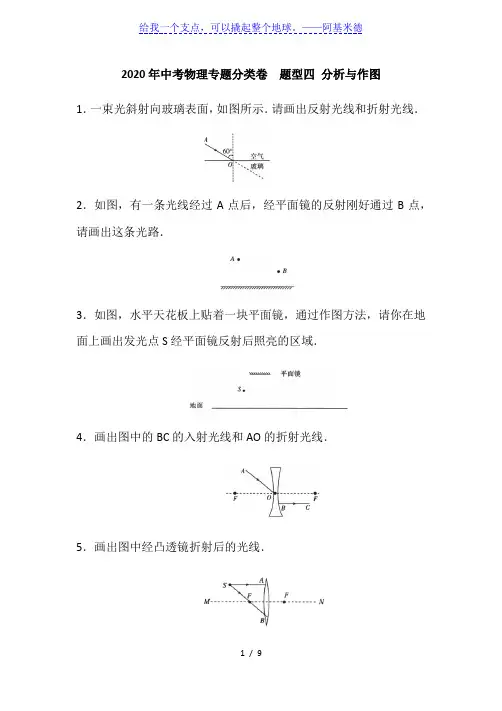

2020年中考物理专题分类卷题型四分析与作图1．一束光斜射向玻璃表面，如图所示．请画出反射光线和折射光线．2．如图，有一条光线经过A点后，经平面镜的反射刚好通过B点，请画出这条光路．3．如图，水平天花板上贴着一块平面镜，通过作图方法，请你在地面上画出发光点S经平面镜反射后照亮的区域．4．画出图中的BC的入射光线和AO的折射光线．5．画出图中经凸透镜折射后的光线．6．如图所示，画出小球摆到最高点时所受到的重力和拉力的示意图．7．如图，物体在F的作用下静止在竖直墙面上，作出物体所受摩擦力ƒ的示意图（作用点画在O点）．8．水中正在上浮的乒乓球，画出所受的重力G和浮力F的示意图.9．如图所示，课桌的质量是10 kg，重心在O点，若在课桌的C点用力F把桌腿B抬离地面，在抬起时另一桌腿A没有滑动，请在图中画出F相对于A点的力臂l1、重力G的示意图、并标出F的力臂l1.10. 要用最省力的方式提升重物，请在图中画出滑轮组绳子的绕法．11.根据如图所示的实物连接图，在虚线框内画出电路图．12.小刚要探究并联电路中的电流规律，有两只灯泡L1、L2和其他实验器材（如图所示），用笔画线代替导线把器材连接成完整的电路，其中开关控制整个电路，电流表测干路的电流．13.一般家庭的卫生间都安装照明灯和换气扇．使用时，要求它们能各自独立工作，按上述要求在虚线框内画出其电路图（换气扇用符号表示）．14.如图所示的插座和电灯（带开关）是组成家庭电路的常用器件，请你用笔画线代替导线将器件分别正确连入电路中．15.在图中，根据电源的正负极，标出通电螺线管的N、S极和磁感线的方向．16.按要求完成作图．(1)如图所示，AO为入射光线，OB为反射光线，请在图上画出平面镜位置；(2)在图中画出螺线管B上的绕线，要求通电后使图中的A、B两个螺线管相互排斥．答案1．解：如图所示．解析：已画出法线，入射角为60°，根据反射角等于入射角画出反射光线；光斜射向玻璃表面，根据折射角小于入射角画出折射光线．2．解：根据平面镜成像的特点：像物关于平面镜对称，作出A点的像点A’，连接A’B，与平面镜的交点O为反射点，连接AO为入射光线，OB为反射光线，如图所示．3.解：连接点S与平面镜的两个边缘A、B，SA和SB为两条入射光线，A、B为入射点，然后分别过入射点作出法线，再根据反射角等于入射角作出其对应的两条反射光线，并分别交地面于C、D两点，CD即为发光点S经平面镜反射后照亮的区域，如图所示．4．解：对于凹透镜，过光心的光线其传播方向不变；指向另一侧焦点的光线经凹透镜折射后折射光线平行于主光轴．5．解：SA这条入射光线平行于主光轴，其经凸透镜折射后，折射光线过焦点；SB这条入射光线过焦点，过焦点的入射光线经过凸透镜折射后，平行于主光轴．如图所示.6．解：如图所示．7．解：物体在F的作用下静止在竖直墙面上时，摩擦力与物体的重力是一对平衡力，作用点可画在物体的重心，摩擦力ƒ的方向竖直向上，如图所示．8．解：因为乒乓球在水中，所以乒乓球受浮力和重力的作用，浮力方向竖直向上，重力方向竖直向下；又因为乒乓球正在上浮，所以乒乓球受到的浮力大于重力，则表示浮力的线段长度要长一些，力的作用点都画在重心处，如图所示．9．解：课桌的重力G=mg=10 kg×9.8 N/kg=98 N，过重心做竖直向下的力，即重力，G=98 N;过支点A做垂直于重力作用线的垂线段l2，即重力的力臂l2；过支点A作垂直于F作用线的垂线段l1，即F的力臂l1；如图所示．10.解：“一动一定”两个滑轮组成滑轮组时，承担物重的段数最多为3段，此时最省力，根据奇动偶定，绳子的固定端在动滑轮上，如图所示．11.解：从电源正极出发，依次经过电流表、灯泡L1、开关、L2，然后回到电源负极，电压表并联在灯泡L1和电流表两端，如图所示．12.解：探究并联电路中的电流规律的实验中，两灯L1和L2应并联，由“开关控制整个电路，电流表测干路的电流”可知，开关和电流表都串联在干路上，电流表可使用0~3 A量程，由此连接实物电路如图所示．13.解：由题知，要求照明灯和换气扇能各自独立工作，所以它们是并联的，且都有各自的开关控制．如图所示．14．解：如图所示．15.解：电流由右侧流入，由右手螺旋定则知螺线管的左侧为N极，右侧为S极；外部磁感线由N极指向S极．如图所示．16.解：(1)过入射点作入射光线与反射光线夹角的平分线（即法线），再过入射点作垂直于法线的平面镜，如图所示．(2)由右手螺旋定则可知，通电螺线管A的极性为：左端为S极，右端为N极；因为A、B两个螺线管相互排斥，则通电螺线管B的极性为：左端为N极，右端为S极，所以B螺线管的绕法如图所示．。

中考物理《力学》绝密专题预测题作图
1、（原创）如图，在水平桌面上放有一铁块A ，上方有一木块正在向左减速滑动，在A 的左侧放有一磁体，A 仍然静止。

请画出铁块A 在水平方向上的受力示意图。

2、（原创）如图，用螺钉固定在竖直墙面上的轻质铁杆，其一端悬挂着投影仪，若以A 为支点，请画出动力F1的力臂L1；阻力F2及阻力臂L2。

3、 作图题：画出图中静止杆M 受到的弹力的示意图。

4、 如图所示，杠杆在力F1、F2作用下处于平衡状态，L1为F1的力臂。

请在图作出F2的力臂L2及力F1
N
A S V
F1
A B 投影仪
答案
5、（原创）如图，在水平桌面上放有一铁块A ，上方有一木块正在向左减速滑动，在A 的左侧放有一磁体，A 仍然静止。

请画出铁块A 在水平方向上的受力示意图。

6、（原创）如图，用螺钉固定在竖直墙面上的轻质铁杆，其一端悬挂着投影仪，若以A 为支点，请画出动力F1的力臂L1；阻力F2及阻力臂L2。

N
A S V
A
7、（原创）如图，在水平桌面上放有一铁块A ，上方有一木块正在向左减速滑动，在A 的左侧放有一磁体，A 仍然静止。

请画出铁块A 在水平方向上的受力示意图。

8、（原创）如图，用螺钉固定在竖直墙面上的轻质铁杆，其一端悬挂着投影仪，若以A 为支点，请画出动力F1的力臂L1；阻力F2及阻力臂L2。

答案：
V
V
F f2
L2。
