M12带电缆连接器

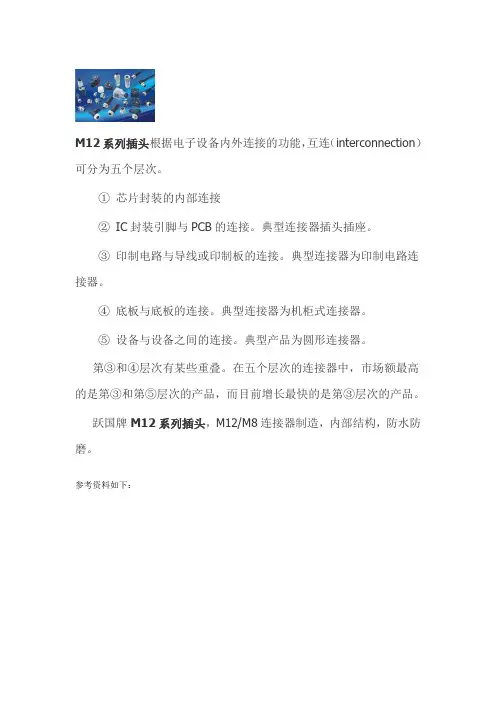

M12系列插头根据电子设备内外连接的功能，互连（interconnection）可分为五个层次。

①芯片封装的内部连接
②IC封装引脚与PCB的连接。

典型连接器插头插座。

③印制电路与导线或印制板的连接。

典型连接器为印制电路连接器。

④底板与底板的连接。

典型连接器为机柜式连接器。

⑤设备与设备之间的连接。

典型产品为圆形连接器。

第③和④层次有某些重叠。

在五个层次的连接器中，市场额最高的是第③和第⑤层次的产品，而目前增长最快的是第③层次的产品。

跃国牌M12系列插头，M12/M8连接器制造，内部结构，防水防磨。

参考资料如下：。

m12的iec标准
"M12"是一种电子设备连接器的型号，通常用于工业领域中的
传感器、机器视觉系统和机器人控制等应用。

对于M12连接器，有多个IEC标准与之相关。

其中，IEC 61076-2-101为M12连接器提供了分类、尺寸、要
求和试验方法。

该标准规定了M12连接器的外形尺寸、端子
布局、接头结构、防护等级要求等。

另外，IEC 61076-2-106也与M12连接器相关，它规定了M12
连接器的电接触器件的设计和尺寸规格。

该标准主要关注连接器的电气性能和信号传输质量，确保连接器在各种环境条件下的可靠性和稳定性。

这些IEC标准为制造商、用户和测试机构提供了统一的规范，以确保M12连接器的互操作性和可靠性。

使用符合IEC标准
的M12连接器能够简化设备的安装和维护，并提高系统的性
能和可靠性。

原版操作手册的译本© 2020 Festo SE & Co. KG 保留一切权利1适用文件有关产品的所有可用文件 è 。

2安全2.1安全注意事项–仅在无电压情况下进行插拔连接。

–仅允许将产品安装在处于安全状态的部件上。

2.2按规定使用连接电缆用于连接现场用设备（传感器、执行元件）和控制器。

3结构3.1产品配置1插座 M12x12插头 M12x13电缆Fig. 1 NEBU-M12G5-...-M12G...1插座 M12x12插头 M12x13电缆Fig. 2 NEBU-M12G5-...-M12W...1插座 M12x12插头 M12x13电缆4开关状态显示（可选）Fig. 3 NEBU-M12W5...-M12G...1插座 M12x12插头 M12x13电缆4开关状态显示（可选）Fig. 4 NEBU-M12W5...-M12W...1插座 M12x12插头 M12x13电缆Fig. 5 NEBU-M12G5-E-...-Q8N-M12G53.2针脚分配1) 颜色代码符合 IEC 60757:1983-01Tab. 1 针脚分配4装配4.1安装现场设备端1.将插座 1 与适配的插头对齐。

2.将插座 1 插到插头上。

3.拧紧插座 1 的螺丝紧固。

拧紧扭矩：0.3 Nm ± 67 %4.2安装控制端1.将插头 2 与适配的插座对齐。

2.将插头 2 插入插座中。

3.拧紧插头 2 的螺丝紧固。

拧紧扭矩：0.3 Nm ± 67 %4.3电缆敷设属性电缆属性电缆敷设-K-标准拖链中（弯曲半径 75 mm）或柔性（可自由移动，无导向的敷设）电缆可灵活弯曲，但不可用于机器人。

-E-适合于导向链中继用于拖链中或柔性敷设-R-适合于机械手用在机器人上、用于拖链中或柔性敷设Tab. 2 电缆敷设4.4拖链中的安装1.根据实际铺设情况截取所需长度的拖链。

2.拖链中的电缆铺设无扭曲。

M12/M8/M16螺纹连接器
.概述
该连接器专为各种不同的工业应用环境而
设计, 提供多种材料的连接电缆选择。

具有
以下特点：
·极强的耐酸,碱,化学清洗剂/试剂性能
·耐焊接火花,抗频繁的扭转,弯折
·减少接线以使设备快速投运
减少了停机和维护时间
·耐油污,冷却液,润滑剂和乳剂特性
·适用于石油,化工,钢铁,电力,汽车制造等
最为恶劣的环境
·良好的机械电气性能保证了稳定性和可
靠性
·带屏蔽连接器有很好的防电磁干扰性能
其主要类型有：M16、M8、M12等，包括直式、90°弯头及带或不带指示灯等型号.。
