_HTV903+AVL1108+RDA5812原理图

中九机361种机型芯片针脚定义中九机 361种机型芯片针脚定义1 ABS-2009 2晶12芯 IC:HTV903+1108+GAIM-18R2 ABS-2301 单晶10芯针脚定义①-GND.②-TXD.③-RX .④VCC IC:Hi2023EC+Hi3211E+3 ABS-S LX-3688A 1晶12芯 IC:GX3001+GX1121+58124 C60S-93AT 单晶10芯 IC:CT216H+AVL1108EGa+AV20205 DX-668 2晶10芯针脚定义①-RXD .②-TXD .③VCC .④-GND .⑤-BL IC:Hi2023EC_Hi31026 East Star 2晶10芯 IC:M3330-1108-GST GAIM-18R高频头7 GM-210825A 3晶10芯 IC:Hi2023+AV1108+58128 GM-210825A 2晶10芯 IC:GX3001+GX1121+58129 HSTAR 3晶10芯 IC:Hi2023+AVL1108EGa+M88IS202010 Ji Xiang 208版号ABS-A005B.M 3晶6芯IC:D61216GJ100+AVL1108+S29AL016070TF102+M11 JIXIANG ABS-208 2晶14芯(9针接口) IC:Hi2023+1108+GST GAIM-18R ABS TUNER 夏普头12 JIXIANG-ABS208 2晶 IC:D6121+1108+GST高频头13 KSP600G 飓风(华亚) 2晶10芯针脚定义①-GND ②-TXD ③-RXD ④VCC IC:HTV903+110814 Souy Ericsson英文机2晶10芯IC:GX3001+GX1121+AV202015 SVA CH-6788 2晶IC:M88VS2000+ES255624K+M88TS2020+EN25F80+AMS111723 TVWALKER ABS-2008 1晶6芯IC:D61216GJ+1108E+SHARP头24 ZY 5518A 2晶10芯 IC:Hi2023E+3102E+581225 阿德尔ADE131金刚 IC:HTV903F+AVL1108E+M88TS202026 阿德尔ADE-168 IC:HY903+AVL1108EG+AV202027 艾雷特1000 黑珍珠V4.V5 1晶10芯IC:0002(GX6121)+EEPLDA+5812+M12L64164A28 艾雷特alt 7812 3晶10芯 IC:GX3001+GX1121+581229 艾雷特2晶10芯 IC:M88VS2000+ES256454K+M88TS202030 艾雷特ALT5812 IC:GX3001+GX1121+581231 艾雷特ALT600A 2晶11芯 IC:M3330E+AVL108的+夏普高频头32 艾雷特ALT600c 1晶11芯IC:CH216H+AVL1108+C6XS-8CA33 艾雷特ALT600c 2晶10芯 IC:GX3001+GX1121+581234 艾雷特ALT600c 2晶11芯 IC:GX3001+GX1121+581235 艾雷特ALT600G IC:HTV903+AVL1108+25L160+ST2020(Y32S-8BAT 081113)36 艾雷特ALT6812 1晶10芯 IC:GX6121+RDA5812+ZB-1A37 艾雷特ALT6815 1晶10芯 IC:GX6121-RDA5812-2B-1A38 艾雷特ALT7812 3晶11芯针脚定义①VCC .②-RXD .③-TXD .④-GND IC:GX3001+GX139 艾雷特ALT7815 3晶10芯 IC:GX3001+1121+TS202040 爱普思DVB-2568 3晶10芯 IC:HTV903+1121+202041 爱普斯3晶9芯 IC:HTV903+AV2020+AVL1108EG42 爱普斯 IC:GX3001+GX1211+AV2020+2J10X43 爱普斯2568 3晶10芯 IC:HTV903+AV2020+AVL1108EG44 傲天海-吉祥2晶12芯针脚定义①-GND ②-RXD ③-TXD④VCC IC:GX3001+GX1121+RDA545 奥维科技ABS-600 3晶12芯 IC:GX3001+GX1121+AV202046 奥伟科技ABS-800 3晶(9针接口) IC:GX3001+GX1121+581247 奥伟科技ABS-900E 2晶12芯IC:CT216+AVL1108+独立高频头GAIR-08R48 板号CH-ABS-S-VS2000-V1.1 2晶6芯IC:2000+2020+255624K49 北大高科3晶9芯 IC:GX3001+GX1211+581250 北京北电科林3晶12芯 IC:Hi2023+AVL1108EGa+SHARP高频头51 必佳GF-901 2晶10芯针脚定义①-GND .②-RXD .③-TXD .④VCC IC:HTV903+1108+52 彩虹视霸A10S-9AAT 1晶10芯IC:AVL1118+SM42S16400B1-7+F8053 彩虹视霸CY84 1晶10芯IC:HTV903F+AVL1108+M88TS202054 长虹CH920 3晶6芯IC:HTV903F+1108EGa+AV2020+25L8055 长虹KES 2晶6芯 IC:Hi2023+Hi3102+581256 长虹KES-2099S 2晶5芯 IC:Hi2023+Hi3102E+581257 长虹精工YJ5978 1晶10芯IC:HTV903F+1108EGa+2000+F80-100+821158 长虹精品TC-6688ABS 2晶10芯IC:HTV903+AVL1108EG+581259 长虹数码CH930 3晶12芯IC:HTV903F+1108+AV2020+M8060 长虹新一代3晶10芯 IC:HI2023E+1108E+FL016ALF61 长虹新一代，海尔数码、海信数码单双晶体6芯IC:HI2023E+3102(3121)+581262 长江电讯ABS-2008型铁壳(9针接口) IC:D61216GJ+AVL1108EG+夏普头63 畅想BEX818 1晶10芯 IC:HTV903+AVL1108+AV202064 城市之宝BEX868 Y32S-93AT 2晶10芯IC:HTV903F+AVL1108+TS202065 创维S600 3晶 IC:M3330E+AVL1108E+581266 创维新一代3晶10芯 IC:Hi2023E+1108+5037+FL016A67 村村通ABS-S888AIC:Hi2023EC+Hi3121+ET8211+RDA5812+25X8068 村村通2晶6芯 IC:HN4+0001+581269 村村通001 3晶10芯 IC:GX3001+GX1121+RDK581270 村村通ABS-S GD-1008 3晶10芯IC:Hi2023E+AVL1108E+ZL10037+F16-100HIP71 村村通ABS-S323- 2晶10芯针脚定义①-GND ②-RXD ③-TXD ④VCC IC:Hi2023EC+Hi3172 村村通DTH(铁壳) 3晶12芯IC:AVL1108EG+HTV903F+AV202073 村村通wx-666 3晶10芯 IC:GX3001+GX1121+RDK581274 村村通ZJ-11 IC:HTV903+1108+夏普头S7ZH630675 村村通ZL5188 1晶13芯 IC:HTV903+1108+SHARP高频头76 村村通ZL-5188A 2晶11芯IC:HTV903+AVL1108+RDK581277 村村通ZL-5188B 2晶10芯 IC:HTV903+AVL1108EGA+581278 村村通ZL-5188B 2晶13芯 IC:HTV903+AVL1108+RDK581279 村村通ZL5188B 1晶13芯IC:HTV903+AV1108+SHARP630680 村村通ZL-6188 2晶10芯 IC:HTV903+AVL1108EGA+581281 村村通ZL-6188C 10芯 IC:GX3001+GX1121+RDK581282 大旗920 3晶12芯 IC:HTV903+AVL1108+AV202083 大旗930 3晶12芯 IC:HTV903+AVL1108+AV202084 大旗DQ920 3晶12芯 IC:GX3001+GX1121+5812+25X1685 东仕DIS-2000K 单晶10芯IC:HTV903F+AVL1108E+AV202086 飞翔ADE351 2晶10芯IC:HTV903F+AVL1108EG+M88TS200087 福临门ABS-S 3晶9线 IC:GX1121+GX3001+581288 高斯贝尔/歌德威尔ABS-208F 3晶14芯针脚定义①-GND .②-TXD .③-RXD .④VCC .⑤-BL IC89 高斯贝尔ABS-208 1晶14芯(5针). 针脚定义①-GND .②-TXD .③-RXD .④VCC .⑤-BL IC:AV90 高斯贝尔ABS—208 2晶14芯 IC:HTV903+1108+581291 高斯贝尔ABS-208 3晶(9针母串口) IC:AVL1108+Hi2023+GAIM-18R IC:D61216GJ100+AVL1108EG+S29AL016D70TF102+92 高斯贝尔ABS-208 IC:D61216GJ+AV1108+29AL016D+581293 高斯贝尔ABS—208F IC:Hi2023+AVL1108EGA+M88TS202094 高斯贝尔ABS-208N 铁壳(9针母串口) IC42s16400F95 高斯贝尔ABS-208P/歌德威尔208H 1晶14芯针脚定义①-GND .②-TXD .③-RXD .④VCC .⑤-BL IC:AVL1108EGi+Hi2023+581296 高斯贝尔ABS-208P/歌德威尔208H 1晶14芯针脚定义①-GND .②-TXD .③-RXD .④VCC IC:M3330E+AVL1108EG+AV2020+M12L64164A97 高斯贝尔ABS-208Q 1晶14芯IC:AVL1108EGA+M3330E+M12L64164A+AV202098 高斯贝尔ABS-208S 1晶 IC:NEC D61216GJ+AVL1108EGa+高频头99 高星HS-312 3晶12芯 IC:GX3001+GX1121+5812100 歌德威尔ABS-208 3晶14芯(9针接口) IC:M3330+1108+5812101 歌德威尔ABS-208 3晶6芯 IC:D61216GJ+1108+5812102 歌德威尔ABS-208H/高斯贝尔208P 3晶14芯针脚定义①-GND .②-TXD .③-RXD .④VCC IC:M3330E+AVL1108EG+AV2020+M12L64164103 国科广电GKA800 ( 9孔串口) IC:GX3001+AVL1108+EN29LV160AB+夏普头104 海尔2晶10芯 IC:HI2023E+1108+5812105 海尔3晶10芯(9针接口) IC:HI2023E+1108+5812+ESMTM12L64164A-GNR1T80AB 106 海尔高清OST-666 2晶6芯 IC:Hi2023E+3160+TS2020107 海尔高清OST-666 2晶6芯IC:M88VS2000+241674K.1+M88TS2020108 海尔高清OST-666 3晶12芯IC:High032E+His121+M88TS2020109 海西小霸王TD299Z 2晶6芯 IC:Hi2023E+Hi3122+5812 110 航天高清王-HS-166 2晶12芯IC:Hi2023EC+Hi3102E+RDA5812111 航天高清王HS-169 2晶12芯针脚定义①-GND .②-TX .③-RX .④-VCC IC:Hi2023EC+3122 112 航天数码ABS-3809 2晶12芯IC:GX3001+GX1121+5812113 航天天信WTD198J 2晶12芯(9针接口) IC:GX3001+GX1121+5812+ES29LV160FB-70TG 114 航天直播HT-168 3晶12芯 IC:Hi2023+1108+夏普头115 航天珠江ABS-209B IC:GX3001+GX1121++WGSE5037116 航天珠江WTD-198J 2晶12芯 IC:GX3001+GX1121+5812 117 黑金刚TRT006 1晶10芯IC:AVL1118+AV2020+4558+F80-100118 华尔HR731A1 3晶12芯 IC:CX3001+CX1121+SHARP高频头119 华星科技2晶 IC:Hi2023+AVL1108+5812120 皇朝HSR-268 10芯 IC:Hi2023+AVL1108+5812121 皇视HRS-268 3晶10芯 IC:Hi2023EC+AVL1108+5812122 皇视HRS-268 2晶10芯 IC:Hi2023EC+Hi3121+5812123 皇视HRS-268 3晶10芯 IC:Hi2023EC+Hi3102E+AV2020 124 皇视HSR-208A 2晶10芯IC:Hi2023E+AVL1108EG+AV2020125 皇视HSR-208B 单晶10芯针脚定义①-GND ②-TXD ③-RXD ④-VCC IC:Hi2023EC+Hi3102+ 126 皇视HSR-208B 2晶10芯IC:Hi2023+1108+2020127 皇视HSR-208B 单晶10芯 IC:3330+1108+2020128 皇视HSR-2090 2晶11芯IC:Hi2023+1108EGa+夏普头++EN29LV160129 皇视HSR-210A 单晶6芯 IC:Hi2023ec+Hi3122e+AV2020 130 皇视HSR-260A 铁盒2晶10芯IC:Hi+1108+SHARP夏普头131 皇视HSR-260B 3晶10芯 IC:Hi2023+1108+2020132 皇视HSR-260B 3晶10芯 IC:HI2023+1108+5812133 皇视HSR-260B/索尼高清258 1晶10芯IC:2023E+3121+AV2020134 皇视HSR-268 单晶10线 IC:Hi2023+Hi3121+AV2020135 皇视HSR-268 单晶10线 IC:HTV903+AVL1108+5812136 火星漫步LJ6008 1晶10芯IC:HTV903F+AVL1108+M88TS2020+F80-100137 吉祥988 (ZJ-111) 1晶11芯 IC:HTV903 +1108+高频头138 吉祥ABS-2009B 3晶14芯 IC:GX3001+GX1121+RDK5812 139 吉祥ABS-2009大铁壳2晶 IC:GX3001+GX1121+夏普高频头140 吉祥ABS-208C IC:Hi2023+AVL1108EGa+GST GAIM-18R ABS-STUNER141 集信科技V4 .V6(铁壳) 2晶10芯针脚定义①VCC. ②-RXD .③-TXD .④-GND IC:00001(GX3001)+HN4LSW+S6416AHTA+5812142 集信科技V4.V5 1晶10芯(A型) 针脚定义①VCC .②-RXD .③-TXD .④-GND IC:0002(GX61 143 集信科技V4.V6(铁壳) 2晶9芯( B 型) 针脚定义①VCC .②-RXD .③-TXD .④-GND IC:0001 144 集信科技V4.V6(铁壳)IC:0002P1M43700ta06+5812+EN25F80+TM8211+POL4558 145 集信科技V4.V6(铁壳) IC:HN4LSW+S6416AHTA-6BZH+EN25F80-1000CP+5812146 集信科技V6铁壳(海尔机芯) 3晶9芯针脚定义①VCC .②-TXD .③-RXD .④-GND IC:1108EG 147 家家福ADE158 IC:HTV903+AVL1108+M88TS2020148 家家福BEX811 1晶10芯IC:24645K2+M88VS2000+M88TS2020149 焦点yj5888 2晶10芯 IC:HTV903+AVL1108+RDA5812 150 金霸王JBW-6688 2晶11芯IC:HTV903F+AVL1108EGa+AV2020+8211151 金霸王JBW-6688 IC:GX3001+GX1211+5812152 金牛ABS-1108 3晶10芯 IC:Hi2023+1108+5812153 金星ABS-208 1晶14芯 IC:Hi2023+AVL1108+铁壳高频头154 九洲村村通DVS-398F IC:CT216H+ALV1108+SHRP高频头155 飓风KSP600G 2晶10芯 IC:HTV903+AVL1108+2020156 开门红KSP638 1晶10芯IC:CT216H+AVL1108EGa+AV2020157 开门红KSP638 2晶10芯 IC:HTV903F+AVL1108E+AV2020 158 凯恩斯2077ABS 2晶10芯IC:Hi2023+1108E+5812+25L800159 凯恩斯2077ABS 2晶10芯 IC:M3330+AVL1108+5812160 凯恩斯KES-2066S 6芯针脚定义①-TXD .②-RXD .③VCC .④-GND .⑤-BL IC:Hi3122E 161 凯恩斯KES-2077Z 1晶6芯针脚定义①-TXD .②-RXD .③VCC .④-GND .⑤-BL IC:Hi202 162 凯恩斯KES-2088S 2晶10芯 IC:Hi2023EC+HI3102E+RDA5812 163 凯恩斯KES-2088S 2晶6芯IC:Hi2023EC+HI3102E+RDA5812164 凯恩斯KES-2088S 2晶6芯针脚定义①-TXD .②-RXD .③VCC .④-GND .⑤-BL IC:Hi2023 165 凯恩斯KES-2088Z (5针). 针脚定义①-TXD .②-RXD .③VCC .④-GND .⑤-BL IC:Hi2023E 166 凯恩斯KES-2099S 2晶6芯IC:Hi2023EC+Hi3102E+5812+25L80167 凯恩斯KES-2188T 3晶10芯 IC:Hi2023+1108+5812168 凯恩斯KES-2188T 3晶12芯 IC:Hi2023+1108E+5037169 凯恩斯KES-2288S 3晶10芯IC:M3330E+AVL1108+RDA5812+M12L64164A170 凯恩斯KES-2688b 2晶10芯 IC:Hi2023e+1108e+5812171 凯恩斯KES-2688S 2晶10芯 IC:Hi2023e+1108e+5812172 凯恩斯KES-2788S 2晶6芯 IC:Hi2023EC+Hi3122E+5812 173 凯恩斯KES-2788S 3晶10芯IC:Hi2023E+AVL1108EGa+5812174 凯恩斯KES-5188 11芯 IC:HTV903+AVL1108EGA+AV2020 175 凯恩斯KES-5188A铁盒2晶10芯IC:HTV903F+AVL1108+RDK5812+F80+PT8211176 凯恩斯KES-5188B 2晶13芯IC:HTV903+RDA5812+AVL1108+8211+F80177 科海2888（小天使）2晶10芯IC:HTV903+AVL1108EGa+RDa5812178 科海6228 1晶11芯IC:HTV903+AVL1108EGa+RDa5812+25X16AVSIG179 科海6228-CT216H 1晶11芯IC:CT216H+1108EGa+M88TS2020180 科海C623S-91AT 单晶10芯 IC:CT210H+AVL1108+2020 181 科海炫彩6888 IC:HTV903+AVL1108EGa+RDa5812182 克莱尔HT701 1晶10芯IC:AVL1108EG+HTV903F+M88TS2000183 绿达PS-1288 2晶12芯 IC:Hi2023+Hi3021+AV2020184 绿达PS-1288 3晶12芯IC:Hi2023E+ABS090520+M88TS2020185 绿达金统帅3晶10芯 IC:M3330+1108+5812186 绿达视美人\卓异1晶10芯 IC:Hi2023EC+Hi3121+2020187 美路2晶12芯 IC:GX3003+GX1121+5812188 美路3晶13芯 IC:Hi2023E+1108+2119189 美路-5598 IC:Hi2023+1108+GAIM-18R+29lv160190 美路-5798 IC:Hi2023E+1108+2119C191 美路MR-1809 IC:Hi2023E+AVL1108E+高频头MAX2119C 192 美路MR-5598 3晶12芯针脚定义①VCC. ②-RXD .③-TXD .④-GND IC:Hi2023E+1108193 美路MR-5598铁壳3晶12芯 IC:GX3003+GX1121+5812 194 美万嘉MJ-518S 3晶10芯 IC:GX3001+GX1121+RDK5812 195 迷你星3晶13芯 IC:GX3001+GX1121+5812+F16-100HIP 196 摩托罗拉 IC:HM1521+AVL1108+5812197 欧士达209B 10芯 IC:GX1121+GX3001+5037198 欧视达ABS-209B 3晶10芯 IC:GX3001+GX1121+LW37 199 欧视达ABS-309B 3晶11芯IC:GX3001+GX1121+MGCE5037200 欧视达AS-900S 1晶11芯 IC:GX6121+25L80+LW37201 其乐达CT216 2晶10芯 IC:CT216+1108+AV2020202 全家福3晶 IC:Hi2023E+AVL1108EG+M88TS2020203 日立创新TDX-668B 2晶6芯针脚定义①-RXD .②-TXD .③-GND .④VCC. ⑤-BL IC:Hi2023 204 三星DQ88/DQ66 IC:HTV903F+AVL1108+AV2020205 三星HSR-208C 1晶10芯IC:Hi2023E+Hi3102+MXT8211+AV2020+F25L08pA206 三星高清DQ88 3晶12芯 IC:HTV903F+AVL1108+AV2020 207 三星高清王2晶12芯 IC:GX3001+GX1121+5812208 三星数码王668C 2晶6芯 IC:HTV903F+AVL1108E+5812 209 三星数码王TDX668B 2晶6芯针脚定义①-RXD .②-TXD .③-GND .④VCC. ⑤-BL IC:Hi2023 210 三星数码王TDX668B 2晶6芯IC:HTV903F+AVL1108E+5812211 三星数码王TDX668E 1晶6芯 IC:Hi2023EC+3102C+5812 212 三星王国-KL6350 1晶11芯IC:HTV903+AVL1108EGa+EDA5812213 三星小霸王2900 (9针接口) IC:Hi2023E+AVL1108+MAX2119214 三星小霸王ABS-S 2009 2晶10芯IC:CX3001+CX1121+5812215 深圳亿通DVB-V5 10芯 IC:HN4N46+EN25F80+G1N540-1TA06+IS42S16400-7T+5812 216 深圳知音ABSTAR KT-2309 3晶10芯 IC:Hi2023+AVL1108E+5812217 视美人2晶10芯 IC:Hi2023+3106+AV2020218 视美人ABS-S PS-1288 2晶10芯IC:Hi3102E+Hi2023EC+AV2020219 视美人PS-1288 ICM88VS2000+ES256454K+M88TS2020 220 数码新一代HT702 2晶10芯IC:HTV903F+1108+M88TS2020221 思达科ABS-S 801型2晶10芯 IC:GX3001+GX1121+5810 222 思达科ABS-S 802G 2晶10芯 IC:GX3001+GX1211+5812 223 思达科ABS-S 803A 1晶10芯IC:AVL1118+AV2020+25D80V224 思达科ABS-S 803G IC:GX3001+GX1211+5812225 思达科ABS-S 806H IC:AVL1118+AV2020+DSD4M16G226 思达科ABS-S 806H IC:GX3001+GX1211+5812227 思达科ABS-S 806H IC:HN4J7G+G2A954+5812+25X80 228 思达科ABS-S807 1晶5芯 IC:AVL1118a+AV2020+806H 229 斯威特ZL-5188A 1晶13芯IC:2HTV903+AVL1108EGA+夏普高频头230 松下高清SX168 3晶6芯 IC:HTV903F+AVL1108+AV2020 231 松下高清OST168 2晶10芯 IC:Hi2023E+Hi3121+AV2020232 松下高清OST-466 2晶10芯IC:Hi2023e+Hi3121+MBBTS2020+MBDA80CG233 松下科技PS-228 11芯 IC:Hi2023+Hi3122+5812234 松下科技PS-228 2晶10芯 IC:GX3001+GX1211+5812235 松下科技PS-228 2晶6芯IC:M88VS2000+M88TS2020+ES261474K236 松下科技PS-228 2晶 IC:HTV903+1108+2020237 松下科技PS-228 1晶12芯N88VS2000+ES261344K+M88TS2020高频头+T25P80+S163816S 238 松下科技星3晶6芯IC:Hi2023+AVL1108+WGCE5037239 松下科技星.海尔数码.海信数码单双晶+6芯IC:Hi2023E+Hi3102(3121)+5812240 松下科技星/海尔数码/海信数码单双晶6芯IC:Hi2023E+Hi3102(Hi3121)+5812241 松下科技星668B 2晶6芯Hi2023(E0908)+EVl1108EG2+5812242 松下科技星-668C 2晶6芯针脚定义①-RX .②-TX .③-GND .④VCC. ⑤-BL IC:AVL1108EG+H 243 松下科技星668E 2晶6芯 IC:HV903+AVL1108E+5812244 松下科技星TDX-668B 2晶6芯IC:HTV903FH42+AVL1108EGA+RGK5812245 松下科技星TDX-668B 2晶6芯针脚定义①-RXD .②-TXD .③-GND .④VCC. ⑤-BL IC:Hi2023+AVL1108+5812+25L8005 246 松下科技星TDX-668B1/松下科技星-668E IC:Hi3102E+Hi2023EC+5812247 松下数码王OST-266 10芯(4针) 针脚定义①-GND ②-RXD ③-TXD ④VCC IC:Hi2023E+H 248 松下数码王OST-266 2晶6芯IC:Hi2023E+Hi3102E+ M88TS2020+MXT8211249 松下数码王OST-266 2晶6芯IC:M88VS2000+M88TS2020+261414k+25F80250 松下数码王P-269A 2晶6芯 IC:Hi2023E+Hi3122+AV2020 251 索尼高清ABS-S 258 2晶10芯针脚定义①-GND ②-RXD ③-TXD ④VCC IC:Hi2023EC+Hi31 252 索尼高清ABS-S 258 2晶10芯针脚定义①-GND ②-RXD ③-TXD ④VCC IC:Hi3102E+Hi20 253 太平鸟HJ321 3晶10芯针脚定义①-GND .②-RXD .③-TXD .④VCC IC:GX3001+GX11 254 太平鸟HJ321 3晶11芯IC:GX3001+GX1121+5812255 太阳红TYH-279ABS/289ABS/299ABS 2晶10芯针脚定义①-GND ②-RXD ③-TXD ④VCC IC:Hi2023EC+Hi3121+AV202016 天成TCD-219ABS 2晶振10芯针脚定义①-TXD .②-RXD .③-VCC .④-GND .⑤-BL IC:Hi2023E17 天成TCD–239ABS 2晶10芯 IC:M3330E+AVL1108E+581218 天成TCD-339ABS 3晶10芯(9针接口) IC:Hi2023+1108+581219 天成TCD-509ABS 2晶10芯(5针) IC:Hi2023EC+HI3121+581220 天成TCD-509ABS 3晶10芯IC:Hi2023E0915+AVL1108EGa+RDA581221 天成TCD-519ABS 2晶10芯 IC:Hi2023+AVL1108+581222 天成TCD-599 2晶10芯 IC:M3330+AVL1008+5812256 天诚519型2晶10芯 IC:HTV903+1108E+5812257 天诚539 2晶10芯 IC:HTV903+AV1108+5812258 天诚TC-ABS1108A 11芯 IC:Hi2023EC+AVL1108+5812 259 天诚TCD-219 2晶10芯 IC:Hi2023EC+Hi3121+5812260 天诚TCD-219ABS 2晶10芯IC:M3330E+AVL1108EGA+5812261 天诚TCD-239 2晶10芯 IC:M3330E+1108E+5812262 天诚TCD-239ABS 2晶10芯 IC:Hi2023+1108E+5812263 天诚TCD-239ABS 3晶10芯 IC:M3330+1108+5812264 天诚TCD-279 2晶10芯 IC:Hi2023EC+Hi3102E+5812265 天诚TCD-299ABS 2晶10芯 IC:Hi2023EC+Hi3121+5812 266 天诚TCD-299Z 2晶10芯 IC:Hi2023+3206+5812267 天诚TCD-319ABS 3晶10芯IC:Hi2023E0914+AVL1108EGa+RDA5812268 天诚TCD-319ABS 3晶12芯 IC:Hi2302+AVL1108+5037 269 天诚TCD-369ABS 3晶10芯 IC:Hi2023+1108+5812270 天诚TCD-369ABS 3晶10芯 IC:M3330E+1108+5812271 天诚TCD-369ABS 3晶5芯 IC:Hi2023+1108+WCGE5037 272 天诚TCD-509ABS 3晶10芯IC:M3330E-AVL1108EGa-5812273 天诚TCD-509ABS 10芯(5针) IC:Hi2023+AVL1108+5812+M12L6416A274 天诚TCD-539ABS 2晶10芯(5针) 针脚定义①-RX .②-TX .③VCC .④-GND .⑤-BL IC:M3330 275 天诚TCD-579ABS 2晶10芯 IC:Hi2023+Hi1108+5812276 天诚TCD-579ABS 3晶10芯IC:HiM3330+AVL1108EGa+RDA5812277 天诚TCD-589ABS 3晶10芯 IC:Hi2023+1108+5812278 天诚TCD-689ABS铁壳机2晶12芯(9针接口) IC:Hi2023+AVL1108+夏普头279 天诚TD-2992 2晶6芯IC:Hi3122E+Hi2023E+5812+F80+MXT8211280 天诚TD-299Z 2晶5芯 IC:Hi2023+3206+5812281 天地星（原大盒中星九号）3晶 IC:Hi2023+1108+5037282 天地星TDX-668B 2晶10芯 IC:Hi2023+AVL1108+5812 283 天地星小霸王(三星数码王)TDX-668B 单晶6芯 . 针脚定义①-GND .②-RXD .③-TXD .④VCC IC: 284 天地星小霸王TDX-328B 1晶10芯 IC:ALi M3328F+5810285 天地星小霸王TDX-668A (9针接口) IC:HI2023+1108+夏普头286 天地星小霸王TDX-668B 2晶振IC:HTV903+AVL1108EGA+RDA5812+25L8005287 天地星小霸王TDX-668C 2晶6芯IC:HTV903+AVL1108EGA+RDK5812+25F80288 天眼HSTER3晶10芯 IC:Hi2023E+AVL1108+5812289 铁壳ABS-2009 2晶11芯 IC:Hi2023+1108+夏普头290 通达C60S-93AT/C62S-91AT 1晶10芯IC:CT216H+AVL1108E+2020291 通达Y30S-01BT 2晶12芯 IC:HTV903+AVL1108+2020292 通达Y35S-8BAT/Y35S-8CAT 2晶10芯IC:HTV903+AVL1108+5812293 同洲CY-668S 1晶12芯 IC:HM1512+1108+5812294 万家乐2晶6芯 IC:M3330+ALi1108+5812+F80-75295 万家乐TB002 (5针) IC:Hi2023EC+Hi3102E+M88TS2020+25X80AV296 万利达ZY-5518A 2晶10芯 IC:CX3001+GX1121+5812297 万利达ZY-5518A 3晶10芯(9针接口) IC:Hi2023+1108+5812298 万利达ZY-5518A 1晶6芯((5针)) IC:Hi2023E+Hi3102E+5812299 万视达118S 3晶10芯 IC:Hi2023EC+Hi3121E+5812300 王牌HJ360 3晶10芯 IC:GX1120+GX3001+TS2020301 王牌数码OST-366 2晶6芯针脚定义①-GND ②-RXD .③-TXD .④VCC IC:Hi3102+Hi202 302 王牌数码王GM-ABS1108A 2晶10芯针脚定义①-GND .②-TXD .③-RXD .④VCC IC:GX3001 303 王牌数码王GM-ABS1108A 10芯 IC:Hi2023+AVL1108+5812 304 王牌新一代TD-299Z 针脚定义①- . ②-TXD .③-RXD .④-GND ⑤- IC:Hi2023E+Hi3122+5812 305 威克2晶6芯(5针)IC:HTV903+1108+5812306 威特斯ZL-5188A 2晶13芯IC:HTV903+AVL1108+RDK5812307 威特斯ZL-5188B 2晶11芯 IC:GX3001+GX1121+5812308 未来视佳ADEI88 3晶9芯IC:HTV903F+AV2020+AVL1108EG309 希旺598 2晶12芯(9针接口) IC:Hi2023+1108+SHRP高频头310 喜旺ABS-3809 2晶12芯 IC:GX3001+GX1121+RDA5812 311 喜旺ABS5398 IC:Hi2023+1108E+MAX2119C312 喜旺ABS-5798 12芯 IC:GX3001+GX1211+5812313 现代V4、V5 3晶9芯IC:GX3001+GX1121+5812+EN25D80+HY57V641620ETP-6 314 现代数码TDX-668B 2晶6芯IC:AVL1108EG+HI2023EC+5812315 小霸王ABS-1388 2晶10芯针脚定义①-GND ②-RXD ③-TXD ④VCC IC:Hi2023EC+Hi31 316 小霸王ABS-1688 2晶10芯针脚定义①-GND ②-RXD ③-TXD ④VCC IC:Hi2023EC+Hi31 317 小霸王TDX-328B 1晶10芯 IC:ALi M3328F+5810318 小霸王TDX-668B 2晶6芯 IC:HTV903+1108+5812319 小霸王TDX-668B 6芯 IC:Hi2023+RDA5812+AVL1108E 320 小霸王TDX-668E ABS-S1 1晶6芯IC:Hi2023+Hi3102+FT8211+HT1117321 小霸王TDX-668E 2晶6芯 IC:HTV903+1108+5812322 小霸王TDX-668E 1晶6芯 IC:Hi2023EC+Hi3121+5812323 小福星3晶11芯针脚定义①-GND .②-(空) .③-RXD .④-TXD ( IC:GX3001+GX1121+5812）324 小福星abs 2008 3晶12芯IC:GX3001+GX1211+5812325 小灵通2晶6线 IC:Hi2023+1108+5812326 小霰王XC-B298 1晶12芯 IC:HTV903-RDA5812-AVL1108327 心语BEX838 2晶10芯IC:HTV903F+AVL1108+m88ts2020+GH8211328 心语BEX838 10芯 IC:HTV903F+AVL1108+5812329 星视通XC-B268 1晶10芯 IC:HTV903+AVL1108+5812330 星视通XC-C268 1晶11芯 IC:HTV903 AVL1108 5812331 幸运之星YJ5988 2晶10芯IC:HTV903F+AVL1108EGa+AV2020332 亚视达ABR-S(H11) 2晶10芯 IC:HTV903+1108E+AV2020 333 亿通电子WS-3688ZL 1晶10芯IC:Hi2023EC+Hi3102E+AV2020334 知音科技ABSTAR KT1028H 2晶振10芯IC:Hi2023+AVL1108+GST GAIM-18R335 志高之星HS166 2晶12芯 IC:Hi3102+Hi2023+5812336 志高之星HS169 2晶12芯IC:Hi2023EC+Hi3012E+RDA5812A+EM638165TS-6G 337 中大WS-3688ZJ (铁壳) 1晶10芯针脚定义①-GND .②-RXD .③-TXD .④VCC IC:Hi2023EC 338 中大WS-3688ZJ (铁壳) 2晶10芯 IC:Hi2023+AVL1108EG+夏普高频头339 中电电子J-6288 ABS-S 3晶12芯IC:GX3001+GX1121+5812340 中广通XC-B188 3晶12芯 IC:GX3001+GX1121+5812341 中国结TRT005 1晶10芯IC:M88VS2000+256454K+M88TS2020342 中国星2晶6芯 IC:ALI3330+ALi1108+5812+F80-75343 中兴科技ABS-S323 2晶10芯IC:Hi2023EC+HI3102E+5812+M12L64164A344 中星科技2晶10芯针脚定义①-GND ②-RXD ③-TXD ④VCC IC:Hi2023EC+Hi3102E+5812+ 345 中星科技单晶14芯IC:Hi2023E+1108+5812+25L8单晶14芯346 中星科技ZG-N02 12芯 IC:GX3001+AV2020347 众昌电子ABS-2087 2晶10芯 IC:M3330+AVL1108+5812 348 众昌电子ABS–2088 2晶10芯 IC:Hi2023+AVL1108+5812 349 卓异5518A 3晶10芯 IC:Hi2023E+1108+5812350 卓异5518A G 1晶10芯爱百信针脚定义①-GND .②-TXD .③-RXD .④VCC IC:HTV903+AVL 351 卓异5518A(铁壳)2晶11芯(9针接口) IC:Hi2023+1108+夏普独立高频头352 卓异5518A(铁壳)3晶11芯 IC:Hi2023E+1108+5812353 卓异5518AG 2晶11芯针脚定义①-GND .②-RXD .③-TXD .④VCC ⑤-BL IC:Hi2023E+1108+5 354 卓异ZY-5518A G 驰骋天下针脚定义①-GND .②-RXD .③-TXD .④VCC IC:HTV903+AVL1 355 卓异ZY-5518A H 财富2晶6 芯针脚定义①-GND .②-TXD .③-RXD .④VCC .⑤-BL IC:芯片掩356 卓异ZY-5518A H 春1晶6芯针脚定义①-GND .②-TXD .③-RXD .④VCC IC:GX3001+581 357 卓异ZY-5518A H 春2晶10芯针脚定义①-GND .②-TXD .③-RXD .④VCC .⑤-BL IC:Hi2023E+HI3121+5812+F25L008A358 卓异ZY-5518A H 秋1晶10芯针脚定义①-GND .②-RXD .③-TXD .④VCC ⑤-BL IC:Hi2023EC+Hi3102E+5812+F80-100 359 卓异ZY-5518A H 秋针脚定义①-GND .②-RXD .③-TXD .④VCC 升级接口在内部PCB上 IC:GX 360 卓异ZY-5518A H至尊王牌2晶10芯针脚定义①-GND .②-TXD .③-RXD .④VCC IC:GX3001+ 361 足球王国ADE266 1晶10芯IC:HTV903F+AVL1108Ga+M88T52000。

HTV903芯片：
serial_dump：备份原机数据（Dump程序.exe）
（1）连接数据线
（2）打开serial_dump，选择端口，偏移：0，长度100000（2M的为200000）（一般都是1M，即100000），其他选项默认，选择文件保存位置并输入文件全名包括扩展名（例如：test.bin）。

按“连接”
3）打开接收机电源，正常连接后，“连接”按钮变为不可操作，“断开”和“dump”按钮变为可操作（接收机无视频输出，无屏显）。

如果不能连接请检查数据线和转换板或端口选择。

一般也没什么问题。

（4）按“dump”等待文件输出结束。

serial_app：刷写数据（串口升级工具.exe）
（1）连接数据线
（2）打开serial_app，选择端口，勾选“压缩模式”，按“”选择准备好的升级bin文件，其他默认。

按“开始”
（3）打开接收机电源，等待进度条走完（接收机无视频输出，无屏显），并等待接收器自动重启到有屏显。

关闭接收机电源，拔去数据线，OK！。

1.开机按遥控器上的“F3”键选择“版本信息”查看本机序列号；
2.在下列表格中找出该序列号对应需要哪一种升级程序，选择该程序进行升级既可。

目前的升级程序已经包括了90%以上的产品，剩余小部分没有直接对应升级程序的产品可以参考另一份文件“程序使用说明”。

备注：升级针露在后侧的产品可以直接不开盖进行连接，连接插针排列顺序为：大部分机器靠近S 端子边起依次为1、地线，2、RX，3、TX，4、VCC，（5、BT）。

5、BT升级不要用到和管脚。

升级针没有露在后侧的需打开机器，与主板上S端子后面的升级针进行连接升级。

排列顺序同露在外面的一样。

另，序列号有标“双”是指要用双晶振程序，没有标的用单晶振程序。

海尔程序使用说明。

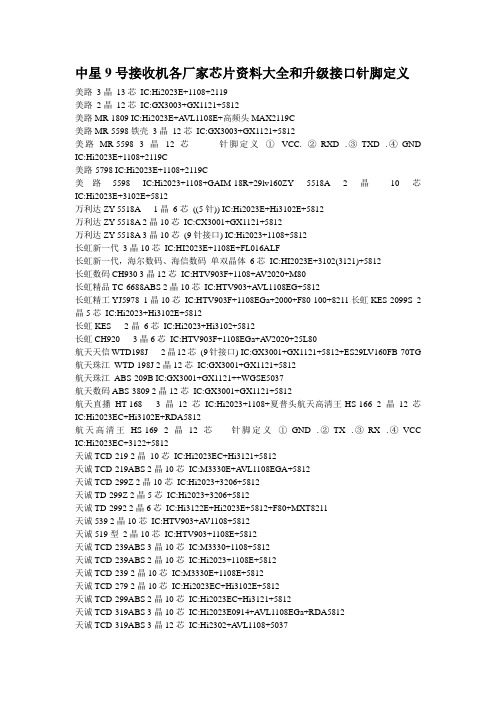

中星9号接收机各厂家芯片资料大全和升级接口针脚定义美路3晶13芯IC:Hi2023E+1108+2119美路2晶12芯IC:GX3003+GX1121+5812美路MR-1809 IC:Hi2023E+A VL1108E+高频头MAX2119C美路MR-5598铁壳3晶12芯IC:GX3003+GX1121+5812美路MR-5598 3晶12芯针脚定义①VCC. ②-RXD .③-TXD .④-GND IC:Hi2023E+1108+2119C美路-5798 IC:Hi2023E+1108+2119C美路-5598 IC:Hi2023+1108+GAIM-18R+29lv160ZY 5518A 2晶10芯IC:Hi2023E+3102E+5812万利达ZY-5518A 1晶6芯((5针)) IC:Hi2023E+Hi3102E+5812万利达ZY-5518A 2晶10芯IC:CX3001+GX1121+5812万利达ZY-5518A 3晶10芯(9针接口) IC:Hi2023+1108+5812长虹新一代3晶10芯IC:HI2023E+1108E+FL016ALF长虹新一代，海尔数码、海信数码单双晶体6芯IC:HI2023E+3102(3121)+5812长虹数码CH930 3晶12芯IC:HTV903F+1108+A V2020+M80长虹精品TC-6688ABS 2晶10芯IC:HTV903+A VL1108EG+5812长虹精工YJ5978 1晶10芯IC:HTV903F+1108EGa+2000+F80-100+8211长虹KES-2099S 2晶5芯IC:Hi2023+Hi3102E+5812长虹KES 2晶6芯IC:Hi2023+Hi3102+5812长虹CH920 3晶6芯IC:HTV903F+1108EGa+A V2020+25L80航天天信WTD198J 2晶12芯(9针接口) IC:GX3001+GX1121+5812+ES29LV160FB-70TG 航天珠江WTD-198J 2晶12芯IC:GX3001+GX1121+5812航天珠江ABS-209B IC:GX3001+GX1121++WGSE5037航天数码ABS-3809 2晶12芯IC:GX3001+GX1121+5812航天直播HT-168 3晶12芯IC:Hi2023+1108+夏普头航天高清王-HS-166 2晶12芯IC:Hi2023EC+Hi3102E+RDA5812航天高清王HS-169 2晶12芯针脚定义①-GND .②-TX .③-RX .④-VCC IC:Hi2023EC+3122+5812天诚TCD-219 2晶10芯IC:Hi2023EC+Hi3121+5812天诚TCD-219ABS 2晶10芯IC:M3330E+A VL1108EGA+5812天诚TCD-299Z 2晶10芯IC:Hi2023+3206+5812天诚TD-299Z 2晶5芯IC:Hi2023+3206+5812天诚TD-2992 2晶6芯IC:Hi3122E+Hi2023E+5812+F80+MXT8211天诚539 2晶10芯IC:HTV903+A V1108+5812天诚519型2晶10芯IC:HTV903+1108E+5812天诚TCD-239ABS 3晶10芯IC:M3330+1108+5812天诚TCD-239ABS 2晶10芯IC:Hi2023+1108E+5812天诚TCD-239 2晶10芯IC:M3330E+1108E+5812天诚TCD-279 2晶10芯IC:Hi2023EC+Hi3102E+5812天诚TCD-299ABS 2晶10芯IC:Hi2023EC+Hi3121+5812天诚TCD-319ABS 3晶10芯IC:Hi2023E0914+A VL1108EGa+RDA5812天诚TCD-319ABS 3晶12芯IC:Hi2302+A VL1108+5037天诚TCD-369ABS 3晶10芯IC:Hi2023+1108+5812天诚TCD-369ABS 3晶10芯IC:M3330E+1108+5812天诚TCD-369ABS 3晶5芯IC:Hi2023+1108+WCGE5037天诚TCD-509ABS 3晶10芯IC:M3330E-A VL1108EGa-5812天诚TCD-509ABS 10芯(5针) IC:Hi2023+A VL1108+5812+M12L6416A天诚TCD-539ABS 2晶10芯(5针) 针脚定义①-RX .②-TX .③VCC .④-GND .⑤-BL IC:M3330E+AVL1108+25L80+5812天诚TCD-579ABS 2晶10芯IC:Hi2023+Hi1108+5812天诚TCD-579ABS 3晶10芯IC:HiM3330+A VL1108EGa+RDA5812天诚TCD-589ABS 3晶10芯IC:Hi2023+1108+5812天诚TCD-689ABS铁壳机2晶12芯(9针接口) IC:Hi2023+A VL1108+夏普头天诚TC-ABS1108A 11芯IC:Hi2023EC+A VL1108+5812TCD--239ABS 2晶10芯IC:M3330E+AVL1108E+5812TCD-339ABS 3晶10芯(9针接口) IC:Hi2023+1108+5812TCD-509ABS 3晶10芯IC:Hi2023E0915+A VL1108EGa+RDA5812TCD-509ABS 2晶10芯(5针) IC:Hi2023EC+HI3121+5812TCD-519ABS 2晶10芯IC:Hi2023+A VL1108+5812TCD-599 2晶10芯IC:M3330+A VL1008+5812TCD-219ABS 2晶振10芯针脚定义①-TXD .②-RXD .③-VCC .④-GND .⑤-BLIC:Hi2023EC+Hi3121+5812爱普思DVB-2568 3晶10芯IC:HTV903+1121+2020卓异5518A 3晶10芯IC:Hi2023E+1108+5812卓异5518A(铁壳)3晶11芯IC:Hi2023E+1108+5812卓异5518A(铁壳)2晶11芯(9针接口) IC:Hi2023+1108+夏普独立高频头卓异5518A G 1晶10芯爱百信针脚定义①-GND .②-TXD .③-RXD .④VCC IC:HTV903+A VL1108+5812卓异ZY-5518A G 驰骋天下针脚定义①-GND .②-RXD .③-TXD .④VCC IC:HTV903+A VL1108+5812+F80卓异5518AG 2晶11芯针脚定义①-GND .②-RXD .③-TXD .④VCC ⑤-BL IC:Hi2023E+1108+5812卓异ZY-5518A H 春1晶6芯针脚定义①-GND .②-TXD .③-RXD .④VCC IC:GX3001+5812+25L8005卓异ZY-5518A H 春2晶10芯针脚定义①-GND .②-TXD .③-RXD .④VCC .⑤-BL IC:Hi2023E+HI3121+5812+F25L008A卓异ZY-5518A H 秋针脚定义①-GND .②-RXD .③-TXD .④VCC 升级接口在内部PCB上IC:GX6121+5812+F80卓异ZY-5518A H 秋1晶10芯针脚定义①-GND .②-RXD .③-TXD .④VCC ⑤-BL IC:Hi2023EC+Hi3102E+5812+F80-100卓异ZY-5518A H至尊王牌2晶10芯针脚定义①-GND .②-TXD .③-RXD .④VCC IC:GX3001+GX1121+5812+25L8005卓异ZY-5518A H 财富2晶6 芯针脚定义①-GND .②-TXD .③-RXD .④VCC .⑤-BL IC:芯片掩磨+5812+80L100绿达PS-1288 3晶12芯IC:Hi2023E+ABS090520+M88TS2020绿达PS-1288 2晶12芯IC:Hi2023+Hi3021+A V2020绿达视美人\卓异1晶10芯IC:Hi2023EC+Hi3121+2020绿达金统帅3晶10芯IC:M3330+1108+5812三星DQ88/DQ66 IC:HTV903F+A VL1108+A V2020三星高清王2晶12芯IC:GX3001+GX1121+5812三星高清DQ88 3晶12芯IC:HTV903F+A VL1108+A V2020三星数码王TDX668B 2晶6芯针脚定义①-RXD .②-TXD .③-GND .④VCC. ⑤-BL IC:Hi2023+1108+5812三星数码王TDX668B 2晶6芯IC:HTV903F+A VL1108E+5812三星数码王668C 2晶6芯IC:HTV903F+A VL1108E+5812三星数码王TDX668E 1晶6芯IC:Hi2023EC+3102C+5812三星HSR-208C 1晶10芯IC:Hi2023E+Hi3102+MXT8211+A V2020+F25L08pA三星小霸王ABS-S 2009 2晶10芯IC:CX3001+CX1121+5812三星小霸王2900 (9针接口) IC:Hi2023E+A VL1108+MAX2119三星王国-KL6350 1晶11芯IC:HTV903+A VL1108EGa+EDA5812开门红KSP638 2晶10芯IC:HTV903F+A VL1108E+A V2020开门红KSP638 1晶10芯IC:CT216H+AVL1108EGa+A V2020日立创新TDX-668B 2晶6芯针脚定义①-RXD .②-TXD .③-GND .④VCC. ⑤-BL IC:Hi2023+A VL1108+5812志高之星HS166 2晶12芯IC:Hi3102+Hi2023+5812志高之星HS169 2晶12芯IC:Hi2023EC+Hi3012E+RDA5812A+EM638165TS-6G金牛ABS-1108 3晶10芯IC:Hi2023+1108+5812小灵通2晶6线IC:Hi2023+1108+5812福临门ABS-S 3晶9线IC:GX1121+GX3001+5812C60S-93AT 单晶10芯IC:CT216H+AVL1108EGa+A V2020ABS-2301 单晶10芯针脚定义①-GND.②-TXD.③-RX .④VCC IC:Hi2023EC+Hi3211E+5812+25L8005其乐达CT216 2晶10芯IC:CT216+1108+A V2020科海6228 1晶11芯IC:HTV903+A VL1108EGa+RDa5812+25X16A VSIG科海6228-CT216H 1晶11芯IC:CT216H+1108EGa+M88TS2020科海C623S-91AT 单晶10芯IC:CT210H+A VL1108+2020科海炫彩6888 IC:HTV903+A VL1108EGa+RDa5812科海2888（小天使）2晶10芯IC:HTV903+A VL1108EGa+RDa5812大旗920 3晶12芯IC:HTV903+A VL1108+A V2020大旗DQ920 3晶12芯IC:GX3001+GX1121+5812+25X16大旗930 3晶12芯IC:HTV903+A VL1108+A V2020众昌电子ABS--2088 2晶10芯IC:Hi2023+A VL1108+5812众昌电子ABS-2087 2晶10芯IC:M3330+A VL1108+5812创维S600 3晶IC:M3330E+A VL1108E+5812创维新一代3晶10芯IC:Hi2023E+1108+5037+FL016A中广通XC-B188 3晶12芯IC:GX3001+GX1121+5812深圳知音ABSTAR KT-2309 3晶10芯IC:Hi2023+A VL1108E+5812知音科技ABSTAR KT1028H 2晶振10芯IC:Hi2023+A VL1108+GSTGAIM-18R铁壳ABS-2009 2晶11芯IC:Hi2023+1108+夏普头王牌数码OST-366 2晶6芯针脚定义①-GND ②-RXD .③-TXD .④VCC IC:Hi3102+Hi2023EC+A V2020王牌数码王GM-ABS1108A 2晶10芯针脚定义①-GND .②-TXD .③-RXD .④VCC IC:GX3001+GX1121+5812+25L8005王牌数码王GM-ABS1108A 10芯IC:Hi2023+A VL1108+5812JIXIANG ABS-208 2晶14芯(9针接口)IC:Hi2023+1108+GST GAIM-18R ABS TUNER 夏普头JIXIANG-ABS208 2晶IC:D6121+1108+GST高频头East Star 2晶10芯IC:M3330-1108-GST GAIM-18R高频头小福星abs 2008 3晶12芯IC:GX3001+GX1211+5812通达C60S-93AT/C62S-91AT 1晶10芯IC:CT216H+A VL1108E+2020威特斯ZL-5188A 2晶13芯IC:HTV903+A VL1108+RDK5812威特斯ZL-5188B 2晶11芯IC:GX3001+GX1121+5812迷你星3晶13芯IC:GX3001+GX1121+5812+F16-100HIP高星HS-312 3晶12芯IC:GX3001+GX1121+5812北大高科3晶9芯IC:GX3001+GX1211+5812思达科ABS-S 801型2晶10芯IC:GX3001+GX1121+5810思达科ABS-S 802G 2晶10芯IC:GX3001+GX1211+5812思达科ABS-S 803A 1晶10芯IC:A VL1118+A V2020+25D80V思达科ABS-S 803G IC:GX3001+GX1211+5812思达科ABS-S 806H IC:GX3001+GX1211+5812思达科ABS-S 806H IC:AVL1118+A V2020+DSD4M16G思达科ABS-S 806H IC:HN4J7G+G2A954+5812+25X80思达科ABS-S807 1晶5芯IC:A VL1118a+A V2020+806H金霸王JBW-6688 2晶11芯IC:HTV903F+A VL1108EGa+A V2020+8211金霸王JBW-6688 IC:GX3001+GX1211+5812阿德尔ADE-168 IC:HY903+A VL1108EG+A V2020阿德尔ADE131金刚IC:HTV903F+A VL1108E+M88TS2020海西小霸王TD299Z 2晶6芯IC:Hi2023E+Hi3122+5812同洲CY-668S 1晶12芯IC:HM1512+1108+5812喜旺ABS5398 IC:Hi2023+1108E+MAX2119C喜旺ABS-5798 12芯IC:GX3001+GX1211+5812喜旺ABS-3809 2晶12芯IC:GX3001+GX1121+RDA5812希旺598 2晶12芯(9针接口) IC:Hi2023+1108+SHRP高频头彩虹视霸CY84 1晶10芯IC:HTV903F+A VL1108+M88TS2020彩虹视霸A10S-9AAT 1晶10芯IC:A VL1118+SM42S16400B1-7+F80九洲村村通DVS-398F IC:CT216H+ALV1108+SHRP高频头金星ABS-208 1晶14芯IC:Hi2023+A VL1108+铁壳高频头威克2晶6芯(5针) IC:HTV903+1108+5812华尔HR731A1 3晶12芯IC:CX3001+CX1121+SHARP高频头爱普斯3晶9芯IC:HTV903+A V2020+A VL1108EG爱普斯2568 3晶10芯IC:HTV903+A V2020+A VL1108EG爱普斯IC:GX3001+GX1211+A V2020+2J10X未来视佳ADEI88 3晶9芯IC:HTV903F+A V2020+A VL1108EG黑金刚TRT006 1晶10芯IC:A VL1118+A V2020+4558+F80-100DX-668 2晶10芯针脚定义①-RXD .②-TXD .③VCC .④-GND .⑤-BL IC:Hi2023EC_Hi3102E+5812+F80-100傲天海-吉祥2晶12芯针脚定义①-GND ②-RXD ③-TXD ④VCCIC:GX3001+GX1121+RDA5812高频头+P8075火星漫步LJ6008 1晶10芯IC:HTV903F+AVL1108+M88TS2020+F80-100王牌新一代TD-299Z 针脚定义①- . ②-TXD .③-RXD .④-GND ⑤- IC:Hi2023E+Hi3122+5812王牌HJ360 3晶10芯IC:GX1120+GX3001+TS2020TVW ALKER ABS-2008 1晶6芯IC:D61216GJ+1108E+SHARP头吉祥988 (ZJ-111) 1晶11芯IC:HTV903 +1108+高频头北京北电科林3晶12芯IC:Hi2023+A VL1108EGa+SHARP高频头家家福BEX811 1晶10芯IC:24645K2+M88VS2000+M88TS2020家家福ADE158 IC:HTV903+A VL1108+M88TS2020华星科技2晶IC:Hi2023+A VL1108+5812亚视达ABR-S(H11) 2晶10芯IC:HTV903+1108E+A V2020HSTAR 3晶10芯IC:Hi2023+A VL1108EGa+M88IS2020长江电讯ABS-2008型铁壳(9针接口) IC:D61216GJ+A VL1108EG+夏普头全家福3晶IC:Hi2023E+A VL1108EG+M88TS2020畅想BEX818 1晶10芯IC:HTV903+A VL1108+A V2020必佳GF-901 2晶10芯针脚定义①-GND .②-RXD .③-TXD .④VCC IC:HTV903+1108+A V2020KSP600G飓风(华亚) 2晶10芯针脚定义①-GND ②-TXD ③-RXD ④VCC IC:HTV903+1108+M88TS2020+25D80万家乐TB002 (5针) IC:Hi2023EC+Hi3102E+M88TS2020+25X80A V万家乐2晶6芯IC:M3330+ALi1108+5812+F80-75奥伟科技ABS-800 3晶(9针接口) IC:GX3001+GX1121+5812奥伟科技ABS-900E 2晶12芯IC:CT216+A VL1108+独立高频头GAIR-08R天眼HSTER3晶10芯IC:Hi2023E+A VL1108+5812飞翔ADE351 2晶10芯IC:HTV903F+A VL1108EG+M88TS2000星视通XC-B268 1晶10芯IC:HTV903+A VL1108+5812星视通XC-C268 1晶11芯IC:HTV903 A VL1108 5812奥维科技ABS-600 3晶12芯IC:GX3001+GX1121+A V2020GM-210825A 3晶10芯IC:Hi2023+A V1108+5812GM-210825A 2晶10芯IC:GX3001+GX1121+5812中国结TRT005 1晶10芯IC:M88VS2000+256454K+M88TS2020万视达118S 3晶10芯IC:Hi2023EC+Hi3121E+5812足球王国ADE266 1晶10芯IC:HTV903F+A VL1108Ga+M88T52000摩托罗拉IC:HM1521+A VL1108+5812现代数码TDX-668B 2晶6芯IC:A VL1108EG+HI2023EC+5812国科广电GKA800 ( 9孔串口) IC:GX3001+A VL1108+EN29LV160AB+夏普头心语BEX838 10芯IC:HTV903F+A VL1108+5812心语BEX838 2晶10芯IC:HTV903F+A VL1108+m88ts2020+GH8211美万嘉MJ-518S 3晶10芯IC:GX3001+GX1121+RDK5812SV A CH-6788 2晶IC:M88VS2000+ES255624K+M88TS2020+EN25F80+AMS1117数码新一代HT702 2晶10芯IC:HTV903F+1108+M88TS2020飓风KSP600G 2晶10芯IC:HTV903+A VL1108+2020板号CH-ABS-S-VS2000-V1.1 2晶6芯IC:2000+2020+255624K斯威特ZL-5188A 1晶13芯IC:2HTV903+A VL1108EGA+夏普高频头中国星2晶6芯IC:ALI3330+ALi1108+5812+F80-75Ji Xiang 208版号ABS-A005B.M 3晶6芯IC:D61216GJ100+A VL1108+S29AL016070TF102+MAXIM2119C欧士达209B 10芯IC:GX1121+GX3001+5037l。

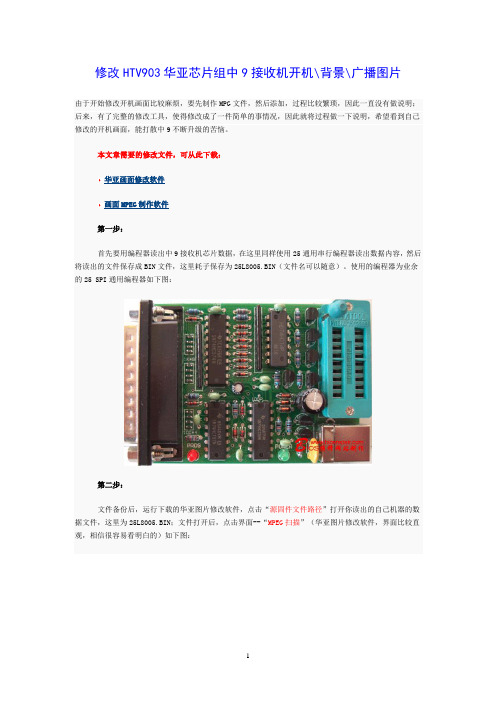

修改HTV903华亚芯片组中9接收机开机\背景\广播图片由于开始修改开机画面比较麻烦，要先制作MPG文件，然后添加，过程比较繁琐，因此一直没有做说明；后来，有了完整的修改工具，使得修改成了一件简单的事情况，因此就将过程做一下说明，希望看到自己修改的开机画面，能打散中9不断升级的苦恼。

本文章需要的修改文件，可从此下载：华亚画面修改软件画面MPEG制作软件第一步：首先要用编程器读出中9接收机芯片数据，在这里同样使用25通用串行编程器读出数据内容，然后将读出的文件保存成BIN文件，这里耗子保存为25L8005.BIN（文件名可以随意）。

使用的编程器为业余的2 5 SPI通用编程器如下图：第二步：文件备份后，运行下载的华亚图片修改软件，点击“源固件文件路径”打开你读出的自己机器的数据文件，这里为25L8005.BIN；文件打开后，点击界面--“MPEG扫描”（华亚图片修改软件，界面比较直观，相信很容易看明白的）如下图：程序会自动搜到文件中第一个图片数据（中9数据文件中多是3幅图片，一幅开机图片，一幅背景图，一幅广播图片），在搜到第一幅图片时，我们要记下图片文件的大小，这个很关键，也是修改是否成功的关键；这里图片大小为32572，如下图红框中标明的：在此界面中，可将图片文件按MPEG或BMP格式分离导出，网友可根据需要自己操作。

不要关闭华亚图片修改软件，在做好MEG图像文件后，还要直接替换图片。

第三步：运行MPEG制作软件，选择“MPG转换”，然后打开你要加入的BMP图片，图片文件分辨率应是720*5 76；设置好做好的MPG文件保存目录；选择“PAL”格式，在大小设置中，输入第二步中得到的图片大小3 2572（注意，这里一定要对应准确），然后点击转换就可以了。

第四步：返回华亚图片修改软件界面，选择“替换MPEG图像”，打开刚才已经做好的MPG文件，此时第一张开机图片就修改完成了。

然后点击“导出”(注意是导出)，将文件导出保存即可（如果要更换所有图片，重复2-4步后，最后将文件导出即可）。

1.基本接线方法2.芯片对应的刷机工具软件：1）.海尔芯片2023或2023E使用(ABS_Flasher_V1.6)。

2）.华亚HTV903芯片（备份使用serial_dump，升级使用serial_app）。

3）.国芯GX3001使用(GxDownloaderIII V2.004)。

4）.M3330使用(Upgrade.exe)。

3.刷机指导海尔（Hi2023，Hi2023E），华亚HTV903(F)，国芯（GX3001，GX6121 等），阿里（ALi M3330E）所需硬件：万用表，刷机小板。

万用表：用于判断各类接收机升级数据接口RX ,TX,GND以及各引脚功能。

刷机小板：该板连接机顶盒最终是3根线：公共地线（GND），读数据（RX），发数据（TX）。

数据接口：公共地线：就是和接天线的头子直通的那根针就是公共地线，用万用表的蜂鸣器档就可以测出他们是通的，如下图打红箭头的天线头子到升级针脚的地就是通的，下图不代表所有机器。

其实公共地可以用眼睛看出来，卸小接收机电路板，看电路板背面，公共地针脚一般都和电路板上的大面积地焊接到一起的，如下图圆圈：最小那个圆圈就是公共地了。

这个公共地就接到小板的GND针脚上。

电源线：区分接收机电源线也有方法，有的接收机电路板上的电源线通常比较粗，可以和RX,TX的引线有着鲜明的对比，且是单独一根引向针脚的，如下图箭头处右起第二根：找到了这根线，当然我们是不能用的，所以不管它了。

此方法只是针对部分接收机。

第二种方法是用万用表电压档测，黑笔接第一个图天线头子处，红笔去测针脚，眼睛读测得的结果，有的接收机电压比较高，已经超过了5V，所以一下就知道不能用它了。

如果有好几根线电压都在3.3V或者5V左右，那么就要近一步区分了。

数据线：两个引脚一定是靠在一起并排到主芯片的，且引线粗细一样，例如下图红色框：也可以用万用表测，大概电压在3.3V或者5V左右；如果是3.3V左右我们就要把小板的接口电压切换到3.3V的跳针那边；5V左右就要切换到5V跳针那边，总之要匹配好。

各型号升级接口针脚定义大全(精)中星9号接收机各厂家芯片资料大全和升级接口针脚定义注意，以下供参考，鉴于山寨有太多的型号，完全一样的外壳和型号，芯片可能完全不同，一定要拆开盒子，看你的是什么芯片组合，以此来选择升级平台和BIN 文件，一定要测量针脚电压，以此来确定如何接线。

品牌产品型号芯片配置高斯贝尔/歌德威尔ABS-208F 3晶14芯针脚定义①-GND .②-TXD .③-RXD .④VCC .⑤-BL IC:AVL1108EG+Hi2023+5812高斯贝尔ABS-208 1晶 14芯 (5针针脚定义①-GND .②-TXD .③-RXD .④VCC .⑤-BL IC:AVL1108EG+Hi2023+5812高斯贝尔ABS-208P/歌德威尔208H 1晶14芯针脚定义①-GND .②-TXD .③-RXD .④ VCC .⑤-BLIC:AVL1108EGi+Hi2023+5812 高斯贝尔ABS-208P/歌德威尔208H 1晶14芯针脚定义①GND. ②TXD. ③RXD ④VCCIC:M3330E+AVL1108EG+AV2020+M12L64164A 高斯贝尔ABS —208FIC:Hi2023+AVL1108EGA+M88TS2020高斯贝尔ABS —208 2晶 14芯 IC:HTV903+1108+5812高斯贝尔ABS-208 3晶 (9针母串口 IC:AVL1108+Hi2023+GAIM-18RIC:D61216GJ100+AVL1108EG+S29AL016D70TF102+ISSI高斯贝尔ABS-208N 铁壳 (9针母串口 IC42s16400F高斯贝尔ABS-208 IC:D61216GJ+AV1108+29AL016D+5812高斯贝尔ABS-208S 1晶 IC:NEC D61216GJ+AVL1108EGa+高频头高斯贝尔ABS-208Q 1晶 14芯IC:AVL1108EGA+M3330E+M12L64164A+AV2020海尔 2晶10芯IC:HI2023E+1108+5812海尔高清OST-666 2晶6芯 IC:M88VS2000+241674K.1+M88TS2020海尔高清OST-666 3晶12芯 IC:High032E+His121+M88TS2020海尔 3晶10芯 (9针接口IC:HI2023E+1108+5812+ESMTM12L64164A-GNR1T80AB 海尔高清OST-666 2晶6芯 IC:Hi2023E+3160+TS2020欧视达ABS-209B 3晶10芯 IC:GX3001+GX1121+LW37欧视达ABS-209B 3晶11芯 IC:GX3001+5037+8211欧视达ABS-309B 3晶11芯 IC:GX3001+GX1121+MGCE5037欧视达AS-900S 1晶11芯 IC:GX6121+25L80+LW37城市之宝BEX868 Y32S-93AT 2晶10芯 IC:HTV903F+AVL1108+TS2020通达Y35S-8BAT/Y35S-8CAT 2晶10芯 IC:HTV903+AVL1108+5812通达Y30S-01BT 2晶12芯 IC:HTV903+AVL1108+2020皇朝HSR-268 10芯 IC:Hi2023+AVL1108+5812小霸王TDX-668E ABS-S1 1晶 6芯 IC:Hi2023+Hi3102+FT8211+HT1117天地星小霸王TDX-328B 1晶10芯 IC:ALi M3328F+5810天地星小霸王TDX-668A (9针接口 IC:HI2023+1108+夏普头天地星小霸王TDX-668B 2晶振IC:HTV903+AVL1108EGA+RDA5812+25L8005天地星小霸王(三星数码王TDX-668B 单晶6芯 .针脚定义①-TXD ②-RXD ③ VCC ④-GND ⑤-BLIC:Hi2023E+RDA5812+AVL1108E+MXT8211a+25L8005天地星（原大盒中星九号）3晶 IC:Hi2023+1108+5037天地星TDX-668B 2晶10芯 IC:Hi2023+AVL1108+5812天地星小霸王TDX-668C 2晶 6芯IC:HTV903+AVL1108EGA+RDK5812+25F80小霸王TDX-328B 1晶10芯 IC:ALi M3328F+5810小霸王TDX-668B 6芯 IC:Hi2023+RDA5812+AVL1108E小霸王TDX-668B 2晶 6芯 IC:HTV903+1108+5812小霸王TDX-668E 1晶 6芯 IC:Hi2023EC+Hi3121+5812小霸王TDX-668E 2晶 6芯 IC:HTV903+1108+5812小霰王XC-B298 1晶 12芯 IC:HTV903-RDA5812-AVL1108小霸王ABS-1388 2晶10芯针脚定义①-GND ②-RXD ③-TXD ④ VCC IC:Hi2023EC+Hi3121+AV2020 小霸王ABS-1688 2晶10芯针脚定义①-GND ②-RXD ③-TXD ④ VCC IC:Hi2023EC+Hi3122E+5812 小霸王GF902 IC:AVL1118a+AV2020+EN25F80索尼高清ABS-S 258 2晶10芯针脚定义①-GND ②-RXD ③-TXD ④ VCC IC:Hi2023EC+Hi3122E+5812索尼高清ABS-S 258 2晶10芯针脚定义①-GND ②-RXD ③-TXD ④ VCC IC:Hi3102E+Hi2023EC+AV2020 太阳红TYH-279ABS/289ABS/299ABS 2晶10芯针脚定义①-GND ②-RXD ③-TXD ④ VCC IC:Hi2023EC+Hi3121+AV2020 松下科技星TDX-668B1/松下科技星-668E IC:Hi3102E+Hi2023EC+5812松下科技星TDX-668B 2晶6芯 IC:HTV903FH42+AVL1108EGA+RGK5812 松下科技星668B 2晶6芯 Hi2023(E0908+EVl1108EG2+5812松下科技星-668C 2晶 6芯针脚定义①-RX .②-TX .③-GND .④ VCC. ⑤-BLIC:AVL1108EG+HTV903F+5812松下科技星668E 2晶6芯 IC:HV903+AVL1108E+5812松下科技星/海尔数码/海信数码单双晶 6芯 IC:Hi2023E+Hi3102(Hi3121+5812 松下科技星TDX-668B 2晶 6芯针脚定义①-RXD .②-TXD .③-GND .④ VCC. ⑤-BLIC:Hi2023+AVL1108+5812+25L8005 松下高清 SX168 3晶 6芯IC:HTV903F+AVL1108+AV2020松下数码王P-269A 2晶 6芯 IC:Hi2023E+Hi3122+AV2020松下高清OST168 2晶10芯 IC:Hi2023E+Hi3121+AV2020松下科技PS-228 11芯 IC:Hi2023+Hi3122+5812松下科技PS-228 2晶 6芯 IC:M88VS2000+M88TS2020+ES261474K松下科技PS-228 1晶12芯N88VS2000+ES261344K+M88TS2020高频头+T25P80+S163816STS松下科技PS-228 2晶 IC:HTV903+1108+2020松下科技PS-228 2晶 10芯 IC:GX3001+GX1211+5812松下数码王OST-266 10芯 (4针针脚定义①-GND ②-RXD ③-TXD ④ VCC IC:Hi2023E+Hi3106+2020松下数码王OST-266 2晶 6芯 IC:M88VS2000+M88TS2020+261414k+25F80 松下数码王OST-266 2晶 6芯 IC:Hi2023E+Hi3102E+ M88TS2020+MXT8211 松下高清OST-466 2晶10芯 IC:Hi2023e+Hi3121+MBBTS2020+MBDA80CG 松下科技星 3晶 6芯 IC:Hi2023+AVL1108+WGCE5037松下科技星. 海尔数码. 海信数码单双晶+6芯 IC:Hi2023E+Hi3102(3121+5812 中星科技单晶14芯 IC:Hi2023E+1108+5812+25L8单晶14芯中星科技ZG-N02 12芯 IC:GX3001+AV2020中星科技 2晶 10芯针脚定义①-GND ②-RXD ③-TXD ④ VCCIC:Hi2023EC+Hi3102E+5812+M12L64164A 中兴科技ABS-S323 2晶 10芯IC:Hi2023EC+HI3102E+5812+M12L64164A村村通ABS-S323- 2晶10芯针脚定义①-GND ②-RXD ③-TXD ④ VCC IC:Hi2023EC+Hi3122E+5812 村村通 2晶6芯 IC:HN4+0001+5812村村通ZL5188 1晶13芯 IC:HTV903+1108+SHARP高频头村村通ZL-5188A 2晶11芯 IC:HTV903+AVL1108+RDK5812村村通ZL-5188B 2晶13芯 IC:HTV903+AVL1108+RDK5812村村通ZL-5188B 2晶10芯 IC:HTV903+AVL1108EGA+5812村村通ZL5188B 1晶13芯 IC:HTV903+AV1108+SHARP6306村村通ZJ-11 IC:HTV903+1108+夏普头S7ZH6306村村通wx-666 3晶10芯 IC:GX3001+GX1121+RDK5812村村通ZL-6188 2晶10芯 IC:HTV903+AVL1108EGA+5812村村通ZL-6188C 10芯 IC:GX3001+GX1121+RDK5812村村通DTH(铁壳 3晶12芯 IC:AVL1108EG+HTV903F+AV2020村村通001 3晶10芯 IC:GX3001+GX1121+RDK5812村村通ABS-S GD-1008 3晶10芯IC:Hi2023E+AVL1108E+ZL10037+F16-100HIP村村通 ABS-S888A IC:Hi2023EC+Hi3121+ET8211+RDA5812+25X80视美人ABS-S PS-1288 2晶10芯 IC:Hi3102E+Hi2023EC+AV2020视美人PS-1288 ICM88VS2000+ES256454K+M88TS2020视美人 2晶10芯 IC:Hi2023+3106+AV2020太平鸟HJ321 3晶10芯针脚定义①-GND .②-RXD .③-TXD .④ VCC IC:GX3001+GX1121+TS2020 太平鸟HJ321 3晶11芯 IC:GX3001+GX1121+5812焦点yj5888 2晶10芯 IC:HTV903+AVL1108+RDA5812幸运之星YJ5988 2晶 10芯 IC:HTV903F+AVL1108EGa+AV2020克莱尔HT701 1晶10芯 IC:AVL1108EG+HTV903F+M88TS2000中电电子J-6288 ABS-S 3晶12芯 IC:GX3001+GX1121+5812小福星 3晶 11芯针脚定义①-GND .②-(空 .③-RXD .④-TXDIC:GX3001+GX1121+5812 东仕DIS-2000K 单晶10芯IC:HTV903F+AVL1108E+AV2020Souy Ericsson英文机 2晶10芯 IC:GX3001+GX1121+AV2020歌德威尔ABS-208H/高斯贝尔208P 3晶14芯针脚定义①-GND .②-TXD .③-RXD .④ VCCIC:M3330E+AVL1108EG+AV2020+M12L64164吉祥ABS-208CIC:Hi2023+AVL1108EGa+GST GAIM-18R ABS-STUNER吉祥ABS-2009B 3晶 14芯 IC:GX3001+GX1121+RDK5812吉祥ABS-2009大铁壳 2晶 IC:GX3001+GX1121+夏普高频头ABS-2009 2晶 12芯 IC:HTV903+1108+GAIM-18R歌德威尔ABS-208 3晶 6芯 IC:D61216GJ+1108+5812歌德威尔ABS-208 3晶 14芯 (9针接口 IC:M3330+1108+5812ABS-S LX-3688A 1晶12芯 IC:GX3001+GX1121+5812现代 V4、V5 3晶9芯IC:GX3001+GX1121+5812+EN25D80+HY57V641620ETP-6集信科技 V6铁壳(海尔机芯 3晶9芯针脚定义① VCC .②-TXD .③-RXD .④-GNDIC:1108EG(Hi3121+Hi2023+5812. 集信科技 V4.V6(铁壳 2晶9芯 ( B型针脚定义① VCC .②-RXD .③-TXD .④-GND IC:0001(GX3001+HN4F74+5812 集信科技 V4 .V6(铁壳 2晶 10芯针脚定义① VCC. ②-RXD . ③-TXD . ④-GNDIC:00001(GX3001+HN4LSW+S6416AHTA+5812集信科技 V4.V6(铁壳IC:HN4LSW+S6416AHTA-6BZH+EN25F80-1000CP+5812 集信科技 V4.V6(铁壳IC:0002P1M43700ta06+5812+EN25F80+TM8211+POL4558 集信科技 V4.V51晶10芯 (A型针脚定义① VCC .②-RXD .③-TXD .④-GNDIC:0002(GX6121+5812+M12L64164A 艾雷特 2晶10芯IC:M88VS2000+ES256454K+M88TS2020艾雷特V5 IC:HN4F910931M2EE+0001G1K729-1TA060932+5812艾雷特ALT5812 IC:GX3001+GX1121+5812艾雷特ALT600A 2晶 11芯 IC:M3330E+AVL108的+夏普高频头艾雷特ALT600A/吉祥ABS-2009 2晶IC:GX3001+GX1121-ES29L160FB+SHARP高频头艾雷特ALT600GIC:HTV903+AVL1108+25L160+ST2020(Y32S-8BAT 081113艾雷特ALT6812 1晶 10芯 IC:GX6121+RDA5812+ZB-1A艾雷特ALT6815 1晶 10芯 IC:GX6121-RDA5812-2B-1A艾雷特ALT7815 3晶 10芯 IC:GX3001+1121+TS2020艾雷特 1000 黑珍珠 V4.V5 1晶 10芯IC:0002(GX6121+EEPLDA+5812+M12L64164A 艾雷特 alt 7812 3晶10芯IC:GX3001+GX1121+5812艾雷特ALT7812 3晶11芯针脚定义① VCC .②-RXD .③-TXD .④-GND IC:GX3001+GX1121+5812艾雷特ALT600c 2晶10芯 IC:GX3001+GX1121+5812艾雷特ALT600c 2晶11芯 IC:GX3001+GX1121+5812艾雷特ALT600c 1晶11芯 IC:CH216H+AVL1108+C6XS-8CA深圳亿通DVB-V5 10芯IC:HN4N46+EN25F80+G1N540-1TA06+IS42S16400-7T+5812亿通电子WS-3688ZL 1晶10芯 IC:Hi2023EC+Hi3102E+AV2020中大WS-3688ZJ (铁壳 1晶 10芯针脚定义①-GND .②-RXD .③-TXD .④ VCC IC:Hi2023EC+Hi3102E+AV2020 中大WS-3688ZJ (铁壳 2晶 10芯 IC:Hi2023+AVL1108EG+夏普高频头皇视HSR-208A 2晶10芯 IC:Hi2023E+AVL1108EG+AV2020皇视HSR-208B 2晶10芯 IC:Hi2023+1108+2020皇视HSR-208B 单晶10芯 IC:3330+1108+2020皇视HSR-208B 单晶10芯针脚定义①-GND ②-TXD ③-RXD ④-VCC IC:Hi2023EC+Hi3102+AV2020 皇视HSR-2090 2晶11芯 IC:Hi2023+1108EGa+夏普头++EN29LV160皇视HSR-210A 单晶6芯 IC:Hi2023ec+Hi3122e+AV2020皇视HSR-260A 铁盒 2晶10芯 IC:Hi+1108+SHARP夏普头皇视HRS-268 3晶10芯 IC:Hi2023EC+Hi3102E+AV2020皇视HRS-268 2晶10芯 IC:Hi2023EC+Hi3121+5812皇视HSR-268 单晶10线 IC:HTV903+AVL1108+5812皇视HSR-268 单晶10线 IC:Hi2023+Hi3121+AV2020皇视HRS-268 3晶10芯 IC:Hi2023EC+AVL1108+5812皇视HSR-260B 3晶10芯 IC:Hi2023+1108+2020皇视HSR-260B/索尼高清258 1晶10芯 IC:2023E+3121+AV2020皇视HSR-260B 3晶10芯 IC:HI2023+1108+5812皇朝HSR-268 10芯 IC:Hi2023+AVL1108+5812凯恩斯KES-2066S 6芯针脚定义①-TXD .②-RXD .③ VCC .④-GND .⑤-BLIC:Hi3122E+Hi2023ECE+N25F80 凯恩斯KES-2077Z 1晶 6芯针脚定义①-TXD .②-RXD .③ VCC .④-GND .⑤-BLIC:Hi2023EC+3122E+5812 凯恩斯2077ABS 2晶 10芯 IC:M3330+AVL1108+5812 凯恩斯2077ABS 2晶 10芯 IC:Hi2023+1108E+5812+25L800凯恩斯KES-2088S 2晶6芯 IC:Hi2023EC+HI3102E+RDA5812凯恩斯KES-2088S 2晶 10芯 IC:Hi2023EC+HI3102E+RDA5812凯恩斯KES-2088S 2晶 6芯针脚定义①-TXD .②-RXD .③ VCC .④-GND .⑤-BLIC:Hi2023EC+HI3122E+RDA5812 凯恩斯KES-2088Z (5针.针脚定义①-TXD .②-RXD .③ VCC .④-GND .⑤-BLIC:Hi2023EC+HI3102E+RDA5812 凯恩斯KES-2099S 2晶 6芯IC:Hi2023EC+Hi3102E+5812+25L80凯恩斯KES-2188T 3晶 10芯 IC:Hi2023+1108+5812凯恩斯KES-2188T 3晶 12芯 IC:Hi2023+1108E+5037凯恩斯KES-2288S 3晶 10芯 IC:M3330E+AVL1108+RDA5812+M12L64164A 凯恩斯KES-2688b 2晶 10芯 IC:Hi2023e+1108e+5812凯恩斯KES-2688S 2晶 10芯 IC:Hi2023e+1108e+5812凯恩斯KES-2788S 3晶 10芯 IC:Hi2023E+AVL1108EGa+5812凯恩斯KES-2788S 2晶 6芯 IC:Hi2023EC+Hi3122E+5812凯恩斯KES-5188 11芯 IC:HTV903+AVL1108EGA+AV2020凯恩斯KES-5188A 铁盒 2晶 10芯IC:HTV903F+AVL1108+RDK5812+F80+PT8211 凯恩斯KES-5188B 2晶 13芯IC:HTV903+RDA5812+AVL1108+8211+F80美路 3晶 13芯 IC:Hi2023E+1108+2119美路 2晶 12芯 IC:GX3003+GX1121+5812美路MR-1809 IC:Hi2023E+AVL1108E+高频头MAX2119C美路MR-5598铁壳 3晶 12芯 IC:GX3003+GX1121+5812美路MR-5598 3晶 12芯针脚定义① VCC. ②-RXD .③-TXD .④-GND IC:Hi2023E+1108+2119C美路-5798 IC:Hi2023E+1108+2119C美路-5598 IC:Hi2023+1108+GAIM-18R+29lv160ZY 5518A 2晶 10芯 IC:Hi2023E+3102E+5812万利达ZY-5518A 1晶 6芯 ((5针 IC:Hi2023E+Hi3102E+5812万利达ZY-5518A 2晶10芯 IC:CX3001+GX1121+5812万利达ZY-5518A 3晶10芯 (9针接口 IC:Hi2023+1108+5812长虹新一代 3晶10芯 IC:HI2023E+1108E+FL016ALF长虹新一代，海尔数码、海信数码单双晶体 6芯 IC:HI2023E+3102(3121+5812 长虹数码CH930 3晶12芯 IC:HTV903F+1108+AV2020+M80长虹精品TC-6688ABS 2晶10芯 IC:HTV903+AVL1108EG+5812长虹精工YJ5978 1晶10芯 IC:HTV903F+1108EGa+2000+F80-100+8211长虹KES-2099S 2晶5芯 IC:Hi2023+Hi3102E+5812长虹KES 2晶 6芯 IC:Hi2023+Hi3102+5812长虹CH920 3晶6芯 IC:HTV903F+1108EGa+AV2020+25L80航天天信WTD198J 2晶12芯 (9针接口IC:GX3001+GX1121+5812+ES29LV160FB-70TG 航天珠江 WTD-198J 2晶12芯IC:GX3001+GX1121+5812航天珠江 ABS-209B IC:GX3001+GX1121++WGSE5037航天数码ABS-3809 2晶12芯 IC:GX3001+GX1121+5812航天直播HT-168 3晶12芯 IC:Hi2023+1108+夏普头航天高清王-HS-166 2晶12芯 IC:Hi2023EC+Hi3102E+RDA5812航天高清王HS-169 2晶12芯针脚定义①-GND .②-TX .③-RX .④-VCC IC:Hi2023EC+3122+5812天诚TCD-219 2晶 10芯 IC:Hi2023EC+Hi3121+5812天诚TCD-219ABS 2晶10芯 IC:M3330E+AVL1108EGA+5812天诚TCD-299Z 2晶10芯 IC:Hi2023+3206+5812天诚TD-299Z 2晶5芯 IC:Hi2023+3206+5812天诚TD-2992 2晶6芯 IC:Hi3122E+Hi2023E+5812+F80+MXT8211天诚539 2晶10芯 IC:HTV903+AV1108+5812天诚519型 2晶10芯 IC:HTV903+1108E+5812天诚TCD-239ABS 3晶10芯 IC:M3330+1108+5812天诚TCD-239ABS 2晶10芯 IC:Hi2023+1108E+5812天诚TCD-239 2晶10芯 IC:M3330E+1108E+5812天诚TCD-279 2晶10芯 IC:Hi2023EC+Hi3102E+5812天诚TCD-299ABS 2晶10芯 IC:Hi2023EC+Hi3121+5812天诚TCD-319ABS 3晶10芯 IC:Hi2023E0914+AVL1108EGa+RDA5812 天诚TCD-319ABS 3晶12芯 IC:Hi2302+AVL1108+5037天诚TCD-369ABS 3晶10芯 IC:Hi2023+1108+5812天诚TCD-369ABS 3晶10芯 IC:M3330E+1108+5812天诚TCD-369ABS 3晶5芯 IC:Hi2023+1108+WCGE5037天诚TCD-509ABS 3晶10芯 IC:M3330E-AVL1108EGa-5812天诚TCD-509ABS 10芯 (5针 IC:Hi2023+AVL1108+5812+M12L6416A天诚TCD-539ABS 2晶10芯 (5针针脚定义①-RX .②-TX .③ VCC .④-GND .⑤-BLIC:M3330E+AVL1108+25L80+5812 天诚TCD-579ABS 2晶10芯IC:Hi2023+Hi1108+5812天诚TCD-579ABS 3晶10芯 IC:HiM3330+AVL1108EGa+RDA5812天诚TCD-589ABS 3晶10芯 IC:Hi2023+1108+5812天诚TCD-689ABS 铁壳机 2晶12芯 (9针接口 IC:Hi2023+AVL1108+夏普头天诚TC-ABS1108A 11芯 IC:Hi2023EC+AVL1108+5812TCD--239ABS 2晶10芯 IC:M3330E+AVL1108E+5812TCD-339ABS 3晶10芯 (9针接口 IC:Hi2023+1108+5812TCD-509ABS 3晶10芯 IC:Hi2023E0915+AVL1108EGa+RDA5812TCD-509ABS 2晶10芯 (5针 IC:Hi2023EC+HI3121+5812TCD-519ABS 2晶10芯 IC:Hi2023+AVL1108+5812TCD-599 2晶10芯 IC:M3330+AVL1008+5812TCD-219ABS 2晶振 10芯针脚定义①-TXD .②-RXD .③-VCC .④-GND .⑤-BLIC:Hi2023EC+Hi3121+5812爱普思DVB-2568 3晶10芯 IC:HTV903+1121+2020卓异5518A 3晶10芯 IC:Hi2023E+1108+5812卓异5518A(铁壳3晶11芯 IC:Hi2023E+1108+5812卓异5518A(铁壳2晶11芯 (9针接口 IC:Hi2023+1108+夏普独立高频头卓异5518A G 1晶10芯爱百信针脚定义①-GND .②-TXD .③-RXD .④ VCC IC:HTV903+AVL1108+5812 卓异ZY-5518A G 驰骋天下针脚定义①-GND .②-RXD .③-TXD .④ VCCIC:HTV903+AVL1108+5812+F80卓异5518AG 2晶11芯针脚定义①-GND .②-RXD .③-TXD .④ VCC ⑤-BL IC:Hi2023E+1108+5812 卓异ZY-5518A H 春 1晶6芯针脚定义①-GND .②-TXD .③-RXD .④ VCC IC:GX3001+5812+25L8005 卓异ZY-5518A H 春 2晶10芯针脚定义①-GND .②-TXD .③-RXD .④ VCC .⑤-BLIC:Hi2023E+HI3121+5812+F25L008A 卓异ZY-5518A H 秋针脚定义①-GND .②-RXD .③-TXD .④ VCC 升级接口在内部PCB 上IC:GX6121+5812+F80 卓异ZY-5518A H 秋 1晶10芯针脚定义①-GND .②-RXD .③-TXD .④ VCC ⑤-BLIC:Hi2023EC+Hi3102E+5812+F80-100 卓异ZY-5518A H至尊王牌 2晶10芯针脚定义①-GND .②-TXD .③-RXD .④ VCCIC:GX3001+GX1121+5812+25L8005 卓异ZY-5518A H 财富 2晶6 芯针脚定义①-GND .②-TXD .③-RXD .④ VCC .⑤-BLIC:芯片掩磨+5812+80L100绿达PS-1288 3晶12芯 IC:Hi2023E+ABS090520+M88TS2020绿达PS-1288 2晶12芯 IC:Hi2023+Hi3021+AV2020绿达视美人\卓异 1晶10芯 IC:Hi2023EC+Hi3121+2020绿达金统帅 3晶10芯 IC:M3330+1108+5812三星DQ88/DQ66 IC:HTV903F+AVL1108+AV2020三星高清王 2晶12芯 IC:GX3001+GX1121+5812三星高清 DQ88 3晶12芯 IC:HTV903F+AVL1108+AV2020三星数码王TDX668B 2晶6芯针脚定义①-RXD .②-TXD .③-GND .④ VCC. ⑤-BL IC:Hi2023+1108+5812 三星数码王TDX668B 2晶6芯 IC:HTV903F+AVL1108E+5812三星数码王668C 2晶6芯 IC:HTV903F+AVL1108E+5812三星数码王TDX668E 1晶6芯 IC:Hi2023EC+3102C+5812三星HSR-208C 1晶 10芯 IC:Hi2023E+Hi3102+MXT8211+AV2020+F25L08pA 三星小霸王ABS-S 2009 2晶10芯 IC:CX3001+CX1121+5812三星小霸王2900 (9针接口 IC:Hi2023E+AVL1108+MAX2119三星王国-KL6350 1晶11芯 IC:HTV903+AVL1108EGa+EDA5812开门红KSP638 2晶10芯 IC:HTV903F+AVL1108E+AV2020开门红KSP638 1晶10芯 IC:CT216H+AVL1108EGa+AV2020日立创新TDX-668B 2晶6芯针脚定义①-RXD .②-TXD .③-GND .④ VCC. ⑤-BLIC:Hi2023+AVL1108+5812志高之星HS166 2晶12芯 IC:Hi3102+Hi2023+5812志高之星HS169 2晶 12芯IC:Hi2023EC+Hi3012E+RDA5812A+EM638165TS-6G金牛ABS-1108 3晶10芯 IC:Hi2023+1108+5812小灵通 2晶6线 IC:Hi2023+1108+5812福临门ABS-S 3晶9线 IC:GX1121+GX3001+5812C60S-93AT 单晶10芯 IC:CT216H+AVL1108EGa+AV2020ABS-2301 单晶10芯针脚定义①-GND. ②-TXD. ③-RX .④ VCCIC:Hi2023EC+Hi3211E+5812+25L8005 其乐达CT216 2晶10芯IC:CT216+1108+AV2020科海6228 1晶11芯 IC:HTV903+AVL1108EGa+RDa5812+25X16AVSIG 科海6228-CT216H 1晶11芯 IC:CT216H+1108EGa+M88TS2020科海C623S-91AT 单晶10芯 IC:CT210H+AVL1108+2020科海炫彩6888 IC:HTV903+AVL1108EGa+RDa5812科海2888（小天使）2晶10芯 IC:HTV903+AVL1108EGa+RDa5812大旗920 3晶12芯 IC:HTV903+AVL1108+AV2020大旗DQ920 3晶12芯 IC:GX3001+GX1121+5812+25X16大旗930 3晶12芯 IC:HTV903+AVL1108+AV2020众昌电子ABS--2088 2晶10芯 IC:Hi2023+AVL1108+5812众昌电子ABS-2087 2晶10芯 IC:M3330+AVL1108+5812创维S600 3晶 IC:M3330E+AVL1108E+5812创维新一代 3晶10芯 IC:Hi2023E+1108+5037+FL016A中广通XC-B188 3晶12芯 IC:GX3001+GX1121+5812深圳知音ABSTAR KT-2309 3晶10芯 IC:Hi2023+AVL1108E+5812知音科技ABSTAR KT1028H 2晶振10芯 IC:Hi2023+AVL1108+GSTGAIM-18R铁壳ABS-2009 2晶11芯 IC:Hi2023+1108+夏普头王牌数码OST-366 2晶6芯针脚定义①-GND ②-RXD .③-TXD .④ VCC IC:Hi3102+Hi2023EC+AV2020王牌数码王GM-ABS1108A 2晶 10芯针脚定义①-GND .②-TXD .③-RXD .④ VCCIC:GX3001+GX1121+5812+25L8005 王牌数码王GM-ABS1108A 10芯IC:Hi2023+AVL1108+5812JIXIANG ABS-208 2晶 14芯 (9针接口 IC:Hi2023+1108+GST GAIM-18R ABS TUNER 夏普头 JIXIANG-ABS208 2晶 IC:D6121+1108+GST高频头East Star 2晶 10芯 IC:M3330-1108-GST GAIM-18R高频头小福星abs 2008 3晶 12芯 IC:GX3001+GX1211+5812通达C60S-93AT/C62S-91AT 1晶 10芯 IC:CT216H+AVL1108E+2020威特斯ZL-5188A 2晶 13芯 IC:HTV903+AVL1108+RDK5812威特斯ZL-5188B 2晶 11芯 IC:GX3001+GX1121+5812迷你星 3晶 13芯 IC:GX3001+GX1121+5812+F16-100HIP高星HS-312 3晶 12芯 IC:GX3001+GX1121+5812北大高科 3晶 9芯 IC:GX3001+GX1211+5812思达科ABS-S 801型 2晶 10芯 IC:GX3001+GX1121+5810思达科ABS-S 802G 2晶 10芯 IC:GX3001+GX1211+5812思达科ABS-S 803A 1晶 10芯 IC:AVL1118+AV2020+25D80V思达科ABS-S 803G IC:GX3001+GX1211+5812思达科ABS-S 806H IC:GX3001+GX1211+5812思达科ABS-S 806H IC:AVL1118+AV2020+DSD4M16G思达科ABS-S 806H IC:HN4J7G+G2A954+5812+25X80思达科ABS-S807 1晶 5芯 IC:AVL1118a+AV2020+806H金霸王JBW-6688 2晶 11芯 IC:HTV903F+AVL1108EGa+AV2020+8211 金霸王JBW-6688 IC:GX3001+GX1211+5812阿德尔ADE-168 IC:HY903+AVL1108EG+AV2020阿德尔 ADE131金刚 IC:HTV903F+AVL1108E+M88TS2020海西小霸王TD299Z 2晶 6芯 IC:Hi2023E+Hi3122+5812同洲CY-668S 1晶 12芯 IC:HM1512+1108+5812喜旺ABS5398 IC:Hi2023+1108E+MAX2119C喜旺ABS-5798 12芯 IC:GX3001+GX1211+5812喜旺ABS-3809 2晶 12芯 IC:GX3001+GX1121+RDA5812希旺598 2晶 12芯 (9针接口 IC:Hi2023+1108+SHRP高频头彩虹视霸CY84 1晶10芯 IC:HTV903F+AVL1108+M88TS2020彩虹视霸A10S-9AAT 1晶10芯 IC:AVL1118+SM42S16400B1-7+F80九洲村村通DVS-398F IC:CT216H+ALV1108+SHRP高频头金星ABS-208 1晶 14芯 IC:Hi2023+AVL1108+铁壳高频头威克 2晶 6芯 (5针 IC:HTV903+1108+5812华尔HR731A1 3晶 12芯 IC:CX3001+CX1121+SHARP高频头爱普斯 3晶 9芯 IC:HTV903+AV2020+AVL1108EG爱普斯2568 3晶 10芯 IC:HTV903+AV2020+AVL1108EG爱普斯 IC:GX3001+GX1211+AV2020+2J10X未来视佳ADEI88 3晶 9芯 IC:HTV903F+AV2020+AVL1108EG黑金刚 TRT006 1晶 10芯 IC:AVL1118+AV2020+4558+F80-100DX-668 2晶 10芯针脚定义①-RXD .②-TXD .③ VCC .④-GND .⑤-BLIC:Hi2023EC_Hi3102E+5812+F80-100 傲天海-吉祥 2晶 12芯针脚定义①-GND ②-RXD ③-TXD ④ VCCIC:GX3001+GX1121+RDA5812高频头+P8075 火星漫步 LJ6008 1晶 10芯IC:HTV903F+AVL1108+M88TS2020+F80-100王牌新一代TD-299Z针脚定义①- . ②-TXD .③-RXD .④-GND ⑤- IC:Hi2023E+Hi3122+5812王牌HJ360 3晶 10芯 IC:GX1120+GX3001+TS2020TVWALKER ABS-2008 1晶 6芯 IC:D61216GJ+1108E+SHARP头吉祥988 (ZJ-111 1晶 11芯 IC:HTV903 +1108+高频头北京北电科林 3晶 12芯 IC:Hi2023+AVL1108EGa+SHARP高频头家家福BEX811 1晶 10芯 IC:24645K2+M88VS2000+M88TS2020家家福ADE158 IC:HTV903+AVL1108+M88TS2020华星科技 2晶 IC:Hi2023+AVL1108+5812亚视达ABR-S(H11 2晶 10芯 IC:HTV903+1108E+AV2020HSTAR 3晶 10芯 IC:Hi2023+AVL1108EGa+M88IS2020长江电讯ABS-2008型铁壳 (9针接口 IC:D61216GJ+AVL1108EG+夏普头全家福 3晶 IC:Hi2023E+AVL1108EG+M88TS2020畅想 BEX818 1晶 10芯 IC:HTV903+AVL1108+AV2020必佳GF-901 2晶 10芯针脚定义①-GND .②-RXD .③-TXD .④ VCC IC:HTV903+1108+AV2020 KSP600G 飓风(华亚 2晶 10芯针脚定义①-GND ②-TXD ③-RXD ④ VCCIC:HTV903+1108+M88TS2020+25D80 万家乐TB002 (5针IC:Hi2023EC+Hi3102E+M88TS2020+25X80AV万家乐 2晶 6芯 IC:M3330+ALi1108+5812+F80-75SV A CH-6788 2晶IC:M88VS2000+ES255624K+M88TS2020+EN25F80+AMS1117 数码新一代HT702 2晶 10芯 IC:HTV903F+1108+M88TS2020飓风KSP600G 2晶 10芯 IC:HTV903+AVL1108+2020板号CH-ABS-S-VS2000-V1.1 2晶 6芯 IC:2000+2020+255624K斯威特ZL-5188A 1晶 13芯 IC:2HTV903+AVL1108EGA+夏普高频头中国星 2晶 6芯 IC:ALI3330+ALi1108+5812+F80-75Ji Xiang 208版号ABS-A005B.M 3晶 6芯IC:D61216GJ100+AVL1108+S29AL016070TF102+MAXIM2119C欧士达209B 10芯 IC:GX1121+GX3001+5037。
