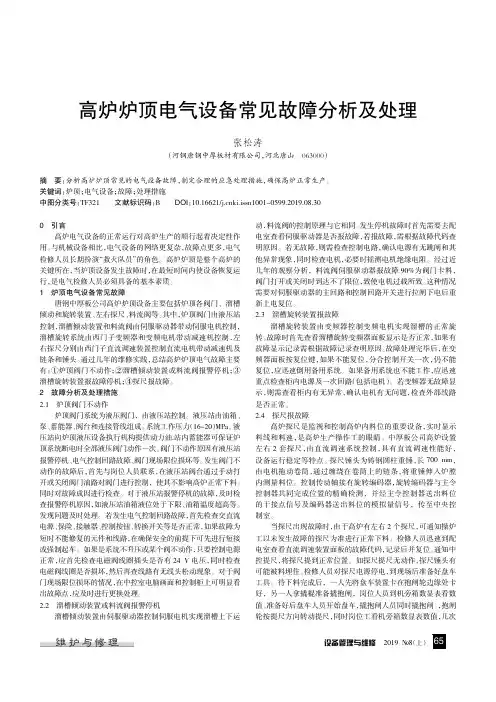

高炉.炉顶设备

5高炉炉顶操作说明一、计算机操作正常情况下，上位机只用于监控设备运行状况，需要手动对设备进行操作时，可根据工艺要求操作监控机上的操作按钮，但关键设备的操作必须进行确认。

操作的同时，必须密切注意设备动作状态信号，以免操作失误。

上位机键盘或鼠标出现异常时，不可乱动、乱操作，应尽快通知维护人员更换，以免误操作引起设备事故。

上位机本身工作出现异常时，首先可考虑重新启动上位机，如重新启动仍不能解决问题，便要通知计算机维护人员进行处理。

上位机监控数据无显示，必须从几个方面进行检查：①是部分数据无显示，还是所有数据无显示。

②CPU的运行灯显示是否正常。

③网络模块NOE有无红灯(fault)显示。

④交换机电源是否正常。

⑤上位机自身工作是否正常，有无错误提示。

然后将检查的情况告之维护人员，这样有利于维护人员快速判断处理。

计算机的操作必须严格遵守计算机操作规程：1、严格遵守计算机的停送电顺序：必须先关闭上位机及显示器，才能停上位机电源。

2、计算机关机后必须等１分钟才能开机，严禁关机后立即开机。

3、在正常情况下，操作人员可以根据画面提示操作与生产有关的监控画面，严禁操作与生产无关的任何应用程序。

4、操作人员进行正常操作时，如计算机显示出现非正常现象，必须请有经验的操作人员或计算机维护人员处理。

严禁不懂装懂，使故障扩大。

5、计算机系统出故障时，必须停止计算机的各项操作，并立即请维护人员处理。

严禁非维护人员擅自操作。

6、严禁非计算机维护人员使用软盘、光盘驱动器或其它一切外存储设备，杜绝任何外来软件在计算机上操作，以免病毒侵入。

7、计算机内的一切程序都是为系统正常运行设置的，非计算机软件维护人员不得随便进行应用程序的删除、添加、设置、备份、恢复等操作。

以免造成计算机系统故障，影响生产。

二、炉顶画面操作1、开机自动进入炉顶系统主画面，在系统画面标题栏中有炉顶控制、炉顶总貌、其他系统、历史数据、设定表等共8个选项菜单，如下图1所示：图 1鼠标左键单击“炉顶总貌”菜单立即弹出炉顶上料系统监控画面，此画面能够监视炉顶上料系统各个阀门、料罐、主皮带、布料器及探尺的运行状态，其中各个设备的重要故障报警在画面上直接红色闪烁提示。

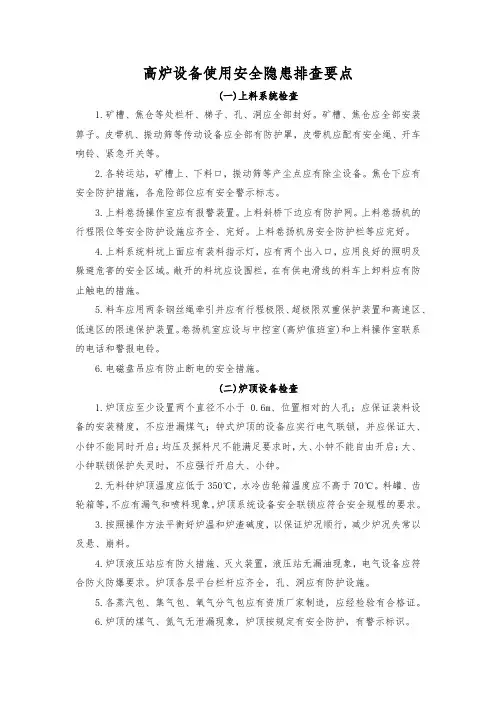

高炉设备使用安全隐患排查要点(一)上料系统检查1.矿槽、焦仓等处栏杆、梯子、孔、洞应全部封好。

矿槽、焦仓应全部安装箅子。

皮带机、振动筛等传动设备应全部有防护罩，皮带机应配有安全绳、开车响铃、紧急开关等。

2.各转运站，矿槽上、下料口，振动筛等产尘点应有除尘设备。

焦仓下应有安全防护措施，各危险部位应有安全警示标志。

3.上料卷扬操作室应有报警装置。

上料斜桥下边应有防护网。

上料卷扬机的行程限位等安全防护设施应齐全、完好。

上料卷扬机房安全防护栏等应完好。

4.上料系统料坑上面应有装料指示灯，应有两个出入口，应用良好的照明及躲避危害的安全区域。

敞开的料坑应设围栏，在有供电滑线的料车上卸料应有防止触电的措施。

5.料车应用两条钢丝绳牵引并应有行程极限、超极限双重保护装置和高速区、低速区的限速保护装置。

卷扬机室应设与中控室(高炉值班室)和上料操作室联系的电话和警报电铃。

6.电磁盘吊应有防止断电的安全措施。

(二)炉顶设备检查1.炉顶应至少设置两个直径不小于0.6m、位置相对的人孔；应保证装料设备的安装精度，不应泄漏煤气；钟式炉顶的设备应实行电气联锁，并应保证大、小钟不能同时开启；均压及探料尺不能满足要求时，大、小钟不能自由开启；大、小钟联锁保护失灵时，不应强行开启大、小钟。

2.无料钟炉顶温度应低于350℃，水冷齿轮箱温度应不高于70℃。

料罐、齿轮箱等，不应有漏气和喷料现象。

炉顶系统设备安全联锁应符合安全规程的要求。

3.按照操作方法平衡好炉温和炉渣碱度，以保证炉况顺行，减少炉况失常以及悬、崩料。

4.炉顶液压站应有防火措施、灭火装置，液压站无漏油现象，电气设备应符合防火防爆要求。

炉顶各层平台栏杆应齐全，孔、洞应有防护设施。

5.各蒸汽包、集气包、氧气分气包应有资质厂家制造，应经检验有合格证。

6.炉顶的煤气、氮气无泄漏现象，炉顶按规定有安全防护，有警示标识。

(三)高炉主体检查1.炉体无裂纹、变形、开裂、基础下沉现象。

炉皮开裂的护炉方案，应制定有保护人员和设备安全的安全措施。

鹏程600m3高炉串罐式无料钟炉顶设备安装方案1．工程概况1.1概况由于业主定购的串罐式无料钟炉顶之关键设备――带波纹补偿器的传动齿轮箱和布料溜槽等迟迟不能到达安装现场，造成该套设备不能正常安装，而高炉顶部钢架平台和其他设备以及高炉上升管下降的安装不能停，否则造成高炉全面停工，使整个施工工期的延误无法估量，因此拟将原来用150t坦克吊吊装串罐式无料钟炉顶设备方案（即顺装）改为用两次倒运吊装方案，即先采用150t坦克吊将已到现场的炉顶上部设备――受料斗、料罐支柱和料罐分别吊至顶部钢架▽＋31m平台和▽＋45m平台进行存放（然后继续进行高炉的上升管和下降管以及炉顶其它设备的安装），待传动齿轮箱和布料溜槽到现场后采用150t坦克吊，将其吊至▽＋20m平台存放。

其后在采用高炉顶部16t、10t电动葫芦及倒链分别将传动齿轮箱、料罐支柱、料罐、受料斗等设备依次吊至安装位置。

故特作此方案。

1.2编制依据1.2.1.北京中鼎泰克编制的《串罐式无料钟炉顶设备安装说明书》. 1.2.2.中钢院设计图1091.44T8《炉顶设备安装图》1.2.3.《机械设备安装工程施工及验收通用规范》GB50231-981.2.4《冶金机械设备安装工程施工及验收规范-炼铁设备》YBJ208-85 1.2.5.中钢院设计图1091.44J5《炉体框架施工图》.1.2.6.中国一冶滦南鹏程项目经理部编制的《鹏程600m3高炉施工组织总设计》.1.3.工程概况.1.3.1. 串罐式无料钟炉顶设备由下列主要部件组成：a.传到齿轮箱（包括波纹管、倾动齿轮箱和中心喉管、布料溜槽）.b.溜槽拆卸装置.c.下阀箱(包括下密封箱).d.料罐，(包括上密封箱).e.受料斗.f.整套柱塞阀装置.g.料罐支柱．1.3.2. 串罐式无料钟炉顶主要设备的重量a. 传到齿轮箱系统----------------16tb料罐系统--------------------------19.8tc. 受料斗系统---------------------18.7t1.3.3. 串罐式无料钟炉顶主要设备的几何尺寸a. 传到齿轮箱系统：3000×3164×1628b料罐系统：3080×3170×4750c. 受料斗系统：2590×4600×45621.4.工程特点1.4.1由于传到齿轮箱系统设备未到使串罐式无料钟炉顶系统设备全不能安装，但炉顶结构安装不能停，若炉顶结构和上升及下降管装完，使上述设备利用现有起重机械无法吊装到位，必须采用两次吊装法，造成施工工效低，工期延续，成本增大．1.4.2.由于第二次吊装需利用炉顶16t电动葫芦作设备的垂直和水平运输，有下列因素需要有措施保证：a.因设备单件重，16t电动葫芦起重量不够，故需增设一台10t 电动葫芦进行抬吊；b.因设备单件体积大，设备的存放、垂直和水平运输需要有足够的空间，故必须对现有的炉顶钢架平台进行加固（▽＋31m、▽＋45m）、予留（▽＋51m），对炉顶16t电动葫芦的吊梁加长、增设新吊梁并对其平台（▽＋65m）加固．待设备吊装完后，还需将其恢复至设计状态．c.设备的吊装运输幅度和高度大，危险性大，需要有可靠的安全保证措施，确保设备和人身安全．2.施工方案2.1施工条件2.1.1.炉顶▽＋56m处的16t和10t电动葫芦安装试车完并能投入正常使用．2.1.2.▽＋31m、▽＋45m、▽＋56m等平台加固完．2.1.3.炉顶钢圈按规范要求安装、找正、焊接完．2.1.4.已到设备按序吊至相应平台上并固定好．2.1.5.设备垂直和水平运输路线中的障碍清除完．上升管和下降管在设备一次倒运完后吊装完．2.1.6.配备相应的通讯器具（对讲机）．2.2.施工标准本工程严格按北京中鼎泰克编制的（安装说明书）、设计文件、国家规范组织施工．具体内容如下：2.2.1. 《机械设备安装工程施工及验收通用规范》GB50231-982.2.2.《冶金机械设备安装工程施工及验收规范―炼铁设备》YBJ2-85 2.2.3.《现场设备、工业管道焊接工程施工及验收规范》GBJ50236-98 2.3.施工准备2.3.1.工程测量．用经纬和水平仪将炉身中心和待安装设备的中心标高投在相应的炉顶平台上．2.3.2.技术交底．a.工程技术人员必须认真阅读设计图纸，包括北京中鼎泰克公司编制的《串罐式无料钟炉顶设备说明书》，并认真组织技术交底和安全交底．b.本方案批准后，工程技术人员必须认真组织施工人员进行方案交底，使每个施工人员明确各自施工任务和方法，不得随意更改施工方案．2.4.施工方法．本工程分四个阶段即：a.平台加固和炉顶起重设备安装阶段.b.现有设备倒运阶段.c.上升和下降管的安装阶段.d.串罐式无料钟炉顶设备安装阶段．2.4.1. 台加固和炉顶起重设备安装阶段.（1）▽＋31m平台加固方法在▽＋37m平台东侧大梁下、▽＋28m平台东侧大梁上各焊2块厚为20mm的连接板，上下各设2个斜支撑（2×[25a槽钢）连接到31米平台东侧。

2024年高炉安全生产的主要工艺过程及主要设备一、供料高炉冶炼用的烧结矿、球团矿、焦炭等原燃料，通过皮带输送机从烧结厂、焦化厂或原料场运到炼铁厂装入各高炉的储矿槽、焦仓，经筛分、称量后备用。

供料设备：主要包括储矿槽、焦仓、料仓闸门（闭锁器）、振动筛、称量斗、皮带输送机、斗式提升机、地坑等。

二、上料由料仓输出的原料、燃料和溶剂，经过筛分、称量后，用料车或皮带按一定比例一批一批有序地输送到高炉炉顶，并卸入炉顶装料设备。

上料设备：主要包括主卷扬、双槽绳轮、料车、斜桥、带式上料机等。

三、装料炉顶装料设备的任务就是把提升到炉顶的炉料，按一定的工作制度装入炉内并使之合理分布，同时炉顶装料设备还要起到炉顶密封的作用。

装料设备分双钟式炉顶设备和无钟炉顶设备两种。

双钟式炉顶设备：主要包括固定受料斗、旋转布料器、直料斗、大钟、小钟、大料斗、小料斗、大小钟液压驱动装置、机械探尺及其卷扬机、均压阀、放散阀等。

无钟炉顶设备：主要包括受料斗、挡料阀、上密封阀、料罐、料流调节阀、下密封阀、布料器、雷达料位计、机械探尺及其卷扬机、均压阀、放散阀等。

四、冶炼高炉冶炼主要是还原过程，把氧化铁还原成含有碳、硅、锰、硫、磷等杂质的生铁。

由鼓风机连续不断地把冷风送到热风炉加热，再通过炉缸周围的风口进入高炉。

由炉顶加入的焦炭和风口鼓入的热空气等燃烧后产生大量的煤气和热量，使矿石源源不断地熔化、还原。

产生的铁水和熔渣储存在高炉炉缸内，定期地由铁口和渣口排出。

主要设备有热风炉设备、高炉炉体设备等。

热风炉设备：主要包括热风炉本体、燃烧器、冷风阀、热风阀、切断阀、调节阀、烟道阀、倒流休风阀、混风阀、助燃风机、引风机、热管换热器、热风直管等。

高炉炉体设备：主要包括高炉本体、煤气上升管、煤气下降管、风口装置（包括鹅颈管、短接、弯头、直吹管、风口套等）、高炉冷却设备（包括冷却壁、冷却板、支梁水箱等）等。

五、产品处理在渣铁处理中，出铁前先从渣口放出熔渣，流入渣罐车的炉渣运至渣场或就在炉前冲成水渣。

高炉本体施工方法及技术措施2.1.1 高炉结构及设备安装主要包括高炉炉壳安装、炉体框架结构安装、炉渣处理设备、炉顶设备、炉体设备、风口平台及出铁场设备的安装。

其中炉顶设备包括装料设备、探料装置、炉顶煤气放散阀、均压阀及排压阀、除尘罩等；炉体设备包括炉体冷却设备、风口装置、渣口装置、铁口装置、煤气取样机炉喉砖、固定测温装置、热风围管吊架等。

风口平台及出铁场设备包括液压泥炮、开口机、液压堵渣机、渣铁沟槽、炉前液压站等。

其施工特点为：高炉主体结构及设备安装大多在露天和高空作业，易受风、雨、雾等自然条件影响；高炉主体结构及设备安装为多工种的立体交叉、多层平行作业、相互干扰因素多，安全防护问题突出；高炉主体结构及设备安装点多，作业面狭窄，配合关系复杂，既有主体工艺线上的关键结构及设备又有辅助生产的配套设备；既有土建、钢结构、设备、管道、耐火材料砌筑、电气仪表的互相穿插施工，又有工序上的互相配合，施工场地平面狭小，地面上有正式建筑物和构筑物，还有大量钢结构件和设备的堆放；受起重能力的限制，难以实现大部件整体吊装，只能在起重设备能力许可的前提下尽可能采用大部件整体吊装，以缩短工期。

新技术、新工艺、新设备对安装质量提出更为严格的要求，加大了施工难度。

2.1.2 下列结构必须在制造厂进行预装配：(1)高炉炉壳；热风炉炉壳；(2)高炉炉顶封板外壳及与其相连的导出管；(3)热风围管；(4)炉顶钢架的主构架；2.1.3 高炉工艺结构及设备安装2.1.3 1 安装方法要点1）安装原则：以炉壳及炉体框架结构为中心，设备为重点，附属及辅助设备相配合组织施工，并与系统设备联动试运转密切结合；2）吊装机具设置：以炉壳及炉壳框架结构吊装为主，设置一台150t履带吊及一台50t 履带吊，进行吊装作业，同时兼顾设备及管道的吊装。

3）大临设施：除水、电、道路（见施工平面图—供水、供电平面图）应满足安装要求外，高炉区还须留有一块或几块足以用来堆放、清洗、组装、试压的场地，以进行炉壳圈段、框架结构、炉顶小框架的组装及阀类的研磨与试压。

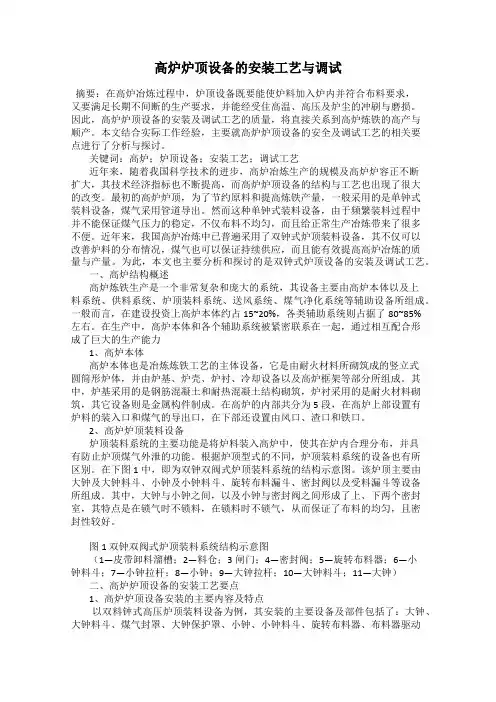

高炉炉顶设备的安装工艺与调试摘要：在高炉冶炼过程中，炉顶设备既要能使炉料加入炉内并符合布料要求，又要满足长期不间断的生产要求，并能经受住高温、高压及炉尘的冲刷与磨损。

因此，高炉炉顶设备的安装及调试工艺的质量，将直接关系到高炉炼铁的高产与顺产。

本文结合实际工作经验，主要就高炉炉顶设备的安全及调试工艺的相关要点进行了分析与探讨。

关键词：高炉；炉顶设备；安装工艺；调试工艺近年来，随着我国科学技术的进步，高炉冶炼生产的规模及高炉炉容正不断扩大，其技术经济指标也不断提高，而高炉炉顶设备的结构与工艺也出现了很大的改变。

最初的高炉炉顶，为了节约原料和提高炼铁产量，一般采用的是单钟式装料设备，煤气采用管道导出。

然而这种单钟式装料设备，由于频繁装料过程中并不能保证煤气压力的稳定，不仅布料不均匀，而且给正常生产冶炼带来了很多不便。

近年来，我国高炉冶炼中已普遍采用了双钟式炉顶装料设备，其不仅可以改善炉料的分布情况，煤气也可以保证持续供应，而且能有效提高高炉冶炼的质量与产量。

为此，本文也主要分析和探讨的是双钟式炉顶设备的安装及调试工艺。

一、高炉结构概述高炉炼铁生产是一个非常复杂和庞大的系统，其设备主要由高炉本体以及上料系统、供料系统、炉顶装料系统、送风系统、煤气净化系统等辅助设备所组成。

一般而言，在建设投资上高炉本体约占15~20%，各类辅助系统则占据了80~85%左右。

在生产中，高炉本体和各个辅助系统被紧密联系在一起，通过相互配合形成了巨大的生产能力1、高炉本体高炉本体也是冶炼炼铁工艺的主体设备，它是由耐火材料所砌筑成的竖立式圆筒形炉体，并由炉基、炉壳、炉衬、冷却设备以及高炉框架等部分所组成。

其中，炉基采用的是钢筋混凝土和耐热混凝土结构砌筑，炉衬采用的是耐火材料砌筑，其它设备则是金属构件制成。

在高炉的内部共分为5段，在高炉上部设置有炉料的装入口和煤气的导出口，在下部还设置由风口、渣口和铁口。

2、高炉炉顶装料设备炉顶装料系统的主要功能是将炉料装入高炉中，使其在炉内合理分布，并具有防止炉顶煤气外泄的功能。

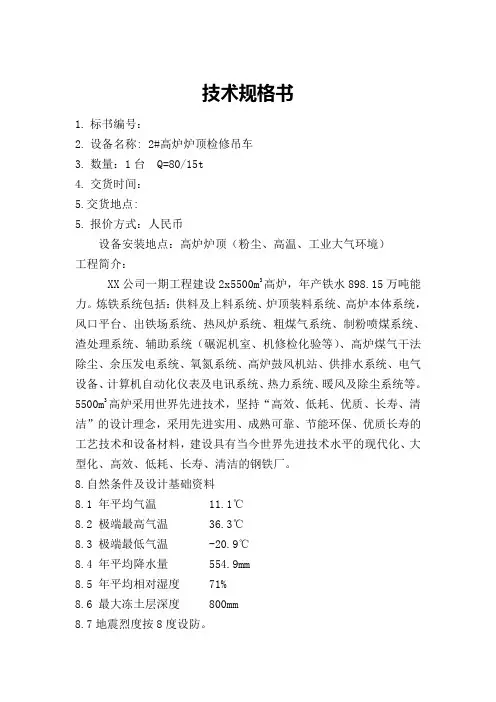

技术规格书1.标书编号：2.设备名称: 2#高炉炉顶检修吊车3.数量：1台 Q=80/15t4.交货时间：5.交货地点:5.报价方式：人民币设备安装地点：高炉炉顶（粉尘、高温、工业大气环境）工程简介：XX公司一期工程建设2x5500m3高炉，年产铁水898.15万吨能力。

炼铁系统包括：供料及上料系统、炉顶装料系统、高炉本体系统，风口平台、出铁场系统、热风炉系统、粗煤气系统、制粉喷煤系统、渣处理系统、辅助系统（碾泥机室、机修检化验等）、高炉煤气干法除尘、余压发电系统、氧氮系统、高炉鼓风机站、供排水系统、电气设备、计算机自动化仪表及电讯系统、热力系统、暖风及除尘系统等。

5500m3高炉采用世界先进技术，坚持“高效、低耗、优质、长寿、清洁”的设计理念，采用先进实用、成熟可靠、节能环保、优质长寿的工艺技术和设备材料，建设具有当今世界先进技术水平的现代化、大型化、高效、低耗、长寿、清洁的钢铁厂。

8.自然条件及设计基础资料8.1 年平均气温 11.1℃8.2 极端最高气温 36.3℃8.3 极端最低气温 -20.9℃8.4 年平均降水量 554.9mm8.5 年平均相对湿度 71%8.6 最大冻土层深度 800mm8.7地震烈度按8度设防。

8.8 工业净环水压力0.2～0.4MPa 温度35℃8.9 工业浊环水压力0.4～0.6MPa 温度35℃8.10 氮气压力0.5～0.7MPa 纯度99.999%8.11低压电 380V/220V/50HZ8.12 高压电 10KV/50HZ9.设备用途及安装位置炉顶80/15t检修吊车在高炉检修时,用于吊装高炉炉顶设备。

作业环境为露天、高空作业，环境：多尘。

10.供电条件交流 380 V（±10％）、50Hz（±1.0Hz）交流 220 V（±10％）、50Hz（±1.0Hz）11.工艺技术条件11.1 高炉数量 1座11.2高炉容积 5500m3★12. 设备性能参数设备技术条件和性能要求要求采用当前国内先进、成熟、可靠的技术,产品质量优良、生产成本低、各项消耗指标均应达到国内先进水平,满足长寿、节能、便于维护的要求。

高炉炉顶系统设计创建时间：2008-08-02高炉炉顶系统设计(blast furnace top system design)将原、燃料按规定的料批和程序经炉顶往炉内装料、布料和对煤气进行密封的设施设计。

设计内容主要包括装料设备能力确定，装料设备型式选择，以及高压炉顶、炉顶结构型式和炉顶附属设备设计。

简史19世纪，高炉采用料斗、料钟组成的钟式装料设备。

1907年，美国马基(MAKEE)公司发明了带旋转布料器的双钟式装料设备，得到广泛应用。

20世纪60年代，随着高炉大型化和炉顶压力的提高，许多国家竞相研制新型装料设备，出现了以双室密封的三钟、四钟型装料设备和使用盘式阀减小密封面的钟阀式装料设备。

1971年，卢森堡鲍尔渥斯(Paul Wurth)公司研制成功无料钟炉顶装料设备。

1972年1月在联邦德国奥古斯特蒂森(August Thyssen)钢铁公司汉博恩(Hutte Hamborn)厂1445m3高炉上首先试用了并罐式无料钟装料设备。

20世纪80年代又出现了串罐式无料钟装料设备。

20世纪70年代以前，中国高炉广泛采用双钟式装料设备。

1979年中国首都钢铁公司1327m3高炉上采用了并罐式无料钟装料设备。

1985年宝山钢铁总厂1号高炉采用了双钟四阀型钟阀式装料设备。

1990年鞍山钢铁公司2580m3高炉采用了串罐式无料钟装料设备。

装料能力的确定为缩短装料时间，装料设备一般都可以贮存最大一批炉料。

对不同料批在规定时间内，按一定的程序，完成装料、布料、均压、放散等操作，以确定生产能力。

装料能力的计算以无料钟装料设备为例，如一批料由焦炭、矿石(C↓O↓)组成时，则一批料的装料总时间T=T1+T2+T3+T4。

其中T1为装完一批料各阀的动作时间(包括上料闸阀、上密封阀、料流调节阀、下密封阀和均排压阀，各阀位置见图4)，s；T2为均压、排压时间，s，T3为上料闸阀排料时间，s；T4为料流调节阀排料时间，s。

1780m3高炉炉顶技术操作规程目录1、无钟炉顶与钟式炉顶的比较......................................................1 2、无钟炉顶形式..................................................................1 3、无钟炉顶基本参数..................................................................1 4、无钟炉顶系统结构.........................................................2 5、串罐无钟炉顶的基本功能.........................................................3 5（1 布料形式 (3)5（2 布料溜槽功能..................................................................3 6、无钟炉顶工艺流程 (4)6（1 装料、布料流程 (4)6(2 均压系统流程...............................................................4 7、无钟炉顶系统控制 (5)7(1 自动控制 (6)7（2 集中键盘手动控制 (7)7（3 机旁手动………………………………………………………………7 8、上料矩阵…………………………………………………………………8 9、不同料线布料溜槽倾角的设定………………………………………8 10、溜槽的极限位置,安全位置及事故控制………………………………9 11、溜槽旋转位置设置……………………………………………………9 12、齿轮箱风冷系统控制……………………………………………………9 13、阀门箱风冷系统控制……………………………………………………10 14、探尺………………………………………………………………………10 15、料溜调节阀控制...............................................................13 16、炉顶液压站控制..................................................................14 17、无钟炉顶技术操作...............................................................15 18、事故处理 (17)18(1 炉顶系统停电 (17)18（2 传动齿轮箱停水 (17)18(3 炉顶系统停N……………………………………………………17 218(4 传动齿轮箱温度过高 (18)18（5 阀门箱温度过高 (18)18(6 料缶“过满” (18)18(7 布料溜槽旋转故障 (19)18(8布料溜槽倾动故障 (19)18（9 布料溜槽旋转电机电流异常 (19)18（10 料缶“料空”不来 (19)1、无钟炉顶与钟式炉顶的比较1（1 可以实现高压操作，延长炉顶寿命。

高炉设备明细高炉设备明细一、高炉矿焦槽工艺图（RF01铁2）1、矿石称量漏斗（右）V=3.8m3 5台TST31备22、矿石称量漏斗（左）V=3.8m3 5台TST31备33、料坑矿石陈列馆量漏斗V=3.8m3 2台TST31备44、焦炭称量漏斗（左、右）各1台TST31备55、矿石振动筛及闸门10台ZBT-130-300参图0296.2.02铁2-10）6、焦炭振动筛及闸门4台TZD-140-240（参图0296.2.02铁2-6）7、杂矿振动给料机及闸门4台TZS-80-1858、校称装置40套TST31备79、手拉葫芦Q=2t H=5m 14台HS210、手拉葫芦Q=2t H=10m 4台HS211、手拉单轨小车Q=2t 18台WA212、电液动鄂式闸门YXZ-50A 2台13、1#碎矿皮带机B=650mm L=67950mm 1台0296K2备714、2#碎矿皮带机B=650mm L=13200mm 1台RF01铁2-715、1#碎焦皮带机B=650mm L=41450mm 1台0296K2备116、2#碎焦皮带机B=650mm L=10700mm 1台RF01铁2-717、矿1#皮带机B=800mm L=26400mm 1台0296K2备318、矿2#皮带机B=800mm L=26400mm 1台0296K2备419、限位拉杆TST31备4.01 22件TST31备2.01 50件二、高炉供料系统工艺（RF01铁1）1、K1#皮带机RF01备1 1台2、K2#皮带机RF01备2 1台3、K3#皮带机RF01备3 1台4、J1#皮带机RF01备4 1台5、J2#皮带机RF01备5 1台6、J3#皮带机RF01备6 1台7、电液动鄂式闸门YEZ-50A 6台8、电葫芦CD12-24 2台9、RF01铁1-5 溜槽（一）2件10、RF01铁1-6 溜槽（二）2件11、RF01铁1-7 溜槽（三）2件12、RF01铁1-8 溜槽（四）2件13、RF01铁1-9 溜槽（五）2件14、RF01铁1-10 溜槽（六）2件15、RF01铁1-11 溜槽（七）2件三、卷扬机室设备0296.2.03铁13-21）探尺卷扬机2台0274.03备17卷扬能力5KN、卷筒直径271mm 提升高度5m提升速度0.802m/s 钢丝绳直径8.8mm 减速机速比17.7 电机Z4-112/4-1 N=4Kw n=1000rpm2) 料车卷扬机1台0274.03备14卷扬能力90KN、卷筒直径1850mm、卷扬速度2.44m/s 工作行程80m、总传动比29.7、钢丝绳直径32.5mm 3）5吨电葫芦1台MD15-31D起升高度6m、轨道型号20a-45a工字钢6）HS3型手拉葫芦1台起升高度6m 起重量3吨7）HS5型手拉葫芦1台起重量5吨起升高度6m8）松绳开闭器2台TST30备15四、探尺及料车卷扬钢丝绳传动（0296.2.03铁12）1）3.8m3料车2台0296.2.03铁12有效容积3.8m3 前后轮的轨距1454mm2）Φ1800双槽绳轮2台TST30备123）YB829-79 钢丝绳6△（30）-32.5-1850-Ⅰ甲镀-左同2根160m/根4）YB829-79 钢丝绳6△（30）-32.5-1850-Ⅰ甲镀-右同2根160m/根5）钢丝绳卡 32右KTH 12件 GB5974.2-866）钢丝绳卡 32左KTH 12件 GB5974.2-867）钢丝绳用普通套环32 4件 GB5974.1-868）Φ200绳轮 14件 TST30备229）Φ200绳轮支架 8件 TST30备2310）Φ200绳轮支架（带轮） 6件 TST30备2411）GB1102-74钢丝绳 6*37-8.7-1850-Ⅰ-光-右同 65米/根12）GB1102-74钢丝绳 6*37-8.7-1850-Ⅰ-光-右同 72米/根五、高炉炉顶设备安装图（RF01铁4）1）无料钟炉顶设备 1套钟鼎泰克2）无料钟设备支架 1套 TST30备193）探尺 2件 TST30备174）10吨手拉葫芦 HS-10 H=6m 4台5）10吨手动单轨小车 WA-Ⅱ H=6m 4台6）3吨手拉葫芦 HS-3 H=10m 1台7）3吨手动单轨小车 WA-Ⅱ H=10m 1台8）5吨手拉葫芦 HS-5 H=6m 2台9）5吨手动单轨小车 WA-Ⅱ H=6m 2台10）2吨手拉葫芦 HS-2 H=8m 2台11）2吨手动单轨小车 WA-Ⅱ H=8m 2台12）金属密封圈Φ2620/Φ2740 S=6 1件不锈钢六、炉前设备 0296.2.03铁191）KD100液压泥炮（左） 1台泥缸容积0.162m3、泥缸直径450mm、炮口直径120mm吐泥速度0.30m/s、油缸直径300mm、工作油压16MPa泥塞工作推力1130KN、压炮角度12o、工作转角160o回转时间15s、炮身水平方向可调角度±3度、工作油压油缸21MPa、压炮力108KN、炮身水平方向可调角度±3.5度2）K DⅡA型同侧式全液压开铁口机 1台钻头直径 60-65mm、钻头转速300r/min、钻孔角度10度钻孔深度2100mm、冲打能量250J、冲打频率40-50Hz、旋转角度150度旋转时间12-15s、送进速度0.025-0.05m/s、反退速度1m/s3）堵渣机 1台堵渣机塞头上升高度1550mm、堵渣机水平行程2030mm堵渣机油路压力8MPa、液压缸直径80mm液压缸工作行程500mm、堵渣机压缩空气压力0.4MPa、空气耗量2Nm3/min冷却水压力≥0.5MPa4) 吊钩桥式起重机 1台 Q=10t Lk=22米 H=16米七、炉体冷却水设备表（0274.03铁4）手动三通球阀Q41F-10P DN32 495个带配套法兰、紧固件对夹蝶阀D371J-10 DN250 8个带配套法兰、紧固件对夹蝶阀D71J-10 DN100 2个带配套法兰、紧固件不锈钢二通球阀Q11F-16 DN32 18个三通旋塞阀X46W-10T DN32 16个带配套法兰、紧固件对夹蝶阀D371J-16 DN250 2个带配套法兰、紧固件对夹蝶阀D371J-10 DN200 20个带配套法兰、紧固件对夹蝶阀D371J-16 DN200 4个带配套法兰、紧固件不锈钢二通球阀Q11F-16P DN50 14个对夹蝶阀D71J-10 DN125 14个带配套法兰、紧固件对夹蝶阀D71J-10 DN50 10个带配套法兰、紧固件对夹蝶阀D71J-10 DN80 1个带配套法兰、紧固件快速接头金属软管QBJR-16/32*1200-KL 30件DN32快速接头金属软管QBJR-16/15*2000-KL 28件DN15金属软管QBJR-16/15*2000-F3 2件DN25 法兰连接自清洗式过滤器DN500 2台配套法兰、连接件暗杆楔式闸阀Z45T-10 DN450 4台配套法兰、紧固件八、炉体冷却设备0274.03铁51）炉体冷却设备1套TST30备42）冷却板封板52件0274.03铁5-63）方头螺栓M42*180 416件8.8级GB8-884）螺母M42 1596件8级GB6170-865）螺栓垫板1596件0274.03铁5-76）方头螺栓M42*300 208件8.8级GB8-887）螺栓密封套1596件0274.03铁5-88）方头螺栓M42*220 972件8.8级GB8-889）水管密封套（一）104件0247.3铁5-910）水管密封套（二）104件0247.3铁5-1011）水管密封套（三）208件0247.3铁5-1112）水管密封套（四）576件0247.3铁5-12九、450m3高炉热风用管吊挂及拉紧装置1套TST30备9十、450m3炉喉钢砖安装1套TST30备8十一、450m3高炉铁口框1套TST30备7十二、450m3渣口设备1套TST30备6十三、450m3高炉风口设备及进风弯管设备14套TST30备5十四、炉顶法兰、溜槽检修孔、人孔、探瘤孔0296.2.03铁61）溜槽检修孔0274.03铁12 1套（包括金属垫）2）炉顶法兰0274.03铁9 1件3）炉顶人孔TST30备11 1件4）探瘤孔TST30备10 8件5）炉顶煤气温度探测器1套十五、粗煤气系统设备029.2.03铁151）3t电葫芦CD1330D 1台2）Φ550炉顶放散阀2台（带电动卷扬机）0296. 2.03铁15-7 3）钢丝绳18NA T6*19S+FC1670 L=240m4)Φ200绳轮 16件 TST30备245）Φ200绳轮支架 16件 TST30备226)绳卡18KTH 9件7）拨灰孔1件TST30备268）套环18 3件9）防闭塞装置TZF-10 2台10）DN1400波纹补偿器4台11）Φ400放散阀1台（配法兰、螺栓、垫片）12）Φ200放散阀1台（配法兰、螺栓、垫片）` 13）钢丝绳12NAT6*19S+FC1470 50米（GB/T8918-1996）14）绳卡12KTH 3件GB/T5976-198615）套环12 1件16）DN1790遮断阀1套带连接件17）Φ400绳轮 4件 TST30备1818）Φ400绳轮支架 4件 TST30备2119）绳卡20KTH 4件GB/T5976-198620）套环20 1件GB/T5974-198621）销轴45*200 GB/T882-198622）DN400电动卸灰球阀1台Q947F-1 带法兰连接件密封垫23）加湿卸灰机HSW-30 1台生产能力1003/h主电机5.5Kw24）700Kg手摇卷扬机1台25）200Kg手摇卷扬机1台26）遮断阀电动卷扬机能力（3.5-5.0t）1台带主令控制器27）2t手动单轨小车1台WA2-128）2t手拉葫芦1台HS2 H=8m29) Φ600人孔9台DT1006十六、热风炉系统设备（RFS450铁2）1）热风阀3台DN1000 R743R 接管尺寸Φ1624*12 L=250mm 2）倒流休风阀1台DN700 R743R 接管尺寸Φ1220*10 L=550mm3）空气切断阀3台DN900 D747H-3 接管尺寸Φ920*10L=330mm4）煤气切断阀3台DN900 D747H-3 接管尺寸Φ920*10 L=330mm5）煤气燃烧阀3台DN900 Z741Y-3 接管尺寸Φ920*10 L=700mm6) 烟道阀3台DN1300 B741W-Ⅱ-3 接管尺寸Φ1424*12 L=750mm7)混风切断阀3台DN600 Z741Y-3 接管尺寸Φ620*8 L=500mm8)冷风阀3台DN900 B741W-Ⅱ-3 接管尺寸Φ920*10 L=700mm9）充风阀3台DN150 Z741Y-3 接管尺寸Φ159*5 L=300mm10）废气阀3台DN300 Z741Y-3 接管尺寸Φ312*6 L=340mm11)煤气放散阀（液压球阀）3台DN150 Q747F-3 接管尺寸Φ159*5 L=395mm 12）煤气吹扫阀（液压球阀）3台DN150 Q747F-3 接管尺寸Φ159*5 L=395mm 13)煤气放散阀（手动球阀）2台 DN150 Q347F-3 接管尺寸Φ159*5 L=395mm 14）电动冷风放风阀（带消音器）1套DN1000 D949W-Ⅰ-3接管尺寸Φ1020*10 L=750mm15）热风支管波纹补偿器3台SGZ3-1600-Ⅱ-J-3 接管尺寸Φ1624*12 L=660mm 16）热风主管波纹补偿器3台SGZ3-1700-Ⅱ-J-3 接管尺寸Φ1724*12 L=650mm 17）热风主管波纹补偿器1台SGZ3-1700-III-J-3 接管尺寸Φ1724*12 L=900mm 18）煤气排水器1台 MPQ-II 允许煤气最高压力21KPa19）导流管 12件 RFS450铁3-520）炉顶人孔 3件 DT100721）Φ600人孔 9件 DT100622）热风主管人孔 350*500 5件 DT256323）卸球孔 6件 DT419524）Φ600烟道人孔 3件 DT147525）带点火孔人孔 3件 DT100826）热风主管拉紧装置 1套 DT524727）热风炉炉箅子及支柱 1套 DT4373所有阀门配连接螺栓及法兰、密封垫片十七、热风炉助燃风机、换热器系统设备 RFS450铁61）助燃风机（带调节阀、进口消音器） 2台 9.19No.16D2）风机出口波纹补偿器 2台 SDZ1-8001 DN8003）风机出口切断阀 DN800 2台 QD947H4）助燃空气放风阀 DN400 1台 D947dH5）烟气换热器 1台地脚尺寸 2688*1260 烟气进出口Φ2300空气进口Φ8102*6空气出口Φ1020*10十八、高炉循环水泵站给排水 0296.3.03水11）离心水泵 500s-59型 3台 Q=1620-2340m3/hH=68-47m 配电机3台Y450-6型N=450Kw 电压10Kv n=970r/min2）水泵 250s-65A 配电机Y315S-4 N=110Kw 2台3）水泵 500s-35A 配电机Y335L-6 N=220Kw 3台4）柴油机应急泵组 1套柴油机驱动500s-59A离心水泵配带自控燃油箱5）方形逆流式玻璃钢冷却塔 GFNGP-700型 4台Q=700m3/h、风机直径Φ4.7m、N=30Kw6) 自清洗过滤器 220LW-500型 1台 Q=500m3/h7) 电动单梁悬挂起重机 DX型Q=5t LK=8m L=9m 1台配电葫芦CD15-9型起重量Q==5t H=9m8) 潜水排污泵 50WQ25-10-1.5型 1台电机N=1.5Kw Q=17.5-30m3/h9) 加药装置 JYB-1000型 1台配电动搅拌机 N=0.75Kw配计量泵1台 LQ=5-125l/h p=1.0wPa 电机N= 0.6Kw十九、冲渣水循环水泵站给排水 RF01水21）单级双吸离心水泵 3台 300S-58A Q=720m3/h H=49配电机Y315M2-4 N=160Kw 3台2）手动单梁悬挂起重机1台SDXQ-2型起重量2t LK=3.5m H=6m二十、铸铁机循环水泵站给排水 RF01水31）离心水泵2台IS200-150-400A Q=224-430m3/h H=477-39m 配电机 2台 Y280S-4型 N=75Kw 380v n=1450r/min 2）手动单轨小车 SG型起重量Q=1t H=6m 1台3）潜水泵 50QW15-15-2.2 Q=15m3/h N =2.2Kw H=15m 1台4）潜水泵 80QW60-13-4 Q=60m3/h N=4Kw H=13m 1台二十一、鼓风机房设备RF450热11）轴流鼓风机A V45-12 1台配套电动机1台止回阀DN1000 1台变速器1台防喘振阀DN400 1台润滑油站1台放散消音器1台动力油站1台自洁式空气过滤器1台高位油箱1台整流栅1台2）天车Q=32/5t L=16.5米1台3）金属硬密封电动蝶阀DN1000 PN1.0 1台4）金属硬密封电动蝶阀DN500 PN1.0 1台5）橡胶接头DN1400 1台6）出口消音器外径Φ1660 L=2800 1台7）曲管压力平衡补偿器DN1000 PN0.6MPa 1台8）整流栅随机图86602 2台二十二、炉体冷却水系统0296.2.03铁41）自清洗滤水器DN450 2台2）快速接头金属软管30根DN32 QBJR-16/32*1200KL3）金属软管（法兰连接）QBJR-16/15*2000-F3 2件L=2000m 4）阀门闸阀 DN450 Z45T-10 4个手动三通球阀DN32 Q41F-10T 495个对夹蝶阀DN250 D371J-10 10个对夹蝶阀DN100 D371J-10 2个三通旋塞阀DN32 X46W-10T 16个对夹蝶阀DN250 D371J-16 2个对夹蝶阀DN200 D371J-10 20个对夹蝶阀DN200 D371J-16 4个对夹蝶阀DN80 D71J-10 1个对夹蝶阀DN125 D71J-10 7个对夹蝶阀DN50 D71J-10 10个三通球阀DN50 Q11F-16T 14个三通球阀DN32 Q11F-16T 18个二十三、炉顶均排压 RF01铁5均压阀 DN200 1台电动阀门 DN100 1台 VED941X-10P放散阀 DN300 1台氮气罐 10m3 1台电动阀门 DN40 2台 VED941X-10P放散消音器 1台二十四、热风炉液压站 1套工作压力 7MPa 油箱容积2000L工作流量Qmax=120L/min 电机2*18.5Kw/1470r/min 二十五、高炉工业管道 0296.2.03铁20蒸汽包 0274.03热1 1套压缩空气气包 0274.03热2 1套二十六、水冲渣系统 RF01铁81）上渣粒化器 0296.2.03铁27 1件2）冲渣沟衬板 RF01铁9 1套3）下渣粒化器 0296.2.03铁27 1件4）10吨抓斗门式起重机 1台轨距15米5）手动蝶阀 SPD371HF-10C DN300 2台二十七、热风炉水系统阀门闸阀Z45-10 DN50 5个带法兰及紧固件闸阀Z45-10 DN15 4个带法兰及紧固件闸阀Z45-10 DN32 4个带法兰及紧固件闸阀Z45-10 DN40 12个带法兰及紧固件闸阀Z45-10 DN250 4个带法兰及紧固件闸阀Z45-10 DN80 2个带法兰及紧固件闸阀Z45-10 DN150 4个带法兰及紧固二十八、矿槽部分（RF01风2）电动蝶阀D941W-1 DN600 10个L=210mm密封装置B=650 4套密封移动小车B=500 2套特轻型通风专用手动蝶阀TQD341W-0.1C DN700 2个L=100mm 特轻型通风专用手动蝶阀TQD341W-0.1C DN300 17个L=100mm 特轻型通风专用手动蝶阀TQD341W-0.1C DN450 14个L=100mm 特轻型通风专用手动蝶阀TQD341W-0.1C DN250 1个L=100mm特轻型通风专用手动蝶阀TQD341W-0.1C DN200 1个L=100mm 特轻型通风专用手动蝶阀TQD341W-0.1C DN400 2个L=100mm 风机入口挠性接头FQJΦ1800--80F 1个L=400mm 风机出口挠性接头FQJ1620*1170—80F 1个L=400mm 消音器TJX—16A 风量：22*10000m3/h 阻力<200Pa 消声量：>25dB(A) 1台电葫芦5吨起升高度10米1台二十九、高炉出铁场除尘内部系统 RF01风4、风31）电动通风蝶阀 D941W-0.5C DN1200 3台配法兰及紧固件2）非金属补偿器 XB2500B300-J DN2500 2台3）引风机 Y4-73No.25D、右0度 1台风量324000-356000m3/h风压4953-5080pa转速 730r/min配用电机 1台 YKK5602-8 （IP44）功率 630Kw 10Kv配用液力耦合器 1台 YQTCGP923/750转速 750r/min4）脉冲布袋除尘器 RFLCM-8-4200 1台处理风量 35*104m3/h 本体阻力小于1500pa5）消音器 TJX-17 1台风量35*104m3/h6）风机出口挠性接头 FUB1625*250-80F L=400 1台7）风机进口挠性接头FUBΦ2500-80F L=400 1台三十、布袋除尘器系统4000*900脉冲反吹段 8件组合人孔 16件 0296.3.02风2-5泄爆阀 XB-42 DN500 8件清堵装置 16件气动卸灰球阀 FQ647AF-2.5 DN300 16个叶轮给料机 KGLJ-Ⅰ-Φ300*450 8个手动明杆平行双闸板闸阀 Z44T-10 DN80 8个波纹补偿器 Z600-2.5/60F DN600 16个电动双偏心蝶阀 D941H-2.5 DN600 16个电动眼镜阀 YJF941X-1 DN600 16个分气包阀 Q11F-16 DN40 8个电动偏心金属密封球阀 Qb941H-10 DN300 2个电动偏心金属密封球阀 Qb941H-10 DN200 8个电动眼镜阀 YJF941X-1 DN1600 1个电动双偏心蝶阀 D941H-2.5 DN1200 16个电动眼镜阀 YJF941X-1 DN1200 1个减压阀 Y42X-16C DN50 1个直管压力平衡式补偿器 ZCP1600-2.5/150G DN1600 1个拉链式输灰机 FU270 输灰量30m3/h斗提机 NE50 输灰量45m3/h贮灰仓 15M3 1个中间钢灰斗 1m3 8个粉尘加湿机KWSZ-60 1个最大卸灰30t/h 带插板阀滤袋及骨架238*8套材质 FMS9803三十一、矿槽除尘外部系统 RF01风11）引风机 1台 Y4-73NO18D.右180度风量 169910-233730m3/h风压 4518-3126pa 转速 960r/min配用电机 1台 Y450-6 功率 315Kw 电压 10Kv2）风机入口挠性接头FQJΦ1800-80F L=400 1台3）电除尘器 1台 HEP54*3 处理风量22*104m3/h有效集尘面积54m24）粉尘加湿机 KWSZ-60 1个最大卸灰30t/h 带插板阀5）插板阀 KLXZ-400*400 3台6）卸灰阀 KFLJ-Ⅱ-400*400 3台7）挠性接头 FQJ1620*1170-80F 3台8）输灰机 FU270 L=16.3米 1台输灰量 40m3/h9）风机挠性接头 FQJ1620*1170-80F L=400 1台10）消音器 1台 TJX-16A 风量 22*104m3/h11）手动单轨小车 1台 SG-3-5 起重量5t 起升高度3-10米三十二、铸铁机工艺 RF01铁61）铸铁机 1套2）100/20t吊钩桥式起重机 s=19.5米 1台3）10t电磁桥式起重机 1台4) 喷浆泵 1台5）前方支柱 RF01铁7 1套。
