论述自动售货机的单片机电路设计
发表时间：2018-05-02T14:43:45.203Z 来源：《建筑学研究前沿》2017年第33期作者：莫佩锦[导读] 自动售货机是能根据投入的钱币自动付货的机器，其是商业自动化的常用设备，不受时间、地点的限制，能节省人力、方便交易。
摘要：自动售货机是能根据投入的钱币自动付货的机器，其是商业自动化的常用设备，不受时间、地点的限制，能节省人力、方便交易。是一种全新的商业零售形式，又被称为24小时营业的微型超市。关键词：自动售货机；单片机；电路设计
一、自动售货机的功能
1.1基础功能
（1）扫码支付
自动售货机采用的支付方式多样，其中微信、支付宝支付是自动售货机常见支付方式。（2）刷卡购物
在网络环境支持情况下，具备多种电子支付功能，如信用卡、储值卡、手机卡等刷卡消费。（3）货币识别
电控系统可配合纸币、硬币识别器增加代金券功能，可识别纸质和硬币类型的代金券。（4）数据下载
应用USB技术，使用一个优盘，就能轻松下载售货机的运营信息，然后使用PC机对下载的数据进行处理，便于运营商掌握不同地区、不同机器、不同商品的售卖情况。
1.2特殊功能
（1）网络运营
将自动售货机当前运营的数据，包括系统状态、系统故障、货道故障、缺货情况、销售数据通过安装在自动售货机上的GPRS模块无线传输到售货机网络服务器，运营人员可以在任何一台联网的电脑上掌握售货机的这些信息，实现自动售货机的大规模运营和网络化管理。
（2）H5购物
自动售货机系统与H5商城结合，支持H5商城选购商品，采用取货码方式去售货机取货的新型购物方式。（3）多媒体显示
采用红外LED触摸屏与物联网技术，自动售货机客户端系统与服务器系统对接，使消费者可通过触摸屏选购售货机的商品，不但取代选货按键，还能使售货机具有传媒功能。
（4）自助缴费
将ATM机系统嵌入到自动售货机中，使自动售货机作为移动、金融终端设备，实现自助缴费业务等。
二、自动售货机的单片机电路设计
由89S51单片机的P3口的接出5个按键，其中有四个作为金钱表示，分别为0.5元、1元、5元、10元，另一个作为退币口。由P1口接4*4键盘电路，通过键盘扫描来控制键盘来选择物品，再通过单片机的P3.1和P3.0口的的串口通信接上74LS164来实现静态显示。显示物品的钱数和买完物品后应退的金钱。89S51目前已成为实际应用市场上新的宠儿，89SXX可像下兼容89CXX等51系列芯片。 AT89S51是一个低功耗，高性能CMOS8位单片机，片内含4kBytesISP的可反复擦写1000次的Flash只读程序存储器，器件采用ATMEL公司的高密度、非易失性存储技术制造，兼容标准MCS-51指令系统及80C51引脚结构，芯片内集成通用8位中央处理器和ISPFlash 存储单元，功能强大的微型计算机的AT89S51可为许多嵌入式控制应用系统提供高性价比的解决方案。
2.1硬件设计
硬件电路组成主要有：控制器、键盘电路、复位电路、保护电路、Money键盘、输入电路、串行口静态、显示电路、发光二极管、显示电路。
（1）键盘电路的设计
键盘是按键或开关的有序组合，本次设计所采用的是第二种――4*4的矩阵式键盘与89S51的P1口相连，通过扫描键盘来选择自己要购买的物品。
（2）电源电路的设计
电源电压的设计较简单，在自动售货机的系统中所用的芯片所需的电压基本上采用5V电压，只需要一片7805作为5V的电压即可。（3）显示电路的设计
在单片机系统中，通常用LED数码显示器来显示各种数字或符号。由于其具有显示清晰、亮度高、使用电压低、寿命长的特点，因此使用非常广泛。
（4）复位电路的设计
单片机的外部复位电路有上电自动复位和按键手动复位两种。上电复位利用电容器充电来实现。上电瞬间，RC电路充电，RST引脚端出现正脉冲，只要RST引脚端保持l0ms以上高电平，就能使单片机有效地复位。按键手动复位又分为按键电平复位和按键脉冲复位，按键电平复位相当于按复位键后复位端通过电阻与Vu电源接通。（5）晶振电路的设计
有一个12MHz的晶振和两个30PF的电容组成。（6）保护电路的设计
基于单片机的自动售货机 摘要 自动售货机是自动化技术在人们生活中的重要应用。随着人们生活质量的不断提高,对自动售货机的性能要求越来越高。自动售货机的主要功能是通过人机对话的形式完成自动售货这一过程。 本文设计了一款以INTEL公司出品的80C51单片机为核心的自动售货机，并且着重详细地介绍了自动售货机的整体系统设计方案、硬件选择基础、软件使用方法及技巧。以80C51作为CPU处理单元连接各个功能模块；以4*4矩阵键盘作为输入控制模块对货物进行种类和数量的选择以及模拟货币的投入功能；以LCD1602液晶作为显示模块来显示当前的购物状态以及货币状态；以LED的显示来表示当前选择货物以及出货的状态。通过Protues7.5单片机电路原理图进行连接布线连接各个模块；再用Keil uVision3专业编译软件完成源程序编译和调试，最终进行自动售货机的实验电路仿真来模拟自动售货。结合工作原理、系统设计、软件编译和实验仿真来实现自动售货这一相关功能。 关键词自动售货机，80C51单片机，编译仿真
ABSTRACT The automatically vending machine is provided the the the important applications of the automation technology in people's lives. With the continuous improvement of people's quality of life, the increasingly high performance requirements of vending machines. Vending machines The main function of the form of man-machine dialogue vending this process. The designed a produced by Intel 80C51 microcontroller as the core vending machines, and emphasizes the detailed description of the overall system design of the vending machines, hardware options, software and the use of methods and techniques. As 80C51 CPU processing unit connected to the various functional modules; 4 * 4 matrix keyboard as an input control module of goods, the choice of the type and number of input and analog currency; LCD1602 LCD as the display module to display the current state of shopping as well as currency state; LED display indicates the current selection of goods and shipment status. By the Protues7.5 microcontroller circuit diagram connecting wiring each module; complete source code to compile and debug then the Keil uVision3 professional compiler software, eventually vending machine experiment circuit simulation to simulate the automatic vending. Combined with the working principle, system design, software compiler and experimental simulation to achieve automatic vending related functions. Keywords automatic vending machine, 80C51 MCU, compiled simulation
AD0809在51单片机中的应用 我们在做一个单片机系统时，常常会遇到这样那样的数据采集，在这些被采集的数据中，大部分可以通过我们的I/O口扩展接口电路直接得到，由于51单片机大部分不带AD转换器，所以模拟量的采集就必须靠A/D或V/F实现。下现我们就来了解一下AD0809与51单片机的接口及其程序设计。 1、AD0809的逻辑结构 ADC0809是8位逐次逼近型A/D转换器。它由一个8路模拟开关、一个地址锁存译码器、一个A/D转换器和一个三态输出锁存器组成（见图1）。多路开关可选通8个模拟通道，允许8路模拟量分时输入，共用A/D转换器进行转换。三态输出锁器用于锁存A/D转换完的数字量，当OE端为高电平时，才可以从三态输出锁存器取走转换完的数据。
2、AD0809的工作原理 IN0－IN7：8条模拟量输入通道 ADC0809对输入模拟量要求：信号单极性，电压围是0－5V，若信号太小，必须进行放大；输入的模拟量在转换过程中应该保持不变，如若模拟量变化太快，则需在输入前增加采样保持电路。 地址输入和控制线：4条 ALE为地址锁存允许输入线，高电平有效。当ALE线为高电平时，地址锁存与译码器将A，B，C三条地址线的地址信号进行锁存，经译码后被选中的通道
的模拟量进转换器进行转换。A，B和C为地址输入线，用于选通IN0－IN7上的一路模拟量输入。通道选择表如下表所示。 C B A 选择的通道 0 0 0 IN0 0 0 1 IN1 0 1 0 IN2 0 1 1 IN3 1 0 0 IN4 1 0 1 IN5 1 1 0 IN6 1 1 1 IN7 数字量输出及控制线：11条 ST为转换启动信号。当ST上跳沿时，所有部寄存器清零；下跳沿时，开始进行A/D转换；在转换期间，ST应保持低电平。EOC为转换结束信号。当EOC为高电平时，表明转换结束；否则，表明正在进行A/D转换。OE为输出允许信号，用于控制三条输出锁存器向单片机输出转换得到的数据。OE＝1，输出转换得到的数据；OE＝0，输出数据线呈高阻状态。D7－D0为数字量输出线。 CLK为时钟输入信号线。因ADC0809的部没有时钟电路，所需时钟信号必须由外界提供，通常使用频率为500KHZ， VREF（＋），VREF（－）为参考电压输入。
课程设计任务书 设计题目：饮料自动售货机PLC控制系统设计 学院：机械工程学院 专业：机械测控 班级： 姓名： 组员： 指导老师：
【摘要】 本文介绍了自动售货机的基本原理以及工作流程，然后以一次交易过程为例，把交易过程分为几个程序块，然后分别对程序块进行编程。具体说明了可编程序控制器在自动售货机中的作用。程序涉及到了自动售货机工作的绝大部分过程。利用PLC控制的自动售货机提高了系统的稳定性，保证自动售货机能够长期稳定运行。 关键词：自动售货机；可编程序控制器；梯形图 Abstract:This paper introduces the basic principles of vending machines, as well as workflow, and then to a transaction process as an example, the transaction process is divided into several blo ck, and then the block were programmed. Specify the PLC in the r ole of vending machines. Procedures related to the work of the va st majority of vending machine process. PLC control of the use of vending machines enhance the stability of the system to ensure t hat vending machines capable of long-term stable operation. Key words:Vending machines; PLC; Ladder Diagram 一．PLC的概述 1.1 PLC的产生
单片机：交通灯课程设计（一）(2007-04-21 13:28:54) 目录 摘要--------------------------------------------------------- 1 1.概述 -------------------------------------------------------- 2 2.硬件设计----------------------------------------------------- 3 2.1单片机及其外围--------------------------------------------3 2.1.1单片机的选择-----------------------------------------3 2.1.2单片机的特点及其应用范围----------------------------- 3 2.1.3存储器的扩展----------------------------------------- 4 2.1.4内存的扩展------------------------------------------- 6 2.1.5MCS-52的I/O接口扩展--------------------------------- 8 2.2电路部分--------------------------------------------------11 2.2.1元器件选用-------------------------------------------11 2.2.2电路完成功能-----------------------------------------13 3.软件设计------------------------------------------------------15 3.1软件概述-------------------------------------------------15 3.2汇编语言指令说明-----------------------------------------16 3.3定时/计数器的原理----------------------------------------16 3.3.1定时/计数器的概述-----------------------------------16 3.3.2 8255A片选及各端口地址-------------------------------18 3.3.3信号控制码------------------------------------------18 3.3.4工作方式寄存器--------------------------------------19 3.3.5定时/计数器初值及定时器T0的工作方式----------------20
单片机电路设计小结 本次试验主要是做出一个能发出“叮咚”声音的双音门铃，到最后，虽然电路板焊接，元器件的装配都做好了，但由于诸多原因，最终还是没有发出声音，现小结如下，为以后积累经验。 一、态度：一件事情，不做则以，做就一定下功夫做好，做事情切忌虎头蛇尾。本次试验在这一方面做得不好，也是导致本次试验失败的很重要的因素。主要体现在以下方面： 1. 有迟到、早退的现象； 2. 老师再三强调的注意事项没有完全听进去，比如：从左到右，从上到下布线要规整，没有做好； 3. 准备工作没有做好，电路原理图就没有读明白，有些元件需要什么型号的封装代替就搞得不是太清楚，更别说各个元器件的功能了。一旦电路出现了故障，连调试都不知道如何下手； 4. 电路在Proteus中连接好以后，连仿真都没就直接
进行PCB制版。试想，若电路真的有问题，那之后的制版、焊板都将没有任何意义，自己做的一切都只是在浪 费时间，浪费财物； 二、准备工作：要做成一件事，实现一定要将准备工作做的充分。起码要明白自己要做什么，需要哪些东西，具体步骤是什么。在这次试验中，最初的电路原理图就 没有读懂。自己虽然也确确实实在下面查找资料，找 555的工作原理，但并没有把它的8个拐角真正搞懂，以至于在以后实物没有成功时，连如何去检查电路都不知道，盯着电路板干着急。其实，准备工作做得好的，不 仅仅是要充分的理解电路的每一个模块有什么功能，每 个元器件的型号及其封装，还要能够在一定程度上预测 出电路可能出现的某些现象。 三、实际操作：期间还是遇到很多的问题，比如：如何看元器件上的型号；如何看二极管的正负极；如何正 确地使用焊烙铁；当电路出现问题时，如何利用手边的 工具如电压表、电流表、示波器等一步一步的查错。 四、组员的协调：一个巴掌难拍响，只有组织好小组成员，把大家的智慧都调动起来，是大家的劲往一处使到，才能高效率的完成任务。在这次试验中，作为小组长，没有起到应有的作用，使得小组成员人心涣散，没 引起的他们足够的重视，以至于他们到最后都没见到最
中南大学 《微控制器应用系统综合设计》课程设计报告 设计题目 指导老师 设计者 专业班级 设计日期
目录
第一章微控制器应用系统综合课程设计的目的意义 (1) 1.1 设计目的 (1) 1.2课程在教学计划中的地位和作用 (1) 第二章自动售货机设计任务 (3) 2.1 设计内容及要求 (3) 2.2 课程设计的要求 (3) 2.2.1 控制要求 (3) 2.2.2 设计要求 (3) 第三章系统的硬件设计与选型 (4) 3.1 总体设计思想与选型 (4) 3.2 硬件设计方案 (5) 3.3 硬件设计概要 (5) 3.4 硬件设计系统原理图 (6) 3.5 选型芯片及其各自功能说明 (7) 3.5.1 89C51的引脚与功能简介 (7) 3.5.2 8155的引脚与功能简介 (10) 第四章软件设计 (15) 4.1 软件系统的设计方案概要 (15) 4.2 源程序流程图及其说明 (15) 4.2.1 主程序流程图及其说明 (15) 4.2.2 装货子程序流程图及其说明 (17) 4.2.3 投币子程序流程图及其说明 (17) 4.2.4 货物选择子程序流程图及其说明 (18) 4.2.5 显示子程序流程图及其说明 (19) 4.2.6 中断子程序流程图及其说明 (20) 第六章系统调试及使用说明 (22)
5.1 系统使用说明 (22) 5.2 系统调试 (22) 收获、体会 (24) 附录系统源程序 (25) 参考文献 (35)
第一章微控制器应用系统综合课程设计的目的意义 1.1 课程设计目的 《微控制器应用系统综合设计》是为测控专业《微控制器技术》课程而开设的课程设计教学环节，其目的在于培养学生综合运用理论知识来分析和解决实际问题的能力，是通过设计以微控制器为核心的单片机检测系统，加深学生对微控制器技术的了解，进一步掌握其程序设计与硬件接口技术。 本课程的主要任务是运用所学微控制器技术、微机原理等方面的知识，设计出一台以80C32MCU为核心的单片机数据采集、通讯或测控系统，完成信息的采集、处理、输出及人机接口电路等部分的软、硬件设计。 1.2 课程设计在教学计划中的地位和作用 《微控制器原理及应用》是一门技术性、应用性很强的学科，实验课教学是它的一个极为重要的环节。不论是硬件扩展、接口应用还是编程方法、程序调试，都离不开实验课教学。如果不在切实认真地抓好学生的实践技能的锻炼上下功夫，单凭课堂理论课学习，势必出现理论与实践脱节，学习与应用脱节的局面。任随书本上把单片微机技术介绍得多么重要、多么实用、多么好用，同学们仍然会感到那只是空中楼阁，离自己十分遥远，或者会因此而对它失去兴趣，或者会感到它高深莫测无从下手，这些情况都会令课堂教学的效果大打折扣。 《微控制器原理及应用》课程设计的目的就是让同学们在理论学习的基础上，通过完成一个涉及MCS-51单片机多种资源应用并具有综合功能的小系统目标板的设计与编程应用，使学生不但能够将课堂上学到的理论知识与实际应用结合起来，而且能够对电子电路、电子元器件、印制电路板等方面的知识进一步加深认识，同时在软件编程、排错调试、焊接技术、相关仪器设备的使用技能等方面得到较全面的锻炼和提高。使学生增进对单片机的感性认识，加深对单片机理论方面的理解。使学生掌握单片机的内部功能模块的应用，如定时器/计数器、
单片机课程设计心得体会3篇课程设计是培养学生综合运用所学知识,发现,提出,分析和解决实际问题,锻炼实践能力的重要环节,是对学生实际工作能力的具体训练和考察过程.随着科学技术发展的日新日异，单片机已经成为当今计算机应用中空前活跃的领域，在生活中可以说得是无处不在。因此作为二十一世纪的大学来说掌握单片机的开发技术是十分重要的。 回顾起此次单机片课程设计，至今我仍感慨颇多，的确，从选题到定稿，从理论到实践，在整整两星期的日子里，可以说得是苦多于甜，但是可以学到很多很多的的东西，同时不仅可以巩固了以前所学过的知识，而且学到了很多在书本上所没有学到过的知识。通过这次课程设计使我懂得了理论与实际相结合是很重要的，只有理论知识是远远不够的，只有把所学的理论知识与实践相结合起来，从理论中得出结论，才能真正为社会服务，从而提高自己的实际动手能力和独立思考的能力。在设计的过程中遇到问题，可以说得是困难重重，这毕竟第一次做的，难免会遇到过各种各样的问题，同时在设计的过程中发现了自己的不足之处，对以前所学过的知识理解得不够深刻，掌握得不够牢固，比如说三极管pnp 管脚不懂怎么放置，不懂分得二极管的正负极，对单片机汇编语言掌握得不好……通过这次课程设计之后，一定把以前
所学过的知识重新温故。 这次课程设计终于顺利完成了，在设计中遇到了很多编程问题，最后在老师的辛勤指导下，终于游逆而解。同时，在梁强老师的身上我学得到很多实用的知识，在次我表示感谢!同时，对给过我帮助的所有同学和各位指导老师再次表示忠心的感谢! 在校大学生单片机课程设计心得体会单片机课程设计心得体会2篇作为一名自动化专业的大三学生，我觉得做单片机课程设计是十分有意义的，而且是十分必要的。在已度过的大学时间里，我们大多数接触的是专业课。我们在课堂上掌握的仅仅是专业课的理论知识，如何去锻炼我们的实践能力?如何把我们所学的专业基础课理论知识运用到实践中去呢?我想做类似的课程设计就为我们提供了良好的实践平台。 这次单片机课程设计我们历时两个星期，在我们班里算是倒数几组完成的吧，但经过这两个星期的实践和体验下来，我们又怎么会去在乎那个先后问题呢，因为对我来说学到的不仅是那些知识，更多的是团队和合作。现在想来，也许学校安排的课程设计有着它更深层的意义吧，它不仅仅让我们综合那些理论知识来运用到设计和创新，还让我们知道了一个团队凝聚在一起时所能发挥出的巨大潜能!
基于单片机的自动售货机设计 概括介绍了自动售货机的现状，针对电子创新实验室电子元件管理难题提出了一种能够自动管理与售卖电子元件的自动售货机的设计思路!给出了电子 元件自动售货机设计方案。首先研究了电子元件自动售货机的总体设计方案，分析了设计要求，接着设计了售货机的功能模块，最后给出了控制程序的设计方法。经过测试，该程序运行稳定符合设计要求。本文介绍了以AT89C51 单片机为核心的自动售货机的设备控制系统的设计。详细介绍了自动售货机系统的方案设计，硬件选型，软件的工作原理，并着重介绍了原理和技巧，自动售货机的系统设计，软件编程。该系统以AT89C51单片机为核心，采用集中控制方式实现自动售货机的全过程自动控制。使用汇编语言编写系统程序和C语言软件编程和编译，该软件具有编程简单的特点，方便检查错误，易于阅读，所以。汇编语言是一种基本的语言程序，简单易懂，便于记忆和使用等。 关键词：自动售货机；单片机；控制器；显示屏；AT89C51
1 绪论 1.1研究背景 随着经济的发展,传统的固定地点人员销售模式暴露了许多缺点:人力资源需求;所需的服务位置,地理条件;而不是服务时间的最大服务给消费者。自动售货机解决了问题。各种生活、覆盖面广的自动售货,效率高,可以24小时不间断运行,容易和方便的位置,改变网站;全职运作,也可以是兼职(副业业务;)作为广告载体,可以使高外块。投资风险低,高收入。把钱商品添加员工只需要做。如此多的优势,自动售货机在世界上被广泛使用。 智能自动售货机自动控制装置通过单片机为核心,它设置键选择技术,单片机技术和显示技术于一体,具有强大的特点功能,可靠性高,使用方便,维护简单等。因此,已广泛应用于商业和生活中。一些智能自动售货机不仅可以自动识别1元,5毛钱,还可以自动识别20元,10元,5元指出,将自动变化,应用人机对话来提高自动售货机在国内大面积推广成为可能。智能自动售货机越来越多的人性化设计将很快占领中国市场 1.2国内外研究现状 （1）发达国家现状 日本：各种自动售货机保有量超过600万台，平均20人一台，世界普及率第一。1990年通过自动售货机实现的销售额即已达到5兆日元（约3000亿人民币）。 美国：总的机器保有量大致和日本相当，2000年通过自动售货机实现的销售额达到250亿美元，其中OCS(Office Coffee Service）的销售额排第六位。 韩国：自动售货机的使用历史要远短于其它发达国家，仅有25 年，但据2001 年的统计，总保有量已超过80万台。在2001年韩国生产的自动售货机中OCS占32.7%，排第一位，咖啡自动售货机占18.1% ，排第三位，仅次于18.6% 的充电自动售货机。瓶罐饮料自动售货机和复合型自动售货机（同机销售瓶罐饮料和热咖啡）都仅占8.6%，并列第四位。 （2）国内现状 保有量约2万台，且品种单一，主要以瓶饮料售货机为主，技术质量还未完全过关，生产和运营成本较高，收益也不高。导致此现状的主要原因是中国有关的自动售货机企业未能有效解决成本，质量，运营等诸多问题。但由于随中国经济的快速发展和社会的巨大进步，自动售货机的实际需求已相当大。
单片机课程设计心得体会范文 篇一 课程计划是培育先生综合使用所学常识，发明，提出，剖析息争决实践成绩，锤炼理论后劲的紧张关键，是对于先生实践任务后劲的详细锻炼以及调查进程.跟着迷信技能开展的日新日异，单片机曾经成为现今较量争论机使用中绝后活泼的范畴，正在糊口中可以说患上是无处没有正在。因而作为二十一世纪的年夜学来讲把握单片机的开辟技能是非常紧张的。 回忆起这次单片机课程计划，至今我仍慨叹颇多，确实，从选题到定稿，从实际到理论，正在整整两礼拜的日子里，可以说患上是苦多于甜，可是可以学到良多良多的的工具，同时不只仅可以稳固了从前所学过的常识，并且学到了良多正在书籍上所不学到过的常识。透过此次课程计划使我理解了实际与实践相分离是很紧张的，只要实际常识是远远不敷的，只要把所学的实际常识与理论相分离起来，从实际中患上出论断，才干真正为社会效劳，从而进步本人的实践入手后劲以及自力考虑的后劲。正在计划的进程中碰到成绩，可以说患上是坚苦重重，这究竟结果第一次做的，不免会碰到过林林总总的成绩，同时正在计划的进程中发明了本人的缺乏的地方，对于从前所学过的常识了解患上不敷深入，把握患上不敷结实，比方说三极管PNP管脚没有懂怎么样安排，没有懂分患上二极管的正负极，对于单片机汇编言语把握患上欠好透过此次课程计划以后，必需把从前所学过的常识
从头温故。 此次课程计划最初顺遂实现了，正在计划中碰到了良多编程成绩，最初正在梁强教师的勤劳指点下，最初游逆而解。同时，正在梁强教师的身上我学失掉良多适用的常识，正在次我透露表现感激。同时，对于给过我帮助的一切同窗以及列位指点教师再次透露表现忠心的感激。 篇二 做了两周的单片机课程计划，我有了良多的领会以及感触。 咱们的课程计划有两个次要材料：一个是出租车计费器零碎;另外一个便是温度报警零碎。练习可以正在尝试室里做，也可以正在睡房里本人做，我年夜局部工夫仍是正在睡房里做的。 出租车计费器的计划是第一周的材料，因为有了教师的计划图以及顺序，只要要改一下本人所请求的变量就好。单片机的编程用的次要是汇编言语，说假话，我对于汇编言语谈没有上把握，充其量只是理解。黉舍布置的课程真的太少了，对于言语局部的进修只学了多少节课的材料，整本单片机书的材料也是学了三分之一多一点。 第二周的材料便是温度报警零碎的计划。这个材料不现成的顺序以及计划图，需求咱们真正亲手往编，最愁闷的莫过于画计划图。依照尝试请求上的丹青了进去，加载顺序当前却不克不及一般运转，改了很多多少次都不乐成。同窗们电脑上软件的版本差别也影响了交换。有些元件的型号差别，但正在选历时图形确很类似，导致选错了元件，影响了却果。
摘要 本文设计了一种以STC89C52单片机为核心，采用集中控制方式实现了对自动售货机全过程的自动控制。本系统选择3×3矩阵式键盘作为控制按键，实现货物的掉出、退币以及货币数的LCD显示等功能。 关键词：STC89C52，自动售货机，键盘控制，LCD显示
Design of automatic system of vending machine based on Microcontroller Abstract This paper introduces a design of STC89C52 microcontroller as the core, adopts the centralized control method to realize the automatic control of the whole process of automatic vending machine. In this system, 3 * 3 matrix keyboard as the control button, realize the goods out of, the coin and currency number LCD display and other functions. Keywords：STC89C52, vending machine, keyboard control,LCD display
目录 1绪论 (1) 2 自动售货机系统总体设计方案 (2) 2.1 工作原理 (2) 2.2 项目要求 (3) 2.2.1 硬件设计要求 (3) 2.2.2 软件设计要求 (4) 3 控制系统的硬件电路设计 (5) 3.1 硬件设计概述 (5) 3.2 微控制器 (5) 3.3 货币识别系统 (6) 3.3 LCD显示系统模块 (8) 3.4 提示程序模块 (9) 4 控制系统的软件设计 (10) 4.1软件设计概述 (10) 4.2 主程序 (10) 4.3 键盘程序设计 (12) 4.4 字符型液晶显示模块程序设计 (13) 4.5 提示模块程序设计 (16) 5 结论 (18) 致谢 (19) 参考文献 (20) 附录1 主函数程序 (21) 附录2 TC1602AL显示程序 (24) 附录3 提示程序 (27) 附录4 总原理图 (28)
单片机课程设计心得体会 做了两周的课程设计，有很多的心得体会，有关于单片机方面的，更多的是关于人与人之间关系方面的。 我们组一共有三个人，但其他两个人是真的神龙见首不见尾，除了在最后答辩的时候他们一起坐在了我旁边，冠冕堂皇的指着我画了几遍的图说了几嘴，我想可能他们自己都不知道自己在说怎么，虽然有的东西他们也答出来了。我佩服他们的勇气，羡慕他们的运气（我见到的很多做了10 天的人最后的成绩都有不如他们的），但是鄙视他们的做法。 所幸的是，我得到了很多同学的帮助。我想没有他们我可能都要放弃了，因为我本人对单片机也并不是很熟悉，学的东西好像它是它，我是我似的，理论联系不了实际。以前的汇编语言没学好，一开始的程序这块儿就要令我抓狂了。后来请教我们班的一个男生，每次跟他一起到试验室调试程序（他们组也只有他一个人动手），看他边做边给我讲解。最后在开发机上做出来的时候，虽然不是我自己写的，但看他那么高兴，我也有一种分享到的成就感。后来我们组就用了他写的程序，他自己又抽空做了些拓展。 接下来就是做硬件方面的焊接工作了。没想到这项看起来不需要多少技术的工作却是非常的劳心劳力。很多次是早上起来带瓶水带些吃的到实训中心，一泡就是一天。我看到有很多人跟我一样，不同的是他们是三三两两，而我大部分时间都是一个人做。在这个时候也有很多人帮助我，或是热心的帮我带饭，或是在我打盹儿的时候帮我做点焊接。大家都鼓励我，即使最后出不来东西，但是一定要坚持把它做完。当我想放弃的时候，我也这么对自己说，即使你做出来的是次品甚至不合格品，但是你一定要拿出来一件成品。 在要验收前，终于做了一件成品出来，不幸的是它真的是一件不合格品。帮我的那个男生做的已经出来了，所以最后应该还是我的焊接方面的问题。有一点灰心，想再重做来不及了，单是检查线路却也查不出来什么问题。那么就准备答辩吧。我对着电路图再看课本，发现以前很多觉得很难记的东西现在记起来容易多了，因为整天都在同它们打交道。51的引脚及其功能，a/d转换器的，驱动器的，所有我用到的我都一再的看书了解，同时请教同学我看书过程当中的疑惑。在这个过程中又发现了以前焊接当中出的一些问
基于单片机的自动售货机逻辑电路设计 发表时间：2019-07-05T14:59:32.447Z 来源：《教育学文摘》2019年8月总第308期作者：赵丹[导读] 自动售货机这种新颖的无人零售方式已逐渐被人们所接受和信赖。日照市技师学院山东日照276800 摘要：本文简述了单片机控制的自动售货机系统的设计，本文阐述了系统硬件电路设计、软件程序设计流程图，硬件电路是由键盘电路和显示电路组成，其中键盘电路采用了4*4的矩阵式的键盘与89S51单片机的接口相连构成，通过键盘电路来选择你要购买的物品；显示电路采用了74LS164 和数码管构成的串行口显示电路构成，通过显示电路显示。 关键词：自动售货机键盘显示自动售货机这种新颖的无人零售方式已逐渐被人们所接受和信赖。自动售货机的普及在某种程度上能反映一个国家的经济发展水平，是一个国家繁荣程度的象征。 一、系统设计 1.硬件设计。系统框图包括：控制器键盘电路、复位电路、保护电路、Money键盘输入电路、显示电路（如图1）。 图2：电源电路（2）键盘电路的设计。键盘是按键或开关的有序组合。按照工作原理的不同，键盘可分为编码键盘和非编码键盘。编码键盘是由硬件完成的，非编码键盘是由软件完成的。非编码键盘有独立式键盘和矩阵式（行列式）键盘两种。键盘电路的主要工作步骤如下：①判别键盘上是否有按键按下。②如果有键按下，则应对其进行扫描，判别是哪一个键按下。③去抖动常采用延时程序。④读取闭合按键的特征值（行和列的位置编码）。⑤对特征值进行译码，获得按键的相应顺序号，而后再按各键的实际定义去执行相应的服务程序。⑥应采用双键锁定或N键轮回解决双键同时按下的问题。根据对键盘的了解，本设计所采用的是4*4的矩阵式键盘与89S51的P1口相连，通过扫描键盘来选择自己要购买的物品。（3）显示电路的设计。在单片机系统中，通常用LED数码显示器来显示各种数字或符号。由于它具有显示清晰、亮度高、使用电压低、寿命长的特点，因此使用非常广泛。本设计采用3片74LS164首尾相串，而时钟端则接在一起，这样，当输入8个脉冲时，从单片机RXD端输出的数据就进入到了第一片74LS164中了，而当第二个8个脉冲到来后，这个数据就进入了第二片74LS164，而新的数据则进入了第一片74LS164，这样，当第六个8个脉冲完成后，首次送出的数据被送到了最左面的164中，其他数据依次出现在第一、二、三片74LS164中。 2.软件设计。 （1）系统设计原理：

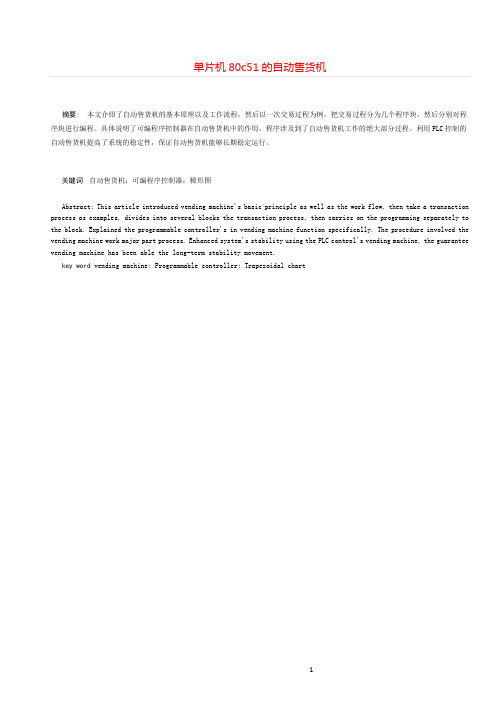

摘要: 本文介绍了自动售货机的基本原理以及工作流程，然后以一次交易过程为例，把交易过程分为几个程序块，然后分别对程序块进行编程。具体说明了可编程序控制器在自动售货机中的作用。程序涉及到了自动售货机工作的绝大部分过程。利用PLC控制的自动售货机提高了系统的稳定性，保证自动售货机能够长期稳定运行。 关键词自动售货机；可编程序控制器；梯形图 Abstract: This article introduced vending machine's basic principle as well as the work flow, then take a transaction process as examples, divides into several blocks the transaction process, then carries on the programming separately to the block. Explained the programmable controller's in vending machine function specifically. The procedure involved the vending machine work major part process. Enhanced system's stability using the PLC control's vending machine, the guarantee vending machine has been able the long-term stability movement. key word vending machine; Programmable controller; Trapezoidal chart
