单片机常用接口电路设计

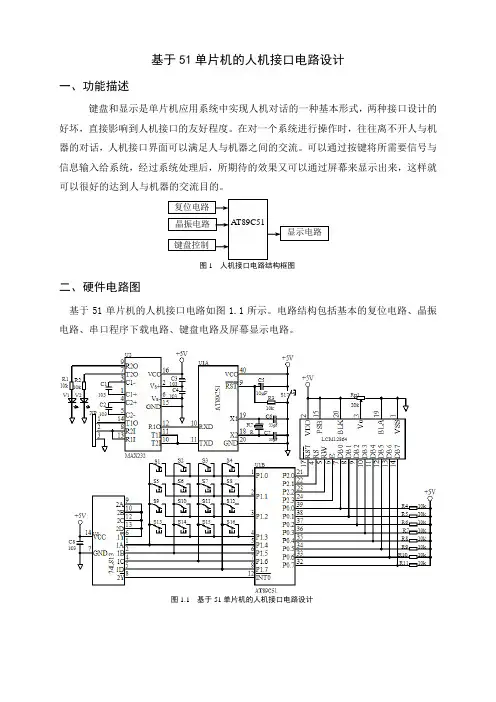

基于51单片机的人机接口电路设计一、功能描述键盘和显示是单片机应用系统中实现人机对话的一种基本形式，两种接口设计的好坏，直接影响到人机接口的友好程度。

在对一个系统进行操作时，往往离不开人与机器的对话，人机接口界面可以满足人与机器之间的交流。

可以通过按键将所需要信号与信息输入给系统，经过系统处理后，所期待的效果又可以通过屏幕来显示出来，这样就可以很好的达到人与机器的交流目的。

二、硬件电路图基于51单片机的人机接口电路如图1.1所示。

电路结构包括基本的复位电路、晶振电路、串口程序下载电路、键盘电路及屏幕显示电路。

图1.1 基于51单片机的人机接口电路设计显示电路键盘控制AT89C51图1 人机接口电路结构框图复位电路 晶振电路三、接口定义接口定义说明包括单片机的I/O 口的定义、中断的选择。

在键盘电路中引入了外部中断方式0，减少了CPU 的工作强度。

屏幕接口电路采用的是并行工作方式，51单片的的I/O 口较多，采用并行方式可以增大数据传输的速度，可以将信息实时显示。

具体接口定义如表1.1所示。

表1 A T89C51接口定义I/O 口 定义引脚号 引脚名 接口说明 备注 1~8 P1口 接矩阵键盘 10 RXD 接MAX232 11TXD 接MAX23212 /INT0 接74ls13四输入与非门输出引入中断21 P2.0 接屏幕的RST 22 P2.1 接屏幕的RS 23 P2.2 接屏幕的RW 24 P2.3 接屏幕的E32~38 P0口接屏幕的数据口DB0~DB7 中断类型 中断方式 按键中断中断方式0四、程序流程图1、主程序在主程序中，执行两个任务：1）初始化，键盘初始化，屏幕初始化；2）判断中断是否发生。

程序开始，进行初始化，若有中断发生，则屏幕有相应的显示；若无中断发生，则屏幕不显示或保留原显示，继续等待中断发生。

主程序流程图如图2.1所示。

2、初始化初始化函数主要包括键盘初始化和屏幕初始化。

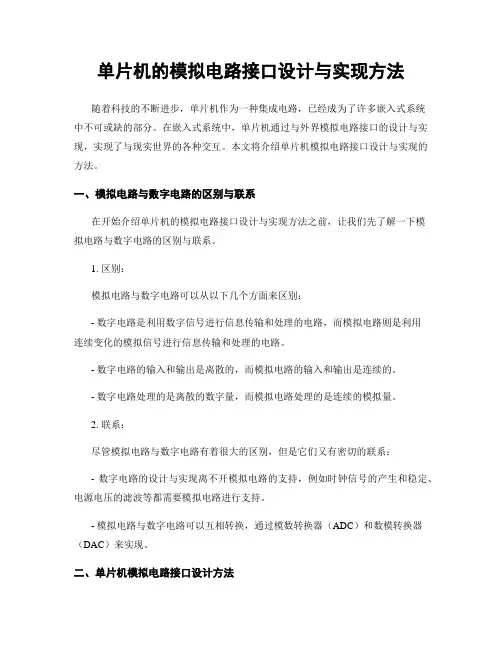

单片机的模拟电路接口设计与实现方法随着科技的不断进步，单片机作为一种集成电路，已经成为了许多嵌入式系统中不可或缺的部分。

在嵌入式系统中，单片机通过与外界模拟电路接口的设计与实现，实现了与现实世界的各种交互。

本文将介绍单片机模拟电路接口设计与实现的方法。

一、模拟电路与数字电路的区别与联系在开始介绍单片机的模拟电路接口设计与实现方法之前，让我们先了解一下模拟电路与数字电路的区别与联系。

1. 区别：模拟电路与数字电路可以从以下几个方面来区别：- 数字电路是利用数字信号进行信息传输和处理的电路，而模拟电路则是利用连续变化的模拟信号进行信息传输和处理的电路。

- 数字电路的输入和输出是离散的，而模拟电路的输入和输出是连续的。

- 数字电路处理的是离散的数字量，而模拟电路处理的是连续的模拟量。

2. 联系：尽管模拟电路与数字电路有着很大的区别，但是它们又有密切的联系：- 数字电路的设计与实现离不开模拟电路的支持，例如时钟信号的产生和稳定、电源电压的滤波等都需要模拟电路进行支持。

- 模拟电路与数字电路可以互相转换，通过模数转换器（ADC）和数模转换器（DAC）来实现。

二、单片机模拟电路接口设计方法在嵌入式系统中，单片机通常需要与各种模拟电路交互，例如传感器、运放电路、滤波电路等等。

下面将介绍单片机模拟电路接口设计的方法。

1. 了解模拟电路的特性与要求在设计单片机模拟电路接口之前，我们需要了解模拟电路的特性和要求。

对于传感器等外部模拟电路的输入信号，我们需要了解其电压范围、变化速率等等。

对于输出信号，我们需要了解其输出电流、电压范围等。

只有清楚了解了这些参数，才能设计合适的接口电路。

2. 选择合适的模拟电路接口方案根据模拟电路的特性和要求，选择合适的接口方案。

常见的接口方案包括运放电路、比较器电路、滤波电路和模数转换器等。

根据具体需求选择合适的电路方案，保证信号的准确性和稳定性。

3. 进行模拟电路的设计与调试在进行模拟电路的设计与调试时，我们需要根据具体的接口方案进行电路的设计。

单片机系统常用接口电路、功能模块和外设接口电路——用于衔接外设与总线，实现存储空间扩展、I/O口线扩展、类型转换（电平转换、串并转换、A/D转换）、功能模块、通信扩展、总线扩展等。

外围设备——工作设备，连接在接口电路上，主要有输出设备和输入设备。

本课程所学的接口原理和外设控制对于任何计算机系统都适用（工作原理相同）。

51单片机性能有限（基于8位的处理器），所以本课程只接触到了有限的几个最简单的接口和外设。

高性能计算机系统里面会用到更多更复杂的接口和外设。

例如：金敏《嵌入式系统——组成、原理与设计编程》关于外设的一章：
建立概念阶段不用每个都学，学几个就知道了——不过如此。

以后用到那个再看详细资料，了解细节。

..。

单片机接口电路的设计和优化技巧探讨单片机是现代电子设备中不可或缺的核心控制器件，它在各个领域的应用越来越广泛。

在实际应用中，单片机需要与各种外部设备进行连接，以实现数据的输入和输出。

因此，设计稳定可靠的接口电路是非常重要的，本文将探讨一些单片机接口电路的设计和优化技巧。

一、输入电路的设计和优化输入电路主要用于将外部信号输入到单片机的引脚上，常见的输入电路包括按键输入电路和传感器输入电路。

在设计按键输入电路时，需要考虑按键的稳定性和抗干扰能力。

一种常用的方法是使用稳压二极管和电阻组成的电路，将按键的信号通过二极管和电阻输出到单片机引脚上。

这种电路能够稳定地将按键信号传递给单片机，同时能够有效抵御外部干扰信号的干扰。

传感器输入电路需要考虑信号的放大和滤波问题。

在设计传感器输入电路时，可以使用运算放大器对信号进行放大，并通过RC电路进行滤波，以确保输入信号能够稳定且准确地传递给单片机。

此外，对于一些高频信号的输入，可以使用差分输入电路结构，以提高抗干扰能力和信号质量。

二、输出电路的设计和优化输出电路主要用于将单片机的输出信号驱动外部设备，如LED灯、继电器等。

在设计输出电路时，需要考虑输出电流的大小和稳定性。

对于驱动LED灯等设备，可以使用三极管作为输出驱动器，通过控制三极管的导通和截止，实现LED灯的亮灭控制。

同时，可以通过连接电阻限制输出电流的大小，以保证单片机的输出口和外部设备的安全。

对于一些需要较大电流的外部设备，如继电器等，可以采用驱动芯片或电平转换器来实现驱动功能。

驱动芯片通常具有更大的输出电流能力，并且能够提供更稳定的输出信号。

而电平转换器可以将单片机的逻辑信号转换为与外部设备匹配的电平信号，以实现可靠的驱动功能。

三、通信接口电路的设计和优化通信接口电路用于实现单片机与其他设备之间的数据通信。

常见的通信接口包括串口、I2C总线、SPI总线等。

在设计串口接口电路时，需要选择合适的电平转换芯片，并配合电阻电容等元件实现电平转换和数据发送。

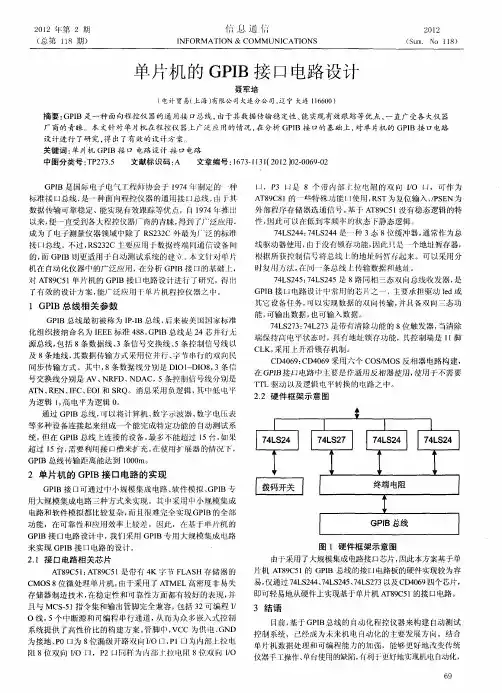

12位AD转换器与单片机的接口电路设计AD转换器是具有高度集成化电路的模数转换器。

它将模拟信号转换
为数字信号，这种转换是实现模拟与数字系统的接口，实现模拟信号的采
集与处理的必要前提。

常用的AD转换器有12位AD转换器，它与单片机的接口电路设计包括：
1、驱动电路。

12位AD转换器与单片机之间需要通过电压驱动线在
两个芯片间传送模拟电压信号。

为了节省电源能量损耗，一般采用低功耗、高精度的滤波电路来保证电压平稳、不受外界干扰。

2、AD转换器控制信号。

模数转换器本身需要诸如转换触发、转换完成、复位和读取等一系列控制信号，控制信号的设计通常采用三态逻辑。

3、电压信号转换。

常用的12位AD转换器输出的是2的12次方个电
压信号值，而单片机的数据输入室通常是8位或者16位的二进制码，在
此种情况下，需要将AD转换器输出的电压信号转换为可识别的数字信号，这就需要设计一个称为电压转换器的电路。

4、时钟控制电路。

单片机的常见输入输出电路介绍引言传统电气设备采用的各种控制信号，必须转换到与单片机输入/输出口相匹配的数字信号。

用户设备须输入到单片机的各种控制信号，如限位开关，操作按钮、选择开关、行程开关以及其他一些传感器输出的开关量等，通过输入电路转换成单片机能够接收和处理的信号。

输出电路则应将单片机送出的弱电控制信号转换、放大到现场需要的强输出信号，以驱动功率管、电磁阀和继电器、接触器、电动机等被控制设备的执行元件，能方便实际控制系统使用。

1 输入电路设计一般输入信号最终会以开关形式输入到单片机中，以工程经验来看，开关输入的控制指令有效状态采用低电平比采用高电平效果要好得多，。

其中，D1为保护二极管，反向电压≥50V。

为了防止外界尖峰干扰和静电影响损坏输入引脚，可以在输入端增加防脉冲的二极管，形成电阻双向保护电路，。

二极管D1、D2、D3的正向导通压降UF≈0.7 V，反向击穿电压UBR≈30 V，无论输入端出现何种极性的破坏电压，保护电路都能把浚电压的幅度限制在输入端所能承受的范围之内。

即：VI～VCC出现正脉冲时，D1正向导通; V1～VCC 出现负脉冲时，D2反向击穿;VI与地之间出现正脉冲时，D2反向击穿;V1与地之间出现负脉冲时，D3正向导通，二极管起钳位保护作用。

缓冲电阻RS约为1.5～2.5kΩ，与输入电容C构成积分电路，对外界感应电压延迟一段时间。

若干扰电压的存在时间小于t，则输入端承受的有效电压将远低于其幅度;若时间较长，则D1导通。

电流在RS上形成一定的压降，从而减小输入电压值。

此外，一种常用的输入方式是采用光耦隔离电路。

，R为输入限流电阻，使光耦中的发光二极管电流限制在10～20 mA。

输入端靠光信号耦合，在电气上做到了完全隔离。

同时，发光二极管的正向阻抗值较低，而外界干扰源的内阻一般较高，根据分压原理，干扰源能馈送到输入端的干扰噪声很小，不会产生地线干扰或其他串扰，增强了电路的抗干扰能力。

单片机的swo接口电路单片机（Microcontroller）是一种集成了微处理器核心、存储器和各种输入/输出设备的集成电路。

它被广泛应用于各种电子设备和系统中，如家用电器、汽车电子、工业控制等领域。

其中，单片机的SWO（Serial Wire Output）接口电路是其重要的一部分。

SWO接口是一种用于调试和性能分析的串行调试接口。

它可以通过单根线路传输调试信息，包括程序计数器、寄存器值、变量值等。

这对于开发人员来说是非常有用的，因为它可以帮助他们更快地发现和解决程序中的问题。

SWO接口电路通常由以下几个部分组成：1. 单片机芯片，作为整个系统的核心部分，单片机芯片包含了CPU、存储器、外设等。

在SWO接口电路中，单片机芯片需要支持SWO功能，并且需要有相应的引脚用于连接SWO线路。

2. 调试模块，这是用于连接单片机芯片和开发工具的模块，通常包括调试接口、调试软件等。

调试模块可以将调试信息通过SWO 线路发送到开发工具，从而实现调试和性能分析的功能。

3. 连接线路，连接单片机芯片和调试模块的线路，通常是一根细小的线路，用于传输调试信息。

这个线路需要保持良好的信号完整性，以确保调试信息的准确传输。

设计和实现SWO接口电路需要考虑诸多因素，包括信号完整性、电磁兼容性、功耗等。

同时，开发人员还需要根据具体的单片机和调试工具的特性来进行相应的调试和验证工作，以确保SWO接口电路能够稳定可靠地工作。

总的来说，SWO接口电路是单片机系统中的重要组成部分，它为开发人员提供了强大的调试和性能分析功能。

通过合理的设计和实现，SWO接口电路可以帮助开发人员更快地发现和解决问题，提高单片机系统的可靠性和稳定性。

单片机系统常用接口电路、功能模块和外设（一）引言概述：本文将介绍单片机系统常用的接口电路、功能模块和外设。

单片机是一种集成了处理器、内存和一系列输入输出设备的微型计算机系统，它在各种电子设备中被广泛应用。

接口电路、功能模块和外设是为单片机系统提供数据输入和输出，扩展功能的重要组成部分。

本文将从以下5个方面详细介绍单片机系统中常用的接口电路、功能模块和外设。

正文：1. 并行口：- 数据线接口：用于传输数据的并行口接口，可以实现与其他设备的数据通信。

- 控制线接口：用于控制其他设备的并行口接口，可实现对其他设备的操作和控制。

- 状态线接口：用于传输设备状态信息的并行口接口，可用于监测和反馈设备状态。

2. 串行口：- USART接口：用于在单片机与外设之间进行异步和同步数据传输的串行口接口。

- SPI接口：用于在单片机与外设之间进行高速的串行数据传输的串行口接口。

- I2C接口：用于在单片机与外设之间进行低速的串行数据传输的串行口接口。

3. 定时器/计数器模块：- 定时器模块：用于生成固定时间间隔的定时信号，可用于定时任务和计时功能。

- 计数器模块：用于计数外部事件的频率或脉冲数，可用于测量和计数功能。

4. ADC/DAC模块：- ADC模块：用于将模拟信号转换为数字信号的模数转换器，可用于测量和采集模拟信号。

- DAC模块：用于将数字信号转换为模拟信号的数字模数转换器，可用于控制和输出模拟信号。

5. 中断控制器：- 外部中断：用于处理外部事件触发的中断请求，可用于实现对外设的即时响应。

- 内部中断：用于处理单片机内部事件触发的中断请求，可用于实现系统模块的即时响应。

总结：本文简要介绍了单片机系统常用的接口电路、功能模块和外设。

并行口和串行口用于数据通信和控制；定时器/计数器模块用于定时和计数功能；ADC/DAC模块用于模拟信号的输入和输出；中断控制器用于及时响应外部和内部事件。

这些接口电路、功能模块和外设为单片机系统提供了强大的扩展性和适应性，使其能够适应不同的应用领域和需求。

单片机中的模拟输入输出接口设计与应用概述单片机是一种集成了处理器、存储器和各种外设功能的集成电路，广泛应用于嵌入式系统中。

在实际应用中，模拟输入输出（Analog Input/Output，简称为AI/AO）是单片机常用的功能之一。

模拟输入输出接口用于将模拟信号转换为数字信号或将数字信号转换为模拟信号，从而实现单片机与外部模拟设备的互联。

本文将介绍单片机中的模拟输入输出接口的设计与应用。

一、模拟输入输出的作用与特点1. 作用：模拟输入输出接口可将模拟量与单片机进行连接，实现模拟量信号的输入和输出，为系统提供更精确的数据。

2. 特点：- 模拟输入输出接口可以实现模拟信号与数字信号之间的转换。

- 模拟输入输出接口通常采用模数转换器（ADC）和数模转换器（DAC）实现模拟信号的采样和重构。

- 模拟输入输出接口的精度和分辨率直接影响系统的测量和控制精度。

二、模拟输入与数字输出接口的设计与应用1. 模拟输入接口设计与应用模拟输入接口常使用模数转换器（ADC）实现。

ADC将外部模拟信号转换为相应的数字信号，单片机可以通过读取数字信号来获取模拟输入量的值。

以下是模拟输入接口的设计与应用步骤：（1）选择合适的ADC型号：根据系统需求，选择合适的ADC型号。

选型时要考虑采样率、分辨率、电平范围和功耗等因素。

（2）接线：将模拟信号与ADC输入引脚相连。

通常，需要使用模拟信号调理电路（如信号调理电路和滤波器）来满足输入要求。

（3）配置寄存器：根据单片机的技术手册，配置ADC寄存器，设置采样频率、参考电压、输入通道等参数。

（4）采样和转换：通过编程，触发ADC进行采样和转换。

读取ADC结果寄存器，获取模拟输入量的数值。

（5）数据处理与应用：根据需要，对获取的模拟输入量进行进一步处理，如信号滤波、数据补偿等。

可以将模拟输入量用于系统的测量、控制、报警等功能。

2. 数字输入与模拟输出接口的设计与应用数字输入与模拟输出接口通常使用数模转换器（DAC）来实现。

单片机硬件电路设计（二）引言概述：单片机硬件电路设计是嵌入式系统开发中非常重要的一环。

本文将介绍单片机硬件电路设计的相关内容，包括输入输出接口设计、时钟电路设计、电源电路设计、存储器电路设计和外围电路设计。

正文：1. 输入输出接口设计- 确定需要的输入输出接口类型，如GPIO、UART、SPI等。

- 根据系统需求，选择合适的IO器件，如电平转换芯片、阻抗匹配电路等。

- 进行引脚分配，保证输入输出信号的正常传输。

- 根据实际使用情况，添加辅助电路，如防抖电路、滤波电路等。

2. 时钟电路设计- 根据单片机型号和需求，选择适当的时钟源。

- 设计时钟电路，包括晶振、时钟源输入电路以及相应的滤波电路。

- 考虑时钟信号的稳定性和可靠性，添加必要的降噪电路。

- 若需要系统时钟分频，设计合适的时钟分频电路。

3. 电源电路设计- 确定单片机的供电方式，如直流电源、稳压电源等。

- 设计电源输入电路，包括滤波电路、过压保护电路等。

- 根据单片机工作电压要求，选择适当的稳压电源或降压电路。

- 添加电池电压监测电路，实时监测供电电压并预警。

4. 存储器电路设计- 根据系统需求，选择合适的存储器类型，如RAM、ROM、Flash等。

- 设计存储器接口电路，包括地址线、数据线和控制信号的连接电路。

- 根据存储器的读写速度要求，设计合适的使能信号和时序电路。

- 添加存储器保护电路，防止意外写入或读取。

5. 外围电路设计- 根据系统需求，设计外围电路，如LCD显示屏驱动电路、按键输入电路等。

- 考虑外围电路与单片机的接口和兼容性。

- 通过添加电平转换器和驱动器等电路，保证外围设备的正常工作。

- 添加外围电路检测电路，实时监测外围设备的状态。

总结：单片机硬件电路设计是嵌入式系统开发中必不可少的环节，涉及到输入输出接口、时钟电路、电源电路、存储器电路和外围电路的设计。

通过合适的硬件电路设计，可以提高系统性能和稳定性，实现项目的顺利运行。

课程设计任务书2012/2013 学年第 1 学期学院：电子与计算机科学技术学院专业：学生姓名：学号：课程设计题目：12位A/D转换器与单片机的接口电路设计起迄日期:课程设计地点:指导教师:系主任：下达任务书日期: 2012年12月19日课程设计任务书目录第一章设计任务及功能要求 (5)1.1摘要 (5)1.2设计课题及任务 (5)1.3功能要求及说明 (5)第二章硬件设计 (6)2.1 系统设计元器件功能说明 (7)2.2 硬件电路总体及部分设计 (10)第三章软件设计 (12)3.1 基本原理容设计 (12)3.2 keil编程调试 (13)3.3 proteus仿真电路图 (19)第三章结果分析及总结 (19)附录 (20)第一章设计任务及功能要求1.1摘要近年来随着科技的飞速发展，单片机的应用正在不断的走向深入，单片机对我们的生活影响越来越大，很多工业领域中都用到单片机，日常生活中我们也离不开单片机的应用。

当今社会是数字化的社会，是数字集成电路广泛应用的社会，随着电子产业数字化程度的不断发展，逐渐形成了以数字系统为主体的格局。

A/D和D/A转换器作为模拟和数字电路的借口，正受到日益广泛的关注。

随着数字技术的飞速发展，人们对A/D和D/A转换器的要求也越来越高，新型模拟/数字和数字/模拟之间的转换技术不断涌现，正是因为这些，高集成度的逻辑器件应运而生，而且发展迅速，它不断地更新换代以满足程序的要求，并尽可能的提高其利用率。

本课程设计就对其中AD574模数转换器在微机数据采集系统中的应用加以阐述。

关键字：AD574转换器，80c51单片机，LED数码显示，串行输出1.2 设计课题及任务1．掌握电子电路的一般设计方法和设计流程；2．学习简单电路系统设计，掌握Protel99的使用方法；3．掌握8051单片机、12位A/D芯片AD574的应用；4．学习掌握硬件电路设计的全过程。

1.3 功能要求及说明1．学习掌握8051单片机的工作原理及应用；2. 学习掌握12位A/D芯片AD574的工作原理及应用；3. 设计基于AD574的12位模拟信号采集器的工作原理图及PCB版图；4. 整理设计容，编写设计说明书。

单片机的输入／输出接口设计与实现方法单片机的输入/输出接口设计与实现方法概述：单片机作为嵌入式系统的核心组件，用于控制和处理外部设备的输入和输出。

输入/输出接口的设计和实现是单片机应用中的重要环节。

本文将介绍单片机输入/输出接口的设计原理与实现方法，包括数字输入/输出接口和模拟输入/输出接口两个方面。

一、数字输入/输出接口设计与实现方法：1. 输入接口设计：数字输入接口主要包括开关输入和按键输入。

开关输入一般采用继电器或者开关电路进行连接，可以通过读取端口的电平状态来获取开关的状态信息。

按键输入通常采用矩阵按键的方式，通过扫描矩阵按键的行列，可以实现多个按键的输入。

2. 输出接口设计：数字输出接口可以用于控制各种外部设备，如LED灯、继电器等。

通过设置端口的电平状态，可以实现对外部设备的控制。

常用的数字输出方式包括推挽输出、开漏输出和PWM输出。

3. 实现方法：数字输入/输出接口的实现方法主要有两种：基于端口操作和基于中断。

基于端口操作一般通过读写特定的端口来实现输入和输出功能。

基于中断的实现方法可以通过设置中断触发条件来实现对输入信号的响应，提高系统的实时性和效率。

二、模拟输入/输出接口设计与实现方法：1. 模拟输入接口设计：模拟输入接口主要用于接收模拟量信号，如电压、电流等。

常用的模拟输入接口包括模数转换器（ADC）和电压比较器。

ADC将模拟信号转换为数字信号，可用于采集传感器信号等。

电压比较器常用于判断电压信号是否超过某一门限值。

2. 模拟输出接口设计：模拟输出接口主要用于输出模拟量信号，如驱动电机、显示器等。

常用的模拟输出接口包括数字模拟转换器（DAC）和电流输出接口。

DAC将数字信号转换为模拟信号，可用于驱动各种模拟设备。

电流输出接口可以通过改变电流值来实现对设备的控制。

3. 实现方法：模拟输入/输出接口的设计与实现通过模数转换器和数字模拟转换器来实现。

可以根据具体需求选择合适的模数转换器和数字模拟转换器，通过编程设置相关参数，实现对模拟信号的采集和输出。

单片机键盘显示接口电路设计设计单片机键盘显示接口电路，需要考虑到键盘输入与显示输出两个方面。

以下是一个简单的设计示例，供参考：键盘通常采用矩阵键盘连接电路的方式，通过扫描矩阵的方式读取键盘输入信息。

以下是矩阵键盘接口电路的设计流程：1.确定键盘的规格和类型：键盘一般有正方形、矩形、圆形等几种形状，需要根据键盘的规格和类型选择适合的扫描方式。

2.确定键盘的逻辑矩阵大小：根据键盘的布局和规格，确定键盘的逻辑矩阵的行和列数，例如4行4列。

3.确定键盘的连接方式：键盘的连接方式一般有行列扫描、列行扫描、行列+列行扫描等几种方式，需要根据键盘的输出信号特点和单片机的输入要求进行适当的选择。

4.设计按键输入的译码电路：将键盘的输出信号通过译码电路解码成易于读取的二进制数，以便单片机的输入端口读取。

显示输出接口电路设计一般有两种方式：数码管和液晶显示。

1.数码管显示电路设计：数码管是通过控制各个数码管的段选和位选，实现数字或字符的显示。

以下是数码管显示电路的设计流程：a.确定显示的数字或字符类型：根据设计需求，确定要显示的数字或字符类型，例如整数、小数、字母等。

b.确定数码管的位数和类型：根据显示需求，确定数码管的位数和类型，有共阴数码管和共阳数码管两种类型，需要选择适合的数码管。

c.设计数码管的译码电路：根据数码管的类型和位数，设计数码管的译码电路，将输入的数字或字符转换为控制各个数码管的段选和位选的电信号。

2.液晶显示电路设计：液晶显示器是一种常见的显示设备，通过控制液晶的极性来实现图形和字符的显示。

以下是液晶显示电路设计的流程：a.确定显示的内容类型：根据设计需求，确定要显示的内容，例如字符、图像等。

b.选择适合的液晶显示器：根据显示的内容和要求，选择适合的液晶显示器，有字符型液晶显示器和图形型液晶显示器两种类型。

c.设计液晶的驱动电路：根据液晶显示器的类型和特性，设计液晶的驱动电路，将输入的数字或字符转换为控制液晶的电信号。

单片机原理及接口技术中的电路设计要点在单片机原理及接口技术中，电路设计是非常关键的一部分。

电路设计的合理性和稳定性直接影响到单片机的性能和功能实现。

本文将探讨单片机电路设计的要点和注意事项。

首先要明确的是，单片机电路设计包括以下几个方面：电源电路、时钟电路、复位电路、通信接口电路和外围设备电路。

下面将分别介绍它们的设计要点。

1. 电源电路电源电路设计是单片机电路设计的基础，稳定可靠的电源供应对单片机正常运行至关重要。

在设计电源电路时，需要根据单片机的工作电压和电流需求选择合适的电源供应电压和电源稳压方法。

另外，还需要添加适当的滤波电路来降低电源噪声对单片机的影响。

2. 时钟电路时钟电路是单片机运行的重要组成部分，它为单片机提供系统的时钟信号。

在设计时钟电路时，需要根据单片机的工作频率选择合适的时钟源和晶振，并保证时钟信号的稳定性和精确性。

此外，还需要注意时钟信号的传输线路的长度和布线方式，以减少时钟信号的干扰和损耗。

3. 复位电路复位电路是保证单片机正常启动和复位的关键电路。

在设计复位电路时，需要确定复位电压的合理范围，并选择适当的复位方式，如手动复位或自动复位。

此外，还需要考虑复位电路的稳定性和响应时间，以保证单片机复位的可靠性。

4. 通信接口电路通信接口电路是单片机与外部设备之间进行数据交换和通信的关键电路。

在设计通信接口电路时，需要根据单片机所需的通信协议选择合适的接口电路，如串口、并口、SPI或I2C等。

同时，还需要考虑通信接口电路的波特率、数据格式和电平转换等问题，以确保数据的可靠传输和兼容性。

5. 外围设备电路外围设备电路是单片机与外部传感器、执行器等设备之间进行连接和控制的关键电路。

在设计外围设备电路时，需要根据外部设备的工作特性确定适当的电气连接方式和信号处理电路。

此外，还需要根据外部设备的功率需求选择合适的驱动电路和保护电路，以确保单片机与外部设备的稳定交互和安全运行。

除了以上设计要点之外，还有一些基本的电路设计注意事项需要牢记：- 尽量减少干扰：通过良好的电路布局和地线设计来减少干扰源和接收器之间的干扰，例如，将模拟和数字电路分离并分别布线。
