高频变压器制作简介

高频变压器工作原理在电力传输和电子设备中，变压器是一种常见且重要的电气设备。

变压器用于将电流从一个电路传输到另一个电路，同时改变电流的电压和电流大小。

在高频电子设备中，高频变压器起着至关重要的作用。

高频变压器相较于低频变压器有着一些独特的特点，下面将为您介绍高频变压器的工作原理。

1. 基本结构高频变压器的基本结构由两个或多个线圈组成，它们通过一个铁芯相互连接。

这些线圈分别称为主线圈（Primary winding）和副线圈（Secondary winding）。

主线圈接收到高频电流，而副线圈则传输变压器输出的电流。

2. 互感耦合原理高频变压器的工作原理基于互感耦合原理。

当主线圈中通入高频电流时，它会产生一个变化的磁场。

这个变化的磁场会传导到副线圈中，导致副线圈中的电压和电流发生变化。

这种通过磁场传输电能的现象称为互感耦合。

3. 磁芯为了提高变压器的效率和性能，高频变压器通常采用铁芯作为磁路传导材料。

铁芯的存在可以集中磁场并减少能量的损耗。

常见的铁芯材料包括硅钢片。

硅钢片由硅和钢材料组成，具有较高的导磁性能和低磁滞损耗。

4. 磁通和电压变换当高频电流通过主线圈时，产生的磁场会由铁芯传导到副线圈。

根据有关电磁感应定律，当磁场变化时，副线圈中将会产生电压。

这个电压的大小与主线圈和副线圈的匝数比例相关。

高频变压器通过改变主线圈和副线圈的匝数来实现电压的变换。

如果主线圈的匝数大于副线圈的匝数，那么变压器称为升压变压器。

反之，如果主线圈的匝数小于副线圈的匝数，则称为降压变压器。

通过这种方式，高频变压器能够在不改变电流大小的情况下改变电压大小。

总结：高频变压器的工作原理基于互感耦合的原理。

它通过主线圈产生的变化磁场来传导能量到副线圈，实现电流和电压的变换。

铁芯作为磁路传导材料，能够提高变压器的效率。

通过改变线圈的匝数比例，高频变压器实现电压的变换。

高频变压器在电力传输和电子设备中扮演着重要的角色，为我们的生活和工作提供了便利和支持。

高频变压器设计与参数设计高频变压器设计与参数设计是一项重要的技术，它能够帮助电子设备充分发挥性能。

高频变压器是指使用高频信号来改变交流电压的变压器，它通常用在微波炉、通信设备、打印机和医疗设备等领域，并且也用于高频功率转换、无线电、太阳能应用等等。

高频变压器的设计涉及到许多因素，包括电气特性，例如变压器的电压比、额定电流、变压器的绝缘耐压、损耗和过载能力。

同时，还必须考虑到变压器尺寸大小、重量、成本和可靠性等机械特性。

这些特性都会影响变压器的性能，从而影响其最终的性能表现。

在设计高频变压器时，首先应考虑变压器的工作频率。

一般来说，高频变压器的工作频率范围在1kHz~100MHz 之间，而且高频变压器的工作频率越高，其尺寸越小，耗散越低，性能也越好。

随后，应该考虑高频变压器的结构设计，采用的线圈数目，线圈的绕组方式，芯股的结构，冷却方式和绝缘材料等。

其中，线圈绕制方式和线圈的绕组方式是影响高频变压器的主要要素，它们会影响变压器的额定输出功率、输出纹波、温升和其他电气特性。

此外，还必须考虑到变压器的电压比以及母线电压。

电压比是指输出电压与输入电压之间的比率，它影响变压器的输出功率。

母线电压是指用于变压器的输入电压，它会影响变压器的最大输出功率，而且也会影响变压器的可靠性。

另外，在设计高频变压器时还应考虑变压器的外壳结构，这不仅影响变压器的重量和体积，还会影响变压器的热效应。

外壳结构应考虑到变压器的散热性能，以及变压器内部温度的分布情况等。

最后，需要重点考虑变压器的绝缘系统。

绝缘系统是高频变压器的核心部件，它具有高的绝缘强度和耐温性能，可以有效防止电路受到外界环境的干扰，也可以提高变压器的可靠性和安全性。

总之，高频变压器的设计与参数设计是一项复杂的工作，从上述内容可以看出，在设计高频变压器时，需要考虑变压器的电气特性、机械特性、工作频率、结构设计、电压比和母线电压、外壳结构以及绝缘系统等多个方面。

最终，变压器的设计与参数设计都是为了满足应用需求，并且有效地提高变压器的性能，以及提高变压器的可靠性和安全性。

开关电源高频变压器工作原理1开关电源高频变压器概述开关电源高频变压器是开关电源中不可或缺的重要元件，扮演着转换输出电压与电流、隔离输入输出的关键角色。

本文将围绕开关电源高频变压器的工作原理进行探究。

2高频变压器的构成与工作原理高频变压器主要由铁芯、绕组以及外壳组成。

铁芯分为铁氧体和磁性粉末铁芯两种，绕组分为一次绕组和二次绕组，外壳则可用于固定绕组和铁芯。

其工作原理类似于普通变压器，但存在一定区别。

开关电源高频变压器是在高频工作状态下工作的，因此需要采用高质量的材料和加工工艺。

同时，由于开关电源工作时需要快速地切换电路状态，因此高频变压器的工作频率也非常高，一般在几十千赫兹至上百千赫兹之间。

3高频变压器的工作过程高频变压器的工作过程可以分为两个部分：正半周和负半周。

3.1正半周在正半周电流通过一次绕组时，由于磁性铁芯产生的磁通量不停地变化，导致一次绕组中产生电动势。

此时，电动势会使得电流逆时针流向铁芯上，从而产生一个与二次绕组呈交叉的磁通，并在二次绕组上产生电势差。

因此，二次绕组中就会引发电流。

3.2负半周在负半周电流通过一次绕组时，由于磁性铁芯产生的磁通量的变化方向发生了变化，会导致电动势使电流向顺时针的方向流向铁芯上，从而在一次绕组中产生一个与二次绕组呈交叉方向的磁通，并直接在二次绕组上产生电势差，相应地，在二次绕组上引发电流。

4高频变压器的应用高频变压器广泛应用于开关电源、逆变器、变频器、电子变压器等领域，是许多现代电子设备的核心元件。

其中，开关电源是高频变压器的主要应用之一。

开关电源使用高频变压器扮演隔离输入输出、转换电压和电流的关键角色。

在开关电源中，高频变压器的质量和性能不仅决定着输出电流和电压的状况，还关系着输出电源的有效性、稳定性和可靠性。

5总结开关电源高频变压器作为开关电源的核心元件，其作用和重要性不可忽视。

对于高频变压器的工作原理及其应用，我们有了更加生动的了解和认识，相信该知识对于我们进一步了解开关电源工作机理会有很大的帮助。

高频变压器工艺流程高频变压器工艺流程可以分为以下几个步骤：1. 选材：首先需要选择高频变压器的铁芯材料。

常见的铁芯材料有硅钢片和铁氧体。

硅钢片具有较好的磁导率和导磁性能，适合于低频变压器；而铁氧体具有较好的高频特性，适合于高频变压器。

2. 切割：将选好的铁芯材料按照设计要求进行切割。

切割时需要注意尺寸的精确度，确保切割出来的铁芯片能够拼接在一起形成完整的铁芯。

3. 绝缘处理：在铁芯周围涂布一层绝缘漆，用于隔离铁芯与绕组之间的接触。

绝缘漆可以提高绕组的绝缘强度，防止绕组之间的短路。

4. 绕线：将绝缘处理好的铁芯上绕上绕组。

绕组可以是单层绕组，也可以是多层绕组。

在绕线时需要注意绕组的匝数和线径，以及绕组的排列方式。

5. 焊接：在绕好绕组之后，需要对绕组进行焊接。

焊接可以通过手工焊接或者自动焊接的方式完成。

焊接时需要注意焊接点的质量和可靠性。

6. 封装：将焊接好的高频变压器进行封装。

封装可以选择塑料外壳或者金属外壳。

封装后可以提高高频变压器的机械强度和抗外界干扰能力。

7. 测试：对封装好的高频变压器进行测试。

测试包括电气特性测试和性能测试。

电气特性测试主要包括绝缘电阻测试、匝间电压测试、绕组电阻测试等；性能测试主要包括功率损耗测试、效率测试、温升测试等。

8. 修正和包装：对测试过程中发现的问题进行修正，并进行最终的包装。

包装可以选择盒装或者盘装。

以上就是高频变压器工艺流程的主要步骤。

在每个步骤中都需要严格控制质量，确保高频变压器的性能符合设计要求。

同时还需要注意生产过程中的安全和环境保护。

只有通过精心的制造和严格的测试，才能生产出优质的高频变压器。

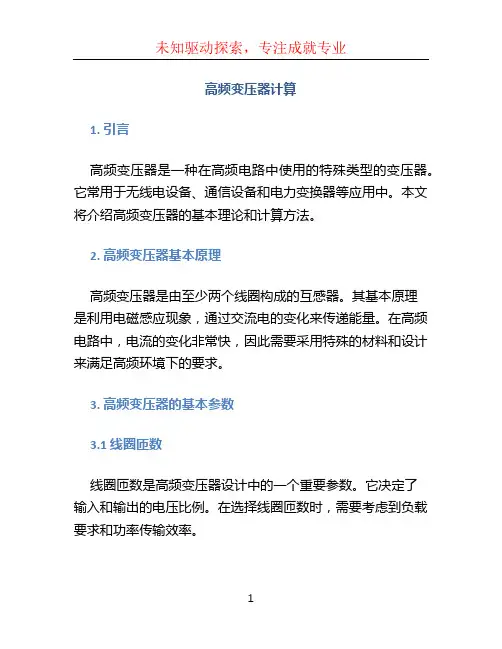

高频变压器计算1. 引言高频变压器是一种在高频电路中使用的特殊类型的变压器。

它常用于无线电设备、通信设备和电力变换器等应用中。

本文将介绍高频变压器的基本理论和计算方法。

2. 高频变压器基本原理高频变压器是由至少两个线圈构成的互感器。

其基本原理是利用电磁感应现象，通过交流电的变化来传递能量。

在高频电路中，电流的变化非常快，因此需要采用特殊的材料和设计来满足高频环境下的要求。

3. 高频变压器的基本参数3.1 线圈匝数线圈匝数是高频变压器设计中的一个重要参数。

它决定了输入和输出的电压比例。

在选择线圈匝数时，需要考虑到负载要求和功率传输效率。

3.2 磁芯材料高频变压器的磁芯材料通常选择磁性材料，例如硅钢片或铁氧体。

这些材料具有较高的磁导率和低的磁滞损耗，可以提高变压器的效率和性能。

3.3 输入和输出电流输入电流和输出电流是高频变压器设计中的另外两个重要参数。

输入电流通常由电源提供，而输出电流则由负载消耗。

设计变压器时，需要确保输入和输出电流在可接受范围之内。

4. 高频变压器的计算方法4.1 计算输入和输出电压输入和输出电压是高频变压器设计中的首要考虑因素。

根据应用需求和电路特性，可以通过以下公式计算输入和输出电压：V_out = V_in * (N_out / N_in)其中，V_out 是输出电压，V_in 是输入电压，N_out 是输出线圈匝数，N_in 是输入线圈匝数。

4.2 计算变压器的工作频率高频变压器的工作频率通常在10 kHz到1 MHz之间。

确定工作频率是设计变压器的关键一步，它影响变压器的材料选择和线圈设计。

4.3 计算变压器的功率功率是变压器设计中的另一个重要参数。

可以通过以下公式计算变压器的输入和输出功率：P_in = V_in * I_inP_out = V_out * I_out其中，P_in 是输入功率，P_out 是输出功率，V_in 和 V_out 是输入和输出电压，I_in 和 I_out 是输入和输出电流。

高频变压器制作工序一. 绕线1. 材料确认1.1 线架规格及材质之确认.1.1.1 BOBBIN规格及材质需正确,且不可有破损或裂痕.1.1.2 工程图面要求拔掉的PIN脚需在绕线前拔掉.1.1.3 PIN脚确认需与工程图面相符,一般有特殊标记为PIN 1(如斜角或凸点等);如果无特殊标记的则参考图面外观图.1.2 铜线规格之确认.1.2.1 WIRE规格及材质需正确,且WIRE不可有破皮、氧化、打结等不良现象.1.3 胶带规格之确认.1.3.1 TAPE规格(宽度、厚度、颜色等)及材质需正确.1.3.2 ACT规格(宽度、层数等)及材质需正确.1.4 套管规格之确认.1.4.1 TUBE规格(大小、长度、颜色等)及材质需正确.1.5 铜箔规格之确认.1.5.1 COPPER FOIL规格(宽度、厚度、长度等)需正确,且无毛边、氧化等不良.1.5.2 是否有要求背胶、焊接引线处理,焊点需平整且需用TAPE正反包住.2. 绕线方式2.1 密绕2.1.1 整齐的绕线,不论是绕一层或是多层,线与线之间都紧密无空隙.2.1.2 要求严格的绕线,在绕两层或以上的绕组时,每绕完一层需加绝缘胶带一层.2.2 疏绕2.2.1 绕线不满一层,线与线之间以相等距离均匀分布.2.3 并绕2.3.1 两股或两股以上铜线同时绕线,依照工程图面采用密绕或疏绕方式绕线.2.4 任意绕2.4.1 有的机种线径细而且圈数较多,绕线时在一定程度上排列整齐,达到最上层时,排线己零乱.2.5 混合绕2.5.1 有的机种为了降低漏电感,在密绕完一层或以上后剩下不足的一层采用疏绕.2.6 逆回绕2.6.1 根据绕线要求,在引出线相反方向起始绕线至引出方向结束的绕线.2.7 同层绕2.7.1 两个或以上绕组分别密绕于同一层上.3. 注意事项3.1 需包ACT的先依工程图面要求靠线槽侧包好,包1TS之ACT可包0.9TS,以利含浸时凡立水良好的渗入底层;包2TS或以上ACT时重迭不可超过5mm,以免线包过胖不利组装CORE及影响漏电感过高.3.2 依照工程图面绕线方式绕线,当结束线跨越绕组回线时需贴固定胶带作隔离,最外层绝缘胶带不宜包得太紧,以免影响产品外观.3.3 原则上铜线从BOBBIN凹槽以一线一槽引出,如凹槽不足可考虑从上槽引出;如无上槽而造成共槽出线的可考虑加TEFLON TUBE避免焊锡短路.3.4 缠线要求紧靠PIN针周围,且不可超过BOBBIN支点,线径小于0.30mm(含)需缠2TS以上,线径小于0.80mm(含)需缠1TS以上,线径大于0.80mm需缠0.8TS以上.3.5 TUBE伸入线槽(或ACT)需2mm以上,套管引出需平齐BOBBIN凹槽或至少达到凹槽2/3高;如卧式无凹槽BOBBIN之套管长度需距PIN针1mm左右.3.6 内铜箔在变压器中一般起屏蔽作用,主要是减小漏电感、激磁电流.包铜箔时原则上焊点朝上,如内铜箔超过1TS(含)时需用胶带隔离防止内部短路.3.7 铜箔取代铜线而做绕组时起导体作用,需背胶后方可使用,主要是满足通过高电流的需要.各焊点需用复合基材包住防止短路.3.8 CT线绞合必须均匀,不可太松也不可太紧.3.9 所有出线均不可太长,以免造成材料浪费,如裁线绕组所用铜线长度与材料分析不符,需及时提出,并由工程部及时变更.二. 焊锡1. 材料确认1.1 锡条之确认1.1.1 锡炉所用之锡条,其锡/铅比例为63/37,锡炉内之杂质污染需及时处理干净.锡炉温度应保持在490℃±10℃.1.1.2 无铅锡条之锡/银比例为99/1.1.2 助焊剂之确认1.2.1 助焊剂及稀释剂之调配依实际情况而定,盛放助焊剂之容器中溶液量依产品而定.2. 作业步骤2.1 将产品整齐排放在粘有双面胶的木条上.2.2 排好版产品之PIN脚沾适量助焊剂.2.3 用锯片刮净锡面,将变压器PIN脚浸入锡中,深度以锡面平齐PIN底部为止.2.4 将焊好锡之产品锡渣清理干净.2.5 剪掉需剪1/2的抽头PIN脚.3. 注意事项3.1 排版木条所粘之双面胶应酌情更换,以免粘性不够时线包掉入锡炉.3.2 PIN脚沾助焊剂时不可太多,以免影响外观,也不可太少而影响焊锡质量.3.3 为防止PIN脚不洁净,锡面需及时处理干净.3.4 不可烫破线包胶带,塑料类BOBBIN不耐高温,必须严格控制好锡炉温度及焊锡时间,否则会使BOBBIN变形、PIN歪斜甚至脱落.3.5 镀锡后的PIN脚需均匀光滑,不可有冷焊、空焊、漏焊、氧化、短路、倒钩或锡围,锡渣需清理干净.3.7 焊锡时间因线径不同而异,如下时间供参考:3.7.1 0.32mm以下焊锡时间: 2-3秒3.7.2 0.80mm以下焊锡时间: 3-4秒3.7.3 0.80mm以上焊锡时间: 4-5秒3.8 特殊产品依实际情况作业.三. 组装铁芯1. 材料确认1.1 铁芯之确认1.1.1 CORE规格、材质、电感需正确,且不可有破损、变形、裂痕或大小不一等不良.1.2 胶带之确认1.2.1 TAPE规格(宽度、厚度、颜色等)及材质需正确.2. 组装铁芯2.1有CT线或飞线的线包剪去多余的部分.2.2 线包较胖的产品需用气压啤机压制线包后方可组装.2.3 CORE装入线包时两只CORE接触面必须保持清洁,CORE结合必须紧密无错位等不良.2.4 有GAP的CORE必须按要求放置,如无注明的则将GAP之CORE放置于PIN端,卧式BOBBIN则将GAP之CORE放置于初级端.2.5 EI型CORE如无注明的将I片放置于顶部.2.6 按工程图面要求方式(胶带或铁夹)固定CORE,用胶带固定CORE的需将胶带切口置于产品底部,需包外铜箔(或外胶)或卧式产品则将胶带切口置于CORE中间,需点胶作业的产品可在一次测试后作业.3. 注意事项3.1 在正式生产前应试样组装10PCS以上,以免含浸后产品批量电感不良.3.2 不同材质的CORE不可组装在同一产品上.3.3 要求背胶的CORE必须依工程图面背胶作业后方可组装,并且所背胶带不可歪斜、皱起及破损,以免产品含浸后胶带翘起.3.4 固定CORE之胶带必须缠紧,以免含浸后电感下降,且不可分层及皱起,胶带切口应平滑以免影响产品外观;如用铁夹固定CORE的产品,铁夹必须置于CORE正中央.3.5 遇上线包较胖的产品,需用气压啤机压制线包后再组装,压制线包时不可压破BOBBIN.3.6 组装CORE时不可弄破线包胶带,以免线包对CORE产生高压不良.3.7 组装好之产品不可有CORE大小不一、错位,点胶产品点胶位置需正确,胶量应适中,所有产品上应无焊油、胶等污物.四. 电气测试1.仪器校对1.1 匝数比测试仪器之确认1.1.1 测试前用校对品校对仪器是否准确.1.2 电感测试仪器之确认1.2.1测试前用校对品校对仪器是否准确.1.3 高压测试仪器之确认1.3.1测试前用校对品校对仪器是否准确.2. 作业步骤2.1 确认测试治具与变压器脚位是否相符.2.2 按工程图面要求设定测试参数,匝数比测试频率为20KHz,测试电压为2.0V,匝数标准为±0.2TS;部分产品(如铁芯GAP或匝数多)会使测试匝数与实际匝数不符,则根据拆解结果设定相应匝数标准.2.3 根据测试仪器功能(洤华310仪器仅可测试匝数比)测试工程图面要求之各项电气性能.2.4 通过测试分选良品与不良品,匝数不良(注明不良绕组)退回前段修理;电感不良如为材料不良则拆下CORE退供货商,如组合不良则由组装人员修理.2.5 按工程图面要求设定测试参数,高压测试一般按初级对次级、初级对铁芯、次级对铁芯之顺序进行测试.3. 注意事项3.1 为防止内部短路,匝数比测试时应加匝间短路测试.3.2 如果为气动测试,测试时应防止BOBBIN支点破损.3.3 高压测试系危险作业,测试人员必须经过培训后方可上岗.3.4 如客户要求高压测试时间为一分钟,为节约时间而提高生产效率,作业时可将高压要求提高至1.2倍而将时间缩短为一秒钟.3.5 测试过程应尽量避免弄歪PIN脚.3.6 所有电气测试必须保证100%为良品方可流程.3.7 为防止混料,所有不良产品需放于有标示之红色盘子.3.8 所有含浸作业后之产品需再次测试电感及高压.五. 焊铜箔1. 材料确认1.1 铜箔之确认1.1.1 COPPER FOIL规格(宽度、厚度、长度等)需正确,且无毛边、氧化等不良.1.1.2 如需背胶之铜箔是否背胶,TAPE是否有气泡、皱折、刺破等不良.1.2 引线之确认1.2.1 WIRE规格及长度需正确,且至少一端己镀锡.1.3 其它材料之确认1.3.1 外围TAPE规格(宽度、厚度、颜色等)及材质需正确,一般情况之外围TAPE宽度应与线包TAPE相同.1.3.2 引线TUBE规格及长度需正确,规格以容易穿入引线为宜.2. 作业步骤2.1 焊内铜箔2.1.1 将铜箔竖立工作台面上,左手拿引线与铜箔成90℃角置于需焊位置,右手拿焊枪迅速焊接引线.2.2 焊外铜箔2.2.1 根据工程图面要求,确定产品在焊外铜箔前是否需包外围胶带,如需包外围胶带需按要求层数包好.2.2.2 将裁好长度之铜箔居线包中间包紧,用焊枪迅速焊接铜箔.2.2.3 在对应位置焊接外铜箔引线,如需加套管则按适当长度加套管.2.2.4 将引线缠于指定PIN脚上.2.3 焊绕组铜箔2.3.1 方法同焊内铜箔.2.3.2 绕组铜箔主要是满足通过高电流的需要,各焊点需用复合基材包住防止短路.3. 注意事项3.1 背胶之铜箔不可有气泡、皱折、刺破等不良.3.2 点锡需适量,焊点需光滑,不可有堆锡及锡尖.3.3 焊接时间不可太长,以免烫破胶带.3.4 外铜箔需包正包平,不可歪向一边,否则可能会造成产品高压不良及影响外观.3.5 绕组铜箔之焊点需用复合基材正反包住,以免造成短路.3.6 外铜箔引线缠接时不可松散,应避免焊锡后造成焊点超高.3.7 焊好外铜箔后所包绝缘胶带不宜包得太紧,以免影响产品外观.六. 真空含浸1. 材料确认1.1 凡立水之确认1.1.1 凡立水与天那水(稀释剂)必须是同一厂家产品才能混合使用,混合后溶液比重为0.90-0.92.2. 作业步骤2.1 将产品整齐排放在含浸板上,放入80℃-100℃烤箱中预热30分钟.2.2 待产品冷却至60℃左右时,将产品整版放入含浸槽内.2.3 启动真空含浸机,抽气至40-50cm/Hg,导入凡立水,使凡立水淹没产品为准(不可淹没PIN脚),连续抽真空、破真空4-5次.2.4 放气后导出凡立水,再抽气至65-75cm/Hg,然后再放气,将产品取出稍吹干.2.5 将产品放入80℃烤箱预热1小时,再将温度调至100℃-110℃烘烤4小时,大颗产品和安规机种需多烘烤2小时.2.6 将产品取出烤箱,自然冷却(特殊情况可用风扇迅速冷却)后流程至下一工段.3. 注意事项3.1 凡立水和天那水为易燃有毒物品,含浸室内需保持良好的通风条件.3.2 每日含浸前必须检测凡立水之比重,凡立水在使用过程中会渐渐粘稠,必须补给稀释剂充分混合,使其比重达到要求.3.3 含浸用具必须定期清理,保持用具干净,以免影响含浸产品外观.3.4 每批产品出烘箱,IPQC必须拆解成品,确认产品最内层是否烘干,线圈是否固定.3.5 含浸后之产品必须保持外观洁净,无块状污物,CORE不可有松动情形.七. 整脚成形1. 调试整脚机1.1 装好适配的整脚板,启动后插入变压器整脚,取出产品检查PIN脚是否合格.2. 整脚作业2.1 将产品逐一插入整脚板整脚成形.2.2 所有经整脚成形之产品应整齐排放于盘中,不可随意乱放以免弄歪PIN脚.2.3 整脚时不可弄破BOBBIN支点及刮伤PIN脚.3. CT线成形3.1 确认CT线是否需加套管及套管材质、规格、长度.3.2 穿入要求之套管,检查镀锡部分长度是否正确.3.3 确认CT线成形位置,将CT线弯向工程图面要求位置.3.4 根据实际情况确定CT线是否需合脚处理.八. 贴标签(捺印)1. 材料确认1.1 标签之确认1.1.1 标签规格、材质及内容需正确,字体清晰,无漏字错字,周期是否有效.1.1.2 印章内容需正确,字体清晰,有周期的需将周期调至有效周期.1.2 产品之确认2.1 产品与标签(印章)是否相符,产品是否己完成贴标签(捺印)之前所有工序.2. 操作步骤2.1 将产品初级(或次级)朝同一方向摆放整齐.2.2 将标签粘贴(或捺印)于产品上.3. 注意事项3.1 标签大小原则上应小于所贴位置面积.3.2 标签需贴正贴平,标签与产品需完全接触,不可贴错、贴反、贴歪及漏贴.3.3 捺印之油墨应清晰,均匀,颜色需正确.九. 外检包装1. 材料确认1.1 包装盒之确认1.1.1 所用包装盒外观尺寸及包装数量是否符合客户要求.1.1.2 包装盒和外箱上之内容与产品料号是否相符.2. 外观检查2.1 确认产品是否完整,外观需洁净,无块状污物(凡立水);各外观尺寸需符合工程图面要求.2.2 BOBBIN不可有裂缝、破损、变形.2.3 CORE不可有严重错位、破损、变形及松动.2.4 TAPE不可有刺破、翘起、烫伤等不良.2.5 TUBE材质及长度是否正确,TUBE不可破损.2.6 要求点胶之产品,胶量及位置需正确,且必须起到固定的作用.2.7 要求打点之产品,颜色及位置需正确,且必须清晰,不可有打错、打反或漏打.2.8 有CT线(或飞线)之产品,出线位置及长度需正确,镀锡部分需光滑且不可有大头.2.9 产品PIN脚必须均匀光滑,不可有冷焊、空焊、漏焊、氧化、短路、倒钩或锡围,锡渣需清理干净.3. 装盒封箱3.1 将检验无误之产品按要求装入盒中.3.2 确认数量无误后封箱.4. 注意事项4.1 所有待包装产品需100%通过电气特性测试.4.2 不良产品必须进行修补,无法修补之产品方可报废.4.3 包装时不可有混料、多装及少装之情形.4.4 海运和空运之产品需慎重包装,以免运输时造成损坏.4.5 包装好之产品需经FQC检验OK后方可出货.。

高频变压器高频变压器是作为开关电源最主要的组成部分。

开关电源一般采用半桥式功率转换电路，工作时两个开关三极管轮流导通来产生100kHz的高频脉冲波，然后通过高频变压器进行降压，输出低电压的交流电，高频变压器各个绕组线圈的匝数比例则决定了输出电压的多少。

典型的半桥式变压电路中最为显眼的是三只高频变压器：主变压器、驱动变压器和辅助变压器（待机变压器），每种变压器在国家规定中都有各自的衡量标准，比如主变压器，只要是200W 以上的电源，其磁芯直径（高度）就不得小于35mm。

而辅助变压器，在电源功率不超过3 00W时其磁芯直径达到16mm就够了。

变压器的工作原理变压器是变换交流电压、电流和阻抗的器件，当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流）。

变压器由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。

高频变压器是工作频率超过中频（10kHz）的电源变压器，主要用于高频开关电源中作高频开关电源变压器，也有用于高频逆变电源和高频逆变焊机中作高频逆变电源变压器的。

按工作频率高低，可分为几个档次：10kHz-50kHz、50kHz-100kHz、100kHz～500kHz、5 00kHz～1MHz、1MHz以上。

传送功率比较大的，工作频率比较低；传送功率比较小的，工作频率比较高。

[1]高频变压器悬赏分：0 - 解决时间：2009-1-15 15:35高频变压器中的EC42型和EE42有什么区别，42前面的字母分别代表什么？提问者：hbt0090 - 初学弟子一级最佳答案EC42型和EE42型是用于高频变压器或电感的两种铁氧体磁芯的型号，这种磁芯由两个“E”形磁体组成，这两种型号磁芯的区别(亦即42前面字母的含义)在于：EC型的磁芯中芯柱为圆形，EE型的磁芯中芯柱为方形。

高频变压器用在低频电路会出现什么问题悬赏分：0 - 解决时间：2007-5-25 18:28高频变压器用在低频电路会出现什么问题；低频变压器用在高频电路会出现什么问题？比如50HZ和50KHZ！提问者：余成YW S - 助理四级最佳答案高频变压器用在低频电路中电流增大，可能烧坏变压器。

高频变压器设计基础知识高频链逆变技术用高频变压器代替传统逆变器中笨重的工频变压器，大大减小了逆变器的体积和重量。

在高频链的硬件电路设计中，高频变压器是重要的一环。

设计高频变压器首先应该从磁芯开始。

开关电源变压器磁芯多是在低磁场下使用的软磁材料，它有较高磁导率，低的矫顽力，高的电阻率。

磁导率高，在一定线圈匝数时，通过不大的激磁电流就能承受较高的外加电压，因此，在输出一定功率要求下，可减轻磁芯体积。

磁芯矫顽力低，磁滞面积小，则铁耗也少。

高的电阻率，则涡流小，铁耗小。

铁氧体材料是复合氧化物烧结体，电阻率很高，适合高频下使用，但Bs值比较小，常使用在开关电源中。

高频变压器的设计通常采用两种方法：第一种是先求出磁芯窗口面积AW与磁芯有效截面积Ae的乘积AP（AP=AW×Ae，称磁芯面积乘积），根据AP值，查表找出所需磁性材料之编号；第二种是先求出几何参数，查表找出磁芯编号，再进行设计。

注意：1）设计中，在最大输出功率时，磁芯中的磁感应强度不应达到饱和，以免在大信号时产生失真。

2）在瞬变过程中，高频链漏感和分布电容会引起浪涌电流和尖峰电压及脉冲顶部振荡，使损耗增加，严重时会造成开关管损坏。

同时，输出绕组匝数多，层数多时，应考虑分布电容的影响，降低分布电容有利于抑制高频信号对负载的干扰。

对同一变压器同时减少分布电容和漏感是困难的，应根据不同的工作要求，保证合适的电容和电感。

单片开关电源高频变压器的设计要点高频变压器是单片开关电源的核心部件，鉴于这种高频变压器在设计上有其特殊性，为此专门阐述降低其损耗及抑制音频噪声的方法，可供高频变压器设计人员参考。

单片开关电源集成电路具有高集成度、高性价比、最简外围电路、最佳性能指标等优点，能构成高效率无工频变压器的隔离式开关电源。

在1994～2001年，国际上陆续推出了TOtch、TOtch-Ⅱ、TOtch-FX、TOtch-GX、Tintch、Tintch-Ⅱ等多种系列的单片开关电源产品，现已成为开发中、小功率开关电源、精密开关电源及开关电源模块的优选集成电路。

高频变压器制作文档
《高频变压器制作文档》
嘿呀，大家好呀！今天我来给大家分享一下高频变压器的制作过程哦，这可是一个超级有趣的事儿呢！
有一次我就亲自搞起了高频变压器的制作，那可以说是一次难忘的经历呀。

我先把各种工具都准备得妥妥当当的，什么螺丝刀啦、钳子啦、铜线啦等等，就像准备上战场的战士一样，装备齐全得很嘞！然后呢，我就开始小心翼翼地绕线啦，每一圈都绕得特别仔细，心里想着可千万不能出错呀。

哎呀，这绕线的过程就像在给变压器编织一件特别的毛衣似的，真的需要特别的耐心哦。

我时不时还会停下来检查一下，生怕有哪里不完美。

接着就是安装铁芯啦，我对着那小小的铁芯研究了好久，想着怎么把它完美地安装进去。

就这么一会儿比划这儿，一会儿摆弄那儿的，终于给它找到了最合适的位置。

在整个过程中呀，我都特别的专注和认真，就好像在雕琢一件艺术品一样。

慢慢地，高频变压器在我的手中逐渐成型啦，看着它一点点变得完整，那种成就感简直爆棚呀！等最后完成的时候，我开心得都要跳起来了，哇塞，我自己亲手做出来啦！
这就是我制作高频变压器的有趣经历啦，真的是又好玩又有挑战性呢！大家也快来试试吧，感受一下制作高频变压器的独特乐趣哟！嘿嘿！。

·.高频变压器制作工艺、方法·.绕线变1.材料确认1.1 BOBBIN 规格之确认.1.2 不用的PIN 须剪去时，应在未绕线前先剪掉，以防绕完线后再剪除时会刮伤 WIRE 或剪错脚，而且可以避免绕线时缠错脚位.1.3 确认BOBBIN 完整：不得有破损和裂缝.1.4 将BOBBIN 正确插入治具,一般特殊标记为1脚(斜角为PIN 1)，如果图面无注明，则1脚朝机器.1.5 须包醋酸布的先依工程图要求包好，紧靠BOBBIN 两侧，再在指定的PIN 上先缠线(或先钩线)后开始绕线，原则上绕线应在指定的范围内绕线2.绕线方式根据变压器要求不同，绕线的方式大致可分为以下几种2.1 一层密绕：布线只占一层，紧密的线与线间没有空隙.整齐的绕线. (如图6.1)图6.1 图6.22.2 均等绕：在绕线范围内以相等的间隔进行绕线;间隔误差在20%以内可以允收.(如图6.2) 2.3 多层密绕：在一个绕组一层无法绕完,必须绕至第二层或二层以上,此绕法分为三种情况：a.任意绕：在一定程度上整齐排列，达到最上层时，布线已零乱，呈凹凸不平状况，这是绕线中最粗略的绕线方法 .b.整列密绕：几乎所有的布线都整齐排列,但若干布线零乱(约占全体30%，圈数少的约占5%REF).c.完全整列密绕：绕线至最上层也不零乱,绕线很整齐的排列着,这是绕线中最难的绕线方法.2.4 定位绕线：布线指定在固定的位置，一般分五种情况 (如图6.3)a.密绕指定点绕线b.均匀疏绕指定点绕线c.密绕指定侧绕线(出线侧)d.密中绕e.密绕指定侧绕线(相对侧)图6.32.5 并绕:两根以上的WIRE 平行绕同一组线,各自平行绕,不可交叉.此绕法可分为四种情况:(图6.4)a.同组并绕;b.不同组或同组并绕;c.多组并绕d.不同组或同组双并绕;图6.4圖圖3.注意事项：3.1当起绕(START)和结束(FINISH)出入线在BOBBIN 同一侧时，结束端回线前须贴一块横越胶布(CROSSOVER TAPE)作隔离。

高频变压器的工作原理
高频变压器是一种能够将交流电能通过电磁感应转换为不同电压的设备。

它由原次线圈和副次线圈组成，两个线圈通过共享磁路互相耦合。

高频变压器的工作原理可以分解为两个主要步骤：磁场产生和电压转换。

首先，在高频电源的作用下，原次线圈产生一个交变磁场。

这个磁场会通过磁路传播到副次线圈上。

由于两个线圈通过磁路耦合，原次线圈发出的交变磁场会诱导副次线圈中的电动势。

接下来，根据法拉第电磁感应定律，副次线圈中的电动势会导致电流在副次线圈中流动。

这个电流通过副次线圈的匝数比例决定了输出电压与输入电压的关系。

如果副次线圈的匝数比较大，输出电压就会比输入电压高；反之，如果副次线圈的匝数比较小，输出电压就会比输入电压低。

高频变压器的工作频率较高，一般在几十千赫至几百千赫的范围内。

由于工作频率高，变压器磁路中的铁芯能更有效地传导磁场，从而提高了能量转换的效率。

此外，高频变压器还通常采用紧凑的设计和高效率的线圈，以便在小体积中实现高效能转换。

总结起来，高频变压器通过交变磁场的产生和电磁感应原理实现电压的转换。

它在许多电子设备中广泛应用，如电源适配器、通信设备和无线充电器等。

高频变压器原理
高频变压器是一种特殊设计的电气设备，能够将输入电压的频率转换为输出电压的高频的变压器。

它是基于电磁感应定律工作的，其中主要包括两个线圈，即工作线圈和辅助线圈。

工作线圈位于变压器的一侧，通常称为一次绕组，而辅助线圈位于另一侧，通常称为二次绕组。

高频变压器的工作原理如下：
1. 输入电压加到一次绕组上，使一次绕组形成一个电流。

这个电流产生的磁场穿过变压器的铁芯，导致铁芯内部的磁通量发生变化。

2. 当一次绕组中的电流改变时，磁通量也会改变。

这个变化的磁场从铁芯传导到二次绕组，诱导出一个在二次绕组中的电势。

3. 高频变压器的关键在于使一次绕组和二次绕组之间有足够的电磁耦合。

为了实现这个目标，常常使用高频的电流和细长的绕组线圈。

这样可以减小电感和电导带来的能量损失。

4. 输出电势的大小取决于输入电压和绕组的变比。

高频变压器的变比通常较小，因此输出电势较低。

然而，由于高频的工作频率，输出电压变成了高频的电压，有很多应用可以利用这个特点。

5. 高频变压器还可以用于电力传输、电源转换和调节、医疗设备、通信系统等多个领域。

总而言之，高频变压器通过电磁感应原理将输入电压的频率转换为输出电压的高频。

它是基于两个线圈的变压器设计，具有许多广泛的应用领域。

高频变压器的工作原理高频变压器是一种用于变换交流电压的电器设备，它主要由铁芯和绕组组成。

在工业生产和电子设备中，高频变压器起着非常重要的作用，它能够将输入的电压变换成需要的输出电压，同时还能实现电流的升降。

那么，高频变压器是如何实现这些功能的呢？接下来，我们将详细介绍高频变压器的工作原理。

首先，高频变压器的工作原理与普通变压器类似，都是基于电磁感应的原理。

当高频交流电流通过变压器的绕组时，会在铁芯中产生交变磁场，从而诱导出另一侧绕组中的电动势，使得电压得以变换。

不同的是，高频变压器在工作时，输入的交流电频率会远远高于普通变压器，因此需要采用特殊的设计和材料来适应高频工作环境。

其次，高频变压器的铁芯和绕组的设计对其工作性能有着重要影响。

铁芯的选择和绕组的匝数比例决定了变压器的变比和功率传递效率。

在高频工作条件下，铁芯需要具有较高的磁导率和低的磁滞损耗，以确保磁场能够迅速建立和消失，从而减小能量损耗和温升。

同时，绕组的设计也需要考虑到高频电流下的电磁感应和涡流损耗，因此需要采用特殊的绝缘材料和绕线结构。

此外，高频变压器的工作原理还涉及到谐振电路的应用。

在一些高频电源和变换器中，为了提高能量传输效率和稳定性，会采用谐振电路来实现谐振变压器。

谐振电路能够使变压器在特定频率下达到最佳工作状态，从而减小功率损耗和提高输出功率密度。

总的来说，高频变压器的工作原理是基于电磁感应和谐振电路的原理。

通过合理的设计和材料选择，高频变压器能够实现高效的电压变换和能量传输，广泛应用于电子设备、通信设备、医疗器械和工业自动化等领域。

希望通过本文的介绍，能够更好地理解高频变压器的工作原理，为相关领域的工程师和研究人员提供参考和指导。
