海信液晶平板电视主板维修方案(一)

迅维快修—海信液晶电视易发故障检修解析图本文作者：迅维ID（hcrt）液晶电视的故障问题多数都是潜在积少成多的。

所以出现问题必须要看重，下面迅维快修小编详细介绍海信液晶电视易发故障检修解析图。

一、TLM32V66三无亮蓝灯原因：通电后测主板（RSAG7.820.4293）各路供电均正常，但主芯片无温升，测量N21复位输出端电压持续为2V，正常情况下该引脚应在开机瞬间由3.3V变为0V，更换后故障排除。

二、LED50K310X3D开机一段时间后花屏死机原因：本机采用RSAG7.820.4779主板，常见原因是3.3V供电稳压器N105性能不良。

三、TLM32V66A花屏死机或蓝灯亮不开机原因：本机采用RSAG7.820.4204主板，常见原因是1.2V内核供电三端稳压器N6性能不良。

四、LED46K310NX3D三无蓝灯亮或遥控关机后不开机原因：本机采用RSAG7.820.4782电源板，常见原因是PFC电压取样电阻R826 、R827 、R828漏电，取下清洁后重新焊上即可，故障时测PFC电压低于380V。

五、TLM32H78出现横线干扰后花屏死机原因：本机采用RSAG7.820.4293主板，常见原因是FLASHI芯片N14 （MX25L3205）性能不良。

六、TLM26H78不定时死机，遥控及本机按键失效原因：电源转接板RSAG7.820.1855上的5VM供电滤波电容C883（1000RF/16V）性能变差。

七、LED32K10（主板型号RSAG7.820.4705）不定时死机原因：主芯片MST6M182底部接地焊盘接触不良，用热风枪重新加热至焊锡融化即可。

八、TLM4236P电源指示灯忽亮忽暗，不开机故障原因：电源板（型号RSAG7.820.148列5VS供电滤波电容C851（470t.F/16V）性能变差）。

九、TLM32V88PK不定时不开机，电源指示灯亮原因：电源板（RSAG7.820.1666）上VCC反馈电压产生电路中的滤波电容C811、C812容量减小所致，需用47WF/35V电容更换）。

西安赛维技术培训－－平板机类海信电视常见问题分析处理（一）西安赛维刘长军机型：TLM32E29机芯：液晶－MST9故障现象：热机信号弱，行不同步．分析:因为此机是热机后出现故障,因此怀疑是某元件热稳定性不良造成.仔细观察故障,发现故障出现时,先是无彩色,而后出现雪花点,随后即出现行不同步,类似于跑台的症状.此时输入AV信号则可正常显示,这说明问题出在高中频通道,不在后级.从原理图可知,此机的高中频电路结构与普通CRT机电路结构大致相同,因此检修方法也与之相同.首先检测高频头的工作状态,发现其出故障时供电脚电压仅为1.8V,远低于正常的5V,再测AGC、SDA、SCL脚电压均低于正常值,至此问题就很明确了,是供电异常导致的高中频电路不能正常工作.当断开L18后复测5V依然为1.8V,这就排除了高频头短路的可能.继续往前测至N18输出端,电压也为1.8V,测输入端仅为4V!再往前测,其12V始终正常稳定,那么就可以确定问题只能出在R294上了,于是取下R294测量,发现其阻值由三十多欧在快速下降至正常的二十欧.试用烙铁加热此电阻并监测阻值,发现其阻值会随加热迅速上升.更换电阻R294后故障排除.由此事例可以看出，测量关键点的电压的变化依然是我们判断故障的重要依据。

机型：TLM4007U机芯：液晶－MST9故障现象：收台少分析:开机检测,本地可收视频道为58套节目,但此机自动搜索后仅收20余套节目,因此可以确定此故障必然出在高频头上.开机实测高频头供电5V,AGC电压3.8V,SDA电压4.0V,SCL电压4.0V均正常,当测至调谐端时却只有12V,显然收台少的原因就是因调谐电压过低造成的.遂检查调谐电压的升压电路,直观发现用于振荡的三极管Q21已严重炸裂,直接用2SC1815代换,再测调谐电压已恢复至32V,重新搜台故障排除.故障多发点Q21正常工作电压:b=2.2vc=12ve=0v高频头调谐需要的33V电压,由自激振荡电路加一个电容充放电来提供,通过L23,C150和C151产生一个频率约800kHz,基准电压12V,峰峰值28V的正弦波,再通过D57不断开关和CA30不断充放电使电压到达到40V,再通过一个33V（D56）的稳压管产生33V电压。

海信电视机故障维修10例例1：TLM1519型机，⽆信号。

开机⽆图像，CGA显⽰正常，⽤户菜单中视频亮度和伴⾳两选项⽆法打开。

分析检修：⾸先，检查主板各路供电电压，未发现异常；检查TV/VGA⾏场同步切换集成电路（N102）、TV/VGA的RGB信号切换集成电路（N104），正常；测量伴⾳板上⾼频头A900(FSTDC-3W2M-5V)的33V供电电压偏低，不到5V；测量其输⼊端排插XP110，发现12V的供电电压不到3V（33V供电电压是由12V升压得来）；测量主板上的开关集成电路N110（IRF7341）输⼊电压正常，但输出电压为3V左右，且⾃⾝对地阻值变⼤。

检查外围器件正常，更换集成电路N110后，故障排除。

维修提⽰：N110(IRF7341)主要起开关作⽤，当该器件性能发⽣变化时，会导致其输出电压的变化，从⽽使伴⾳板上的⾼频头不能正常⼯作⽽引发该故障现象。

平板调谐器受总线控制，若调谐器不⼯作⽆视频信号送⼊中频处理电路，控制系统未得到TV/AV处理电路送出的图像识别信号，将⾃动关闭TV/AV功能，故出现只有VGA功能了。

长虹LS08机芯液晶电视也有此⼯作特点。

看来这是平板电视与普通电视不容的地⽅。

例2：TLM3737型机，开机液晶屏显⽰“⽆效模式”字样，在TV、AV、S―VIDEO状态下均⽆图像，VGA、⾼清信号输⼊显⽰正常。

分析检修：由于模拟信号与数字信号的传输通道不同，因⽽判断故障部位在V-PORT（独⽴的TV/AV处理电路，完成TV/AV视频亮⾊解码及ADC转换）通道上。

该机视频信号处理由N006（VPC3230D）的5V、3.3V（电感L014、L015）供电电压正常；晶振Z002两端电压偏低（正常应在3V左右波动）。

代换Z002(JLAS20K)后，故障排除。

维修提⽰：晶振Z002谐振频率的改变，导致VPC3230D⼯作不正常，引起信号识别错误。

此例与例1有些相似。

例3：HDP3411⾼清机型，伴⾳时有时⽆。

R多媒体产品维修手册LED55EC510N(1011)主板方案：MT5505电源方案： HLL-4855WA多媒体研发中心2015.05目录LED55EC510N(1011) (3)一、产品介绍 (3)（一）、产品外观介绍 (3)（二）、产品功能规格、特点介绍 (4)（三）、产品差异介绍 (5)主板差异： (5)电源板差异： (5)二、产品方案概述 (6)整机内部图 (6)整机信号流程图 (7)电源分配图 (8)三、主板原理说明 (9)主板实物图 (9)主板电路原理图 (10)四、电源板原理说明 (32)A、产品介绍： (32)B、方案概述 (33)C、分部原理说明 (33)D、常见故障分析 (38)E、单板检修流程 (38)五、产品爆炸图及明细 (40)六、软件升级方法 (40)MTK5505软件升级方法 (40)MTK5505工厂菜单调试说明 (50)液晶电视服务手册LED55EC510N(1011)一、产品介绍（一）、产品外观介绍外观图：（因拍摄技术有限，图片仅供参考）端子图：（二）、产品功能规格、特点介绍技术参数：视频支持格式：各端子电平特性：（三）、产品差异介绍185182液晶屏\HE550HF-F52\S2184555主板组件\RSAG2.908.6270-02\ROH170732电源板组件\RSAG2.908.5687-03\ROH主板差异：LED55EC510N(1011)主板RSAG2.908.6270-02与LED55K370(2002)主板RSAG2.908.6270-01相比除了去掉PCMCIA 卡和TF卡功能外，还有如下差异：状态代码物料描述(名称/型号/加工方式)项目文本1（位号）项目文本2（备注）184555(主板组件\RSAG2.908.6270-02\ROH)在原型组件180029(主板组件\RSAG2.908.6270-01\ROH)基础上更改，差异如下：更改前1142588 存储IC\H5TQ4G63CFR-RDC\TP\JK\ROH N61更改后1131763 片式电路\H5TQ2G63FFR-PBC\TP\JK\ROH N61更改前1142826 存储IC\H26M41103HPR\TP\JK\ROH N57 烧写主程序更改后1146985 存储IC\KLM4G1FEPD-B031\TP\JK\ROH N57 烧写主程序电源板差异：电源板组件RSAG2.908.5687-03与电源板组件RSAG2.908.5687-47可以通用。

海信液晶电视几大故障解决
一.偏色
1.检查主板信号R\G\B由输入到主芯片部分线路(有无虚焊短路,电容电阻有无错值)
2.进入工厂模式,进行白平衡调节,能否调出正常颜色
3.必要时替换MCU或对MCU进行重新烧录
二.花屏
1.测量主板时钟输出是否正常
2.检查主板信号R\G\B由输入到主芯片部分线路(有无虚焊短路,电容电阻有无错值)
3.检查主板信号输出到输出到屏的连接座部分线路有无虚焊短路 (IC脚排阻及座双列插针,特别注意扁平插座)
4.必要时替换屏
三.无信号
A.通电后出现无输入信号(NO VGA INPUT)
1.检查VGA电缆连接
2.检查主板由行场输入(注意VGA母座的行场与地之间有无短路)到反相器输出再到主芯片部分线路(有无虚焊短路 ,电容电阻有无错值)
3.检查主板各工作点电压(有可能是由于主芯片损坏)
B.通电后出现超出显示(VGA NOT SUPPORT) or(FREQENCY OUT OF RANGE)
1.检查电脑输入信号是否超出范围
2.检查主板各个工作点的电压(有可能是由于主芯片损坏)
四.画面闪(字抖动)
1.用自动调节或用手动调节"相位"能否调好
2.检查主板各个工作点的电压(有可能是由于主芯片损坏)
3.检查锁相回路电容电阻有无错值
4.检查主板由行场输入到反相器输出再到主芯片部分线路(有无虚焊短路电容电阻有无错值)
五.重影
1.检查输入信号,是否因为接分配而引起或VGA电缆不合规格引起
2.检查主板VGA座有无虚焊,连焊
3.检查主板由信号输入到芯片部分线路有无虚焊,短路,电容电阻错值
4.检查主板各工作点电压(有可能是由于主芯片损坏)。

A P P I_I A7S I C E T R E P A I T R I N I G 海信LED42K01P型液晶电视不m il故障幢修—台海信LED42K01P型液晶电视，上电后电 源指示灯不亮，不开机。

拆开机壳，目测电源二合一板（板号：RSAG7.820.2264/ROH)上无明显异常。

给电视机 通电，测得主滤波电容C812、C813(68t J L F/450V)两端电压为300V(正常h但开关电源次级无5V、12V、16V等电压输出。

断电，先用220V灯泡对主 滤波电容C812、C813放电，然后在路检测，发现 待机5V电压整流二极管V D833(SR560)正反向 阻值为O J i,呈现击穿短路状态。

将电源二合一板 取下，焊下VD833,再用万用表检测，仍旧呈现短 路现象。

找到一只同型号的二极管焊上，然后单独 给电源二合一板通电，测待机5V电压滤波电容 C838引脚正极上无5V电压。

断电，再次用220V 灯泡对主滤波电容C812、C813放电，测量开关变 压器T901初级电路中的元件，未发现明常损坏□刘祥平的。

根据以往维修经验，判断电源块N831 (A6059H,见图1)损坏的几率比较大，于是决定用 替代法试一下。

找到一只同型号集成块在原位置 上焊好，检查焊接无误，给电源二合一板单独通 电,测待机5V电压输出正常。

断电，将电源二合一 板装回电视，上电试机，图像、伴音均正常,故障排 除。

副别接一只灯泡作假负载，然后上电，两只灯 泡发光正常，测得两组电压均正常。

断电，将 电源板装回电视，上电试机，图像、伴音均正 常，故障排除。

相关实物如图1所示。

■彩迅LE-3219型液晶彩电不孖桃故障幢修□黄宏章一台彩迅LE-3219型液晶彩电，上电后红灯 亮，按“开机”键后绿灯亮，随即又变为红灯，无法 开机。

本机采用三合一主板，因上电后指示灯亮，说 明开关电源初级基本正常。

在路测量开关电源次 级的12V整流二极管及背光供电整流二极管，均 正常。

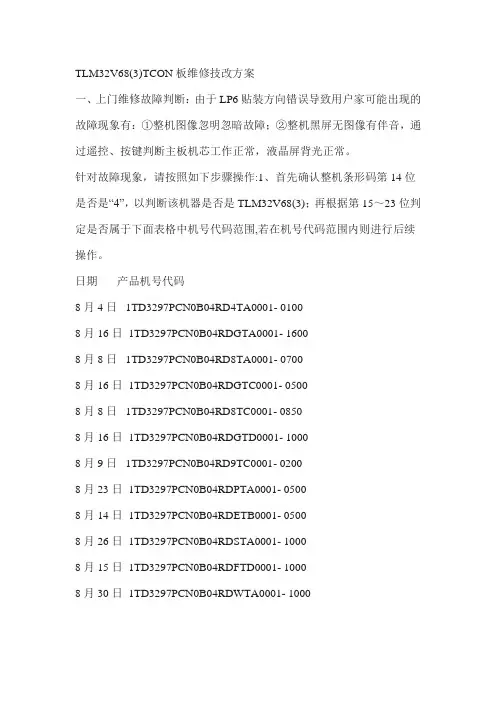

TLM32V68(3)TCON板维修技改方案一、上门维修故障判断：由于LP6贴装方向错误导致用户家可能出现的故障现象有：①整机图像忽明忽暗故障；②整机黑屏无图像有伴音，通过遥控、按键判断主板机芯工作正常，液晶屏背光正常。

针对故障现象，请按照如下步骤操作:1、首先确认整机条形码第14位是否是“4”，以判断该机器是否是TLM32V68(3)；再根据第15～23位判定是否属于下面表格中机号代码范围,若在机号代码范围内则进行后续操作。

日期产品机号代码8月4日 1TD3297PCN0B04RD4TA0001- 01008月16日1TD3297PCN0B04RDGTA0001- 16008月8日 1TD3297PCN0B04RD8TA0001- 07008月16日1TD3297PCN0B04RDGTC0001- 05008月8日 1TD3297PCN0B04RD8TC0001- 08508月16日1TD3297PCN0B04RDGTD0001- 10008月9日 1TD3297PCN0B04RD9TC0001- 02008月23日1TD3297PCN0B04RDPTA0001- 05008月14日1TD3297PCN0B04RDETB0001- 05008月26日1TD3297PCN0B04RDSTA0001- 10008月15日1TD3297PCN0B04RDFTD0001- 10008月30日1TD3297PCN0B04RDWTA0001- 10002、判断TCON板LP6贴装方向是否错误将整机后壳打开后，按照下图所示各步骤取下TCON板。

图13、判断贴片电感LP6是否贴错方向，电感上的引脚1和2应位于下图所示的对角线上，如在其它方向对角线上则电感贴装方向错误。

图24、如果确认为LP6贴装方向错误，直接更换TCON板,然后将旧板带回，分公司将电感更换，修复的TCON板用于下一个用户的维修更换。

在维修过程中，如发现个别片式电路\TPS65161\TP\JK\ROH （1051029）损坏，从总部免费申请。

（上接4期）AF>1=»1_IA7MCE1=2ET=>AI1=II7MG海信液晶彩电二合-主板6592的维修图解（下）□赵一鸣电源管理块VL、VREF等电压及维修：（1）㉑脚（VL）5V基准电压形成端。

㉑脚内置5V形成线性控制器，当⑳脚供电接入IC内，便有VL脚输出5V给IC内所有MOSFET驱动电路、PWM控制器、电荷泵调节器、逻辑判定电路、参考和其他模拟信号处理电路提供电源。

当该5V电压低于3.9V时,IC停止工作。

（2）⑯脚REF为1.25V参考电压形成端，只有㉑脚5V形成后此脚才会产生电压，供IC内误差比较器使用，其欠压值为l.OVo维修提示:⑳、㉑脚无电压，可直接替换IC以排除故障。

（3）⑱脚VKEF.O输出去TFT 屏和GAMMA电路的基准电压（用来驱动伽马校正分压器电阻串）。

此电压与V REF_I、VREF_（）、VREF_FB三端内电路有关。

①脚有VKEFJ{VDDA）输入，经IC内精准运算后从⑱脚输出，⑰厕为VREF_FB反馈输入控制端，可设置⑱脚输出。

⑱脚的输出信号可直接经R559上屏,供给屏TCON电路及GAMMA电路，形成多路GAMMA电压;或因屏不同，也有经主板K1012得到VDD_O1＞去TCON板或去G1572QA1R⑨脚，经G1572内电阻器分压后形成多路GAMMA电压去TCON组祚。

所以，当出现背光点亮，但无正常画面显示，测试上屏插座GM1-GM14共14路电压不正常时,可测量N54⑱脚输出电压是否正常。

不正常则需要检查N54⑰脚外FB反馈元件。

相关电路见图4*号-°R599I__气:VCOH47图4中采用TL431形成一个高精密的稳压源。

采用TL431便可以得到一路比V1）1）_GA彳氐（）.3V~IV左右苗精准电压VDD_OP提供给GAMMA电路，确保输出14路阶梯电压的稳定。

TL431的①脚电压正常时应为2.495V O根据使用屏的不同，此VDD_OP值是不同的，这吕前端产生的电源VD1）V（13.2V）形成与维修提示：此电压与㉓脚（CLIM,设置升压电路电流）、㉕/㉖脚（LX1,12V给IC内N沟道FET管供电）、㉙脚（GD-I,给P沟道S极供电）、㉚脚（GD,延时输出开关信号去P沟道FET管）、㉛脚（FBI,设置VDDA大小及稳定控制）、㉒脚（COMP,误差放大器输出经RC网络形成变化电压控制N沟道FET管开关转换）、㉒脚（FSEL.OSC振荡频率选择）等脚有关。

W HZ32E35A 熨晶影电常贼障检修□刘新义海信HZ32E35A 型液晶彩电采用压一路经N36(TPS563201)DC-DC 转换后输出RSAG7.820.7800,主板上的供电系统如图1所示。

MSD6A346ATT-8X-XZJ 机芯，其主板型号为上电后，电源电路输出12V 电压，再经N30(TPS563201 JDC-DC 转换后输出 5VS 电压。

N44(AO4459 )及其外置元件组成电子开关电路,如图DDR 供电，供给DDR 芯片及主芯片内部部分DDR 通讯电路；另一路经 N34(TPS563201)DC-DC 转换后输出主芯片工作所需的内核供电电压。

下面介绍几例海信HZ32E35A 型液晶彩电常见故障的检修。

故障现象1：不开机，且无打印信息显 示。

检修思路：首先测量电源电路输出的12V 电压是否正常，如果正常，则测量主板上的DC-DC 及LDO 电路输出电压是否正常，N44⑧脚输出的5V 电压是否正常(注意：开机瞬间CPU2所示。

N44②C6047n 16V有个自检的过程，N44⑧脚输出5V 电压，然后快 速降为0V )o 如果上述电压正常，则代换写有同型机数据的EMMC 芯片，如无效再代换CPUo实例1： 一台HZ32E35A 型机，不开机，其开机打印信息如下：UART_I15200N44④脚电压在开机状态时为IV,待机时为5.27Vo 由于本机每次交流开机后默认为待机状态,但机器在开机后会自检,所以每次开机后N44 ④脚电压都会从IV 跳变到5.2Vo 如果N44开路损坏，无开机打印信息显示。

实修中为快速判断N44是否损坏，在排除N44⑧脚输出无明显短路的情况下，先直接短接N44的①脚、⑧脚，然后开 机观察开机打印信息,如果打印信息正常,则可判 断N44工作异常。

5VS 电压同时送给LDO 电路N11、N21和AC_ONMIU1_DQS-OK BISTO-FAIL检修：从开机打印信息看,CPU 、EMMC 已工 作,但 DDR (型号：H5TQ4G63CFR-RDC ，位号：N60 )没有正常工作。

海信液晶电视机芯板和电源板维修造成液晶屏不能正常工作的自制板主要是：机芯板和电源板。

1、背光亮无图无图可以表现为白屏或者黑屏但是背光亮。

一般32寸以上的屏在逻辑板没有供电电压时会黑屏，26寸以上的屏则是白屏。

这是由于屏制程不同造成的。

如果屏背光亮，说明背光驱动电路已经正常工作，这时一般来说电源板已经正常工作，各路电压都已经正常输出，所以最有可能的原因机芯板没有输出正常的供电电压给逻辑板。

一般是由于逻辑板供电控制的MOS管损坏造成逻辑板无电压。

2、声音正常，背光不亮声音正常就说明机芯板已经正常工作。

一般是由于电源板或者背光驱动故障造成。

对于背光驱动整合在电源板上的屏来说，如果主板输出给电源板的背光ON/OFF电压正常，并且调光电压也正常，一般都是由于电源板上的背光驱动故障造成。

注意这种电源板的背光亮度调节电压不能太低，必须大于1."5V，否则容易出现背光闪或者背光不亮的情况。

如果屏自带背光驱动，则测量电源板输出给背光驱动的24V和背光ON/OFF 电压是否正常。

如果其中都正常，就可以判定是液晶屏的背光驱动故障。

如果24V无输出或输出电压低，是由于电源板有问题。

如果背光ON/OFF电压为0，则是由于主板故障造成。

这种背光驱动对调光电压没有要求，即使调光电压为0背光也能亮。

3、花屏引起花屏的原因较多，与液晶屏有关的主要包括面板损坏和逻辑板损坏。

面板损坏造成的花屏最常见的是由于液晶屏从内部碎裂，造成花屏。

并且这种花屏一般都是由于局部损坏造成，面板未损坏的地方还可以正常显示。

而由于逻辑板造成的花屏则一般会在整个屏上都存在，或者在屏上显示出有规则的从上到下整个区域都显示不正常。

逻辑板故障一般不会造成屏上不规则的花屏现象。

机芯板故障造成的花屏现象一般也会在整个屏上都存在。

但是可能会在某个特定的颜色下表现较轻。

最常见的是DDR和主芯片通信不好造成的花屏。

这种情况下整机的无信号蓝屏图像是完全正常的，但是一旦显示正常的图像就会发现图像不正常，花屏。
