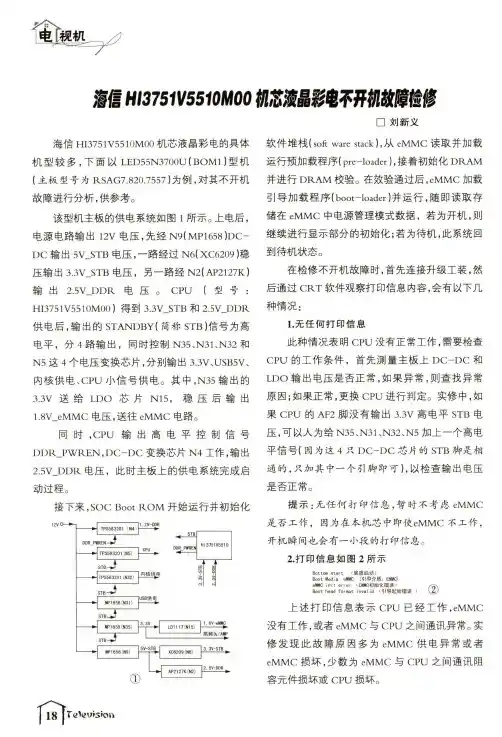

电抓海信HI3751V5510M00鰂:液晶彩电不卿I故障裣修□刘新义海信HI3751V5510M00机芯液晶彩电的具体 机型较多,下面以LED55N3700U(B O M1 )型机 (主板型号为RSAG7.820.7557 )为例,对其不开机 故障进行分析,供参考。
该型机主板的供电系统如图1所示。
上电后,电源电路输出12V电压,先经N9(M P1658)D C- D C输出5V_S T B电压,一路经过N6(X C6209)稳 压输出3.3V_S T B电压,另一路经N2( AP2127K)输出 2.5V_D D R电压。
CPU(型号:HI3751V5510M00)得到 3.3V—STB和 2.5V_DDR 供电后,输出的S TANDBY(简称STB)信号为高 电平,分4路输出,同时控制N35、N31、N32和 N5这4个电压变换芯片,分别输出3.3V、USB5V、内核供电、C P U小信号供电。
其中,N35输出的 3.3V送给L D O芯片N15,稳压后输出1.8V_e M M C电压,送往e M M C电路。
同时,C P U输出高电平控制信号D D R_P W RE N,D C-D C变换芯片N4工作,输出2.5V_D D R电压,此时主板上的供电系统完成启动过程。
接下来,SOC B o o t R O M开始运行并初始化①软件堆栈(s o f t w a r e s t a c k),从e M M C读取并加载运行预加载程序(p r e-l o a d e r),接着初始化D R A M 并进行D R A M校验。
在效验通过后,e M M C加载 引导加载程序(b o o t-l o a d e r)并运行,随即读取存储在e M M C中电源管理模式数据,若为幵机,则 继续进行显示部分的初始化;若为待机,此系统回 到待机状态。
在检修不开机故障时,首先连接升级工装,然 后通过C R T软件观察打印信息内容,会有以下几 种情况:1. 无任何打印信息此种情况表明C P U没有正常工作,需要检查 C P U的工作条件,首先测量主板上D C-D C和 L D O输出电压是否正常,如果异常,则查找异常原因;如果正常,更换C P U进行判定。
海信电视机解码板维修手册(限供内部使用)版本:2005年9月青岛赛维家电服务产业有限公司目录一、海信解码板型号与机型对照表二、海信解码板维修适用基板分类三、解码板维修工具说明四、工具使用的注意事项五、解码板维修故障实例六、解码板流程框图一、海信解码板型号与机型对照表二、海信解码板维修适用基板分类注1:维修时需将总线中203项由07调为0C 注2:维修时需将CPU 由TELE-VIDEO 2002-001更换为TELE-VIDEO 2002-002注3:由于trident 胶片机芯与NDSP 胶片机芯的主板上高频处理电路有差异,所以更换时会出现无信号问题,所以只能维修三无、光栅异常、无字符等显示方面的故障。
三、解码板维修工具说明鉴于解码板、平板产品的维修已进入维修期,由于贴片元件双面印制板不同于普通立插单面印制板的维修工具,首先说明解码板所需的维修工具:1.热风枪(台式),配件含有启拔器、各种风口喷嘴,装配支架2.电控恒温防静电烙铁,配件带有防静电烙铁架,擦锡棉,烙铁头(配备刀口形、尖头形两种烙铁头可根据实际情况选择使用)3.防静电手套,手腕(分有绳、无绳两种可选择使用)4.示波器(频率为20M 以上、双跟踪的最好)、万用表(数字式)5.台灯式放大镜6.高清信号发生器(HDTV)或普通信号发生器(必须有彩条信号输出),亦可用DVD 代替(要求有VIDEO、S-VIDEO、YCrCb、YPrPb、VGA 等信号输出)7.防静电镊子、细焊丝(直径0.8-1.2mm)、免清洗助焊剂、酒精等板号机型RSAG7.820.0590TDF2988G RSAG7.820.151/201DP2906G/TDF2901RSAG7.820.307DP2906H/TDF2908S RSAG7.820.422DP2910L/DP2908U RSAG7.820.083/147DP2999/DP2999G/ITV2911RSAG7.820.147DP3499/DP3490/DP2902H/TDC2901/ITV-2988/DP2999(A)RSAG7.820.147-1ITV2901C/ITV-2911H/DP2999/DP2999G\ITV2911RSAG7.820.0528DP3488RSAG7.820.287HDP2908/HDP2906D/HDP3406D/HDP2902D/HDP2911/HDP2999D/HDP3411RSAG7.820.430HDP2919/HDP2902H/HDP2906H/HDP3406H RSAG7.820.403HDP2911G/HDP2911H/HDP2919H/HDP3411G/HDP3411H/HDP3419H RSAG7.820.503HDP2907M/HDP2910/HDP2977编号大板机型适用板号所属机芯代表机型说明1HDP2919H RSAG7.820.287飞利浦高清HDP2908RSAG7.820.403GS 高清HDP2919H 2DP2999RSAG7.820.083NDSP 胶片DP2999G RSAG7.820.147NDSP 胶片DP3499注1RSAG7.820.151philips 胶片TDF2901注2RSAG7.820.201philips 胶片DP2906G 注2RSAG7.820.307trident 胶片DP2906H 注33HDP2919RSAG7.820.430trident 高清HDP2919四、工具使用的注意事项1.热风枪:使用时注意风速、温度的调整风速在7以上不适合吹排插元件,例如立插集成电路、双排查子等。

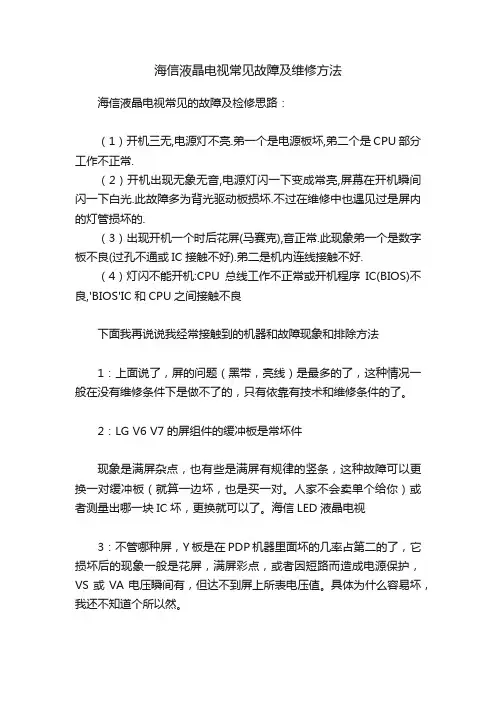

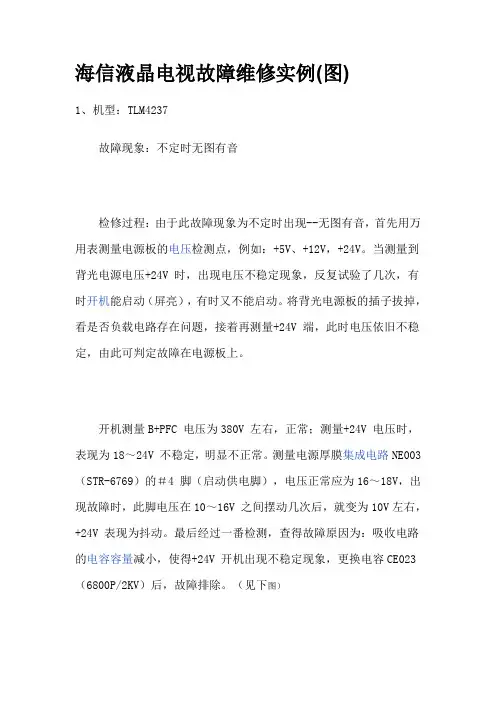

海信液晶电视常见故障及维修方法海信液晶电视常见的故障及检修思路:(1)开机三无,电源灯不亮.弟一个是电源板坏,弟二个是CPU部分工作不正常.(2)开机出现无象无音,电源灯闪一下变成常亮,屏幕在开机瞬间闪一下白光.此故障多为背光驱动板损坏.不过在维修中也遇见过是屏内的灯管损坏的.(3)出现开机一个时后花屏(马赛克),音正常.此现象弟一个是数字板不良(过孔不通或IC接触不好).弟二是机内连线接触不好.(4)灯闪不能开机:CPU总线工作不正常或开机程序IC(BIOS)不良,'BIOS'IC和CPU之间接触不良下面我再说说我经常接触到的机器和故障现象和排除方法1:上面说了,屏的问题(黑带,亮线)是最多的了,这种情况一般在没有维修条件下是做不了的,只有依靠有技术和维修条件的了。
2:LG V6 V7的屏组件的缓冲板是常坏件现象是满屏杂点,也有些是满屏有规律的竖条,这种故障可以更换一对缓冲板(就算一边坏,也是买一对。
人家不会卖单个给你)或者测量出哪一块IC坏,更换就可以了。
海信LED液晶电视3:不管哪种屏,Y板是在PDP机器里面坏的几率占第二的了,它损坏后的现象一般是花屏,满屏彩点,或者因短路而造成电源保护,VS或VA电压瞬间有,但达不到屏上所表电压值。
具体为什么容易坏,我还不知道个所以然。
4:X板也是PDP机器里的常坏组件,其表现为开机保护(富士通屏居多),和亮度暗。
5:逻辑板的故障率也不低,在PDP、LCD里都比较常见,它的表现多为屏有光,但会出现无字符,无图象,或者图象无规则乱彩,缺色,负像等。
有的还不能开机。
6:LCD多见的故障是屏上的问题了,暗带,线条,是最常见的,这些基本可以归纳屏问题,有些要有维修条件才能修,有些是因为温度高,导致COF和屏连接点的ACF脱离。
这种现象可以用平头烙铁下面垫层隔热介质烫的方法修复。
7:LCD机器中,屏组件逆变电路(高压板)是故障多发件,表现为开机有光,但一会就无光,但有声音,(SHARP)除外,但光管老化和损坏都会导致高压板保护,判断光管还是高压板本身坏的方法是,取消高压板上的均值比较反馈电路。
R多媒体产品维修手册LED55K300UD主板方案:Hi3751-V600电源方案:HLL-5060WO多媒体研发中心2015.08目录LED55K300UD (3)一、产品介绍 (3)(一)、产品外观介绍 (3)外观图: (3)端子图: (4)(二)、产品功能规格、特点介绍 (5)技术参数: (5)视频支持格式: (5)HDMI、分量输入端口支持的信号格式: (6)(三)、产品差异介绍 (6)主板差异: (6)电源板差异: (6)二、产品方案概述 (6)整机内部图 (6)整机信号流程图 (7)电源分配图 (8)三、主板原理说明 (9)主板实物图 (9)主板电路原理图 (10)四、电源板原理说明 (35)A、产品介绍: (35)B、方案概述 (35)C、分部原理说明 (36)D、常见故障分析 (40)E、单板检修流程 (40)五、产品爆炸图及明细 (41)六、软件升级方法 (42)A、海思系列机型信息汇总: (42)B、海思系列方案使用的调试工具以及相关软件工具介绍 (42)C、如何使用U盘升级: (43)D、升级完成之后的维护工作。
(44)E、如何获取有效的Log信息? (44)F、故障板的常规判断方法: (46)液晶电视服务手册LED55K300UD一、产品介绍(一)、产品外观介绍外观图:(因拍摄技术有限,图片仅供参考)端子图:(二)、产品功能规格、特点介绍技术参数:视频支持格式:HDMI、分量输入端口支持的信号格式:(三)、产品差异介绍188744液晶屏\HD550DU-B81\S0188776主板组件\RSAG2.908.6299-18\ROH187901电源板组件\RSAG2.908.6396-05\ROH主板差异:主板组件RSAG2.908.6299-18与主板组件RSAG2.908.6299-03可通用。
电源板差异:电源板组件RSAG2.908.6396-05与电源板组件RSAG2.908.6396-02可以通用。
二、产品方案概述整机内部图整机信号流程图电源分配图三、主板原理说明主板实物图主板电路原理图内部技术资料,注意保密!四、电源板原理说明本机型采用电源板组件RSAG2.908.6396-05。
A、产品介绍:6396电源板由100V-240V交流电压输入,提供4路输出:主板所需的12V,功放所需的18V,以及两路LED驱动电压输出。
主要性能指标:1、电源应用范围:交流100V~240V 50Hz/60Hz2、电源最大输出功率:Pout=180W3、电源额定输出功率:Pout=150W4、接口:开发中心标准接口电源输出规格如下:输出电压误差范围电压纹波输出电流最小值典型值最大值18V -0.5V~+2V 300 mV 0A 0.5A 1.5A12V ±0.5V 100mV 0A 2A4AB、方案概述电源工作原理和结构框架图如下:100V-240V交流电压输入后,反激电路首先启动,12V和18V输出,12V提供给主板待机电路。
当主板发送待机启动信号给电源板SW端子后,反激电路分别提供VCC给PFC电路(功率因数校正电路)控制芯片NCP1608和LLC电路控制芯片LX27901。
PFC电路首先启动,输出380V直流电压;当PWM端子电压为高时,LLC电路启动,输出两路恒流的LED驱动电压将LED背光点亮。
C、分部原理说明(一)、反激电路反激电路主控芯片采用的新一代的固定频率电流型反激变换式PWM控制器NCP1271,它集成了高压启动,低待机功耗,特别是专利的软跨越技术,可以实现最低待机功耗,并保持无音频噪声。
其各个引脚的功能如下:(二)、PFC电路PFC(Power Factor Correction)即功率因数校正,主要用来表征电子产品对电能的利用效率。
功率因数越高,说明电能的利用效率越高。
该部分的作用为能够使输入电流跟随输入电压的变换。
从电路上讲为,PFC电路后大的滤波电解C829的电压将不再随着输入电压的变化而变化,而是一个恒定的值。
PFC部分主控芯片采用临界导电模式(CrM) PFC控制器NCP1608,其各引脚功能如下:管脚号管脚名称功能1 FB FB端是内部误差放大器的反相输入端。
电阻分压器的输出电压做为Vref(参考电压)来维持控制。
反馈电压用于过电压和欠电压保护。
当此管脚上施加小于Vuvp(低电压保护电压)的电压,或施加大于Vovp(过电压保护电压)的电压,或悬浮时,使芯片失效。
2 Control Control端(控制端)是内部误差放大器的输出端。
一个补偿网络连接在控制端与地之间来设定回路的带宽。
较低的带宽能产生较高的功率因数和较低的总谐波失真率(THD)。
3 Ct Ct端输出电流给外部定时电容器充电。
通过比较Ct端的电压与和来源于内部Control端的电压,电路控制电源开关的开通时间。
在开通时间的末尾,Ct端使外部定时电容放电。
4 CS CS端限制通过电源开关的的周期电流。
当CS端电压超过Vilim时,驱动断开。
连接CS端的检测电阻限制最大开关电流。
5 ZCD ZCD端检测辅助绕组的电压来检测临界导电模式操作下电感的退磁。
6 GND 模拟接地端7 DRV 整体的驱动有一个典型的12欧的电源阻抗和典型的6欧的反向阻抗。
8 Vcc Vcc端是芯片的电源端。
当Vcc超过Vcc(on)时或者低于Vcc(off)时,芯片失效。
(三)、LLC电路随着开关电源的发展,软开关技术得到了广泛的发展和应用,已研究出了不少高效率的电路拓扑,主要为谐振型的软开关拓扑和PWM型的软开关拓扑。
近几年来,随着半导体器件制造技术的发展,开关管的导通电阻,寄生电容和反向恢复时间越来越小了,这为谐振变换器的发展提供了又一次机遇。
对于谐振变换器来说,如果设计得当,能实现软开关变换,从而使得开关电源具有较高的效率。
LLC谐振电路,是我们现在所说的LLC谐振半桥电路的一个通俗的叫法,由于谐振时由于有两个L 及一个C发生谐振,故称LLC电路,因此并非是三个英文单词首字母的缩写。
下图给出了LLC谐振变换器的电路图和工作波形。
图3中包括两个功率MOSFET(S1和S2),其占空比都为0.5;谐振电容Cs,副边匝数相等的中心抽头变压器Tr,Tr的漏感Ls,激磁电感Lm,Lm在某个时间段也是一个谐振电感,因此,在LLC谐振变换器中的谐振元件主要由以上3个谐振元件构成,即谐振电容Cs,电感Ls和激磁电感Lm;半桥全波整流二极管D1和D2,输出电容Cf。
LLC变换器的稳态工作原理如下。
1、〔t1,t2〕当t=t1时,S2关断,谐振电流给S1的寄生电容放电,一直到S1上的电压为零,然后S1的体二级管导通。
此阶段D1导通,Lm上的电压被输出电压钳位,因此,只有Ls和Cs参与谐振。
2、〔t2,t3〕当t=t2时,S1在零电压的条件下导通,变压器原边承受正向电压;D1继续导通,S2及D2截止。
此时Cs和Ls参与谐振,而Lm不参与谐振。
3、〔t3,t4〕当t=t3时,S1仍然导通,而D1与D2处于关断状态,Tr副边与电路脱开,此时Lm,Ls和Cs一起参与谐振。
实际电路中因此,在这个阶段可以认为激磁电流和谐振电流都保持不变。
4、〔t4,t5〕当t=t4时,S1关断,谐振电流给S2的寄生电容放电,一直到S2上的电压为零,然后S2的体二级管导通。
此阶段D2导通,Lm上的电压被输出电压钳位,因此,只有Ls和Cs参与谐振。
5、〔t5,t6〕当t=t5时,S2在零电压的条件下导通,Tr原边承受反向电压;D2继续导通,而S1和D1截止。
此时仅Cs和Ls参与谐振,Lm上的电压被输出电压箝位,而不参与谐振。
6、〔t6,t7〕当t=t6时,S2仍然导通,而D1和D2处于关断状态,Tr副边与电路脱开,此时Lm,Ls和Cs一起参与谐振。
实际电路中因此,在这个阶段可以认为激磁电流和谐振电流都保持不变。
LLC谐振变换器是通过调节开关频率来调节输出电压的,也就是在不同的输入电压下它的占空比保持不变,与不对称半桥相比,它的掉电维持时间特性比较好,可以广泛地应用在对掉电维持时间要求比较高的场合。
D、常见故障分析PFC电路简单维修介绍:PFC部分损坏,一般表现为大电解C860、C865上的电压不正常,不在370V-400V范围内。
如果电解上的电压远高于380V,一般来说是NCP1608 FB端(1脚)出了问题,此时重点查看R833、R838、R839、R840、R844这几个电阻是否漏焊或损坏,如果没有,则可能是芯片的1脚发生故障,需要更换芯片。
如果电压远小于380V(310V左右),则可能是PFC 部分没有工作,此时首先判断芯片Vcc(8脚)电压是否正常,如果不正常,可能问题不是出在PFC上,需要顺着Vcc供电这一路向前一步步确认下去,直到找到故障点。
如果Vcc正常,则就要看别的脚的外围元件有无问题,找到故障点,如果各脚的元件无问题,则可能是芯片损坏了。
Vcc是查问题的很重要的一步,这是判断问题来源的关键。
LLC电路简要维修介绍:LLC电路不正常时主要表现为背光不亮,此时可按如下步骤进行检修:查看主板产生的SW和PWM信号电压是否正常(正常都为高电平);PFC电压是否正常(370V-400V左右)。
如不正常(310V左右),则PFC电路未启动,参考PFC 电路维修介绍;LX27901 Vcc电压是否正常。
如不正常,则检查Vcc供电电路;LX27901其他引脚及其外围器件是否正常。
E、单板检修流程检修流程图:五、产品爆炸图及明细六、软件升级方法A、海思系列机型信息汇总:下文主要是针对当前基于海思方案的内销智能电视。
海思Vidaa3系列机型主要包括:K700U、K300U、K5500U、K7100UC、EC620、K320HK、K350HK系列。
详细机型PCB编号1 LED50K700U2 LED58K700U3 LED65K700U4 LED43K300U5 LED40K300U6 LED48K300U7 LED55K300U8 LED43K5500U9 LED65K5500U10 LED55K7100UCLED50EC620UA1112 LED55EC620UA13 LED58EC620UA14 LTDN40K320UHK15 LTDN48K320UHK16 LTDN43K550UHKB、海思系列方案使用的调试工具以及相关软件工具介绍下图是Hisense公司通用的调试和维修使用工具。
在使用前请根据下图相关示意进行连接。
该调试工具适合K700U\K300U\K5500U海思方案全系列海信电视。
工具连接方法是:用USB转串口线将电脑与电视相连。
其中,USB端连接电脑,耳机接口端(请使用工具中的耳机调试口)连接电视。
