电子行业计算机直接制版原理及工艺

电子雕刻凹版制版原理及工艺电子雕刻凹版制版是一种利用电脑控制的技术，通过针对性地加热和切割来创建细节丰富的图案在金属或其他硬材料的表面。

其主要原理是利用计算机辅助设计（CAD）软件将数字图形转化为可控制的电子信号，然后通过电子雕刻机将这些信号转换为高频震动和热能，进而加工金属表面。

电子雕刻凹版制版的工艺包括以下几个步骤：1. 设计图案：首先，使用计算机辅助设计软件创建或导入所需的图案。

这些图案可以是文字、图像或其他自定义设计。

2. 转化为矢量图：将图案转换为矢量图形，以确保图案的清晰度和可缩放性。

3. 准备金属板：将金属板准备好，确保其表面平整，没有杂质和不平坦的部分。

通常，这需要对金属板进行清洁和打磨。

4. 导入图案：将矢量图形导入到电子雕刻机中。

通过连接计算机和雕刻机的接口，将图案传输到电子雕刻机的控制系统中。

5. 设定参数：根据图案的复杂度和所用材料的硬度，设定合适的加工参数，包括切削深度、频率和速度等。

6. 加工过程：启动电子雕刻机并开始加工过程。

电子雕刻机会通过高频震动的钻头在金属板上进行切割和雕刻。

根据图案的要求，钻头会不断改变方向、深度和速度。

7. 检查和修正：一旦加工完成，检查雕刻的结果是否与设计相符。

如果有需要，可以进行细微的修正和调整，以确保最终的效果满足要求。

8. 后期处理：根据需要，对雕刻的金属板进行清洁、抛光和涂层等后期处理，以提高表面质量和延长使用寿命。

通过电子雕刻凹版制版技术，可以实现高精度、高效率且重复性良好的加工过程。

这种制版工艺广泛应用于纺织、印刷、装饰和工业制造等领域，为产品提供了独特的外观设计和个性化定制。

电子雕刻凹版制版技术在各个行业中广泛应用，为产品提供了独特的外观设计和个性化定制。

以下将详细介绍该技术在纺织、印刷、装饰和工业制造等领域中的应用。

首先，在纺织行业中，电子雕刻凹版制版技术被广泛应用于纺织品的图案和纹理设计。

通过使用电子雕刻机，可以将各种复杂的图案或纹理直接印刷在纺织品上，无需其他传统的制版方法。

CTP印刷助力图书出版印制质量提升作者：蒋媛来源：《出版参考》2024年第02期摘要：当前，建立健全低碳循环发展经济体系，促进经济社会发展向全面绿色转型，是解决我国资源环境生态问题的基础之策。

作者以广西教育出版社实施CTP印刷为例，简述CTP印刷的明显优势，针对CTP印刷实施过程中遇到的问题，提出五大解决策略，即做好付印样的齐、清、定，确保最终版PDF文件与印刷文件的高度一致性，印刷企业检查蓝样，科学合理运用“云舒”平台，完善电子文档管理。

关键词：CTP印刷图书出版印制质量党的二十大报告明确指出，加快绿色转型发展方式，推动形成绿色低碳的生产方式和生活方式。

这就要求必须建设资源节约、环境友好循环低碳的绿色发展体系，以促进传统产业向绿色产业转型升级，实现可持续发展。

作为文化知识、先进理念的传播者，出版企业积极响应国家号召，遵循环保理念，节约资源，在图书出版流程——选题申报、编校、申请书号、设计、排版和印刷环节中，可从图书出版的最后一个环节——印刷环节入手，将图书生产的传统出胶片、拼大版的印刷方式改为去胶片化直接制版的印刷方式，即CTP印刷方式，促进传统产业向绿色产业转型升级。

与传统制版印刷工艺相比，CTP印刷方式绿色、环保、低碳，在印刷的效率和成效上具有天然优势。

采用CTP印刷方式替代传统印刷方式是提高图书印制质量的有效方式之一，已经得到业界的普遍认可。

当然，由于CTP印刷是排版公司将确定的PS文件直接传递给印刷企业，再经印刷企业转换成印刷的PDF文件，如衔接不好可能会出现质量事故。

作为一名印制管理人员，在承担广西教育出版社CTP印刷的组织和实施工作的十余年时间里，笔者参与了广西教育出版社选用新工艺CTP印刷代替传统印刷的全过程，完成了出版社所有图书由传统制版印刷向CTP印刷的转型。

基于这样的工作便利，笔者在实践中形成了比较高效的CTP印刷流程。

下面主要从CTP印刷的优势和广西教育社在实施CTP印刷中遇到的问题、解决措施及CTP印刷取得的成效进行论述，以期为其他出版企业的印制管理提供借鉴。

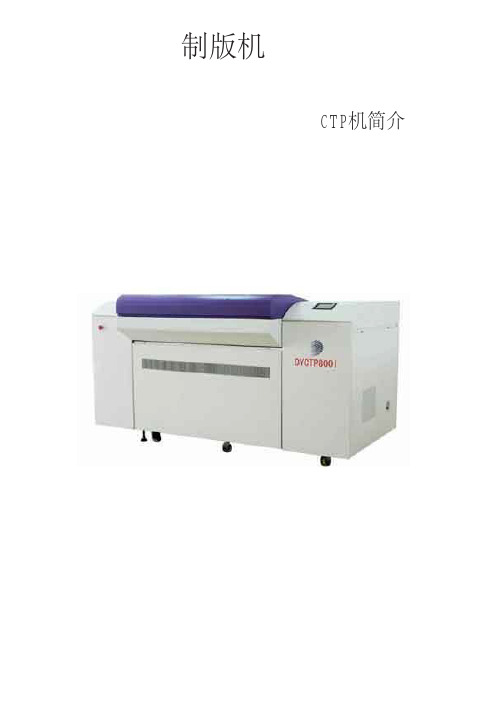

制版机ＣＴＰ机简介　计算机直接制版的工艺流程这里所谈到的ＣＴＰ是指ＣＴＰ系统，而不是简单的ＣＴＰ制版机。

实现任何一项新技术都是一个复杂的问题，一套ＣＴＰ系统，不仅仅意味着要安装一台制版机，还包括许多使数字化工作流程得以运行的附加的装置和设备。

ＣＴＰ技术包括版材、相应的输出设备及相应的工作流程。

ＣＴＰ直接制版的流程是：　计算机数字文件－ＣＴＰ工作站－补漏白（Ｔｒａｐｐｉｎｇ）／色彩管理／ＯＰＩ／电子拼版－数字打样－ＣＴＰ版材－印刷（ＣＩＰ３）。

传统激光照排制版的流程：计算机排版－照排机输出制版胶片－胶片经过冲片机－显影－定影－烘干－人工将胶片拼在ＰＳ版上－真空吸实晒ＰＳ版－显影处理－修版－成版－印刷。

通过以上两种制版过程对比可知，ＣＴＰ制版快速、简捷、实现了１００％的转印，整个过程全都自动化，一般只需８分钟；而激光照排一个过程要５５分钟。

另外，由于ＣＴＰ制版机采用的是全自动一体化解决方案，避免了激光照排中手工拼版、修版的失真现象，提高了制版的质量。

其次是省略了许多设备的投资和原材料的消耗。

比如激光照排机、冲片机、晒版机、显影机和收版机以及胶片、化学药剂等等。

再次是ＣＴＰ机可以通过卫星数字信号和计算机网络，实现远距离传输数据直接制版，大大地缩短了时间和空间的差距。

例如应用在报刊业上，由于当前报业市场的激烈竞争，出版报纸要求时间快、质量高，并随着彩报印刷的发展趋势，使ＣＴＰ制版成为有效达到上述目标的最佳手段。

计算机直接制版的工艺流程与传统的印刷流程的主要区别是：ＣＴＰ技术版材，没有Ｆｉｌｍ。

　使用ＣＩＰ３印刷生产格式。

　数字打样。

　数字拼大版。

　ＣＴＰ系统的要求：　在使用ＣＴＰ系统时，首先，要注意与前端系统的接口技术，即：彩色印前处理系统之间的数据交换技术，以及后端设备的数据舆技术的完善化。

对大容量的文件来说，数据交换速度与数据传输速度至关重要；其次，要求企业建立一整套新的电子文件管理系统，完善数据保存及检索技术；然后，对彩色管理技术和ＲＩＰ技术的要求也很重要。

计算机直接制版（CTP）技术简介CTP技术发展历史简介CTP（Computer-to-plate）技术出现于十九世纪八十年代。

这个时期是直接制版技术研究的初期阶段。

所以在此期间，无论是技术方面还是制版质量方面，都不很成熟。

到了九十年代，设备制造厂商与印刷厂家密切配合，加速了这项技术的研究开发步伐，并在此期间达到了成熟和工业化应用的程度。

于是，在1995年Drupa印刷展览会上，展出了42种CTP系统。

这一举措立刻引起印刷业对这项技术的极力关注。

在1995-1997年之间，就有许多大型印刷公司采用了CTP系统，实现直接制版工艺，但是由于直接制版机在此期间仍十分昂贵，所以限制了这项技术在各中小型企业的使用和推广。

1997年-1998年期间，直接制版机的价位大幅度下降，并且直接制版版材开始成熟和发展，所以大量中小型印刷厂开始接受并使用CTP技术。

针对印刷厂的情况，开发的机器幅面包括对开，8开，16开不等。

据统计，美国到1997年，已有65%的大型印刷厂（员工在100个以上）使用了CTP技术。

据美国印刷技术权威机构GATF的调查，从1995-2000年期间，全世界已安装及预计安装CTP 系统的数目如下（含报纸印刷业使用的CTP系统，包括8开，对开，全开机总计）：1995年 1996年 1997年 1998年 1999年 2000年311 721 1686 3100 6200 12150从这组数据看来，CTP的应用普及速度以每年一倍以上的速度增长着。

从1995年到1998年的3年期间，增长的速度竟高达10倍。

CTP系统之所以可以以如此惊人的速度在用户群中普及，除了它有良好的制版性能和取消了软片应用的优点外，CTP技术适用范围的扩大也是十分主要的原因之一。

目前市场上的直接制版机可以适合大幅面，小幅面的印刷尺寸，单双色印刷和四色彩印，报纸印刷和商业印刷等多种情况的需要。

所以，使用起来十分灵活。

而且，近些年来，版材的开发和改进速度也十分迅速。

CTP技术与传统菲林制版的差异CTP技术与传统菲林制版有着很大的差异。

CTP(CtP,Computer to Plate)技术是近年来在印刷行业中应用的一项重要技术，它是指通过计算机对版面进行排版、编辑和修正，然后直接将电子文件输出到制版机上，制作出印刷版。

传统的菲林制版是通过一系列机械和化学过程将原始设计转化为印刷版，然后再进行印刷。

CTP技术取消了传统制版中的菲林环节。

在传统菲林制版中，设计人员需要将设计好的图像通过逐层的曝光和冲洗过程转化为印刷版。

而CTP技术中，图像可以直接通过计算机软件进行编辑和修正，并通过数字化的方式输出到制版机上，从而避免了菲林制版过程中的复杂机械和化学操作。

CTP技术具有更高的精度和稳定性。

由于CTP技术中的制版机是由计算机自动控制的，所以制版过程中的曝光和成像都可以达到非常高的精度。

而传统菲林制版则容易受到人为因素的干扰，例如曝光时间不准确、温度波动等，从而影响版面的质量。

CTP技术具有更高的生产效率。

由于菲林制版需要经过多个步骤，包括图像处理、曝光和冲洗等，所以制版的过程比较繁琐，需要较长的时间。

而CTP技术中，设计人员只需要通过计算机软件进行编辑和修正，然后直接输出到制版机上，整个过程自动化程度高，大大提高了生产效率。

CTP技术还具有更低的成本和更环保的特点。

由于CTP技术中取消了菲林制版的过程，省去了菲林的采购和化学药液的使用，从而减少了制版的成本。

CTP技术中不需要使用大量的化学药液，减少了对环境的污染。

CTP技术与传统菲林制版相比具有更高的精度、稳定性和生产效率，同时还具有更低的成本和更环保的特点。

在印刷行业的发展中，CTP技术将逐渐取代传统菲林制版，成为主流的制版工艺。

ctp工作原理
CTP（Computer-to-Plate）技术是一种非常重要的印前技术，
可以利用计算机直接将电子文件转化为印版，大大提高了印刷的效率和精度。

CTP工作原理主要包括以下几个步骤：
1. 图像处理：首先将原始电子文件导入到计算机中，进行图像处理和修饰。

这一步可以使用各种图像编辑软件进行，如Photoshop、Illustrator等。

通过处理和修饰，可以将图像调整
到最佳效果。

2. 信息输出：将处理好的图像信息通过计算机和相关软件，输出到CTP设备上。

这一步需要将图像转化成CTP设备支持的
文件格式，如TIFF、PDF等。

3. 曝光过程：在CTP设备中，会使用激光光束或LED光源对
印版进行曝光。

激光光束或LED光源会根据图像信息的不同，在光敏材料上形成相应的图案。

4. 显影处理：曝光后的印版会进行显影处理，将非曝光部分的光敏材料去除，只留下曝光部分的图案。

5. 定位和装订：经过上述步骤后，得到的印版会进行定位，并放置在印刷机的相应位置。

之后，可以进行印刷和装订等后续工艺。

CTP技术通过将传统的复杂和费时的制版过程简化为电子化
的过程，极大地提高了印刷的效率和质量。

相比传统的CTF
（Computer-to-Film）技术，CTP技术省去了制作胶片的过程，使得印刷行业更加便捷和环保。

ctp印刷制版工艺流程English Answer：Computer-to-plate (CTP) printing platemaking is adigital process that uses a computer to directly image a printing plate. This process eliminates the need for film and other traditional platemaking steps, making it faster, more efficient, and more environmentally friendly.The CTP process begins with a digital file of the image to be printed. This file is typically created using a computer-aided design (CAD) program or a digital camera.The file is then sent to a CTP device, which uses a laseror other light source to image the plate.The CTP device exposes the plate with the digital image, creating a latent image on the plate. The plate is then processed to develop the latent image and create a printing plate that is ready to be used on a printing press.The CTP process has several advantages over traditional platemaking methods. First, it is faster and more efficient. The CTP process can image a plate in minutes, while traditional platemaking methods can take hours or even days. Second, the CTP process is more precise. The laser or other light source used in the CTP process can create very fine lines and details, which can result in higher-qualityprinted images. Third, the CTP process is more environmentally friendly. The CTP process does not use any hazardous chemicals, and it produces less waste than traditional platemaking methods.中文回答：CTP印刷制版工艺流程。

ctp制版原理CTP制版原理是一种现代印刷技术，它是计算机到印刷的缩写，即Computer to Plate。

这种技术的出现极大地改变了传统的印刷制版方式，使印刷行业更加高效、节约成本。

下面我们就来了解一下CTP制版原理。

CTP制版原理主要是通过计算机将数字化的图文信息直接输出到印刷版材上，省去了传统的制版工序，简化了印前制作流程。

首先，设计师将印刷品的设计稿制作成电子文件，然后通过专门的CTP输出设备将这些电子文件直接输出到印刷版材上。

这样一来，不仅提高了印刷品的质量，还能大大缩短印刷周期，节约了人力、材料和时间成本。

CTP制版原理的关键在于输出设备。

通常采用的是激光曝光技术，即通过激光束将图文信息直接曝光到印刷版材上，再经过化学处理固定图文信息。

这种方式不仅速度快，精度高，而且能够完美地复制设计稿的细节，保证印刷品的质量。

与传统的制版方式相比，CTP制版原理有以下几个优点：CTP制版原理能够准确地输出设计稿的图文信息，保证印刷品的质量。

传统的制版方式需要经过多道工序，易出现失真、偏差等问题，而CTP制版能够避免这些情况的发生。

CTP制版原理节约了大量的人力、材料和时间成本。

传统的制版方式需要繁琐的制版工序，需要大量的人力投入，而CTP制版只需一台设备和一名操作员即可完成，大大提高了印刷效率。

CTP制版原理环保节能。

传统的制版方式需要大量的化学药剂来固定图文信息，不仅浪费资源，还对环境造成污染。

而CTP制版只需要激光曝光和化学处理两个步骤，减少了化学药剂的使用量，符合环保的理念。

总的来说，CTP制版原理是一种高效、节约成本、质量可靠的印刷技术，是印刷行业的未来发展方向。

通过了解CTP制版原理，可以更好地理解现代印刷技术的发展趋势，提高印刷品的质量和效率。

希望以上内容对大家有所帮助，谢谢阅读！。

CTP技术与传统菲林制版的差异在印刷行业，制版是非常重要的工艺环节。

传统的菲林制版在印刷领域有着悠久的历史和广泛的应用。

随着科技的发展，CTP（计算机到版）技术已经逐渐取代传统的菲林制版工艺。

CTP技术与传统菲林制版相比有着许多差异，本文将对两者进行比较。

菲林制版使用的是菲林材料，而CTP技术则是利用电子图像直接写入版材。

这是两种完全不同的制版原理。

传统的菲林制版需要大量的菲林材料，这不仅增加了成本，也增加了环境污染。

而CTP技术减少了对菲林的依赖，降低了成本，也更环保。

CTP技术可以直接从设计软件中输出图像，避免了由于扫描和制版产生的图像失真和色彩偏差，提高了印刷的精度和质量。

菲林制版需要复杂的工艺流程，包括排版、曝光、显影等多个步骤。

这些步骤需要专业的技术和设备来完成，耗时耗力。

而CTP技术的工艺流程相对简单，只需通过计算机软件完成图像处理，然后直接输出到版材上，减少了制版的时间和劳动力成本。

CTP技术可以实现数字化管理，大大提高了生产效率和制版质量。

菲林制版在印刷品的存储和传播方面存在一定的局限性。

菲林制版产生的菲林版需要妥善保存，以免受潮、变形或损坏。

而CTP制版产生的数字文件可以轻松存储在计算机或其他存储设备中，更加便于管理和传播。

数字文件还可以通过网络传输到印刷厂，避免了传统菲林制版需要邮寄或人工送交的繁琐程序。

菲林制版在修改和调整的过程中也存在一定的限制。

一旦菲林制版完成，如果需要修改或调整，就需要重新制作菲林，增加了额外的时间和成本。

而CTP技术可以通过软件直接修改和调整图像，轻松实现各种设计要求，提高了制版的灵活性和适应性。

传统的菲林制版在印刷品的精度和准确度方面也存在一定的不足。

菲林制版受到环境和工艺的影响，易受到机械和人为因素的影响，使得印刷品的精度和准确度难以保证。

而CTP技术利用数字技术直接输出图像到版材上，可以准确复制设计图像，提高了印刷品的精度和准确度。

CTP技术与传统菲林制版在原理、工艺流程、存储传播、修改调整以及印刷品精度和准确度等方面存在着明显的差异。

ctp印前制版工艺流程
CTP印前制版工艺流程是指使用计算机直接制版的印刷工艺流程。

以下是一般的CTP印前制版工艺流程：
1. 设计和编辑：设计师根据客户需求使用设计软件进行设计和编辑。

2. 录入：将设计好的文件录入到计算机系统中。

3. 拼版：将不同页面的文件进行拼版，以便后续印刷。

4. 规格调整：根据印刷要求，对文件进行大小、颜色等规格调整。

5. 校对：对拼版后的文件进行校对，确保没有错误。

6. CTP输出：将校对无误的文件输出到CTP机，并将版面图像转换为打印所需的光敏胶片或光敏CPT板。

7. 曝光：将光敏胶片或光敏板放到曝光机中，照射出版面图像。

8. 冲洗：将曝光后的胶片或板放入显影机中冲洗，去除未曝光部分的光敏物质。

9. 干燥：将冲洗干净的胶片或板放入干燥机中进行干燥。

10. 质检：对干燥后的胶片或板进行质量检查，确保没有缺陷。

11. 制版：将质检合格的胶片或板装入印刷机，进行印刷。

以上是一般的CTP印前制版工艺流程，具体步骤可能因不同的印刷工艺和设备而有所差异。
