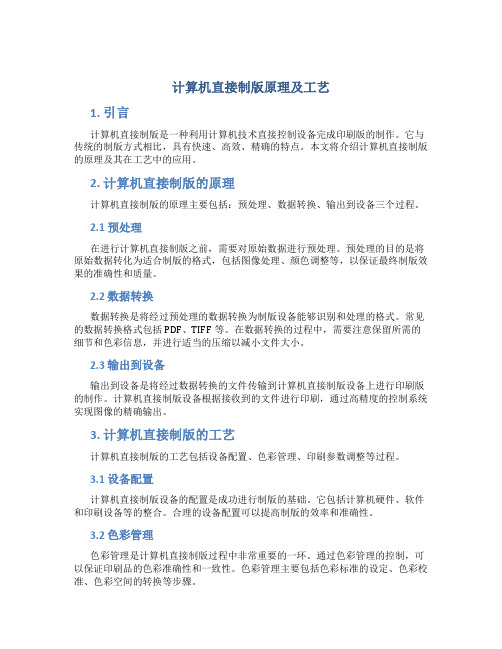

计算机直接制版原理及工艺

计算机直接制版原理及工艺1. 引言计算机直接制版是一种利用计算机技术直接控制设备完成印刷版的制作。

它与传统的制版方式相比，具有快速、高效、精确的特点。

本文将介绍计算机直接制版的原理及其在工艺中的应用。

2. 计算机直接制版的原理计算机直接制版的原理主要包括：预处理、数据转换、输出到设备三个过程。

2.1 预处理在进行计算机直接制版之前，需要对原始数据进行预处理。

预处理的目的是将原始数据转化为适合制版的格式，包括图像处理、颜色调整等，以保证最终制版效果的准确性和质量。

2.2 数据转换数据转换是将经过预处理的数据转换为制版设备能够识别和处理的格式。

常见的数据转换格式包括PDF、TIFF等。

在数据转换的过程中，需要注意保留所需的细节和色彩信息，并进行适当的压缩以减小文件大小。

2.3 输出到设备输出到设备是将经过数据转换的文件传输到计算机直接制版设备上进行印刷版的制作。

计算机直接制版设备根据接收到的文件进行印刷，通过高精度的控制系统实现图像的精确输出。

3. 计算机直接制版的工艺计算机直接制版的工艺包括设备配置、色彩管理、印刷参数调整等过程。

3.1 设备配置计算机直接制版设备的配置是成功进行制版的基础。

它包括计算机硬件、软件和印刷设备等的整合。

合理的设备配置可以提高制版的效率和准确性。

3.2 色彩管理色彩管理是计算机直接制版过程中非常重要的一环。

通过色彩管理的控制，可以保证印刷品的色彩准确性和一致性。

色彩管理主要包括色彩标准的设定、色彩校准、色彩空间的转换等步骤。

3.3 印刷参数调整在进行计算机直接制版时，可能需要根据实际需求对印刷参数进行调整。

印刷参数调整包括调整色彩饱和度、亮度、对比度等，以获得最佳的印刷效果。

4. 计算机直接制版的应用计算机直接制版广泛应用于各个领域的印刷制作中。

比如广告、包装、出版等。

它不仅在制作上具有优势，而且可以实现个性化定制，提高效率和降低成本。

5. 总结计算机直接制版是一种高效、精确的印刷制版方式。

书山有路勤为径；学海无涯苦作舟
CTP系统制版工艺流程及其要求
这里所谈到的CTP是指CTP系统，而不是简单的CTP制版机。

实现任何一项新技术都是一个复杂的问题，一套CTP系统，不仅仅意味着要安装一台制版机，还包括许多使数字化工作流程得以运行的附加的装置和设备。

CTP技术包括版材、相应的输出设备及相应的工作流程。

CTP直接制版的
流程
计算机数字文件-CTP工作站-补漏白(Trapping)/色彩管理/OPI/电子拼
版-数字打样-CTP版材-印刷(CIP3)。

传统激光照排制版的流程
计算机排版-照排机输出制版胶片-胶片经过冲片机-显影-定影-烘干-人
工将胶片拼在PS版上-真空吸实晒PS版-显影处理-修版-成版-印刷。

通过以上两种制版过程对比可知，CTP制版快速、简捷、实现了100%的
转印，整个过程全都自动化，一般只需8分钟；而激光照排一个过程要55 分钟。

另外，由于CTP制版机采用的是全自动一体化解决方案，避免了激光照排中手工拼版、修版的失真现象，提高了制版的质量。

其次是省略了许多设备的投资和原材料的消耗。

比如激光照排机、冲片机、晒版机、显影机和收版机以及胶片、化学药剂等等。

再次是CTP机可以通过卫星数字信号和计算机网络，实现远距离传输数据直接制版，大大地缩短了时间和空间的差距。

例如应用在报刊业上，由于当前报业市场的激烈竞争，出版报纸要求时间快、质量高，并随着彩报印刷的发展趋势，使CTP制版成为有效达到上述目标的最佳手段。

计算机直接制版的工艺流程与传统的印刷流程的主要区别是：
CTP技术版材，没有Film。

专注下一代成长，为了孩子。

ctp制版原理CTP制版原理是一种现代印刷技术，它是计算机到印刷的缩写，即Computer to Plate。

这种技术的出现极大地改变了传统的印刷制版方式，使印刷行业更加高效、节约成本。

下面我们就来了解一下CTP制版原理。

CTP制版原理主要是通过计算机将数字化的图文信息直接输出到印刷版材上，省去了传统的制版工序，简化了印前制作流程。

首先，设计师将印刷品的设计稿制作成电子文件，然后通过专门的CTP输出设备将这些电子文件直接输出到印刷版材上。

这样一来，不仅提高了印刷品的质量，还能大大缩短印刷周期，节约了人力、材料和时间成本。

CTP制版原理的关键在于输出设备。

通常采用的是激光曝光技术，即通过激光束将图文信息直接曝光到印刷版材上，再经过化学处理固定图文信息。

这种方式不仅速度快，精度高，而且能够完美地复制设计稿的细节，保证印刷品的质量。

与传统的制版方式相比，CTP制版原理有以下几个优点：CTP制版原理能够准确地输出设计稿的图文信息，保证印刷品的质量。

传统的制版方式需要经过多道工序，易出现失真、偏差等问题，而CTP制版能够避免这些情况的发生。

CTP制版原理节约了大量的人力、材料和时间成本。

传统的制版方式需要繁琐的制版工序，需要大量的人力投入，而CTP制版只需一台设备和一名操作员即可完成，大大提高了印刷效率。

CTP制版原理环保节能。

传统的制版方式需要大量的化学药剂来固定图文信息，不仅浪费资源，还对环境造成污染。

而CTP制版只需要激光曝光和化学处理两个步骤，减少了化学药剂的使用量，符合环保的理念。

总的来说，CTP制版原理是一种高效、节约成本、质量可靠的印刷技术，是印刷行业的未来发展方向。

通过了解CTP制版原理，可以更好地理解现代印刷技术的发展趋势，提高印刷品的质量和效率。

希望以上内容对大家有所帮助，谢谢阅读！。

书山有路勤为径；学海无涯苦作舟
CTP直接制版技术在包装印刷中的应用
印刷技术方法及其质量对软包装产品的市场欢迎度至关重要。

近
年来信息技术和计算机技术在印刷工程中的渗透非常迅猛，某种程度上已
改变了印刷传统工艺方法。

直接制版技术（CTP）是指计算机直接制版(Computer to Plate)技
术，其中没有了传统平版印刷中的胶片。

它是目前印前领域发展最快、影
响最大的高新技术之一，在我国出版印刷领域发展迅速，尤其在报业，已
相当普及。

在包装印刷行业的平版胶印中应用CTP技术尚不普遍，在上海拥有CTP系统的厂家屈指可数。

其实，在包装印刷中，有相当数量的平版胶印
产品，短版活多，制版工作量大，应用CTP技术，优势明显。

由于新技术的发展和用户要求的不断提高，使得印前与印刷之间的
步骤逐步减少，随着CTP系统技术的发展，从设计到最后印刷的数字化流程成为现实。

数字技术大大缩短了印刷周期、减少了人工操作、提高了产
品质量、增加了自动化工作的程度。

使印刷厂商可为客户提供周期更短，
价格更低的全方位的服务。

计算机直接制版技术将带来显着的社会效益和
经济效益。

因此，大力借鉴国外先进技术，推广应用CTP技术已势在必行。

CTP技术的基本工作原理
CTP直接制版机由精确而复杂的光学系统，电路系统，以及机械系
统三大部分构成。

由激光器产生的单束原始激光，经多路光学纤维或复杂的高速旋转
光学裂束系统分裂成多束极细的激光束，声光调制器按计算机中图象信息
专注下一代成长，为了孩子。

ctp版显影的原理CTP版显影的原理引言CTP（计算机直接制版技术）是一种现代化的印刷版制作技术，它在印刷行业中得到了广泛的应用。

CTP版显影是CTP技术中的一个关键步骤，它使用化学物质来处理CTP版，使图像区域显影出来，从而得到印刷所需的版面。

CTP版显影的原理CTP版显影的原理基于光敏聚合物的特性，在曝光后通过显影液处理来实现显影效果。

•光敏聚合物：–光敏聚合物是CTP版中的一种含有光敏剂的聚合物材料。

它在曝光时会发生化学反应，使得被曝光的区域与未曝光的区域具有不同的物理性质。

–光敏聚合物中的光敏剂会吸收光能，并引发聚合反应。

被光敏剂激发后，聚合物的分子链会发生断裂和交联，从而产生显影效果。

•曝光：–CTP设备通过激光束对CTP版上的光敏聚合物进行曝光。

激光束的强弱和位置可以控制曝光的程度和图像的生成。

–光敏聚合物的曝光程度会决定显影后图像的质量和色调的深浅。

•显影液：–显影液是CTP版显影过程中的关键部分。

它包含有显影剂和辅助剂等化学物质。

–显影剂是用于将光敏聚合物中的未曝光部分去除的化学物质。

它能溶解未曝光的光敏聚合物，使得显影后的图像区域变为凹凸不平的版面。

•显影过程：–在显影液中浸泡曝光后的CTP版，显影剂会与未曝光的光敏聚合物发生化学反应。

–化学反应使得未曝光的部分被显影剂溶解，暴露出底板，形成凹凸不平的图像区域。

而曝光的部分则保持不变，形成平坦的图像区域。

–摄影底片会在显影过程中被处理成适合印刷的版面，从而实现印刷品的制作。

结论CTP版显影是CTP技术中的重要一环，通过光敏聚合物的曝光和显影液的处理，能够产生用于印刷的版面。

这种技术具有高效、高质量、节约资源等优点，已经成为现代印刷业中不可或缺的一部分。

浅议CTP计算机直接制版技术CTP直接制版技术是英文Computer to Plate的缩写，它起源于上世纪80年代，至今已有20多年历史，但在印刷领域的真正应用只有10多年。

1998年，中国印刷科学技术研究所举办了第一届中国国际电子出版暨多媒体展览会，第一次将CTP设备的主要情况介绍给国内。

1998年5月，羊城晚报社引进了直接制版系统，成为国内第一家采用直接制版技术的报社。

CTP技术的应用和发展非常迅速，其原因主要有两点，一是突破了传统制版工艺要经过激光照排输出软片和人工拼版、晒版两个工艺过程的局限，避免了晒版过程中印版曝光时间差异而导致的花痕、网点变异、网点不一致及手工拼、晒版引起的失误和误差。

二是报纸不断扩版，改黑白版为彩色版，变单面彩色为双面彩色，需要更高的套印精度，同时为了增强新闻的时效性，要求尽量缩短印刷时间，以延长报纸新闻截稿时间。

因此，必须在较集中的时间内进行大量的版面编辑，直到完成制版，这就使得能提升报纸印刷质量，节省人工、时间、耗材的CTP直接制版技术在各个报社迅速普及。

CTP系统以如此惊人的速度在用户中普及，除了有良好的制版性能和取消软片的优点外，其适用范围的扩大也是主要原因之一。

目前，市场上的直接制版机可以适合大幅面、小幅面的印刷尺寸，单双色印刷和四色彩印，报纸印刷和商业印刷等多种情况的需要。

所以，使用起来十分灵活。

对报纸印刷而言，CTP制版技术还能有效减少环境污染。

由于精减优化了工艺流程，易于组建自动化程度较高的连续生产线。

目前，国内报业面临激烈竞争。

CTP系统可以使整个出版流程节约30-50分钟，在开印时间不变的情况下，新闻截稿时间就可以延长，这对增加当天新闻信息量，提高报纸的竞争力有着积极的意义。

采用CTP系统需要一定的条件，从企业角度来考虑，首先，企业是否有大量的制版工作量，现今较好的CTP制版设备，出版速度都很快；其次，企业所用胶片和版材的数量应比较多，那么相对节约胶片和时间的幅度就比较大，如果短版较多，CTP系统就更具优势；第三，CTP系统需要其他硬件的支持，应有一定数量的单张纸多色胶印机或者对开以上胶印轮转机等等。

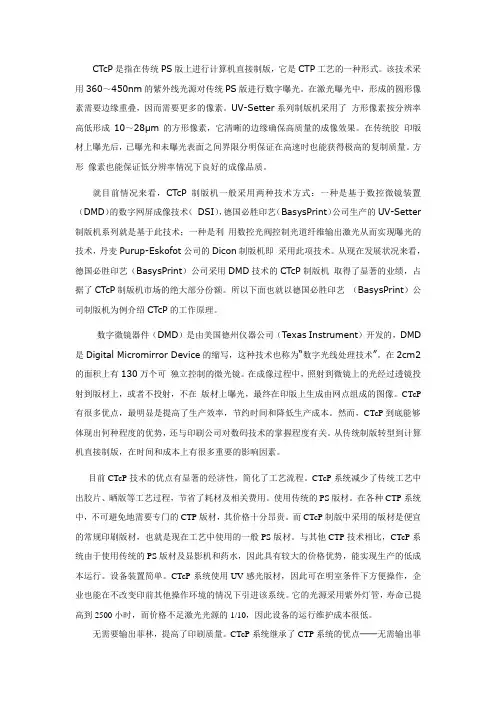

CTcP是指在传统PS版上进行计算机直接制版，它是CTP工艺的一种形式。

该技术采用360～450nm的紫外线光源对传统PS版进行数字曝光。

在激光曝光中，形成的圆形像素需要边缘重叠，因而需要更多的像素。

UV-Setter系列制版机采用了方形像素按分辨率高低形成10～28μm的方形像素，它清晰的边缘确保高质量的成像效果。

在传统胶印版材上曝光后，已曝光和未曝光表面之间界限分明保证在高速时也能获得极高的复制质量。

方形像素也能保证低分辨率情况下良好的成像品质。

就目前情况来看，CTcP制版机一般采用两种技术方式：一种是基于数控微镜装置（DMD）的数字网屏成像技术（DSI），德国必胜印艺（BasysPrint）公司生产的UV-Setter 制版机系列就是基于此技术；一种是利用数控光阀控制光道纤维输出激光从而实现曝光的技术，丹麦Purup-Eskofot公司的Dicon制版机即采用此项技术。

从现在发展状况来看，德国必胜印艺（BasysPrint）公司采用DMD技术的CTcP制版机取得了显著的业绩，占据了CTcP制版机市场的绝大部分份额。

所以下面也就以德国必胜印艺（BasysPrint）公司制版机为例介绍CTcP的工作原理。

数字微镜器件（DMD）是由美国德州仪器公司（Texas Instrument）开发的，DMD 是Digital Micromirror Device的缩写，这种技术也称为“数字光线处理技术”。

在2cm2的面积上有130万个可独立控制的微光镜。

在成像过程中，照射到微镜上的光经过透镜投射到版材上，或者不投射，不在版材上曝光，最终在印版上生成由网点组成的图像。

CTcP 有很多优点，最明显是提高了生产效率，节约时间和降低生产成本。

然而，CTcP到底能够体现出何种程度的优势，还与印刷公司对数码技术的掌握程度有关。

从传统制版转型到计算机直接制版，在时间和成本上有很多重要的影响因素。

目前CTcP技术的优点有显著的经济性，简化了工艺流程。

什么是CTP？发表日期：2004年6月10日已经有1111位读者读过此文一般来讲，CTP包含四种含义。

Computer to plate：从计算机直接到印版，即“脱机直接制版”。

最早由照相直接制版发展而来，所有采用计算机控制的激光扫描成像，然后通过显影、定影等工序印版。

这一技术免去了胶片这一中间媒介，使文字、图像直接转变成数字，减少了中间过程的质量损耗和材料消耗。

通常说的CTP就是这一种。

Computer to press：从计算机直接到印刷机，即“在机直接制版”。

计算机控制的激光束将图文信息直接输出到印版上，而印版装在滚筒上。

这种印版只能使用一次，可以记录图文信息。

Computer To Paper/Print（计算机直接到纸张或印品），即直接印刷技术。

本次展会上曼罗兰首先推出了computer to print：“数码柯式轮转印刷机”DICOweb。

Computer To proof（计算机直接出样张），即彩色数字打样。

转载《中印网》CTP直接制版机由精确而复杂的光学系统，电路系统，以及机械系统三大部分构成。

由激光器产生的单束原始激光，经多路光学纤维或复杂的高速旋转光学裂束系统分裂成多束（通常是200-500束）极细的激光束每束光分别经声光调制器按计算机中图像信息的亮暗等特征，对激光束的亮暗变化加以调制后，变成受控光束。

再经聚焦后，几百束微激光直接射到印版表面进行刻版工作，通过扫描刻版后，在印版上形成图像的潜影。

经显影后，计算机屏幕上的图像信息就还原在印版上供胶印机直接印刷。

每束微激光束的直径及光束的光强分布形状，决定了在印版上形成图像的潜影的清晰度及分辨率。

微光束的光斑愈小，光束的光强分布愈接近矩形（理想情况），则潜像的清晰度愈高。

扫描精度则取决系统的机械及电子控制部分。

而激光微束的数目则决定了扫描时间的长短。

微光束数目越多，则刻蚀一个印版的时间就越短。

目前，光束的直径已发展到4.6个微米，相当于可刻蚀出600lpi的印刷精度。

浅析CTP制版技术及其文件制作中应注意的问题摘要CTP是Computer-to-plate的缩写，中文就是计算机直接制版技术，是一种数字化印版成像过程。

CTP直接制版机与照排机结构原理相仿，其制版设备均是由计算机直接控制，用激光扫描成像，再通过显影、定影生成直接可上机印刷的印版。

自20世纪90年代末开始，此项技术已经开始在我国应用。

目前，CTP技术经过不断地改进与完善，已发展成为一项符合未来发展趋势、具有多项优点的印前制版系统。

现在，很多出版单位及印刷企业已经普遍将CTP技术运用到日常的生产工作中，因此印刷文件的质量如何就显得尤为重要。

而作为印刷文件的提供者，一些排版单位由于对后期的印刷工艺及质量要求不甚了解，所提供的文件有时会出现一些问题，为后端的制版环节带来隐患。

为了便于排版单位在制作文件时最大限度的满足印刷企业的要求、使印品呈现出高质量的效果。

下面，将对CTP系统的基本操作流程、优势、电子文件制作中容易出现的问题及其解决方案等进行扼要的分析和介绍。

关键词CTP;制版设备;操作流程1 CTP系统基本操作流程CTP系统作为一种新型印前图文信息处理技术，它与传统激光照排出片，在工艺流程上到底有哪些不同？CTP工艺流程与传统工艺对比图从以上流程图可以清楚地看到，CTP 工艺流程跳过了传统工艺流程中的软片输出、人工拼版、晒版等环节，这既缩短了周期又节省了人工。

2 CTP系统的优势CTP制版工艺与传统胶片制版工艺相比，具有以下优势：2.1 可以缩短生产周期随着出版市场竞争的不断加剧，出版周期越来越短，对制作时间的要求显得尤为重要。

从上述可知，由于CTP流程要比传统软片流程从工艺上节省了很多环节（软片输出、拼版、晒版、打样、晒上机版等），所以CTP流程最大限度的缩短了印刷出版周期。

2.2 可以降低成本在降低成本方面，由于大多数人对CTP流程不太熟悉，只是简单地对比PS 版与CTP印版价格，就得出使用CTP成本太高的结论。

常见几种CTP计算机直接制版工艺目前世界上先进的印刷工艺是用CTP技术（computertoplate）即计算机直接制版工艺，而CTP版材是CTP技术的核心部分。

CTP版材目前主要是由热敏版、银盐版、光聚合版三大类组成。

但是这三类版材及其制版设备的价格十分昂贵，使国内好多印刷厂特别是中小型印刷厂对CTP版材处在观望阶段。

它们希望能开发出一种低价有效的CTP版材。

最近几年，喷墨打印机取得了很大的发展，主要体现在打印速度和打印分辨率更高，打印头寿命更长，加网质量更高，如Epson推出的4800、7800、9800等打印机用世纪虹彩K3颜料墨水、分辨率达到2880×1440DPI，最小墨滴可达3.5微微升，细微墨滴和智能墨滴变换技术保证了高品质输出。

达到了激光照排机175线/2540DPI的精度，从而可以用于彩色印刷制版。

另外喷墨打印系统设备与耗材的价格较低，工艺简单，因而制版成本较低。

这使喷墨型直接制版发展很快，能广泛用于书籍及报刊的印刷。

一、喷墨CTP版的制版工艺及优点：喷墨CTP的制版工艺一般可分为PS版型喷墨CTP版及裸版型喷墨CTP版两种。

1、PS版型喷墨CTP版PS版型喷墨CTP版是在普通PS版上再涂一层透明的墨水吸收层，然后用喷墨打印机在墨水吸收层上打印图文。

再经过晒版、显影、水洗处理后即可以挂机印刷的印版。

它与传统的PS版工艺相比省去了出软片，拼版的工艺及相应的设备。

同时缩短了制版时间，制版成本大大降低。

PS版型CTP版材在国内已由普瑞特公司、北京印刷学院等研制成功，并开始生产销售。

2、裸版型喷墨CTP版裸版型喷墨CTP版胶印版不需要晒版成像，它有两种类型。

第一种是在砂目铝版基上先涂布一层墨水吸收层，然后在吸收层上喷墨成像，吸收层必须有较强的吸墨性并对铝版基有较高的粘牢度。

第二种是直接在砂目铝版基上喷墨成像。

二、国外裸版型喷墨CTP版国外裸版型喷墨CTP版主要生产厂商是美国的Jetplatesystems公司及丹麦Glunz&Jensen公司。
