工程图学培训课件.pptx

工程图学培训课件•工程图学概述•工程图学基础知识•工程图学的应用目录•工程图学的实践技巧•工程图学的未来发展•工程图学培训总结01工程图学概述工程图学的定义工程图学是利用图形、图表、模型等视觉手段，表达和交流设计、制造、使用和维护过程中涉及的形状、结构、尺寸、相对位置等信息的科学。

工程图学的作用工程图学是工程技术人员进行设计、制造、使用和维护的重要工具，是工程界通用的“语言”。

通过工程图学，技术人员可以将抽象的思维和想法转化为具体的图形和图表，从而更好地实现设计、制造、使用和维护的目的。

工程图学的定义和作用工程图学的起源可以追溯到古代，如古埃及、古希腊等文明。

当时的人们已经开始使用简单的图形和图表来表达和交流思想。

工程图学的起源随着工业革命和技术的发展，工程图学得到了广泛应用和推广。

尤其是计算机技术的引入，使得工程图学从传统的手工绘制逐渐向数字化方向发展，进一步提高了其准确性和效率。

工程图学的发展工程图学的历史和发展工程图学的基本原则工程图学的基本原则包括统一性、准确性、简明性、清晰性和比例性等。

这些原则是绘制高质量工程图的基础。

工程图学的标准工程图学的标准包括图纸幅面、比例尺、线条宽度、箭头样式、注释和标注等。

这些标准是为了保证工程图的统一性和规范性，从而更好地实现其作用和功能。

工程图学的基本原则和标准02工程图学基础知识1 2 3根据投射线、投影面和投影规律，可分为中心投影法、平行投影法和斜投影法。

投影法分类平行投影具有保持形状、大小不变，投射线与投影面平行，投影反映实长和实形等特性。

平行投影特性中心投影具有图像与投影面的距离随物体与投影面的距离的改变而改变，图像的大小与物体的大小成比例等特性。

中心投影特性主视图、俯视图、左视图、右视图、仰视图和后视图。

基本视图向视图局部视图斜视图根据需要将零件向某个方向投影所得的视图。

将零件的一部分向某一方向投影所得的视图。

将零件向不平行于基本投影面的方向投影所得的视图。

工程图学培训课件汇报人：2023-12-14•工程图学概述•工程图学基础知识•工程图学应用技能目录•工程图学实践案例分析•工程图学中的常见问题与解决方法•工程图学的未来发展趋势与展望01工程图学概述工程图学是一门研究绘制和阅读工程图样以及解决相关问题的学科。

工程图学定义工程图样是工程师交流设计思想的主要工具，对于工程设计、制造、管理等领域具有重要意义。

工程图学的重要性工程图学的定义与重要性古代工程师通过简单的图形和符号记录工程设计和制造过程。

古代工程图学近代工程图学现代工程图学随着工业革命和技术进步，工程图学逐渐发展成为一门独立的学科。

现代工程图学结合计算机技术和信息技术，实现了工程图样的数字化和智能化。

030201工程图学的发展历程点、线、面、体等基本几何要素是构成工程图样的基础。

工程图样的基本要素工程图样的投影方法工程图样的标注与说明工程图样的识读与绘制正投影、斜投影、中心投影等是工程图样绘制的基本方法。

尺寸标注、公差标注、技术要求等是工程图样中必不可少的部分，用于说明零件或部件的制造要求。

掌握工程图样的识读方法，能够准确理解设计意图，并能够绘制简单的工程图样。

工程图学的基本概念与原理02工程图学基础知识正投影、斜投影、透视投影等。

投影法分类主视图、俯视图、左视图等。

视图概念根据物体结构特点，合理配置视图，以清晰表达物体形状。

视图配置投影法与视图剖视图与断面图剖视图用假想的剖切平面将物体切开，移去观察者以外的部分，然后进行投影。

断面图假想用剖切平面将物体断开，仅画出断面的图形。

剖视图与断面图的应用用于表达物体内部结构、材料和形状。

03尺寸标注与公差配合的规则和方法根据国家标准和设计要求，正确标注尺寸和选择合适的公差配合。

01尺寸标注用数字、字母和符号等标注物体各部分尺寸。

02公差与配合确定尺寸允许变动范围，保证零件互换性。

尺寸标注与公差配合03工程图学应用技能了解零件图的组成要素，包括视图、尺寸、技术要求等，掌握绘制零件图的方法和技巧。

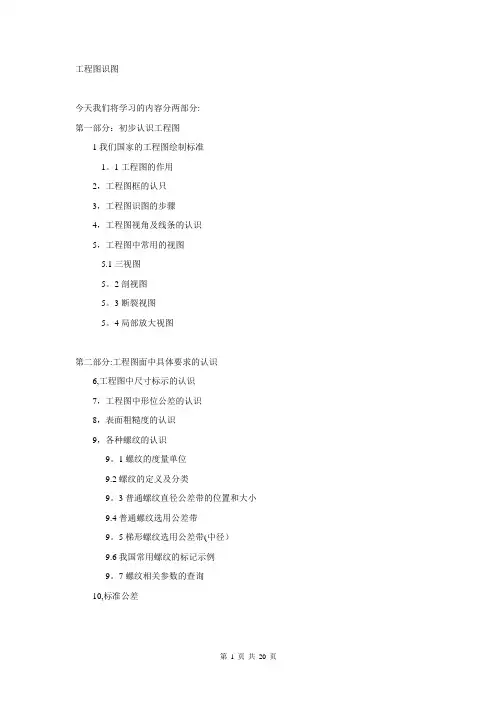

工程图识图今天我们将学习的内容分两部分:第一部分：初步认识工程图1我们国家的工程图绘制标准1。

1工程图的作用2，工程图框的认只3，工程图识图的步骤4，工程图视角及线条的认识5，工程图中常用的视图5.1三视图5。

2剖视图5。

3断裂视图5。

4局部放大视图第二部分:工程图面中具体要求的认识6,工程图中尺寸标示的认识7，工程图中形位公差的认识8，表面粗糙度的认识9，各种螺纹的认识9。

1螺纹的度量单位9.2螺纹的定义及分类9。

3普通螺纹直径公差带的位置和大小9.4普通螺纹选用公差带9。

5梯形螺纹选用公差带(中径）9.6我国常用螺纹的标记示例9。

7螺纹相关参数的查询10,标准公差第一部分初步认识工程图1.我们国家的工程图绘制标准各方面都有详细的标准，我们了解一下就行了.1。

1工程图的作用工程图是表达设计者设计意图的重要方法，是零件加工制造、装配的依据，工程图被誉为“工程技术界语言”,如果你不识工程图，相当于你听不懂与你交流的人语言，接下来你的工作将无法开展。

如果你对工程图的具体要求不完全懂，理解模棱两可，靠猜来展开工作，那你的工作质量要打个大大的问号，这样下去早晚会给公司造成损失，最终你的收入也会受损失，严重的话你的工作还会不保.所以我们在坐的各位，一定要重视对工程图的认识。

2,工程图框的认识2.1 工程图图幅工程图的图幅有A0,A1,A2，A3,A4共5种。

具体采用哪种，根据零件的大小来选用。

2。

2工程图图框工程图图框分为横框和竖框，具体采用哪种,根据所画零件的形状来选用。

下图这张是我们公司的最新的一份工程图，我们来看看各部分的功能认识工程图框。

pdf2.3 图框的认识2.3。

1图框最外围的是工程图的坐标，由字母和数字组成，一般从右向左看,例如：A3图区尺寸6。

2和0。

6。

2.3。

2 图框的右下角一般有:1、工程图的投影视角，分为第一视角和第三视角（如何区分及它前的不同点，后面专门讲)2、公司的LOGO和名称。
