实验1 微波电视信号发送和接收系统

电视信号的传输与接收尊敬的观众：我想与您分享一些关于电视信号传输与接收的知识。

电视信号的传输是一个复杂而精密的过程，它使电视内容能够通过空中或电缆线传递到电视机上。

传输电视信号有两种主要方式：模拟传输和数字传输。

模拟传输是早期的传输方式，它使用模拟信号来传递图像和声音。

然而，随着科技的发展，数字传输逐渐取代了模拟传输。

数字传输将信号转换为二进制代码，通过一系列的0和1来表示图像和声音。

电视信号传输还需要依赖发射器和接收器。

发射器位于电视台，它将电视内容转化为电信号，并通过无线电波或电缆线传输出去。

接收器位于观众家中的电视机上，它接收并解码传输的信号，然后将其转化为可视化的图像和可听的声音。

无线电波是传输电视信号的常用方式之一。

电视台将信号转化为无线电波，然后通过天线发射出去。

观众家中的电视机通过天线接收这些无线电波，并将其转化为图像和声音。

然而，无线电波在传输过程中可能会受到电磁干扰的影响，导致信号质量下降。

另一种常见的传输方式是通过有线电缆传输信号。

这种方式使用电缆线将电视信号从电视台传输到观众家中的电视机上。

由于信号的传输是通过有线电缆而不是无线电波，所以信号质量往往更稳定和清晰。

随着科技的发展，数字传输和高清电视的出现，电视信号的质量得到了显著改善。

数字传输提供更高的分辨率和更清晰的图像质量，而高清电视使观众能够享受到更真实、逼真的观影体验。

总之，电视信号的传输与接收是一个复杂的过程，它使用模拟或数字信号，并通过无线电波或电缆线传输到观众家中的电视机上。

无线电波和电缆都是常用的传输媒介，而数字传输和高清电视进一步提升了信号质量和观影体验。

希望以上的解释对您有所帮助。

祝您观看愉快！此致，XXX电视台电视信号的传输与接收是一个复杂而精密的过程，涉及到许多技术和设备的应用。

在这篇文章中，我们将继续探讨有关电视信号传输和接收的相关内容。

首先，让我们进一步了解数字传输。

数字传输是当前主流的传输方式，它将电视信号转化为二进制代码，通过一系列的0和1来表示图像和声音。

实验一微波调试系统的认识与调试【实验目的】1.了解微波测试系统.2.熟悉和掌握微波测试系统中各种常用设备的结构原理和使用方法；【实验内容】1. 观看按图1－1和图1－2装置的微波测试系统。

了解微波测量的几种方法。

2. 观看常用微波元件的形状、结构，并了解其作用、主要特性及使用方法。

【实验原理】一、微波测试系统微波测试系统通常有同轴和波导两种系统。

同轴系统频带宽，一般用在较低的微波频段（2cm波段以下）；波导系统（常用举行波导）损耗低、功率容量大，一般用在较高频段（厘米波直至毫米波段）。

微波测试系统通常由三部分组成，如图1－2所示。

图1－2微波测试系统（1）微波发送部分（等效电源部分），主要包括微波信号源、衰减器、隔离器、有的还附加了功率、频率监测单元。

信号源是微波测试系统的心脏。

测量技术要求具有足够的功率电平和一定频率的微波信号，同时要求一定的功率和频率稳定度。

功率和频率监测单元是由定向耦合器取出一小部分能量，经过检测指示来观察源的稳定情况，以便及时调整。

为了减小负载对信号源的影响，电路中采用了隔离器。

（2）测量装置部分（测量电路部分），主要包括驻波测量线、调配元件、待测元件、辅助器件（如短路器、匹配负载等）以及电磁能量检测器（晶体检波器、功率计探头等）。

（3）指示器部分（测量接收器），指示器是显示测量信号特性的仪器，如直流微安表、选频放大器（或测量放大器）、示波器、功率计、数字频率计等。

当对微波信号的功率和频率稳定度要求不太高时，测量系统就可简化如图1－3所示，微波信号源直接与测量装置连接，其工作频率可由波长计测得。

图1－3 微波测试系统简化框图二、主要微波测量线和频率计的原理结构和使用方法（4）驻波（开槽）测量线【仪器简介】驻波测量线用于微波波段测量电压驻波比、波长及阻抗等参量。

主要组成部分有：开槽传输线段（按开槽线段截面形状可分为同轴测量线和波导测量线）、探头装置（包括探针、检波晶体和调谐器）以及传动机构和位置测量装置。

电视信号的发射和接收第⼀章电视信号的发射和接收1．电波与传输的基础知识（1）了解电波的基本特点。

（2）了解电波的发射与传播。

2．调制与解调的基本概念（1）了解调制与解调的概念。

（2）了解图像信号和声⾳信号的调制。

（3）熟悉信号接收的基本过程。

3．电视信号的形成和传输（1）掌握电视节⽬的发射和接收过程。

（2）了解PAL 制电视信号的编码⽅法。

（3）掌握PAL制彩⾊电视机信号的特点。

（4）掌握⾊度信号的解码过程。

（5）掌握电视信号的传输⽅法。

4．彩⾊电视信号三⼤制式了解三种兼容制彩⾊电视制式（NTSC制、PAL制、SECAM制）的含义与特点。

⼀、电波与传输的基本知识1．电波的基本特点电波是利⽤电磁相互感应的特性⽽形成并传输出去的，产⽣电波的导体称为发射天线；电波是⼀种交变的信号，电场的波动⽅向和天线的⽅向有关，并且电场和磁场的⽅向是互相垂直的；天空中传输的电波遇到导体就会在导体上感应出电流，这个导体就被称为接收天线。

2．电波的发射和传播电波是由天线发射出来的，电波的波长与传输的⽅式有关，不同波长的电波信号受到电离层的影响是不同的。

（1）电波的波长与传输⽅式电波根据波长的不同可分为以下⼏种：①中波。

频率为0.5～1.6MHz，通常以地⾯波的形式传输，传输距离较近。

②短波。

频率为1～30MHz，可以穿透电离层的E层。

但遇到F层会反射，因此传输距离很远。

③VHF频段。

频率为30～300MHz，可穿过电离层的E层和F层⽽不会被反射回来，只能⽤于直线传播，通常⽤于传输电视节⽬。

④C波段、K波段。

C波段是3～4GHz的微波波段，K波段是12～14GHz的微波波段。

这两种信号的电波都能穿透电离层，⽤于卫星通信和⼴播。

（2）⼴播信号的传输⼴播信号的传输⽅式有以下⼏种⽅式：①中波⼴播。

中波⼴播电台节⽬的频率为535～1605kHz，它将声⾳信号通过调幅的⽅式（AM），以地⾯波的形式传输出去。

②短波⼴播。

短波⼴播是利⽤电离层的反射进⾏传输的，它也采⽤调幅（AM）的⽅式，由于靠电离层反射，会受到时间和季节的影响，因此接收往往不是很稳定。

实验一无线通信系统（图像传输）实验一、实验目的1、掌握无线通信（图像传输）收发系统的工作原理；2、了解各电路模块在系统中的作用。

二、实验内容a)测试发射机的工作状态；b)测试接收机的工作状态；c)测试图像传输系统的工作状态；d)通过改变系统内部连接方式造成对图像信号质量的影响来了解各电路模块的作用。

三、无线图像传输系统的基本工作原理发射设备和接收设备是通信设备的重要组成部分。

其作用是将已调波经过某些处理（如放大、变频）之后，送给天馈系统，发向对方或转发中继站；接收系统再将空间传播的信号通过天线接收进来，经过某些处理（如放大、变频）之后，送到后级进行解调、编码等。

还原出基带信息送给用户终端。

为了使发射系统和接收系统同时工作，并且了解各电路模块在系统中的作用，通过实验箱中的天线模块和摄像头及显示器，使得发射和接收系统自闭环，通过图像质量来验证通信系统的工作状态，及各个电路模块的作用和连接变化时对通信或图像质量的影响。

以原理框图为例，简单介绍一下各部分的功能与作用。

摄像头采集的信号送入调制器进频率调制，再经过一次变频后、滤波（滤去变频产生的谐波、杂波等）、放大、通过天线发射出去。

经过空间传播，接收天线将信号接收进来，再经过低噪声放大、滤波（滤去空间同时接收到的其它杂波）、下变频到480MHz，再经中频滤波，滤去谐波和杂波、经视频解调器，解调后输出到显示器还原图像信号。

四、实验仪器信号源、频谱分析仪等。

五．测试方法与实验步骤（一）发射机测试图1原理框图基带信号送入调制器，进行调制(调幅或调频等调制),调制后根据频率要求进行上变频,变换到所需微波频率,并应有一定带宽,然后功率放大，通过天线发射或其它方式传播。

每次变频后,会相应产生谐波和杂波，一般变频后加响应频段的滤波器,以滤除谐波和杂波。

保证发射信号的质量或频率稳定度。

另外调制器或变频器本振信号的稳定度也直接影响发射信号的好坏，因而，对本振信号的质量也有严格的要求。

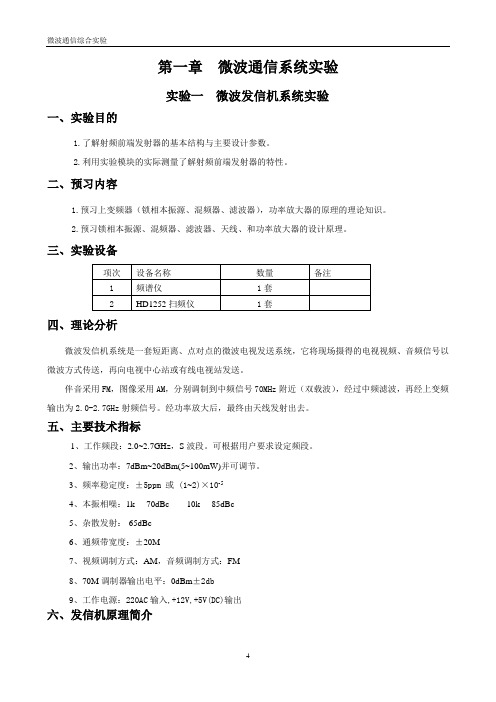

微波通信综合实验第一章微波通信系统实验实验一微波发信机系统实验一、实验目的1.了解射频前端发射器的基本结构与主要设计参数。

2.利用实验模块的实际测量了解射频前端发射器的特性。

二、预习内容1.预习上变频器（锁相本振源、混频器、滤波器），功率放大器的原理的理论知识。

2.预习锁相本振源、混频器、滤波器、天线、和功率放大器的设计原理。

三、实验设备四、理论分析微波发信机系统是一套短距离、点对点的微波电视发送系统，它将现场摄得的电视视频、音频信号以微波方式传送，再向电视中心站或有线电视站发送。

伴音采用FM，图像采用AM，分别调制到中频信号70MHz附近（双载波），经过中频滤波，再经上变频输出为2.0-2.7GHz射频信号。

经功率放大后，最终由天线发射出去。

五、主要技术指标1、工作频段：2.0~2.7GHz，S波段。

可根据用户要求设定频段。

2、输出功率：7dBm~20dBm(5~100mW)并可调节。

3、频率稳定度：±5ppm 或 (1~2)×10-54、本振相噪：1k -70dBc 10k -85dBc5、杂散发射：-65dBc6、通频带宽度：±20M7、视频调制方式：AM，音频调制方式：FM8、70M调制器输出电平：0dBm±2db9、工作电源：220AC输入,+12V,+5V(DC)输出六、发信机原理简介实验一微波发信机系统实验1、原理方框图2、微波发信机物理链路基本概念：发信系统如图1-1所示。

当输入信号(话音、数据和图象)对中频70MHz进行调制后，得到一个中心频率为fm的调制信号，通过20dB可调衰减，经中频滤波器滤去信道通带外的各次谐波，然后用一个本振信号与中频信号送至混频器，混频器执行乘积功能，得出双边带信号产生已调载波。

也就是说，混频输出包含有下边带f LO-f m和上边带f LO+f m。

后送至微波带通滤波器，得出上变频载波信号（和频），并滤除带外无用信号。

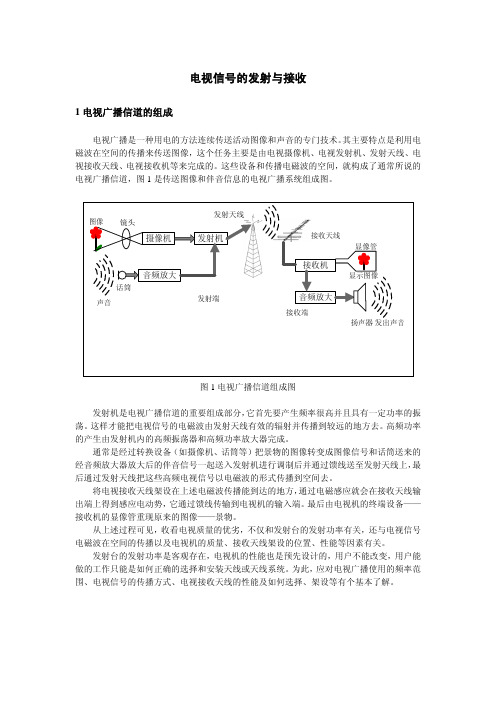

电视信号的发射与接收1电视广播信道的组成电视广播是一种用电的方法连续传送活动图像和声音的专门技术。

其主要特点是利用电磁波在空间的传播来传送图像，这个任务主要是由电视摄像机、电视发射机、发射天线、电视接收天线、电视接收机等来完成的。

这些设备和传播电磁波的空间，就构成了通常所说的电视广播信道，图1是传送图像和伴音信息的电视广播系统组成图。

图1电视广播信道组成图发射机是电视广播信道的重要组成部分，它首先要产生频率很高并且具有一定功率的振荡。

这样才能把电视信号的电磁波由发射天线有效的辐射并传播到较远的地方去。

高频功率的产生由发射机内的高频振荡器和高频功率放大器完成。

通常是经过转换设备（如摄像机、话筒等）把景物的图像转变成图像信号和话筒送来的经音频放大器放大后的伴音信号一起送入发射机进行调制后并通过馈线送至发射天线上，最后通过发射天线把这些高频电视信号以电磁波的形式传播到空间去。

将电视接收天线架设在上述电磁波传播能到达的地方，通过电磁感应就会在接收天线输出端上得到感应电动势，它通过馈线传输到电视机的输入端。

最后由电视机的终端设备——接收机的显像管重现原来的图像——景物。

从上述过程可见，收看电视质量的优劣，不仅和发射台的发射功率有关，还与电视信号电磁波在空间的传播以及电视机的质量、接收天线架设的位置、性能等因素有关。

发射台的发射功率是客观存在，电视机的性能也是预先设计的，用户不能改变，用户能做的工作只能是如何正确的选择和安装天线或天线系统。

为此，应对电视广播使用的频率范围、电视信号的传播方式、电视接收天线的性能及如何选择、架设等有个基本了解。

1.1.2 电视广播使用的频率范围电视信号包括图像信号和伴音信号。

由于载波频率高，信号频带宽，为了保证图像的质量，我国电视标准规定：伴音信号的载波频率比图像信号的载波频率高6.5MHz，电视频带宽度为8MHz，称之为“频道”，如图2所示每一套电视节目必须单独使用一个频道，要在同一地区同时播送几套电视节目，就必须采用几个电视频道。

其次章 播送电视发送与接收系统播送电视系统利用空间无线电波传播电视信号。

为传送全电视信号〔视频信号〕和伴音信号〔音频 信号〕，需将二者分别调制在比其自身频率高得多的载波上。

图像信号承受调幅方式，形成射频图像信号； 伴音信号承受调频方式，形成射频伴音信号。

这两种射频信号合成全射频电视信号。

全射频电视信号是 通过放射天线以高频电磁能量的形式辐射出去的。

第一节 电视信号的调制一、彩色全电视信号的调制由于彩色全电视信号的带宽达 6MHz ，调制以后已调波的带宽将更宽。

因此，对图像信号的调制方式的选择主要是考虑到带宽。

窄带的调制方式只能是调幅方式。

单边带的调幅方式虽然带宽最窄，但是 它需要在一般调幅的根底上完全滤除一个边带，而由于彩色电视信号是包括直流在内的6MHz 频带，不行能完全滤除一个边带。

因此，在电视技术中，首先将 FBAS 信号对图像载频进展一般调幅，然后将其下边带滤除一局部，保存一局部，而对上边带则完全保存，从而形成所谓的残留边带调幅的调制方式。

其频谱分布如图 2–1 所示。

图 2–1 残留边带频谱图 2–1 中，f p 为图像载频。

上边频f p ~f p +6MHz 是完整的，而下边频在f p ~f p –0.75MHz 频率范围保存， 在 f p –0.75MHz~f p –1.25MHz 范围线性衰减。

所以，在f p ±0.75MHz 的频率范围具有完整的上、下边频，即具有双边带能量。

在f p –0.75MHz~f p –1.25MHz 范围上边频完整保存〔即残留边带〕，下边频线性衰减。

而在 f p +1.25MHz~f p +6MHz 范围即为单边频局部，即这一局部只有一个边频的能量。

这种残留边带的谱线分布会导致接收机解调时双边频局部对应的电视信号的频率范围的幅度比单边频局部所对应的电视信号 的频率范围的幅度大一倍。

如图 2–2 所示。

从而导致频率失真。

对于此问题的解决，电视技术中一般并不是对解调以后的视频电视信号进展频率补偿，而是通过中频滤波器的频率特性对中频电视信号的双边频局部的能量和衰减一半，这样，解调出来的电视信号就不会产生频率失真了。

微波基础实验原理设计微波基础实验是一项重要的实验课程，通过对微波的产生、传输和接收等方面进行实验研究，可以加深对微波的基本原理和技术应用的理解。

本文将分为三个部分来设计一个微波基础实验，分别是微波信号的产生、传输和接收。

一、微波信号的产生微波信号的产生可以使用一些常见的装置，比如射频信号发生器。

该发生器可以通过调节频率、幅度和相位等参数来产生不同的射频信号。

在实验中，可以使用该发生器产生一定频率和幅度的射频信号作为微波信号的源波。

二、微波信号的传输微波信号的传输需要借助微波传输线来实现。

常用的微波传输线有同轴线和长导线。

在实验中，可以选择同轴线作为传输线，因其传输效果较好。

1.实验器材准备-射频信号发生器-同轴电缆-微波衰减器-微波探针-遥测系统2.实验步骤-将射频信号发生器与同轴电缆相连，将发生器输出的射频信号输入到同轴电缆中；-调节射频信号发生器的频率和幅度等参数，使其产生一定频率和幅度的射频信号；-将同轴电缆的一端连接到微波衰减器；-调节微波衰减器的衰减值，使得微波信号的幅度在传输过程中适中，不过度衰减；-将微波衰减器的另一端连接到微波探针；-将微波探针阵列放置在研究区域内，以进行微波信号的接收。

三、微波信号的接收微波信号的接收可以使用微波探针阵列。

该阵列可以感应到微波信号的强弱，并将其转化为电信号输出。

1.实验器材准备-微波探针阵列-示波器-遥测系统2.实验步骤-将微波探针阵列连接到示波器上，示波器可以接收到微波信号转换后的电信号；-将示波器调至合适的触发模式和增益，以保证可靠地显示微波信号的波形和幅度。

通过上述实验设计，我们可以实现对微波信号的产生、传输和接收的研究。

实验中，射频信号发生器产生射频信号作为微波信号的源波，同轴电缆作为微波传输线将信号传输到微波探针处，微波探针将微波信号感应为电信号，并通过示波器进行观测和分析。

通过这个实验，可以进一步了解微波信号的特性，包括频率、幅度等，并探究微波传输线在传输中的衰减情况，以及微波探针对微波信号的感应和转换效果等。

实验一图像发射系统电路组成及介绍实验一图像发射系统电路组成及介绍一、实验目的1.了解微波发射系统的基本结构与主要参数。

2.测量实验模块，了解微波发射系统的特性。

二、预习内容1.预习调制器、功率放大器、天线原理的理论知识。

三、实验设备四、理论分析微波图像、声音传输系统是一套短距离、点对点的发送和接收系统，它将现场取得的视频、音频信号以微波方式发射。

伴音采用FM-FM，图像采用FM，伴音信号首先调制到5－7 MHz伴音副载波上，视频信号经过预加重、放大后和伴音信号混合加到射频调制器上，输出为1.2-1.5GHz或2.4-2.6GHz射频信号经放大后通过微波天线发射。

五、主要技术指标1. 传输一路电视图像信号和一路伴音信号。

2. 传输距离：≥100m（开阔无阻挡）3. 工作频率：L波段（1.2-1.5GHz）或S波段（2.4-2.6GHz），频率可以错开。

4. 发射机输出功率：≥100mW;10 ;5. 频率稳定度：5×66. 视频输入/输出电平：1V(75Ω);7．视频调制方式：FM8. 音频输入/输出电平：2.2V(p-p) (600Ω不平衡)；9．音频调制方式：FM-FM10．频带宽度：27MHz11. 微分增益：≤±3%;12. 微分相位：≤±2°;微波通信综合实验13. 工作电源：~220V通过开关电源转换为+12V供微波发射机。

六、实验方框图微波电视传输系统方框图如图1-1所示。

七、实验步骤1、用莲花线连接摄像头的视频输出端口到微波调制器的视频输入端口（TV端子），用莲花线连接摄像头的音频输出口到微波调制器的音频输入端口（A V端子）。

同时给摄像头加电。

2、打开微波实验箱（微波发射实验平台）的电源开关，连接发射天线，此时发射机天线上发射微波信号。

打开频谱仪，利用全扫功能，可以搜索到发射天线上发射信号，从而可对发射信号的频率与发射机的频谱特性进行测量。
