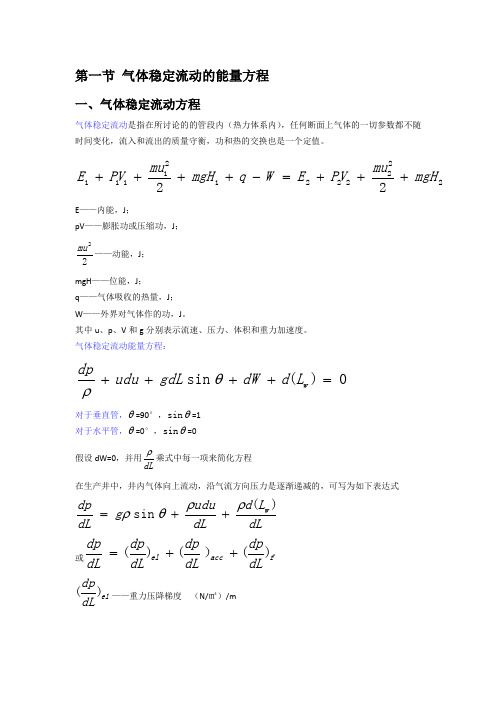

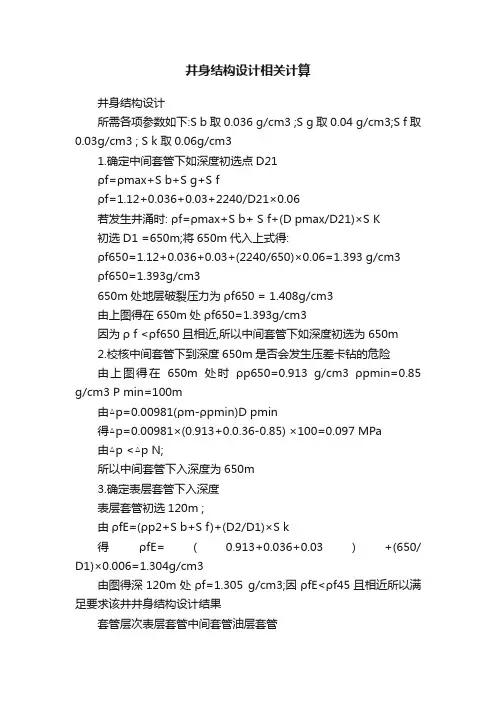

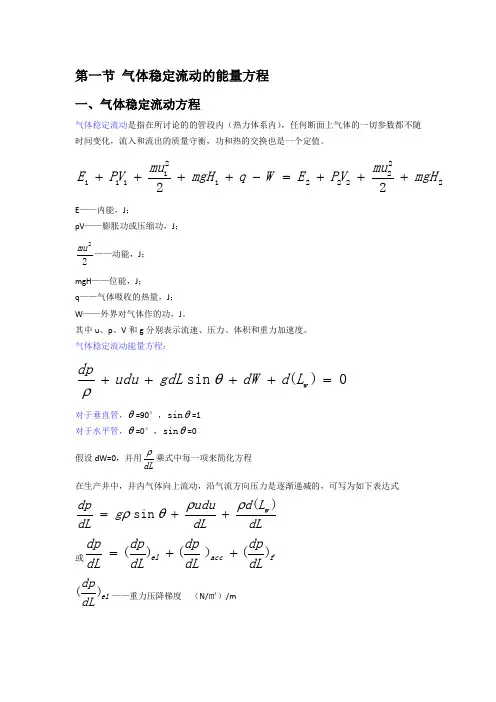

井筒压力分布计算设计与实现

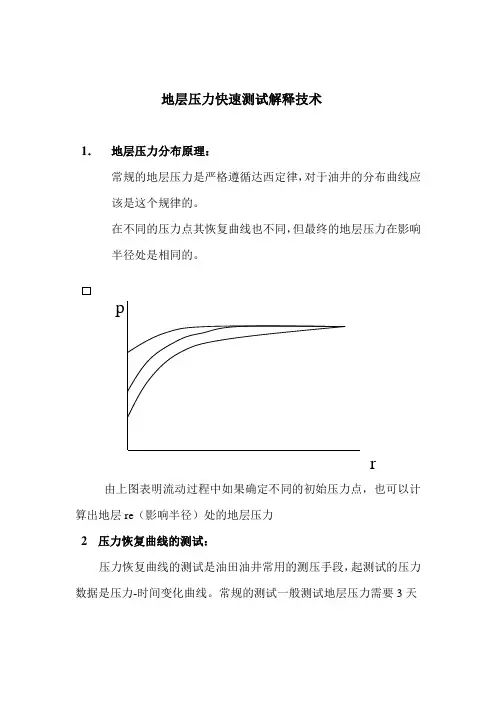

地层压力快速测试解释技术1．地层压力分布原理：常规的地层压力是严格遵循达西定律，对于油井的分布曲线应该是这个规律的。

在不同的压力点其恢复曲线也不同，但最终的地层压力在影响半径处是相同的。

pr 由上图表明流动过程中如果确定不同的初始压力点，也可以计算出地层re（影响半径）处的地层压力2压力恢复曲线的测试：压力恢复曲线的测试是油田油井常用的测压手段，起测试的压力数据是压力-时间变化曲线。

常规的测试一般测试地层压力需要3天以上的时间，而低渗透油藏需要10多天甚至一个月以上的时间来判断和计算地层压力。

Pt3地层压力快速计算的原理：由地层压力分布曲线和压力测试曲线，看，在同一个井底压力的初始点，测试曲线稍微滞后一点。

但压力趋势是一致的，也就是说压力恢复曲线的测试实际就是压力分布曲线的测试。

在这个基础上，我们将t时刻的井底测试压力认为是距生产井r 处的压力传递过来的反应。

于是就有了pt=prpt----t时刻的井底测试压力pr---r处的压力于t时刻传递到井筒基于上述原理，我们就可以利用短时间内的压力恢复曲线来计算地层re处的压力了。

4测试时间要求：因为地层恢复过程有一些不可预料的因素，而且，测试仪器的精度等一些客观因素，在分析计算的时候，需要大量的数据来修正计算误差。

所以低渗透游藏一般测试时间安排至少一天，如果是常规油藏，测试时间4-6小时就可。

测试数据密度点要求：因为是短时间测试，需要高密度和高精度的压力传感器，一般设置为30秒一个测试压力点即可。

5低渗透油藏的新的测试方法：由于油井恢复速度慢，至少一天的时间，担心影响产量，可以测试对应水井，但要求是水井的注水压力高。

在地面用压力传感器和计算机自动化采集压降数据4-6小时即可。

这样是以水井的影响半径处的地层压力来替代油井的测试。

以减少测试时间。

6 技术优点：不占大量的生产时间，快速动态的分析地层压力变化。

计算方法合理，利用测试密度点是为了得到地层压力分布曲线的曲率，尤其适应低渗透油藏的测试计算。

6敏感性实验数据在煤层气排采过程中的应用储层敏感性评价实验反映了煤储层在外来流体作用以及所受应力改变情况下，煤岩渗透性质发生的变化，是研究储层保护技术和制定排采方案的基础。

速敏实验测定了煤岩中微粒运移的临界流速，超出此速度生产，地层中的微粒就可能发生运移，堵塞裂缝通道。

应力敏感性数据表明了煤岩渗透率随应力改变的趋势，反映了裂缝性煤岩在应力改变的条件下裂缝宽度的变化。

速度和应力的变化都与排采生产中的排液强度以及生产压差有关，因此，将实验室测试的速敏数据以及应力敏感性数据与排采强度以及生产压差建立一定的关系，通过计算，优化设计出不发生伤害或伤害范围（或伤害程度）小的排采工作参数，就可以保证煤层气的稳产。

6.1优化排液强度（1）建立模型煤层气井合理排液量在一定程度上与储层速敏有关。

在煤层气井排采过程中，当产液速度超过临界流速时将造成储层伤害，即裂缝内部微粒运移、堵塞割理裂缝。

所以，可以利用速敏实验中测定的临界流速来确定煤层气井临界产液量，为优化排液强度及控制井底流压提供科学依据。

实验测得的临界流量为c Q ，结合生产井储层厚度和井径，可将其换算为排采中的临界排液量Q 液，以此作为单井允许的最大产液量。

转换的方法是，以实验室岩心测定的真实临界速度等于研究的煤层气井储层岩石真实速度。

由于降压排采的初期储层中只是煤层水单相流动，气体还未扩散出来，所以在真实速度计算时不考虑饱和度。

将实验室临界流量转换成煤层气井对应的临界排水量计算公式如下：2=28.8w cw r hQ Q r ⨯岩 (2-1)式中， c Q —岩心临界流量，/min ml ； φ岩—岩心孔隙度；r 岩—岩心半径，cm 。

Q 液—井的临界排液量，3/m d ； φ井—煤储层孔隙度；r 井—井半径，m ；h—煤层气井的储层厚度，m 。

（2）实例计算将郑庄、长治、安泽各区块实验所得临界流速结合各区块生产井的储层厚度，井径代入计算公式，计算排采井不发生微粒运移的最大排液量，计算结果见表2-12。

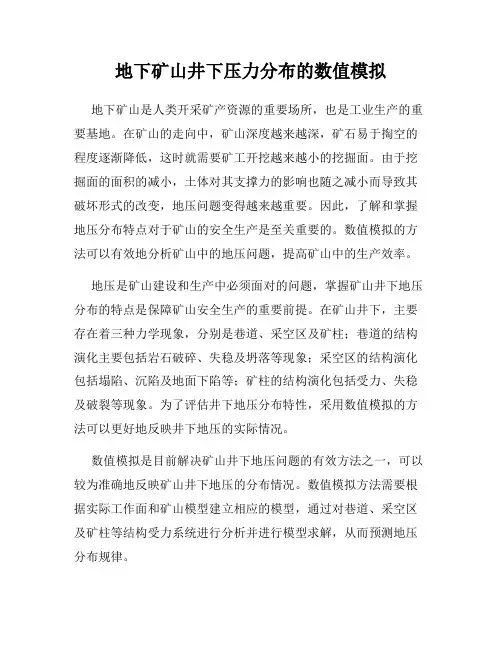

地下矿山井下压力分布的数值模拟地下矿山是人类开采矿产资源的重要场所，也是工业生产的重要基地。

在矿山的走向中，矿山深度越来越深，矿石易于掏空的程度逐渐降低，这时就需要矿工开挖越来越小的挖掘面。

由于挖掘面的面积的减小，土体对其支撑力的影响也随之减小而导致其破坏形式的改变，地压问题变得越来越重要。

因此，了解和掌握地压分布特点对于矿山的安全生产是至关重要的。

数值模拟的方法可以有效地分析矿山中的地压问题，提高矿山中的生产效率。

地压是矿山建设和生产中必须面对的问题，掌握矿山井下地压分布的特点是保障矿山安全生产的重要前提。

在矿山井下，主要存在着三种力学现象，分别是巷道、采空区及矿柱；巷道的结构演化主要包括岩石破碎、失稳及坍落等现象；采空区的结构演化包括塌陷、沉陷及地面下陷等；矿柱的结构演化包括受力、失稳及破裂等现象。

为了评估井下地压分布特性，采用数值模拟的方法可以更好地反映井下地压的实际情况。

数值模拟是目前解决矿山井下地压问题的有效方法之一，可以较为准确地反映矿山井下地压的分布情况。

数值模拟方法需要根据实际工作面和矿山模型建立相应的模型，通过对巷道、采空区及矿柱等结构受力系统进行分析并进行模型求解，从而预测地压分布规律。

数值模拟中影响模拟精度的因素很多，主要包括模型力学性质、边界条件、模型精度及计算步长等。

模型力学性质包括物理和力学特性，主要包括物质弹性模量、泊松比、抗压强度、破裂韧性、矿体密度、采空区高度、矿柱宽度等；而边界条件主要是指地质应力和围岩收缩等情况，对模拟结果有重要影响；模型精度主要影响了数值模拟的准确度，要求模型的几何形状比例和力学性质尽量接近实际情况；计算步长是指模拟所用时间单位和空间单位的比值，计算步长越小，所求解的精度越高。

数值模拟可以对井下压力分布进行预测，并可调整矿山工作面的参数，增强矿山的生产效率。

在日常的生产工作中，若要获取地压分布的实际情况，可以通过张拉仪等设备监测；然后以实测数据为校正依据，对数值模拟中的参数进行调整。

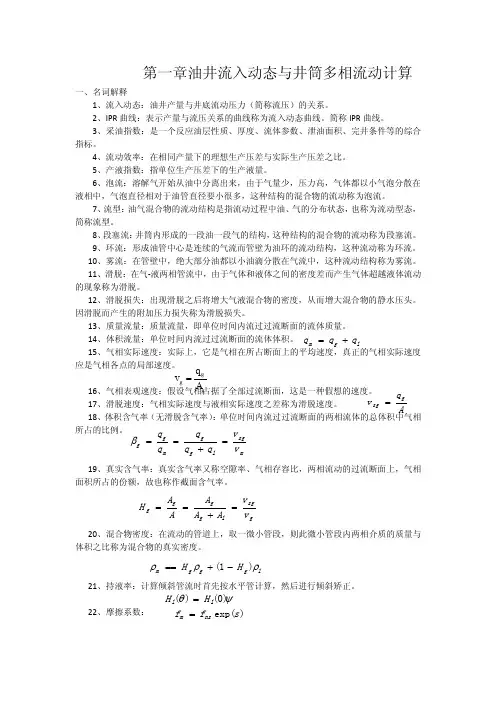

第一章油井流入动态与井筒多相流动计算一、名词解释1、流入动态：油井产量与井底流动压力（简称流压）的关系。

2、IPR 曲线：表示产量与流压关系的曲线称为流入动态曲线。

简称IPR 曲线。

3、采油指数：是一个反应油层性质、厚度、流体参数、泄油面积、完井条件等的综合指标。

4、流动效率：在相同产量下的理想生产压差与实际生产压差之比。

5、产液指数：指单位生产压差下的生产液量。

6、泡流：溶解气开始从油中分离出来，由于气量少，压力高，气体都以小气泡分散在液相中，气泡直径相对于油管直径要小很多，这种结构的混合物的流动称为泡流。

7、流型：油气混合物的流动结构是指流动过程中油、气的分布状态，也称为流动型态，简称流型。

8、段塞流：井筒内形成的一段油一段气的结构，这种结构的混合物的流动称为段塞流。

9、环流：形成油管中心是连续的气流而管壁为油环的流动结构，这种流动称为环流。

10、雾流：在管壁中，绝大部分油都以小油滴分散在气流中，这种流动结构称为雾流。

11、滑脱：在气-液两相管流中，由于气体和液体之间的密度差而产生气体超越液体流动的现象称为滑脱。

12、滑脱损失：出现滑脱之后将增大气液混合物的密度，从而增大混合物的静水压头。

因滑脱而产生的附加压力损失称为滑脱损失。

13、质量流量：质量流量，即单位时间内流过过流断面的流体质量。

14、体积流量：单位时间内流过过流断面的流体体积。

15、气相实际速度：实际上，它是气相在所占断面上的平均速度，真正的气相实际速度应是气相各点的局部速度。

16、气相表观速度：假设气相占据了全部过流断面，这是一种假想的速度。

17、滑脱速度：气相实际速度与液相实际速度之差称为滑脱速度。

18、体积含气率（无滑脱含气率）：单位时间内流过过流断面的两相流体的总体积中气相所占的比例。

19、真实含气率：真实含气率又称空隙率、气相存容比，两相流动的过流断面上，气相面积所占的份额，故也称作截面含气率。

20、混合物密度：在流动的管道上，取一微小管段，则此微小管段内两相介质的质量与体积之比称为混合物的真实密度。

第十九期：利用 SAM 模型计算井筒压降及热损失     第十九期：利用 SAM 模型计算井筒压降及热损失注蒸汽开发稠油油藏过程中，需要预测沿井深和随时间变化的蒸汽温度分 布、干度分布和压力分布、套管和地层温度分布，以及焖井、开井生产过程中温 度、压力的变化。

CMG STARS 软件中的 SAM（Semi Analytical Model）半解析 模型运用传热学、热力学及流体力学等学科知识综合考虑了蒸汽流动过程中压 力、温度、干度和热损与压降的相互影响，对注蒸汽开发稠油油藏有一定的指导 作用。

具体有以下几个方面的应用： 1) 已知井口求井底：已知井口注汽参数（温度、干度及压力）和注汽管柱参数， 求取井底注汽参数； 2) 已知井底求井口：设定井底要达到的注气参数要求，反求井口的注汽参数指 标； 3) 井筒隔热参数计算：已知井口注汽参数和井底的注汽参数指标，计算井筒隔 热参数指标，例如隔热油管的热传导率等； 4) 采油井井口（泵深处）流体温度：对于采油井，SAM 模型可以计算井口（自 喷）或泵深处（下泵人工举升）的流体温度，从而为计算出产出流体（油） 的粘度，选择合适的举升方式； 5) SAM 模型计算的是从井口到第一个射孔上方（或反之）的温度、干度及压 力变化， 即该模型是完全管流计算， 不能计算射孔段。

而对于射孔段的温度、 干度及压力变化可以用*GRAV-FRIC-HLOS 方法（适用源汇模型的直井或水 平井）或 DW 离散井模型/FW 灵活井模型（适用于水平井） 。

SAM 模型可以 与 DW 模型或 FW 模型一起使用。

关于*GRAV-FRIC-HLOS 方法、DW 模型 以及 FW 模型的使用方法，会在后续的课程中继续讲解。

6) SAM 模型计算时有油藏模拟器同步求解，会增加模拟时间，建议用于小模 型的机理研究，而不要用于全油藏规模的热采模拟。

全油藏模拟在计算出典 型井的压降及热损失的情况后，直接给出井底注入参数。
