气井井筒流动计算

第四部分 井筒流体力学1单相（气体）流体力学－静止气柱1.1 平均温度和平均气体偏差系数计算方法(4--1)03415.0exp(TZ Hp p g ts ws γ=式中 — 按静止气柱公式计算的井底压力。

关井时为地层压力，开井时为井底流动压力，M Pa ；ws p—静止气柱的井口压力。

关井时为井口最大关井压力，开井时为不流动气柱的井口压力，Mts p Pa ；— 气体相对密度；g γ— 井口到气层中部深度，m;H — 井筒内气体平均绝对温度，K ；T=T 2/)(ws ts T T +，— 静止气柱井口，井底绝对温度，K;ts T ws T — 井筒气体平均压力，M Pa;p=p 2/)(ts ws p p +— 井筒气体平均偏差系数，由两种计算方法Z= 或 =Z ),(T p f Z 2/)(ws ts Z Z +，— 静止气柱井口，井底条件下的气体偏差系数。

ts Z ws Z 已知，计算的步骤如下；ts p ws p （1）首先对赋初值，建议ws p12192)(H p p p ts ts o ws+=（2）根据,和，求p T g γZ（3）代入式（4--1）计算。

如与之差符合规定的精度要求，则即为所求。

Z )1(wsp )1(wsp )(o wsp )1(wsp 反之，继续迭代到符合规定的精度。

如用计算机计算，有多种算法： 可取Z=1为初值；或=取为初值；或规定迭代次数，一)(o wsp ts p 般迭代5次即可满足工程要求。

1.2 Cullender 和Smith 计算方法1.2.1 按井深H 计算（一步法）(4--2)⎰=wstsp p g Idp H γ03415.0(4--3)pZTI =由数值积分（一步梯形法）得：(4--4)H g γ03415.02))((ts ws ts ws I I p p +-≈式中ts tsts ts p T Z I =wsws ws ws p T Z I =其余符号同前。

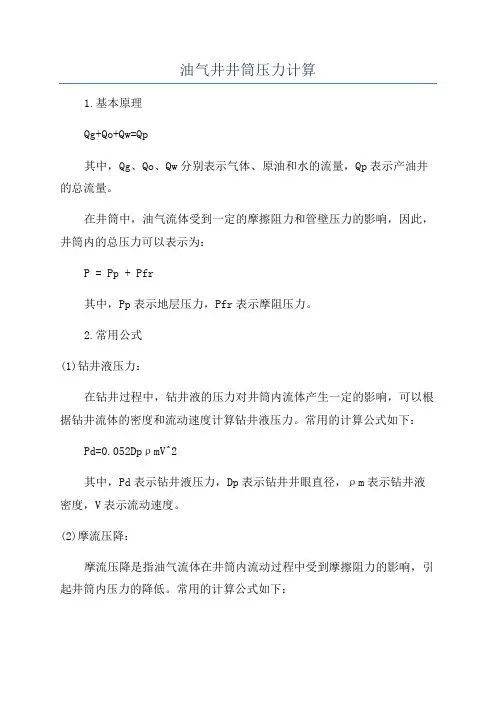

油气井井筒压力计算1.基本原理Qg+Qo+Qw=Qp其中，Qg、Qo、Qw分别表示气体、原油和水的流量，Qp表示产油井的总流量。

在井筒中，油气流体受到一定的摩擦阻力和管壁压力的影响，因此，井筒内的总压力可以表示为：P = Pp + Pfr其中，Pp表示地层压力，Pfr表示摩阻压力。

2.常用公式(1)钻井液压力：在钻井过程中，钻井液的压力对井筒内流体产生一定的影响，可以根据钻井流体的密度和流动速度计算钻井液压力。

常用的计算公式如下：Pd=0.052DpρmV^2其中，Pd表示钻井液压力，Dp表示钻井井眼直径，ρm表示钻井液密度，V表示流动速度。

(2)摩流压降：摩流压降是指油气流体在井筒内流动过程中受到摩擦阻力的影响，引起井筒内压力的降低。

常用的计算公式如下：其中，Pfr表示摩阻压力，γf表示流体密度，L表示井筒长度，Q表示产出流量，D表示井筒直径。

(3)地层压力：地层压力是指地层中油气和地层水所受到的压力，可以通过测井数据或经验公式进行估算。

常用的估算方法有：Pp = ρgh其中，Pp表示地层压力，ρ表示地层流体密度，g表示重力加速度，h表示地层深度。

3.计算过程(1)根据钻井液密度、流动速度、井段直径等参数计算钻井液压力。

(2)根据产出流量、井筒长度、井段直径等参数计算摩阻压力。

(3)根据地层流体密度、地层深度等参数计算地层压力。

(4)将钻井液压力、摩阻压力和地层压力进行相加，得到井筒内总压力。

通过以上计算，可以得到油气井井筒内的压力分布情况，为后续的油气开采和井口流体处理提供科学依据。

总结：。

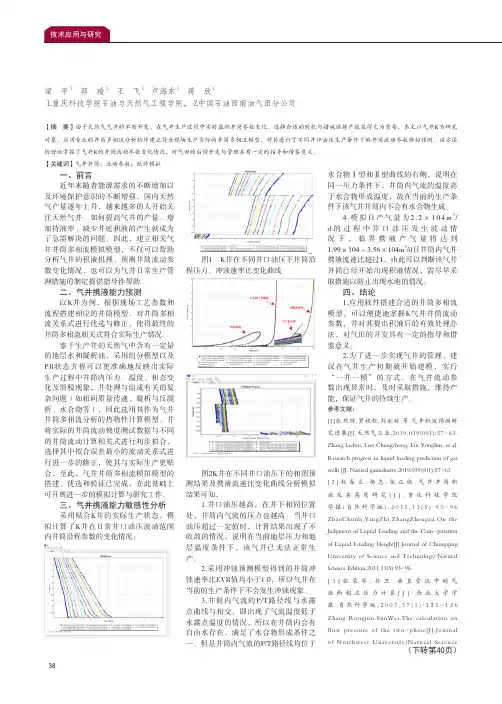

38一、前言近年来随着能源需求的不断增加以及环境保护意识的不断增强，国内天然气产量逐年上升，越来越多的人开始关注天然气井。

如何提高气井的产量、增加持液率、减少井底积液的产生就成为了急需解决的问题。

因此，建立相关气井井筒多相流模拟模型，不仅可以帮助分析气井的积液机理、预测井筒流动参数变化情况，也可以为气井日常生产管理措施的制定提供指导性帮助。

二、气井携液能力预测以K井为例，根据现场工艺参数和流程搭建相应的井筒模型，对井筒多相流关系式进行优选与修正，使得最终的井筒多相流相关式符合实际生产情况。

鉴于生产井的天然气中含有一定量的地层水和凝析油，采用组分模型以及PR状态方程可以更准确地反映出实际生产过程中井筒内压力、温度、相态变化及滑脱现象，并处理与组成有关的复杂问题（如相间质量传递、凝析与反凝析、水合物等），因此选用其作为气井井筒多相流分析的热物性计算模型。

并将实际的井筒流动梯度测试数据与不同的井筒流动计算相关式进行初步拟合，选择其中拟合误差最小的流动关系式进行进一步的修正，使其与实际生产更贴合，至此，气井井筒多相流模拟模型的搭建、优选和验证已完成，在此基础上可开展进一步的模拟计算与研究工作。

三、气井携液能力敏感性分析采用贴合K井的实际生产状态，模拟计算了K井在日常井口油压波动范围内井筒沿程参数的变化情况：图1　K井在不同井口油压下井筒沿程压力、冲蚀速率比变化曲线图2K井在不同井口油压下的相图预测结果及携液流速比变化曲线分析模拟结果可知，1.井口油压越高，在井下相同位置处，井筒内气流的压力也越高。

当井口油压超过一定值时，计算结果出现了不收敛的情况，说明在当前地层压力和地层温度条件下，该气井已无法正常生产。

2.采用冲蚀预测模型得到的井筒冲蚀速率比EVR值均小于1.0，所以气井在当前的生产条件下不会发生冲蚀现象。

3.井筒内气流的P/T路径线与水露点曲线与相交，即出现了气流温度低于水露点温度的情况，所以在井筒内会有自由水存在，满足了水合物形成条件之一。

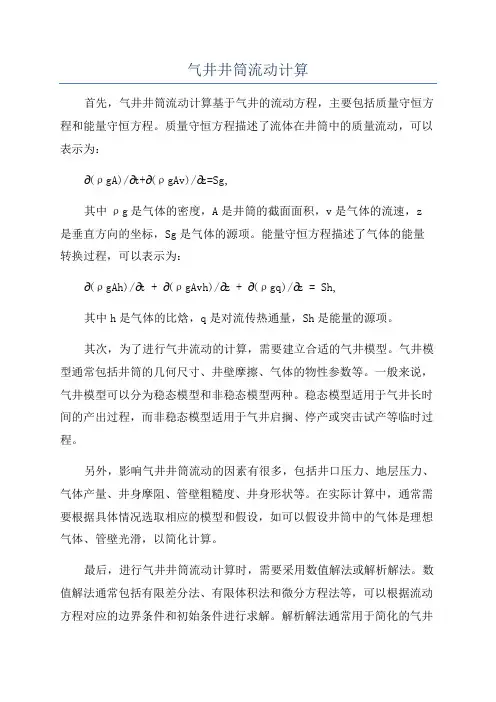

气井井筒流动计算首先，气井井筒流动计算基于气井的流动方程，主要包括质量守恒方程和能量守恒方程。

质量守恒方程描述了流体在井筒中的质量流动，可以表示为：∂(ρgA)/∂t+∂(ρgAv)/∂z=Sg,其中ρg是气体的密度，A是井筒的截面面积，v是气体的流速，z 是垂直方向的坐标，Sg是气体的源项。

能量守恒方程描述了气体的能量转换过程，可以表示为：∂(ρgAh)/∂t + ∂(ρgAvh)/∂z + ∂(ρgq)/∂z = Sh,其中h是气体的比焓，q是对流传热通量，Sh是能量的源项。

其次，为了进行气井流动的计算，需要建立合适的气井模型。

气井模型通常包括井筒的几何尺寸、井壁摩擦、气体的物性参数等。

一般来说，气井模型可以分为稳态模型和非稳态模型两种。

稳态模型适用于气井长时间的产出过程，而非稳态模型适用于气井启搁、停产或突击试产等临时过程。

另外，影响气井井筒流动的因素有很多，包括井口压力、地层压力、气体产量、井身摩阻、管壁粗糙度、井身形状等。

在实际计算中，通常需要根据具体情况选取相应的模型和假设，如可以假设井筒中的气体是理想气体、管壁光滑，以简化计算。

最后，进行气井井筒流动计算时，需要采用数值解法或解析解法。

数值解法通常包括有限差分法、有限体积法和微分方程法等，可以根据流动方程对应的边界条件和初始条件进行求解。

解析解法通常用于简化的气井模型，通过对流动方程进行简化和变换，得到解析解。

不过，解析解法的适用范围相对较窄。

综上所述，气井井筒流动计算是一项重要的工作，通过对流动方程、气井模型和影响因素的分析，可以确定合适的计算方法和模型，进而对气井的产能和流动特性进行准确评估。
