专题08 典型运动学图像（一）1.路程-时间图像（x t -）图像物体做直线运动，如果在任意时刻的速度都相等，即在任意相等的时间内通过的位移都相等，则物体做的是匀速直线运动。

做匀速直线运动的物体的位移-时间图像是一条倾斜的直线。

如图所示：xtxt1t 1x B①②图1 图2 图1上各点切线斜率tan xk tα∆==∆表示速度v ，即图线的倾斜程度反映物体运动的快慢，其倾斜程度越大，速度越快。

斜率的大小表示做匀速直线运动物体的速度的大小，斜率的正负即为速度的正负。

注 意：（1）x －t 图像不代表物体的运动轨迹，x-t 图像中倾斜直线表示物体做匀速直线运动。

（2）若图像不过原点，有两种情况：①图像在纵轴上截距表示开始计时物体相对于参考点的位移； ②图像在横轴上的截距表示物体过一段时间再从参考点出发。

（3）两图线相交说明两物体相遇，其交点B 的横坐标表示相遇的时刻，纵坐标表示相遇处对参考点的位移。

如上图中，图线①和图线②相交于B 点，表示两物体在t 1时刻相遇，其中x 1表示相遇处对参考点的位移。

（4）图像是倾斜直线表示物体做匀速直线运动，图像是曲线则表示物体做变速运动。

2.速度－时间图像（v-t 图像） （1）图像的物理意义 由于t v a ∆∆=，而v-t 图像中的斜率k=tv∆∆=αtan ，所以αtan =a ，斜率的大小即为加速度的大小，斜率的正负即为加速度的正负。

（2）匀速直线运动的v －t 图像匀速直线运动的速度v 是恒定的，不随时间发生变化，所以v －t 图像是一条与横轴平行的直线。

（3）变速直线运动的v －t 图像在变速直线运动中，如果在任意相等的时间内速度的改变都相等，这种运动叫匀变速直线运动，它的v －t 图像是一条倾斜直线，如图所示，A 表示匀加速直线运动的v －t 图像，B 表示匀减速直线运动的图像。

vt（4）v －t 图像的应用（1）可求出任一时刻的速度。

（2）可求出达到某一速度所需的时间。

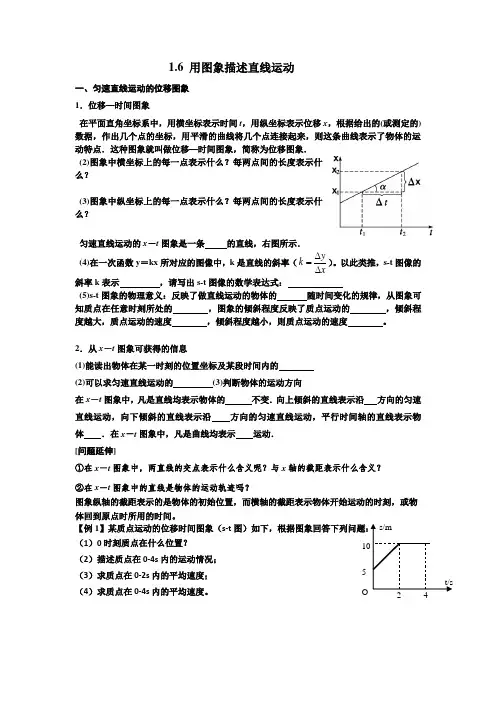

1.6 用图象描述直线运动一、匀速直线运动的位移图象1．位移—时间图象在平面直角坐标系中，用横坐标表示时间t ，用纵坐标表示位移x ，根据给出的(或测定的)数据，作出几个点的坐标，用平滑的曲线将几个点连接起来，则这条曲线表示了物体的运动特点．这种图象就叫做位移—时间图象，简称为位移图象．(2)图象中横坐标上的每一点表示什么？每两点间的长度表示什么？(3)图象中纵坐标上的每一点表示什么？每两点间的长度表示什么？匀速直线运动的x －t 图象是一条 的直线，右图所示． (4)在一次函数y ＝kx 所对应的图像中，k 是直线的斜率（y k x∆=∆）。

以此类推，s-t 图像的斜率k 表示 ，请写出s-t 图像的数学表达式：(5)s-t 图象的物理意义：反映了做直线运动的物体的 随时间变化的规律，从图象可知质点在任意时刻所处的 ，图象的倾斜程度反映了质点运动的 ，倾斜程度越大，质点运动的速度 ，倾斜程度越小，则质点运动的速度 。

2．从x －t 图象可获得的信息(1)能读出物体在某一时刻的位置坐标及某段时间内的(2)可以求匀速直线运动的 (3)判断物体的运动方向在x －t 图象中，凡是直线均表示物体的 不变．向上倾斜的直线表示沿 方向的匀速直线运动，向下倾斜的直线表示沿 方向的匀速直线运动，平行时间轴的直线表示物体 ．在x －t 图象中，凡是曲线均表示 运动．[问题延伸]①在x －t 图象中，两直线的交点表示什么含义呢？与x 轴的截距表示什么含义？ ②在x －t 图象中的直线是物体的运动轨迹吗？图象纵轴的截距表示的是物体的初始位置，而横轴的截距表示物体开始运动的时刻，或物体回到原点时所用的时间。

【例1】某质点运动的位移时间图象（s-t 图）如下，根据图象回答下列问题： （1）0时刻质点在什么位置？（2）描述质点在0-4s 内的运动情况；（3）求质点在0-2s 内的平均速度；（4）求质点在0-4s 内的平均速度。

位移-时间图像针对训练1姓名 组别 得分基础精析:位移－时间图像1．位置－时间图像：反映物体在任意时刻的位置的图像．在直角坐标系中选时刻t 为横轴，选位置x 为纵轴，其上的图线就是位置－时间图像．2．位移－时间图像(x －t 图像)：反映物体在不同时间内的位移的图像．将物体运动的初始位置选作位置坐标原点O ，则位置与位移大小相等(x ＝Δx )，位置－时间图像就成为位移－时间图像．3．两点提醒（1）位移-时间图像不能体现出物体做曲线运动。

（不管是位移-时间的图像，还是初中阶段的路程-时间的图像，都不能反映出物体做曲线运动）。

在做题中，即使图像中是曲线图像，也反映出物体做直线运动，是由它的速度改变导致的。

（2）当位移-时间的图像为与时间轴平行的直线时，反映出物体处于静止状态。

位移大小初、末位置的纵坐标差的绝对值 方向未位置与初位置的纵坐标差的正负值，正值表示位移沿正方向，负值表示位移沿负方向。

运动开始位置图线起点纵坐标 运动开始时刻图线起点横坐标 两图线交点的含义表示两物体在同一位置（相遇）习题练习：1．A 、B 、C 三物同时同地同向出发做直线运动，图是它们位移与时间的图像，由图可知它们在t 0时间内（ ）A ．质点A 的位移最大B ．质点A 的路程最小C ．三质点的平均速度相等D ．三质点的平均速率相等2．A 、B 、C 三物同时、同地、同向出发做直线运动，下图是它们位移与时间的图像，由图可知它们在t 0时间内（除t 0时刻外）（ ）A ．平均速度ABC v v v == B ．平均速率A B C v v v >>C ．A 一直在B 、C 的后面D ．A 的速度一直比B 、C 要大3.一辆汽车在平直道路上行驶，以x 表示它相对于出发点的位移．汽车在0-40s 这段时间的x t -图像如图所示，关于汽车在这段时间内的运动情况，下列说法正确的是（ ）A ．汽车最初10s 内的加速度大小为23m/sB ．汽车在第2个10s 内做匀速直线运动C ．汽车在这段时间内的平均速度为25m/sD ．汽车最远位置到出发点的距离为30m4.一辆汽车在教练场上沿平直道路行驶，以x 表示它相对于出发点的位移，汽车在0时刻-30秒末这段时间的x t -图像如图所示．下列说法正确的是（ ）A ．在020s 内，汽车做加速运动B ．在020s 内，汽车的位移大小为30mC ．在20s 30s ~内，汽车做匀速运动D ．在20s 30s ~内，汽车的速度大小为3m /s0t 时间内，对三个物体运动情况5.下图为A、B、C三个物体运动的位移时间图像，关于0的描述正确的是（）A．A物体的运动轨迹为曲线B．B物体做匀加速直线运动C．B物体和C物体的平均速率相同D．A物体的平均速度大于B物体的平均速度6.如图所示，P、Q两质点的位移—时间图像分别为图中的a、b图线，其中a为抛物线，关于两质点的运动描述，下列说法正确的是（）A．两质点两次相遇时的运动方向相同 B．0-t0时间内某时刻，P、Q的速度相同C．t0时刻，质点P的加速度为零 D．t0-2t0时间内质点P、Q平均速度之比为2：17.甲、乙两物体从同一地点出发且在同一条直线上运动，它们的位移－时间（x-t）图像如图所示，由图像可以看出在0-5s内（）A．甲、乙两物体始终同向运动B．4s时甲、乙两物体间的距离最大C．甲物体的平均速度大于乙物体的平均速度D．甲物体的速率始终大于乙物体的速率8.甲、乙两物体从同一地点出发沿同一直线运动，它们的位移一时间图象如图所示，则在（）A．前3s内甲、乙的平均速度相等 B．3s末时甲、乙两物体的速度相等C．前3s内甲、乙的运动方向始终相同D．前3s内甲、乙两物体的最大距离为1m9.如图所示为甲、乙两物体在同一直线上运动，两物体的x-t图像如图所示，下列说法正确的是（）A．甲、乙均做匀变速直线运动 B．乙比甲早出发时间t0C．甲的速率大于乙的速率 D．甲、乙都运动时，二者的速度方向相10.如图所示，A、B、C是三个物体同时同地开始运动的位移—时间图像，在时间t0内，下列说法正确的是（）A．A、C两个物体做的都是曲线运动 B．A物体的路程比B物体的路程短B．C．A、B、C三个物体平均速度相等 D．B物体做匀速运动，C物体做减速运动11.甲、乙、丙三个物体同时、同地出发做直线运动，它们的位移﹣时间图像如图所示，则在此过程中，下列说法中正确的是（）A．甲、乙、丙三个物体通过的路程相同 B．甲、乙、丙三个物体均做匀速直线运动C．甲、乙、丙三个物体平均速度相同 D．甲、乙、丙三个物体的平均速率相同12.已知a、b、c三个物体在0-10s时间内的运动规律如图所示，则下列说法正确的是（）A．在0-10s时间内，a先加速后减速，b做匀速直线运动，c一直做匀加速直线运动B．在0-0s时间内，a的平均速率最大，b的平均速率小于c的平均速率C．在0-10s时间内，a、b、c三个物体都向同一方向运动D．在0-10s时间内，a、b、c三个物体的平均速度相同13.甲、乙、丙三个物体同时同地出发做直线运动，它们的位移—时间图像如图所示。

高一物理v－ｔ与x-ｔ图像专题复习位移和速度都是时间的函数,因此描述物体运动的规律常用位移-时间图象（ｘ-t图象)和速度-时间图象（v-t图象)一、x-t 图象与图象的比较：图３和下表是形状一样的图线在x-图象与图象中的比较。
