灯具 第1部分：一般要求与试验

灯具一般安全要求及试验江阴瑞福得电器有限公司企业标准Q/RFDJ7.5-84灯具主要安全要求及试验通用标准2011—11—4发布2011—11—11实施江阴瑞福得电器有限公司发布1 适用范围本标准规定了本公司使用电光源、电源电压不大于1000V灯具的主要技术要求、检验方法，具体验收标准参见《江阴瑞福得电器有限公司产品检验标准》。

在公司现有试验条件前提下，主要提出的要求和相关试验包括：包装、机械结构、电气性能、物理性能、防腐性能。

涉及产品或零部件在进厂检验或产品最终检验时相关要求可直接按此标准执行。

本标准未列出的要求，具体按国标GB7000.1-2007执行。

2 参考文件—— GB/T2828.1-2003《计数抽样检验程序第1部分》；—— GB7000.1-2007《灯具一般安全要求与试验》—— EN60598-1:2008《灯具一般安全要求与试验》—— ISO9227:2006《盐雾试验》—— GB5944-86《轻工金属镀层腐蚀试验结果的评价》——客户要求3 定义灯具相关定义详见GB 7000.1-2007第1.2条所述。

4包装及标示4.1基本要求（C类缺陷）4.1.1箱唛、铭牌、说明书、彩盒等包装材料，以及连接导线、插头等电气件的标识参数正确，应符合证书CDF及相关制造文件要求，并清晰且具有耐擦性，标识不易脱落、粘贴到位。

常用标示尺寸要求如下：文字数字高度应不小于2mm，II类等安规标记高度应不小于3mm，图形符号高度应不小于5mm。

其中“CE’标记高度应不小于5mm，WEEE垃圾桶标记高度应不小于7mm.4.1.2 内包装需设计安全可靠，除了玻璃类易碎产品或客户另有要求，一般外箱包装后的产品都应有良好的抗跌落性能。

4. 2试验方法4.2.1对于要求4.1.1条的检验方法，内容通过与相关文件及封样的比对、测量进行检验。

针对标示耐擦性，用浸过水的棉布轻擦15s，试图擦去标记，待晾干后，再用浸过汽油的布轻擦15s。

灯具性能LED灯具特殊要求1 范围本标准规定了LED灯具的性能要求，以及表明其符合本标准所要求的试验方法和条件。

它适用于普通照明用LED灯具。

LED灯具包括下述类型：A型-使用表明其符合IEC 62717的LED模块的灯具；B型-使用未表明其符合IEC 62717的LED模块的灯具；C型-灯具使用LED灯，并由IEC 62722-1覆盖。

本标准的要求仅涉及型式试验。

本标准不涉及C型灯具。

本标准不涉及产生彩色光的LED灯具，也不涉及使用OLED（有机LED）的灯具。

除非此2-1部分规定了替代的测量方法或限值，这些性能要求是对GB/T31897.1第1条到第9条的补充。

由于本标准与LED模块的标准同时开发与编写，适宜时，IEC 62717规定的模块符合性可以转换到整个灯具中。

在大多数情况下，LED灯具的寿命比可行的试验时间长得多，因此，验证制造商声称的寿命不能以足够确信的方式进行。

为此，以超过25%额定寿命（最长6000h）来接受或拒绝制造商声称的寿命超出了本标准的范围。

本标准选择了限定试验时间的光通维持率等级来代替对寿命时间的验证。

因此，等级数字并不是可实现寿命时间的预测。

等级是光通量衰减特性等级，它体现与试验开始前制造商提供信息的一致性。

为了验证声称的寿命时间，需要对试验数据外推。

超出有限的试验时间预测测量数据的一般方法正在考虑中。

推荐寿命时间度量的解释见IEC 62717附录C。

对于符合本标准的LED灯具，可以预期其在92%～106%额定电源电压、以及在制造商声称的环境温度下正常地启动和工作。

LED灯具的LOR（光输出比）评估正在考虑中。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

IEC 60598-1 灯具第1部分:一般要求与试验IEC 60598-2-3 灯具第2-3部分:特殊要求道路和街路灯具IEC 60598-2-5 灯具第2-5部分:特殊要求投光灯具IEC 62031 普通照明用LED模块-安全要求IEC 62504 普通照明用LED产品和相关设备-术语和定义IEC 62717 普通照明用LED模块-性能要求IEC 62722-1 灯具性能第1部分:一般要求3术语和定义IEC 62717和IEC 62504给出的术语和定义以及下述术语和定义适用于本文件。

LED筒灯标准1范围本标准规定了LED筒灯的性能要求、试验方法、检验规则及标志、包装、运输、贮存等。

本标准适用于在家庭和类似场合作为普通照明用的、把稳定燃点部件集成为一体的LED 灯。

适用范围如下：——额定功率60W以下；——额定电压AC/DC 250V及以下；注：在本标准中出现的“灯”代表“LED筒灯”，除非有特别指明是其他类型的灯。

2规定性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB7000.1 灯具 第1 部分：一般要求与试验GB7000.201 灯具 第2-1 部分:特殊要求 固定式通用灯具GB7000.202 灯具 第2-2 部分:特殊要求 嵌入式灯具GB 17625.1 电磁兼容 限值 谐波电流发射限值（设备每相输入电流 16A）求GB 17625.5 电磁兼容试验和测量技术浪涌(冲击)抗扰度试验GB 17743 电气照明和类似设备的无线电骚扰特性的限值和测量方法GB 24906 普通照明用50V以上自镇流LED灯 安全要求GB/T 2828.1 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划GB/T 2829 周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T 3741 灯具电镀化学覆盖层GB/T 9468 灯具分布光度测量的一般要GB/T18595GB/T 18595 一般照明用设备电磁兼容抗扰度要求GB/T 24823 普通照明用LED模块 性能要求GB/T 24824 普通照明用LED模块测试方法 GB/T 24826 普通照明用LED和LED模块术语和定义3术语和定义GB/T 24826 所确定的以及下列术语和定义语适用于本标准。

3.1LED筒灯 led downlightLED光源和保持其启动的稳定燃点所需一体式或LED控制装置分离式LED下射照明产品。

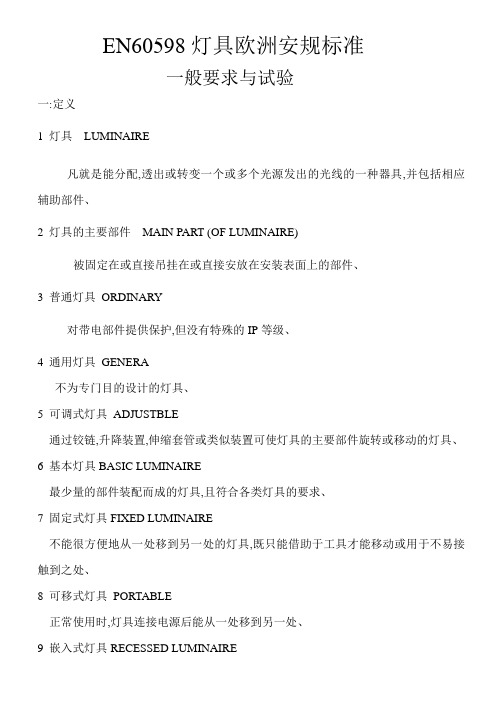

EN60598灯具欧洲安规标准一般要求与试验一:定义1 灯具LUMINAIRE凡就是能分配,透出或转变一个或多个光源发出的光线的一种器具,并包括相应辅助部件、2 灯具的主要部件MAIN PART (OF LUMINAIRE)被固定在或直接吊挂在或直接安放在安装表面上的部件、3 普通灯具ORDINARY对带电部件提供保护,但没有特殊的IP等级、4 通用灯具GENERA不为专门目的设计的灯具、5 可调式灯具ADJUSTBLE通过铰链,升降装置,伸缩套管或类似装置可使灯具的主要部件旋转或移动的灯具、6 基本灯具BASIC LUMINAIRE最少量的部件装配而成的灯具,且符合各类灯具的要求、7 固定式灯具FIXED LUMINAIRE不能很方便地从一处移到另一处的灯具,既只能借助于工具才能移动或用于不易接触到之处、8 可移式灯具PORTABLE正常使用时,灯具连接电源后能从一处移到另一处、9 嵌入式灯具RECESSED LUMINAIRE制造厂指定完全或部分嵌入安装表面的灯具、10 额定电压RATED VOLTAGE由制造厂规定的灯具电源电压、11 额定功率RATED W ATTAGE设计灯具时规定的光源个数与光源的额定功率、12 不可拆卸的软缆或软线只有借助工具才能从灯具上拆卸的软缆或软线、13 带电部件LIVE PART在正常使用过程中,可能引起带电的导电部件、但中心导线应瞧做就是带电部件、14 基本绝缘BASIC INSULATION加在带电部件上提供防止触电的基本保护的绝缘、15 补充绝缘SUPPLEMENTARY除基本绝缘以外,当基本基本绝缘失效时为防止触电而提供的独立绝缘、16 双重绝缘DOUBLE INSULATION由基本绝缘与补充绝缘组成的绝缘、17 加强绝缘REINGORCED INSULATION应用在带电部件上的一种单一绝缘系统,它提供相当于双重绝缘的防触电保护等级、180类灯具CLASS 0 LUMINAIRE依靠基本绝缘作为防触点保护的灯具、19I类灯具CLASS I LUMINAIRE灯具的防触电保护不仅依靠基本绝缘而且还包括附加的安全措施,即把易触及导电部件连接到设施的固定线路中的保护导线上,使易触及的导电部件在基本绝缘失效时不致带电、20II类灯具CLASS II LUMINAIRE防触电保护不仅依靠基本绝缘,而且具有附加安全措施,例如:双重绝缘或加强绝缘,但没有接地或依赖安装条件的保护措施、21III类灯具CLASS III LUMINAIRE防触电保护依靠电源电压为安全特低电压(42V)SELV,并且其中不含产生高于SELV的电压的一类灯具、22额定最大环境温度RATED MAXIMUM AMBIENT TEMPERATURE 由制造厂规定的最高持续温度,在此温度中,灯具可处于正常情况下工作、23 镇流器BALLAST电感,电容或电阻,单个或组合成的一种器件,接入电源与一个或多个电灯之间,主要用于将光源的电流限制在规定的数值、24 电源电缆SUPPLY CABLE与灯具连接的电缆,它就是固定布线的一部分、25器具藕合器APPLRANCE COUPLER能使软缆任意连接到灯具的一种装置,它由两个部件组成一就是带有插套的连接器,它就是连接电源的软缆组成整体或附属于其上的一部分,另一就是带有插销的器具插座,它就是与灯具结合的一部分或固定在灯具上、26 外部接线EXTERNAL WIRING通常指在灯具外部且附带在灯具上的布线、注:外部接线的全长,除灯具外部的一部分还包括进入灯具内部的一部分、27 内部接线INTERNAL WIRING通常指灯具内部且附带在灯具上的接线,它形成外部接线或电源电缆的接线端子与灯座,开关与类似部件的接线端子之间的连接、注:内部接线的全长未必就只就是在灯具内部、28普通可燃材料NORMALLY FLAMMABLE MATERIAL材料的引燃温度至少为200 Cº,并且在此温度时该材料不致变形或强度降低、例如:木材与厚度大于2MM的以木材为基质的材料、29易燃材料READILY FLAMMABLE MATERIAL普通可燃材料与非可燃材料以外的一种材料、例如:木纤维与厚度小于2MM以木料为基质的材料、30 非可燃材料NON-COMBUSTIBLE MATERIAL不能助燃的材料、注:本标准意义中,如金属,灰浆,与混凝土可以任为就是非可燃材料、31可燃材料FLAMMABLE MATERIAL不能满足第13、3、2条灼热丝实验要求的材料、32 安全特低电压(SELV) SAFETY EXTRA-LOW VOLTAGE在通过诸如安全隔离变压器或有隔离线圈的转换器与供电干线隔离开来的电路中,在导体之间或在任何导体与接地之间,其电压不超过50V、33工作电压WORKING VOLTAGE在开路条件下或正常工作时,在额定电源电压下,任何绝缘体两端可能产生的最高均方根电压,瞬间可忽略、34定型实验TYPE TEST对定型实验样品的一次或一系列实验,其目的就是检验某一给定产品的设计就是否符合有关标准的要求、35定型实验样品TYPE TEST SAMPLE由制造厂或可靠经销商提供的用于定型实验目的的一个或多个相似元件组成的样品、36接线端子TERMINAL灯具或部件中的一部分,用它来与导体进行电器连接、37接线端子座TERMINAL BLOCK在绝缘基座或壳体上面或内部安装有一个或多个接线端子的结合体,以便于导体的互连、38启动器STARTER一种启动装置它通常用于荧光灯,提供电极必要的预热,它与镇流器的串联阻抗配合起来产生一个冲击电压施加于灯上使灯启动、39安装表面MOUNTING在正常使用时,可以采取任何方式将灯具附着,悬吊,坐落或安置在上的,用于支承灯具的建筑,家具或其它结构的那个部分、40半灯具SEMI-LUMINAIRE类似于自镇流灯炮,但设计为使用可替换的光源或启动装置的器件、41自镇流灯泡SELF-BALLASTED LAMP包含灯与与之结合的光源已及为光源启动与稳定工作必须的附加元件的器件,它不被破坏就是不能拆卸的、42电源插座安装式灯具MAINS SOOKET-OUTLET-MOUNTED LUMINAIRE 灯具附带整体插头既用作安装有用作电源连接、结构一, (导线管)走线槽(导线管)应光滑,去处刃边,毛口,毛刺与类似可能磨损导线绝缘层的东西,如:金属螺钉之类的东西不得凸伸到导线管内、二, 灯座(灯头)在更换光源过程中易受到旋转作用的灯座,合格性用目视与用施加不超过以下扭矩,历时1MIN试图使锁定的螺纹机械连接松动来检验:E40灯座4、0N、M E26、E27与B22灯座2、0N、ME14与B15灯座(除烛型) 1、2N、M E14与B15烛型灯座次1、2N、ME10灯座次0、5N、MG5灯座1、5N、M G13灯座3、0N、M对于按钮开关,固定装置受到的扭矩不超过0、8N、M三, 机械强度A 恶劣条件下使用的固定式与可移式灯具(非手提式)三个灯具样品中的一个,应承受三次单一的冲击,冲击点应在通常暴露表面上可能最薄弱处,样品不带灯泡,安装在坚固的支承面上、冲击由ǿ50MM,重0、51KG的钢球从H1、3M处下落产生能量为6、5N、MB 室外的灯具三个样品应冷却到-5±2ºC,并维持3H,承受上述冲击实验、C 恶劣条件下使用的可移式灯具(手提式)将灯具从离水泥地面包1M高处跌落4次,每次绕它的轴线旋转90º,实验应取下灯泡,但若有保护玻璃不取下,承受上述两条实验后不应有危及安全与使用的损坏,保护部件不应松动、D 螺钉,连接件灯具不同不见之间的螺纹与其它固定连接件,在正常使用中可能出现的扭矩,弯曲应力,振动等时,不应松动。

LED灯需要做哪些检测一、 LED灯具测试参考依据《GB 7000.1-2015灯具第1部分：一般要求与试验》《整体式LED路灯的测量方法》《外壳防护等级(IP代码)GB/T 4208-2017》二、测试时的检验项目1、力学测试：a)拉力试验b)压力试验c) 插拔力试验d)耐磨擦试验e)模拟运输振动试验2、电性能参数：a) 工作电压。

b) 工作电流。

c) 功率。

d) 功率因素。

e) 灯具安全等级。

3、光学参数：a) 光强：光强分布曲线、等光强曲线。

b) 光通量：总光通量、有效光通量、区域光通量表格、环带光通量表格。

c) 照度：照度分布、等照度曲线。

d) 光源：光源数量、光源型号、光源的组成、光源封装。

e) 色温。

f) 灯具发光角度。

4、可靠性试验：a) 温升试验。

b) 开关电试验。

c) 振动试验。

d) 发光维持特性与老化试验。

e) 灯具功能检验。

5、结构与外观：a) 外壳结构材料。

b) 灯具的类型。

c) 灯具的重量。

d) 灯具的标签。

e) 灯具防护等级。

三、检测范围本标准适用于对公司所生产的灯具制定统一检验项目和检验的说明。

本标准规定了LED灯具的技术要求、试验方法、检验规则、标志方式、包装、运输和储存条件。

LED灯具是指以LED作为发光器件的照明灯具，与高压钠灯、金卤灯为光源的传统灯具相比,具有节能、环保、长寿命等优点。

四、检验说明1、可靠性试验：a) 温升试验，在一特定的温度环境下灯具最大功耗工作时测量特定部件的温度，除按检测要求要测试部件外，驱动IC、灯具外壳、LED(灯脚或LED散热片)等部件为固定测量点。

每隔30分钟记录一次直到各测量部件恒温为止，记录包括通电时间、测量部件的温度、当时的环境温度。

b) 开关电试验是在灯具正常工作条件下，开1 分钟和关30秒作为一次开关循环，依此连续进行开关试验100次，并记录灯具的工作状况。

c) 振动试验是将灯具放到振动台振动30分钟，检验灯具各零部件有无松动、脱落，灯具是否能正常工作。

灯具外壳防护等级分类GB7001——86灯具一般安全要求与试验GB 7000．1—1996国家技术监督局1996—06—17批准1997—07—01实施前言本标准是根据国际电工委员会IEC 598—1《灯具第一部分一般要求和试验》对GB 7000—86进行修订的，在技术内容和编写格式上与IEC 598—1：1992《Luminaires Part 1：General requirements and tests》完全等同。

这样，通过使我国的灯具安全标准与国际标准等同，以尽快适应国际贸易、技术和经济交流以及国际质量认证开展的需要。

对GB 7000—86进行修订时，根据GB1．1—1993《标准化工作导则第1单元：标准的起草与表述规则第1部分：标准编写的基本规定》中第1章的规定，本标准的编写格式和方法与等同采用的IEC598－1：1992保持一致。

由于我国的电线电缆型号与IEC不同，在本标准中运用了我国的线规。

又由于IEC 598—1：1992中引用的其他IEC标准，其中一部分已制定为我国的国家标准或行业标准，还有一部分我国还没有制定，在本标准中，已制定为我国标准的列上我国的标准号，并用括号列出相应的IEC标准号和标准名称；没有制定为我国标准的，根据GB1．22一1993《标准化工作导则第2单元：标准内容的确定方法第22部分：引用标准的规定》中5．7．2的规定，直接引用国际标准，列上IEC标准号和标准名称。

本标准从生效之日起，同时代替GB 7000—86。

本标准的附录A、附录B、附录C、附录D、附录E、附录F、附录G、附录H、附录J、附录K都是标准的附录。

本标准的附录L、附录M、附录N、附录P、附录Q都是提示的附录。

本标准由中国轻工总会提出。

本标准由全国灯具标准化中心归口。

本标准起草单位：上海市照明灯具研究所。

本标准主要起草人：姚志尚、王柏松。

IEC前言1)由对所表述内容感兴趣的各国家委员会参加的技术委员会所制定的IEC技术文件的正式决定或协议，表达了国际上尽可能接近的一致意见。

灯具采购一般通则要求1．中标后，所有灯具按规定提供灯具实样一款，经设计方、业主目视检验最终确认后，才能按照灯具订单批量提供灯具，并提供灯具安装说明书。

2．中标后灯具供应阶段，投标人确定的灯具抽样送国家权威机构检测。

3．投标报价含控制设备（含控制线、光纤等）、安装支架等所有附件，确保照明效果的实现。

4．本次投标报价包含本技术文件所要求的所有配件及附件。

包括：灯具、光源、电器、引出线、防盗框、防眩光格栅、防眩光遮罩、线性投光灯的桥架及支架、灯具安装支架、螺杆、螺栓等。

5．中标单位踏勘现场，根据灯具安装条件，深化桥架等零配件的设计，由设计方、业主最终确认。

6．安全要求：符合GB7000.1及GB7000.203 等技术标准的要求。

7．电磁兼容要求：灯具的无线电骚扰特性应符合GB17743的要求。

8．外形尺寸：标明尺寸区间的（例如：有≥、≤、±、~符号的），灯具尺寸在要求范围内为满足要求；未标明尺寸区间的，灯具尺寸(长度除外)上下浮动10%为满足要求。

9．外观质量：灯具的表面应光滑，以防污物堆积和便于清洗;无损伤、变形、涂层剥落，玻璃罩应无气泡、明显划痕和裂纹等缺陷。

10．材料要求：1)灯具材质若要求为不锈钢，必须采用304/2B不锈钢标号；若要求为铝材，必须采用高镁防锈3404标号或同等、优于该材料。

2)灯具所采用的电线(缆)、LED和其他电子部件均应符合相应的国家标准或行业标准的规定要求。

3)灯具密封圈需采用抗老化硅橡胶圈或同等、优于上标准。

应耐温、耐老化和耐道路上可能出现的腐蚀性气体，并应方便更换。

灯具密封若采用灌胶形式，灌胶材料必须采用有机硅胶或同等、优于以上标准。

4)灯具的插销、铰链、螺钉和其他外部构件应用304/2B不锈钢或高镁防锈3404铝合金，其安装构件应不受混凝土的化学反应腐蚀。

膨胀管、膨胀螺栓（含螺栓、胀管、平垫圈、弹簧垫和六角螺母等）必须采用不锈钢304/2B材料，且不受混凝土的化学反应腐蚀。

LED TUBE室内照明的国家标准及行业标准1范围本标准规定了室内照明LED日光灯（以下简称LED日光灯）的定义、产品分类、技术要求、试验方法、检验规则、标志、包装、运输及贮存。

本标准适用于交流频率（50-60）Hz,电压(86-265)V电源供电，应用于会议室、地下停车场、办公场所等室内照明领域用LED日光灯。

2规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 191-2008 包装储运图示标志GB/T 2828.1-2003 计数抽样检验程序第1 部分：按接收质量限（AQL）检索的逐批检验抽样计划GB/T 2829-2002 周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T 2900.65 电工术语照明GB 3096-2008 声环境质量标准GB/T 6882-2008 声学声压法测定噪声源声功率级消声室和半消声室精密法GB 7000.1 灯具第1部分：一般要求与试验GB/T 9468 灯具分布光度测量的一般要求GB 10682 普通照明用管形荧光灯GB/T 14862-1993 半导体集成电路封装结到外壳热阻测试方法GB 17625.1 电磁兼容限值谐波电流发射限值（设备每相输入电流≤16A）GB 17743 电气照明和类似设备的无线电骚扰特性的限值和测量方法GB/T 18595-2001 一般照明用设备电磁兼容抗扰度要求GB 19510.1 灯的控制装置第1部分：一般要求和安全要求GB 19510.14-2009 灯的控制装置第14部分：LED模块用直流或交流电子控制装置的特殊要求GB 19651.3-2008 杂类灯座第2-2部分LED模块用连接器的特殊要求GB/T 24819-2009 普通照明用LED模块安全要求GB/T 24823-2009 普通照明用LED模块性能要求GB/T 24824-2009 普通照明用LED模块测试方法GB/T 24825-2009 LED模块用直流或交流电子控制装置性能要求GB/T 24826-2009 普通照明用LED和LED模块术语和定义SJ/T 11364 电子信息产品污染控制标识要求SJ/T 11395-2009 半导体照明术语IEC 62471 灯和灯系统的光生物安全3术语和定义下列术语和定义适用于本标准。
