LED灯试验项目和标准(含能源之星要求的振铃波测试)

LED灯具测试1，高温高压及其冲击测试：针对对象：LED灯具（含LED Driver的成品灯具）参照标准：行业经验测试方法：1，将5款LED灯具放置在一个室温为60℃的房间；2，通过调压器将LED灯具的输入电压调为最大额定输入电压的1.1倍；3，接通电源，点灯24H，并观察灯具是否有损坏、材料受热变形等异常现象；4，点灯测试后，通过继电器控制灯具在此环境下进行冲击测试，测试设置为：点灯20s、熄灯20s，循环100次。

测试要求：A，灯具在经过高温高压测试后，不能发生表面脱漆、变色、开裂、材料变形等异常现象；B，灯具在经过冲击测试后，不能发生漏电、点灯不亮等电气异常现象。

2，低温低压及其冲击测试：针对对象：LED灯具（含LED Driver的成品灯具）参照标准：行业经验测试方法：1，将5款LED灯具放置在一个-15℃的环境下；2，通过调压器将LED灯具的输入电压调为最小额定输入电压的0.9倍；3，接通电源，点灯24H，并观察灯具是否有损坏、材料受热变形等异常现象；4，点灯测试后，通过继电器控制灯具在此环境下进行冲击测试，测试设置为：点灯20s、熄灯20s，循环100次。

测试要求：A，灯具在经过低温低压测试后，不能发生表面脱漆、变色、开裂、材料变形等异常现象；B，灯具在经过冲击测试后，不能发生漏电、点灯不亮等电气异常现象。

3，常温常压冲击测试：针对对象：LED灯具（含LED Driver的成品灯具）参照标准：行业经验测试方法：1，将5款LED灯具放置在一个室温为25℃的环境下；2，按LED灯具的额定输入电压接通电源点灯；3，通过继电器控制灯具在常温常压下进行冲击测试，测试设置为：点灯30s、熄灯30s，循环10000次。

测试要求：灯具在经过常温常压冲击测试后，不能发生漏电、点灯不亮等电气异常现象。

4，温度循环测试：针对对象：LED灯具（含LED Driver的成品灯具）参照标准：行业经验测试方法：1，将5款LED灯具放置在一个测试箱，测试箱的温度可以调节温度变化速率；2，按LED灯具的额定输入电压接通电源点灯；3，测试箱的温度变化范围设置为从-10℃到50℃，温变速率为：大于1℃/min，但小于5℃/min；4，测试箱在高温和低温各保持0.5H，循环8次。

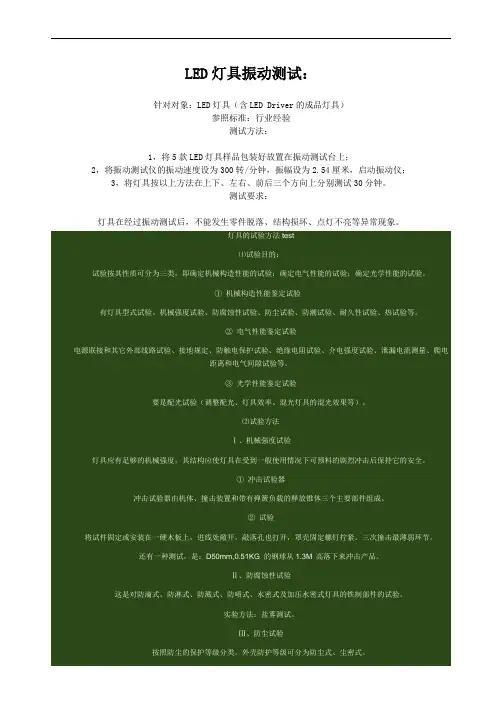

慈溪LED灯具振动测试：针对对象：LED灯具（含LED Driver的成品灯具）参照标准：行业经验测试方法：1，将5款LED灯具样品包装好放置在振动测试台上；2，将振动测试仪的振动速度设为300转/分钟，振幅设为2.54厘米，启动振动仪；3，将灯具按以上方法在上下、左右、前后三个方向上分别测试30分钟。

测试要求：灯具在经过振动测试后，不能发生零件脱落、结构损坏、点灯不亮等异常现象。

灯具的试验方法test⑴试验目的：试验按其性质可分为三类，即确定机械构造性能的试验；确定电气性能的试验；确定光学性能的试验。

①机械构造性能鉴定试验有灯具型式试验、机械强度试验、防腐蚀性试验、防尘试验、防潮试验、耐久性试验、热试验等。

②电气性能鉴定试验电源联接和其它外部线路试验、接地规定、防触电保护试验、绝缘电阻试验、介电强度试验、泄漏电流测量、爬电距离和电气间隙试验等。

③光学性能鉴定试验要是配光试验（调整配光、灯具效率、混光灯具的混光效果等）。

⑵试验方法Ⅰ、机械强度试验灯具应有足够的机械强度，其结构应使灯具在受到一般使用情况下可预料的剧烈冲击后保持它的安全。

①冲击试验器冲击试验器由机体、撞击装置和带有弹簧负载的释放锥体三个主要部件组成。

②试验将试件固定或安装在一硬木板上，进线处敞开，敲落孔也打开，罩壳固定螺钉拧紧。

三次撞击最薄弱环节。

还有一种测试，是：D50mm,0.51KG 的钢球从1.3M 高落下来冲击产品。

Ⅱ、防腐蚀性试验这是对防滴式、防淋式、防溅式、防喷式、水密式及加压水密式灯具的铁制部件的试验。

实验方法：盐雾测试。

Ⅲ、防尘试验按照防尘的保护等级分类。

外壳防护等级可分为防尘式、尘密式。

防尘式灯具应放入图1 所示的防尘实验箱内进行试验。

Ⅳ、防潮实验这一实验借助于图2 所示防淋、防溅实验设备进行，图中R 为200mm 及其倍数。

实验水温为15±10℃。

①防滴灯具实验方法：这种灯具应能承受3mm/min 雨量的人造雨，从离开灯具顶部200mm 的高度垂直下降10min。

LED灯具标准一、范围本标准适用于对公司所生产的灯具制定统一检验项目和检验的说明.本标准规定了LED灯具的技术要求、试验方法、检验规则、标志方式、包装、运输和储存条件。

LED灯具是指以LED作为发光器件的照明灯具，与高压钠灯、金卤灯为光源的传统灯具相比,具有节能、环保、长寿命等优点.二、参考依据：《GB7000。

1—2002灯具一般安全要求与试验》《整体式LED路灯的测量方法》《外壳防护等级(IP代码）GB4028—93》三、检验项目:1、电性能参数：a) 工作电压. b) 工作电流.c) 功率. d）功率因素。

e) 灯具安全等级。

2、光学参数：a）光强：光强分布曲线、等光强曲线。

b）光通量：总光通量、有效光通量、区域光通量表格、环带光通量表格。

c) 照度：照度分布、等照度曲线。

d）光源：光源数量、光源型号、光源的组成、光源封装.e）色温。

f) 灯具发光角度。

3、结构与外观：a) 外壳结构材料. b）灯具的类型.c) 灯具的重量。

d）灯具的标签。

e）灯具防护等级。

4、可靠性试验:a) 温升试验。

b）开关电试验。

c) 振动试验。

d）发光维持特性与老化试验。

e) 灯具功能检验。

四、检验说明：1、电学参数:a）外置电源控制的直流供电灯具：用电压、电流表测量的电压、电流。

（注意：测量电流需要测量LED单灯和单一颜色的电流记录在附表一）b）内置电源控制的交流供电灯具：用数字功率仪测量灯具的电压、电流、功率、功率因素等参数。

c）Ⅰ类灯具必需做抗电强度、漏电电流、绝缘电阻测试。

抗电强度是220V接线端与外壳1500V，1min 击穿现象。

漏电电流≤1。

0mA。

绝缘电阻≥2MΩ。

d）灯具的安全等级可分四种类型：0类灯具：无地线灯具，依靠基本绝缘作为防触电保护的灯具，这意味着,灯具的易触及导电部件没有连接到设施的固定线路中的保护导体，万一基本绝缘失效，就只好依靠环境了。

Ⅰ类灯具：有地线灯具,灯具的防触电保护不仅依靠基本绝缘，而且还包括附加的安全措施，即把易触及的导电部件连接到设施的固定线路中的保护接地导体上，使易触及的导电部件在万一基本绝缘失效时不致带电。

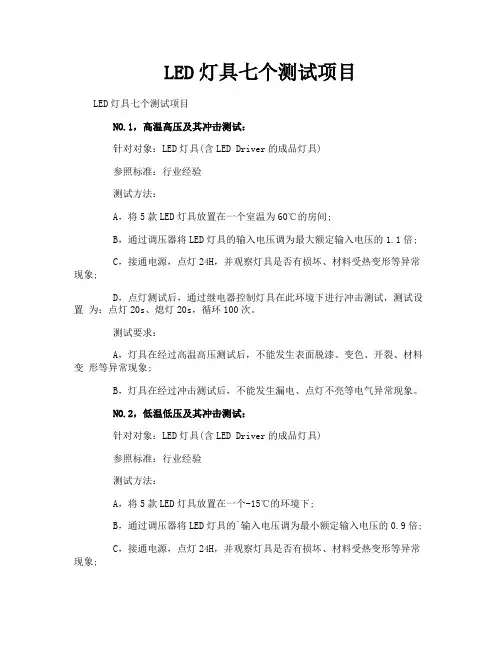

LED灯具七个测试项目LED灯具七个测试项目NO.1，高温高压及其冲击测试：针对对象：LED灯具(含LED Driver的成品灯具)参照标准：行业经验测试方法：A，将5款LED灯具放置在一个室温为60℃的房间;B，通过调压器将LED灯具的输入电压调为最大额定输入电压的1.1倍;C，接通电源，点灯24H，并观察灯具是否有损坏、材料受热变形等异常现象;D，点灯测试后，通过继电器控制灯具在此环境下进行冲击测试，测试设置为：点灯20s、熄灯20s，循环100次。

测试要求：A，灯具在经过高温高压测试后，不能发生表面脱漆、变色、开裂、材料变形等异常现象;B，灯具在经过冲击测试后，不能发生漏电、点灯不亮等电气异常现象。

NO.2，低温低压及其冲击测试：针对对象：LED灯具(含LED Driver的成品灯具)参照标准：行业经验测试方法：A，将5款LED灯具放置在一个-15℃的环境下;B，通过调压器将LED灯具的`输入电压调为最小额定输入电压的0.9倍;C，接通电源，点灯24H，并观察灯具是否有损坏、材料受热变形等异常现象;D，点灯测试后，通过继电器控制灯具在此环境下进行冲击测试，测试设置为：点灯20s、熄灯20s，循环100次。

测试要求：A，灯具在经过低温低压测试后，不能发生表面脱漆、变色、开裂、材料变形等异常现象;B，灯具在经过冲击测试后，不能发生漏电、点灯不亮等电气异常现象。

NO.3，常温常压冲击测试：针对对象：LED灯具(含LED Driver的成品灯具)参照标准：行业经验测试方法：A，将5款LED灯具放置在一个室温为25℃的环境下;B，按LED灯具的额定输入电压接通电源点灯;C，通过继电器控制灯具在常温常压下进行冲击测试，测试设置为：点灯30s、熄灯30s，循环10000次。

测试要求：灯具在经过常温常压冲击测试后，不能发生漏电、点灯不亮等电气异常现象。

NO.4，温度循环测试：针对对象：LED灯具(含LED Driver的成品灯具)参照标准：行业经验测试方法：A，将5款LED灯具放置在一个测试箱，测试箱的温度可以调节温度变化速率;B，按LED灯具的额定输入电压接通电源点灯;C，测试箱的温度变化范围设置为从-10℃到50℃，温变速率为：大于1℃/min，但小于5℃/min;D，测试箱在高温和低温各保持0.5H，循环8次。

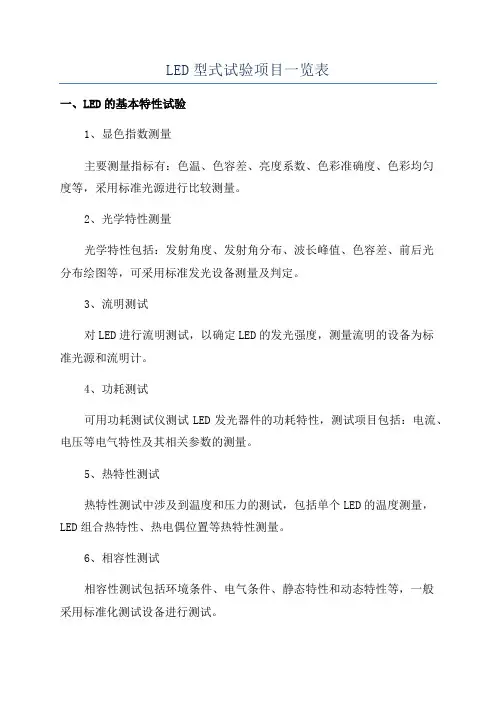

LED型式试验项目一览表
一、LED的基本特性试验
1、显色指数测量
主要测量指标有：色温、色容差、亮度系数、色彩准确度、色彩均匀
度等，采用标准光源进行比较测量。

2、光学特性测量
光学特性包括：发射角度、发射角分布、波长峰值、色容差、前后光
分布绘图等，可采用标准发光设备测量及判定。

3、流明测试
对LED进行流明测试，以确定LED的发光强度，测量流明的设备为标
准光源和流明计。

4、功耗测试
可用功耗测试仪测试LED发光器件的功耗特性，测试项目包括：电流、电压等电气特性及其相关参数的测量。

5、热特性测试
热特性测试中涉及到温度和压力的测试，包括单个LED的温度测量，LED组合热特性、热电偶位置等热特性测量。

6、相容性测试
相容性测试包括环境条件、电气条件、静态特性和动态特性等，一般
采用标准化测试设备进行测试。

二、LED工作性能试验
1、湿度测试
湿度测试旨在判定LED的抗水性能，一般按要求进行湿度测试，来测定LED灯具的绝对湿度、湿度复位和湿度循环等。

2、耐压测试
耐压测试旨在验证LED灯具的耐压性能，一般需要按照标准的步骤，采用耐压测试仪进行测试。

3、高温测试
高温测试旨在测定LED灯具的温度高于正常使用温度环境时，LED灯具的性能指标和发光特性。

一般这种测试标准。

高品质LED照明产品关键指标要求及测试方法1.引言随着科技的不断进步和人们生活品质的提高，照明产品在我们的生活中扮演着越来越重要的角色。

而L ED照明产品作为一种新兴的节能环保照明设备，其高品质的关键指标要求和准确的测试方法成为了不可或缺的环节。

本文将为您详细介绍高品质LE D照明产品的关键指标要求及测试方法。

2.光电参数2.1发光功率发光功率是衡量L ED照明产品光源强度的重要指标之一。

其表示单位为瓦特(W)，通过测试可以得到。

2.2光通量光通量是指L ED照明产品每秒发出光的总量，单位为流明(l m)。

通过测试可以得到。

2.3发光效率发光效率是指LE D照明产品单位功率所产生的可见光亮度。

其计算公式为发光效率=光通量/发光功率。

3.色度参数3.1色温色温用来描述光源的颜色特性，单位为开尔文(K)。

合格的L ED照明产品的色温应当符合指定范围内的要求，例如3000K-6500K之间。

3.2显色指数显色指数是衡量L ED照明产品还原物体本来颜色的能力，常用的指标是R a。

合格的L ED照明产品的显色指数一般应当大于80。

4.功率因数功率因数是指LE D照明产品输入电流与输入电压之比，用来衡量产品的能量利用效率。

合格的LE D照明产品应当具有较高的功率因数，通常要求不低于0.9。

5.耐久性5.1寿命寿命是指LE D照明产品可以正常工作的时间长度。

一般情况下，合格的L ED照明产品寿命应当达到50000小时以上。

5.2开关次数开关次数是指LE D照明产品的开关能够正常工作的次数。

合格的LE D 照明产品开关次数应当达到10000次以上。

6.安全性6.1绝缘电阻绝缘电阻是指LE D照明产品外壳与电源之间的电阻。

合格的L ED照明产品的绝缘电阻应当满足相关安全标准，以保证人身安全。

6.2防水等级防水等级是指LE D照明产品的防水性能。

合格的LE D照明产品应当具备符合规范的防水等级，以适应不同的环境需求。

L E D光源检验标准及办
法
集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-
L E D光源检验标准及方法
1.适用范围：大功率道路灯具用LED光源。

2.材料报检：采购部采购工程师，按采购计划对所采购的led，确认led的名称、型
号、规格、数量等是否与计划相符，确认无误后，按照文件的要求向品质保障部报检。

3.检验周期：质检工程师接到物料报检单之日起1个工作日内完成。

4.检验依据：供应商提供的led的规格书、采购技术文件、特殊要求的指标及封存的同
规格样品
5.抽检规则：检测按照5‰进行抽检，每批次不得少于5粒。

6.资料验证：厂家提供的产品规格书或出厂检验报告。

7.检验标准及方法：
8.不合格品处理：出现不合格品时，不合格品按《不合格品控制程序》执行。

9.质检工程师将检验结果记录在《LED光源检验报告单》中，并存档保存。

10.附表:《LED光源检验报告单》
宁波市弗兰德光电科技有限公司
LED光源检验报告单。

图文解析能源之星LED照明测量标准及检测细节•为加速LED照明商品化，北美能源之星针对LED照明产品特性，订定迥异于传统照明的测试规范，包含环境温度测试、积分球量测、配光曲线等，透过LED照明产品测试方式定义的一致性，区分出LED照明装置的优良，有利于质量升级。

美国能源之星(Energy Star)已陆续发布针对固态照明产品的检测规范定义，文件当中包含检测项目、检测方法依据的规范、须检测的样品数量及合格判定的规格数值，另外对于可进行测试的授权实验室也有明确说明。

在能源之星对固态照明产品测试所引用的规范当中，异于传统照明的部分，包含ANSI C78.377-2008、北美照明协会(IESNA)LM-79-08、IESNA LM-80-08三份规范(图1)，本篇文章将仅就ANSIC78.377-2008及IESNA LM-79-08的检测细节进行说明，并针对检测所需的仪器设备原理介绍。

图1 能源之星对固态照明之检测规范依据：ANSI C78.377‐2008、IESNA LM‐79‐08、IESNA LM‐80‐08固态照明灯具色温等级较广此规范包含美国国家标准中针对固态照明产品的光色特性规格定义，适用于室内使用的灯具，不包括户外灯具。

其中，重点有两部分，其一是定义相对色温(CCT)的分级，其次是针对同一相对色温标称等级其允许的色温变异范围作定义。

规范中所述固态照明的光色规格要求，源自于荧光灯的光色分级规格，但有鉴于固态照明尚处于起步阶段，未如荧光灯发展已趋于成熟，因此在定义光色要求时，采取较大的变异范围。

目前规范对固态照明灯具区分为八个色温等级，分别为2700K、3000K、3500K、4000K、4500K、5000K、5700K及6500K(图2)。

图2 八个相对色温指定值在CIE 1931之区域定义图2中六个椭圆区块为ANSI C78.376定义荧光灯的色温等级区块，其所采取的色温允许变异范围为七阶Mac Adam椭圆范围。

慈溪LED灯具振动测试：针对对象：LED灯具（含LED Driver的成品灯具）参照标准：行业经验测试方法：1，将5款LED灯具样品包装好放置在振动测试台上；2，将振动测试仪的振动速度设为300转/分钟，振幅设为2.54厘米，启动振动仪；3，将灯具按以上方法在上下、左右、前后三个方向上分别测试30分钟。

测试要求：灯具在经过振动测试后，不能发生零件脱落、结构损坏、点灯不亮等异常现象。

灯具的试验方法test⑴试验目的：试验按其性质可分为三类，即确定机械构造性能的试验；确定电气性能的试验；确定光学性能的试验。

①机械构造性能鉴定试验有灯具型式试验、机械强度试验、防腐蚀性试验、防尘试验、防潮试验、耐久性试验、热试验等。

②电气性能鉴定试验电源联接和其它外部线路试验、接地规定、防触电保护试验、绝缘电阻试验、介电强度试验、泄漏电流测量、爬电距离和电气间隙试验等。

③光学性能鉴定试验要是配光试验（调整配光、灯具效率、混光灯具的混光效果等）。

⑵试验方法Ⅰ、机械强度试验灯具应有足够的机械强度，其结构应使灯具在受到一般使用情况下可预料的剧烈冲击后保持它的安全。

①冲击试验器冲击试验器由机体、撞击装置和带有弹簧负载的释放锥体三个主要部件组成。

②试验将试件固定或安装在一硬木板上，进线处敞开，敲落孔也打开，罩壳固定螺钉拧紧。

三次撞击最薄弱环节。

还有一种测试，是：D50mm,0.51KG 的钢球从1.3M 高落下来冲击产品。

Ⅱ、防腐蚀性试验这是对防滴式、防淋式、防溅式、防喷式、水密式及加压水密式灯具的铁制部件的试验。

实验方法：盐雾测试。

Ⅲ、防尘试验按照防尘的保护等级分类。

外壳防护等级可分为防尘式、尘密式。

防尘式灯具应放入图1 所示的防尘实验箱内进行试验。

Ⅳ、防潮实验这一实验借助于图2 所示防淋、防溅实验设备进行，图中R 为200mm 及其倍数。

实验水温为15±10℃。

①防滴灯具实验方法：这种灯具应能承受3mm/min 雨量的人造雨，从离开灯具顶部200mm 的高度垂直下降10min。
