蓄电池测试仪工作原理

内阻测试仪原理内阻测试仪是一种用于测量电池、蓄电池和其他电源内部电阻的设备。

它能够准确地测量电源的内部阻抗，以评估电源的健康状况和性能。

以下将介绍内阻测试仪的原理以及它的工作方式。

一、内阻测试仪的原理内阻测试仪的原理基于电路的欧姆定律。

欧姆定律指出，在电路中，电压与电流之间存在线性关系，且电阻（内阻）可以通过测量电流和电压的值来计算得出。

内阻测试仪利用这一定律来测量电源的内部电阻。

内阻测试仪利用一个外部负载来模拟真实的负载条件，并通过测量在不同负载下的电压降和电流值来计算电源的内阻。

当负载与电源连接时，电流会通过电源和负载之间的内部电阻产生电压降。

内阻测试仪测量电源输出端和负载之间的电压降，同时测量通过负载的电流值。

通过测量电流和电压的值，内阻测试仪可以利用欧姆定律计算出电源的内部电阻。

具体的计算公式为：电源内部电阻 = (空载电压 - 负载电压) / 负载电流二、内阻测试仪的工作方式内阻测试仪通常具有一个内置的恒流源，用来提供已知恒定电流。

在测量过程中，内阻测试仪将恒流源与电源进行连接，并测量电源的输出电流和电压降。

测试仪通过改变恒流源的负载电阻来模拟不同负载条件。

在测量之前，内阻测试仪需要对恒流源进行校准，以确保提供的恒流源在测量过程中能够维持恒定的电流值。

校准过程中，测试仪会在不同负载下测量恒流源输出的电流，并进行校准计算。

一旦校准完成，内阻测试仪会根据预设的测试参数依次测量不同负载下的电流和电压降。

通过测量多组数据，测试仪可以计算出电源在不同负载条件下的内阻，从而评估电源的性能状况。

内阻测试仪通常还具有数据存储和分析功能，可以将测量结果保存下来，并进行数据分析。

这样，用户可以通过对多次测试结果的比较和分析来了解电源的状态变化和性能趋势。

总结：内阻测试仪是一种用于测量电源内部电阻的设备，它利用电路的欧姆定律原理进行测量。

通过测量电流和电压的值，内阻测试仪可以计算出电源的内部电阻，并评估电源的健康状况和性能。

蓄电池活化仪原理随着移动电子设备的普及和电动汽车的兴起，蓄电池的需求量越来越大。

然而，蓄电池在使用过程中会逐渐老化，导致容量下降、充电时间延长、甚至无法充电等问题。

为了解决这些问题，蓄电池活化仪应运而生。

一、蓄电池的工作原理蓄电池是一种将化学能转化为电能的装置。

它由正极、负极和电解液三部分组成。

正极和负极之间通过电解液相互隔离，但又能够通过电解液中的离子进行电荷传递。

当蓄电池充电时，电流从外部电源经过正极进入蓄电池，使负极上的化学反应逆转，将电能储存起来。

当蓄电池放电时，电流从蓄电池经过负极进入外部电路，使正极上的化学反应进行，释放出储存的电能。

二、蓄电池老化的原因蓄电池在使用过程中，会逐渐老化，导致容量下降、充电时间延长、甚至无法充电等问题。

蓄电池老化的原因主要有以下几个方面：1.自放电：蓄电池在存储或不使用时，由于化学反应的存在，会自行放电，导致电量损失。

2.脱水：蓄电池在使用过程中，电解液会逐渐蒸发，导致电解液浓度降低，影响电池性能。

3.电极材料老化：蓄电池的正负极材料会随着使用时间的增加而老化，导致电池性能下降。

4. 电解液污染：蓄电池在使用过程中，电解液会逐渐受到污染，导致电池性能下降。

三、蓄电池活化仪的原理蓄电池活化仪是一种专门用于恢复蓄电池性能的设备。

它的原理主要是通过高频脉冲电流，将电解液中的离子激活，促进化学反应，从而恢复蓄电池的性能。

具体来说，蓄电池活化仪主要采用高频脉冲电流的方式，将电流快速地注入蓄电池内部。

这种高频脉冲电流可以激活电解液中的离子，促进化学反应，从而恢复蓄电池的性能。

同时，蓄电池活化仪还可以通过控制电流的大小和频率，避免过充或过放，保护蓄电池的安全性。

四、蓄电池活化仪的应用蓄电池活化仪广泛应用于各种类型的蓄电池，包括铅酸电池、镍氢电池、锂离子电池等。

它可以用于恢复老化的蓄电池，延长蓄电池的使用寿命，提高蓄电池的性能。

同时，蓄电池活化仪还可以用于调试新的蓄电池，确保蓄电池的性能达到最佳状态。

智能蓄电池放电监测测试仪的功能介绍一、背景介绍随着电动汽车逐渐普及，关于电动汽车的续航里程也成为了消费者最为关心的问题之一。

而电动汽车的续航里程与蓄电池的性能密切相关，因此，对于蓄电池的管理和维护显得尤为重要。

智能蓄电池放电监测测试仪应运而生，它可以对蓄电池进行放电监测和测试，从而帮助用户更好地管理和维护蓄电池。

二、功能介绍1. 蓄电池放电监测智能蓄电池放电监测测试仪可以对蓄电池的放电情况进行监测，实时反馈蓄电池的电压、电流等参数。

通过监测蓄电池的放电情况，用户可以及时了解蓄电池的状态，避免因蓄电池性能下降而带来的不必要损失。

2. 蓄电池测试除了放电监测外，智能蓄电池放电监测测试仪还可以对蓄电池进行测试。

它可以测量蓄电池的容量、内阻等参数，从而判断蓄电池的性能是否正常。

通过对蓄电池的测试，用户可以了解蓄电池的真实状态，及时发现问题并进行处理，以保证蓄电池的正常使用寿命和性能。

3. 数据存储智能蓄电池放电监测测试仪可以将测试数据存储在内部存储器中，还可以通过USB 接口将数据导出到电脑或其他设备上。

这对于后续数据分析和管理提供了便利。

4. 操作简单智能蓄电池放电监测测试仪的操作非常简单，只需按照说明书操作即可。

同时，它还提供了直观的操作界面和友好的用户交互，让用户可以方便、快捷地进行操作。

三、适用范围智能蓄电池放电监测测试仪适用于各种类型的蓄电池，包括铅酸蓄电池、锂电池、镍氢电池等。

它广泛应用于电动汽车、电动自行车、太阳能、风能等领域。

四、总结智能蓄电池放电监测测试仪的出现，为蓄电池的管理和维护提供了重要的技术支持。

通过对蓄电池的放电监测和测试，用户可以及时了解蓄电池的状态，并进行精准的管理和维护。

它的广泛应用将为电动汽车等清洁能源的发展提供强有力的支持。

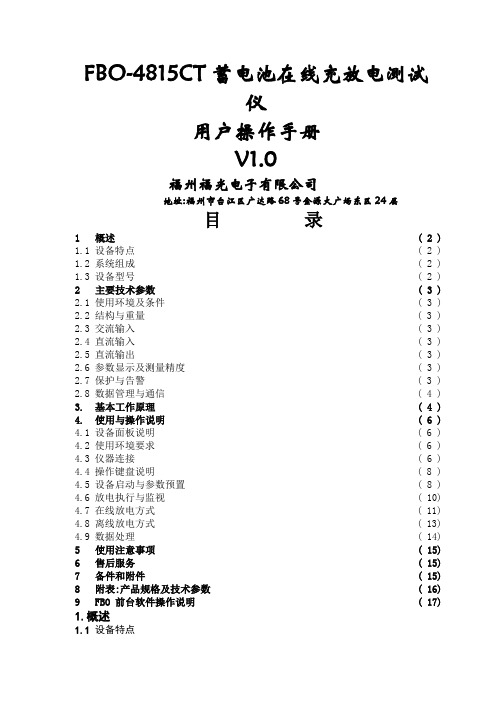

FBO-4815CT蓄电池在线充放电测试仪用户操作手册V1.0福州福光电子有限公司地址:福州市台江区广达路68号金源大广场东区24层目录1 概述 (2 ) 1.1 设备特点 ( 2 ) 1.2 系统组成 ( 2 )1.3 设备型号 ( 2 )2 主要技术参数 (3 ) 2.1 使用环境及条件 ( 3 ) 2.2 结构与重量 ( 3 ) 2.3 交流输入 ( 3 ) 2.4 直流输入 ( 3 ) 2.5 直流输出 ( 3 ) 2.6 参数显示及测量精度 ( 3 ) 2.7 保护与告警 ( 3 )2.8 数据管理与通信 ( 4 )3. 基本工作原理 ( 4 )4. 使用与操作说明 ( 6 ) 4.1设备面板说明 ( 6 ) 4.2使用环境要求 ( 6 ) 4.3 仪器连接 ( 6 ) 4.4 操作键盘说明 ( 8 ) 4.5 设备启动与参数预置 ( 8 ) 4.6 放电执行与监视 ( 10) 4.7 在线放电方式 ( 11) 4.8 离线放电方式 ( 13)4.9 数据处理 ( 14)5 使用注意事项 ( 15)6 售后服务 ( 15)7 备件和附件 ( 15)8 附表:产品规格及技术参数 ( 16)9 FBO前台软件操作说明 ( 17) 1.概述1.1设备特点在所有信息化、自动化程度不断提高的运行设备、运行网络系统中,不间断供电是一个最基础的保障.而无论是交流还是直流的不间断供电系统，蓄电池作为备用电源在系统中起着极其重要的作用。

平时蓄电池处于浮充备用状态，一旦交流电失电或其它事故状态下，蓄电池则成为负荷的唯一能源供给者。

我们知道,蓄电池除了正常的使用寿命周期外，由于蓄电池本身的质量如材料、结构、工艺的缺陷及使用不当等问题导致一些蓄电池早期失效的现象时有发生。

为了检验蓄电池组的可备用时间及实际容量，保证系统的正常运行，根据电源系统的维护规程,需要定期或按需适时的对蓄电池组进行容量的核对性放电测试,以早期发现个别的失效或接近失效的单体电池予以更换,保证整组电池的有效性;或者对整组电池的预期寿命作出评估.福州福光电子有限公司经多年研制，以其专有技术，开发成功系列化的、智能化程度和精度极高的蓄电池组容量测试仪。

电池电量的检测原理电池是我们日常生活中经常使用的能源供应装置，而电池电量的检测则是为了准确掌握电池的使用情况和剩余电量，从而更好地管理和利用电池资源。

本文将介绍电池电量检测的原理和常用方法。

一、电池电量检测原理概述电池电量检测的基本原理是通过测量电池的电压或电流来判断其电量状态。

电池电量的检测可以通过物理测量、电化学测量和电子测量等多种方式实现。

下面将对其中几种常用的电池电量检测方法进行介绍。

二、电压法检测电池电量电压法是电池电量检测中最常用的方法之一。

它基于电池的工作原理，通过测量电池的开路电压来评估电池电量。

一般来说，电池的电压与其电量呈正相关关系。

因此，通过测量电池的电压变化，可以推测电池的电量状态。

三、内阻法检测电池电量内阻法是另一种常用的电池电量检测方法。

它通过测量电池内部电阻的变化来推测电池的电量状态。

电池的内部电阻与电池的电量呈负相关关系，即电池电量越低，内部电阻越大。

通过测量电池在放电过程中的内阻变化，可以了解电池的电量情况。

四、电流积分法检测电池电量电流积分法是一种基于电池放电曲线和电流积分原理的电池电量检测方法。

通过记录电池在放电状态下的电流变化情况，并进行积分处理，可以得到电池的总放电量。

通过比较实际放电量和电池额定容量，可以推测电池的电量剩余情况。

五、温度法检测电池电量温度法是一种通过测量电池的温度变化来推测电池电量的方法。

电池在放电过程中，由于内部能量转化，温度会逐渐升高。

通过测量电池的温度变化情况，可以推断电池的电量状态。

六、其他电池电量检测方法除了上述几种常用的电池电量检测方法外，还有一些其他的方法，如电容法、电化学法、容积法等。

这些方法均有其独特的原理和应用场景，可以根据具体需求来选择合适的电量检测方法。

综上所述，电池电量的检测原理主要包括电压法、内阻法、电流积分法、温度法等多种方法。

各种方法在不同场景下有各自的优缺点，需要根据具体情况来选择合适的电量检测方式。

通过电池电量的准确检测和评估，我们可以更好地管理和利用电池资源，提高电池的使用效率和寿命。

蓄电池内阻测试仪一、概述1、用途蓄电池内阻测试仪采用最先进的交流放电测试方法，能够精确测量蓄电池两端电压和内阻，并以此来判断蓄电池电池容量和技术状态的优劣。

客户可以根据自身情况选择蓄电池的内阻测试，电压测试，容量估算。

作为新电池配组时内阻匹配的依据；在放电前后测试蓄电池内阻用于鉴别真实落后电池；键操作和液晶触摸两种操作方式；它既可以对蓄电池进行成组测量，也可以进行单节测量。

2、特点（1）智能化、数字化，全中文操作菜单、准确测量、操作简单。

（2）重量不超过0.5Kg，手持式与腰跨式双重设计，单人操作，全程自动测量。

（3）满足各种电池内阻检测标准，必须收录齐全的蓄电池内阻参数数据库，并能根据不同电池自己定义蓄电池标准内阻。

（4）测试方法简单，不会影响蓄电池的工作状态，也不会产生安全隐患。

（5）仪表本身可大量存储测试数据，并能在仪表上进行结论性查询和分析，也可将蓄电池测试数据用U盘导出到计算机软件中生成图表和曲线进行分析。

（6）测试报表可以方便的导入Excel和Word文件，并以指定的格式打印成报告，方便管理，以减少工作量。

（7）四端多用途测试夹，集测试夹、探针等功能于一体，能够适应98%以上的电池连接安装方式和电池极柱形式。

3、功能序号项目描述1 电池测量可进行单节电池、成组电池的内阻测量及性能评估。

2 示波器示波器功能。

3 数据管理测量数据结果的存储、回放、查阅、转存U盘等功能。

4 系统管理包括计量校准、时间设置、语言选择、系统更新及软件版本信息等功能4、技术参数项目参数测量范围内阻：0.0mΩ--100mΩ 电压：0.000v--150v最小测量分辨率内阻：0.01 mΩ 电压：1mV测量精度内阻：±2.0%rdg±6dgt 电压：±0.2%rdg±6dgt显示屏240×320 24bit 3.5寸TFT LCD +触摸屏尺寸190mm×100mm×30mm重量0.5KG内存容量16 M字节FLASH工作电源可充电锂电池，充满可工作5~6小时外接电源AC100~240V/DC8.4V-1A电源适配器/充电器通讯接口USB接口（可插接U盘）二、操作指导仪表开机/关机仪表左侧有个电源开关，拨向上端即开机，拨向下端关机。

内阻测试仪工作原理
内阻测试仪，也称为电池内阻测试仪，是一种用于测试电池内部电阻的仪器。

其工作原理主要涉及电池的负载放电特性。

1. 放电原理
将内阻测试仪与电池相连，电池内部电阻随着时间的变化而增加。

仪器主动放电，通过电流的变化计算出电池内部电阻大小。

2. 电流采样原理
内阻测试仪的内部自带电流采样器，可以采集样本中的电流。

在经过ADC转换后，在存储模块中进行数据处理和计算。

3. 数据处理原理
将仪器测量的电流数据进行处理并计算，得出电池内阻的大小值。

内阻大小值越高，说明电池寿命越短。

4. 显示原理
将计算所得电池内阻值转换为数字或指示位置激光LED，并
通过显示器显示电池内阻测量结果。

蓝电电池测试仪原理嘿，朋友们！今天咱来聊聊蓝电电池测试仪的原理，这可真是个有意思的玩意儿啊！你说这蓝电电池测试仪啊，就像是一个超级侦探，专门去探究电池的秘密。

它就好比一个细心的医生，能给电池来个全面的“体检”。

想象一下，电池就像一个小仓库，里面储存着能量。

而蓝电电池测试仪呢，就是那个能搞清楚这个小仓库到底装了多少东西，东西好不好的厉害角色。

它通过一系列的手段，去测量电池的各种参数，像是电压啦、电流啦、容量啦等等。

它是怎么做到的呢？这就好像我们要知道一个箱子里有多少糖果，我们得去数，去称，去观察一样。

蓝电电池测试仪也是这样，它用专门的探头啊、传感器啊这些小工具，去和电池亲密接触，然后获取各种信息。

比如说电压，这就像是电池的“情绪”一样，高了低了都不行。

蓝电电池测试仪能精准地捕捉到这个“情绪”的变化。

还有电流呢，就像电池的“血流”，得顺畅才行。

那容量呢，这可太重要啦！就好比一个人的力气大小，容量大的电池就像大力士，能干活的时间长啊。

蓝电电池测试仪会通过一系列复杂的操作，把电池的容量给搞清楚。

哎呀，这蓝电电池测试仪可真是个神奇的东西啊！它让我们能清楚地知道电池的状况，是好是坏，一目了然。

这对于那些使用电池的设备来说，可太重要啦！要是没有它，我们怎么能放心地用那些电池呢？你想想看，要是手机电池出了问题，那手机不就没法好好用啦？或者电动汽车的电池不行了，那车还能跑多远呢？所以啊，蓝电电池测试仪就像是一个幕后英雄，默默地为我们的生活保驾护航呢！它的存在让我们能更好地利用电池，让电池发挥出最大的作用。

而且啊，随着科技的不断进步，这蓝电电池测试仪也越来越厉害啦！它能测的东西越来越多，精度也越来越高。

总之呢，蓝电电池测试仪就是这么一个神奇又重要的东西。

它虽然不显眼，但却在我们的生活中发挥着巨大的作用。

朋友们，你们说是不是很有意思呢？。

XGCE-2206智能蓄电池放电测试仪XGCE-2206Battery discharge tester使用说明书User's Manual武汉西高华电电气有限公司Wuhan Xigao Huadian Electric Co.,LTD目录1概述(2) 1.1设备特点(2) 1.2系统组成(2) 1.3设备型号(2)2主要技术参数(3)3.基本工作原理(4)4.使用与操作说明(5) 4.1操作面板(5) 4.2设备环境要求(5) 4.3仪器连接(5) 4.4操作界面说明(6) 4.5设备启动与参数预置(6) 4.6放电执行与监视(9) 4.7数据处理(12)5通信故障模块修改配置（13）6使用注意事项(14) 7售后服务(14)8XGCE后台软件操作说明(15)1.概述1.1设备特点在所有信息化、自动化程度不断提高的运行设备、运行网络系统中,不间断供电是一个最基础的保障.而无论是交流还是直流的不间断供电系统，蓄电池作为备用电源在系统中起着极其重要的作用。

平时蓄电池处于浮充备用状态，一旦交流电失电或其它事故状态下，蓄电池则成为负荷的唯一能源供给者。

我们知道,蓄电池除了正常的使用寿命周期外，由于蓄电池本身的质量如材料、结构、工艺的缺陷及使用不当等问题导致一些蓄电池早期失效的现象时有发生。

为了检验蓄电池组的可备用时间及实际容量，保证系统的正常运行，根据电源系统的维护规程,需要定期或按需适时的对蓄电池组进行容量的核对性放电测试,以早期发现个别的失效或接近失效的单体电池予以更换,保证整组电池的有效性;或者对整组电池的预期寿命作出评估.武汉西高华电电气有限公司经多年研制，以其专有技术，开发成功系列化的、智能化程度和精度极高的蓄电池组容量测试仪。

本测试仪可在蓄电池离线状态下,作为放电负载,通过连续调控放电电流，实现设定值的恒流放电。

在放电时，当蓄电组端电压或单体电压,跌至设定下限值、或设定的放电时间到、或设定的放电容量到,仪器自动停止放电,并记录下所有有价值的、连续的过程实时数据.本测试仪系统对单体电池的电压监测信息,采用无线中继接入,简单、安全、精确.本仪器有非常友好的人机界面,不仅可以在菜单的提示下完成各种设置和数据查詢,而且放电的过程数据,均保存在设备的内存中,通过数据接口可以读取、转存,并通过上位机的专用软件,对数据进行分析,生成需要的曲线和报表.本仪器有完善的保护功能,不仅有声、光告警,而且还有明确的界面提示.本仪器体积小、重量轻、使用简单、测量精度高，规格齐全.同系列产品可使用于24V、48V、72V、110V、220V、480V、600V等系列的蓄电池组。
