蓄电池放电容量测试仪

四、技术参数
型号 适用蓄电池 单体电压范围 单体电压测试分辨率和精度 整组电压测量范围 整组电压测试分辨率和精度 充放电电压范围 充放电电流工作范围 充放电电流分辨率和精度 单节测量连接方式 工作模式 工作电压 制冷方式 工作环境 通讯接口 液晶参数 体积（长×宽×高） 移动方式 TD582 48V系统 0-16V 2V：0.001V； 6V/12V：0.01V 、0.5% 0～60V 0.01V 、0.5% 42-57.6V 0～50A、 0～150A 0.1A 、1% 无线 可单机使用，可并机使用 DC48V±20% 、AC220V±10% 强风制冷 温度：-5～50℃；湿度：5%～90% RS232、USB 、RS485 ≤17.5Kg 540×230×350mm 便携手提式
6.1.2、电压监测线连接
由于放电电流较大，为了准确测量蓄电池组的电压，另配 有电压监测线。电压测试线一端连接该仪器的电压测试插 座，另一端红色测试夹连接蓄电池组正极，黑色测试夹连 接电池组负极。注意不要接反！
6.1.3、主机天线连接
6.1.4、电源线连接
6.2 电池电压采集盒连接
将单体电池电压采集盒连线按顺序连接到电池相 应端子。电压采集线与电池接线顺序为：以电池组 负极为接线起始端，从电池组负极开始接线。 确认电池组单节电池电压是12V、6V、2V。不同 的电池选择不同的测试线（12V/6V用三芯线，2V用 七芯线）。每个采集盒可以测量12节2V电池，4节 6V、12V电池。
用于2V蓄电池时，电池电压采集盒接线示意图
当1号电池为48V总正，24号电池为48V总负，则如下图1接线。
图1
当24号电池为48V总正，1号电池为48V总负，则如下图2接线。
图2
用于12V蓄电池时，电池电压采集盒接线示意图

NEPRI-6810智能蓄电池内阻测试仪使用说明书Ver:1.0国科电研（武汉）股份有限公司目录一、概述 (2)1、用途 (2)2、特点 (2)3、四端法测试夹的优点： (2)4、测试探针的优点： (3)5、功能 (3)6、技术参数 (3)二、操作指导 (4)1、仪表开机/关机 (4)2、单节测量 (5)2.1（选配项）：带连接电阻的测量说明（成组测量相同） (5)3、成组测量 (6)3.1 自定义标准参数 (6)3．2 标准参数选择 (6)3．3 操作说明 (7)4、数据管理功能 (7)5、时钟设置 (7)6、系统管理 (8)6.1文件管理 (8)6.2语言选择 (8)6.3 测试波形 (9)6.4版本信息 (9)三、仪器结构 (10)1、主机 (10)2、充电器 (10)3、使用说明书 (10)4、工具箱 (10)四、仪表存储说明 (11)1、仪表用FLASH芯片存储数据包括开机画面数据、测量数据等。

(11)2、仪表数据有以下几种： (11)3、仪表数据的操作 (11)五、日常维护 (11)1、清洁维护 (11)2、存放 (11)3、电池维护 (11)一、概述1、用途智能蓄电池内阻测试仪采用先进的交流放电测试方法，能够精确测量蓄电池两端电压和内阻，并以此来判断蓄电池电池容量和技术状态的优劣。

客户可以根据自身情况选择蓄电池的内阻测试、电压测试及容量估算的结果作为新电池配组时内阻匹配的依据；在放电前后测试蓄电池内阻用于鉴别真实落后电池。

2、特点（1）智能化、数字化，全中文操作菜单、准确测量、操作简单。

（2）重量不超过0.45Kg，手持式设计，单人操作，全程自动测量。

（3）满足各种电池内阻检测标准，必须收录齐全的蓄电池内阻参数数据库，并能根据不同电池自己定义蓄电池标准内阻。

（4）测试方法简单，不会影响蓄电池的工作状态，也不会产生安全隐患。

（5）仪表本身可大量存储测试数据，并能在仪表上进行结论性查询和分析，也可将蓄电池测试数据用U 盘导出到计算机软件中生成图表和曲线进行分析。

用户操作手册尊敬的顾客感谢您购买本公司YTC5985蓄电池充放电综合测试仪。

在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。

我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。

如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。

由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。

一年（包括一年）内如产品出现缺陷，实行免费维修。

一年以上如产品出现缺陷，实行有偿终身维修。

安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。

为了避免可能发生的危险，本产品只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用本产品专用、并且符合本产品规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

产品接地。

本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。

为了防止电击，接地导体必须与地面相连。

在与本产品输入或输出终端连接前，应确保本产品已正确接地。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意本产品的所有额定值和标记。

在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。

●请勿在无仪器盖板时操作。

如盖板或面板已卸下，请勿操作本产品。

●使用适当的保险丝。

只可使用符合本产品规定类型和额定值的保险丝。

●避免接触裸露电路和带电金属。

产品有电时，请勿触摸裸露的接点和部位。

●在有可疑的故障时，请勿操作。

如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。

●请勿在潮湿环境下操作。

●请勿在易爆环境中操作。

一、本机突出特点
1.1 主机采用便携式结构设计，产品体积小，方便携带。 1.2 采用主机与发热元件分离的设计方案，保证主机连续长时间工作安全。 1.3 测量方式采用 4 线测量方式，消除了因连接线内阻产生的压降 (电池和产品之
间连接线)所带来的测量误差，测量更加准确。 1.4 显示方式采用 LED 指示灯和 LED 数码组合的方式，LED 指示灯指示当前显示的
-6-
启这项功能，按 按键或 按键，调整到“AU-y”后，然后按上面功能 3 的说明 保存即可，在自动识别模式下，当接入 12V 蓄电池时，产品上电瞬间发出 1 长声 1 短声鸣叫，接入 16V 蓄电池时，产品上电瞬间发出 1 长声 2 短声鸣叫，需要注意的 是，自动识别仅仅在产品上电瞬间完成检测，蜂鸣器鸣叫，更换电池时必须断下电， 所以这个模式使用 2Wire 比较合适。 (5)功能 5 是否启用快速检测功能，默认显示是 F-00，表示不启用快速检测功能，此时 将是常规的全放电检测，设置为非 0 数值启用快速检测功能，F-01 到 F-10，对应 放电时间为 1 分钟到 10 分钟，按 按键或 按键调节快速检测时间，设定好合适 的快速检测时间后，再按照功能 3 操作保存退出后，产品开始快速检测，检测所用 时间就是设定的时间，快速检测结束后，电池容量就会显示在 LED 数码管中， 快速时间的设定，详见本手册中的补充说明。 (6)功能 6 是恒电阻模式，默认是关断的，关断情况下，系统可以根据电流设定值自动 调整 PWM，使得放电电流等于设定值，从而是恒流的，按 或 按键，调整到“Cr-y” 后，然后按上面 3 号功能的说明保存退出，启用这个功能后，上述恒流功能自动失 效，设定的电流值无效，放电电流将决定于电池电压和外接的放电电阻，具体计算 方法也详见补充说明。 4.7 设定完成以后，按下“OK”按键，指示灯“RUN”会亮，表示电 池开始放电，此 时，电流在几秒钟后，就能够达到设定值(恒阻模式除外)，此时，按 按键能够 切换各个不同的参数显示，如果想以 3 秒时间轮显各个参数，则需长按 按键， 等待蜂鸣器长鸣一声后，就进入轮显模式，再次长按 按键则取消轮显功能。这 里还需要注意的是，容量的安时数和时间是累积量，所以我们把显示容量时， LED 数码管中小数点处于闪烁状态表示正在计量已经放电的安时数，LED 数码管的冒号 闪烁表示正在累计放电时间。 4.8 随着放电的进行，电池的电压不断下降，在常规全放电检测时，当降低到小于设 定的放电终止电压以下时，产品能够自动停止放电，而如果启用快速检测模式，将 会在设定时间到了以后，停止放电并自动计算电池估计容量，同时以 LED 数码管闪 烁和蜂鸣器报警两种提醒方式提醒您查看测试结果，此时，按下任意键停止蜂鸣器 报警，再按 按键可以依次查看各个测量结果。 4.9 在查看测量结果时，调到容量“AH”显示模式，长按 按键能够进行容量的清零 操作，调到时间“HH：MM”显示模式，长按 按键能够进行时间的清零操作，这 个清零也会在机器断电时自动清零。 4.10 取下电池夹，此时仪表自动断电，可以进行下一个电池的测试。 4.11 如果您需要测量更加精确，或者测定锂电池等电压较小的电池，可以采用 3Wire 方式来测量，使用 3Wire 时需要使用产品配套提供的 DC5V 电源，或者自备 5V～ 30V 的电源适配器，为产品单独供电，操作方法如下面说明。

【引言】蓄电池是储存电能的设备，其容量是衡量其性能的重要指标之一。

针对蓄电池容量的放电测试，蓄电池容量放电测试仪成为必要的仪器。

本文将对蓄电池容量放电测试仪的试验报告进行详细阐述。

【概述】【正文内容】1.蓄电池容量放电测试仪的基本原理1.1放电测试的原理1.2容量测量的原理1.3电池内阻的测试原理1.4仪器工作原理2.蓄电池容量放电测试仪的操作步骤2.1准备工作2.2仪器连接与设置2.3放电测试过程2.4数据记录与分析2.5结束与清理工作3.蓄电池容量放电测试仪的应用范围与注意事项3.1应用范围3.2注意事项3.2.1安全操作3.2.2温度控制3.2.3仪器精度3.2.4数据分析误差3.2.5仪器维护与保养4.蓄电池容量放电测试仪的优势与局限性4.1优势4.1.1测试准确性高4.1.2操作简便4.1.3数据分析快速4.1.4多功能性4.2局限性4.2.1适用范围有限4.2.2价格较高4.2.3仪器依赖性5.蓄电池容量放电测试仪在实际应用中的案例分析5.1案例一：电动车蓄电池容量测试5.2案例二：太阳能储能电池容量测试5.3案例三：航空蓄电池容量测试5.4案例四：通讯设备蓄电池容量测试5.5案例五：应急照明电池容量测试【总结】蓄电池容量放电测试仪作为评估蓄电池性能的重要工具，具有一定的应用前景和优势。

根据测试仪器的原理和操作过程，也需要遵守一定的注意事项和局限性。

通过案例分析，可以看出，蓄电池容量放电测试仪在实际应用中具有广泛的适用性。

蓄电池容量放电测试仪在蓄电池行业的发展中起到了重要的推动作用。

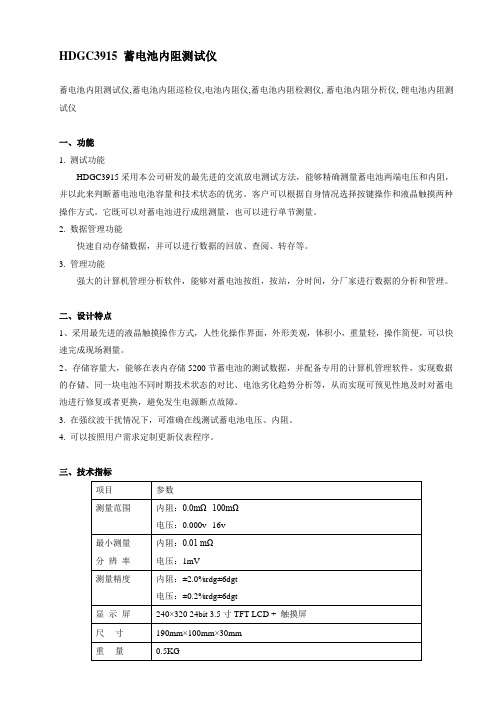

HDGC3915 蓄电池内阻测试仪蓄电池内阻测试仪,蓄电池内阻巡检仪,电池内阻仪,蓄电池内阻检测仪,蓄电池内阻分析仪,锂电池内阻测试仪一、功能1. 测试功能HDGC3915采用本公司研发的最先进的交流放电测试方法，能够精确测量蓄电池两端电压和内阻，并以此来判断蓄电池电池容量和技术状态的优劣。

客户可以根据自身情况选择按键操作和液晶触摸两种操作方式。

它既可以对蓄电池进行成组测量，也可以进行单节测量。

2. 数据管理功能快速自动存储数据，并可以进行数据的回放、查阅、转存等。

3. 管理功能强大的计算机管理分析软件，能够对蓄电池按组，按站，分时间，分厂家进行数据的分析和管理。

二、设计特点1、采用最先进的液晶触摸操作方式，人性化操作界面，外形美观，体积小，重量轻，操作简便，可以快速完成现场测量。

2、存储容量大，能够在表内存储5200节蓄电池的测试数据，并配备专用的计算机管理软件，实现数据的存储、同一块电池不同时期技术状态的对比、电池劣化趋势分析等，从而实现可预见性地及时对蓄电池进行修复或者更换，避免发生电源断点故障。

3. 在强纹波干扰情况下，可准确在线测试蓄电池电压、内阻。

4. 可以按照用户需求定制更新仪表程序。

三、技术指标HDGC3901 智能蓄电池内阻测试仪手持式蓄电池内阻检测仪,蓄电池内阻容量分析仪,电池内阻测试仪,蓄电池内阻仪,内阻测试仪,内阻仪概述1、测试功能HDGC3901 智能电池内阻测试仪通过交流注入法精确测量蓄电池的端电压和内阻值，来判断蓄电池容量和技术状态的优劣。

可以对蓄电池进行成组测量，也可以进行单节测量。

2、管理功能强大的计算机管理分析系统，能够对电池分组分时间和厂家等查询条件进行管理。

设计特点1、可以按照用户需求定制更新仪表程序。

2、存储容量大，能够表内存储1500多节蓄电池的测试参数，并配备计算机管理专用软件，实现数据存储、同一块电池不同时期技术状态对比、电池劣化趋势分析，从而可预见性的对蓄电池及时进行修复或更换，避免发生电源断电故障。

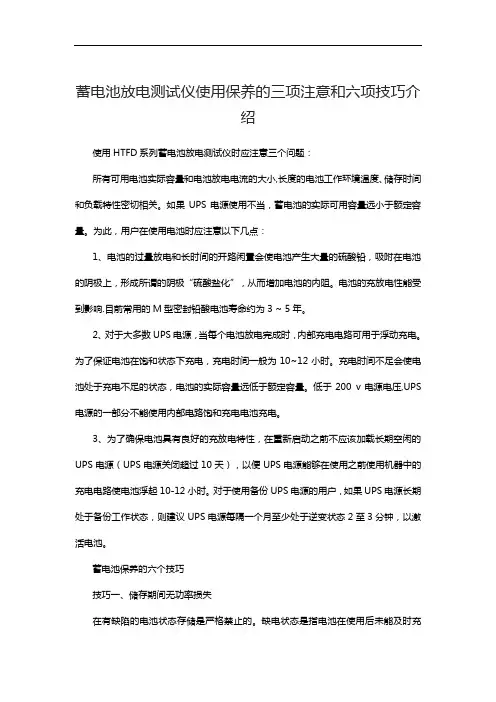

蓄电池放电测试仪使用保养的三项注意和六项技巧介绍使用HTFD系列蓄电池放电测试仪时应注意三个问题：所有可用电池实际容量和电池放电电流的大小,长度的电池工作环境温度、储存时间和负载特性密切相关。

如果UPS电源使用不当，蓄电池的实际可用容量远小于额定容量。

为此，用户在使用电池时应注意以下几点：1、电池的过量放电和长时间的开路闲置会使电池产生大量的硫酸铅，吸附在电池的阴极上，形成所谓的阴极“硫酸盐化”，从而增加电池的内阻。

电池的充放电性能受到影响.目前常用的M型密封铅酸电池寿命约为3 ~ 5年。

2、对于大多数UPS电源，当每个电池放电完成时，内部充电电路可用于浮动充电。

为了保证电池在饱和状态下充电，充电时间一般为10~12小时。

充电时间不足会使电池处于充电不足的状态，电池的实际容量远低于额定容量。

低于200 v电源电压,UPS 电源的一部分不能使用内部电路饱和充电电池充电。

3、为了确保电池具有良好的充放电特性，在重新启动之前不应该加载长期空闲的UPS电源（UPS电源关闭超过10天），以便UPS电源能够在使用之前使用机器中的充电电路使电池浮起10-12小时。

对于使用备份UPS电源的用户，如果UPS电源长期处于备份工作状态，则建议UPS电源每隔一个月至少处于逆变状态2至3分钟，以激活电池。

蓄电池保养的六个技巧技巧一、储存期间无功率损失在有缺陷的电池状态存储是严格禁止的。

缺电状态是指电池在使用后未能及时充电。

当电池处于失电状态时，容易出现硫酸盐化，硫酸铅晶体附着在电极板上，堵塞了电离子通道，导致充电不足和电池容量下降。

功率损耗的空闲状态越长，电池的损坏就越严重。

因此,备用电池不用时应该添加电一个月一次,所以可以保持电池的健康状态。

技巧二、定期检验在使用过程中，如果电动汽车的行驶里程在短时间内突然下降10公里以上，则电池组中的至少一个电池很可能具有短路现象，例如电网断开、板软化和板活性物质脱落。

此时，应及时对专业的电池维修机制进行检查、维修或匹配。

尊敬的用户：感谢您购买本公司GDCF-220V/30A智能蓄电池充放电综合测试仪。

在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。

我们的宗旨是不断地改进和完善公司的产品，如果您有不清楚之处，请与公司售后服务部联络，我们会尽快给您答复。

注意事项●使用产品时，请按说明书规范操作●未经允许，请勿开启仪器，这会影响产品的保修。

自行拆卸厂方概不负责。

●存放保管本仪器时，应注意环境温度和湿度，放在干燥通风的地方为宜，要防尘、防潮、防震、防酸碱及腐蚀气体。

●仪器运输时应避免雨水浸蚀,严防碰撞和坠落。

本手册内容如有更改，恕不通告。

目录一、设备特点 (3)二、基本工作原理 (7)三、使用与操作说明 (8)四、测试条件 (9)五、操作界面说明 (11)六、上位机软件 (18)七、常见故障及排查方法 (22)八、生命周期 (23)GDCF-220V/30A智能蓄电池充放电综合测试仪一、设备特点在所有信息化、自动化程度不断提高的运行设备、运行网络系统中,不间断供电是一个最基础的保障.而无论是交流还是直流的不间断供电系统，蓄电池作为备用电源在系统中起着极其重要的作用。

平时蓄电池处于浮充备用状态，一旦交流电失电或其它事故状态下，蓄电池则成为负荷的唯一能源供给者。

我们知道,蓄电池除了正常的使用寿命周期外，由于蓄电池本身的质量如材料、结构、工艺的缺陷及使用不当等问题导致一些蓄电池早期失效的现象时有发生。

为了检验蓄电池组的可备用时间及实际容量，保证系统的正常运行，根据电源系统的维护规程,需要定期或按需适时的对蓄电池组进行容量的核对性放电测试,以早期发现个别的失效或接近失效的单体电池予以更换,保证整组电池的有效性;或者对整组电池的预期寿命作出评估。

我司经多年研制，以其专有技术，开发成功系列化的、智能化程度和精度极高的蓄电池组容量测试仪。

本测试仪可在蓄电池离线状态下,作为放电负载,通过连续调控放电电流，实现设定值的恒流放电。

充电检测时间 XX 小时 XX 分 开始充电检测
按‘确认’键将启动充电检测过程，按‘取消’键退出。 按∧ ∨键可进入‘开始充电检测’项。 注：启动充放电检测时，如蓄电池放电装置当前记录的数据已满，屏幕将提示：第4页共9页220V/00A 蓄电池放电仪使用说明书
已存 5 组数据 检测前清空内存
此时，请先将为上传的数据上传，再进入设定参数的‘已存数据’项，并按“确认” 键清空 内存。 3)、第一屏按∧ ∨键选择‘浏览充放电数据’，按‘确认’键进入，可以通过此项来观测实时充放 电的数据，用户可以通过它来选择是否继续放电，以及观测单体电池是否有异常情况发生。
电池组电压 XXX 放电电流 XX.XA 已放电 XXX.XAh 放电 X 时 X 分 X 秒 按∧ ∨键可进入‘充电数据’项，屏幕显示：
充电 XX 时 XX 分 XX 秒
按‘取消’键退出。在放电过程中，连按‘取消’键进入‘终止放电’ 屏，然后按‘确认’ 键蓄电池放电装置将停止放电。
停止放电
使用纯放电机型时，下述关于单体电压采集器的使用说明可以忽略，其对本机的使用不产生任 何影响。 四、数据传输： 与上位机串口联线，启动上位机应用程序即可将数据上传。 数据管理窗口（图 5-1） 可以通过不同的关键字快速的添加、删除、查询电池状态参数的历史数据。 单体电压柱图窗口(图 5-2) 纯放电机型上传的单体电压数据无效。 可以查看不同时刻，不同路数的单体电池的电压值，以柱图的形式直观的显示出来，可以方便的看 到某时刻电池的最大值与最小值。 单体及总电压数据报表窗口(图 5-3) 可以以不同时间间隔观察总电压和分电压值，直观的看到某一时刻的单体电池电压及总电压。 单电压及总电压曲线窗口(图 5-4 放电过程) 可以查看整个放电过程中单体电池电压或总电压值，也可以通过放大的形式查看某一时间段的单体 电池电压或总电压值。也可以通过标尺查看某一时刻单体电池电压或总电压值。还可以用本次放电 过程的总电压曲线与其他放电过程的总电压曲线进行比较，以便及时发现电池是否有异常发生。

电瓶放电测试仪使用方法-概述说明以及解释1.引言1.1 概述概述部分的内容应该对电瓶放电测试仪进行简要介绍，给读者提供一个整体的了解。

电瓶放电测试仪是一种测量电瓶剩余容量和性能的工具。

电瓶是车辆的重要组成部分，而电瓶放电测试仪通过测量电瓶的电压、电流和内阻等参数，来评估电瓶的状态和剩余容量。

这个测试仪的使用方法简单直观，只需按照相关步骤进行操作即可。

通过对电瓶进行定期测试，我们可以及时了解电瓶的健康程度，避免在使用过程中出现电瓶无法启动车辆的情况。

而且，通过测试仪的结果，我们还可以判断电瓶是否需要更换或维修，以保证车辆的正常使用和行驶安全。

在本文接下来的内容中，我们将详细介绍电瓶放电测试仪的使用方法，帮助读者正确地操作和理解测试仪的结果。

同时，我们还将总结使用电瓶放电测试仪的好处，帮助读者更好地利用电瓶放电测试仪来维护和管理车辆的电瓶。

1.2 文章结构文章结构部分的内容应包括以下信息：本文的结构主要分为引言、正文和结论三个部分。

1. 引言：对电瓶放电测试仪的使用方法进行介绍和概述。

在这一部分，我们将讨论电瓶放电测试仪的重要性和使用的目的，以及本文的主要目的和内容。

2. 正文：主要分为两个部分，分别是电瓶放电测试仪的简介和电瓶放电测试仪的使用方法。

2.1 电瓶放电测试仪简介：在这一部分，将介绍电瓶放电测试仪的基本知识和原理，包括它的组成结构、工作原理和特点等。

2.2 电瓶放电测试仪的使用方法：在这一部分，将详细介绍如何正确使用电瓶放电测试仪。

包括准备工作、使用步骤和注意事项等。

为了方便读者理解，可以结合实际操作过程和图示进行说明。

3. 结论：对本文的内容进行总结，并强调使用电瓶放电测试仪的好处。

在这一部分，我们将重点强调使用电瓶放电测试仪可以帮助我们准确判断电瓶的状态，及时发现问题并采取合适的措施进行修复，从而延长电瓶的使用寿命，提高车辆的可靠性和安全性。

通过以上结构，读者可以清晰地了解整篇文章的内容安排和主题思路，从而更好地理解和掌握电瓶放电测试仪的使用方法。

XGCE-2206智能蓄电池放电测试仪XGCE-2206Battery discharge tester使用说明书User's Manual武汉西高华电电气有限公司Wuhan Xigao Huadian Electric Co.,LTD目录1概述(2) 1.1设备特点(2) 1.2系统组成(2) 1.3设备型号(2)2主要技术参数(3)3.基本工作原理(4)4.使用与操作说明(5) 4.1操作面板(5) 4.2设备环境要求(5) 4.3仪器连接(5) 4.4操作界面说明(6) 4.5设备启动与参数预置(6) 4.6放电执行与监视(9) 4.7数据处理(12)5通信故障模块修改配置（13）6使用注意事项(14) 7售后服务(14)8XGCE后台软件操作说明(15)1.概述1.1设备特点在所有信息化、自动化程度不断提高的运行设备、运行网络系统中,不间断供电是一个最基础的保障.而无论是交流还是直流的不间断供电系统，蓄电池作为备用电源在系统中起着极其重要的作用。

平时蓄电池处于浮充备用状态，一旦交流电失电或其它事故状态下，蓄电池则成为负荷的唯一能源供给者。

我们知道,蓄电池除了正常的使用寿命周期外，由于蓄电池本身的质量如材料、结构、工艺的缺陷及使用不当等问题导致一些蓄电池早期失效的现象时有发生。

为了检验蓄电池组的可备用时间及实际容量，保证系统的正常运行，根据电源系统的维护规程,需要定期或按需适时的对蓄电池组进行容量的核对性放电测试,以早期发现个别的失效或接近失效的单体电池予以更换,保证整组电池的有效性;或者对整组电池的预期寿命作出评估.武汉西高华电电气有限公司经多年研制，以其专有技术，开发成功系列化的、智能化程度和精度极高的蓄电池组容量测试仪。

本测试仪可在蓄电池离线状态下,作为放电负载,通过连续调控放电电流，实现设定值的恒流放电。

在放电时，当蓄电组端电压或单体电压,跌至设定下限值、或设定的放电时间到、或设定的放电容量到,仪器自动停止放电,并记录下所有有价值的、连续的过程实时数据.本测试仪系统对单体电池的电压监测信息,采用无线中继接入,简单、安全、精确.本仪器有非常友好的人机界面,不仅可以在菜单的提示下完成各种设置和数据查詢,而且放电的过程数据,均保存在设备的内存中,通过数据接口可以读取、转存,并通过上位机的专用软件,对数据进行分析,生成需要的曲线和报表.本仪器有完善的保护功能,不仅有声、光告警,而且还有明确的界面提示.本仪器体积小、重量轻、使用简单、测量精度高，规格齐全.同系列产品可使用于24V、48V、72V、110V、220V、480V、600V等系列的蓄电池组。

蓄电池测试仪工作原理
蓄电池测试仪是一种用于测试蓄电池容量和正负极电压的仪器。

它的工作原理主要通过测量蓄电池放电过程中的电流和电压来计算电池的容量。

在测试前，蓄电池测试仪会先将一个已知电阻接入电池的正负极之间，形成一个负载电路。

然后通过测量电流和电压的变化，来确定电池的容量和正负极电压。

在测试时，蓄电池测试仪会首先测量电池的开路电压，即没有加载电流时的电池电压。

然后，通过加入一个已知电阻负载，电池开始放电。

仪器会实时测量电流和电压的变化，并记录下来。

通过测量电池电流和电压的变化趋势，蓄电池测试仪可以根据库仑定律（Q=I×t）计算出电池的容量。

同时，仪器还会测量
负载电阻两端的电压，根据欧姆定律（U=I×R）计算出电池的
正负极电压。

总的来说，蓄电池测试仪的工作原理是通过测量电流和电压的变化来推算电池的容量和正负极电压。

这样可以快速、准确地评估电池的状态和性能。

电池充放电测试仪集蓄电池恒流放电、智能充电、活化、单体监测于一体。

一机多用，减少企业成本，降低维护人员劳动强度，为电池和UPS电源维护提供全面科学的检测手段。

用于电信、基站、电力等部门。

根据需要进行深度放电，然后充电，使电池组随时保持满电状态并延长电池寿命，是电池维护工作的好助手。

那么电池充放电测试仪应该如何使用呢？下面给大家具体介绍一下。

一、测试仪安装1、必须要接地线以确保设备及人身安全。

2、确认在“空气开关”处于关闭状态下接、拆与蓄电池组的连接线。

3、蓄电池组连接线红色接正极，黑色接负极。

4、快速插头及充电电源插头插入插座后要顺时针拧紧，防止大电流时发热。

5、单节电池检测连接线第“1”号线（黑夹子）从蓄电池组的负极开始，（依次类推）。

二、测试仪参数设置1、充/放电电流：以1A为基本单位。

2、充/放电时长，分钟数设置不超过59分钟。

如：1小时20分钟，不能设置为00HH80MM而是01H20M。

3、蓄电池组低限保护电压：一般取蓄电池标称电压值总和的90%。

要正确设置，以防过放电而损坏蓄电池。

4、充/放电容量：如不按容量设置数为充/放电终止条件，请设为9999Ah。

（最大值）。

5、放电前电压和电流修正值均设为+00%或-00%。

三、充/放电过程1、机器工作时必须有专人值守。

2、放电过程中不要用手触摸不锈钢罩，以免烫伤。

3、如发生特殊情况，应立即关闭“电源开关”及“空气开关”。

4、充/放电结束后，在转存数据时，等到显示屏提示转存结束，再将U盘拔下。

四、应急措施1、当单节蓄电池电压≤11V或整组蓄电池电压≤198V，停止放电。

2、当蓄电池放电仪指示电压下降至200V时，应加强对蓄电池放电的监控，确保蓄电池的电压不得低于198V而过放电。

3、放电过程中严格观察放电仪风扇是否转动，如不转动应立即停止放电。

4、放电检测仪和电池连接时，正负不得接反。

5、设备放置在通风良好无接露无腐蚀环境下运行，通风孔不得堵塞保证通风良好！6、放电仪在正常工作时不得带电连接线，否则会引起连接端子和电路损害。

3、电流调节精度：0.1A
4、电流测量精度：1%
5、电压测量精度：1%
6、定时时长： 0—12 小时
7、单节蓄电池节数：12V 18 节
8、冷却方式:
强制风冷
9、环境温度: -10℃-40℃
10、环境湿度: 20%-80%
11、整机工作电源： AC220V±15%
二 、充电技术参数：
1、输入电压：：AC380V±20%
附：单节电池检测线接线图………………………………………………………23
武汉华超
智能蓄电池充/放电检测仪
第一章 概 述
首先感谢您选用我公司产品，为了更好地使该产品为您提供最佳的服务，请 在使用前详细阅读本说明书。
HCFD 智能蓄电池充/放电检测仪是对 220V 蓄电池组进行深度放电或充电、 容量测试以及定期维护而设计。在对蓄电池组进行放电或充电的同时, 对单节蓄 电池电压（12V）进行检测。集整组放/充电与单节检测为一体，随时发现性能落 后的蓄电池。功耗元件采用新型 PTC，安全无污染、寿命长。整机外观新颖、体 积小、重量轻、移动方便。微处理器控制，液晶显示、中文菜单，操作简单。同 时配有功能完备的数据处理软件。本机能够实现对蓄电池单独放电、单独充电及 自动完成整个放/充电过程。完全实现智能化。
目录
第一章 概 述 .....................................................1 第二章 主要功能及特点 .............................................1 第三章 技术参数 ...................................................2 第四章 系统结构示意图 .............................................3 第五章 注意事项 ...................................................4 第六章 安装说明 ...................................................5 第七章 显示菜单说明 ...............................................6 一、键盘说明 .......................................................6 二、智能蓄电池充/放电检测仪主菜单 ..................................6 三、电池放电菜单 ...................................................6 四、电池充电菜单 ...................................................7 五、电池活化参数 ...................................................8 六、其他设置 .......................................................9 七、实时数据菜单 ..................................................10 八、数据查询菜单 ..................................................11 第八章 操作说明 ..................................................12 一、放电操作说明 ..................................................12 二、充电操作说明： ................................................14 三、电池活化操作 ..................................................15 四、通迅传输操作 ..................................................16 第九章 数据处理软件安装 ...........................................17 第十章 售后服务 ...................................................22

蓄电池容量测试仪使用方法和标准
蓄电池容量测试仪是一种用于测试蓄电池容量的设备，其使用方法和标准是非常重要的，因为它们直接决定了测试结果的准确性和有效性。

首先，使用蓄电池容量测试仪之前，用户需要仔细阅读设备的使用说明书，了解具体的操作步骤和注意事项。

此外，需要确保测试环境符合标准要求，如温度、湿度等。

在进行具体测试时，首先需要将蓄电池充满电，并在其负载时长达到标准要求后，将其连接到测试仪上。

然后，根据设备的操作步骤进行测试，通常分为恒流放电和恒功率放电两种方式。

测试过程中需要注意监测蓄电池的电压和放电时间，以便计算出其准确的容量值。

在进行蓄电池容量测试时，需要按照国际标准进行，如IEC 60896、DIN 43539等。

这些标准涵盖了蓄电池容量测试的各个方面，如测试环境、测试方法、误差限制等，确保测试结果的准确性和可比性。

总之，蓄电池容量测试仪的正确使用方法和遵循标准是保证测试准确性和可靠性的关键。

在实际使用中，需要严格按照设备说明书和标准要求进行操作，以获得准确的测试结果。

目　录1．概述2．安全规则及注意事项3．国际电气符号4．产品图标及说明5．功能使用说明5-1 蓄电池电压类型选择5-2 蓄电池测试5-3 起动机系统启动负荷测试5-4 最大负载系统测试5-5 充电系统测试5-6 打印测试报告6. 常见问题6-1 此测试仪之测量原理？6-2 车上装了逆电流，是否会影响结果？6-3 此产品能准确预知电瓶何时失效吗？6-4 此产品测量出的CCA 值正确吗？6-5 此产品测试法与负载测试法之差异？7. 电瓶规格7-1 JIS码转换表7-2 DIN、EN型号对照表8. 汽车电池知多少8-1 不同类型的电池内阻不同8-2 电瓶的蓄电量多少，无法凭感觉来测量8-3 一常见的电池标准缩写意义 (1) (1) (2) (2)..................................................................3 .........................................................3 .....................................................................3 ...................................................6 ............................................................7 ..................................................................8 (10)........................................................................11 ......................................................11 ....................................11 ....................................11 .............................................11 (11)........................................................................12 ..................................................................12 (14)………………………………………………………15 ……………………………………………15 ……………………………15 …………………………………………161．概述 蓄电池检测仪为启动型铅酸蓄电池性能检测工具，及车辆启动过程，充电过程，用电负荷过程蓄电池性能测试工具,同时具有测试报告打印功能。

2
前言
PITE3980 智能放电负载仪
该仪器是专门针对蓄电池组进行核对性放电实验、容量测试、 电池组日常维护、工程验收以及其它直流电源带载能力的测试而设 计。采用最新的无线通讯技术，通过 PC 机监控软件可对蓄电池放电 过程进行实时监测，监控每节电池的放电过程。功耗部分采用新型 PTC 陶瓷电阻作为放电负载，完全避免了红热现象，安全可靠无污染。 整机由微处理器控制，液晶显示、中文菜单。外观设计新颖,体积小、 重量轻、移动方便。各种放电参数设定完成后，自动完成整个恒流 放电过程。完全实现智能化。使整个放电过程更安全。
PITE3980智能放电负载仪 使 用 说 明 书
深圳市普禄科智能检测设备有限公司
PITE3980 智能放电负载仪
目录 前 言........................................................................................................3 一、概述 .................................................................................................. 7 1.1 概述 ....................................................................................................7 1.2 功能特点 ............................................................................................7 1.3 工作示意图 ........................................................................................8 1.4 技术指标 .............................................................................................8 二、外形及结构 .................................................................................... 10 2.1 主机外形示意图 ..............................................................................10 2.2 整机配置 ...........................................................................................10 三、连接 ................................................................................................ 11 3.1 准备工作 ..........................................................................................11 3.2 主机连接 ..........................................................................................12 3.3 测试盒连接 ......................................................................................13 3.4 PC 机连接 ..........................................................................................16 3.5 运行 ..................................................................................................16 四、功能操作 ........................................................................................ 17 4.1 开机 ..................................................................................................17 4.2 本机放电 ..........................................................................................17 4.3 外设放电 ...........................................................................................23 4.4 充电监测 ...........................................................................................25 4.5 数据管理 ...........................................................................................25 4.6 参数管理 ..........................................................................................28 五、日常维护 ........................................................................................ 31 5.1 清洁维护 ..........................................................................................31 六、常见问题解答及使用技巧.............................................................. 32
