联轴器的基本知识与点检方法

电机联轴器找正的方法及标准（1）电机联轴器找正的方法及标准一、联轴器1、什么是联轴器：联轴器属于机械通用零部件范畴，用来联接不同机构中的两根轴（主动轴和从动轴）使之共同旋转以传递扭矩的机械零件。

在高速重载的动力传动中，有些联轴器还有缓冲、减振和提高轴系动态性能的作用。

联轴器由两半部分组成，分别与主动轴和从动轴联接。

一般动力机大都借助于联轴器与工作机相联接，是机械产品轴系传动最常用的联接部件。

20世纪后期国内外联轴器产品发展很快，在产品设计时如何从品种甚多、性能各异的各种联轴器中选用能满足机器要求的联轴器，对多数设计人员来讲，始终是一个困扰的问题。

常用联轴器有膜片联轴器鼓形齿式联轴器，万向联轴器，安全联轴器，弹性联轴器及蛇形弹簧联轴器。

2、联轴器工作原理及用途（1）联轴器功能用来把两轴联接在一起，机器运转时两轴不能分离，只有机器停车并将联接拆开后，两轴才能分离。

（2）联轴器的类型联轴器所联接的两轴，由于制造及安装误差，承载后的变形以及温度变化的影响等，会引起两轴相对位置的变化，往往不能保证严格的对中。

根据联轴器有无弹性元件、对各种相对位移有无补偿能力，即能否在发生相对位移条件下保持联接功能以及联轴器的用途等，联轴器可分为刚性联轴器，挠性联轴器和安全联轴器。

联轴器的主要类型、特点及其在作用类别在传动系统中的作用备注刚性联轴器：只能传递运动和转矩，不具备其他功能包括凸缘联轴器、套筒联轴器、夹壳联轴器等。

挠性联轴器：无弹性元件的挠性联轴器，不仅能传递运动和转矩，而且具有不同程度的轴向、径向、角向补偿性能包括齿式联轴器、万向联轴器、链条联轴器、滑块联轴器等。

有弹性元件的挠性联轴器，能传递运动和转矩；具有不同程度的轴向、径向、角向补偿性能；还具有不同程度的减振、缓冲作用，改善传动系统的工作性能,包括各种非金属弹性元件挠性联轴器和金属弹性元件挠性联轴器，各种弹性联轴器的结构不同，差异较大，在传动系统中的作用亦不尽相同.二、电机联轴器找正方法联轴器的找正是电动机安装的重要工作之一.找正的目的是在电动机工作时使主动轴和从动轴两轴中心线在同一直线上.找正的精度关系到机器是否能正常运转,对高速运转的机器尤其重要。

电机联轴器找正的方法及标准一、联轴器1、什么是联轴器：联轴器属于机械通用零部件范畴，用来联接不同机构中的两根轴（主动轴和从动轴）使之共同旋转以传递扭矩的机械零件。

在高速重载的动力传动中，有些联轴器还有缓冲、减振和提高轴系动态性能的作用。

联轴器由两半部分组成，分别与主动轴和从动轴联接。

一般动力机大都借助于联轴器与工作机相联接，是机械产品轴系传动最常用的联接部件。

20世纪后期国内外联轴器产品发展很快，在产品设计时如何从品种甚多、性能各异的各种联轴器中选用能满足机器要求的联轴器，对多数设计人员来讲，始终是一个困扰的问题。

常用联轴器有膜片联轴器鼓形齿式联轴器，万向联轴器，安全联轴器，弹性联轴器及蛇形弹簧联轴器。

2、联轴器工作原理及用途（1）联轴器功能用来把两轴联接在一起，机器运转时两轴不能分离，只有机器停车并将联接拆开后，两轴才能分离。

（2）联轴器的类型联轴器所联接的两轴，由于制造及安装误差，承载后的变形以及温度变化的影响等，会引起两轴相对位置的变化，往往不能保证严格的对中。

根据联轴器有无弹性元件、对各种相对位移有无补偿能力，即能否在发生相对位移条件下保持联接功能以及联轴器的用途等，联轴器可分为刚性联轴器，挠性联轴器和安全联轴器。

联轴器的主要类型、特点及其在作用类别在传动系统中的作用备注刚性联轴器：只能传递运动和转矩，不具备其他功能包括凸缘联轴器、套筒联轴器、夹壳联轴器等。

挠性联轴器：无弹性元件的挠性联轴器，不仅能传递运动和转矩，而且具有不同程度的轴向、径向、角向补偿性能包括齿式联轴器、万向联轴器、链条联轴器、滑块联轴器等。

有弹性元件的挠性联轴器，能传递运动和转矩；具有不同程度的轴向、径向、角向补偿性能；还具有不同程度的减振、缓冲作用，改善传动系统的工作性能,包括各种非金属弹性元件挠性联轴器和金属弹性元件挠性联轴器，各种弹性联轴器的结构不同，差异较大，在传动系统中的作用亦不尽相同.二、电机联轴器找正方法联轴器的找正是电动机安装的重要工作之一.找正的目的是在电动机工作时使主动轴和从动轴两轴中心线在同一直线上.找正的精度关系到机器是否能正常运转,对高速运转的机器尤其重要。

电机联轴器找正的方法及标准(总21页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除二、电机联轴器找正方法联轴器的找正是电动机安装的重要工作之一.找正的目的是在电动机工作时使主动轴和从动轴两轴中心线在同一直线上.找正的精度关系到机器是否能正常运转,对高速运转的机器尤其重要。

两轴绝对准确的对中是难以达到的,对连续运转的机器要求始终保持准确的对中就更困难.各零部件的不均匀热膨胀,轴的挠曲,轴承的不均匀磨损,机器产生的位移及基础的不均匀下沉等,都是造成不易保持轴对中的原因.因此,在设计机器时规定两轴中心有一个允许偏差值,这也是安装联轴器时所需要的.从装配角度讲，只要能保证联轴器安全可靠地传递扭矩，两轴中心允许的偏差值愈大，安装时愈容易达到要求。

但是从安装质量角度讲，两轴中心线偏差愈小，对中愈精确，机器的运转情况愈好，使用寿命愈长。

所以，不能把联轴器安装时两轴对中的允许偏差看成是安装者草率施工所留的余量。

1．电机联轴器找正时两轴偏移情况的分析电机安装时，联轴器在轴向和径向会出现偏差或倾斜，可能出现四种情况，如图1所示。

图1电机联轴器找正时可能遇到的四种情况根据图1所示对主动轴和从动轴相对位置的分析见表1。

表1电机联轴器偏移的分析2.测量方法安装电机时，一般是在电机中心位置固定并调整完水平之后，再进行联轴器的找正。

通过测量与计算，分析偏差情况，调整电动机轴中心位置以达到主动轴与从动轴既同心，又平行。

联轴器找正的方法有多种，常用的方法如下：（1）简单如图2所示。

用角尺和塞尺测量联轴器外圆各方位上的径向偏差，用塞尺测量两半联轴器端面间的轴向间隙偏差，通过分析和调整，达到两轴对中。

这种方法操作简单，但精度不高，对中误差较大。

只适用于电机转速较低，对中要求不高的联轴器的安装测量。

图2 角尺和塞尺的测量方法（2）用中心卡及塞尺的测量方法找正用的中心卡（又称对轮卡）结构形式有多种，根据联轴器的结构，尺寸选择适用的中心卡，常见的结构图3 所示。

电机联轴器找正的方法及标准一、联轴器1、什么是联轴器：联轴器属于机械通用零部件范畴，用来联接不同机构中的两根轴（主动轴和从动轴）使之共同旋转以传递扭矩的机械零件。

在高速重载的动力传动中，有些联轴器还有缓冲、减振和提高轴系动态性能的作用。

联轴器由两半部分组成，分别与主动轴和从动轴联接。

一般动力机大都借助于联轴器与工作机相联接，是机械产品轴系传动最常用的联接部件。

20世纪后期国内外联轴器产品发展很快，在产品设计时如何从品种甚多、性能各异的各种联轴器中选用能满足机器要求的联轴器，对多数设计人员来讲，始终是一个困扰的问题。

常用联轴器有膜片联轴器鼓形齿式联轴器，万向联轴器，安全联轴器，弹性联轴器及蛇形弹簧联轴器。

2、联轴器工作原理及用途（1）联轴器功能用来把两轴联接在一起，机器运转时两轴不能分离，只有机器停车并将联接拆开后，两轴才能分离。

（2）联轴器的类型联轴器所联接的两轴，由于制造及安装误差，承载后的变形以及温度变化的影响等，会引起两轴相对位置的变化，往往不能保证严格的对中。

根据联轴器有无弹性元件、对各种相对位移有无补偿能力，即能否在发生相对位移条件下保持联接功能以及联轴器的用途等，联轴器可分为刚性联轴器,挠性联轴器和安全联轴器。

联轴器的主要类型、特点及其在作用类别在传动系统中的作用备注刚性联轴器：只能传递运动和转矩，不具备其他功能包括凸缘联轴器、套筒联轴器、夹壳联轴器等。

挠性联轴器：无弹性元件的挠性联轴器，不仅能传递运动和转矩，而且具有不同程度的轴向、径向、角向补偿性能包括齿式联轴器、万向联轴器、链条联轴器、滑块联轴器等。

有弹性元件的挠性联轴器，能传递运动和转矩；具有不同程度的轴向、径向、角向补偿性能；还具有不同程度的减振、缓冲作用，改善传动系统的工作性能，包括各种非金属弹性元件挠性联轴器和金属弹性元件挠性联轴器，各种弹性联轴器的结构不同，差异较大，在传动系统中的作用亦不尽相同•二、电机联轴器找正方法联轴器的找正是电动机安装的重要工作之一.找正的目的是在电动机工作时使主动轴和从动轴两轴中心线在同一直线上.找正的精度关系到机器是否能正常运转，对高速运转的机器尤其重要。

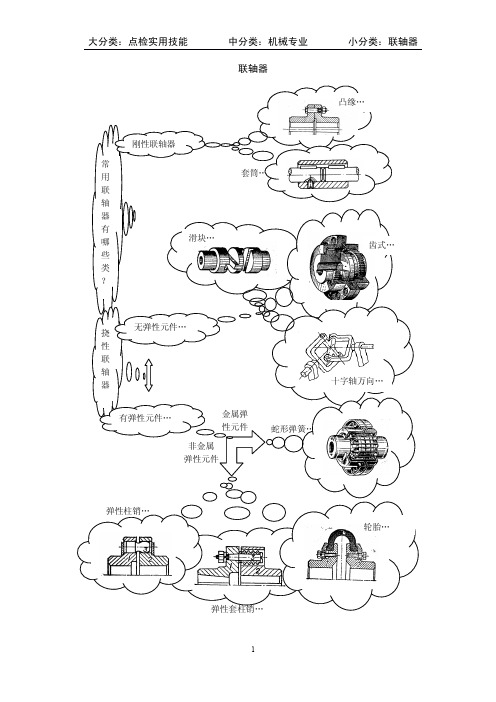

联轴器凸缘…滑块…齿式…十字轴万向…轮胎…1、联轴器的一般点检方法，主要是运转中的异音检查和停机后的解体检查。

2、联轴器停机时，应点检螺栓是否存在松动现象，并确认密封和润滑状况。

对联轴器进行解体时，则需对键等零件进行点检，注意键是否存在松动、键槽是否存在磨损；链条联轴器需检查链条和联轴器本体磨损情况；滑块式万向联轴器需检查铜滑块的磨损状况；弹性联轴器需检查弹性元件的劣化状况，如蛇形弹簧联轴器需检查表面是否存在裂纹或压痕等。

3、十字轴式万向联轴器（接轴）的日常检查和维护：1）日常检查与润滑：万向联轴器的使用寿命主要取决于十字轴支承轴承的寿命。

在日常维护中轴承和花键副等部位应定期加注润滑脂，以保证其得到良好的润滑，润滑脂应采用极压锂基脂。

注油前，应清扫油嘴的给脂口，避免加注过程中混入水和粉尘等异物，影响轴承的寿命。

2）维修和解体检查：正常工作的万向联轴器，维修期一般在一至两年或随主体设备进行维修，需要对万向联轴器解体检查。

在维修时，应仔细检查主要零部件，十字轴和轴承的滚动面是否有剥落、点蚀、压痕、磨损过大等现象。

常规检查项目为：轴承滚道、十字轴轴颈和滚子的磨损量或压痕>0.25mm 者需要更换；轴承端面与挡圈接触面的磨损量>0.35mm 者需要更换；花键副配合表面磨损量>0.35mm 者需要更换。

维修时调整垫、密封件、内卡环、螺栓原则上应全部更换。

轴承和十字轴不得在清洗其他零件的同一油槽中清洗，清洗时不允许采用汽油和钢丝刷。

在维修时，应对十字轴、轴承盖进行探伤检查。

十字轴式万向联轴器回装时，应将轴承转过一定的角度，以改善轴承的受力状态。

4、鼓形齿联轴器联轴器（接轴）的日常检查和维护：1）日常检查与润滑：在日常维护中应定期加注润滑脂，以保证鼓形齿得到良好的润滑，润滑脂应采用极压锂基脂。

联轴器法兰螺栓应定期检查是否松动，如发现松动则及时按照要求的拧紧力矩拧紧。

2）维修和解体检查：正常工作的鼓形齿联轴器，维修期一般在一年至两年或随主体设备进行维修，维修检查项目为：密封圈的磨损；鼓形齿面的磨损；伸缩型、贯穿型齿接轴系列花键副配合表面的磨损；贯穿型齿接轴系列的支架轴承的磨损；稀油润滑的润滑油品是否合格，各密封处的密封件是否损坏、漏油等。

联轴器找正方法详解_联轴器三表精确对中联轴器找正详解1、联轴器找正的目的凡通过联轴器对接的两个轴中心线不重合会使设备在运转过程中产生振动、引起轴承温度升高、磨损，甚至引起整台设备剧烈振动，一些零部件的瞬间损坏，导致设备发生故障不能正常工作。

故联轴器找正的目的主要有以下几个方面：1）最大可能减少两轴相错或相对倾斜过大所引起的振动和噪音。

2）避免轴与轴承间引起的附加径向载荷。

3）保证每根轴在工作中的轴向窜量不受到对方的阻碍。

2、联轴器的找正要求联轴器找正必须要达到两半联轴器是处于平行且同心的正确位置，这时两轴的中心线处于一条直线上。

可以通过在电机和减速机的支脚下用加减垫片的方法来调整。

在现场的实际调整过程中不可能达到两个半联轴器的中心线绝对在同一轴线上，所以在联轴器的安装、调整过程中就必须确定一个误差范围。

现把几种常用联轴器同轴度和端面间隙的调整标准进行整理。

3、联轴器找正的测量方法联轴器找正时主要测量其径向位移（或径向间隙）和角位移（或轴向间隙）。

利用直尺和塞尺测量径向位移，利用平面规和楔形间隙规测量角位移。

方法简单但精度不高，一般只用于不需要精确找正的粗糙低速机器。

利用中心卡和百分表测量联轴器的径向间隙和轴向间隙，适用于需要精确找正中心的精密仪器和高速机器，操作方便，精度高，应用广泛。

测量方法还有双表测量法、三表测量法（又称两点测量法）、五表测量法（又称四点测量法）和单表测量法。

热镀锌线上的测量方式主要采用双表测量法。

离心式压缩机主机联轴器三表精确对中找正联轴器三表精确对中找正，适用于需要精确对中或高速旋转的设备，例如汽轮机、离心式压缩机。

与联轴器二表对中找正不同，在与传动轴中心线等距离处，对称布置两块百分表同时读其轴向读数，可以消除传动轴手动盘车时轴向窜动对轴向读数的误差，提高测量精度。

但在百分表读数记录及计算上稍复杂，容易混淆。

现以00—3.1/0.93型ＣＯ2离心式压缩机增速器高速轴与压缩机主机轴联轴器的对中找正为实例，对此加以阐述。

联轴器的基础知识大全在工作过程中，使两轴始终处于联接状态的称联轴器。

一、联轴器2•功用联轴器通常用来联接两轴并在其间传递运动和转矩；具有吸收振动和缓和冲击的能力：可以作为一种安全装置用来防止被联接件承受过大的载荷，起到过载保护的作用：用联轴器联接轴时只有在机器停止运转，经过拆卸后才能使两轴分离。

2•分类要求固左联轴器：要求被联接的两轴中心线严格对中；可移式联轴器：允许两轴有一泄的安装误差。

弹性联轴器：苴中的弹性元件材料不同'能在一定范用内补偿两轴线间的位移，还有缓冲减震的作用。

5位移补偿联轴器所联接的两轴，由于制造及安装误差、承载后的变形、轴承磨损、回转零件不平衡以及温度变化的影响，两轴的轴线往往存在着某种程度的相对位移与偏斜；联轴器要从结构上采取各种不同的措施，使联轴器具有补偿各种偏移量的性能，否则就会在轴、联轴器、轴承设计中引起附加载荷，导致工作情况恶化。

两轴间的位移种类有：轴向位移、径向位移、偏角位移和综合位移。

二、固定式刚性联轴器[•结构特点A.结构简单丿维护方便，能传递较大的扭矩：B.但对被联接的两轴间的相对位移缺乏补偿能力；C对两轴的对中性要求很髙，若两轴线发生相对位移丿就会在轴、联轴器和轴承上引起附加载荷和严重磨损，严重影响轴与轴承的正常工作；此外，在传递载荷时不能缓和冲击和吸收振动。

2•应用场合低速、大转矩、载荷平稳、短而刚性好的轴的连接5种类凸缘联轴器和套简联轴器两种。

4•凸缘联轴器结构特点A.组成：两个带凸缘的半联轴器和一组螺栓：B.工作原理：两个带凸缘的半联轴器用键分别于两轴连接，然后用螺栓把两个半联轴器连接成一体，以传递运动和转矩。

C对中方式：丄、通过分别具有凸肩和凹槽的两个半联轴器的相互嵌合来对中，半联轴器采用普通螺栓联接；（靠预紧普通螺栓在凸缘边接触表而产生的摩擦力传递力矩：用钱制孔螺栓对中，靠螺杆承受挤压与剪切传递力矩。

）2、两个半联轴器都制出凸肩，共同与一个剖分环配合而实现对中。
