中石油华东《电机与拖动基础》2015年秋学期在线作业(二)满分答案

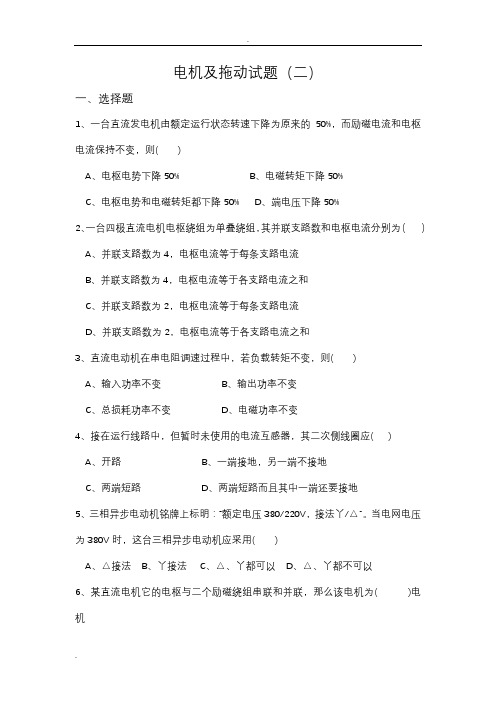

电机及拖动试题（二）一、选择题1、一台直流发电机由额定运转状态转速降落为本来的50%，而励磁电流和电枢电流保持不变，则 ()A、电枢电势降落50%B、电磁转矩降落 50%C、电枢电势和电磁转矩都降落50%D、端电压降落 50%2、一台四极直流电机电枢绕组为单叠绕组，其并联支路数和电枢电流分别为（）A、并联支路数为4，电枢电流等于每条支路电流B、并联支路数为 4，电枢电流等于各支路电流之和C、并联支路数为 2，电枢电流等于每条支路电流D、并联支路数为2，电枢电流等于各支路电流之和3、直流电动机在串电阻调速过程中，若负载转矩不变，则()A、输入功率不变B、输出功率不变C、总消耗功率不变D、电磁功率不变4、接在运转线路中，但临时未使用的电流互感器，其二次侧线圈应()A、开路B、一端接地，另一端不接地C、两端短路D、两端短路并且此中一端还要接地5、三相异步电动机铭牌上注明：“额定电压380/220V，接法丫 / △”。

当电网电压为380V 时，这台三相异步电动机应采纳()A、△接法B、丫接法C、△、丫都可以D、△、丫都不可以6、某直流电机它的电枢与二个励磁绕组串通和并联，那么该电机为()电机A、他励B、并励C、复励D、串励7、某台三相变压器，容量是3000 千伏安，如原边电压为10 千伏，则原边电流约为 ()安A、300B、C、、608、变压器的变比与原、副边的()A、电压成反比B、电流成正比C、匝数成反比D、电压成正比9、假如某三相异步电动机的极数为 4 级，同步转速为1800 转/ 分，那么三相电流的频率为 ()A、50 赫兹B、 60 赫兹C、45 赫兹D、30 赫兹10、一台他励直流电动机拖动恒转矩负载，当电枢电压降低时，电枢电流和转速将()A、电枢电流减小、转速减小B、电枢电流减小、转速不变C、电枢电流不变、转速减小D、电枢电流不变、转速不变11、有一电力拖动系统拖动恒转矩负载运转，已知负载转矩为150Nm，系统消耗转矩为 30Nm，当系统匀速上涨和降落时，电机的输出转矩为：（）A、上涨时转矩为180Nm，降落时转矩为150NmB、上涨时转矩为 180Nm，降落时转矩为 120NmC、上涨时转矩为 150Nm，降落时转矩为 150NmD、上涨时转矩为150Nm，降落时转矩为120Nm12、一台直流电动机起动时，励磁回路应当()A、与电枢回路同时接入B、比电枢回路后接入C、比电枢回路先接入D、无先后次序13、一台变压器在工作时，有可能使额定电压变化率为零，这时的负载性质可能是()A、电阻性负载B、电容性负载C、电阻电容性负载D、电阻电感性负载14、一台额定运转的三相异步电动机，当电网电压降低10%时，电动机的转速将 ()A、上涨B、降低C、不变D、停止转动15、当直流电机定子与电枢之间的空气隙增大时，直流电机的()A、磁阻减少B、磁阻增大C、磁阻不变D、电流减少，转矩增大16、某直流电机 2P=4,S=K=Z=17，那么它的合成节距 Y=()A、4B、2C、 6D、817、一台单相变压器，假如它的变压比为20，当它正常工作时，副边电流为100A，那么它的原边绕组中的电流应为()安A、5B、、50D、18、改变三相异步电动机转向的方法是()A、改变电源频率B、改变电源电压C、改变定子绕组中电流的相序D、改变电机的工作方式19、R、L、C 三个理想原件串通，若Xc＞Xl 则电路中的电压、电流关系是()A、同样B、反向C、 u 超前 iD、I 超前 u20、图 2— 3 电路中， 6Ω电阻耗费的功率 P 为（）A、 2WB、3WC、4WD、6W二、填空题1、直流电动机改变线圈中电流方向是和完成的。

《电机与拖动基础》习题解答.docx《电机与抱助基珊》习题解答第一章直流电机原理P33 1-21-台并励肓流发电机P V = 16W, S=230V,/厂69.6A,g=1600r/min,电枢冋路电阻R 厂0.128Q,励磁冋路电阻心=1500,额定效率仏=85.5%. 试求额定T 作状态下的励磁电流、电枢电流、电枢电动势、电枢铜耗、输入功率、电磁功率。

解：/炉=字=瞥R.53A仃厂/斗+/外=69.6+1.53=71.13/1K （ 1J\JE (I N =U N + I aN R a =230+ 71.13x0.128 =239.1 VPcua = /^2 /?a = 71.132 x0.128=647.6W E aN 7,jV = 239.1 x 71.13 = 17kW1-29并励有流发电机P N =7.5kW, U N =220V, I n =40.GA, n N =3000r/min,Ra=0.213定励磁电流/刖=0.683A,不计附加损耗，求电机工作在额定状态下的电枢电流、额定效率、输出转矩、电枢铜耗、励磁铜耗、空载损耗、电磁功率、电磁转矩及空载转矩。

解：I a = I N ? /刖=40.6-0.683=40/1Pi=U N g = 220 X 40.6 =8932W^=7X 100%=^X ,00%=84%p (^=//Ra=402x0.213=341 IVp cuf =［建? R 『=U “= 220 x 0.683 =1501^P O = P\—P N — %厂 P 呵=8932 - 7500-341-150 = 941P 厂 P\— P cua 一 Pc U f = 8932 - 341 -150 = 8441 W C9550 也~=9550 冬丝=27N -mzz v 3000 7； =T-T 2 =27-24=3 N ? m第二章电力拖动系统的动力学P482-9负载的机械特性又哪几种主要类型？各有什么特点？答：负载的机械特性有：恒转矩负载特性、风机、泵类负载特性以及恒功率负载特性，其中恒转矩负载特性又有反抗性恒转矩负载与位能性恒转矩负载，反抗性负载转矩的特点是它的绝对值大小不变，但作用方向总是与旋转方向相反，是阻碍运动的制动性转矩，而位能性转矩的特点是转输出功率p 1N = ^L16 1685.5% 85.5%7； =9550厶 5 =9550x^-=24/V ?加3000 Rf220-0.683= 322Q矩绝对值大小恒定不变，而作用方向也保持不变。

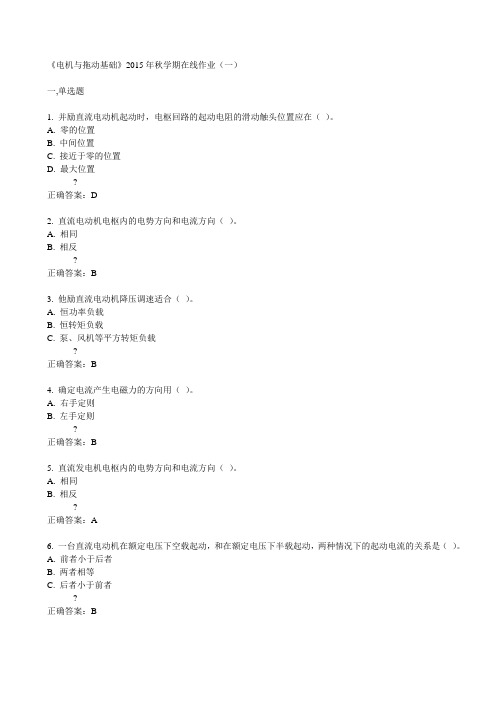

《电机与拖动基础》2015年秋学期在线作业（一）
一,单选题
1. 并励直流电动机起动时，电枢回路的起动电阻的滑动触头位置应在（）。

A. 零的位置
B. 中间位置
C. 接近于零的位置
D. 最大位置
?
正确答案：D
2. 直流电动机电枢内的电势方向和电流方向（）。

A. 相同
B. 相反
?
正确答案：B
3. 他励直流电动机降压调速适合（）。

A. 恒功率负载
B. 恒转矩负载
C. 泵、风机等平方转矩负载
?
正确答案：B
4. 确定电流产生电磁力的方向用（）。

A. 右手定则
B. 左手定则
?
正确答案：B
5. 直流发电机电枢内的电势方向和电流方向（）。

A. 相同
B. 相反
?
正确答案：A
6. 一台直流电动机在额定电压下空载起动，和在额定电压下半载起动，两种情况下的起动电流的关系是（）。

A. 前者小于后者
B. 两者相等
C. 后者小于前者
?
正确答案：B。

一、选择题1.如果变压器的铁心绝缘损坏，变压器的铁耗将：（）A 增加B 不变C 降低2.变压器的 [ ]可以求得变压器的阻抗电压。

A．空载试验B．耐压试验C．功率因数测量D．短路试验3.变压器铭牌上的额定容量是指：[ ]A．有功功率B．最大功率C．无功损耗D．视在功率4.直流并励电动机起动时，电枢回路的起动电阻阻值应置于（）A．零的位置B．中间位置C．接近于零的位置D．最大位置5.同步电机中参数Xq″表示为（）A．交轴同步电抗B．交轴暂态电抗C．交轴次暂态电抗D．交轴漏抗的情况下，若逐渐减小励磁电流，则电枢电6.并联于大电网上的同步发电机，当运行于cos=1流是（）A．逐渐增大B．逐渐减小C．先增大后减小D．先减小后增大7.三相同步发电机在与电网并联时，必须满足一些条件，但首先必须绝对满足的条件是（）A．相序相同B．电压相等C．频率相等D．励磁方式相同8.三相异步电动机电磁转矩的大小正比于（）A．电磁功率B．输出功率C．输入功率D．转子铜耗9.异步电动机的功率因数（）A．总是超前的B．总是滞后的C．负载大时超前，负载小时滞后D．负载小时超前，负载大时滞后10.一台绕线式异步电动机，若增加转子回路电阻，而负载转矩不变时，转速将（）A．增大B．减小C．不变D．不能稳定11.三相异步电动机对应最大转矩的转差率Sm（）A．与转子电阻有关B．与电源电压有关C．与负载大小有关D．与极对数有关12.三相异步电动机最大转矩（）A．与转子电阻无关B．与电源电压无关C．与电源频率无关D．与短路电抗无关13.三相异步电动机，定子通入频率为f l的电流，转差率为s时，其转子电势频率f2为（）A．f2=f1B．f2=0C．f2=∞D．f2=sf114.交流绕组一个整距线圈磁势的空间分布为（）A．短形波B．尖顶波C．梯形波D．正弦波15.变压器的一次侧匝数增加10％，其它条件不变，则变压器的主磁通（）A．不变B．增大C．减小D．近似不变16.变压器短路试验时的损耗（）A．全部为铜耗B．主要为铜耗C．全部为铁耗D．主要为铁耗，铜耗可以忽略。

电机及拖动试题（二）一、选择题1、一台直流发电机由额定运行状态转速下降为原来的50%，而励磁电流和电枢电流保持不变，则( )A、电枢电势下降50%B、电磁转矩下降50%C、电枢电势和电磁转矩都下降50%D、端电压下降50%2、一台四极直流电机电枢绕组为单叠绕组，其并联支路数和电枢电流分别为（）A、并联支路数为4，电枢电流等于每条支路电流B、并联支路数为4，电枢电流等于各支路电流之和C、并联支路数为2，电枢电流等于每条支路电流D、并联支路数为2，电枢电流等于各支路电流之和3、直流电动机在串电阻调速过程中，若负载转矩不变，则( )A、输入功率不变B、输出功率不变C、总损耗功率不变D、电磁功率不变4、接在运行线路中，但暂时未使用的电流互感器，其二次侧线圈应( )A、开路B、一端接地，另一端不接地C、两端短路D、两端短路而且其中一端还要接地5、三相异步电动机铭牌上标明：“额定电压380/220V，接法丫/△”。

当电网电压为380V时，这台三相异步电动机应采用( )A、△接法B、丫接法C、△、丫都可以D、△、丫都不可以6、某直流电机它的电枢与二个励磁绕组串联和并联，那么该电机为( )电机A、他励B、并励C、复励D、串励7、某台三相变压器，容量是3000千伏安，如原边电压为10千伏，则原边电流约为( )安A、300B、86.6C、173.2D、608、变压器的变比与原、副边的( )A、电压成反比B、电流成正比C、匝数成反比D、电压成正比9、如果某三相异步电动机的极数为4级，同步转速为1800转/分，那么三相电流的频率为( )A、50赫兹B、60赫兹C、45赫兹D、30赫兹10、一台他励直流电动机拖动恒转矩负载，当电枢电压降低时，电枢电流和转速将( )A、电枢电流减小、转速减小B、电枢电流减小、转速不变C、电枢电流不变、转速减小D、电枢电流不变、转速不变11、有一电力拖动系统拖动恒转矩负载运行，已知负载转矩为150 N•m，系统损耗转矩为30 N•m，当系统匀速上升和下降时，电机的输出转矩为：（）A、上升时转矩为180 N•m，下降时转矩为150 N•mB、上升时转矩为180 N•m，下降时转矩为120 N•mC、上升时转矩为150 N•m，下降时转矩为150 N•mD、上升时转矩为150 N•m，下降时转矩为120 N•m12、一台直流电动机起动时，励磁回路应该( )A、与电枢回路同时接入B、比电枢回路后接入C、比电枢回路先接入D、无先后次序13、一台变压器在工作时，有可能使额定电压变化率为零，这时的负载性质可能是( )A、电阻性负载B、电容性负载C、电阻电容性负载D、电阻电感性负载14、一台额定运行的三相异步电动机，当电网电压降低10%时，电动机的转速将( )A、上升B、降低C、不变D、停止转动15、当直流电机定子与电枢之间的空气隙增大时，直流电机的( )A、磁阻减少B、磁阻增大C、磁阻不变D、电流减少，转矩增大16、某直流电机2P=4,S=K=Z=17，那么它的合成节距Y=( )A、4B、2C、6D、817、一台单相变压器，如果它的变压比为20，当它正常工作时，副边电流为100A，那么它的原边绕组中的电流应为( )安A、 5B、 0.2C、 50D、 2.518、改变三相异步电动机转向的方法是( )A、改变电源频率B、改变电源电压C、改变定子绕组中电流的相序D、改变电机的工作方式19、R、L、C三个理想原件串联，若Xc＞Xl则电路中的电压、电流关系是 ( )A、相同B、反向C、u超前iD、I超前u20、图2—3电路中，6Ω电阻消耗的功率P为（）A、2WB、3WC、4WD、6W二、填空题1、直流电动机改变线圈中电流方向是和完成的。

第二章2-2 变压器为什么不能直接改变直流电的电压等级，而能改变交流电的电压等级，其原理是什么?答：因为只有变化的磁通才能在线圈中感应出电势，变压器不能用来变换直流电压。

因为若是变压器一次绕组接直流电源，所产生的主磁通是恒定磁通，即不会在变压器一、二次绕组中产生感应电动势，二次绕组的输出电压为零，输出功率也为零。

2-4 一台频率为50Hz 、额定电压为220V/110V 的变压器，如果接在60Hz 电网上运行，如果额定电压不变，则主磁通、励磁电流会如何变化? 答：根据变压器一次侧的电压平衡方程1N 111m 4.44U E f N Φ≈=150Hz f =时，1Nm5014.4450U N Φ=⨯；160Hz f =时，1N m6014.4460U N Φ=⨯，所以m60m5056ΦΦ=即主磁通为原来的5/6。

若不考虑磁路的饱和效应，主磁通与空载电流（励磁电流）成正比，空载电流将减小。

2-9 变压器在做空载试验时为什么通常在低压侧进行，而在做短路实验时又在高压侧进行? 答：在做变压器空载实验时，为了便于测量同时安全起见，应当在变压器低压侧加电源电压，让高压侧开路。

在实验过程中应当将激磁电流由小到大递升到1.15NU 左右时，只能一个方向调节，中途不得有反方向来回升降。

否则，由于铁芯的磁滞现象，会影响测量的准确性。

在做变压器短路实验时，电流较大，外加电压很小，为了便于测量，通常在高压侧加电压，将低压侧短路。

在实验过程中应注意为了避免过大的短路电流，短路实验在较低的电压下进行，通常以短路电流达到额定值为限；外加电压应从零开始逐渐增大，直到短路电流约等于1.2倍额定电流；在实验过程中要注意变压器的温升。

2-12 一台三相变压器，额定容量750N S KVA =，额定电压12/10/0.4N N U U KV =，采用Y ，d 连接，试求：（1）一、二次侧的额定电流；（2）一、二次侧绕组的额定电压和额定电流。

电机拖动基础试题及答案《电机与拖动基础》试题库及答案第一部分直流电机一、填空题：1、并励直流发电机自励建压的条件是_______;_______;_______。

(主磁路存在剩磁；并联在电枢两端的励磁绕组极性要正确，使励磁电流产生的补充磁通方向与剩磁磁通方向相同；励磁回路的总电阻必须小于临界电阻)2、可用下列关系来判断直流电机的运行状态，当_______时为电动机状态，当_______时为发电机状态。

（Ea〈U；Ea〉U）3、直流发电机的绕组常用的有_______和_______两种形式，若要产生大电流，绕组常采用_______绕组。

（叠绕组；波绕组；叠）4、直流发电机电磁转矩的方向和电枢旋转方向_______，直流电动机电磁转矩的方向和电枢旋转方向_______。

（相反；相同）5、单迭和单波绕组，极对数均为p时，并联支路数分别是_______，_______。

（2p；2）6、直流电机的电磁转矩是由_______和_______共同作用产生的。

（每极气隙磁通量；电枢电流）7、直流电机电枢反应的定义是_______，当电刷在几何中线时，电动机产生_______性质的电枢反应，其结果使_______和_______，物理中性线朝_______方向偏移。

（电枢磁动势对励磁磁动势的作用；交磁；气隙磁场产生畸变；对主磁场起附加去磁作用）二、判断题1、一台并励直流发电机，正转能自励，若反转也能自励。

（）（F）2、一台直流发电机，若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。

（）（T）3、一台并励直流电动机，若改变电源极性，则电机转向也改变。

（F）4、直流电动机的电磁转矩是驱动性质的，因此稳定运行时，大的电磁转矩对应的转速就高。

（）（F）三、选择题1、直流发电机主磁极磁通产生感应电动势存在于（）中。

（1）（1）电枢绕组；（2）励磁绕组；（3）电枢绕组和励磁绕组2、直流发电机电刷在几何中线上，如果磁路不饱和，这时电械反应是（）（3）（1）去磁；（2）助磁；（3）不去磁也不助磁。

《电机与拖动基础》作业试题有答案一、单选题1.直流发电机主磁极磁通产生感应电动势存在于中。

A.电枢绕组B.励磁绕组C.电枢绕组和励磁绕组2.当电动机的电枢回路铜损耗比电磁功率或轴机械功率都大时，这时电动机处于A.能耗制动状态B.反接制动状态C.回馈制动状态3.工作于过励状态的同步调相机，其电枢反应主要是A.交轴电枢反应B.去磁的直轴电枢反应C.增磁的直轴电枢反应4.电力拖动系统运动方程式中的GD2反映了A.旋转体的重量与旋转体直径平方的乘积，它没有任何物理意见B.系统机械惯性的大小，它是一个整体物理量C.系统储能的大小，但它不是一个整体物理量5.一台变压器原边接在额定电压的电源上，当副边带纯电组负载时，则从原边输入的功率A.只包含有功功率B.只包含无功功率C.既有有功功率，又有无功功率D.为零6.变压器空载损耗A.全部为铜损耗B.全部为铁损耗C.主要为铜损耗D.主要为铁损耗7.他励直流电动机的人为特性与固有特性相比，其理想空载转速和斜率均发生了变化，那么这条人为特性一定是A.串电阻的人为特性B.降压的人为特性C.弱磁的人为特性8.三相异步电动机拖动恒转矩负载，当进行变极调速时，应采用的联结方式为―YYB.―YYC.正串Y―反串Y9.直流电动机采用降低电源电压的方法起动，其目的是A.为了使起动过程平稳B.为了减小起动电流C.为了减小起动转矩10.他励直流电动机拖动恒转矩负载进行串电阻调速，设调速前、后的电枢电流分别为I1和I2，那么=I2>I211.三相异步电动机带恒转矩负载运行，如果电源电压下降，当电动机稳定运行后，此时电动机的电磁转矩A.下降B.增大C.不变D.不定12.三相异步电动机能画出像变压器那样的等效电路是由于A.它们的定子或原边电流都滞后于电源电压B.气隙磁场在定、转子或主磁通在原、副边都感应电动势C.它们都有主磁通和漏磁通D.它们都由电网取得励磁电流二、判断题1.磁场中穿过某一截面积A的总磁感线数称为通过该面积的磁通量，简称磁通。

电机与拖动基础第一章电机的基本原理 (1)第二章电力拖动系统的动力学基础 (6)第三章直流电机原理 (12)第四章直流电机拖动基础 (14)第五章变压器 (29)第六章交流电机的旋转磁场理论 (43)第七章异步电机原理 (44)第八章同步电机原理 (51)第九章交流电机拖动基础 (61)第十章电力拖动系统电动机的选择 (73)第一章 电机的基本原理1-1 请说明电与磁存在哪些基本关系，并列出其基本物理规律与数学公式。

答：电与磁存在三个基本关系，分别是（1）电磁感应定律：如果在闭合磁路中磁通随时间而变化，那么将在线圈中感应出电动势。

感应电动势的大小与磁通的变化率成正比，即tΦN e d d -= 感应电动势的方向由右手螺旋定则确定，式中的负号表示感应电动势试图阻止闭合磁路中磁通的变化。

（2）导体在磁场中的感应电动势：如果磁场固定不变，而让导体在磁场中运动，这时相对于导体来说，磁场仍是变化的，同样会在导体中产生感应电动势。

这种导体在磁场中运动产生的感应电动势的大小由下式给出Blv e =而感应电动势的方向由右手定则确定。

（3）载流导体在磁场中的电磁力：如果在固定磁场中放置一个通有电流的导体，则会在载流导体上产生一个电磁力。

载流导体受力的大小与导体在磁场中的位置有关，当导体与磁力线方向垂直时，所受的力最大，这时电磁力F 与磁通密度B 、导体长度l以及通电电流i 成正比，即Bli F =电磁力的方向可由左手定则确定。

1-2 通过电路与磁路的比较，总结两者之间哪些物理量具有相似的对应关系（如电阻与磁阻），请列表说明。

答：磁路是指在电工设备中，用磁性材料做成一定形状的铁心，铁心的磁导率比其他物质的磁导率高得多，铁心线圈中的电流所产生的磁通绝大部分将经过铁心闭合，这种人为造成的磁通闭合路径就称为磁路。

而电路是由金属导线和电气或电子部件组成的导电回路，也可以说电路是电流所流经的路径。

磁路与电路之间有许多相似性，两者所遵循的基本定律相似，即KCL：在任一节点处都遵守基尔霍夫第一定律约束；KVL：在任一回路中都遵守基尔霍夫第二定律；另外，磁路与电路都有各自的欧姆定律。

电机与拖动基础试题及答案第二部分直流电动机的电力拖动一、填空题：1、他励直流电动机的固有机械特性是指在_______条件下，_______和_______的关系。

（U=UN 、φ=ΦN ，电枢回路不串电阻；n ；Tem2、直流电动机的起动方法有____ ___。

（降压起动、电枢回路串电阻起动）3、如果不串联制动电阻，反接制动瞬间的电枢电流大约是电动状态运行时电枢电流的_______倍。

（2）4、当电动机的转速超过_______时，出现回馈制动。

（理想空载转速）5、拖动恒转转负载进行调速时，应采_______调速方法，而拖动恒功率负载时应采用_______调速方法。

（降压或电枢回路串电阻；弱磁）1、直流电动机的人为特性都比固有特性软。

（）（F ）2、直流电动机串多级电阻起动。

在起动过程中，每切除一级起动电阻，电枢电流都将突变。

（）（T ）3、提升位能负载时的工作点在第一象限内，而下放位能负载时的工作点在第四象限内。

（）（T ）4、他励直流电动机的降压调速属于恒转矩调速方式，因此只能拖动恒转矩负载运行。

（）（F ）5、他励直流电动机降压或串电阻调速时，最大静差率数值越大，调速范围也越大。

（）（T ）三、选择题 1、电力拖动系统运动方程式中的GD2反映了：（2）（1）旋转体的重量与旋转体直径平方的乘积，它没有任何物理意见；（2）系统机械惯性的大小，它是一个整体物理量；（3）系统储能的大小，但它不是一个整体物理量。

2、他励直流电动机的人为特性与固有特性相比，其理想空载转速和斜率均发生了变化，那么这条人为特性一定是：（3）（1）串电阻的人为特性；（2）降压的人为特性；（3）弱磁的人为特性。

3、直流电动机采用降低电源电压的方法起动，其目的是：（2）（1）为了使起动过程平稳；（2）为了减小起动电流；（3）为了减小起动转矩。

4、当电动机的电枢回路铜损耗比电磁功率或轴机械功率都大时，这时电动机处于：（2）（1）能耗制动状态；（2）反接制动状态；（3）回馈制动状态。
