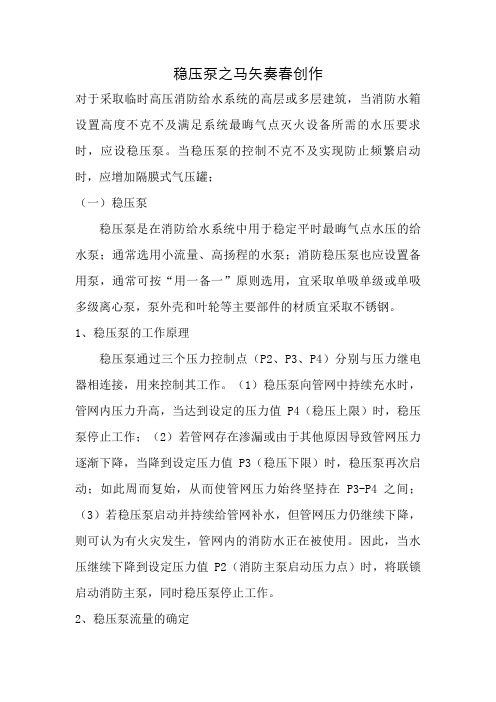

稳压泵之马矢奏春创作对于采取临时高压消防给水系统的高层或多层建筑，当消防水箱设置高度不克不及满足系统最晦气点灭火设备所需的水压要求时，应设稳压泵。
当稳压泵的控制不克不及实现防止频繁启动时，应增加隔膜式气压罐；（一）稳压泵稳压泵是在消防给水系统中用于稳定平时最晦气点水压的给水泵；通常选用小流量、高扬程的水泵；消防稳压泵也应设置备用泵，通常可按“用一备一”原则选用，宜采取单吸单级或单吸多级离心泵，泵外壳和叶轮等主要部件的材质宜采取不锈钢。
1、稳压泵的工作原理稳压泵通过三个压力控制点（P2、P3、P4）分别与压力继电器相连接，用来控制其工作。
（1）稳压泵向管网中持续充水时，管网内压力升高，当达到设定的压力值P4（稳压上限）时，稳压泵停止工作；（2）若管网存在渗漏或由于其他原因导致管网压力逐渐下降，当降到设定压力值P3（稳压下限）时，稳压泵再次启动；如此周而复始，从而使管网压力始终坚持在P3-P4之间；（3）若稳压泵启动并持续给管网补水，但管网压力仍继续下降，则可认为有火灾发生，管网内的消防水正在被使用。
因此，当水压继续下降到设定压力值P2（消防主泵启动压力点）时，将联锁启动消防主泵，同时稳压泵停止工作。
2、稳压泵流量的确定消防给水系统消防稳压泵的设计流量不该小于消防给水系统管网的正常泄漏量和习题自动启动流量，当没有管网渗漏量数据时，稳压泵的设计流量宜按消防给水设计流量的1%-3%计算，且不宜小于1L/s；消防给水系统所采取报警阀压力开关等自动启动流量应根据产品确定。
3、稳压泵设计压力的确定（1）稳压泵的设计压力应满足系统自动启动和管网充满水的要求；（2）稳压泵的设计压力应坚持系统自动启泵压力设置点处的压力在准工作状态时大于系统设置自动启泵压力，且增加值宜为0.07-0.1Mpa；（3）稳压泵的设计压力应坚持系统最晦气点处水灭火设施在准工作状态时的静水压力大于0.15MPa；4、稳压泵的供电要求消防稳压泵的供电要求同消防泵的供电要求。
气压罐的工作原理压力罐主要由气门盖、充气口、气囊、碳钢罐体、法兰盘组成，当其连接到水系统上时，主要起一个蓄能器的作用，当系统水压力大于膨胀罐碳钢罐体于气囊之间的氮气压力时，系统水会在系统压力的作用下挤入膨胀罐气囊内，这样一是会压缩罐体于气囊之间的氮气，使其体积减小，压力增大；二是会增加系统整个水的容纳空间，使系统压力减小，直到系统水的压力和罐体于气囊之间的氮气压力达到新的平衡才停止进水。
当系统水压力小于膨胀罐内气体压力时，气囊内的水会在罐体于气囊之间的氮气的压力作用下挤出，补回到系统，系统水容积减小压力上升，罐体于气囊之间的氮气体积增大压力下降，直到两者达到新的平衡，水停止从气囊挤压回系统，压力罐起到调节系统压力波动的作用。
结构图如下：罐体于气囊之间是出厂时预充的氮气，罐体外面为烤漆层，进出水口直接用三通或金属软管连接到系统，排气阀接口可及时排出系统和气囊内的水溢出的空气，也可用闸阀直接关死，以免水从顶部溢出，防尘帽下面是充/放气口，可补充氮气或放掉一部分气体。
无负压供水和变频供水无负压供水设备是水源都是从蓄水池中来，这样自来水的压力就被卸掉了，而且蓄水池需要二次消毒设备。
无负压给水设备系直接利用自来水管网压力的一种叠压式供水方式，卫生、节能、综合投资小。
安装调试后，自来水管网的水首先进入稳流罐，并通过真空消除器将罐内的空气自动排除。
当安装在设备出口的压力传感器检测到自来水管网压力满足供水要求时，系统不经过加压泵直接供给；当自来水管网压力不能满足供水要求时，检测压力差额，由加压泵差多少、补多少；当自来水管网水量不足时，空气由真空消除器进入稳流罐破坏罐内真空，即可自动抽取稳流罐内的水供给，并且管网内不产生负压。
变频恒压供水设备，既能利用自来水管道的原有压力，又能利用足够的储存水量缓解高峰用水，且不会对自来水管道产生吸力。
二次加压供水设备广泛应用在自来水管网压力不足的场合。
按水泵(离心式水泵，下同)与管道连接方式的不同，供水方式可分为2种：①水箱—水泵加压供水；②管道泵加压供水。
\之蔡仲巾千创作
产品简介：工作原理：隔膜式气压罐是由钢质外壳，橡胶隔膜内胆构成的储能器件，橡胶隔膜把水室和气室完全隔开，当外界有压力的水充入隔膜式气压水罐的内胆时罐内的空气被压缩，根据波义耳气体定律，气体受到压缩后体积变小，压力升高储存能量，压缩气体膨胀可以将橡胶隔膜内的水压出罐体。
适应范围：
隔膜式气压罐广泛应用于中央空调循环水稳压，蒸水供应膨胀系统，采暖统循环水补水稳压，消防给水系统补水稳压，变频给水稳压，锅炉补水，气压式给水等场合。
设备特点：
• 罐内部隔膜结构包管了水不与罐壁接触，因此罐壁内部无锈蚀，外部无凝露现象，使用寿命大大延长。
• 橡胶隔膜可舒张 20 万次以上，充气后可长期使用。
• 可以有效的平缓水系统中的压力动摇，减少水泵的起停频率。
• 隔膜为食品级天然橡胶隔膜可以应用在饮用水系统中。
产品规格及技术性能
隔膜式气压罐工作形态
SQL系列立式隔膜式气压罐技术性能参数表
注：①供水量栏小流量值―指每小时水泵启动6次，供水量栏最大值－指每小时水泵启动10次。
②为供水平安可靠，每小时水泵启动次数最好在6次以下。
SQW系列卧式隔膜式气压罐技术性能参数表
默认分。
室内外消防给水系统消防给水设施消防给水设施包括消防水源（消防水池）、消防水泵、消防增（稳）压设施（消防气压罐）、消防水箱、水泵接合器和消防给水管网等。
一、消防水泵消防水泵是通过叶轮的旋转将能量传递给水，从而增加了水的动能、压能，并将其输送到灭火设备处，以满足各种灭火设备的水量、水压要求，它是消防给水系统的心脏。
目前消防给水系统中使用的水泵多为离心泵，因为该类水泵具有适应范围广、型号多、供水连续、可随意调节流量等优点。
这里的消防水泵主要指水灭火系统中的消防给水泵，如消火栓泵、喷淋泵、消防转输泵等。
（一）设置要求消防水泵是指在消防给水系统中（包括消火栓系统、喷淋系统、和水幕系统等）用于保证系统给水压力和水量的给水泵。
消防转输泵是指在串联消防泵给水系统和重力消防给水系统中用于提升水源至中间水箱或消防高位水箱的给水泵。
在临时高压消防给水系统、稳高压消防给水系统中均需设置消防泵。
在串联消防给水系统和重力消防给水系统中，除了需设置消防泵外，还需设置消防转输泵。
消火栓给水系统与自动喷水灭火系统宜分别设置消防泵。
消防水泵和消防转输泵的设置均应设置备用泵。
备用量的工作能力不应小于最大一台消防工作泵。
自动喷水灭火系统可按用一备一或用两备一的比例设置备用泵。
根据《建筑设计防火规范》的规定，下列情况下可不设备用泵：1.当工厂、仓库、堆场和储罐的室外消防用水量小于等于25L/s。
2.建筑的室内消防用水量小于等于10L/s时，可不设置备用泵。
（二）消防泵的选用所选消防泵的产品应符合国家标准《消防泵》GB6245，并通过国家消防装备质量监督检验中心的检测。
选择消防水泵的主要依据是：流量、扬程及其变化规律。
通常可按以下要求选定：1.水泵的出水量应满足消防水量的要求。
2.水泵的扬程应在满足消防流量的条件下，保证最不利点消火栓的水压要求。
3.最好是选用Q—H特性曲线平缓的水泵。
4.消防水泵一般均不应少于两台，一台工作，其余备用。
单台泵的流量应按消防流量选择，同一建筑物尽量选用同型号水泵，以便于管理。

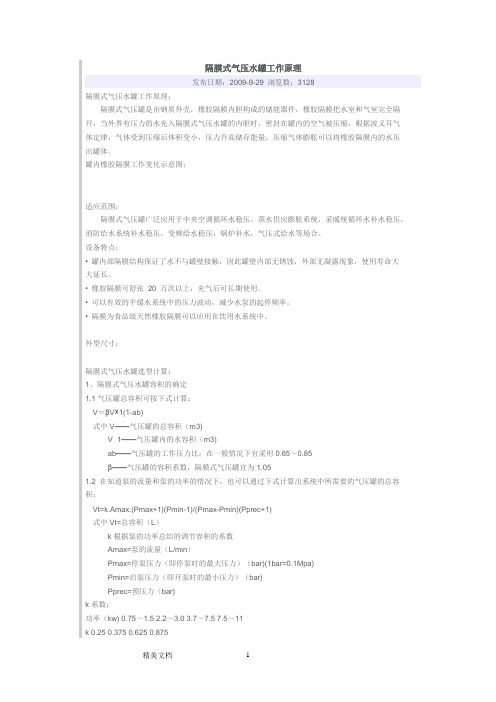

隔膜式气压水罐工作原理发布日期：2009-9-29 浏览数：3128隔膜式气压水罐工作原理：隔膜式气压罐是由钢质外壳，橡胶隔膜内胆构成的储能器件，橡胶隔膜把水室和气室完全隔开，当外界有压力的水充入隔膜式气压水罐的内胆时，密封在罐内的空气被压缩，根据波义耳气体定律，气体受到压缩后体积变小，压力升高储存能量，压缩气体膨胀可以将橡胶隔膜内的水压出罐体。
罐内橡胶隔膜工作变化示意图：适应范围：隔膜式气压罐广泛应用于中央空调循环水稳压，蒸水供应膨胀系统，采暖统循环水补水稳压，消防给水系统补水稳压，变频给水稳压，锅炉补水，气压式给水等场合。
设备特点：• 罐内部隔膜结构保证了水不与罐壁接触，因此罐壁内部无锈蚀，外部无凝露现象，使用寿命大大延长。
• 橡胶隔膜可舒张20 万次以上，充气后可长期使用。
• 可以有效的平缓水系统中的压力波动，减少水泵的起停频率。
• 隔膜为食品级天然橡胶隔膜可以应用在饮用水系统中。
外型尺寸：隔膜式气压水罐选型计算：1、隔膜式气压水罐容积的确定1.1气压罐总容积可按下式计算：V＝βV×1(1-ab)式中V——气压罐的总容积（m3)V×1——气压罐内的水容积（m3)ab——气压罐的工作压力比；在一般情况下宜采用0.65～0.85β——气压罐的容积系数，隔膜式气压罐宜为1.051.2 在知道泵的流量和泵的功率的情况下，也可以通过下式计算出系统中所需要的气压罐的总容积：Vt=k.Amax.(Pmax+1)(Pmin-1)/(Pmax-Pmin)(Pprec+1)式中Vt=总容积（L）k根据泵的功率总结的调节容积的系数Amax=泵的流量（L/min）Pmax=停泵压力（即停泵时的最大压力）（bar)(1bar=0.1Mpa)Pmin=启泵压力（即开泵时的最小压力）（bar)Pprec=预压力（bar)k系数：功率（kw) 0.75～1.5 2.2～3.0 3.7～7.5 7.5～11k 0.25 0.375 0.625 0.8751.3 气压罐的最低工作压力应按管网最不利处给水点所需水压计算确定，采用下式计算：p1=(h1+h2+h3+h4)/102式中p1——气压罐最低工作压力（Mpa)h1——水源最低水位至管网最不利给水点的高度差（m)h2——由水源最低水位至管网最不利给水点的管路沿程水损失（m)h3——由水源最低水位至管网最不利配水点的管路局部水头损失（m);h4——最不利给水点用水设备的流出水头（m).1.4气压罐最高工作压力可采用下式计算：p2=(p1+0.098)/ab-0.098式中p2——气压罐最高工作压力（Mpa)其它符号与前同2、生活、生产气压给水系统中所需要的气压罐调节容积可按下式计算：Vx=β·C qb/4nmax式中Vx——罐内水的调节容器(m3)β——容积附加系数，隔膜式气压水采用1.05。
隔膜式气压罐参数标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
\
产品简介：
工作原理：隔膜式气压罐是由钢质外壳，橡胶隔膜内胆构成的储能器件，橡胶隔膜把水室和气室完全隔开，当外界有压力的水充入隔膜式气压水罐的内胆时罐内的空气被压缩，根据波义耳气体定律，气体受到压缩后体积变小，压力升高储存能量，压缩气体膨胀可以将橡胶隔膜内的水压出罐体。
适应范围：
隔膜式气压罐广泛应用于中央空调循环水稳压，蒸水供应膨胀系统，采暖统循环水补水稳压，消防给水系统补水稳压，变频给水稳压，锅炉补水，气压式给水等场合。
设备特点：
罐内部隔膜结构保证了水不与罐壁接触，因此罐壁内部无锈蚀，外部无凝露现象，使用寿命大大延长。
橡胶隔膜可舒张 20 万次以上，充气后可长期使用。
可以有效的平缓水系统中的压力波动，减少水泵的起停频率。
隔膜为食品级天然橡胶隔膜可以应用在饮用水系统中。
产品规格及技术性能
隔膜式气压罐工作形态
SQL系列立式隔膜式气压罐技术性能参数表
注：①供水量栏小流量值―指每小时水泵启动6次，供水量栏最大值－指每小时水泵启动10次。
②为供水安全可靠，每小时水泵启动次数最好在6次以下。
SQW系列卧式隔膜式气压罐技术性能参数表
默认分。
稳压泵之邯郸勺丸创作对于采取临时高压消防给水系统的高层或多层建筑，当消防水箱设置高度不克不及满足系统最晦气点灭火设备所需的水压要求时，应设稳压泵。
当稳压泵的控制不克不及实现防止频繁启动时，应增加隔膜式气压罐；（一）稳压泵稳压泵是在消防给水系统中用于稳定平时最晦气点水压的给水泵；通常选用小流量、高扬程的水泵；消防稳压泵也应设置备用泵，通常可按“用一备一”原则选用，宜采取单吸单级或单吸多级离心泵，泵外壳和叶轮等主要部件的材质宜采取不锈钢。
1、稳压泵的工作原理稳压泵通过三个压力控制点（P2、P3、P4）分别与压力继电器相连接，用来控制其工作。
（1）稳压泵向管网中持续充水时，管网内压力升高，当达到设定的压力值P4（稳压上限）时，稳压泵停止工作；（2）若管网存在渗漏或由于其他原因导致管网压力逐渐下降，当降到设定压力值P3（稳压下限）时，稳压泵再次启动；如此周而复始，从而使管网压力始终坚持在P3-P4之间；（3）若稳压泵启动并持续给管网补水，但管网压力仍继续下降，则可认为有火灾发生，管网内的消防水正在被使用。
因此，当水压继续下降到设定压力值P2（消防主泵启动压力点）时，将联锁启动消防主泵，同时稳压泵停止工作。
2、稳压泵流量的确定消防给水系统消防稳压泵的设计流量不该小于消防给水系统管网的正常泄漏量和习题自动启动流量，当没有管网渗漏量数据时，稳压泵的设计流量宜按消防给水设计流量的1%-3%计算，且不宜小于1L/s；消防给水系统所采取报警阀压力开关等自动启动流量应根据产品确定。
3、稳压泵设计压力的确定（1）稳压泵的设计压力应满足系统自动启动和管网充满水的要求；（2）稳压泵的设计压力应坚持系统自动启泵压力设置点处的压力在准工作状态时大于系统设置自动启泵压力，且增加值宜为0.07-0.1Mpa；（3）稳压泵的设计压力应坚持系统最晦气点处水灭火设施在准工作状态时的静水压力大于0.15MPa；4、稳压泵的供电要求消防稳压泵的供电要求同消防泵的供电要求。
消防气压给水设备定义：消防气压给水设备通常由气压水罐、水泵机组、电控柜及辅件组成。
在水泵启、停状态均能向消防管网供水的设备。
分类:1)按气压水罐工作形式分为(1)补气式消防气压给水设备(2)胶囊式消防气压给水设备(3)氮气顶压消防气压给水设备(2)按是否设有消防泵组分为a.设有消防泵组的普通消防气压给水设备b.不设消防泵组的应急消防气压给水设备设计选用要点:1) 气压水罐的创造单位应持有压力容器创造许可证或者注册书，并具备健全的质量管理体系和制度。
2)设备的外购配套件须有产品合格证并经入场检验合格后方可使用。
设备的气压水罐、水泵机组、电器元件等构成部件，应在检验合格后方可组装使用。
在使用现场组装的设备，可在现场检验整机性能。
3)应持有有关部门签发的生产许可证。
4)选用本项产品时，应对下列各项提出要求：设备组成、设备分类、设备工作压力、设备设计流量、气压罐规格数量、设备材料、卫生要求。
5)设备整体结构、水管路、气管路及电器路线的布置应合理，应留有安装维修空间便于操作。
6)设备的管路上应设置安全阀，其开启压力不大于最高的工作压力的 1.1 倍。
7) 消防与生活(生产)共用设备必须有单独的消防出水口。
[1][2]工况：合用于直接抽取市政管网水源作消防供水的场合；合用于生活、消防合用一套给水设备的场合；合用于对消防供水压力、对消防巡检及其他方面有特殊要求的场合；可提高消防用水的实际使用效果。
施工、安装要点:1)、消防气压给水设备的气压罐，其容积、气压、水位及工作压力应符合设计要求。
2)、消防气压给水设备上的安全阀、压力表、泄水管、水位指示器等的安装应符合产品使用说明书的要求。
3)、消防气压给水设备安装位置、进水管及出水管方向应符合设计要求；安装时其四周应设检修通道，其宽度不应小于 0.7m，消防气压给水设备顶部至楼板或者梁底的距离不得小于 1.0m。
4)、设备到现场须拆箱清点。
安装就位须找平、灌浆。
管路连接与电控接线须对照图纸，核对无误。
稳压泵对于采用临时高压消防给水系统的高层或多层建筑,当消防水箱设置高度不能满足系统最不利点灭火设备所需的水压要求时，应设稳压泵.当稳压泵的控制不能实现防止频繁启动时，应增加隔膜式气压罐；（一）稳压泵稳压泵是在消防给水系统中用于稳定平时最不利点水压的给水泵；通常选用小流量、高扬程的水泵；消防稳压泵也应设置备用泵，通常可按“用一备一”原则选用，宜采用单吸单级或单吸多级离心泵，泵外壳和叶轮等主要部件的材质宜采用不锈钢。
1、稳压泵的工作原理稳压泵通过三个压力控制点（P2、P3、P4）分别与压力继电器相连接，用来控制其工作。
（1）稳压泵向管网中持续充水时,管网内压力升高，当达到设定的压力值P4(稳压上限）时,稳压泵停止工作;（2）若管网存在渗漏或由于其他原因导致管网压力逐渐下降，当降到设定压力值P3（稳压下限）时,稳压泵再次启动；如此周而复始,从而使管网压力始终保持在P3—P4之间；（3）若稳压泵启动并持续给管网补水，但管网压力仍继续下降，则可认为有火灾发生，管网内的消防水正在被使用.因此,当水压继续下降到设定压力值P2（消防主泵启动压力点）时，将联锁启动消防主泵，同时稳压泵停止工作。
2、稳压泵流量的确定消防给水系统消防稳压泵的设计流量不应小于消防给水系统管网的正常泄漏量和习题自动启动流量，当没有管网渗漏量数据时，稳压泵的设计流量宜按消防给水设计流量的1％—3％计算，且不宜小于1L/s;消防给水系统所采用报警阀压力开关等自动启动流量应根据产品确定。
3、稳压泵设计压力的确定（1）稳压泵的设计压力应满足系统自动启动和管网充满水的要求；（2）稳压泵的设计压力应保持系统自动启泵压力设置点处的压力在准工作状态时大于系统设置自动启泵压力，且增加值宜为0。
07-0.1Mpa；（3）稳压泵的设计压力应保持系统最不利点处水灭火设施在准工作状态时的静水压力大于0.15MPa；4、稳压泵的供电要求消防稳压泵的供电要求同消防泵的供电要求。
______________________________________________________________________________________________________________ 精品资料 消防水系统气压罐的工作原理 消防水系统气压罐有带气囊的和不带气囊的两种；其工作原理就是水泵启动后，水进入有空气的压力罐，空气压缩，当在小流量的情况下，空气膨胀，将罐内的水压出，使水泵不至于在小流量的情况下启动。
消防器件的工作原理之--压力开关 压力开关是一种简单的压力控制装置，当被测压力达到额定值时，压力开关可发出警报或控制信号。压力开关的工作原理是：当被测压力超过额定值时，弹性元件的自由端产生位移，直接或经过比较后推动开关元件，改变开关元件的通断状态，达到控制被测压力的目的。 压力开关采用的弹性元件有单圈弹簧管、膜片、膜盒及波纹管等。 开关元件有磁性开关、水银开关、微动开关等。 压力开关的开关形式有常开式和常闭式两种。 压力开关用在空压机上面主要是来调节空压机的起停状态,通过调节储气罐内的压力来让空压机停机休息,对机器有保养作用.在空压机工厂调试的时候,根据客户需要调节到指定压力,然后设定一个压差.例如,压缩机开始启动,向储气罐打气,到压力10kg的时候,空压机停机或者卸载,当压力到7kg的时候空压机又开始启动,此间有一个压力差,这个过程就可以让压缩机休息一下,达到保护空压机的作用. 由电动机直接驱动压缩机，使曲轴产生旋转运动，带动连杆使活塞产生往复运动，引起气缸容积变化。由於气缸内压力的变化，通过进气阀使空气经过空气滤清器（消声器）进入气缸，在压缩行程中，由於______________________________________________________________________________________________________________ 精品资料 气缸容积的缩小，压缩空气经过排气阀的作用，质量流量计经排气管，单向阀（止回阀）进入储气罐，当排气压力达到额定压力0.7MPa时由压力开关控制而自动停机。当储气罐压力降至0.5--0.6MPa时压力开关自动联接启动 随着电子技术和信息技术的飞速发展，压力测量和自动控制技术已深入到人们生活和工作的各个领域，作为压力量的控制方式之一的压力开关已不仅仅局限于对某一点压力的开闭式两态控制，而是在开关控制的基础上要同时能够实现分辨压力大小，对控制点连续设定，进行远距离信号传输等功能，因此电子压力开关代替各种机械式压力开关已逐渐成为应用的主流。
自动喷淋泵的压力开关的工作原理是什么 正常情况下管网中有一定压力的水，当系统中报警阀上面的水压低于下面水压时（或者系统中有喷头动作，人为在放水测试时，）就会造成报警阀动作，这时压力开关动作，把报警信号传入控制中心，提示启动喷淋泵，（新安装的系统，这时压力开关信号直接进入喷淋泵控制柜）如控制柜在自动状态，这时喷淋泵就会启动。
消防器件的工作原理之--湿式报警阀 系统组成：湿式喷水灭火系统由末端试水装置、闭式喷头、压力开关、管道系统、水流指示器、湿式报警阀、报警装置和供水设施等组成。 ______________________________________________________________________________________________________________ 精品资料 工作原理：当火灾发生时，高温气流使闭式喷头的热敏元件动作，喷头打开喷水。管网中的水由静止变为流动，水流指示器在水流的作用下动作，输出电信号到报警控制器，报警控制器指示某一区域已在喷水。持续喷水造成湿式报警阀的阀压力低于阀前压力，这种压力差的作用下，原来处于关闭状态的阀片就自动开启。压力水通过湿式报警阀流向干管和配水管，同时有水流通过报警管路接口进入延迟器，经延时确认，水流进入后续管路，冲动水力警铃发出声响报警信号并触动压力开关，压力开关直接启动水泵或输出启动水泵的电信号。根据压力开关的信号，控制器能自动启动消防水泵向管网加压供水，达到持续自动喷水的目的。
湿式报警阀是湿式灭火系统中的供水控制阀。它使水单向流动，并在一定的流量下报警。 湿式报警阀的工作原理是依靠管网系统侧水压的降低或升高启闭阀瓣。在伺应状态下，供水压力稍有波动时，旁路平衡管的作用使阀瓣上下水压平衡，而阀瓣上承压面大于下承压面，阀瓣不会打开发生误报警。当发生火灾有喷有爆破造成管网系统侧水压下降时，供水侧和系统侧产生的压差就会将阀瓣打开向打开的喷头连续供水灭火。 采用湿式报警阀的湿式灭火系统，必须安装在环境温度不低于4℃的建筑内，以免其因结冰而失去消防功能。 湿式报警阀的标准配置包括：压力表、延迟器、压力开关、水力警铃，以及必要的管件和阀门。 ______________________________________________________________________________________________________________ 精品资料 湿式报警阀报警口与延迟器之间的控制球阀伺应状态必须保持全开并锁紧，而试报警控制球阀必须关闭。需要进行试报警时：拆卸报警口与延迟器之间控制球阀的锁紧装置并将其关闭。此时打开试报警控制球阀即可进行报警试验。试验后立即将两个控制球阀恢复至原来状态
闭式喷头的类型和特点 闭式喷头按热敏感元件不同分为玻璃球洒水喷头和易熔远见洒水喷头，按溅水盘的形式和安装方式分为直立型洒水喷头、下垂型洒水喷头、边墙型洒水喷头，普通型洒水喷头、吊型洒水喷头和干式下垂型洒水喷头，按特殊用途和结构还有自动启闭洒水喷头，快速反应洒水喷头，大水滴洒喷头，扩大覆盖面洒水喷头和汽水喷头等特殊喷头，这些特殊喷头的出现，带动了自动喷水灭火系统得发展。 1、玻璃球洒水喷头 这种喷头由喷水口、玻璃球、框架、溅水盘、密封垫等组成，其释放机构总的热敏感元件是一个内装彩色膨胀液体的玻璃球，用它支撑喷水口的密封垫。室内发生火灾时，液体则完全充满球内全部空间，使玻璃球炸裂，喷水口的密封垫失去支撑，压力水便喷出灭火。这种喷头外形美观，体积小，重量轻、耐腐蚀、适用于美观要求较高的公共建筑和具有腐蚀性场所。 ______________________________________________________________________________________________________________ 精品资料 2、易熔元件洒水喷头 这种喷头的热敏感元件为易熔材料制成的元件，室内起火当温度达到易熔元件本身的设计温度时，易熔元件易硬化，释放机构脱落，压力水便喷出灭火，是一种悬臂支撑型易熔元件洒水喷头。易熔远见洒水喷头适用于外观要求不高，腐蚀性不大的工厂，仓库及民用建筑。 3、直立型洒水喷头 这种喷头直立安装在供水支管上，溅水盘朝上，喷出来的水流成抛物曲面状，将水量的60％—80％向下方喷洒，其余的喷向吊顶。这种喷头由于水量分布较均匀，火灾区的用水分配合理，火灾效率较高。直立型洒水喷头适用于安装在管路下面经常存在移动物体的场所，可以避免发生碰撞喷头的事故，另外在灰尘或其他飞扬物较多的场所，为防止飞扬物覆盖喷头热敏感元件造成喷头动作迟缓，也应安装这种喷头。 4、下垂型洒水喷头 这种喷头溅水盘呈平板状，安装时溅水盘向下，喷头悬吊在供水支管上，其洒水形状为抛物状，将全部水量洒向地面，具有较高的灭火效率，该种喷头适用于安装各种保护场所，应用较为普遍。 5、边墙型洒水喷头 这种喷头带有定向的溅水盘，可以靠墙壁安装，喷出的水呈半抛物状，将85％的水量喷向喷头的前方，其余的喷头向后面的墙上，边墙型洒水喷头又分立式和水平式两种，由于其溅水盘不同，安装时应区别对待，这类喷头适合安装在受空间限制，布置管路困难得场所和通道______________________________________________________________________________________________________________ 精品资料 状的建筑部位。 6、吊顶型洒水喷头 这种喷头安装于隐蔽在吊顶内的供水支管上，只有热敏感元件部分暴露在吊顶外面，根据不同的安装形式，吊顶型洒水喷头分为隐蔽性、半隐蔽性和平齐型三种，由于该喷头是一种装饰型喷头，因此，适用于建筑美观要求较高的场所如旅馆、客厅、餐厅、办公室。 7、普通型洒水喷头这种喷头的溅水盘呈倒伞型。喷出的水流呈球状，水量的40%-60%向地面喷洒，其余部分喷向顶棚。这种喷头能直立安装，也可下垂安装，该喷头具有保护吊顶的功能。 8、干式下垂型洒水喷头 这种喷头用于干式喷水灭火系统或其他充气的喷水灭火系统。它与上述几种喷头不同的是增加了一段辅助管，管内有活塞套筒和钢球。喷头未动作时钢球将辅助管封闭，水不能进入辅助管和喷头体内，这样可以避免干式系统喷水后，未动作的喷头体内积水排不出去而冻结。 9、自动启闭洒水喷头 这种喷头的特点是发生火灾时能自动开启喷水，而在火灾扑灭后能自动关闭，具有用水量少、水渍损失小的优点。 10、快速反应洒水喷头这种喷头的特点是通过减少热敏元件的质量或增大热敏感元件的吸热表面积，使热敏感元件的吸热速度加快，从而缩短了喷头的启动时间。它对温度的感应速度比普通喷头快5-10倍，具有洒水早、灭火快、耗水少的特点，对于住宅等建筑有良好的应用前景。
