隔膜罐气压罐压力罐工作原理

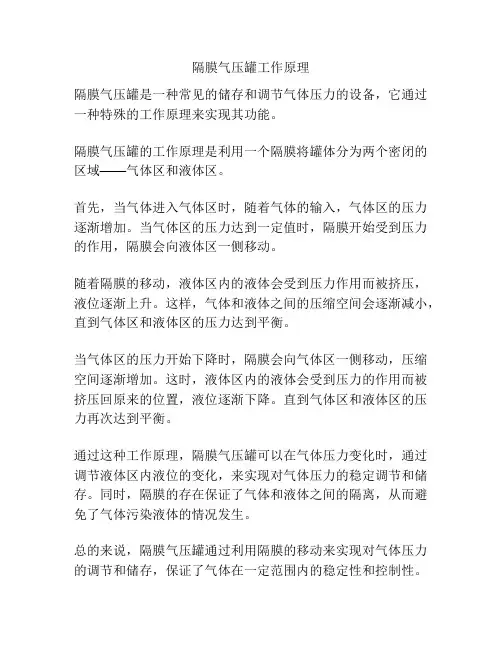

隔膜气压罐工作原理
隔膜气压罐是一种常见的储存和调节气体压力的设备，它通过一种特殊的工作原理来实现其功能。

隔膜气压罐的工作原理是利用一个隔膜将罐体分为两个密闭的区域——气体区和液体区。

首先，当气体进入气体区时，随着气体的输入，气体区的压力逐渐增加。

当气体区的压力达到一定值时，隔膜开始受到压力的作用，隔膜会向液体区一侧移动。

随着隔膜的移动，液体区内的液体会受到压力作用而被挤压，液位逐渐上升。

这样，气体和液体之间的压缩空间会逐渐减小，直到气体区和液体区的压力达到平衡。

当气体区的压力开始下降时，隔膜会向气体区一侧移动，压缩空间逐渐增加。

这时，液体区内的液体会受到压力的作用而被挤压回原来的位置，液位逐渐下降。

直到气体区和液体区的压力再次达到平衡。

通过这种工作原理，隔膜气压罐可以在气体压力变化时，通过调节液体区内液位的变化，来实现对气体压力的稳定调节和储存。

同时，隔膜的存在保证了气体和液体之间的隔离，从而避免了气体污染液体的情况发生。

总的来说，隔膜气压罐通过利用隔膜的移动来实现对气体压力的调节和储存，保证了气体在一定范围内的稳定性和控制性。

隔膜式气压罐参数标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
\
产品简介：
工作原理：隔膜式气压罐是由钢质外壳，橡胶隔膜内胆构成的储能器件，橡胶隔膜把水室和气室完全隔开，当外界有压力的水充入隔膜式气压水罐的内胆时罐内的空气被压缩，根据波义耳气体定律，气体受到压缩后体积变小，压力升高储存能量，压缩气体膨胀可以将橡胶隔膜内的水压出罐体。

适应范围：
隔膜式气压罐广泛应用于中央空调循环水稳压，蒸水供应膨胀系统，采暖统循环水补水稳压，消防给水系统补水稳压，变频给水稳压，锅炉补水，气压式给水等场合。

设备特点：
罐内部隔膜结构保证了水不与罐壁接触，因此罐壁内部无锈蚀，外部无凝露现象，使用寿命大大延长。

橡胶隔膜可舒张 20 万次以上，充气后可长期使用。

可以有效的平缓水系统中的压力波动，减少水泵的起停频率。

隔膜为食品级天然橡胶隔膜可以应用在饮用水系统中。

产品规格及技术性能
隔膜式气压罐工作形态
SQL系列立式隔膜式气压罐技术性能参数表
注：①供水量栏小流量值―指每小时水泵启动6次，供水量栏最大值－指每小时水泵启动10次。

②为供水安全可靠，每小时水泵启动次数最好在6次以下。

SQW系列卧式隔膜式气压罐技术性能参数表
默认分。

隔膜气压罐工作原理-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
工作原理：隔膜式气压罐是由钢质外壳，橡胶隔膜内胆构成的储能器件，橡胶隔膜把水室和气室完全隔开，当外界有压力的水充入隔膜式气压水罐的内胆时，密封在罐内的空气被压缩，根据波义耳气体定律，气体受到压缩后体积变小，压力升高储存能量，压缩气体膨胀可以将橡胶隔膜内的水压出罐体。

罐内橡胶隔膜工作变化示意图：
适应范围：
隔膜式气压罐广泛应用于中央空调循环水稳压，蒸水供应膨胀系统，采暖统循环水补水稳压，消防给水系统补水稳压，变频给水稳压，锅炉补水，气压式给水等场合。

设备特点：
• 罐内部隔膜结构保证了水不与罐壁接触，因此罐壁内部无锈蚀，外部无凝露现象，使用寿命大大延长。

• 橡胶隔膜可舒张 20 万次以上，充气后可长期使用。

• 可以有效的平缓水系统中的压力波动，减少水泵的起停频率。

• 隔膜为食品级天然橡胶隔膜可以应用在饮用水系统中。

2。

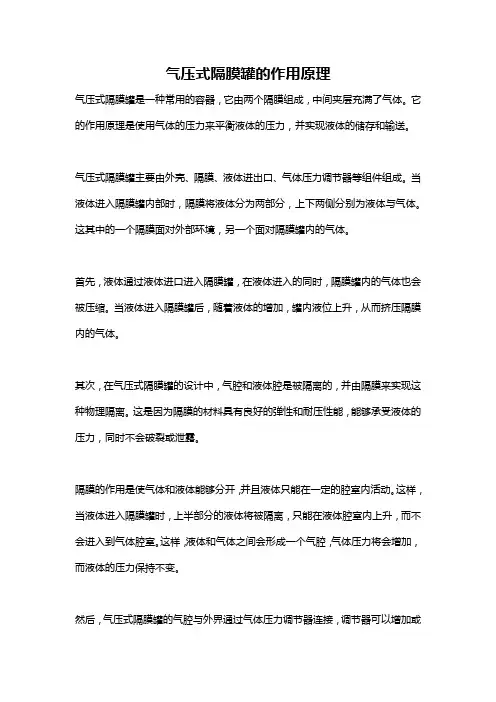

气压式隔膜罐的作用原理气压式隔膜罐是一种常用的容器，它由两个隔膜组成，中间夹层充满了气体。

它的作用原理是使用气体的压力来平衡液体的压力，并实现液体的储存和输送。

气压式隔膜罐主要由外壳、隔膜、液体进出口、气体压力调节器等组件组成。

当液体进入隔膜罐内部时，隔膜将液体分为两部分，上下两侧分别为液体与气体。

这其中的一个隔膜面对外部环境，另一个面对隔膜罐内的气体。

首先，液体通过液体进口进入隔膜罐，在液体进入的同时，隔膜罐内的气体也会被压缩。

当液体进入隔膜罐后，随着液体的增加，罐内液位上升，从而挤压隔膜内的气体。

其次，在气压式隔膜罐的设计中，气腔和液体腔是被隔离的，并由隔膜来实现这种物理隔离。

这是因为隔膜的材料具有良好的弹性和耐压性能，能够承受液体的压力，同时不会破裂或泄露。

隔膜的作用是使气体和液体能够分开，并且液体只能在一定的腔室内活动。

这样，当液体进入隔膜罐时，上半部分的液体将被隔离，只能在液体腔室内上升，而不会进入到气体腔室。

这样，液体和气体之间会形成一个气腔，气体压力将会增加，而液体的压力保持不变。

然后，气压式隔膜罐的气腔与外界通过气体压力调节器连接，调节器可以增加或减少气腔中的气体压力。

当气体压力增加时，气压式隔膜罐内部的气体将会受到更大的压力作用，从而抵抗液体的进一步增加。

最后，当液体需要被使用时，它可以通过液体出口流出。

当液体腔室内的液体减少时，液面下降，气腔的气体压力将会减小。

当气腔压力下降到一定程度时，气体压力调节器会自动打开，吸入外界空气，从而恢复气腔的气体压力。

这样，液体在气压式隔膜罐中的储存和输送过程就得以实现。

综上所述，气压式隔膜罐的作用原理是利用气压调节液体压力的变化，使液体能够在隔膜罐中储存和输送。

通过合理利用气压原理和隔膜的物理特性，气压式隔膜罐能够实现液体的平衡储存和准确输送。

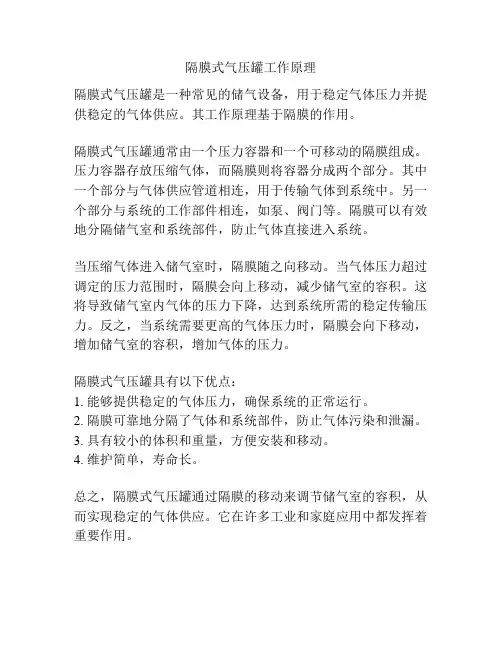

隔膜式气压罐工作原理
隔膜式气压罐是一种常见的储气设备，用于稳定气体压力并提供稳定的气体供应。

其工作原理基于隔膜的作用。

隔膜式气压罐通常由一个压力容器和一个可移动的隔膜组成。

压力容器存放压缩气体，而隔膜则将容器分成两个部分。

其中一个部分与气体供应管道相连，用于传输气体到系统中。

另一个部分与系统的工作部件相连，如泵、阀门等。

隔膜可以有效地分隔储气室和系统部件，防止气体直接进入系统。

当压缩气体进入储气室时，隔膜随之向移动。

当气体压力超过调定的压力范围时，隔膜会向上移动，减少储气室的容积。

这将导致储气室内气体的压力下降，达到系统所需的稳定传输压力。

反之，当系统需要更高的气体压力时，隔膜会向下移动，增加储气室的容积，增加气体的压力。

隔膜式气压罐具有以下优点：
1. 能够提供稳定的气体压力，确保系统的正常运行。

2. 隔膜可靠地分隔了气体和系统部件，防止气体污染和泄漏。

3. 具有较小的体积和重量，方便安装和移动。

4. 维护简单，寿命长。

总之，隔膜式气压罐通过隔膜的移动来调节储气室的容积，从而实现稳定的气体供应。

它在许多工业和家庭应用中都发挥着重要作用。

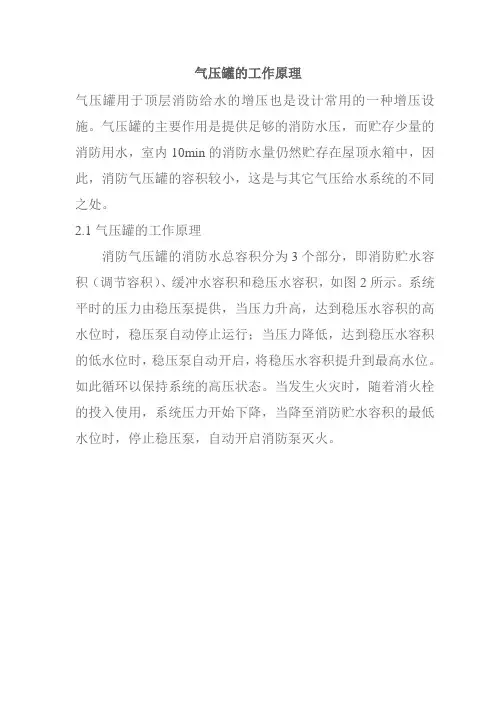

气压罐的工作原理气压罐用于顶层消防给水的增压也是设计常用的一种增压设施。

气压罐的主要作用是提供足够的消防水压，而贮存少量的消防用水，室内10min的消防水量仍然贮存在屋顶水箱中，因此，消防气压罐的容积较小，这是与其它气压给水系统的不同之处。

2.1气压罐的工作原理消防气压罐的消防水总容积分为3个部分，即消防贮水容积（调节容积）、缓冲水容积和稳压水容积，如图2所示。

系统平时的压力由稳压泵提供，当压力升高，达到稳压水容积的高水位时，稳压泵自动停止运行；当压力降低，达到稳压水容积的低水位时，稳压泵自动开启，将稳压水容积提升到最高水位。

如此循环以保持系统的高压状态。

当发生火灾时，随着消火栓的投入使用，系统压力开始下降，当降至消防贮水容积的最低水位时，停止稳压泵，自动开启消防泵灭火。

图2 气压罐加压工作原理图2.2气压罐的设计计算气压罐增压系统的设计计算内容主要有两个部分，即气压罐总容积的计算和每个压力控制点压力值的计算。

总容积的计算确定所选压力罐的大小，压力的计算确定稳压泵的启、停范围以及开启消防泵的压力值。

2.2.1气压罐的总容积V气压罐的总容积一般按公式V= βV X÷(1- αb)计算。

式中：V为气压罐的总容积m3；V X为消防水总容积等于消防贮水容积、缓冲水容积和稳压水容积之和；β为气压罐的容积系数，卧式、立式、隔膜式气压罐的容积系数分别为1.25，1.10和1.05；αb为气压罐最低工作压力和最高工作压力之比（以绝对压力计），一般宜采用0.65～0.85。

消防贮水总容积（V X）：设置气压罐的目的是为了保证火灾发生初期消防泵没有启动之前消火栓和喷头所需的水压，这段时间约为30s。

对于消火栓给水系统，按同时使用2支水枪（每支水枪流量5 L/s）计，消防贮水容积为2*5*30=300L；对于自动喷水灭火系统，按5个喷头同时开启，每个喷头以1 L/s 计，消防贮水容积为5*1*30=150L。

隔膜式气压罐——利用波义耳(Robert Boyle)气体定律：PV/T=n(P－压力，V－气压罐气体体积，T－温度)；在一定温度下气体压力P与容积V乘积等于常数的原理，利用水压缩性极小的性质，用外力将水储存在罐内，气体受到压缩压力升高，当外力消失，压缩气体膨胀可将水排出。

隔膜式气压罐—由罐体、气囊、接水口及排气口四部份组成。

用于闭式水循环系统中，起到了平衡水量及压力的作用，避免安全阀频繁开启和自动补水阀频繁补水，当外界有压力的水进入膨胀罐气囊内时，密封在罐内的氮气被压缩，根据波义耳气体定律，气体受到压缩后体积变小压力升高，直到膨胀罐内气体压力与水的压力达到一致时停止进水。

当水流失压力减低时膨胀罐内气体压力大于水的压力，此时气体膨胀水补排出。

直到气体压力与水的压力再次达到一致时停止排水隔膜式气压罐说明隔膜式气压罐选择隔膜式气压罐是水泵可以进入睡眠的前提条件，利用水的压缩性极小的性质，用外力将水储存在罐内，气体受到压缩压力升高，当外力消失压缩气体膨胀可将水排除。

由于水的压缩比远远小于气体，当管网有小流量的泄漏可造成压力大幅度的下降，可使水泵频繁启动。

如工频泵直接向用户供水，就必需配备气压罐，缓解水泵频繁启动。

隔膜式气压罐用于系统中时，当系统压力大于预充气体的压力，在系统压力的作用下，会有一部分工作介质进入气囊内（对隔膜式来讲是进入罐体内），直到气囊外氮气的压力和系统的压力达到平衡，当系统压力升高再次大于预充气体的压力，又会有一部分介质进入囊内，压缩囊和罐体间的气体，气体被压缩压力升高，当升高到跟系统压力一致时，介质停止进入，反之，当系统压力下降，系统内介质压力低于囊和罐体间的气体压力，气囊内的水会被气体挤出补充到系统内，使系统压力升高，直到系统工作介质压力跟囊和罐体间的气体压力相等，囊内的水不再外系统补给，维持动态的平衡。

隔膜式气压罐安装1. 供暖系统隔膜式气压罐一般安装在系统的回水端，小容量的气压罐一般直接连到系统管道上；35L及以上的气压罐考虑到工作时进水和自重对系统管道可能产生的影响，设计有三脚支架，可直接放置在地面。

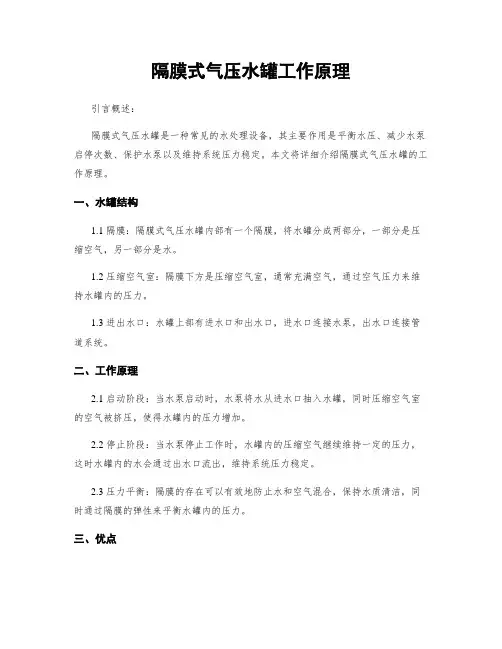

隔膜式气压水罐工作原理引言概述：隔膜式气压水罐是一种常见的水处理设备，其主要作用是平衡水压、减少水泵启停次数、保护水泵以及维持系统压力稳定。

本文将详细介绍隔膜式气压水罐的工作原理。

一、水罐结构1.1 隔膜：隔膜式气压水罐内部有一个隔膜，将水罐分成两部分，一部分是压缩空气，另一部分是水。

1.2 压缩空气室：隔膜下方是压缩空气室，通常充满空气，通过空气压力来维持水罐内的压力。

1.3 进出水口：水罐上部有进水口和出水口，进水口连接水泵，出水口连接管道系统。

二、工作原理2.1 启动阶段：当水泵启动时，水泵将水从进水口抽入水罐，同时压缩空气室的空气被挤压，使得水罐内的压力增加。

2.2 停止阶段：当水泵停止工作时，水罐内的压缩空气继续维持一定的压力，这时水罐内的水会通过出水口流出，维持系统压力稳定。

2.3 压力平衡：隔膜的存在可以有效地防止水和空气混合，保持水质清洁，同时通过隔膜的弹性来平衡水罐内的压力。

三、优点3.1 减少水泵启停次数：隔膜式气压水罐可以平衡水压，减少水泵的启停次数，延长水泵使用寿命。

3.2 保护水泵：水罐内的压缩空气可以缓冲水泵启停时的冲击力，保护水泵不受损坏。

3.3 维持系统压力稳定：通过隔膜的弹性和压缩空气的作用，可以保持系统压力稳定，提高水系统的工作效率。

四、应用领域4.1 家庭自来水系统：隔膜式气压水罐常用于家庭自来水系统中，可以平衡水压，减少水泵启停次数，提高供水效率。

4.2 工业生产系统：在工业生产系统中，隔膜式气压水罐也被广泛应用，保护水泵，维持系统压力稳定。

4.3 农业灌溉系统：农业灌溉系统中的水泵也常配备隔膜式气压水罐，可以提高灌溉效率，节约能源。

五、总结隔膜式气压水罐通过隔膜、压缩空气室和进出水口等部件的协作，实现了平衡水压、减少水泵启停次数、保护水泵以及维持系统压力稳定的功能。

在家庭、工业和农业领域都有广泛的应用，是一种非常实用的水处理设备。

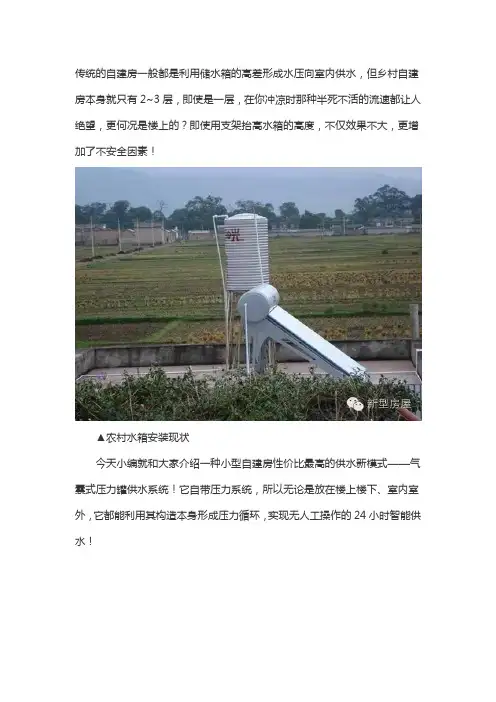

传统的自建房一般都是利用储水箱的高差形成水压向室内供水，但乡村自建房本身就只有2~3层，即使是一层，在你冲凉时那种半死不活的流速都让人绝望，更何况是楼上的？即使用支架抬高水箱的高度，不仅效果不大，更增加了不安全因素！▲农村水箱安装现状今天小编就和大家介绍一种小型自建房性价比最高的供水新模式——气囊式压力罐供水系统！它自带压力系统，所以无论是放在楼上楼下、室内室外，它都能利用其构造本身形成压力循环，实现无人工操作的24小时智能供水！▲气囊式压力罐安装示意图一、气囊式压力罐构造。

它真有这么牛？先来看看构造。

这种家用压力罐主要由罐体、气囊和法兰、充气阀和气体五大主部件构成，不同的家用压力罐还带有其它附件，如排气阀接口、压力表接口以及三角支架等，气囊是一个很重要的部件！气囊的主要作用是储水，避免了水与罐体的直接接触造成水质的二次污染，而且气囊与压力循环的整个过程也是密不可分，所以它的质量决定了整个系统的好坏！常用的气囊有三元聚乙烯（EPDM)气囊，它对人体无毒而且收缩膨胀性能、耐久性能都非常好。

二、工作原理。

这是一种智能的循环过程，不需要人工操作，除了抽水泵耗一部分电，其它部分并不消耗能源，非常节能环保。

1.充气：安装完成后根据使用说明用专门的设备通过充气口向罐内充气，一般情况下，这一步并不需要用户来做，厂家的产品已完成该项工作。

2.补水：充气完成，打开水泵，水开始进入气囊，同时挤压气囊背后的气体，罐内气体体积减小，气囊水增加，罐内压力升高，当压力升到一定数值后，压力感应系统发出信号，断开水泵线路，补水完毕。

3.用水：打开用水阀门，气囊内压力减小，气囊和罐体之间气体开始挤压气囊，把气囊内的水挤出。

4.不停的用水，气囊变小，气囊和罐体间气体体积逐渐变大，同时罐内压力下降，当压力降到一定数值后，压力感应系统发出信号，连接水泵线路，开始补水。

5.循环：上述过程不断重复。

三、规格多样。

根据家庭成员数量多少可以选择不同容积的压力罐，从400L-2000L甚至容积更大的都有，能够满足所有家庭的需求。

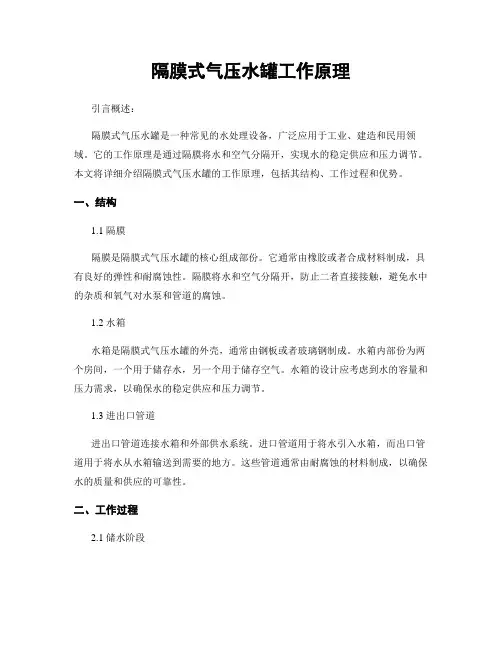

隔膜式气压水罐工作原理引言概述：隔膜式气压水罐是一种常见的水处理设备，广泛应用于工业、建造和民用领域。

它的工作原理是通过隔膜将水和空气分隔开，实现水的稳定供应和压力调节。

本文将详细介绍隔膜式气压水罐的工作原理，包括其结构、工作过程和优势。

一、结构1.1 隔膜隔膜是隔膜式气压水罐的核心组成部份。

它通常由橡胶或者合成材料制成，具有良好的弹性和耐腐蚀性。

隔膜将水和空气分隔开，防止二者直接接触，避免水中的杂质和氧气对水泵和管道的腐蚀。

1.2 水箱水箱是隔膜式气压水罐的外壳，通常由钢板或者玻璃钢制成。

水箱内部份为两个房间，一个用于储存水，另一个用于储存空气。

水箱的设计应考虑到水的容量和压力需求，以确保水的稳定供应和压力调节。

1.3 进出口管道进出口管道连接水箱和外部供水系统。

进口管道用于将水引入水箱，而出口管道用于将水从水箱输送到需要的地方。

这些管道通常由耐腐蚀的材料制成，以确保水的质量和供应的可靠性。

二、工作过程2.1 储水阶段在水箱中，隔膜将水和空气分隔开，形成两个房间。

当供水系统向水箱中注入水时，水箱的水房间逐渐充满水。

同时，空气房间中的空气被压缩，增加了水箱的压力。

当水箱中的水达到一定水位时，供水系统住手注水。

2.2 压力调节阶段当供水系统住手注水后，水箱中的水压开始下降。

此时，隔膜的弹性作用使得水箱中的空气逐渐膨胀，增加了水箱的压力。

当水箱的压力达到设定值时，隔膜将住手空气进入水箱，从而达到压力调节的目的。

2.3 供水阶段当需要用水时，水箱中的水会通过出口管道输送到需要的地方。

由于水箱中的空气压力，水可以稳定地流出，并保持一定的流量和压力。

当水箱中的水降至一定水位时，供水系统将重新注水，循环进行水的储存和供应。

三、优势3.1 稳定供水隔膜式气压水罐通过隔膜将水和空气分隔开，防止水中的杂质和氧气对供水系统的腐蚀，确保供水的质量和稳定性。

同时，水箱中的空气压力可以稳定地推动水的流动，保证供水的连续性和流量。
