Y okogawa Electric Corporation IM 01C22A00-12E 2nd EditionIM 01C22A00-12E1.INTRODUCTIONThank you for purchasing the DPharp electronic pressure transmitter.This manual contains important note and handling cautions for the DPharp EJA Series DifferentialPressure/Pressure Transmitters with NEPSI certifica-tion, option code /NS2 and /NF2.Refer to each of the following user’s manuals for standard specifications, functions, handling cautions,and operations, etc.Table 1 List of Individual User’s ManualsEJA110A, EJA120A, and EJA130A IM 01C21B01-01E EJA210A and EJA220A IM 01C21C01-01E EJA310A, EJA430A, and EJA440A IM 01C21D01-01E EJA510A and EJA530A IM 01C21F01-01E EJA110 and EJA120 IM 01C22B01-01E EJA210 and EJA220 IM 01C22C01-01E EJA310 and EJA430 IM 01C22D01-01E EJA118W, EJA118N, and EJA118Y IM 01C22H01-01E EJA438W and EJA438N IM 01C22J01-01E EJA115 IM 01C22K01-01ET01.EPSDocument No.Model2. NEPSI Certificationa.NEPSI Intrinsically Safe TypeCaution for NEPSI Intrinsically safe type.Note 1.Model EJA Series differential, gauge, andabsolute pressure transmitters withoptional code /NS2 are applicable for use in hazardous locations• Applicable Standard: GB3836.1:2000,GB3836.4:2000• Type of Protection and Marking Code: Ex ia IIC T4• Ambient Temperature :–40 to 60°C • Max. Process Temp.: 120°C • Enclosure: IP67Note 2.Entity Parameters• Intrinsically safe ratings are as follows:Maximum Input Voltage (Ui) = 30 V Maximum Input Current (Ii) = 165 mA Maximum Input Power (Pi) = 0.9 WMaximum Internal Capacitance (Ci) = 22.5 nF Maximum Internal Inductance (Li) = 730 µH Maximum Internal Inductance (Li) = 730 µH • Installation RequirementsUo ≤ Ui, Io ≤ Ii, Po ≤ Pi,Co ≥ Ci + Ccable, Lo ≥ Li + Lcable Uo, Io, Po, Co, and Lo are parameters of barrier.Note 3.Installation• In any safety barreir used output current must be limited by a resistor 'R' such that Io=Uo/R.• The safety barrier must be NEPSI certified.• Input voltage of the safety barrier must be less than 250 Vrms/Vdc.• The instrument modification or parts replacement by other than authorized representative of Yokogawa Electric Corporation and will void NEPSI Intrinsically safe certification.• The cable entry devices and blanking elements for type n shall be of a certified type providing a level of ingress protection of at least IP54, suitable for the conditions of use and correctly installed.• Electrical Connection:The type of electrical connection is stamped near the electrical connection port according to the following marking.Note 4. Operation • WARNING:WHEN AMBIENT TEMPERATURE ≥ 55°C,USE THE HEAT-RESISTING CABLES ≥ 90°C.Note 5. Special Conditions for Safe Use • WARNING:IN THE CASE WHERE THE ENCLOSURE OF THE PRESSURE TRANSMITTER IS MADE OF ALUMINUM, IF IT IS MOUNTED IN AN AREA WHERE THE USE OF ZONE 0 IS REQUIRED,IT MUST BE INSTALLED SUCH, THAT, EVEN IN THE EVENT OF RARE INCIDENTS, IGNI-TION SOURCES DUE TO IMPACT AND FRICTION SPARKS ARE EXCLUDED.[Intrinsically Safe]FD No. IM 01C22A00-12E 2nd Edition: June 2011(YK)All Rights Reserved, Copyright © 2007, Yokogawa Electric Corporationb.NEPSI Flameproof TypeCaution for NEPSI flameproof type.Note 1.Model EJA Series differential, gauge, andabsolute pressure transmitters withoptional code /NF2 are applicable for usein hazardous locations:• Applicable Standard: GB3836.1:2000,GB3836.2:2000• Type of Protection and Marking Code:Ex d IIC T6...T4• Enclosure: IP67• Maximum Process Temperature: 120°C (T4),100°C (T5), 85°C (T6)• Ambient Temperature: –40 to 75°C (T4), –40 to80°C (T5), –40 to 75°C (T6)• Supply Voltage: 42 V dc max.• Output Signal: 4 to 20 mA dcNote 2.Wiring• In hazardous locations, the cable entry devices shallbe of a certified flameproof type, suitable for theconditions of use and correctly installed.• Unused apertures shall be closed with suitableflameproof certified blanking elements. (The plugattached is certificated as the flame proof IP67 as apart of this apparatus.)• In case of ANSI 1/2 NPT plug, ANSI hexagonalwrench should be applied to screw in.Note 3. Operation• WARNING:AFTER DE-ENERGIZING, DELAY 10 MINUTESBEFORE OPENING.• WARNING:WHEN AMBIENT TEMPERATURE ≥ 70°C,USE THE HEAT-RESISTING CABLES ≥ 90°C.• Take care not to generate mechanical sparkingwhen accessing to the instrument and peripheraldevices in a hazardous location.Note 4. Maintenance and Repair• The instrument modification or parts replacementby other than authorized representative ofYokogawa Electric Corporation is prohibited andwill void NEPSI Certification.Revision RecordJanuary 20071st edition New PublicationJune 20112nd edition Delete certificaion No.IM 01C22A00-12E。

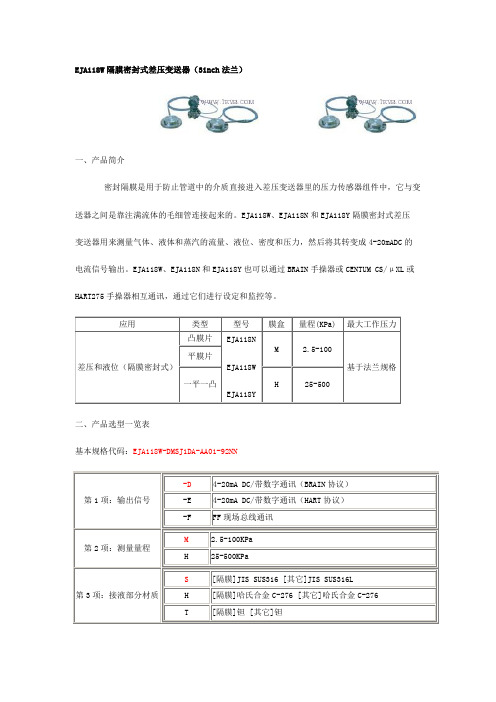

EJA118W 、EJA118N和 EJA118Y型隔膜密封式差压变送器电源影响：±0.005%/V(21.6~32V DC ，350Ω)安 装：变送器：2-inch 管道安装隔膜密封件：法兰安装安装法兰规格参阅“型号及规格代码一览表”ANSI 规格的法兰与垫片接触的一面，进行锯齿形加工(根据ANSI B16.5)防水结构IEC IP67 、 NEMA 4X 和JISC0920防浸型标准技术规格密封隔膜是用于防止管道中的介质直接进入差压变送器里的压力传感器组件中，它与变送器之间是靠注满流体的毛细管连接起来的。
横河川仪有限公司YOKOGA WA SIC HU A N ◆GS 01C22H01-00CYR EJA118W 、EJA118N 和 EJA118Y 隔膜密封式 差压变送器用于测量液体、气体和蒸汽的流量、液位、密度和压力，然后输出与测得的差压相对应的4~20mA DC 信号。
EJA118W 、EJA118N TM TM 和EJA 118Y 可与 BRAIN 手操器、 CE NT U M CS 、 F ieldMate 、YHC4150、HA R T 37 5 互相通讯， 通过它们进行设定、监控等。
GeneralSpecifications一般规格书精 度：参阅表2-1,2-2和2-3环境温度：注：环境温度极限必须在注入液工作温度范围内，见表1（参 见防爆型种类附加规格）-40～85℃(-40～185 °F )(一般型 ) -30～80℃(-22～176 °F )[带数字式表头]环境温度的影响：参阅表2-1，2-2和2-3过程温度范围参阅表1（选用隔爆时参见附加规格代码）接液温度：参阅表1环境湿度：5~100%RH (40℃时)工作压力：2.7kPa abs (20mmHg abs )~法兰的额定工作压力大气压以下的参阅图2静压影响：参阅表2-1，2-2和2-3输出信号“ ”测量范围：膜盒量 程范 围M H2.5~100kPa(250~10000mmH O )2-100~100kPa(-10000~10000mmH O )225~500kPa 2(0.25~5kgf/cm )-500~500kPa 2(-5~5kgf/cm )4～20mA DC,带数字通讯的2线制10.5~42V DC(普通型和隔爆型)10.5~30V DC （ 本安型、n 型或非易燃型）10.5~32V DC(带避雷保护时)电源电压“ ”出错报警注：只适用于输出信号代码为 D 和 E 时CPU 或硬件出错时输出状态上限输出：110%≥21.6mA DC(标准)下限输出：-5%，≤3.2mA DC - 2 .5%，≤3.6mADC(适用于代码F1)“ ”10.5~28V DC(TIIS 本安防爆)通信距离：2km,使用CEV 电缆或者PVC 电缆时负载电容：≤0.22μF 负载电感：≤3.3mH与电源线的间距：≥15cm连接于接受电阻上的接收仪表的输入阻抗在2.4kHZ 时，≥10k［选用本安时参见附加规格代码］通信线路条件“ ”电源电压：16.4～42V DC(16.4～30V DC)负载电阻：参阅图1注：如果是本安型变送器，外部负载电阻应包括安全栅电阻97带“ ”符号的参考FF现场总线GS01C22T02-00CY 和PROFIBUS 现场总线GS01C22T03-00CY2放大器外壳铝合金铸件或JIS SCS14A 不锈钢变送器材质容室法兰：JIS SCS14A螺栓、螺母：见型号规格表隔膜及其它接液部件：参阅“型号与规格代码一览表”毛细管：JIS SUS316保护管：JIS SUS304oPVC 屏蔽(PVC 的最大使用温度:100℃)(212F )注入液：参阅表 1隔膜密封件材质：当毛细管长 5m ，注入液的代码为A ，过程法兰为3英寸时，在正常温度下取得的值。
横河EJA系列力变送器设备维护及操作规程1 目的为保证YOKOGAWA EJA系列压力变送器测量准确性和工作稳定，特制定本规程。
2 范围2.1 规定了YOKOGAWA EJA系列压力变送器接线、手操器操作、维护及故障排除等内容。
2.2 本规程适用于横河EJA100A/120A/130A/210A/220A/310A/430A/440A/510A/530A型压力变送器。
3 引用文件横河EJA100A/120A/130A/210A/220A310A/430A/440A/510A/530A型压力变送器的使用说明书。
4 术语和定义本文件无相关术语和定义。
5 职责5.1 维修中心仪表专业负责检修和维护。
6 维护及操作规程6.1 接线6.1.1 电源供电连接☑连接电源线到端子SUPPLY +/-，如下图所示：6.1.2 外部Indicator接线☑连接外部指示器到CHECK+/-端子，如下图所示。
☑连接的外部Indicator内电阻小于等于10欧。
6.1.3 BT200连接☑连接BT200到SUPPLY+/-。
☑通讯需要串联一个250到600欧的电阻，如下图所示。
6.1.4 Check Meter接线☑连接Check meter到CHECK +/-端子。
☑Check meter内阻小于等于10欧。
☑CHECK+/-端子上4-20mA输出信号，如下图。
6.2 操作规程6.2.1 启动前的准备工作☑检查低压和高压侧工艺压力隔离阀（Tap valve），排污阀，三阀组截止阀，全部关闭。
☑三阀组平衡阀打开。
6.2.2 按照以下步骤投用变送器☑打开低压和高压侧一次隔离阀（Tap valve）使导压管充满工艺介质。
☑缓慢打开高压侧截止阀（Stop valve）,使变送器压力检测部分充满液体。
☑关闭高压侧截止阀（Stop valve）。
☑逐步打开低压侧截止阀阀（Stop valve），使变送器检测部分充满工艺液体。
☑关闭低压侧截止阀（Stop valve）。
双法兰液位计安装方式的改革作者：郭晓东来源：《现代食品》 2017年第5期1 双法兰液位计检测原理液位自动检测装置是采用恒河EJA118W 双法兰液位计进行检测的，其检测原理为：双法兰差压液位计一般只用于测密闭式容器的液位，双法兰液位计主要应用U 形管原理，即上法兰和气相空间相通，下法兰和液相空间相通，这样液位计的液位和容器的液位永远相同，因为有两个法兰，所以称为双法兰液位计[1]。
利用液体的重力作用会对罐壁产生压力的大小，来检测罐内液位的高低，符合公式P=ρ×g×h，这里的ρ 是指罐内的液体的密度大小，g 是指重力加速度，所以压力的大小完全取决于罐内液体高度的大小，因为双法兰液位计的两个法兰是用毛细管密闭相连的，毛细管内充满了氟油，同时上下法兰之间的密闭液体的重力作用因为液位计的智能自动平衡，完全可以忽略不计。
2 双法兰液位计安装方式最初笔者设计人员采取的安装方式为，在蒸发器的上下罐壁开口，直接焊接液位计的安装法兰，这样的安装方式很简便，节约资金、节省工时，但是随着使用时间的延长，因为蒸发器里面是负压环境，而且经常超出60 ～ 80 kPa，同时酸性较强，并且液位计的安装法兰的开口位置正好是物料的切线进入方向，并且每次损坏的均为上面的进料口处的法兰，多次检查时候均发现膜片向外凸起，用手摸着很软，明显和原来新的时候不一样，并且在物料里面经常发现金属异物。
经过长时间的观察和液位计的损坏现象进行总结，笔者认为液位计的损坏原因是膜片受到腐蚀变薄，异物碰撞导致上部膜片破裂，下面对此进行具体分析。
从图1 和图2 可以看出：厂家给出的正确的安装方式也是用钢管引出一段距离，而不是直接将法兰焊接在罐壁，据此来看应该是尽量避免液位计的膜片直接与流动的物料接触，并且防止摩擦损坏才是正确的安装方法。
笔者公司最初时候所采取的紧贴罐壁的安装方式，本身就存在缺陷。
同时，蒸发器的切线进料口和双法兰液位计的引压法兰低压端接口处正好重合，这样就给物料对法兰膜片的磨损和碰撞带来可能，事实正好验证了这一点，因为每次损坏的膜片都是低压侧法兰的膜片，高压侧的法兰因为远离进料口，并且下部高压侧法兰基本上处在玉米浆介质内，所以完好无损。
EJA系列差压变送器的使用及故障分析青海碱业有限公司机电车间青海德令哈 817000摘要:在工业自动化生产过程中，各种参数和变量，需要各种检测仪器仪表测量，而差压变送器已得到了非常广泛应用,有效地进行工艺操作和稳定生产其在自动控制系统中也发挥着日益重要的作用。
本文以日本横河公司生产的EJA系列差压变送器为例主要介绍差压变送器的工作原理、安装方法及注意事项，以及在检测过程中出现的故障及原因分析、排除方法。
关键词:差压变送器使用故障分析1 引言随着化工企业规模的扩大及自动化水平的不断提高，差压变送器在生产中的应用越来越广泛，在各类检测仪表中占有相当大的比例，同时在生产使用过程中遇到的问题也越来越多。
为使工艺操作平稳和正确，必须了解其工作原理，如何正确使用，以及常见故障的分析处理方法，并重点对引压管堵塞、泄漏，气体流量测量引压管积液等问题引起的故障现象进行了重点分析，以提高仪表测量的准确性，对优化生产过程控制具有十分重要的意义。
2 EJA差压变送器组成及工作原理图2.1 EJA差压变送器组成日本横河电机公司生产的EJA系列差压变送器包括：EJA110A、EJA120A、EJA210A、EJA220A、EJA118W等型号的产品，主要由单晶硅谐振式传感器和智能电气转换两部分组成，如下图1所示。
EJA差压变送器组成12.2 EJA差压变送器工作原理单晶硅谐振式传感器上的两个H形振动梁分别将差压转化为频率信号，采用频率差分技术，将两频率差数字信号直接输出到脉冲计数器计数，计数到的两频率差值传递到微处理器内进行数据处理。
电气转换部分将传感器来的信号，经微处理器（CPU）处理和D/A电路，转换成一个对应于设定测量范围的4～20mA模拟信号。
通过输入输出接口（I/O接口）与外部设备（如BT200、HART375手操器和DCS中带通信功能的I/O模块），以数字通讯的方式传输数据，由于叠加在模拟信号上的数字信号的平均值为零，因此数字频率信号对4～20mA模拟信号不产生任何扰动影响，如下图2所示。
EJA变送器的选型和主要参数EJA变送器的选型和主要参数龙岩市造纸实业公司曾启勤关键词膜盆量程,实际测量量程,BT200,绝对压力零点,零点迁移引言在DCS系统中用压力,差压变送器能实现对压力,压差液位,流量等的自动控制.因此在大规模的造纸厂,压力,差压变送器占具着极其重要的位置.由于DPHARPKIA(DifferentialpressIIrehighaccuracyresonantsensorpressul~transmiUer)在我厂使用量多,在此我想主要就FAA的选型和主要参数设置上谈谈我的一些体会.～,KIA的工作原理由单晶硅谐振式传感器上的两个H形的振动梁分别将差压,压力信号转换为频率信号,送到脉冲计数器,再将两频率之间直接传递到CPU(微处理器)进行数据处理,经D/A 转换器转换为与输入信号相对应的4—20mA1)C的输出信号,并在模拟信号上叠加一个BRAIN/~&RT数字信号进行通讯.(△P周暑每4—20nlADC及数字信号▲j豫端IKIA智能变速器工作原理图二,选型由于EJA型号多,不同型号有不同的安装要求,测量范围等,若型号选择不好,轻则引起浪费,重则无法测量,甚至损坏变送器.因此KIA的造型是个非常重要的问题.下面我将分步骤讨论普通型A的选型问题:第一,首先我们必须明确被测量是压力,差压,液位,绝对压力还是流量.下面从KIA 的应用(即从被测量的角度)列一表格(丧1).第二,选类型:常规安装,直接安装还是隔膜式安装,后,对被测介质具有腐蚀性或会产生沉淀,均应先用隔膜式,具体选择用什么类型的A变送器.在这边值得注意的是,选常规安装时,你应根据自己的安装设计来选择管道连接,安装方式,接线口等.若选隔膜式,则应考虑法兰规格,法兰尺寸,是否带毛细管,毛细管要多长等.第三,根据工艺要求,选择实际测量量程在膜盒量程范围的型号.首先根据被测介质直接进入变送器然后再根据安装环境,测量需要来第四,选择材质,一般无特殊要求就选最具代表性的规格c下面就选型方面举个例子.如图44示密闭容器,要求控制容器中纸浆液位在O.6m左右,最高不超过去时1m,液面上空有一70Kpa左右的真空;容器高2m选一EJA变送器.步骤:(1)被测量为液位,从表l中可知液位变进器的型号有EJA】】O,EJA118N,EJA1l8W, F-3A210A和F-3A220A.(2)选类型:被选介质为纸浆,进人变送器后会产生沉淀,影响测量,所以应选隔膜式. 此为一密闭容器,液面上空是真空度在变化的真空,应选双法兰带毛细管的EJA变送器,把转换部安装位置设计在离容器顶垂直距离3m,水平距离0.5m处,法兰尺寸选3一inch(80mm,DIl80),两法兰均为平膜.因此可选法兰尺寸为3一inch(80mm,DIl8o)毛细管长为4m的EJA118w.(3)要求容器中纸浆液位为06m,所以可选测量量程为100Kpa,下限值为0,上限值为100Kpa.(4)材质选标准规格中最具代表的规格.综上所述,查选型资料可知EJA118w—DMSAIEA—AA04—90DN符合上述要求. 三,主要参数设置E.IA每种型号的使用说明书中都有告诉我们各种参数的设置方法.但由于量程设置与零点调整这两种参数的设置方法较多,概念较容易混洧.在这我就这两种参数的不同设置方法作一翻归纳和总结.1,量程设置首先我们必须区分两个概念:膜盒量程和测量量程.膜盒量程是指EJA变送器可测量的量程范围是不可更改的,如EH118w变送器,HA型的盒量程范围是2.5—100Kp8.测量量程是指用户使用过程中所需的量程,如选型例中100Kpa.这边所说的量程设置是测量量程的设置,测量量程必须在膜盒量程的范围之内.在E.IA变送器中量程设置有如下规则:测量量程:上限值一下限值改变上限值,下限不会跟着变,量程改变.改变下限值,上限值自动同幅度变化,所以量程保持不变.EJA的量程设置有三种方法:(1)在设置菜单页的c:SE1TING参数页中,通过改变c2:LOWRANGE改变量程的上,下限值或改变:HIGHRANGE而改变测量量程.(2)带工程单位的量程改变若你在设置页的D:AUXSETI中的参数项D20:DISPSELECT选择USERSET或USER&%显示,且在D22:DISPUNIT中设置了工程单位,则你若要改变量程或上,下限值就只能通过D2.2:DISPLRV和D23:DISPHRV.改变D22:DISPLRV的值,量程不变,上,下限值改变.改变1723:DISPHR'v"的值,量程和上限值改变,下限值勤不变.(3)实际输入时量程的改变HIO:AUTOLRVH11:AUTOHRV,这种设置方法允许上,下限值根据实际输入值而自动设置.如果上下限值被设定,则(1)法中的c2:LOWRANGE,:HIGHRANGE也同时随着改变.例如,当前测量范围为O一3Mpa45a,若当前实际输入为O.3Mpa,进行如下操作按ENTER键两次,下限值自动变为O.3Mpa,再按键认可,上限值自动同幅改变.变为33Mpa量积范围为03Mpa一3.3Mpa.b,若当前输入为2MPa,进行如下操作按ENTER键两次,上限值自动变为2Mpa,再按F'|键认可,下限值不变,上限值为2Mpa,量程改变为2Mpa,量程范围为OMpa一2Mpa.13,L_-<种量程设置方法应根据具体情况来运用.2,零点调整由于ETA的使用说明书上有零点调整的详细步骤在此我只谈谈存在零点迁移时,零点应如何确定.标准零点:当传感器所受的差压或压力(即输入)为零时,输出也为A昔零,这一点即为标准零点./,,EJA允许零点迁移,即只要在量程范围内,即使输入压力不为零,\,一/,输出也可调为零.根据公式:输出值=(输入值一测量量程低限)/测量量程×100%,可知,标准零点应为输出值等于零,输入小值等于零,测量量程低限值也等于零;而存在零点迁移时,输入值=测量量程低限值不等于零,输出为零,为迁移后的零点.因此,当测量量程的下限值不为零时,零点调整时只有当输入值=测量量程低限值时,才能把输出调为零,否则测量将出错.如图示为EJA差压变送器在我们车间三段通气的一个应用,A管中介质为一100Kpa一100Kpa变化的蒸汽,变送器高压侧导压管有效长度为1m,低压侧与大气通.量程设置时,大家都理所当然地认为下限值为一100Kpa,上限值为100Kpa,因此当变送器输人为零时,输出调为50%,达到调零目的.但当变压器在生产中正式启用后才发现测量值并不能直接反应A管中介质压力.后来我仔细考虑才发现,由于变送器高压侧存在有效长度为lm长46的导压管,因此还存在lOKpa的压力迁移.即当A管中介质压力为一100Kpa时,变送器的实际输入应为一100+lO=90Kpa,而管中介质压力为100Kpa时,变送器的实际输入应为100+l0=l10Kpa,也就是说,量程的上,下限值就分别为110Kpa和一90Kpa,而非100Kpa和一100Kpa.这样,当A管介质为OKpa时,实际输入=0+10=l0Kpa,输出:[10一(一90)]/[110一(一90)]×100%:50%.此时把输出调到505,也就达到调零目的.事实证明这是正确的.从我们车间多年使用EJA变送器的情况看,EJA变送器质量较稳定,查错也较简单(内藏指示有相应的错误代码提示).但值得注意的是,日常维护时,除了定期的排气,排污外,应特别注意检查电气连接的金属软管有无破损,若有破损,应立即更换,预防水从软管破损处进入接线端,造成损坏.应用型号类型量程测量范围(Kpa)L0.5—10差EJAI1OA常规安装Ml一1oo压H5—5oo和V0.14—14Mpa液EJA1l8N凸膜片M2.5一loo位EJAll8w平膜片EJAl18Y一凸一平H25—5o0微差压EJAl2oA常规安装E0.1一l液位开口EJA2l0A平膜片Ml一1oo闭口容器EJA22oA凸膜片H5—5ooLl—l0流量EJAI15内藏孔板M2一looH20—210A0.03—3MpaEJA430A常规安装B0.14—14MpaEJA438W平膜片嵌入A0.06—3Mpa压B0.46—14MpaA0.06—3MpaEJA438N凸膜片远传B0.46—7MpaEJA440A常规安装C5—32Mpa (高压力)D5—50Mpa力A10—2ooB0.1—2MpaEJA530A直接安装C0.5—10MpaD5—50Mpa绝L0.67—10EJA3l0A常规安装M1.3一l30对H0.03—3Mpa压A1O一200EJA5loA直接安装B0.1—2Mpa力C0.5—10MpaD5—50Mpa47。
EJA118 W.EJA118 N.EJA118 Y4．安装4．1注意事项：在安装变送器之前，请2.4小节的警告注意“选择安装场所“关于安装场所的、周围参照10.1.1小节“一般规格”4．2安装密封膜运用法兰盘安装密封膜如图4.1.42图示如何把密封膜安装在容器上，用户名准备配套法兰盘，垫圈，螺栓，螺帽。
①把密封膜正确安装在工艺过程中的低压和高压面，检验每面的标牌。
②螺栓③膜④法兰⑤螺帽⑥垫圈⑦该产品与这些组件一起装运。
图4.1安装密封膜重点重点2．把密封膜正确安装在工艺过程中的低压和高压面，检查的标牌。
3．为了避免两密封膜间不同duets温度测量错误，毛细管必须结合在一起毛细管必须牢固安装在容器壁上，不为风或振动所移动。
如果毛细管太长，使多余盘管松散，并且使用合适和管道上漏便健全有保障。
4．在密封膜的安装期间，确保尽可能地避免膜片密封中出现密封液液位差。
快的使没密封的水头动用密封膜。
5．小心使用，不要损坏膜的表面，因为膜是凸出的离法兰盘表面大约1MM将密封膜的表面朝下安装，会损坏膜表面。
6．不要急剧地弯曲毛细管或施加过大的压力。
①重点使螺栓朝下。
②低压面③高压面④最小50MM⑤最低液位⑥传感器尽可能安装在此安装高压面密封膜的位置低。
图4.2把密封膜安装到容器上。
4．3传感器安装■使用安装平台，变送器可安装在一根标定50MM（2英寸）管道上，图4.3所示。
变送器能安装在水平或垂直管道上。
■当安装变送器平台时，拧紧（4个）螺栓，保持变送器原扭矩接近39小NM{4KF.M}△重点水平安装管道垂直安装管道①U型螺帽②安装平台③变送器固定螺栓④U型螺栓⑤50MM（2尺寸）图4.3变送器安装3．变送器应该安装在至少低于高压（HP）工艺连接600MM处，选择可确保规定的充满液体的液压，如果不能安装在至少低于高压工艺连接600MM处，请使用以下公式。
H：高压工艺连接处与变送器的高度（MM）H≦0：安装变送器至少低于高压工艺连接处H（MM）H＞0：安装变送器至多高于高压工艺连接处H（MM）P：容器内的压力（PA，ABS）PO：变送器最小工作压力限制（PA ABS）D如果环境温度变化范围是-10到50℃3178（潮湿部分的材料瑾是S）3596（ T）6074（ H）4711（ U）BS:所贮液体的比重（25℃时），参照GSI（水银的比重13.6（25℃时）①低压位②高压位图4.4安装在容器上的例子（安装警告）4.4添加聚四氟乙烯方案包括聚四氟乙烯薄膜和氟化油。
在安装密封膜到法兰盘之前，添加聚四氟乙烯薄膜如下：①氟化油（②聚四氟乙烯薄膜③膜④垫圈表面⑤密封膜图4.5添加聚四氟乙烯江膜4.5变送器旋转元件DPH变送器元件能旋转90℃用变送器专用的六角形扳手固定变送器元件压力探（1）测器六角形螺栓（2）慢慢地把变送器元件旋转90℃（3）拧紧两个六角形固定螺栓。
①旋转90-180②传感器元件③旋转90℃或180℃④管道连接⑤调零螺钉⑥压力探测器元件图4.6旋转变送器元件5.布线路5.1线路注意事项：5．2选择电线材料①选用PVC绝缘电缆或与之规格相当的绳状电线或电缆是一样的都比600V等级的聚氟乙烯热线或等效线要好。
②在容易受电子噪声影响的地方使用屏蔽电线。
③在环境温度较高或较低的地方，使用性能相当的电线或电缆。
④在可能有腐蚀气体或液体的环境中，使用的电线或电缆能能抵抗这些物质。
⑤建议在寻线未端珍带有绝缘套的卷曲的无焊剂的压接端子。
（4MM螺栓5．3外部接线盒连接：5．31电源连接电源线接在“SUPPLY（电源”）的十，一端子上。
①电源②电源节制闸③端子部图5.31.电源连接5.3.2外接指示器连接外接指示器接到“CHECK”的十一端子上。
（注）使用的外部指示的内阴是10以下①端子部②电源开关③外接指示器图5.3.2外接指示器连接5.3.3BT200智能终端连接：把BT200连接到“SUPPLY”十一极（使用钉钩）①由于BT200连接到以交流信号连接到接线盒的故无极性。
图5.3.3BT200连接5.3.4检验仪表连接检验仪表连接到“CHECK”的十一端子上。
使用钉钩）·从“CHECK”下合电极输出的信号是4~20MA直流电。
（注意）使用的测量内阴是10S，以下。
图5.3.4检验仪表连接5.4配线△警告6．操作6．1启动准备EJA118W，EJA118N和EJA118Y型膜密封压力变送器用于测量气体，液体的流速，蒸汽压力液体密度，本节记叙的是用EJA118W型测量密封容器液位的操作步骤，如图6.1所示测量液体压力①确认每一密封膜安装在法兰盘的连接部分没有任何渗漏。
②打开电源，连接BT200打开接线盒盖把BT200连接到（“SUPPLY”）电源和十、一极上。
③用BT200。
确认变送器是否处干正常状态。
检查参数确认有无必要改变其设置BT200的操作步骤，请看第7章，如果变送器带内藏指示计，装有必备的指示器可用来确认变送器操作是否正确。
■确认变送器处于正常运作：使用BT200检查：·如果电路系统发生故障，显示器就上会显示“信息错误”（communicariln errog）·如果变送器发生故障，显示器上会显示“自查错误”（SELE CHECK ERROR）使用内藏指示计检查：·如果电路系统发生故障无显示·如果变送器发生故障，根据邦联性质显示一个错误代码。
①信息错误（线路故障）②自检错误（变送器故障）③自检错误（变送器故障）△注意■校验和改变变送器参数设置和参数值：变送器在出厂时就预量这些参数，如需查看或修改参数值参见7.3.2小节。
·测量范围……参见7.3.2小节（2）（测量范围上限、下限和单位基数）操作模块……参见7.32小节（2）（测量范围上限，下限和单位）·6.2零点调整：△注意传感器起点调节有两种方法：运用变送器外调零螺钉，通过BT200操作输出检验信号。
④启动准备完成后，进行零点调整：变送器零点调整时，容器里的液位不必设置为测量范围的最低限制（10%），将变送器输出信号调整到实际测量值，可得到高精度测量。
■使用变送器外调零螺钉变送器外调零螺钉：调节变送器外调零螺钉前，须确认以下几点·参数项：J20：EXTZERO ADJ‘显示’‘ENSBCE’参数设置方法参见7.3.2(15)小节。
·用一字螺丝刀调节调零螺钉。
顺时针调节输出增大逆时针调节输出减少，调零数值精度可达到量程的0.01%调零变化大小由调节速度决定，因此精调时应慢，粗调可加快。
■使用BT200上的单键操作也可调零。
检索参数次“J10：ZEROADJ”，按ENTER键两次，此时起点自动调到0%信号输出（4MADC），确认所显示的参数值为“0.0%”则按ENTER键。
BT200操作步骤见7.3.2(15 )小节①选定参数次J10的显示②按ENTER两次，输出显示%4MADC将变送器输出信号值调到实际测量值，使可得到高精度测量。
[例]测量范围：0~2M实际测量值：0.8M实际测量值× =40%■使用变送器调零螺钉旋转调零螺钉使输出信号与实际测量值对应■使用BT200选择参数：“J10：XER ADJ ”改变显示参数的设置点（%）为实际测量值（%），按EVTER键两次，详细操作见7.3.2.（15）小节①选择J10参数时的显示②改变设置值为实际测量值（40%）③按ENTER键两次，40%对应输出10.4MA6.3启动⑤6.2小节叙述的操作（调零）完成后，按下列步骤启动：步骤如下：a检查运行状况：由于过程压力周期性变化，可能引起输出信号大幅度波动（振荡），此时，可用BT200衰减输出信号的振荡，外接指示计或内藏指示计也可检查振荡，设置最优时间常数，参见7.3.2（3）“阻尼时间常数设定”。
B检查完毕后，执行下列步骤△重点■把BT200从接线盒拆下，拧紧所有终端螺钉。
■拧紧接线盒和放大器罩盖，将锁紧螺钉拧到底。
■用内六角板手反时针旋转内六角锁紧螺钉。
分别锁紧耐火型传感器的接线盒盖和放大器罩盖。
（见图8-4）紧固后，应达到不能用手拧开的程度。
■盖上调零装置盖板，拧紧固定螺钉。
6.4停机关闭电源6.5使用范围设置螺钉设置测量范围。
现场压力进入变送器后，内藏批示计附有测量范围设置细的变送器用户可通过调零螺钉改变测量范围的上、下限值（HRV和LRV），而不必使用智能终端BT200但要修改内藏指示计设置（测量范围和工程单位）仍须用智能终端BT200。
按下列步骤改变上、下限值设定。
例：将测量范围改变成0-ZOKPa①按图8.3.1所示，将变送器及测试表连接好，并至少预热五分钟。
②按一下测量范围设置钮，内藏指示计显示“LSET”③在高压侧加OKPA9DD（大气压）（注1）④调节外部调零螺钉（减少或增加输出）⑤调节外部调零螺钉直到输出信号为0%（IVDC），下限设置完毕。
⑥按一下测量范围设置钮，内藏指示计显示“LISET”⑦D YM FDFY WMJ LK 20KPA压力（注1）⑧调节外调零螺钉（减少或增大输出）。
⑨内藏指示计显示输出信号（%方式）（注2）⑩按动测量范围设置钮变送器回到正常状态，其测量范围为0~20KPA。
注1．测压部的压力稳定后，才能进行以后的操作。
注2．所加压力使输出值超过原上，下限值，内藏指示计将显示错误代码：“ER07”（此时输出信号百分数及“ER07”字样第两和闪烁一次）。
出现该信息可不必理会继续后面操作，如出现其它错误信息时，则参考7.5.2小节“错误与纠下重点①内藏指示计②量程设置开关（按钮）注：按测量范围设置钮时，应用钝头的细棒，如六角板手。
图6.5设置开关。
