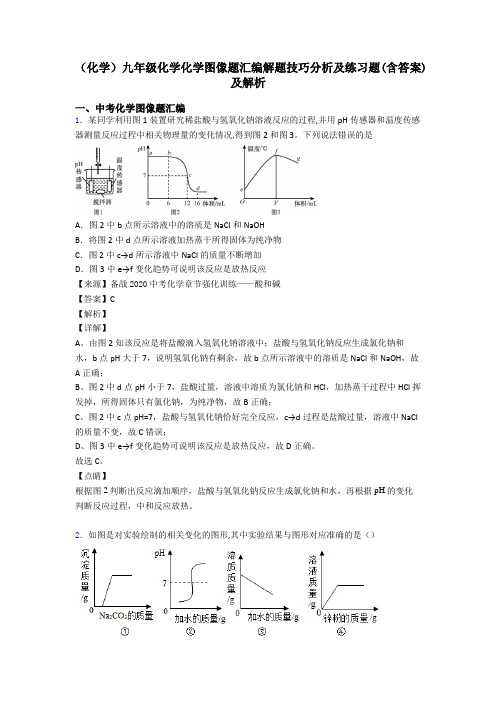

（化学）九年级化学化学图像题汇编解题技巧分析及练习题(含答案)及解析一、中考化学图像题汇编1．某同学利用图1装置研究稀盐酸与氢氧化钠溶液反应的过程,并用pH传感器和温度传感器测量反应过程中相关物理量的变化情况,得到图2和图3。
下列说法错误的是A．图2中b点所示溶液中的溶质是NaCl和NaOHB．将图2中d点所示溶液加热蒸干所得固体为纯净物C．图2中c→d所示溶液中NaCl的质量不断增加D．图3中e→f变化趋势可说明该反应是放热反应【来源】备战2020中考化学章节强化训练——酸和碱【答案】C【解析】【详解】A、由图2知该反应是将盐酸滴入氢氧化钠溶液中；盐酸与氢氧化钠反应生成氯化钠和水，b点pH大于7，说明氢氧化钠有剩余，故b点所示溶液中的溶质是NaCl和NaOH，故A正确；B、图2中d点pH小于7，盐酸过量，溶液中溶质为氯化钠和HCl，加热蒸干过程中HCl挥发掉，所得固体只有氯化钠，为纯净物，故B正确；C、图2中c点pH=7，盐酸与氢氧化钠恰好完全反应，c→d过程是盐酸过量，溶液中NaCl 的质量不变，故C错误；D、图3中e→f变化趋势可说明该反应是放热反应，故D正确。
故选C。
【点睛】根据图2判断出反应滴加顺序，盐酸与氢氧化钠反应生成氯化钠和水，再根据pH的变化判断反应过程，中和反应放热。
2．如图是对实验绘制的相关变化的图形,其中实验结果与图形对应准确的是（）A．图①是向一定量的稀盐酸和氯化钙的混合溶液中不断加入碳酸钠溶液至过量B．图②是向硫酸中加水,溶液pH的变化C．图③是向饱和食盐水中不断加水,溶液中溶质的质量变化D．图④是向一定量硫酸铜溶液中不断加入锌粉,溶液的质量变化【答案】A【解析】【分析】碳酸钠先与盐酸反应，再与氯化钙反应，向饱和食盐水中不断加水，溶液中溶质质量不变，在没有加锌粉前溶液质量不能是零。
【详解】A、碳酸钠先与盐酸反应，再与氯化钙反应，所以一开始没有沉淀产生，故A正确；B、向硫酸中不断加水pH值不能到7，故B不正确；C、向饱和食盐水中不断加水，溶液中溶质质量不变，故C不正确；D、在没有加锌粉前溶液质量不能是零，故D不正确。
（化学）初三化学化学图像题汇编常见题型及答题技巧及练习题(含答案)含解析一、中考化学图像题汇编1．向盛有50g10%Ba（OH）2溶液的烧杯中慢慢滴加稀硫酸至过量，如图（纵坐标表示烧杯中其他量的变化）所有有关量的变化与所加入稀硫酸质量的关系错误的是（）A．B．C．D．【答案】D【解析】【分析】【详解】A、稀硫酸和氢氧化钡能反应生成硫酸钡沉淀和水，当两者不断反应时，溶质的质量逐渐减小，当硫酸过量时溶质的质量又会逐渐增大，图象正确，故A不符合题意．B、氢氧化钡显碱性，随着酸量的增加溶液的碱性不断减弱，pH值变小，直至恰好反应pH=7，再加入稀硫酸酸性不断增强，pH小于7，图象正确，故B不符合题意．C、随着反应的进行沉淀量不断增大，直至恰好反应，沉淀量不再改变，图象正确，故C不符合题意．D、不断慢慢滴加稀硫酸至过量，水的质量不断增加，不会出现不变的情况，图象错误，故D符合题意．故选D．【点睛】主要考查氢氧化钡与稀硫酸的化学反应事实，能理解图象表达意思，针对图象表达，再联系反应事实即可解答．此题注意药品的量改变，导致情况的不同．2．常温下，向烧杯内的甲物质加入乙物质至过量，若x轴表示加入乙物质的质量，则下列选项于图像不相符的是（）选项甲物质乙物质Y轴的意义A稀盐酸和硫酸钠氢氧化钡生成沉淀的质量B水硝酸钾溶质的质量分数C二氧化锰过氧化氢溶液氧气的质量D铝稀硫酸溶液中铝元素的质量A．A B．B C．C D．D【答案】C【解析】【分析】常温下，向烧杯内的甲物质加入乙物质至过量，若x轴表示加入乙物质的质量，曲线从0点出发，逐渐增大，增大到一定程度时不再增大。
【详解】A、向稀盐酸和硫酸钠混合液加氢氧化钡溶液，硫酸钠与氢氧化钡反应生成硫酸钡沉淀，且该沉淀不溶于盐酸，所以反应开始时就有沉淀产生，当硫酸钠反应完时，沉淀的量不再增加，与曲线相符，不符合题意；B、往水中溶解硝酸钾，溶质质量分数从0不断增大，当溶液达到饱和时，溶质质量分数不再增大，与曲线相符，不符合题意；C、向二氧化锰中滴加过氧化氢溶液，反应开始时就产生氧气，且氧气不断增加，因为二氧化锰在该反应中作催化剂，反应中质量和化学性质不变，因此，过氧化氢不断滴加，氧气就不断增大，氧气没有最大量，与曲线不相符，符合题意；D、向铝中滴加稀硫酸，铝与硫酸反应生成硫酸铝，溶液中的铝元素的质量不断增加，当铝完全反应后，溶液中铝元素的质量不再增加，与曲线相符，不符合题意。

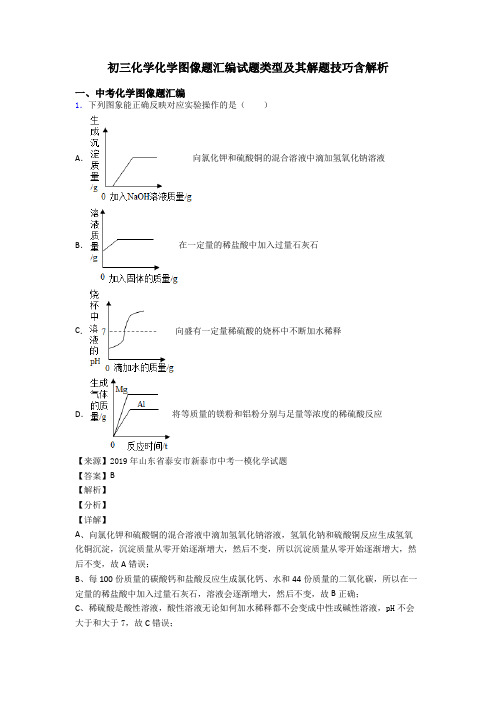

初三化学化学图像题汇编试题类型及其解题技巧含解析一、中考化学图像题汇编1．下列图象能正确反映对应实验操作的是（）A．向氯化钾和硫酸铜的混合溶液中滴加氢氧化钠溶液B．在一定量的稀盐酸中加入过量石灰石C．向盛有一定量稀硫酸的烧杯中不断加水稀释D．将等质量的镁粉和铝粉分别与足量等浓度的稀硫酸反应【来源】2019年山东省泰安市新泰市中考一模化学试题【答案】B【解析】【分析】【详解】A、向氯化钾和硫酸铜的混合溶液中滴加氢氧化钠溶液，氢氧化钠和硫酸铜反应生成氢氧化铜沉淀，沉淀质量从零开始逐渐增大，然后不变，所以沉淀质量从零开始逐渐增大，然后不变，故A错误；B、每100份质量的碳酸钙和盐酸反应生成氯化钙、水和44份质量的二氧化碳，所以在一定量的稀盐酸中加入过量石灰石，溶液会逐渐增大，然后不变，故B正确；C、稀硫酸是酸性溶液，酸性溶液无论如何加水稀释都不会变成中性或碱性溶液，pH不会大于和大于7，故C错误；D、铝的金属活动性比镁的金属活动性弱，每54份质量的铝和足量的酸反应会生成6份质量的氢气，每24份质量的镁会与足量的酸反应生成2份质量的氢气，所以将等质量的镁粉和铝粉分别与足量等浓度的稀硫酸反应，镁的反应速率快，铝生成的氢气多，故D错误。
故选B。
2．不能正确对应变化关系的图像是（）A．A图中横坐标既可以表示加入铁粉的质量，也可以表示加入部分变质的苛性钠质量B．B图中纵坐标既可以表示溶质质量，又可表示溶液的导电性C．C图中横坐标既可以表示反应时间，也可以表示加入二氧化锰质量D．D图中纵坐标既可以表示溶剂质量，又可表示溶液质量【答案】A【解析】【详解】A、一定质量的稀盐酸中加入铁粉，铁与稀盐酸反应生成氯化亚铁和氢气，产生氢气的质量从0逐渐增加，稀盐酸完全反应，氢气质量不再增加，A图中横坐标可以表示加入铁粉的质量；苛性钠部分变质，氢氧化钠中含有碳酸钠，一定质量的稀盐酸中加入部分变质的苛性钠，氢氧化钠先与稀盐酸反应生成氯化钠和水，氢氧化钠完全反应后碳酸钠与稀盐酸反应生成氯化钠、二氧化碳和水，因此生成气体的质量先为0，一段时间后逐渐增加，完全反应后质量不再变化，A图中横坐标不能表示加入部分变质的苛性钠质量；A选项图像不能正确表示对应变化关系，符合题意；B、澄清石灰水中加入二氧化碳，氢氧化钙与二氧化碳反应生成碳酸钙沉淀和水，氢氧化钙完全反应后，氢氧化钙随着反应的进行逐渐减少至0，溶质质量逐渐减小至0，溶液中阴阳离子逐渐减少至0，溶液的导电性逐渐减弱至0，继续通入二氧化碳，碳酸钙、二氧化碳和水反应生成碳酸氢钙，碳酸氢钙易溶于水，溶质质量逐渐增加，溶液中阴阳离子逐渐增加，溶液的导电性逐渐增加，B图中纵坐标既可以表示溶质质量，又可表示溶液的导电性，B选项图像能正确表示对应变化关系，不符合题意；C、加热氯酸钾制取氧气，二氧化锰做催化剂，氯酸钾分解生成氯化钾和氧气，根据质量守恒定律，钾元素守恒，反应过程中固体中钾元素质量保持不变，二氧化锰作为催化剂，二氧化锰的质量变化，不影响钾元素质量，C图中横坐标既可以表示反应时间，也可以表示加入二氧化锰质量，C选项图像能正确表示对应变化关系，不符合题意；D、浓硫酸具有吸水性，敞口放置浓硫酸，随着放置时间的延长，浓硫酸逐渐变为稀硫酸，溶液中溶剂的质量逐渐增加，硫酸不挥发，溶质的质量不变，溶液的质量=溶质质量+溶剂质量，溶液的质量逐渐增加，稀硫酸不具有吸水性，一段时间后，溶剂的质量和溶液的质量都不再变化，另外浓硫酸不是100%的纯硫酸，溶剂质量和溶液质量的起始质量不为0，D图中纵坐标既可以表示溶剂质量，又可表示溶液质量，D选项图像能正确表示对应变化关系，不符合题意。
（化学）九年级化学化学图像题汇编常见题型及答题技巧及练习题(含答案)含解析一、中考化学图像题汇编1．下列实验中溶液的pH 随加入试剂体积而变化的关系与图相符的是A．稀硫酸中不断滴入NaOH 溶液B．NaCl 溶液中不断滴入稀盐酸C．Na2CO3溶液中不断滴入稀盐酸D．NaOH 溶液中不断滴入蒸馏水【来源】上海市长宁区姚连生中学2019-2020学年九年级下学期3月月考化学试题【答案】C【解析】【分析】【详解】A、稀硫酸显酸性，pH<7，图中一开始，pH>7，与图不相符，不符合题意；B、氯化钠显中性，pH=7，图中一开始，pH>7，与图不相符，不符合题意；C、碳酸钠显碱性，一开始pH>7，碳酸钠与稀盐酸反应生成氯化钠、二氧化碳和水，随着反应的进行，pH逐渐减小至7以下，符合题意；D、氢氧化钠显碱性，一开始pH>7，加入蒸馏水，氢氧化钠被稀释，pH逐渐减小至无限接近于7，但是不会小于7，不符合题意。
故选C。
2．下列叙述与对应的示意图表示正确的是( )A．水的电解B．向稀盐酸中滴加过量的氢氧化钠溶液C．加热一定质量的高锰酸钾制氧气D．等质量的锌、铁分别与足量等溶质质量分数的稀硫酸反应【答案】D【解析】根据已有的知识结合图示进行分析，电解水时生成的氢气和氧气的质量比是1：8；盐酸的pH小于7，氢氧化钠溶液的pH大于7；高锰酸钾能分解生成氧气，高锰酸钾的质量一定，则生成氧气的质量一定；等质量的锌和铁与足量的硫酸反应，锌反应的速率大，生成的氢气少。
电解水时生成的氢气和氧气的质量比是1：8，不是2：1，故A错误；盐酸的pH小于7，氢氧化钠溶液的pH大于7，向稀盐酸中滴加过量的氢氧化钠溶液，开始时溶液的pH应该是小于7，不是大于7，故B错误；加热一定质量的高锰酸钾制氧气，当高锰酸钾完全分解，生成氧气的质量不再改变，故C错误；等质量的锌和铁与足量的硫酸反应，锌反应的速率大，在坐标中斜线陡，铁的反应速率小，在坐标中的斜线缓，锌反应生成氢气的质量小于铁生成的氢气的质量，故D正确。

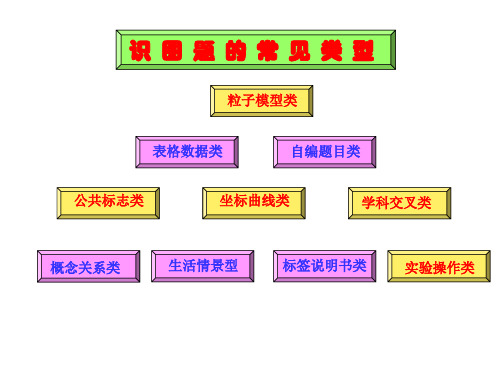

中考化学识图题的归类与练习大丰市白驹镇第二初级中学 肖红昌一、粒子模型类1、人类的生命活动离不开氧气，若以“”表示一个氧原子，则下列各图中可表示氧气模型的是（ ）2别表示两种元素的原子，能用该图示表示的反应是（ ）A 、2H 2+O 2H 2OB 、CO 2+ H 2O==H 2CO 3C 、2CO+O 2CO 2D 、2H 2+CI 2HCI3、（2005年11月，吉林石化公司双苯厂发生爆炸，造成松花江水质污染，主要污染物之一是苯。
下图是苯的微观粒子模拟图，请根据图示判断下列说法中错误的是（ ） A ．苯的化学式为C 6H 6 B ．苯由两种元素组成 C ．苯属于有机化合物D ．苯是由碳原子、氢原子直接构成的4、2005年诺贝尔化学奖授予法国和美国的三位科学家，以表彰他们在烯烃复分解反应研究方面的重要贡献。
烯烃复分解反应的过程被化学家描述为“交换舞伴的交谊舞”。
下列图示可以被理解为烯烃复分解反应的是（ ）5、如下图所示，两个甲分子反应生成三个乙分子和一个丙分子，则从图示获得的信息中，不正确．．．的是（ ）A ．分子的种类在化学反应中发生了改变B ．该反应的反应类型为分解反应C ．反应生成的丙物质属于单质D ．乙分子中含有一个A 原子，一个B 原子6、自来水消毒过程中通常会发生如下化学反应，其反应的微观过程可用下图表示： （“ ”表示氯原子，用“ ”表示氧原子，用“”表示氢原子）⑴请写出甲图所示反应的化学方程式 ； ⑵乙图所示反应的基本反应类型为 ； ⑶D 物质中氯元素的化合价为 ；+⑷上述物质中，属于单质的有 （填化学式）；7、在化学晚会上，小林同学表演了一个化学小魔术“空瓶生烟”（如右图所示），A 瓶中充满氯化氢气体，B 瓶中充满氨气，抽开毛玻璃片，瓶中充满浓浓的白烟。
请你根据所学知识回答下列问题：（1）若用表示氢原子，用表示氮原子，用“ ”表示氯原子，上述反应过程如右图。
该反应的化学方程式为：。
