刮板机中部槽的技术参数

SGB 620/40T型矿用刮板输送机1 适用条件SGB 620/40T型矿用刮板输送机适用于炮采工作面和中间巷道运煤。

2 型式、基本参数及技术特性：2.1 本机属边双链式可弯曲刮板输送机2.2 型号含义说明：推荐机型电动机功率中部槽宽度边双链刮板式输送机2.3 技术特征：2.3.1输送量(t／h) (150)2.3.2链速(m／s)………………………………………………0.86 2.3.3 电动机：型号.........................................................D S B一40 功率(K W) (40)电压(V)......................................................660／380 转速(r／m i n) (1470)2.3.4 液力偶合器型号……………………………………………Y L一400型额定功率(k w) (40)工作液体...............................................................水注水量(L) (9)2.3.5 减速器：型号……………………………………………………JS40型速比………………………………………………………24.5642.3.6 刮板链：型式...................................................双边圆环链规格...............................................................18×64 每条链破断负荷（k N） (350)链中心距（m m） (500)刮板间距（m m） (1024)每米质量(k g)………………………………………………18.8 2.3.7 中部槽：长×宽×高（m m）.................................1500×620×180 水平弯曲(°) (3)垂直弯曲(°) (3)2.3.8紧链方式……………………………………………摩擦制动2.3.9机器总重量(t)………………………………………………17.63 输送机的组成3.1 输送机的组成SGB 620/40型矿用刮板输送机是专为中间巷道运输而设计的。

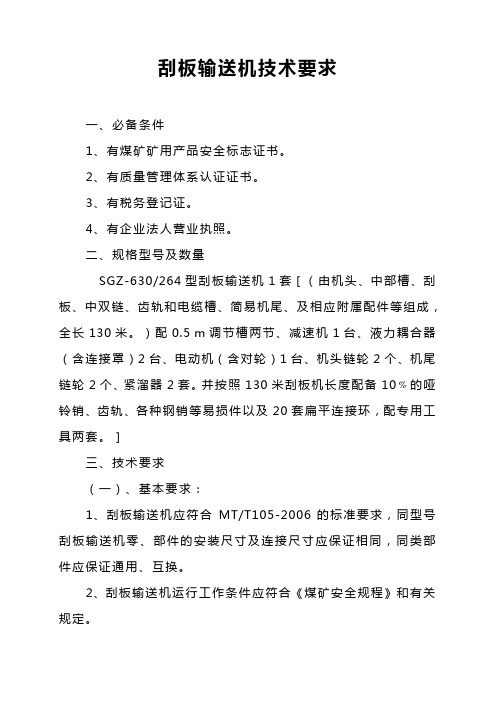

刮板输送机技术要求一、必备条件1、有煤矿矿用产品安全标志证书。

2、有质量管理体系认证证书。

3、有税务登记证。

4、有企业法人营业执照。

二、规格型号及数量SGZ-630/264型刮板输送机1套［（由机头、中部槽、刮板、中双链、齿轨和电缆槽、简易机尾、及相应附属配件等组成，全长130米。

）配0.5 m调节槽两节、减速机1台、液力耦合器（含连接罩）2台、电动机（含对轮）1台、机头链轮2个、机尾链轮2个、紧溜器2套。

并按照130米刮板机长度配备10﹪的哑铃销、齿轨、各种钢销等易损件以及20套扁平连接环，配专用工具两套。

］三、技术要求（一）、基本要求：1、刮板输送机应符合MT/T105-2006的标准要求，同型号刮板输送机零、部件的安装尺寸及连接尺寸应保证相同，同类部件应保证通用、互换。

2、刮板输送机运行工作条件应符合《煤矿安全规程》和有关规定。

3、刮板输送机应能用于左或右采煤工作面（机头和机尾可以调换安装）。

4、刮板输送机各部件应便于拆装、运输，能够改变中部槽数量来适应工作面长度的变化。

5、在设计工作范围内，刮板链能正反方向顺利运行。

6、能与推移装置连接或为推移装置提供配套的推移部位。

7、机头架有足够卸载高度，应避免带回煤现象。

机头架外廓尺寸和结构形式，应便于煤机自开切口。

（二）、参数要求1、输送量为450T/h，链速为1m/s。

2、采用中双链，链条采用φ26mm×92mm-C。

链条破断能力不低于850KN，刮板间距1104 mm。

链条配备检测报告。

3、中部槽规格为1500mm×590mm×252mm，中板厚度不小于25mm，底板厚度不小于16mm。

（三）、机械部分1、中部槽采用封底铸焊式结构，开天窗中部槽每八节设一节，中部槽具有高强度、高耐磨、韧性特点，中板采用高强板NM360，底板材料选用Q345，厚度不小于16mm,提供板材质量证明书。

2、中部槽采用哑铃连接方式，闸盘紧链方式。

1前言----------------------------------------------------1 2安全警示------------------------------------------------2 3概述----------------------------------------------------3 4主要技术特征--------------------------------------------4 5组成及传动系统------------------------------------------5 6主要零部件其结构特点------------------------------------5 6.1机头传动部--------------------------------------------5 6.1.1机头------------------------------------------------5 6.1.1.1机头组成------------------------------------------5 6.1.1.2机头的安装--------------------------------------- 5 6.1.1.3机头的解体----------------------------------------6 6.1.1.4链轮轴组------------------------------------------6 6.1.1.5拔链器--------------------------------------------6 6.1.2动力部----------------------------------------------6 6.1.2.1动力部的组装--------------------------------------7 6.1.2.2动力部的拆卸--------------------------------------7 6.1.2.3减速器--------------------------------------------7 6.1.2.4紧链装臵-----------------------------------------10 6.2机尾传动部-------------------------------------------11 6.3刮板链-----------------------------------------------11 6.3.1刮板链的安装注意事项-------------------------------11 6.3.2维护-----------------------------------------------11 6.3.3刮板链接头-----------------------------------------11 6.4过渡段-----------------------------------------------11 6.5中部段-----------------------------------------------11 6.6电缆槽-----------------------------------------------127输送机零部件的存放-------------------------------------12 8输送机的安装与试运转---------------------------------- 13 8.1安装及调试-------------------------------------------13 8.1.1地面的安装及调试-----------------------------------13 8.2井下工作面的安装及调试-------------------------------15 8.2.1下井前的准备工作-----------------------------------15 8.2.2工作面的要求---------------------------------------15 8.2.3输送机的井下安装-----------------------------------15 8.2.4输送机的井下运行-----------------------------------16 9输送机的使用与维护-------------------------------------16 9.1输送机的使用-----------------------------------------16 9.2输送机的维护-----------------------------------------17 10输送机的润滑------------------------------------------18 11输送机的故障预防--------------------------------------19 11.1输送机的故障预防------------------------------------19 11.2输送机的故障及处理方法------------------------------21 12工具一览表--------------------------------------------22 13服务承诺----------------------------------------------23 14附:图1～图21 ----------------------------------------23前言共60页第1页1前言安装、使用产品前，直接使用本设备的工作人员及有关管理人员应认真仔细地阅读本说明书。

本产品执行MT/T105-2006标准安装使用前请仔细阅读本说明书!SGB620/40T型刮板输送机使用说明书目录一、使用范围-------------------------------------------------------1二、型式、基本参数与技术特征--------------- ---------------1三、组成部分、传动系统和主要组成部分的结构型式及作用------------------------------------------2四、安装注意事项------------------------------------------------5五、使用维护注意事项-----------------------------------------5六、工具一览表--------------------------------------------------6七、机器的润滑---------------------------------------------------6八、机器可能发生的故障及处理方法------------------------6九、运输与贮存---------------------------------------------------7十、其他------------------------------------------------------------7一、使用范围SGB620/40T型刮板输送机使用于中间巷道送输煤炭。

二、型式、基本参数与技术特征1、型式：本机属边双链刮板输送机。

2、型号含义说明：S G B 620 / 40 T改进设计顺序电动机总功率中部槽宽度边双链刮板输送机3、技术特征：1)、输送量150 t/h2)、出厂长度100 m3)、链速0.86 m/s4)、电动机：型号DSB-40（JBY40-4T2）功率40 kW转速1470 r/min电压380/660 V 5)、液力联轴器：型号YL-400A4型额定功率40 kW工作液体水注水量9 L6)、刮板链：型式边双链规格18×64--B每条链破断负荷≥32t7)、减速器传动比1：24.5648)、中部槽长×宽×高1500×620×180mm9)、机器总重17.6 t三、组成部分、传动系统和主要组成部分的结构型式及作用（一）组成部分SGB620/40T型输送机采用单机驱动。

刮板输送机说明书(总11页) -本页仅作为预览文档封面，使用时请删除本页-SGB620/40T刮板输送机使用说明书（产品执行标准MT/T105-2006）刮板输送机使用注意事项1．运行前必须对机头、机尾、机身主要部件进行细致检查，确保所有部件符合要求，刮板链必须松紧合适，避免掉链、卡链、跳链、断链。

2．检查巷道内有无障碍物，运输机上是否有人，电缆是否挂好。

3．检查机尾撑子是否按要求打设好，停电检修，停电搬迁。

4．开启前要先发信号以防伤人。

5．工作面溜子要保持平直，弯曲处要符合规定。

6．司机要坚守岗位，及时检查、清理和注油。

7．司机必须经过技术培训合格，持证上岗。

注意：刮板机的使用跟其它设备一样，工作必须细致，否则会出事故。

1概述产品特点：本产品具有运输力强、传动平稳、结构简单、装拆方便、易于维护、安全可靠等特点。

主要用途及使用范围：本产品适用于煤矿井下缓倾斜薄煤层及中厚煤层采煤工作面输送煤炭，安装挡煤板可用作顺槽运输。

产品名称和型号说明产品名称：刮板输送机型号说明SGB620/ 40 T统一设计电动机功率[KW]中部槽宽度[mm]边双链刮板输送机对环境及能源的影响：本产品设计合理，节约能源，对环境不造成任何污染和影响。

安全：本产品设计合理．质量可靠，性能优良，确保煤矿井下使用安全。

2基本参数(见表一)3主要结构与工作原理总体结构：本产品主要由传动部、推移梁、过渡槽、中部槽、刮板链、机尾、左右挡板等部件组成。

主要部件结构及工作原理传动装置：传动装置主要由电动机、液力偶合器、减速器、链轮、机头架、舌板、盲轴、紧链器等部件组成，联结罩将电动机、液力偶合器、减速器连成一个整体，动力通过减速器传递至链轮，链轮带动刮板链构成封闭式无极传动链，从而起到运输煤炭的作用。

液力偶合器：液力偶合器主要由外壳、泵轮、透平轮等零件组成，靠液力传递动力，减少启动的冲击和震动，利于实现过载保护(详见液力偶合器使用说明书)。

减速器：减速器为三级圆锥圆柱齿轮传动，传动功率40千瓦，传动比。

SGB420/40型刮板输送机使用说明书执行标准：MT/T10” 2006淄博超星矿业机械有限责任公司＜原淄博煤矿机械厂）山东省淄博市昆仑镇电话：0533 —5780574安全警示1、操作者在使用本机前应熟读本使用说明书。

2、配套电气设备必须安全接地，严禁带电开盖检修。

3、刮板输送机严禁乘人，在运输时防止煤矸顶人事故。

4、刮板机在安装、维护、使用中渗漏出的油脂要及时清理干净。

5、刮板输送机配套液力偶合器必须采用水或难燃液作为工作介质。

6、舌險输送机配套件电动机、减速器、圆环链、开口式连接环、液力偶合器应取得煤矿安全标志证书。

安标受控件明细表一、 概述............................................... 2 二、 技术特征 ........................................... 2 三、 主要结构及工作原理 ................................. 3 四、 安装和试运行 ....................................... 4 五、 使用与维护 ......................................... 5 六、 产生的故障及排除方法 ............................... 7 七、 附表 ............................................... 8 八、 运输、储存 ......................................... 8 九、 产品质量保证 ....................................... 8 十、订货须知 ........................................... 8 十一、附图 ............................................. 9 使用范围1、 SGB620/40T 型刮板输送机，主要适用于缓倾斜中厚煤层、爆 破采煤工作面及巷道间输送煤炭。

SGB420/30型刮板输送机 使用说明书执行标准MT/T105-2006(使用产品前请阅读使用说明书)枣庄市福兴矿山设备有限公司2009-10-02目 录安全警示 (1)1、概 述 (3)2、结构组成与工作原理 (3)3、技术特性 (5)4、安装与调整 (5)5、使用维护 (7)6、故障分析与排除 (8)7、易损件 (8)8、运输及贮存 (8)9、开箱及检查 (9)10、其他 (9)附 表………………………………………………………9-11 附 图………………………………………………………12-20安全警示1、在输送机运行中，任何人不得跨越输送机，否则将导致受伤或死亡。

2、 在采煤过程中，任何人不得站在输送机的机头、尾端、煤壁侧，否则将导致受伤或死亡。

3、除了运输煤炭和少量矸石外，输送机不得携运任何其他物品，否则将造成设备损坏及人员伤亡。

4、电气设备在煤矿井下应安全接地，严禁带电开盖。

5、输送机为电动运行，在进行任何维护工作时，必须确定已切断电源。

6、安装使用维护过程中，各润滑部位出现的泄漏物应及时掩埋，清理干净。

7、刮板机安标配套零部件（如：下表所示），必须取得安全标志证书，并在安标有效期内使用。

安标配套件明细表序号 零部件名称 规格 备注1 输送机用隔爆型三相异步电动机YBS-30(380/660)2 刮板输送机用减速器 JS30Ⅰ3 矿用高强度圆环链 14×50-B4 矿用圆环链用开口式连接环 14×50-B1、概述1.1产品特点：本产品具有运输力强、传动平稳、结构简单、装拆方便、易于维护、安全可靠等特点。

1.2主要用途及使用范围：本产品适用于煤矿井下缓倾斜薄煤层及中厚煤层工作面输送煤炭，安装档煤板可用作顺槽运输。

1.3型号组成及其代表意义1.4对环境及能源的影响：本产品设计合理，节约能源，对环境不造成任何污染和影响。

1.5安全：本产品设计合理，质量可靠，性能优良，确保煤矿井下使用安全。
