汽车涂装工艺与设备..

汽车涂胶工艺介绍[精读]汽车涂胶工艺介绍摘要本文介绍了胶粘剂/密封胶在汽车工业中的应用情况，讲述了不同胶粘剂/密封胶的应用部位和应用原理关键词汽车胶粘剂密封胶1.前言随着汽车制造技术的发展及其不断提高的性能要求，胶粘剂密封胶作为汽车生产所必需的一类重要辅助材料，应用越来越广泛。

粘接技术在汽车制造上的应用，不仅可以起到增强汽车结构、紧固防锈、隔热减振和内外装饰的作用，还能够代替某些部件的焊接、铆接等传统工艺，实现相同或不同材料之间的连接，简化生产工序，优化产品结构。

在汽车向轻量化、高速节能、延长寿命和提高性能方向发展的道路上，胶粘剂密封胶发挥着越来越重要的作用。

汽车制造大体上可能分为以下几个步骤，即车身的制造，发动机及底盘的制造，总装配等，图1为汽车制造过程示意图。

本文将对汽车车身的制造过程中焊装工序、涂装工序、总装工序、装配工序胶粘剂密封胶的应用情况进行详细介绍，同时对汽车前期研发用材料、特殊工艺用胶情况做一些简要介绍。

2.汽车车身制造工序车身是汽车总体的主要组成部分之一。

通常，载重汽车的车身是驾驶室(包括车前板制件即车头部分)，货箱及车架。

大客车和轿车车身有些有车架，有些没有车架，车底板就起车架的作用。

车身的制造按照其结构特点，大致要经历以下几道工序:1、车身的冲压该工序主要通过压力机上的模具，对金属板材在其压力下冲压成一定形状的车身零部件。

2、车身的装配与焊接目前车身通常采用的装焊方式为接触点焊，分双边点焊和单边点焊，接触点焊是在电极压力的作用下，将焊接件紧密接触，利用电流流经焊件时所产生的电阻热加热焊接件，使焊接点熔合在一起。

3、车身的涂装经由焊装组装完成后的车身壳体要进行涂装，涂装的作用主要是起防锈、防腐，延长车身寿命和装饰目的。

汽车车身涂装通常要经过图2的工序:3. 汽车粘接/密封胶的应用3.1 汽车用胶粘剂密封胶选用原则汽车生产是批量性、流水式生产，在生产过程中有其特殊性，此外，作为交通运输工具的汽车在各种道路、气候下行驶，因此，汽车用胶粘剂、密封胶必须充分满足和适应汽车制造厂中的生产工艺，大批量、流水线生产及应用性能要求。

汽车涂装喷涂机器人自动化生产线工艺的优化分析摘要：本文以某新能源A汽车动力公司整车涂装工艺机器人自动化生产线工艺优化为例，通过对汽车涂装喷涂机器人自动化生产线工艺流程和工序制约因素的分析，提出了关于汽车涂装喷涂机器人自动化生产线工艺设计优化与改善的措施，以此来提高生产线效率。

关键词：汽车涂装；喷涂机器人；生产线工艺；优化在我国科技整体水平大幅提升的支撑下，汽车制造业正在实现由弱到强的跨越，我国汽车制造业进入了加速度增长阶段，汽车产业成为了先进制造业发展的新引擎与典型代表。

随着我国汽车工业科技的进步，对产品的需求也有所增加。

面对日益激烈的市场竞争，企业应致力于持续降低生产成本、提高品质、改善工作效率，最终为企业获取倍增的利润。

1汽车涂装喷涂机器人生产线工艺流程高品质的涂装质量来自对细节的关注，良好的涂装质量对环境的要求相当高，以A公司涂装车间为例，涂装流水线喷涂生产线有5条，工艺流程如图1所示。

图1 A公司涂装车间的工艺流程图前处理电泳涂装生产线主要是利用新材料、新工艺、新技术的科研与创新，提供涂装前处理、烘干固化、油漆喷涂、粉末喷涂、电泳及自动化输送和控制等成套设备[1]。

自动喷涂生产线是A公司涂装车间主要生产线，生产线的工艺流程设计和设备程序相当复杂，在优化自动化生产线工艺的同时，应积极加强工艺自动化控制水平，并结合实际情况进行安全联锁系统的改造与升级，确保整体生产效率的提升。

整条生产线的工作站设置为8个，其设备都是根据已经设定好的设备程序展开的自动化作业，从而确保各项目标任务如期完成[2]。

其工艺流程如图2所示。

图2 机器人喷涂生产线工艺流程图汽车涂装喷涂机器人自动化生产线工作站设备数量和工艺任务如表1。

表1 汽车涂装喷涂机器人自动化生产线工艺流程简介2喷涂机器人自动化生产线工序制约因素汽车涂装喷涂机器人自动化生产线设备的自动化等级较高，整个工艺过程都是通过高度自动化生产设备实现，各设备之间通过具有较强可靠性、高性能和互操作性的工业以太网进行连锁，在使用某一设备时,如果发现该设备工作异常，就会导致生产线非计划停线。

车企汽车涂装工艺流程一、工艺准备阶段在汽车涂装工艺流程中，工艺准备阶段是非常重要的一环。

首先，需要对车辆进行彻底的清洗和去污处理，以确保涂装表面的干净和平整。

接下来，对车身进行砂光处理，以去除表面的不平整和细小的瑕疵。

然后，进行底漆处理，以增强涂装表面的附着力和防腐能力。

最后，进行上色准备，包括颜色调配、调整和匹配。

二、涂装阶段涂装阶段是整个汽车涂装工艺流程的核心环节。

首先，进行底漆喷涂，以保护车身和增强外观效果。

底漆涂装完成后，进行砂光处理，以确保涂装表面的平整和光滑。

然后，进行面漆喷涂，给车身上色，并使其具有良好的光泽和饱满的色彩。

最后，进行涂层保护，可选择进行清漆喷涂，以增加涂层的硬度和耐磨性。

三、烘干和固化阶段在涂装完成后，需要进行烘干和固化处理，以确保涂层能够完全干燥和固化。

首先，进行自然干燥，即将车辆放置在通风良好的地方，以使涂层自然干燥。

其次，可以选择使用烘干设备，如烤房或烘干室，以加快涂层的干燥速度和固化效果。

在这个阶段，还需要控制温度和湿度，以确保涂装表面的质量和耐久性。

四、质检和修复阶段在涂装工艺流程中，质检和修复阶段是必不可少的。

通过对涂装表面进行仔细检查，可以发现可能存在的缺陷和瑕疵。

对于发现的问题，需要进行及时的修复和调整。

修复包括砂光、补漆和修复涂层表面的划痕或凹陷等。

在质检和修复完成后，还需要进行最终的检查和确认，确保涂装表面的质量和外观符合要求。

五、涂装后处理阶段涂装后处理阶段是整个汽车涂装工艺流程的最后一个环节。

首先，进行抛光和打磨，以增加涂装表面的光泽和光滑度。

然后，进行喷蜡和封釉处理，以增加涂层的保护和耐久性。

最后，进行车辆组装和装配，将其他零部件安装到已完成涂装的车身上，使其成为一辆完整的汽车。

总结：车企汽车涂装工艺流程包括工艺准备、涂装、烘干固化、质检修复和涂装后处理等多个阶段。

每个阶段都有其特定的工作内容和要求，需要严格执行和控制，以确保涂装表面的质量和外观。

卓科工业汽车车身涂装工艺流程主要内容；1涂料和涂装基本知识；2汽车及零部件涂装工艺；3涂装工艺方法；4涂装三废处理；涂料和涂装基本知识1.1涂料和涂装的概念；涂料：是以高分子材料为主体，以有机溶剂、水或空气；涂装：将涂料均匀地涂布在基体表面并使之形成一层连；?§1涂料和涂装基本知识；1.2涂料和涂装的作用；1.保护作用；主要是金属防腐蚀；2.装饰作用；装饰产品表面，主要内容1 涂料和涂装基本知识2 汽车及零部件涂装工艺3 涂装工艺方法4 涂装三废处理涂料和涂装基本知识1.1 涂料和涂装的概念涂料：是以高分子材料为主体，以有机溶剂、水或空气为分散介质的多种物质的混合物。

涂装：将涂料均匀地涂布在基体表面并使之形成一层连续、致密涂膜的操作工艺称为涂装。

1 涂料和涂装基本知识1.2 涂料和涂装的作用1.保护作用：主要是金属防腐蚀。

2.装饰作用：装饰产品表面，美化产品和生活环境。

3.标志作用：做色彩广告标志，起到警告、危险、安全、禁止等信号作用。

4.特殊作用：电气绝缘漆、船底防污漆、超温报警示温涂料、抗红外线涂料1 涂料和涂装基本知识1.3 涂料的组成1 涂料和涂装基本知识1.4 涂料的分类和命名1.分类一般可以下几种：1.）根据组成形态分类（溶剂型、无溶剂型、粉末涂料、水性涂料、高固体份等）2.）按用途分类（建筑涂料、汽车涂料、飞机蒙皮漆、木器漆等）3.）按涂装方法分类（喷漆、浸漆、烘漆、电泳漆等）4.）按涂装工序分类（底漆、面漆、腻子、罩光漆）5.）按效果分类（绝缘漆、防锈漆、防污漆等）6.）按成膜物质分类以涂料基料中主要成膜物质为基础。

分为18类（17类成膜物质，1类辅助材料）。

A 氨基树脂涂料Q 硝基涂料B 丙烯酸树脂涂料C 醇酸树脂涂料H 环氧树脂涂料G 过氯乙烯涂料L 沥青树脂涂料2.命名全名=颜色或颜料名称+成膜物质+基本名称(红醇酸磁漆锌黄酚醛防锈漆）2 涂装工艺涂装是物体表面的最终修饰,涂装质量的好坏对物体的价值有直接的影响。

1 耐候性阴极电泳底漆阴极电泳漆具有涂装效率高、经济安全、污染少、防腐蚀性能好、可完全实现自动化管理等特点,在汽车涂装上得到了迅速的普及应用。

近几年围绕节能和环保的要求，阴极电泳漆技术的发展速度很快。

无铅、无锡阴极电泳漆，低温烘烤型阴极电泳漆，高泳透力、低溶剂含量的阴极电泳漆，高锐边防腐性的阴极电泳漆等已经在涂装生产线上得到成熟应用。

但由于现用阴极电泳漆主体树脂（环氧树脂）的耐候性能差，随着汽车产品种类的增多及质量要求的提高，有些只涂电泳漆的零部件及总成不但要具有较高的耐腐蚀性能，还要具有一定的耐候性能（比如商用车车架总成等），因此国外涂料开发商开发了耐候性阴极电泳漆。

目前有两种技术路线可以提高电泳漆的耐候性能。

1.1 耐紫外线（UV ）阴极电泳漆 耐UV 阴极电泳漆通过调整涂料配方，将原有的芳香族异氰酸酯改换成脂肪族异氰酸酯，并加入UV 稳定剂和UV 稳定的颜料来提高耐候性能。

涂料开发商用不同方法（包括大气曝晒、人工加速老化试验）测试了该涂料的耐UV 性能，结果都证明该阴极电泳漆耐UV 性能达到了与粉末中涂相当的水平。

耐UV 阴极电泳漆的开发是一个技术进步，已在国外某生产线上得到了应用。

耐UV 阴极电泳漆与现用阴极电泳漆性能的不同点列于表1中。

1.2 分层阴极电泳漆分层阴极电泳漆的主体树脂是环氧树脂和耐候性树脂的混合。

在漆膜烘烤过程中，不同的成分通过分层电沉析体现各自的机能，上层具有高耐候性能，下层具有高防腐性能（见图1）。

主要通过控制树脂特性Sp 值，使环氧树脂和耐候性树脂在涂膜固化时发生分离。

分层阴极电泳漆膜能耐400 h 人工老化试验，保光率为80%，漆膜的耐腐蚀性能与现用电泳漆相当，已在日本轻型车和商用车生产线上得到了应用，国内某商用车车架涂装线在3年前也应用了该种电泳漆。

目前，国内高档商用车和面包车采用金属漆涂装工艺，为降低涂装成本和V O C 排放，可以将中涂层取消。

要保证达到原有涂层质量，有两种技术措施：一是改变底色漆和罩光漆的性能，采用新的中汽车涂装用几种最新涂料与涂装工艺日益严格的环保法规的颁布实施及汽车市场日趋激烈的竞争，加快了汽车涂装材料和涂装技术不断更新与发展的步伐。

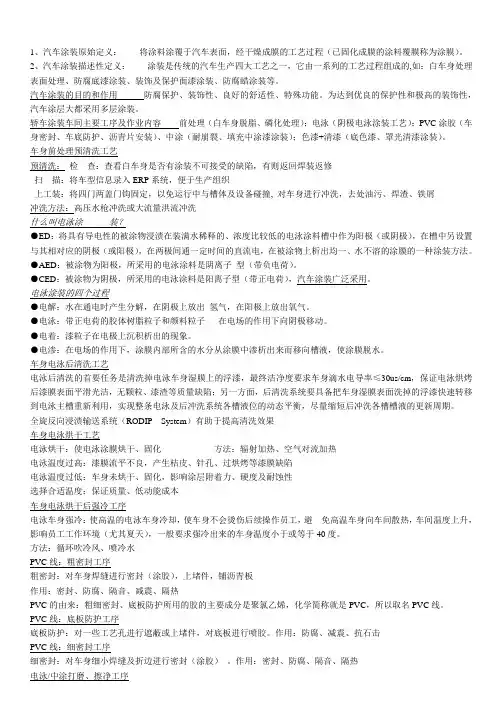

1、汽车涂装原始定义：将涂料涂覆于汽车表面，经干燥成膜的工艺过程（已固化成膜的涂料覆膜称为涂膜）。

2、汽车涂装描述性定义：涂装是传统的汽车生产四大工艺之一，它由一系列的工艺过程组成的,如：白车身处理表面处理、防腐底漆涂装、装饰及保护面漆涂装、防腐蜡涂装等。

汽车涂装的目的和作用防腐保护、装饰性、良好的舒适性、特殊功能。

为达到优良的保护性和极高的装饰性，汽车涂层大都采用多层涂装。

轿车涂装车间主要工序及作业内容前处理（白车身脱脂、磷化处理）；电泳（阴极电泳涂装工艺）；PVC涂胶（车身密封、车底防护、沥青片安装）、中涂（耐崩裂、填充中涂漆涂装）；色漆+清漆（底色漆、罩光清漆涂装）。

车身前处理预清洗工艺预清洗：检查：查看白车身是否有涂装不可接受的缺陷，有则返回焊装返修扫描：将车型信息录入ERP系统，便于生产组织上工装：将四门两盖门钩固定，以免运行中与槽体及设备碰撞, 对车身进行冲洗，去处油污、焊渣、铁屑冲洗方法：高压水枪冲洗或大流量洪流冲洗什么叫电泳涂装？●ED：将具有导电性的被涂物浸渍在装满水稀释的、浓度比较低的电泳涂料槽中作为阳极（或阴极），在槽中另设置与其相对应的阴极（或阳极），在两极间通一定时间的直流电，在被涂物上析出均一、水不溶的涂膜的一种涂装方法。

●AED：被涂物为阳极，所采用的电泳涂料是阴离子型（带负电荷）。

●CED：被涂物为阴极，所采用的电泳涂料是阳离子型（带正电荷），汽车涂装广泛采用。

电泳涂装的四个过程●电解：水在通电时产生分解，在阴极上放出氢气，在阳极上放出氧气。

●电泳：带正电荷的胶体树脂粒子和颜料粒子在电场的作用下向阴极移动。

●电着：漆粒子在电极上沉积析出的现象。

●电渗：在电场的作用下，涂膜内部所含的水分从涂膜中渗析出来而移向槽液，使涂膜脱水。

车身电泳后清洗工艺电泳后清洗的首要任务是清洗掉电泳车身湿膜上的浮漆，最终洁净度要求车身滴水电导率≤30us/cm，保证电泳烘烤后漆膜表面平滑光洁，无颗粒、漆渣等质量缺陷；另一方面，后清洗系统要具备把车身湿膜表面洗掉的浮漆快速转移到电泳主槽重新利用，实现整条电泳及后冲洗系统各槽液位的动态平衡，尽量缩短后冲洗各槽槽液的更新周期。

毕业设计论文题目：车身涂装修复工艺分析学院四川科技职业学院年级2009级汽车一班专业汽车技术服务与营销学号200906010117学生姓名冯泽文指导教师陈茂阳2012 年 3 月院系汽车交通学院专业汽车技术服务与营销年级 2009级一班姓名冯泽文题目车身涂装修复工艺分析指导教师陈茂阳评语过程得分： (占总成绩20%)是否同意参加毕业答辩指导教师 (签字)答辩教师评语答辩得分： (占总成绩80%)毕业论文总成绩等级：答辩组成员签字年月日班级 09级1班学生姓名冯泽文学号 200906010117发题日期：年月日完成日期：2012年3月25日题目车身涂装修复工艺分析1.本论文的目的、意义：目的：通过学习，更好地了解涂装工业在人们生活中的作用，给人们带来了哪些好处。

了解汽车涂装是怎样一个行业，它的前景是怎样的。

意义：涂装行业的更好发展，能让人们的生活过的的更加好，它是改善我们物质生活必不可少的，所以我们应该更好的将它利用好，减少涂装行业对人们的危害。

2、学生应完成的任务：涂装行业的重要性，具体了解它在人们生活中的作用。

我们应该正确的了解，并更好地把它加以利用。

应该看到涂装行业的未来和前景，看好它的发展趋势，对这个行业更有信心。

了解涂装的注意点，尽可能避免污染和其它废气物的产生。

了解涂装管理对涂装的重要性，更好地完善管理制度，利用更少的资源，生产出更多更好地产品，实现可持续发展。

了解涂装在人们生活中应用，在更多的行业中将它应用上，使涂装在21世纪更好更加全面的发展，让涂装行业被更多的人了解和熟悉；让涂装行业在今后更好的延续下去，也给人类带来更多的方便。

3、论文各部分内容及时间分配：(共 20 周)第一部分汽车涂装工艺 (1-3 周)第二部分汽车涂装的前景（ 4-8周)第三部分涂装的注意点 ( 9-12 周)第四部分涂装的应用 ( 13-16周) 五部分涂装管理 ( 17-20 周) 评阅及答辩( 周)备注指导教师：年月日审批人：年月日摘要汽车涂装，就像是每个人的脸一样，不能失去；也是给别人的第一映像，因此，非常的重要。

汽车总装工艺及相关步骤一、汽车总装工艺步骤汽车总装工艺是将各个汽车部件进行组装，最终形成完整的汽车，其工艺步骤可概括为以下几个方面：1.交付：首先需要将所有部件从零部件仓库里送到指定的到车间组装的工位。

2.底盘组装：底盘组装需要将各个部件进行安装，调整，固定，主要包括悬挂，驱动系统，刹车系统等部件。

3.车身涂漆：涂装工艺是将汽车整车进行涂漆处理，涂装的工艺步骤主要包括底漆，中漆，拉毛，面漆等工序。

4.内饰组装：内饰组装是将汽车的座椅，方向盘，音响系统，空调系统等进行安装、连接、固定等操作。

5.最后检测：最后检查工艺需要将整车进行检测，确保汽车正常运行并且保证质量达到规定标准。

二、安全防范开展在汽车总装生产过程中，安全是极其重要的，因此，必须采取相应的安全措施来确保工人的安全。

汽车总装生产的安全防范重点包括以下几个方面：1.防火安全：首先，在汽车总装过程中，要严格控制火源，禁止用明火或火柴点燃火源；其次，生产场所内必须配备足够的灭火设备以应急火情。

2.机器安全：机器是汽车生产线上的重要设备，因此必须确保其安全性。

安全工作包括机器的安装为首要任务，机器加工过程中要经常检查机器的各下部件状态，防范卡住、生气、误伤等安全隐患的发生。

3.劳动防护：对于生产工人的安全和健康也是极其关键的，所以要配备工具件、眼镜、口罩等。

对于组装车的时候，工人应该穿着相应的防护服、手套、护目镜，并采用过程式化的操作方式。

4.危险物品管理：汽车总装生产线的生产过程中还将涉及有害化学物品、有害物质等的工艺过程，厂方必须建立相应的化学品检测疏导系统，确保操作人员、工作站和生产场地的安全，并编在有害识别标志。

三、机器操作注意事项1.操作前必须进行启动前检查，确保设备重要部件的运行状态，无异常现象。

2.对于自动化生产线上的机器，操作人员必须进行专业的培训和考核，从而确保其熟练操作，防范意外。

3.操作人员禁止挪动对手操作活动部件，所有操作都必须利用特定工具实施。
