预应力结构专项施工方案(缓粘结预应力施工+无粘结预应力施工)

缓粘结预应力施工工法缓粘结预应力施工工法一、前言缓粘结预应力施工工法是一种应用于工程建设的技术方法，利用预应力将构件内部产生的应力均匀分布，提高结构的承载能力和稳定性。

本文将介绍缓粘结预应力施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及实际工程实例。

二、工法特点缓粘结预应力施工工法具有以下特点：1.施工便捷：采用缓粘结预应力施工工法可以减少现场浇筑的施工工序，大大缩短了施工周期。

2. 结构稳定：预应力使构件内部产生压应力，提高了结构的稳定性和承载能力。

3. 节约材料：由于预应力的施加，可以减少结构材料的使用量，降低工程成本。

4. 延长使用寿命：预应力可以减少结构受力引起的变形和裂缝，延长结构的使用寿命。

三、适应范围缓粘结预应力施工工法适用于各种工程建设，特别适用于大型桥梁、高层建筑、输电塔和矿井支护等需要较大承载能力和结构稳定性的工程。

四、工艺原理缓粘结预应力施工工法通过将预应力钢筋固定在构件中，利用设备施加预应力，使钢筋内部产生压应力，从而改变构件的受力状态。

采取的技术措施包括：1. 预应力设计：根据工程要求，确定预应力设计方案，设计预应力以及预应力钢筋的布置方式和数量。

2. 预应力施加：采用专用设备施加预应力，通过预应力张拉设备和锚固设备的配合，将预应力加载到构件中。

3. 确保接头质量：在预应力施加过程中，要确保预应力钢筋与构件之间的缓粘结性能，以保证施工过程稳定性和连接质量。

五、施工工艺缓粘结预应力施工工艺包括以下施工阶段：1. 基础处理：在基础上进行清理、检查和修复，确保基础的承载能力和稳定性。

2. 模板搭设：根据结构尺寸和形状，搭设支撑结构、模板和脚手架等。

3. 钢筋绑扎：按照设计要求，将预应力钢筋进行绑扎，固定在构件内部。

4. 砼浇筑：将混凝土按照设计要求进行浇筑，确保混凝土的质量和连续性。

5. 预应力张拉：根据预应力设计方案，采用专用设备进行预应力钢筋的张拉，并对其进行锚固。

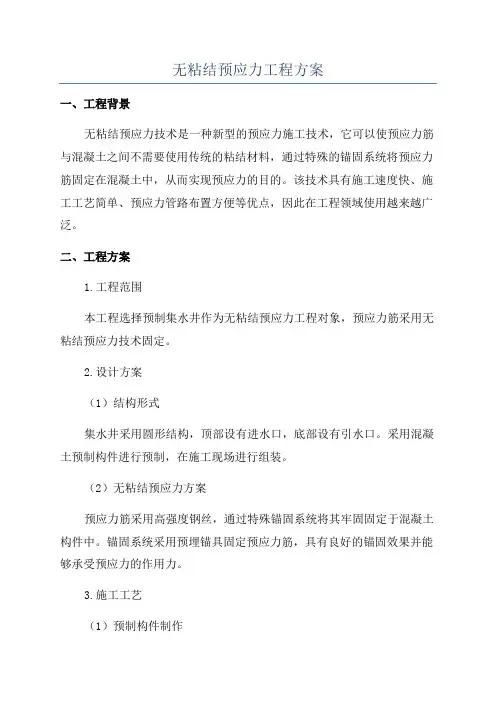

无粘结预应力工程方案一、工程背景无粘结预应力技术是一种新型的预应力施工技术，它可以使预应力筋与混凝土之间不需要使用传统的粘结材料，通过特殊的锚固系统将预应力筋固定在混凝土中，从而实现预应力的目的。

该技术具有施工速度快、施工工艺简单、预应力管路布置方便等优点，因此在工程领域使用越来越广泛。

二、工程方案1.工程范围本工程选择预制集水井作为无粘结预应力工程对象，预应力筋采用无粘结预应力技术固定。

2.设计方案（1）结构形式集水井采用圆形结构，顶部设有进水口，底部设有引水口。

采用混凝土预制构件进行预制，在施工现场进行组装。

（2）无粘结预应力方案预应力筋采用高强度钢丝，通过特殊锚固系统将其牢固固定于混凝土构件中。

锚固系统采用预埋锚具固定预应力筋，具有良好的锚固效果并能够承受预应力的作用力。

3.施工工艺（1）预制构件制作预制构件采用混凝土预制工艺进行制作。

首先在模具中放置预应力筋，然后将混凝土浇注到模具中，待混凝土凝固后，取出预制构件。

（2）集水井组装将预制构件按照设计要求进行组装，通过特殊的连接件将各个构件连接在一起，形成集水井的完整结构。

4.施工要点（1）预应力筋的布置：预应力筋按照设计要求进行布置，要保证预应力筋能够发挥预应力的作用。

（2）锚固系统的安装：锚固系统要经过严格的安装过程，确保预应力筋能够牢固地固定在混凝土中。

（3）施工现场的质量控制：施工现场要加强质量控制，保证预制构件的质量符合设计要求，并确保组装过程中的连接件和锚固系统的质量。

三、工程实施计划1.前期准备：编制详细的施工方案和施工图纸，制定施工组织设计，准备所需的材料和设备。

2.施工准备：搬运和安放预制构件、安装锚固系统。

3.施工工艺：按照施工方案和施工图纸进行施工，包括预应力筋的布置、混凝土浇筑、预制构件的组装等。

4.施工质量控制：加强施工现场的质量控制，对预制构件、连接件和锚固系统进行检查，确保质量符合设计要求。

5.完工验收：对施工完工的集水井进行验收，确保工程质量达到设计要求。

一、缓粘结预应力工程施工概述1. 施工原理缓粘结预应力工程施工原理是在预应力筋与混凝土之间设置缓粘结材料，如塑料套管、波纹管等，使预应力筋与混凝土之间的粘结速度减慢，从而在混凝土浇筑后的一段时间内，预应力筋仍能自由滑动，待混凝土达到一定强度后再进行张拉，使预应力筋与混凝土缓慢粘结。

2. 施工优势（1）提高结构耐久性：缓粘结预应力技术能够有效防止预应力筋锈蚀，提高预应力混凝土结构的耐久性。

（2）降低施工难度：由于预应力筋与混凝土之间的粘结速度减慢，施工过程中预应力筋可自由滑动，降低了施工难度。

（3）提高施工效率：缓粘结预应力技术可减少施工过程中的停顿时间，提高施工效率。

二、缓粘结预应力工程施工工艺1. 预应力筋下料、制作（1）根据设计要求，对预应力筋进行下料、制作，确保预应力筋的长度、形状、尺寸符合设计要求。

（2）对预应力筋进行表面处理，如除锈、刷油等，提高预应力筋的耐腐蚀性。

2. 缓粘结材料设置（1）根据设计要求，选择合适的缓粘结材料，如塑料套管、波纹管等。

（2）在预应力筋周围设置缓粘结材料，确保预应力筋与混凝土之间的粘结速度减慢。

3. 模板安装、钢筋绑扎（1）根据设计要求，安装模板，确保模板的稳定性和准确性。

（2）绑扎钢筋，确保钢筋的位置、间距、锚固等符合设计要求。

4. 混凝土浇筑、养护（1）按照设计要求，进行混凝土浇筑，确保混凝土的均匀性和密实性。

（2）对混凝土进行养护，确保混凝土达到设计要求的强度。

5. 预应力筋张拉、粘结（1）待混凝土达到一定强度后，进行预应力筋张拉。

（2）张拉过程中，确保预应力筋与混凝土之间的粘结速度符合设计要求。

（3）张拉完成后，对预应力筋进行粘结处理，确保预应力筋与混凝土之间的粘结牢固。

三、缓粘结预应力工程施工质量控制1. 材料质量：确保预应力筋、缓粘结材料等材料的质量符合设计要求。

2. 施工工艺：严格按照施工工艺进行操作，确保预应力筋与混凝土之间的粘结速度符合设计要求。

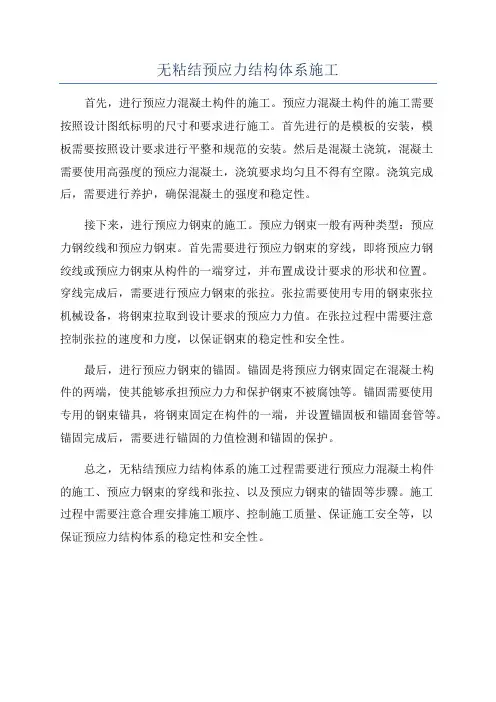

无粘结预应力结构体系施工
首先，进行预应力混凝土构件的施工。

预应力混凝土构件的施工需要
按照设计图纸标明的尺寸和要求进行施工。

首先进行的是模板的安装，模
板需要按照设计要求进行平整和规范的安装。

然后是混凝土浇筑，混凝土
需要使用高强度的预应力混凝土，浇筑要求均匀且不得有空隙。

浇筑完成后，需要进行养护，确保混凝土的强度和稳定性。

接下来，进行预应力钢束的施工。

预应力钢束一般有两种类型：预应
力钢绞线和预应力钢束。

首先需要进行预应力钢束的穿线，即将预应力钢
绞线或预应力钢束从构件的一端穿过，并布置成设计要求的形状和位置。

穿线完成后，需要进行预应力钢束的张拉。

张拉需要使用专用的钢束张拉
机械设备，将钢束拉取到设计要求的预应力力值。

在张拉过程中需要注意
控制张拉的速度和力度，以保证钢束的稳定性和安全性。

最后，进行预应力钢束的锚固。

锚固是将预应力钢束固定在混凝土构
件的两端，使其能够承担预应力力和保护钢束不被腐蚀等。

锚固需要使用
专用的钢束锚具，将钢束固定在构件的一端，并设置锚固板和锚固套管等。

锚固完成后，需要进行锚固的力值检测和锚固的保护。

总之，无粘结预应力结构体系的施工过程需要进行预应力混凝土构件
的施工、预应力钢束的穿线和张拉、以及预应力钢束的锚固等步骤。

施工
过程中需要注意合理安排施工顺序、控制施工质量、保证施工安全等，以
保证预应力结构体系的稳定性和安全性。

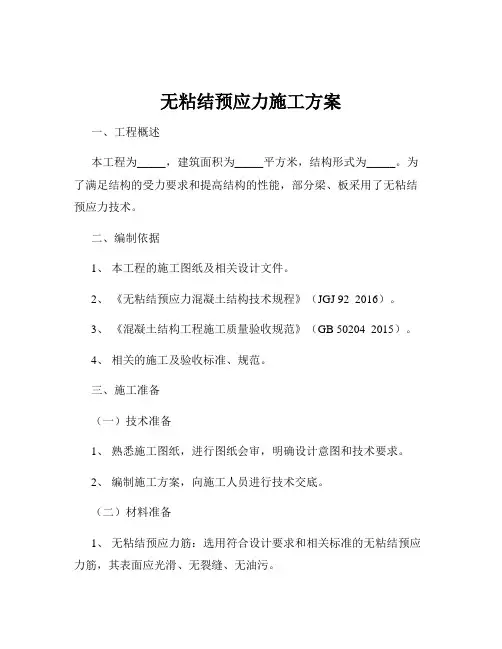

无粘结预应力施工方案施工工艺流程1.预应力板施工流程2.下料无粘结预应力筋由本专业施工生产部门对预应力筋按照施工图纸进行下料。

根据下料长度用无齿锯切断。

预应力筋的下料长度为：一端张拉按曲线孔道长度加800mm ，两端张拉按曲线孔道长度加1600mm ，曲线孔道长度可按下式计算：L T =[1+8×f 2÷(3×L 2)]×L式中 L T —孔道长度L —抛物线水平投影长度f —抛物线矢高3.下料组装对一端锚固，一端张拉的预应力筋还要逐根进行固定端挤压锚的组装。

两端张拉的预应力筋下料组装后直接运到工地现场。

然后再将各种类型的预应力筋按图纸的不同编号保存、堆放。

当无粘结预应力筋、锚具及配件运到工地，铺放使用前，应将其妥善保存在干燥平整的地方，下边要有垫木，上面要采取防雨措施，锚具、配件要存放在室内，运输、存放时都要尽量避免预应力筋外皮破损。

4.马凳制作铺放根据预应力筋不同位置的矢高进行马登制作。

马凳制作完毕后根据不同的高度进行分类、编号、存放以备铺放使用。

马凳应根据马登布置平面图进行铺放。

马凳布置具体见技术交底。

5.张拉端的组装根据施工图纸，安装凹进砼表面的张拉端结点。

要求承压板与预应力筋垂直且位置正确。

调整好后用电焊焊接牢固。

（张拉端节点见下图）5-无粘结预应力筋3-承压板预应力板张拉端做法2-张拉锚1-穴模4-螺旋筋6.铺放板筋预应力板筋为双向布置，所以需要制定严格的铺放顺序，以保证预应力筋的设计矢高，且避免施工中的混乱。

铺设预应力筋前还要特别注意与非预应力筋的铺设走向位置协调配合一致。

无粘结预应力筋应按施工图纸的要求进行铺放，铺放过程中控制其平面位置及剖面位置的准确。

平面位置是根据施工图所示的无粘结预应力筋布置形式，将其进行了统一编号，并对应施工图各编号预应力筋在楼板内应铺放的部位及根数布置预应力筋。

剖面位置是根据施工图所要求的预应力筋曲线剖面位置，对其需设处和该位置处预应力筋中心线距板底的高度进行准确的定位，并将预应力筋和架立筋绑扎牢固。

缓粘结预应力梁施工专项施工方案编制人：审核人：有限公司20 年月日目录第一章编制依据 ..................................... - 1 -第二章工程概况 ..................................... - 2 -一、缓粘结预应力简介................................ - 2 -二、本工程概况.................................. - 2 -三、相关设计要求.................................. - 3 -第三章施工准备 ..................................... - 3 -一、工程质量目标.................................. - 3 -二、工期安排.................................... - 3 -三、施工项目组织机构................................ - 4 -四、技术准备.................................. - 5 -五、材料准备.................................... - 6 -六、机械准备.................................... - 6 -七、劳动力准备.................................. - 7 -第四章施工工艺流程 ................................... - 7 -一、缓粘结钢绞线运输及保管............................. - 7 -二、抽检取样.................................. - 8 -三、缓粘结预应力筋的制作.............................. - 8 -四、缓粘结预应力筋的铺设.............................. - 8 -五、缓粘预应力混凝土浇筑养护............................. - 9 -六、缓粘结预应力筋的张拉.............................. - 9 -七、缓粘结预应力筋的张拉伸长值........................... - 10 -八、缓粘结预应力筋的封锚.............................. - 12 -第五章质量保证措施................................... - 12 -第六章安全技术与文明施工措施.............................. - 14 -第一章编制依据一、方案编制依据1) 设计图纸及业主提供的相关资料。

无粘接预应力混凝土施工方案XX建筑工程亦司年月町目录（一）、编制说明 (3)（二）、无粘结预应力施I［特点 (4)（三）........................................... 、施工安排和进度计划5（四）................................................ 、施工工艺流程6（五）................................................ 、施工组织安排12（六）................. 、安全措施预应力分项工程与非预应力土建工程协调14（七）................................................ 、质量保证措施16（八）.................................................... 、安全措施17（一）、编制说明1.编制依据工程施工技术文件；工程建筑施工图（我司设计方案图）；省关于文明施工的有关规定；市建委颁发的《市建设匸程施工现场文明施工管理办法（暂行）》;现行国家有关规范、规程和标准；2.采用的规范、规程和标准名称《混凝土结构匸程施工及验收规范》GB50204—2002《混凝土质量控制标准》GB50164—95《钢筋焊接及验收规范》JGJ18-96《混凝土外加剂应用技术规范》GBJ119-88《钢筋混凝土工程施工操作规程》YSJ403-89《钢绞线、钢丝束无粘结预应力筋》JG3006-93《无粘结预应力筋专用防腐滑脂》JG3007-93《预应力筋用锚具、夹具和连接器应用技术规程》JGJ85-92《无粘结预应力混凝土结构技术规程》JGJ/T92-93《预应力用液压千斤顶》JG/T5028—93《钢结构》JGJ85（二）、无粘结预应力施工特点1. 本工程结构四层至屋面釆用无粘结预应力板，预应力板最大跨为12900 mm,最小 跨为8900 mm 。

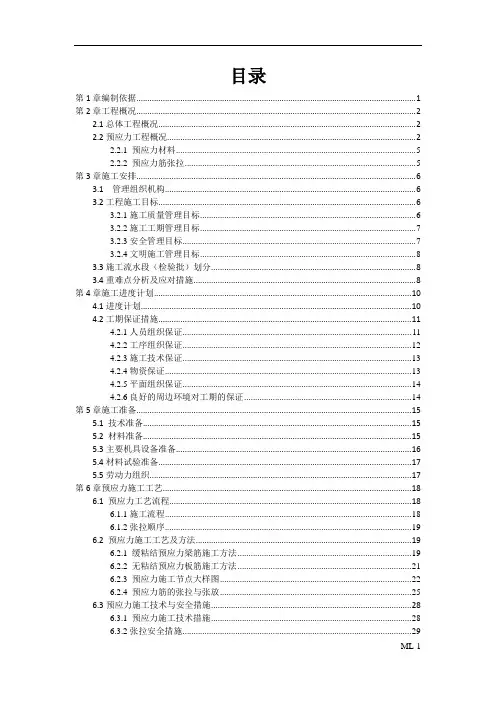

ML-1 目录 第1章编制依据 ............................................................................................................................... 1 第2章工程概况 ............................................................................................................................... 2 2.1总体工程概况 ..................................................................................................................... 2 2.2预应力工程概况 ................................................................................................................. 2 2.2.1 预应力材料 ............................................................................................................. 5 2.2.2 预应力筋张拉 ......................................................................................................... 5 第3章施工安排 ............................................................................................................................... 6 3.1 管理组织机构 .................................................................................................................. 6 3.2工程施工目标 ..................................................................................................................... 6 3.2.1施工质量管理目标 .................................................................................................. 6 3.2.2施工工期管理目标 .................................................................................................. 7 3.2.3安全管理目标 .......................................................................................................... 7 3.2.4文明施工管理目标 .................................................................................................. 8 3.3施工流水段（检验批）划分 ............................................................................................. 8 3.4重难点分析及应对措施 ..................................................................................................... 8 第4章施工进度计划 ..................................................................................................................... 10 4.1进度计划........................................................................................................................... 10 4.2工期保证措施 ................................................................................................................... 11 4.2.1人员组织保证 ........................................................................................................ 11 4.2.2工序组织保证 ........................................................................................................ 12 4.2.3施工技术保证 ........................................................................................................ 13 4.2.4物资保证 ................................................................................................................ 13 4.2.5平面组织保证 ........................................................................................................ 14 4.2.6良好的周边环境对工期的保证 ............................................................................ 14 第5章施工准备 ............................................................................................................................. 15 5.1 技术准备.......................................................................................................................... 15 5.2 材料准备.......................................................................................................................... 15 5.3主要机具设备准备 ........................................................................................................... 16 5.4材料试验准备 ................................................................................................................... 17 5.5劳动力组织 ....................................................................................................................... 17 第6章预应力施工工艺 ................................................................................................................. 18 6.1 预应力工艺流程 .............................................................................................................. 18 6.1.1施工流程 ................................................................................................................ 18 6.1.2张拉顺序 ................................................................................................................ 19 6.2 预应力施工工艺及方法 .................................................................................................. 19 6.2.1 缓粘结预应力梁筋施工方法 ............................................................................... 19 6.2.2 无粘结预应力板筋施工方法 ............................................................................... 21 6.2.3 预应力施工节点大样图 ....................................................................................... 22 6.2.4 预应力筋的张拉与张放 ....................................................................................... 25 6.3预应力施工技术与安全措施 ........................................................................................... 28 6.3.1 预应力施工技术措施 ........................................................................................... 28 6.3.2张拉安全措施 ........................................................................................................ 29

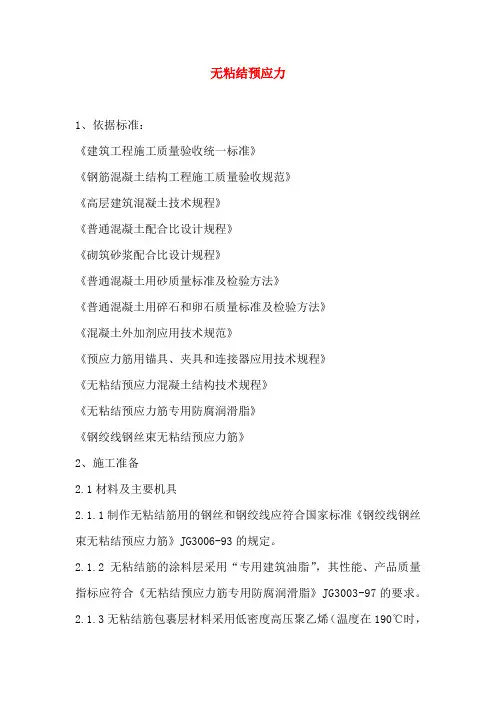

无粘结预应力1、依据标准：《建筑工程施工质量验收统一标准》《钢筋混凝土结构工程施工质量验收规范》《高层建筑混凝土技术规程》《普通混凝土配合比设计规程》《砌筑砂浆配合比设计规程》《普通混凝土用砂质量标准及检验方法》《普通混凝土用碎石和卵石质量标准及检验方法》《混凝土外加剂应用技术规范》《预应力筋用锚具、夹具和连接器应用技术规程》《无粘结预应力混凝土结构技术规程》《无粘结预应力筋专用防腐润滑脂》《钢绞线钢丝束无粘结预应力筋》2、施工准备2.1材料及主要机具2.1.1制作无粘结筋用的钢丝和钢绞线应符合国家标准《钢绞线钢丝束无粘结预应力筋》JG3006-93的规定。

2.1.2无粘结筋的涂料层采用“专用建筑油脂”，其性能、产品质量指标应符合《无粘结预应力筋专用防腐润滑脂》JG3003-97的要求。

2.1.3无粘结筋包裹层材料采用低密度高压聚乙烯（温度在190℃时，融熔指数为1.5～5范围内）。

2.1.4已制作完毕的无粘结筋成品的质量要求应符合《无粘结预应力混凝土结构技术规程》JGJ/T92-93。

无粘结筋用钢丝、钢绞丝、不允许有死弯，见死弯必须切断。

钢丝应为通长，严禁有接头。

2.1.5无粘结预应力混凝土结构用的甲型、乙型锚固系统构造、技术要求等，必须符合DBJ01-7-90第二部分第三章所提出的要求。

甲型、乙型锚固系统的构造见图4-52～4-57。

甲型、乙型锚具的性能及条件见表4-45。

通常钢丝束配用甲型或乙型，钢绞线配和乙型。

无粘结筋钢材、涂料层、包裹层质量要求及检验方法表表4-442.1.6配套张拉设备有油泵及千斤顶，其技术性能详见表4-46。

机具有顶压器（液压和弹簧两种）、张拉杆、工具锚等。

张拉设备性能表表4-462.2作业条件2.2.1张拉时混凝土强度达到设计要求，一般不低于设计强度的70%，有试验报告单。

2.2.2无粘结筋配制及钢筋加工完成。

2.2.3锚具已经检查验收。

2.2.4张拉设备已经过检定，机具已准备就绪。
