短圆柱滚子轴承内圈滚道宽度的测量

圆柱滚子轴承游隙测量方法1. 什么是圆柱滚子轴承？说到圆柱滚子轴承，大家一定会想，这东西到底是个啥？简单来说，它就是机器里的一个小部件，能让转动变得顺滑。

你可以把它想象成一辆车的轮子，越滑越好。

没错，轴承在机械中就像是车轮在路上，少了它，转动的过程就会像在泥地里打滑一样，不仅费劲，还容易坏事儿。

这玩意儿的好坏可直接影响到机器的性能。

要是游隙过大，机器就容易发出“咯吱咯吱”的声音，久而久之还会出现损坏。

反之，游隙太小，虽然安静，但会导致摩擦增大，产生热量，真是个矛盾的存在。

不过，别担心，咱们有测量的方法，来帮助大家找出这个“游隙”的秘密。

2. 游隙是什么？2.1 游隙的定义游隙就是指轴承内圈和外圈之间的空间，简单说就是那点空隙。

就像你和你朋友之间的小距离，太远了不亲密，太近了又尴尬，对吧？这个空间的大小影响着转动的灵活性与稳定性。

游隙合适，机器工作得像火箭一样；游隙不合适，就像猪八戒骑猪，哪儿都不顺畅。

2.2 游隙的影响游隙不仅关系到机器的工作效率，还影响到使用寿命。

游隙过大，零件磨损得快，就像你吃的零食没放好，最后全都变成渣渣；游隙过小，又容易卡住，简直让人心急如焚。

想想看，天天盯着机器，生怕它出问题，心累不心累？3. 如何测量游隙？3.1 准备工具想测量游隙，得先准备好工具。

没错，这就像做饭之前要备齐所有的材料。

通常，你需要一个游隙测量仪、卡尺或者塞尺，这些都是小家伙，能帮你精准测量。

记得，工具好，事半功倍，谁都不想手忙脚乱地在机器旁边琢磨。

3.2 测量步骤接下来就是测量步骤啦。

第一步，把轴承放平稳，这就像你坐下喝水，得稳当。

然后，使用游隙测量仪，慢慢地插入内外圈之间的缝隙，注意不要太用力，别把轴承捏坏了，毕竟咱们可不想让它“受伤”。

在这个过程中，你要时刻保持专注，就像打乒乓球，眼睛得盯着球。

测量完成后，记录下游隙的数值。

这个时候，心里别忘了暗自得意，感觉就像你考了个好成绩，心里美滋滋的。

然后，和生产厂家的标准值对比一下，如果符合标准，那就太棒了，恭喜你，做得好！如果不合适，那可得想办法调整，记得，调节游隙可不是小事儿，要认真对待哦。

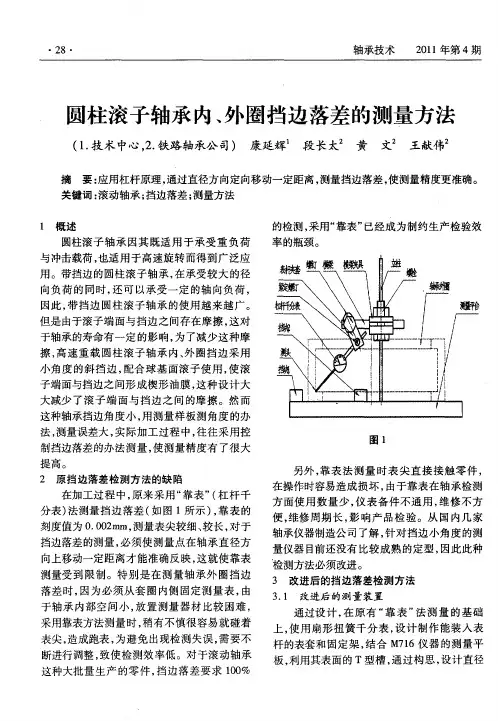

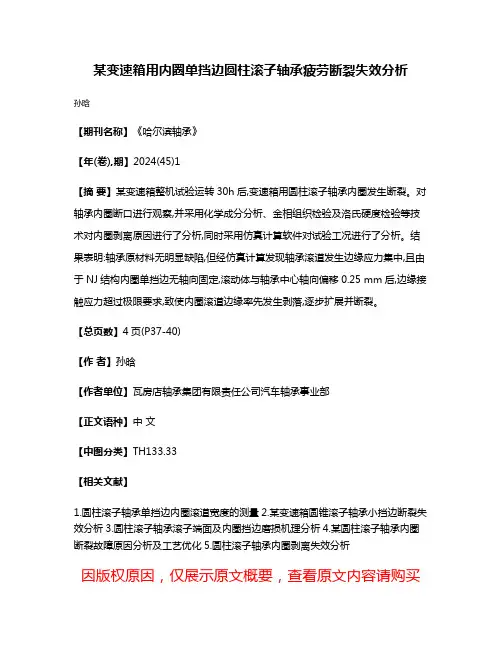

某变速箱用内圈单挡边圆柱滚子轴承疲劳断裂失效分析
孙晗
【期刊名称】《哈尔滨轴承》
【年(卷),期】2024(45)1
【摘要】某变速箱整机试验运转30h后,变速箱用圆柱滚子轴承内圈发生断裂。

对轴承内圈断口进行观察,并采用化学成分分析、金相组织检验及洛氏硬度检验等技术对内圈剥离原因进行了分析,同时采用仿真计算软件对试验工况进行了分析。

结果表明:轴承原材料无明显缺陷,但经仿真计算发现轴承滚道发生边缘应力集中,且由于NJ结构内圈单挡边无轴向固定,滚动体与轴承中心轴向偏移0.25 mm后,边缘接触应力超过极限要求,致使内圈滚道边缘率先发生剥落,逐步扩展并断裂。

【总页数】4页(P37-40)
【作者】孙晗
【作者单位】瓦房店轴承集团有限责任公司汽车轴承事业部
【正文语种】中文
【中图分类】TH133.33
【相关文献】
1.圆柱滚子轴承单挡边内圈滚道宽度的测量
2.某变速箱圆锥滚子轴承小挡边断裂失效分析
3.圆柱滚子轴承滚子端面及内圈挡边磨损机理分析
4.某圆柱滚子轴承内圈断裂故障原因分析及工艺优化
5.圆柱滚子轴承内圈剥离失效分析
因版权原因，仅展示原文概要，查看原文内容请购买。

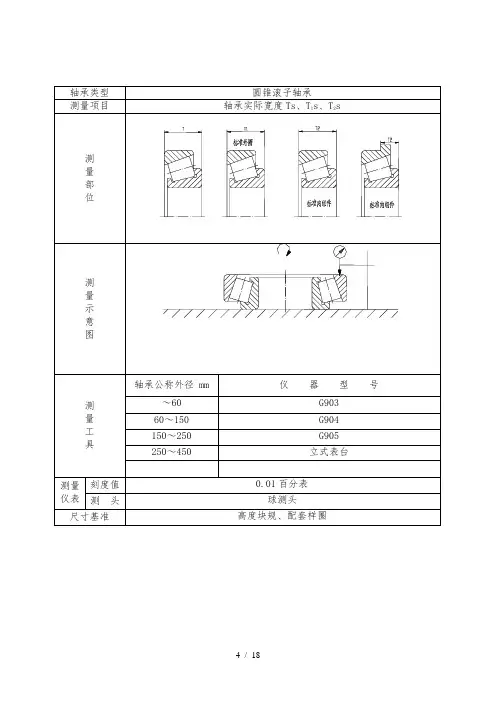

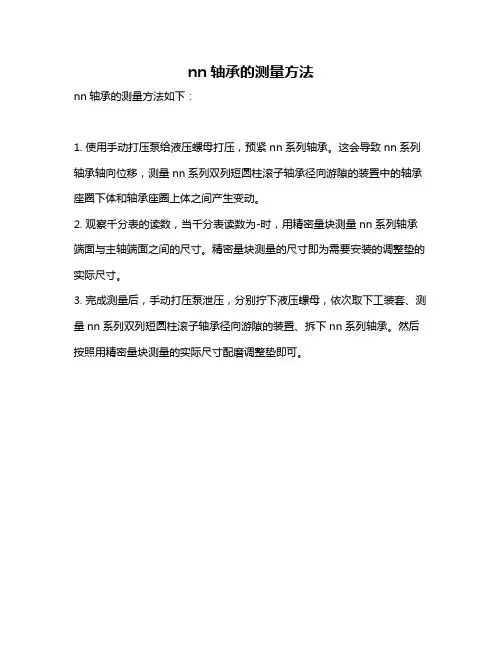

nn轴承的测量方法
nn轴承的测量方法如下：
1. 使用手动打压泵给液压螺母打压，预紧nn系列轴承。

这会导致nn系列轴承轴向位移，测量nn系列双列短圆柱滚子轴承径向游隙的装置中的轴承座圈下体和轴承座圈上体之间产生变动。

2. 观察千分表的读数，当千分表读数为-时，用精密量块测量nn系列轴承端面与主轴端面之间的尺寸。

精密量块测量的尺寸即为需要安装的调整垫的实际尺寸。

3. 完成测量后，手动打压泵泄压，分别拧下液压螺母，依次取下工装套、测量nn系列双列短圆柱滚子轴承径向游隙的装置、拆下nn系列轴承。

然后按照用精密量块测量的实际尺寸配磨调整垫即可。

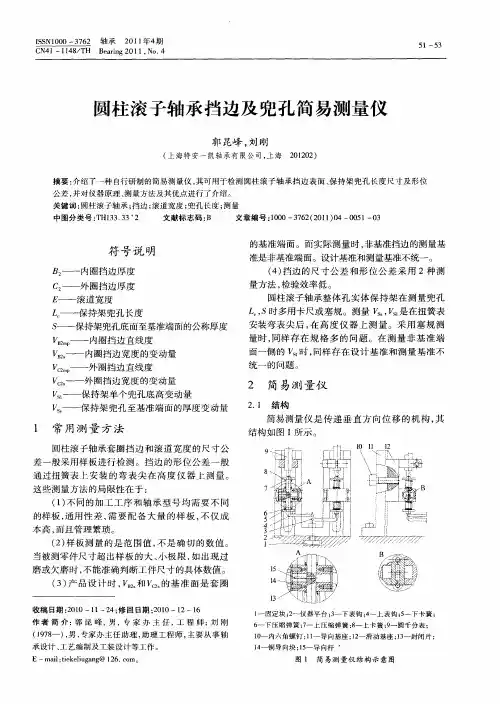

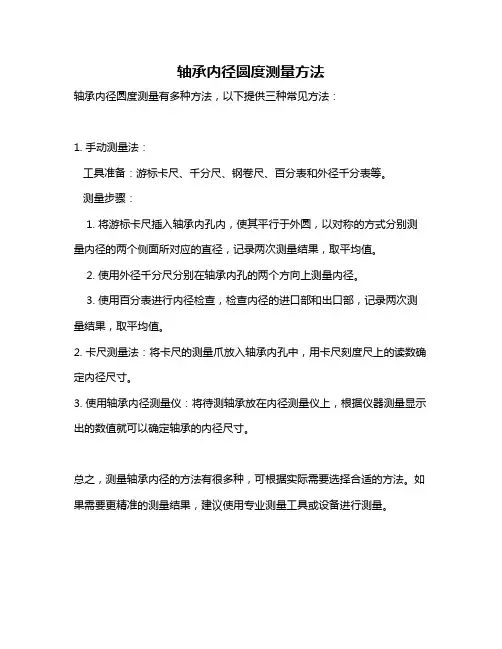

轴承内径圆度测量方法
轴承内径圆度测量有多种方法，以下提供三种常见方法：
1. 手动测量法：
工具准备：游标卡尺、千分尺、钢卷尺、百分表和外径千分表等。

测量步骤：
1. 将游标卡尺插入轴承内孔内，使其平行于外圆，以对称的方式分别测量内径的两个侧面所对应的直径，记录两次测量结果，取平均值。

2. 使用外径千分尺分别在轴承内孔的两个方向上测量内径。

3. 使用百分表进行内径检查，检查内径的进口部和出口部，记录两次测量结果，取平均值。

2. 卡尺测量法：将卡尺的测量爪放入轴承内孔中，用卡尺刻度尺上的读数确定内径尺寸。

3. 使用轴承内径测量仪：将待测轴承放在内径测量仪上，根据仪器测量显示出的数值就可以确定轴承的内径尺寸。

总之，测量轴承内径的方法有很多种，可根据实际需要选择合适的方法。

如果需要更精准的测量结果，建议使用专业测量工具或设备进行测量。

滚动轴承测量游隙的方法有哪些滚动轴承是我们生活中常用且常见的一种轴承，是由内圈、外圈、滚动体和保持架四部分组成。

滚动轴承又分很多种，如深沟球轴承，滚针轴承，角接触轴承，调心球轴承，调心滚子轴承，推力球轴承，推力调心滚子轴承，圆柱滚子轴承，圆锥滚子轴承，带座外球面球轴承等。

这些轴承在工作时，如果游隙过小游隙过小，滚动轴承温度升高，无法正常工作，以至滚动体卡死；游隙过大，设备振动大，滚动轴承噪声大。

估计有朋友会问，我们怎么知道轴承游隙过大或是过小？滚动轴承测量游隙的方法有哪些？又是如何测量的呢？今天小编就针对此类问题和大家探讨下。

我们都知道轴承游隙是指轴承在未安装于轴或轴承箱时，将其内圈或外圈的一方固定，然后使轴承游隙未被固定的一方做径向或轴向移动时的移动量或是移动的距离。

那么我们在测量滚动轴承时不仅要测量轴承的径向游隙，还要测量轴承的轴向游隙。

一、测量滚动轴承径向游隙的方法滚动轴承径向游隙的测量是固定内圈或外圈，在不固定套圈上施加能得到定侧值的测量载荷，并在直径方向作往复移动进行测量。

置侧量头于不固定内圈或外圈宽度的中部,读取不固定套圈在各角度(大致均布)位置(至少三个)上沿载荷方向的移动量，其算术平均值(扣除由于载荷引起轴承径向游隙的增加量(相见下表)，即为轴承的径向游隙值。

由于滚动轴承的各种轴承结构类型不同，游隙的检测方法亦有所区别。

目前常用的三种测量轴承游隙的方法是：专用仪器检测、简易测量法、塞尺测量法。

1、专用仪器检测对于深沟球轴承、调心球轴承、圆柱滚子轴承、滚针轴承、调心滚子轴承，目前已有相应的高效动态无载荷的径向游隙检测仪，型号为X093J、X094J和X0910等，被检测轴承的内径为10~210mm。

这些仪器使轴承在无载荷下转动，能直接精确地反映出径向游隙的平均值，检测过程自动控制，测量结果由数字显示。

有载荷径向游隙检测时，内圈固定在心轴的端面上，测量外圈从一个极限位置到另一个极限位置的移动量，即指示仪A、B各自变化量的差值为径向游隙。

滚针轴承外圈滚道宽度测量方法的改进王喜荣1，王修成2，王晶2（1.哈尔滨轴承配件有限公司钢球分厂，黑龙江哈尔滨150036；2.中航工业哈尔滨轴承有限公司研发中心，黑龙江哈尔滨150036）摘　要：滚针轴承外圈宽度通常通过手指塞规进行检测，由于滚针轴承外圈内部空间狭小，用手检测很不方便且效率低。
