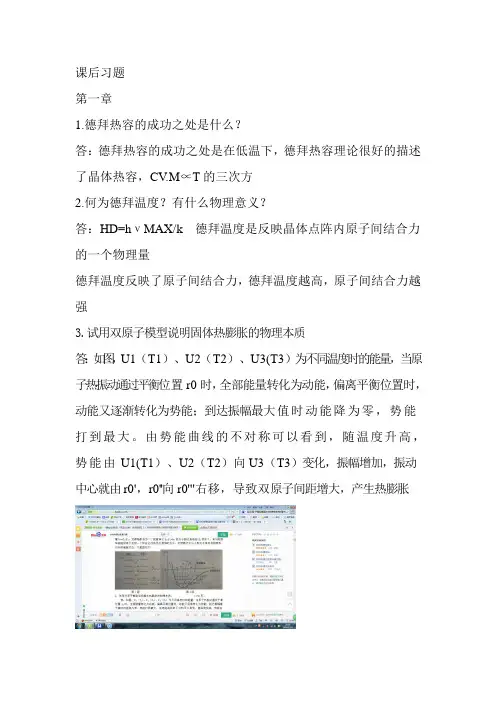

课后习题第一章1.德拜热容的成功之处是什么？答：德拜热容的成功之处是在低温下，德拜热容理论很好的描述了晶体热容，CV.M∝T的三次方2.何为德拜温度？有什么物理意义？答：HD=hνMAX/k 德拜温度是反映晶体点阵内原子间结合力的一个物理量德拜温度反映了原子间结合力，德拜温度越高，原子间结合力越强3.试用双原子模型说明固体热膨胀的物理本质答：如图，U1（T1）、U2（T2）、U3(T3）为不同温度时的能量，当原子热振动通过平衡位置r0时，全部能量转化为动能，偏离平衡位置时，动能又逐渐转化为势能；到达振幅最大值时动能降为零，势能打到最大。

由势能曲线的不对称可以看到，随温度升高，势能由U1(T1）、U2（T2）向U3（T3）变化，振幅增加，振动中心就由r0'，r0''向r0'''右移，导致双原子间距增大，产生热膨胀第二章1.300K1×10-6Ω·m4000K时电阻率增加5%由于晶格缺陷和杂质引起的电阻率。

解：按题意:p(300k) = 10∧-6 则: p(400k) = (10∧-6)* (1+0.05) ----(1)在400K温度下马西森法则成立，则: p(400k) = p(镍400k) + p(杂400k) ----(2) 又: p(镍400k) = p(镍300k) * [1+ α* 100] ----(3) 其中参数: α为镍的温度系数约= 0.007 ; p(镍300k)(室温) = 7*10∧-6 Ω.cm) 将(1)和(3)代入(2)可算出杂质引起的电阻率p(杂400k)。

2.为什么金属的电阻因温度升高而增大，而半导体的电阻却因温度的升高而减小？对金属材料，尽管温度对有效电子数和电子平均速率几乎没有影响，然而温度升高会使离子振动加剧，热振动振幅加大，原子的无序度增加，周期势场的涨落也加大。

这些因素都使电子运动的自由称减小，散射几率增加而导致电阻率增大而对半导体当温度升高时，满带中有少量电子有可能被激发到上面的空带中去，在外电场作用下，这些电子将参与导电。

电机拖动习题和答案++

电机拖动习题和答案++
6、他励直流发电机的励磁由提供，并励直流发电机的励磁由提供。
7、并励直流发电机中电流I、Ia和If三者之间的关系为。
8、并励直流发电机自励建压的条件为：（1）、；（2）、；（3）、。
9、在直流电机的换向过程中，如果换向元件中的各种电动势∑e=0，元件电流将实现换向；如果∑e >0，将实现换向；如果∑e <0，将实现换向。
3、一台直流发电机数据： ，总导体数N=720， ，运行角速度 rad/s，每极磁通Φ=0.0392Wb。试计算：
（1）发电机的感应电动势；
（2）当转速n=900r/min，但磁通不变时的感应电动势；
（3）当磁通Φ=0.0435Wb，n=900r/min时的感应电动势。
4、一台并励直流电动机，额定数据为： ， ， ，电枢回路总电阻 ，励磁电路总电阻 。若将该电动机用原动机拖动作为发电机并入电压为 的电网，并忽略电枢反应的影响，试问：
4.磁路的磁阻如何计算？磁阻的单位是什么？
5.说明磁路和电路的不同点。
6.说明直流磁路和交流磁路的不同点。
7.基本磁化曲线与起始磁化曲线有何区别？磁路计算时用的是哪一种磁化曲线？
8.路的基本定律有哪几条？当铁心磁路上有几个磁动势同时作用时，磁路计算能否用叠加原理，为什么？
第2章变压器
一、填空题：
1、磁通交变会在绕组感应电势，磁通和电势E两者波形，相位，幅值。
A、有效值B、最大值C、平均值D、瞬时值
6、一台变比为kA，额定容量为SN的自耦变压器，电磁容量为（）
A、SNB、SN/kA
C、（1-1/kA）SND、（kA-1）SN
7、下述变压器变比表达式中，定义最准确的是（）
A、E1/E2B、U1/U2C、I2/I1D、Z1/Z2

第四章材料结构与磁学性能

第四章材料结构与磁学性能

第4章 材料的结构与磁学性能4.1 固体物质的磁性来源4.2 固体物质的磁性分类4.3磁畴与磁化曲线4.4 铁氧体的结构与性能4.5磁性材料的结构与性能4.6 磁性材料的物理效应第4章 材料的结构与磁学性能进入21世纪以来，新材料的重要性逐步被人们认知，磁性材料的理论、生产及其应用也得到了快速发展，已经成为信息、航空航天、通信、人体健康等领域的重要材料基础。

本章主要介绍固体物质磁性的基本知识，包括磁性来源、磁性分类、磁畴与磁化曲线、铁氧体的结构与性能、磁性材料的物理效应及磁性材料的主要应用等，重点阐述铁氧体磁性材料的结构与性能。

4.1 固体物质的磁性来源物质在不均匀磁场中受到磁力作用的性质，称为磁性，是物质的基本物理属性。

最直观的表现是两个磁体之间的吸引力和排斥力。

物质的磁性来源于原子，原子的磁性来源于核外电子和原子核。

原子结合起来产生宏观物质的磁性，因此任何物质均具有磁性，磁性强的一般称为磁性材料，习惯上的非磁性或者无磁性只是弱磁性不易被人们觉察而已。

具有广泛应用的磁性材料的性能则受到晶体结构和显微结构的显著影响，是理论研究和生产控制的重要内容。

4.1.1磁矩（magnetic moment ）磁体上磁性最强的部分称为磁极，磁极有N 、S 极，以正负对的形式存在，磁极的周围存在磁场。

磁极上带有的磁量叫磁荷或磁极强度，两个磁荷（磁极强度）q 1、q 2之间的相互作用力F 的大小为：221r q q k F = 4.1 式中r 为磁极间距，k 为常数。

紧密结合在一起的正负磁极称为元磁偶极子，尚没有观察到磁单极子的存在。

定义偶极子的磁偶极矩p:qr p = 4.2又称为磁偶极子的力矩，方向由S 极指向N 极。

任何一个封闭的电流都具有磁矩，其方向与环形电流法线的方向一致，其大小为电流与封闭环形的面积的乘积:S I m ∆= 4.3磁矩m 的单位为安培平方米A ·m 2，磁矩是表示磁体本质的一个物理量，与磁偶极矩的关系为：m p 0μ= 4.4μ0是真空的磁导率，μ0＝4π×10-7（H/m ）。

第四章 磁粉检测


（3）缺陷位置和形状： 缺陷位置和形状： 同样的缺陷，位于表面时漏磁通↑ 同样的缺陷，位于表面时漏磁通↑；若位于距表 面很深的地方，则几乎没有漏磁通泄漏于空间。 面很深的地方，则几乎没有漏磁通泄漏于空间。 缺陷的深宽比越大，漏磁场越强。 缺陷的深宽比越大，漏磁场越强。 缺陷垂直于工件表面（缺陷切割磁力线的角度接 缺陷垂直于工件表面（ 近正交） 近正交）时，漏磁场最强； 漏磁场最强； 缺陷与工件表面平行时，则几乎不产生漏磁通。 缺陷与工件表面平行时，则几乎不产生漏磁通。 缺陷夹角小于20度时， 缺陷夹角小于20度时，很难检出 度时
35000 NI = ( ± 10 %), L / D ≥ 3 L +2 D
（1）周向磁化——利用周向磁场进行磁化 周向磁化——利用周向磁场进行磁化 利用周向磁场
在工件周围建立垂直其轴向的闭合周向磁场，发现取向基本与电流方向 在工件周围建立垂直其轴向的闭合周向磁场，发现取向基本与电流方向 平行的缺陷 的缺陷。 平行的缺陷。
磁力线
I
I
B）电流通过中心导体 ） 磁痕 A）工件直接通电
优点： 优点： 可直观显示出缺陷的形状、位置与大小，并能大致确定缺陷的性能； 可直观显示出缺陷的形状、位置与大小，并能大致确定缺陷的性能； 检测灵敏度高，可检出宽度仅为 的表面裂纹； 检测灵敏度高，可检出宽度仅为0.1µm的表面裂纹； 的表面裂纹 应用范围广，不收工件大小及几何形状的限制； 应用范围广，不收工件大小及几何形状的限制； 工艺简单，检测速度快， 工艺简单，检测速度快，费用低廉
(4)辅助通电法 (4)辅助通电法
1）电缆平行磁化 法
2）铜板平行磁化法 某些工件夹持时易变形或尖端易烧损
二、磁化电流
磁粉检测使用的磁化电流有交流、直流及整流电等几种。 磁粉检测使用的磁化电流有交流、直流及整流电等几种。 交流 等几种 （1）交流磁化：应用最广 交流磁化： ☺ 交流电的趋肤效应能提高磁粉检测检验表面缺陷的灵敏度； 交流电的趋肤效应 提高磁粉检测检验表面缺陷的灵敏度； 趋肤效应能 磁粉检测检验表面缺陷 ☺ 只有使用交流电才能在被检工件上建立起方向随时间变化的 只有使用交流电才能在被检工件上建立起方向随时间变化 建立起方向随时间变化的 磁场，实现复合磁化； 复合磁化； 磁场，实现复合磁化 ☺ 与直流磁化相比，交流磁场在被检工件截面变化部位的分布 与直流磁化相比，交流磁场在被检工件截面变化部位 截面变化部位的 较为均匀 有利于对这些部位的缺陷的检测； 较为均匀，有利于对这些部位的缺陷的检测； 均匀，

物理性能复习题2014

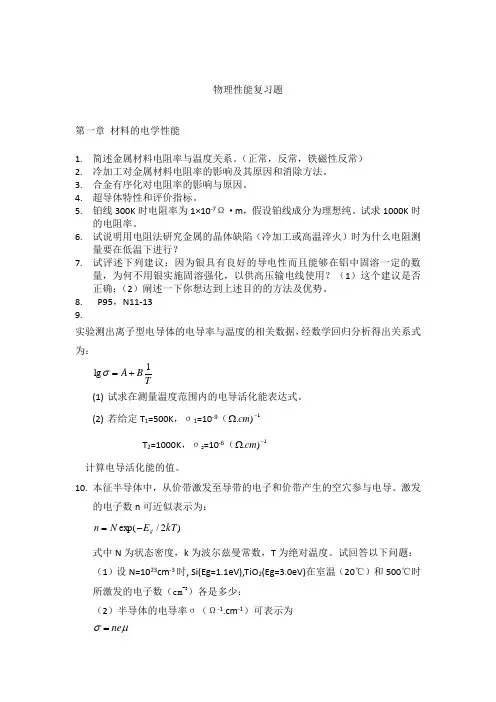

物理性能复习题第一章 材料的电学性能1.简述金属材料电阻率与温度关系。

（正常，反常，铁磁性反常） 2.冷加工对金属材料电阻率的影响及其原因和消除方法。

3.合金有序化对电阻率的影响与原因。

4.超导体特性和评价指标。

5.铂线300K 时电阻率为1×10-7Ω·m ，假设铂线成分为理想纯。

试求1000K 时的电阻率。

6.试说明用电阻法研究金属的晶体缺陷（冷加工或高温淬火）时为什么电阻测量要在低温下进行？ 7. 试评述下列建议：因为银具有良好的导电性而且能够在铝中固溶一定的数量，为何不用银实施固溶强化，以供高压输电线使用？（1）这个建议是否正确；（2）阐述一下你想达到上述目的的方法及优势。

8. P95，N11-139.实验测出离子型电导体的电导率与温度的相关数据，经数学回归分析得出关系式为：TB A 1lg +=σ (1) 试求在测量温度范围内的电导活化能表达式。

(2) 若给定T 1=500K ，σ1=10-9（1).-ΩcmT 2=1000K ，σ2=10-6（1).-Ωcm计算电导活化能的值。

10. 本征半导体中，从价带激发至导带的电子和价带产生的空穴参与电导。

激发的电子数n 可近似表示为：)2/ex p(kT E N n g -=式中N 为状态密度，k 为波尔兹曼常数，T 为绝对温度。

试回答以下问题：（1）设N=1023cm -3时, Si(Eg=1.1eV),TiO 2(Eg=3.0eV)在室温（20℃）和500℃时所激发的电子数（cm -3）各是多少：（2）半导体的电导率σ（Ω-1.cm -1）可表示为μσne =式中n 为载流子浓度（cm -3），e 为载流子电荷（电荷1.6*10-19C ）,μ为迁移率（cm 2.V -1.s -1）当电子（e ）和空穴（h ）同时为载流子时，h h e e e n e n μμσ+=假定Si 的迁移率μe=1450（cm 2.V -1.s -1），μh=500（cm 2.V -1.s -1），且不随温度变化。

功能材料-磁性材料课件


第三章 磁性材料－§3.1 软磁材料
3、高斯织构硅钢片
结构特点：
➢ 易磁化方向[100]与轧制方向平行 ➢ 难磁化方向[111]与轧制方向成55角
轧 [100] 制 方 向
55
[111] [110]
➢ 中等磁化方向[110]与轧制方向成90角
横向
高斯织构硅钢片具有磁各向异性，沿[100](轧制方向)磁性能最佳。
3、主要用途
直流磁场下工作的磁性元件，如电磁铁和继电器的铁芯。
第三章 磁性材料－§3.1 软磁材料
电工用硅钢片
在纯铁中加入1.04.0%Si的铁碳硅合金。 Si的加入，提高了电阻率，从而减少涡流损耗。
1、电工用硅钢片的种类
硅钢片按生产方法、结晶织构和磁性能的分类：
电工用硅钢片
热轧非织构（无取向）硅钢片 冷轧非织构（无取向）硅钢片 冷轧高斯织构（单取向）硅钢片 冷轧立方织构（双取向）硅钢片
150·cm，为1J79铁镍合金的2～3倍。 ➢ 硬度、强度和耐磨性较高。
例如1J16的硬度和耐磨性比1J79合金高，适用于磁头等磁性器件。 ➢ 密度较低。
可以减轻磁性元件的铁芯质量。 ➢ 对应力敏感性小。
适于在冲击、振动等环境下工作。 ➢ 合金的时效性良好。
随着环境温度的变化和使用时间的延长，其磁性变化不大。
第三章 磁性材料－§3.1 软磁材料
2、铁铝合金的主要应用
铁和铝资源丰富、价格低廉，铁铝合金的磁性能与铁镍合金类似， 同时还具有一些独特的优点，因此是铁镍合金的一种替代材料，适用于 电子变压器、磁头和磁致伸缩换能器等方面。
铁铝合金的牌号、主要成分、特点和用途
牌号 铝含量 /%
特点
主要用途
1J6

第4章摩擦力磁力等显微镜

机械制造及自动化系
纳米科学与技术
第4章 摩擦力磁力等显微镜
摩擦力显微镜的总体系统组成
机械制造及自动化系
纳米科学与技术
第4章 摩擦力磁力等显微镜
摩擦力显微镜的结构系统组成, 和原子力显微 镜没有多少区别，只是作了如下更改： 1) 原来只能测Z向力的一维力敏微悬臂和探针, 换 成了能同时测 Z 向力和 X 向力的二维力敏微悬臂和 探针； 2) 原来测微悬臂受力形变量的一维检测系统，换 成了能同时检测检测微悬臂 Z 向和 X 向受力形变量 的二维力检测系统。
•
•
机械制造及自动化系
纳米科学与技术
第4章 摩擦力磁力等显微镜
从图中可知，磁感应强度 B 达到饱和值后，若将磁场强度 H减到零，磁感 应值并不为零而保留着一定的数值，这种保留的磁感应值 B，叫做剩磁。如果 要使剩磁Br部消失，必须改变磁场强度的方向，即从相反的方向加上一个磁场 强度 Hc，另加的磁场强度称为娇顽力。若相反方向的磁场强度继续增加，又 可以得到负的饱和磁感应强度。这样循环一周，所得到的封闭曲线叫磁化曲线。 磁化曲线所包围的面积，称为磁滞损失，即表示往复磁化依次所消耗的能量。 不同的磁性材料所测得的磁化曲线是不相同的；不同的磁化曲线，就有不同 的磁滞损失。工程上磁滞损失的大小将磁性材料分为两大类，此致损失大的 称为硬磁材料，此致损失小的称为软磁材料。 硬磁材料的娇顽力大，磁滞损失也大。这说明硬磁材料磁化和退磁均要加较 大的磁场强度，磁化和退磁依次消耗的能量较多。 软磁材料的娇顽力小，磁滞损失也小。这说明软磁材料既易于被磁化，也易 于被退磁，磁化和退磁依次所消耗的能量较小。
机械制造及自动化系
纳米科学与技术
1. 磁性材料的基本知识
第4章 摩擦力磁力等显微镜
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第4章软磁材料
能够迅速响应外磁场的变化，且能低 耗损地获得高磁感应强度的材料。
本章讲述的主要内容：
☞衡量软磁材料的重要指标
☞提高起始磁导率的途径
☞金属软磁材料
☞铁氧体软磁材料
☞非晶及纳米晶软磁材料
1
4.1 衡量软磁材料的重要指标
起始磁导率高
顽力HC 小 饱和磁感应强度MS 高 磁损耗小 稳定性好
26
非晶态材料的制备方法
气体 （平衡） 液体
非晶材料制备方法通常有： 气相沉积； 液相急冷；
非晶体
晶体
高能粒子注入
高能粒子注入
（获得非晶态的途径用空心箭头标出）
非晶材料的制备方法
27
非晶软磁材料的应用
铁基非晶带的损耗仅为硅钢的1/3，在电力工业中应 用可以显著地降低损耗，但由于成本较高，目前尚难 以大量取代传统的材料
30
晶粒尺寸与矫顽力的关系
纳米晶软磁发明之后，才全面认识到 晶粒尺寸与矫顽力的关系
31
纳米晶与铁氧体、非晶性能对比
Finemet FT-1KM MnZn 铁氧体
5300 5300 0.44 8.0 0.23 1200 150
Co基 非晶
90000 18000 0.53 0.32 0.50 300 180 ~0
此外，由于铁钴合金具有较高的饱和磁致伸缩系数，
也是一种很好的磁致伸缩合金。
20
4.4 铁氧体软磁材料
发展最早，应用最广的一类铁氧体材料 软磁铁氧体最早由Snock于1935年研制成功的 这类材料具有窄而长的磁滞回线，矫顽力HC小，既容易 获得磁性，也容易失去磁性。 软磁铁氧体的磁性来源于亚铁磁性，故饱和磁化强度MS 较金属低，但比金属软磁的电阻率要高得多，因此具有 良好的高频特性。 在弱电高频技术领域，软磁铁氧体具有独特的优点，广 泛地应用于有线通讯、无线通讯、广播、电视、航天技 术及其它电子科技中用作电感元件和变压器等。 其应用频率从几百赫的音频范围到千兆赫的微波频段。
磁学特性优于硅钢
价格贵于硅钢
14
合金成分与磁学特性
急冷是防止Ni3Fe相析出
15
典型成分
在Ni为75%~83%的范围内，具有最佳的综合软磁性能：
Ni在81％附近，磁致伸缩系数s＝0 Ni在76％附近，磁各向异性常数K＝0 但是，饱和磁通密度较低，Ni又是高价金属材料
所以通常采用Ni为40％～50％的坡莫合金
► 3d过渡金属（T）－金属系。
其中 T为 Fe，Co， Ni等；金属为 Ti， Zr， Nb， Ta 等。例 如， Co-Nb-Zr系溅射薄膜， Co-Ta-Zr 系溅射薄膜（ VTR 磁头，薄膜磁头）。
►过渡金属（T）－稀土类金属（R）系。
其 中 T 为 Fe ， Co ； R 为 Gd ， Tb ， Dy ， Nd 等 。 例 如 ， GdTbFe，TbFeCo等（光磁记录材料）。
0.5
0.2
33
纳米晶软磁的制备和应用
制备纳米晶软磁材料的主要方法是非晶晶化法： 先利用溶体急冷法（RS）获得非晶条带，而后在略高 于非晶晶化温度下退火一定时间，使之纳米晶化。 纳米晶软磁材料正沿着高频、多功能方向发展，其应用 领域遍及软磁材料应用的各方面 如：功率变压器、脉冲变压器、高频变压器、可饱和电 抗器、互感器、磁屏蔽、磁头、磁开关和传感器等
c增加（↑）
8
电工纯铁的主要用途
电工用纯铁主要用于制造：
磁铁的铁芯和磁极
继电器的磁路和各种零件 感应式和电磁式测量仪表的各种零件 扬声器的磁路 电话中的振动膜 电机中用以导引直流磁通的磁极 冶金原料 …………
9
4.3.2 硅钢
电工纯铁只能在直流磁场下工作， 在交变磁场中，涡流损耗大
在纯铁中加入硅，形成固溶体，这样
☞加热具有结晶化倾向； ☞电阻率比晶态材料高； ☞机械强度较高且硬度较高； ☞作为磁性材料，磁导率高，矫顽力低。 电阻率高，涡流损耗小。 所以，非晶态材料拥有优良的综合软磁性能
25
典型的非晶态磁性材料
►3d过渡金属（T）－非金属系。
其中 T 为 Fe ， Co ， Ni 等；非金属为 B ， C ， Si ， P 等。例如 Co-Fe-B-Si 非晶薄带（音频磁头等）， Fe-Si （磁芯材 料），Fe78Si10B12（高磁致伸缩材料）。
在该成分时，合金的磁致伸缩系数s和磁各向异性常数
K1几乎同时趋于零，并且具有高磁导率和低矫顽力。 同时，不需要高价的Co和Ni，而且电阻率高、耐磨性好， 所以作为磁头磁芯材料材料比较理想。
19
铁钴合金
铁钴合金具有高的饱和磁化强度，在Co为35％时，
最大饱和磁化强度达到2.45T。
在Co为50％左右的铁钴合金，具有高的饱和磁化强 度，高的初始磁导率和最大磁导率。 铁钴合金通常用作直流电磁铁铁芯、极头材料、航 空发电机定子材料以及电话受话器的振动膜片等。
改善材料的显微结构
降低杂质和气孔的含量，增大晶粒尺寸，材料的织构化 （MnZn合金）
降低内应力σ
3
4.3 金属软磁材料
电工纯铁 硅钢 坡莫合金 其它软磁合金 铁铝合金 铁硅铝合金
铁钴合金
4
4.3.1电工纯铁
指纯度在99.8％以上的铁 是最早，最常用的纯金属软磁材料
升温、加压
降温、降压 体心立方 面心立方
高的磁导率 高的电阻率 高的饱和磁致伸缩系数 高的硬度、强度和耐磨性 ………… 铁铝合金价格低廉，常作为铁镍合金的替代品。其主要 用于磁屏蔽，小功率变压器，继电器，微电机，讯号放 大铁芯，超声波换能器元件，磁头等
18
铁硅铝合金
又称仙台斯特合金，是1932年在日本仙台被开发出来的 成分为Fe-9.6Si-5.4Al
37
38
与MS平方成正比；与K1和λ S成反比； 与内应力σ 和杂质浓度β 成反比 降低HC的方法与提高μi的方法相一致 调节配方
2
4.2提高起始磁导率的途径
提高饱和磁化强度MS
MS很难调整，效果不明显
降低磁晶各向异性常数K1和磁致伸缩系数λ
S
是最有效的方法，从配方和工艺上使K1→0，λS→0 （FeNi合金）
21
软磁铁氧体材料类别
软磁铁氧体材料主要包括MnZn，NiZn，MgZn等尖晶石 型铁氧体以及Co2Y，Co2Z等平面六角型铁氧体 。 在1MHz频率下，锰锌铁氧体应用极广。其磁滞损耗低， 在相同高磁导率的情况下居里温度较NiZn高，起始磁导率 i高，且价格低廉。 在1～100MHz范围内，镍锌铁氧体应用最广。因为Ni2+不 易变价，电阻率高，适用于作高频软磁材料，且频带宽。 由于镍的价格较高，在频率低于30MHz的情况下，可以 用价格便宜的镁锌铁氧体来代替，只是性能稍差一些。
kW/m3 ℃ 10-6 m Mg/m3
350 570 +2.3 1.110-6 7.4
0.20 4.85
1.310-6 7.7
32
各类软磁材料性能比较
×104 50 20 10 5 μi 2 坡莫合金 1 纳米微晶 Fe-Si-B-Nb-Cu合金 Fe基非晶合金 Mn-Zn铁氧体 0.1 0 0.5 1.0 1.5 BS（T） 2.0 2.5 3.0 硅钢 纳米微晶 Fe-M-B基合金 Co基非晶合金
☞高饱和磁感应强度低功耗材料（又称功率铁氧体）。 用于开关电源、电视机偏转磁芯及U型磁芯
23
4.5 非晶及纳米晶软磁材料
晶态与非晶态
En C E2 B
E1 A
晶态
D
晶态与非晶的原子排布
晶态与非晶的能垒模型
24
4.5.1非晶态软磁材料
非晶态材料的特征：
☞原子排布为长程无序、短程有序； ☞不存在位错及晶粒边界；
主要用于： 各种形式的电动机、发电机和变压器 扼流圈 电磁机构 继电器 测量仪表 …………
13
4.3.3坡莫合金
坡莫合金源于英文permalloy 是指镍的质量分数为30％～90％的镍铁合金 坡莫合金具有很高的磁导率，成分范围宽 而且磁性能可以通过改变成分和热处理工艺等进行调节 坡莫合金中含有Ni，因此
通过退火除杂后，具有高磁通，较高磁导率 可以满足实用要求
16
坡莫合金的用途
坡莫合金主要用于：
高磁导率的铁芯材料
磁屏蔽材料 恒磁导率脉冲变压器 各种矩磁合金 热磁合金
磁致伸缩合金
…………
17
4.3.4其他软磁合金
铁铝合金
铁铝合金是以铁和铝为主要成分的软磁材料
通过调解铝的含量，可以获得满足不同要求的软磁材料：
22
软磁铁氧体主要应用方向
由于晶体结构的限制，立方晶系铁氧体的使用频 率大体上仅能在数百兆赫之下。 几百兆赫到数千兆赫的高频软磁材料基本上是以 平面型六角晶系铁氧体为主 现代软磁铁氧体材料发展的主要方向 ：
☞高磁导率材料，i>104，用于宽频带变压器、低频变 压器、小型环形脉冲变压器和微型电感器等。
Fe基 非晶
4500 4500 1.56 5.0 0.65 2200 415 +27 1.410-6 7.18

饱和磁通密度BS 矫顽力HC 矩磁比（Br/BS） 磁芯损耗PC 居里温度TC 饱和磁致伸缩常 数 S 电阻率 密度dS
10kHz 100kHz T A/m
50000 1600030% 1.35 1.3 0.60
电阻率（↑），涡流损耗（↓） 硅钢也称硅钢片或电工钢片
碳的质量分数c在0.02％以下，硅的质量分数
为1.5％～4.5％的Fe合金
10
硅钢的性能
60Hz，B=1T,厚度为0.35mm
11
冷轧无取向硅钢片
12
评价和用途
添加适量硅，K（↓），s（↓），铁损（↓）
