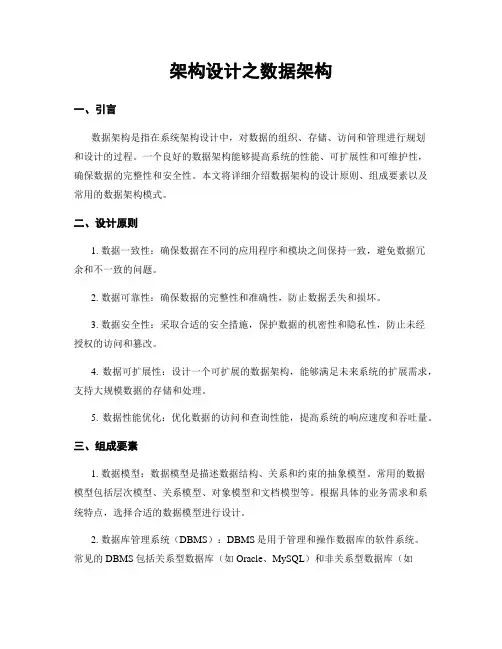

架构设计之数据架构一、引言数据架构是指在系统架构设计中，对数据的组织、存储、访问和管理进行规划和设计的过程。
一个良好的数据架构能够提高系统的性能、可扩展性和可维护性，确保数据的完整性和安全性。
本文将详细介绍数据架构的设计原则、组成要素以及常用的数据架构模式。
二、设计原则1. 数据一致性：确保数据在不同的应用程序和模块之间保持一致，避免数据冗余和不一致的问题。
2. 数据可靠性：确保数据的完整性和准确性，防止数据丢失和损坏。
3. 数据安全性：采取合适的安全措施，保护数据的机密性和隐私性，防止未经授权的访问和篡改。
4. 数据可扩展性：设计一个可扩展的数据架构，能够满足未来系统的扩展需求，支持大规模数据的存储和处理。
5. 数据性能优化：优化数据的访问和查询性能，提高系统的响应速度和吞吐量。
三、组成要素1. 数据模型：数据模型是描述数据结构、关系和约束的抽象模型。
常用的数据模型包括层次模型、关系模型、对象模型和文档模型等。
根据具体的业务需求和系统特点，选择合适的数据模型进行设计。
2. 数据库管理系统（DBMS）：DBMS是用于管理和操作数据库的软件系统。
常见的DBMS包括关系型数据库（如Oracle、MySQL）和非关系型数据库（如MongoDB、Redis）。
根据系统的需求和性能要求，选择合适的DBMS进行数据存储和管理。
3. 数据存储：数据存储是指将数据保存在物理介质上，包括磁盘、内存、云存储等。
根据数据的访问频率和存储需求，选择合适的存储介质和存储方案，如使用SSD提高数据的读写速度，使用分布式存储系统提高数据的可靠性和可扩展性。
4. 数据访问接口：数据访问接口是系统和数据之间的桥梁，提供对数据的访问和操作功能。
常见的数据访问接口包括SQL、NoSQL、RESTful API等。
根据系统的需求和开发技术，选择合适的数据访问接口进行设计和实现。
四、数据架构模式1. 单体架构：将所有的功能模块集中在一个系统中，数据存储在同一个数据库中。
数据接口术语定义数据接口是指不同软件系统或组件之间进行数据交互的通道或接口。
它可以使不同系统之间的数据传输更加高效和方便，实现数据的共享和互通。
数据接口可以分为不同的类型，如应用程序接口（API）、数据库接口、网络接口等。
其中，应用程序接口是最常见的一种数据接口，它定义了软件系统之间的通信规范和数据格式。
通过应用程序接口，不同系统可以相互调用和传输数据，实现功能的扩展和集成。
数据库接口是数据库系统与其他应用程序进行数据交互的接口。
通过数据库接口，应用程序可以连接到数据库，并进行数据的读取、写入、更新和删除等操作。
数据库接口可以提供不同的访问方式，如结构化查询语言（SQL）接口、面向对象数据库接口等。
网络接口是计算机网络中不同设备之间进行数据传输和通信的接口。
通过网络接口，计算机可以连接到局域网或互联网，并进行数据的发送和接收。
网络接口可以使用不同的协议，如以太网接口、无线接口、蓝牙接口等。
数据接口的设计和实现需要考虑多个因素，如数据格式、数据安全、数据传输效率等。
合理的数据接口设计可以提高系统的性能和可靠性，减少数据传输的延迟和错误。
在实际应用中，数据接口的使用非常广泛。
例如，电子商务网站可以通过接口获取商品信息和价格，并将订单信息传输给支付系统；移动应用可以通过接口获取用户的位置信息和社交网络数据；智能家居系统可以通过接口控制家电设备的开关和状态。
数据接口是不同系统之间进行数据交互的通道或接口，它使得数据的传输更加高效和方便。
合理的数据接口设计和实现可以提高系统的性能和可靠性，实现功能的扩展和集成。
在各个领域的应用中，数据接口发挥着重要的作用，促进了信息的共享和互通。

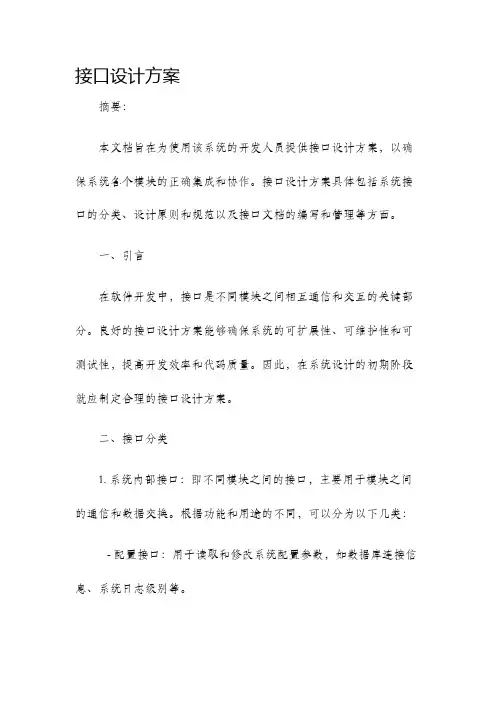

接口设计方案摘要：本文档旨在为使用该系统的开发人员提供接口设计方案，以确保系统各个模块的正确集成和协作。
接口设计方案具体包括系统接口的分类、设计原则和规范以及接口文档的编写和管理等方面。
一、引言在软件开发中，接口是不同模块之间相互通信和交互的关键部分。
良好的接口设计方案能够确保系统的可扩展性、可维护性和可测试性，提高开发效率和代码质量。
因此，在系统设计的初期阶段就应制定合理的接口设计方案。
二、接口分类1. 系统内部接口：即不同模块之间的接口，主要用于模块之间的通信和数据交换。
根据功能和用途的不同，可以分为以下几类： - 配置接口：用于读取和修改系统配置参数，如数据库连接信息、系统日志级别等。
- 数据访问接口：用于数据库访问和操作，包括数据的读取、写入、更新和删除等操作。
- 业务逻辑接口：用于实现系统的核心业务功能，如用户注册、登录、订单管理等。
- 工具接口：用于提供一些通用功能和工具类，如日期转换、数据校验、文件处理等。
2. 系统外部接口：即系统与外部系统或第三方系统之间的接口，主要用于数据的输入和输出。
可以根据数据格式和协议的不同，分为以下几类：- Web接口：使用HTTP协议进行数据交互，支持GET、POST等请求方法。
- SOAP接口：使用XML格式进行数据交换，支持基于HTTP 和SMTP协议。
- RESTful接口：使用HTTP协议进行数据交换，支持GET、POST、PUT、DELETE等请求方法。
三、接口设计原则和规范1. 单一职责原则：每个接口应该具有清晰的功能定义，遵循单一职责原则，不涉及多个功能的实现。
2. 接口依赖原则：高层模块不应该依赖于低层模块，而是依赖于抽象接口。
具体说就是，模块之间的通信应该依赖于接口而不是实现。
3. 稳定性原则：接口定义应尽量稳定，避免频繁变更。
如果需要修改接口，应该通过版本控制的方式进行，并与相关模块进行协调和更新。
4. 参数合理性原则：接口的参数设计应合理，避免过多或冗余的参数，提高接口的可读性和可维护性。

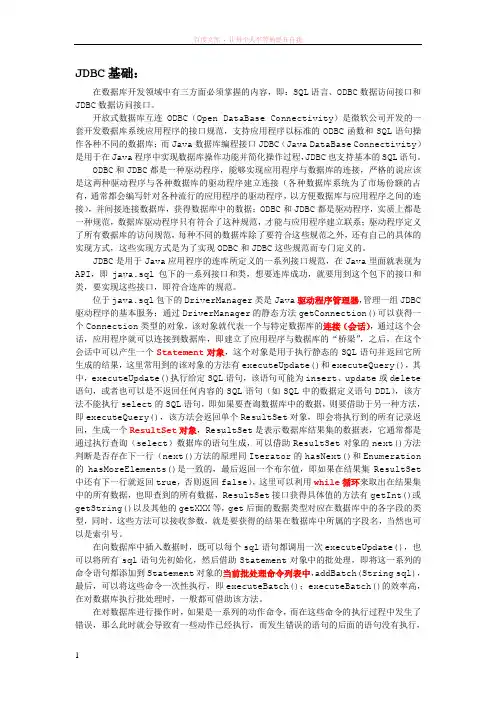

JDBC基础：在数据库开发领域中有三方面必须掌握的内容，即：SQL语言、ODBC数据访问接口和JDBC数据访问接口。
开放式数据库互连ODBC（Open DataBase Connectivity）是微软公司开发的一套开发数据库系统应用程序的接口规范，支持应用程序以标准的ODBC函数和SQL语句操作各种不同的数据库；而Java数据库编程接口JDBC（Java DataBase Connectivity）是用于在Java程序中实现数据库操作功能并简化操作过程，JDBC也支持基本的SQL语句。
ODBC和JDBC都是一种驱动程序，能够实现应用程序与数据库的连接，严格的说应该是这两种驱动程序与各种数据库的驱动程序建立连接（各种数据库系统为了市场份额的占有，通常都会编写针对各种流行的应用程序的驱动程序，以方便数据库与应用程序之间的连接），并间接连接数据库，获得数据库中的数据；ODBC和JDBC都是驱动程序，实质上都是一种规范，数据库驱动程序只有符合了这种规范，才能与应用程序建立联系；驱动程序定义了所有数据库的访问规范，每种不同的数据库除了要符合这些规范之外，还有自己的具体的实现方式，这些实现方式是为了实现ODBC和JDBC这些规范而专门定义的。
JDBC是用于Java应用程序的连库所定义的一系列接口规范，在Java里面就表现为API，即java.sql包下的一系列接口和类，想要连库成功，就要用到这个包下的接口和类，要实现这些接口，即符合连库的规范。
位于java.sql包下的DriverManager类是Java驱动程序管理器，管理一组JDBC 驱动程序的基本服务；通过DriverManager的静态方法getConnection()可以获得一个Connection类型的对象，该对象就代表一个与特定数据库的连接（会话），通过这个会话，应用程序就可以连接到数据库，即建立了应用程序与数据库的“桥梁”，之后，在这个会话中可以产生一个Statement对象，这个对象是用于执行静态的SQL语句并返回它所生成的结果，这里常用到的该对象的方法有executeUpdate()和executeQuery()，其中，executeUpdate()执行给定SQL语句，该语句可能为insert、update或delete 语句，或者也可以是不返回任何内容的SQL语句（如SQL中的数据定义语句DDL），该方法不能执行select的SQL语句，即如果要查询数据库中的数据，则要借助于另一种方法，即executeQuery()，该方法会返回单个ResultSet对象，即会将执行到的所有记录返回，生成一个ResultSet对象，ResultSet是表示数据库结果集的数据表，它通常都是通过执行查询（select）数据库的语句生成，可以借助ResultSet对象的next()方法判断是否存在下一行（next()方法的原理同Iterator的hasNext()和Enumeration 的hasMoreElements()是一致的，最后返回一个布尔值，即如果在结果集ResultSet 中还有下一行就返回true，否则返回false），这里可以利用while循环来取出在结果集中的所有数据，也即查到的所有数据，ResultSet接口获得具体值的方法有getInt()或getString()以及其他的getXXX等，get后面的数据类型对应在数据库中的各字段的类型，同时，这些方法可以接收参数，就是要获得的结果在数据库中所属的字段名，当然也可以是索引号。
数据访问服务调用层接口规范1．范围本文件定义了一组数据访问应用程序接口（API），提供了通用编程语言以编程方式访问关系数据库的能力。
使用数据访问应用程序接口（API），应用程序能够执行SQL语句，返回结果集，将改变传回底层的数据源。
数据访问应用程序接口还可以和位于分布式异构的环境中的多个数据源中进行交互。
2. 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注明日期的引用文件，仅注明日期的版本适用于本文件。
凡是未注明日期的引用文件，仅最新版本（包括所有的修改单）适用于本文件。
[ISO1539] ISO/IEC 1539-1:1997, Information technology —Programming languages —Fortran — Part 1:Base language.ISO/IEC 1539-1:1997/Cor.1:2001.ISO/IEC 1539-1:1997/Cor.2:2002.[ISO1989] ISO 1989:1985, Programming languages —COBOL. (Endorsement of ANSI X3.23-1985).ISO/IEC 1989:1985/Amd.1:1992, Intrinsic function moduleISO/IEC 1989:1985/Amd.2:1994, Correction and clarification amendment for COBOL[ISO6160] ISO 6160:1979, Programming languages —PL/I. (Endorsement of ANSI X3.53-1976).[ISO7185] ISO/IEC 7185:1990, Information technology —Programming languages —Pascal.[ISO8652] ISO/IEC 8652:1995, Information technology — Programming languages — Ada.ISO/IEC 8652:1995/Cor.1:2001.[Framework] ISO/IEC FCD 9075-1:2003, Information technology — Database languages —SQL — Part 1:Framework (SQL/Framework).[Foundation] ISO/IEC FCD 9075-2:2003, Information technology — Database languages —SQL — Part 2:Foundation (SQL/Foundation).[Schemata] ISO/IEC FCD 9075-11:2003, Information technology — Database languages —SQL — Part 11:Information and Definition Schemas (SQL/Schemata).[ISO9899] ISO/IEC 9899:1999, Programming languages — C.ISO/IEC 9899:1999/Cor 1:2001, Technical Corrigendum to ISO/IEC 9899:1999.[ISO10206] ISO/IEC 10206:1991, Information technology —Programming languages —Extended Pascal.[ISO11756] ISO/IEC 11756:1999, Information technology — Programming languages — M.3. 术语和定义3.1 定义下列术语和定义适用于本文件。
项目编号 INFO-115-C01文档编号 TR-REC-032 中国科学院数据应用环境建设与服务元数据访问服务接口规范（征求意见稿）中国科学院数据应用环境建设与服务项目组2009年6月目 次1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 符号与缩略语 (2)5 数据格式定义 (3)5.1 接口的编码方式及响应格式 (3)5.1.1 接口编码方式 (3)5.1.2 接口响应格式 (3)5.1.3 接口响应请求状态码 (3)6 接口规范 (4)6.1 采用协议 (4)6.2 接口安全 (5)6.3 连接方式 (6)6.4 技术实现 (6)6.5 接口列表 (6)6.6建库单位开放接口 (7)6.6.1 元数据收割接口 (7)6.6.2其他接口 (13)附录A （资料性附录） OpenURL (18)元数据访问服务接口规范1 范围本规范规定了中国科学院数据应用环境建设与服务项目内元数据访问服务接口采用的协议、连接方式、调用参数以及数据的返回格式。
本规范适用于中国科学院数据应用环境建设和服务项目中元数据访问服务接口。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 18030-2005 信息技术 中文编码字符集TR-REC-014 核心元数据标准TR-REC-017 资源唯一标识符规范3 术语和定义下列术语和定义适用于本规范。
z资源 resource可以被标识的实体对象或服务。
在本规范准中，特指可被标识的数据集、数据或服务。
z数据集 dataset由相关数据组成的可标识集合。
一个数据集可能是一个较小的数据集合，在物理上或逻辑上位于一个较大的数据集之内；反之，一个数据集也可能由若干数据集组成，是这些子数据集的父数据集。
本规范中，数据集指中国科学院数据应用环境建设与服务项目的主题数据库、参考数据库、专题数据库、专业数据库及其各级子库。
dao接口的工作原理引言：在Java编程中，我们经常听到“DAO接口”的术语，它代表了数据访问对象接口。
虽然它是Java的一个统一规范，但它实际上是我们在Web开发方面用得最多的技术之一。
在本文中，我们将深入研究DAO接口的工作原理，并了解它为什么是Java开发中的必要组成部分。
一、什么是DAO接口？先简单介绍一下DAO接口。
DAO接口代表数据访问对象接口。
它是一种设计模式，用于在面向对象编程中将业务逻辑与数据访问逻辑分离。
这样，开发人员可以专注于编写业务逻辑，而不必担心如何访问数据。
DAO接口定义了用于执行各种持久性操作的方法。
二、DAO的三个要素1.实体：数据对象，如表，列2.DAO接口：访问数据的接口，有CRUD（Create，Retrieve，Update，Delete）的实现方法3.实现类：实现数据访问，如JDBC，Hibernate等三、DAO接口的工作原理DAO接口的工作原理非常简单。
以下是一个简单的示例：package com.example.dao;import java.util.List;import er;/*** DAO interface for User*/public interface IUserDao {void save(User user);void update(User user);void delete(int userId);User get(int userId);List<User> getAll();}类定义了一个UserDAO接口，我们可以看到它定义了五个方法，它们都是用于访问用户数据的。
这些方法涵盖了我们所需要的CRUD操作。
将这些方法定义在DAO接口中，会使DAO接口非常通用化，不需要修改就能适用于各种类型的数据。
使用DAO接口的流程如下：1.创建DAO接口2.实现DAO接口3.在业务逻辑中使用DAO接口实现DAO接口很简单，可以使用JDBC或Hibernate等技术。
课程名称Web程序设计实验名称实验四、数据访问接口日期学生学号姓名班级实验目的：1．熟悉数据库访问技术。
2．掌握Connection、Command对象的使用。
3．掌握DataReader、DataAdapter对象操作数据库数据的方法。
4．掌握VS2008中创建数据库的方法。
实验条件：电脑一台、能上网查阅资料。
实验内容与步骤：1．实验内容一（1）要求1. 新建名字为“Accessdatabase_ Exercise”的网站。
2. 在网站的App_Data文件夹中，建立数据库“MyDatabase_ Exercise.mdf”。
3. 在该数据库中建立一张职工表，并添加一些模拟的职工记录。
其关系模式如下：Employees（ID，NAME，SEX，AGE，Date of work， of Photo）4. 在web.config配置文件中，修改“<connectionStrings/>”标记如下。
<connectionStrings><add name="ConnectionString" connectionString="DataSource=.\SQLEXPRESS;AttachDb\ MyDatabase_ Exercise.mdf;Integrated Security=True;User Instance=True"/></connectionStrings>5. 添加一个网页，利用Command对象实现新职工的录入。
6. 添加一个网页，利用Command对象实现删除指定编号的职工记录。
7. 添加一个网页，利用Command对象实现修改指定编号的职工信息。
8. 添加一个网页，利用DataAdapter对象实现查询职工信息，并显示到网页的Label控件上。
（2）源代码和实验结果网站结果如下图4-1所示。
图4-1职工表如下图4-2所示。
图4-24.1添加一个名为Command_insert.aspx的网页，并在设计【视图】中添加相应的控件，设计好页面。
双击设计视图中的【提交】按钮，添加如下所示的后台代码：protected void Button1_Click(object sender, EventArgs e){string sqlconnstr =ConfigurationManager.ConnectionStrings["ConnectionString"].ConnectionString;SqlConnection sqlconn = new SqlConnection(sqlconnstr);SqlCommand sqlcommand = new SqlCommand();sqlcommand.Connection = sqlconn;mandText = "insert intoEmployees(ID,NAME,SEX,AGE,Dateofwork,) values(@ID,@NAME,@SEX,@AGE,@Dateofwork,@photo)";sqlcommand.Parameters.AddWithValue("@ID", TextBox1.Text);sqlcommand.Parameters.AddWithValue("@NAME", TextBox2.Text);sqlcommand.Parameters.AddWithValue("@SEX", DropDownList1.Text);sqlcommand.Parameters.AddWithValue("@AGE", TextBox3.Text);sqlcommand.Parameters.AddWithValue("@Dateofwork", TextBox4.Text);sqlcommand.Parameters.AddWithValue("@photo", );try{sqlconn.Open();sqlcommand.ExecuteNonQuery();if ( == true){(Server.MapPath(("~/image/") + ));}Label1.Text = "成功增加记录";}catch (Exception ex){Label1.Text = "错误原因：" + ex.Message;}finally{sqlcommand = null;sqlconn.Close();sqlconn = null;}}4.2 添加一个名为Command_delete.aspx的网页，并在设计【视图】中添加相应的控件，设计好页面。
双击设计视图中的【删除】按钮，添加如下所示的后台代码：protected void Button1_Click(object sender, EventArgs e){ int intDeleteCount;string sqlconnstr =ConfigurationManager.ConnectionStrings["ConnectionString"].ConnectionString;SqlConnection sqlconn = new SqlConnection(sqlconnstr);SqlCommand sqlcommand = new SqlCommand();sqlcommand.Connection = sqlconn;mandText = "delete from Employees where ID=@ID";sqlcommand.Parameters.AddWithValue("@ID", TextBox1.Text);try{sqlconn.Open();intDeleteCount = sqlcommand.ExecuteNonQuery();if (intDeleteCount > 0)Label1.Text = "成功删除记录";elseLabel1.Text = "该记录不存在";}catch (Exception ex){Label1.Text = "错误原因：" + ex.Message;}finally{sqlcommand = null;sqlconn.Close();sqlconn = null;}}其结果运行如图4-4所示：图4-44.3 添加一个名为Command_update.aspx的网页，并在设计【视图】中添加相应的控件，设计好页面。
双击设计视图中的【提交】按钮，添加如下所示的后台代码：protected void Button1_Click(object sender, EventArgs e){string sqlconnstr =ConfigurationManager.ConnectionStrings["ConnectionString"].ConnectionString;SqlConnection sqlconn = new SqlConnection(sqlconnstr);ommand sqlcommand = new SqlCommand();sqlcommand.Connection = sqlconn;mandText = "update Employees setNAME=@NAME,SEX=@SEX,AGE=@AGE,Dateofwork=@Dateofwork, where ID=@ID";sqlcommand.Parameters.AddWithValue("@ID", TextBox1.Text);sqlcommand.Parameters.AddWithValue("@NAME", TextBox2.Text);sqlcommand.Parameters.AddWithValue("@SEX", DropDownList1.Text);sqlcommand.Parameters.AddWithValue("@AGE", TextBox3.Text);sqlcommand.Parameters.AddWithValue("@Dateofwork", TextBox4.Text);sqlcommand.Parameters.AddWithValue("@photo", );try{sqlconn.Open();sqlcommand.ExecuteNonQuery();Label1.Text = "成功修改记录";}catch (Exception ex){Label1.Text = "错误原因：" + ex.Message;}finally{sqlcommand = null;sqlconn.Close();sqlconn = null;}}其结果运行如图4-5所示：Label1.Text += " Dateofwork：" + drow[4] + "<br />";}sqlconn.Close();sqlconn = null;}}其结果运行如图4-6所示：图4-6实验总结（结论或问题分析）：本次实验主要熟悉了数据库访问技术，掌握了Connection、Command 对象的使用以及用DataReader、DataAdapter对象操作数据库数据的方法，还掌握了在VS2008中创建数据库的方法。
实验成绩任课教师签名。
