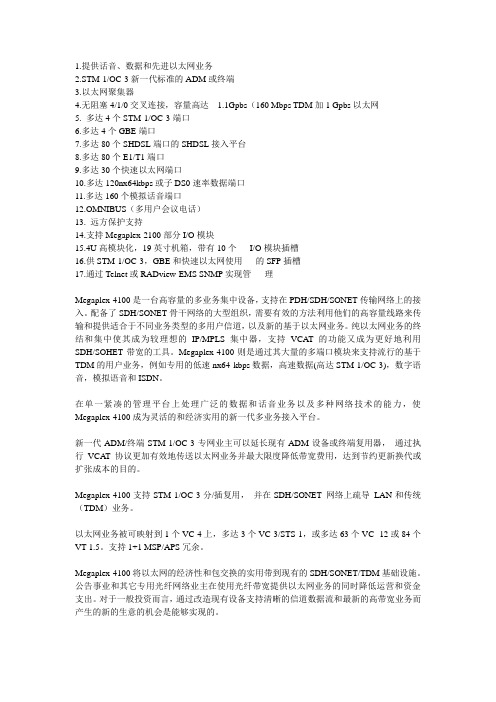

1.提供话音、数据和先进以太网业务2.STM-1/OC-3新一代标准的ADM或终端3.以太网聚集器4.无阻塞4/1/0交叉连接，容量高达 1.1Gpbs（160 Mbps TDM加1 Gpbs以太网5. 多达4个STM-1/OC-3端口6.多达4个GBE端口7.多达80个SHDSL端口的SHDSL接入平台8.多达80个E1/T1端口9.多达30个快速以太网端口10.多达120nx64kbps或子DS0速率数据端口11.多达160个模拟话音端口12.OMNIBUS（多用户会议电话）13. 远方保护支持14.支持Megaplex-2100部分I/O模块15.4U高模块化，19英寸机箱，带有10个I/O模块插槽16.供STM-1/OC-3，GBE和快速以太网使用的SFP插槽17.通过Telnet或RADview-EMS SNMP实现管理Megaplex-4100是一台高容量的多业务集中设备，支持在PDH/SDH/SONET传输网络上的接入。
配备了SDH/SONET骨干网络的大型组织，需要有效的方法利用他们的高容量线路来传输和提供适合于不同业务类型的多用户信道，以及新的基于以太网业务。
纯以太网业务的终结和集中使其成为较理想的IP/MPLS集中器，支持VCAT的功能又成为更好地利用SDH/SOHET带宽的工具。
Megaplex-4100则是通过其大量的多端口模块来支持流行的基于TDM的用户业务，例如专用的低速nx64 kbps数据，高速数据(高达STM-1/OC-3)，数字语音，模拟语音和ISDN。
在单一紧凑的管理平台上处理广泛的数据和话音业务以及多种网络技术的能力，使Megaplex-4100成为灵活的和经济实用的新一代多业务接入平台。
新一代ADM/终端STM-1/OC-3专网业主可以延长现有ADM设备或终端复用器，通过执行VCA T协议更加有效地传送以太网业务并最大限度降低带宽费用，达到节约更新换代或扩张成本的目的。

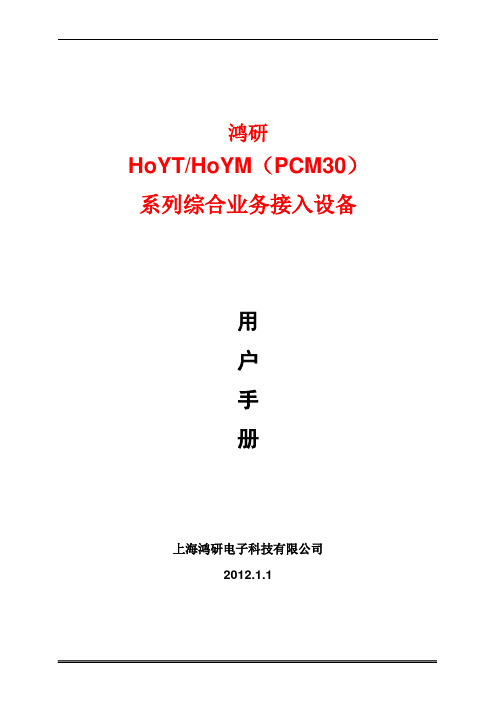

鸿研HoYT/HoYM（PCM30）系列综合业务接入设备用户手册上海鸿研电子科技有限公司2012.1.1目录1、产品简介 (3)2、主要特征 (3)2.1 成帧E1接口 (3)2.2 10/100Base-T接口 (3)2.3 局端电话接口卡：FXO (3)2.4 用户端电话接口卡：FXS (3)2.5 V.24/RS485数据接口卡：V.24/RS485 (3)3、主要技术指标 (3)3.1光接口 (4)3.2 2M接口规范： (4)3.3 FXO、FXS接口规范： (4)3.4 V.24/RS485接口规范 (4)3.5 以太网接口规范 (4)3.6 物理指标 (5)3.7 供电方式 (5)3.8环境要求 (5)4 、设备说明 (5)5、典型应用及安装 (7)6 、用户接口线定义 (8)1、产品简介HOYT/HoYM系列（本系列是指8路以上的1U，19寸的PCM复用设备）综合业务接入设备是在E1传输通道或光纤传输通道上传输1-30路64K话音，或者部分时隙用于传输N*64K 数据业务（以太网数据）的，或者部分时隙用于RS232数据业务的复用传输设备。
HOYT/HoYM系列采用独立式结构，通过将10/100Base-T以太网、话路、RS232等复用在一个E1传输，适合于通过光纤、微波、DDN专网等信道将接口的工作距离进行延伸。
HOYT/HoYM系列工作于光传输方式时,以太网接口可以达到线速100M.2 、主要特征2.1 成帧E1接口成帧E1接口符合ITU-T G.703 G.704和G.823标准75ΩBNC接口具有多种告警灯指示，方便故障定位DC－48V供电方式AC202V（外配适配器）2.2 10/100Base-T接口符合IEEE 802.3标准，采用RJ-45接口10/100M自适应，交叉/直通网线自适应，全/半双工工作模式自适应。
2.3 局端电话接口卡：FXOFXO接口卡主要完成：用户话音信号与主板信号的相互转换；用户线状态信号与数字信令之间的相互转换；FXO卡主要用于连接自动用户电话交换机、共电电话交换机等的接口。
农村合作金融机构综合业务网络接入设备管理办法一、总则为规范农村合作金融机构综合业务网络接入设备的管理，加强对网络设备的监管，确保网络安全和业务平稳运营，本办法制定。
二、适用范围本办法适用于农村合作金融机构的综合业务网络接入设备，包括路由器、交换机、防火墙等。
三、设备采购凡涉及农村合作金融机构综合业务网络接入设备的采购，应按国家规定的政府采购程序进行，确保设备的品质和性能符合标准。
四、设备注册农村合作金融机构管理人员应当认真审核和登记设备，提供设备的品牌、配置、型号、出厂日期、价格等相关信息，建立完整设备信息库。
五、设备接入1、设备接入应符合国家相关规定和安全技术要求。
2、设备接入时需按照农村合作金融机构网络系统的实际需要进行配置和调试。
3、对新接入设备应先开展测试，确保设备可以正常接入到网络，不影响业务系统的正常运行。
六、设备维护1、设备应当按照生产厂家的要求进行定期检查、维护和升级。
2、设备维护要求设备管理人员严格按照制定的管理流程和操作规范进行操作。
3、设备管理人员应当及时响应和处理设备的故障信息和报警信息，保证问题的及时解决。
七、设备安全1、设备管理人员应当对接入设备进行安全设置，禁止非法攻击和非法入侵。
2、应当对接入设备进行安全检查，及时发现和处理潜在的安全隐患。
3、设备管理人员应当了解并掌握相关安全知识技能，提升对网络安全的认识和防范能力。
八、设备报废1、设备到达使用寿命限期时，应当及时停止使用，做好备份资料的转移和存储。
2、设备管理人员应当按照国家相关法律规定，将报废设备送交相关单位进行安全处理和环境保护。
九、违规处罚对于违规操作和使用设备的，将按照农村合作金融机构相关管理制度进行处理和处罚。
十、附则本管理办法自发布之日起正式实施，并由相关管理人员对设备进行全面的检查、评估和管理。
如有补充和完善内容，将通过不定期的评估和管理，适时做出调整和优化。
Ⅹ农村商业银行系统综合业务网络接入设备治理方法第一章总则第一条为增强ⅩⅩ农村商业银行系统综合业务网络接入设备（以下简称“接入设备”）的治理，保障综合业务网络统平安、稳固、高效运行，依照《中华人民共和国计算机信息系统平安爱惜条例》和《ⅩⅩ农村商业银行系统综合业务系统网络治理方法》等有关规定，并结合ⅩⅩ农村商业银行系统实际，制定本方法。
第二条本方法中的接入设备是指接入ⅩⅩ农村商业银行系统综合业务网络的运算机、终端、打印机、刷卡器、密码键盘、UPS、发电机、互换机、路由器、集线器、网络平安设备等硬件设备。
第三条ⅩⅩ省农村信誉社联合社（以下简称“省联社”）科技部门负责ⅩⅩ农村商业银行系统综合业务网络接入设备的治理工作。
第四条本方法适用于所有利用ⅩⅩ农村商业银行系统综合业务网络的农村商业银行及其他入网机构。
第二章选型和购买第五条接入设备应依照“统一品牌、准入治理、保证质量、注重应用”的原那么，由省联社统一选型。
第六条省联社依照全系统信息化建设需要，依照有关规定对接入设备进行选型招标，选型招标进程中应组织有关人员对接入设备进行测试和评判，确保选型入围产品质量靠得住、效劳优质、价钱优惠。
第七条省联社应向全系统发布选型入围产品的品牌、型号、技术参数、市场占有率、参考价钱、供货厂商、售后效劳等信息并及时更新最新价钱情形。
第八条ⅩⅩ农村商业银行系统营业网点所利用的运算机、终端、打印机、刷卡器、密码键盘、UPS、发电机等接入设备，由农村商业银行依照自身需要在选型入围的产品中自主选择，自行与该设备供给商就价钱、结算方式、效劳许诺等进行洽谈、选购。
第九条ⅩⅩ农村商业银行系统所有网络设备（包括路由器、互换机、集线器等）、网络平安设备和农村商业银行机房利用的运算机、UPS、发电机由农村商业银行依照自身需要向省联社科技部门申报，由省联社科技部门代理农村商业银行定购。
第十条省联社按期对选型入围厂商和设备进行跟踪调查，了解产品质量和效劳情形，并实施评判。
农村商业银行系统综合业务网络接入设备管理办法Ⅹ农村商业银行系统综合业务网络接入设备管理办法第一章总则第一条为加强ⅩⅩ农村商业银行系统综合业务网络接入设备（以下简称“接入设备”）的管理，保障综合业务网络统安全、稳定、高效运行，根据《中华人民共和国计算机信息系统安全保护条例》和《ⅩⅩ农村商业银行系统综合业务系统网络管理办法》等有关规定，并结合ⅩⅩ农村商业银行系统实际，制定本办法。
第二条本办法中的接入设备是指接入ⅩⅩ农村商业银行系统综合业务网络的计算机、终端、打印机、刷卡器、密码键盘、UPS、发电机、交换机、路由器、集线器、网络安全设备等硬件设备。
第三条ⅩⅩ省农村信用社联合社（以下简称“省联社”）科技部门负责ⅩⅩ农村商业银行系统综合业务网络接入设备的管理工作。
第四条本办法适用于所有使用ⅩⅩ农村商业银行系统综合业务网络的农村商业银行及其他入网机构。
第二章选型和购置第五条接入设备应按照“统一品牌、准入管理、保证质量、注重应用”的原则，由省联社统一选型。
第六条省联社根据全系统信息化建设需要，按照有关规定对接入设备进行选型招标，选型招标过程中应组织有关人员对接入设备进行测试和评价，确保选型入围产品质量可靠、服务优质、价格优惠。
第七条省联社应向全系统公布选型入围产品的品牌、型号、技术参数、市场占有率、参考价格、供货厂商、售后服务等信息并及时更新最新价格情况。
第八条ⅩⅩ农村商业银行系统营业网点所使用的计算机、终端、打印机、刷卡器、密码键盘、UPS、发电机等接入设备，由农村商业银行根据自身需要在选型入围的产品中自主选择，自行与该设备供应商就价格、结算方式、服务承诺等进行洽谈、选购。
第九条ⅩⅩ农村商业银行系统所有网络设备（包括路由器、交换机、集线器等）、网络安全设备和农村商业银行机房使用的计算机、UPS、发电机由农村商业银行根据自身需要向省联社科技部门申报，由省联社科技部门代理农村商业银行定购。
第十条省联社定期对选型入围厂商和设备进行跟踪调查，了解产品质量和服务情况，并实施评价。
PCM30综合业务接入设备配置手册
介绍
本文档旨在为PCM30综合业务接入设备的配置提供指导和参考。
PCM30综合业务接入设备是一种重要的通信设备，用于实现综合业务的接入和传输。
通过正确的配置，可以确保设备正常运行并提供高质量的综合业务服务。
硬件配置
1. 确保PCM30综合业务接入设备正确地插入电源，并连接到合适的电源插座。
2. 将终端设备连接到PCM30综合业务接入设备的接口上，例如：电话机、传真机等。
3. 将PCM30综合业务接入设备的输入引入连接到合适的输入源，例如：电话线路、数据线等。
4. 将PCM30综合业务接入设备的输出引出连接到合适的输出设备，例如：电话线路、局域网等。
软件配置
1. 连接到PCM30综合业务接入设备的管理界面。
2. 根据设备的使用说明和配置手册，进行系统初始化设置。
3. 配置网络参数，包括IP地址、子网掩码、网关等。
4. 配置语音业务参数，包括呼叫路由、语音编解码等。
5. 配置数据业务参数，包括数据传输速率、协议等。
6. 测试配置是否生效，确保设备可以正常工作。
注意事项
1. 在进行配置之前，务必备份设备的原有配置，以防止配置丢失和故障发生。
2. 定期检查设备的硬件连接，确保连接稳定可靠。
3. 定期更新设备的软件版本，以获得最新的功能和修复已知的问题。
4. 如果遇到配置问题或故障，参考设备的技术支持文档或联系供应商的技术支持部门。
以上是PCM30综合业务接入设备的配置手册，希望能对您有所帮助。
如有任何疑问或问题，请及时咨询相关专业人员。
中国电信综合业务接入网（IP RAN）实施与维护指引中国电信集团有限公司二〇一二年九月二〇一二年二月目录前言 (2)1名词解释 (3)2业务承载需求 (4)3总体原则 (5)4组网要求 (7)5业务承载方案 (9)5.1基站业务承载 (9)5.2政企业务承载 (13)5.3推荐方案 (14)6VPN部署要求 (1514)7QOS部署要求 (1716)7.1基站回传等自营业务的QOS部署策略 (17)7.2政企客户业务的QOS部署策略 (19)8A设备即插即管理部署要求 (20)9网管要求 (21)10逻辑资源的分配 (22)10.1IP地址规划 (22)10.2VLAN规划 (23)11网络维护要求 (23)前言集团公司从2009年7月开始，在多个地市组织了基于IP RAN和PTN技术的综合业务接入网试点。
在试点的基础上，集团公司计划在上海、江苏、浙江、广东以及福建等5个省市的12个城域网进行扩大试点，为在业务承载方案、QOS 部署要求、VPN部署要求、逻辑资源分配等方面规范并指导综合业务接入网（IP RAN）扩大试点项目的实施部署，做好维护部门的提前介入，明确综合业务接入网（IP RAN）的网管分阶段要求和维护职责，集团公司特制定本实施及维护指引。
在本指引中，综合业务接入网在没有特别说明的情况下特指基于IP RAN技术的综合业务接入网。
集团公司将以本指引为基础，后续编制下发配套的组网和配置规范。
对于组网架构、节点设置要求、设备要求等方面的内容，集团公司会下发建设指引进行明确。
本实施与维护指引由中国电信集团公司进行解释说明。
1名词解释1)综合业务接入网：指用分组设备或者IP路由器在城域内组网主要实现基站业务回传和政企业务综合接入的网络。
2)基于IP RAN技术的综合业务接入网：指用IP路由器依托城域骨干网搭建的主要实现基站业务回传和政企业务二、三层接入的综合业务接入网，简称综合业务接入网（IP RAN）。
PCM30 综合业务接入设备
用
户
手
册
目录
一、产品简介 (3)
二、主要特征 (3)
2.1 成帧E1接口 (3)
2.2 10/100Base-T接口 (3)
2.3 局端电话接口卡：FXO (3)
2.4 用户端电话接口卡：FXS (3)
2.5 V.24/RS485数据接口卡：V.24/RS485 (3)
三、主要技术指标 (3)
3.1光接口 (4)
3.2 2M接口规范： (4)
3.3 FXO、FXS接口规范： (4)
3.4 V.24/RS485接口规范 (4)
3.5 以太网接口规范 (4)
3.6 物理指标 (5)
3.7 供电方式 (5)
3.8环境要求 (5)
四、设备说明 (5)
五、典型应用及安装 (7)
六、用户接口线定义 (8)
一、产品简介
PCM30综合业务接入设备是在E1传输通道或光纤传输通道上传输30路64K话音，或者部分时隙用于传输N*64K数据业务（以太网数据）的，或者部分时隙用于RS232数据业务的复用传输设备。
PCM30采用独立式结构，通过将10/100Base-T以太网、话路、RS232等复用在一个E1传输，适合于通过光纤、微波、DDN专网等信道将接口的工作距离进行延伸。
二、主要特征
2.1 成帧E1接口
1、成帧E1接口符合ITU-T G.703 G.704和G.823标准
2、75ΩBNC接口
3、具有多种告警灯指示，方便故障定位
4、DC－48V供电方式AC202V（外配适配器）
2.2 10/100Base-T接口
1、符合IEEE 802.3标准，采用RJ-45接口
2、10/100M自适应，
3、交叉/直通网线自适应，
4、全/半双工工作模式自适应。
2.3 局端电话接口卡：FXO
1、FXO接口卡主要完成：用户话音信号与主板信号的相互转换；
2、用户线状态信号与数字信令之间的相互转换；
3、FXO卡主要用于连接自动用户电话交换机、共电电话交换机等的接口。
2.4 用户端电话接口卡：FXS
1、FXS接口卡主要完成：向电话用户馈电；过压和过流保护；被叫时向用户送铃流；监视用
户摘挂机状态；
2、FXS可以用于自动电话、共电电话、计费电话等远端电话接口。
3、本卡支持来号显示功能。
2.5 V.24/RS232/RS485数据接口卡：
异步工作方式下，异步传输速率为19200bps以下，为传输速率自适应方式。
三、主要技术指标
3.1 光接口
本设备可换设两种光接口：在B 种接口的情况下,以太网接口可以达到线速100M.
A：光纤速率：4.096Kb/s±50ppm
B：光纤速率：156Mb/s±50ppm
波长：1310nm
出光功率：-2～-11dBm
接收灵敏度：优于-36dBm
接收动态范围：34dB
接口形式：FC或SC（可选）默认为FC接口
3.2 E1接口规范：
全面符合ITU-T G.703建议标准
码型：HDB3
码速率：2048kbit/s±50ppm
阻抗：75Ω(非平衡接口)
帧结构：PCM30/31
信令：随路信令
3.3 FXO、FXS接口规范：
阻抗：三元复式阻抗200Ω+560Ω//0.1μF
音频范围：300Hz―3400Hz
压缩率：ITU G.711中A律
环路电流：25mA/路
3.4 V.24/RS485接口规范
1、V.24接口规范
传输速率：异步≤19200bps 同步≤256 Kbps
电气特点：符合CCITT V.28协议
2、RS485接口规范
传输速率：1Mbps
电气特点：符合RS485协议
3.5 以太网接口规范
1、以太网广域实际传输速率：
A 种光接口：由配置时隙数决定
B 种光接口：为真正线速100M。
2、以太网接口：10/100Base-T 10M/100M自适应，全双工/半双工自适应，
1）交叉线/直通线自适应
2）以太网接口兼容IEEE 802.3协议
3.6 物理指标
长×宽×高：483mm×250mm ×44mm
净重：3Kg
3.7 供电方式
电源模式：48V DC 或220V AC50Hz (外配适配器)
功耗：15W
3.8 环境要求
温度：0℃～50℃
湿度：90%(35℃)无凝结
四、设备说明
4.1 设备前面板说明：
1、指示灯说明
2、设备前面板功能开关说明：
功能拨码开关分主从时钟设置和以太网口时隙数设置开关 功能开关第1位： ON ：设本端设备为主时钟 OFF ： 本端设备为从时钟 点对点使用时，必须一端为主另一端为从。
PCM30 时隙分配如下图所示：
在E1传输中，总共分为32时隙，其中第0 时隙，用于帧头。
第16时隙用于信令传输，
不能为用户所用。
话路占用时隙从第1 时隙开始，最大到第31时隙。
在使用光接口A 接口或电接口方式时，以太网数据封装在E1中传输，占用E1的资源，需要设置占用时隙。
以太网口LAN 占用时隙数由面板功能拨码开关5，6，7，8四位设置，最大可设置15个时隙，（见下表） ，以太网占用时隙后，相应的话路时隙被占用。
缺省设置：拨码开关在OFF 位置 ，话路缺省为30路配置，LAN 口 缺省为0 个时隙占用。
话路，时隙 配置 二进制对应编码见附表。
0 1 15 16 17 31
LAN 时隙
话路占用时隙
当使用RS232串口时，串口卡直接插在话路槽位上，每卡2路，每路占用一个话路时隙。
相应话路被占用。
在使用B 种光接口时，E1 、以太网数据各自独立在光纤中传输，其中以太网数据以线速100M方式传输，此时无需设置以太网占用资源。
附：
表一： LAN时隙设置二进制代码对照表（ON：1 OFF：0）
4.2 设备后面板说明:
PGND GND -48V ------------------- 48V DC 电源接线柱
IN/OUT ---------------------------- 75ΩG.703接口
LAN ------------------------------------ 网口
RS232(占用电话口位置,未标示)-------异步串口
1，2，3……30--------------------电话/数据接口
PCM30 可以把E1口换成光口，同时换后面板，将75ΩG.703接口换成光接口出口，节省光端机使用。
五、典型应用及安装
5.2 安装步骤
1、首先在局端把要延伸的电话用话机试打入或拨出，确保局端电话工作正常，然后接到PCM
设备局端侧。
2、正确连接E1或光纤。
3、设置E1，一端设置为主时钟，另一端设置为从时钟。
若设备都连接到交叉连接设备,交叉连
接设备设为主时钟，则PCM30都设为从时钟。
注：此设备必须成对使用，一端为主站（主时钟），另一端为从站（从时钟）。
4、接通电源。
5、见上一节，根据需要设置拨码开关。
六、用户接口接线定义
6．1、RJ45接口插针定义：
双排RJ45插针定义
6.2 各种业务接口插针定义
1、电话口的a,b线用RJ45的第4,5脚，可以直接采用RJ11 的水晶头。
2、RS232接口的接法，和PC机的DB9串口相接时，对应插针号相接:
6.3以太网口的接法:
对以太网口,RJ45的1,2针为一组,3、6为一组。
1，2 分别为发的TX+，TX-。
3、6为RX+，RX-。
在做网线时，他们各自应为一对绞合线。
但收发可以不区分，因为本机对
以太网口，交叉，直通网线自适应。
