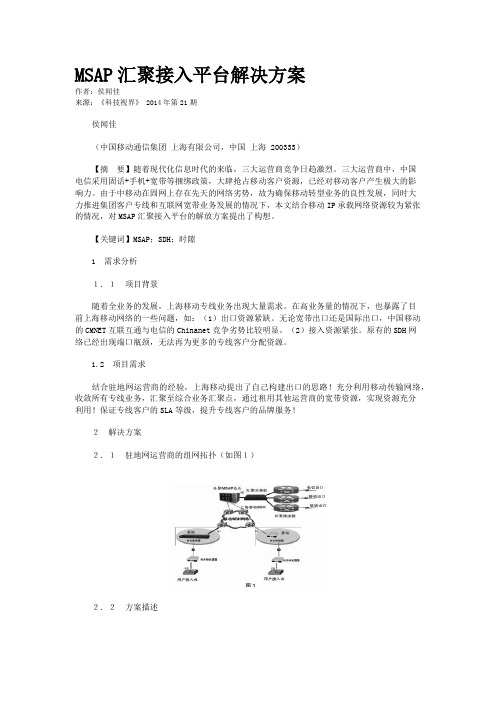

MSAP汇聚接入平台解决方案作者：侯闻佳来源：《科技视界》 2014年第21期侯闻佳（中国移动通信集团上海有限公司，中国上海 200333）【摘要】随着现代化信息时代的来临，三大运营商竞争日趋激烈。
三大运营商中，中国电信采用固话+手机+宽带等捆绑政策，大肆抢占移动客户资源，已经对移动客户产生极大的影响力。
由于中移动在固网上存在先天的网络劣势，故为确保移动转型业务的良性发展，同时大力推进集团客户专线和互联网宽带业务发展的情况下，本文结合移动IP承载网络资源较为紧张的情况，对MSAP汇聚接入平台的解放方案提出了构想。
【关键词】MSAP；SDH；时隙1 需求分析１．１项目背景随着全业务的发展，上海移动专线业务出现大量需求。
在高业务量的情况下，也暴露了目前上海移动网络的一些问题，如：（1）出口资源紧缺。
无论宽带出口还是国际出口，中国移动的CMNET互联互通与电信的Chinanet竞争劣势比较明显。
（2）接入资源紧张。
原有的SDH网络已经出现端口瓶颈，无法再为更多的专线客户分配资源。
1.2 项目需求结合驻地网运营商的经验，上海移动提出了自己构建出口的思路！充分利用移动传输网络，收敛所有专线业务，汇聚至综合业务汇聚点，通过租用其他运营商的宽带资源，实现资源充分利用！保证专线客户的SLA等级，提升专线客户的品牌服务！２解决方案２．１驻地网运营商的组网拓扑（如图１）２．２方案描述（1）朴聚通信作为小的驻地网运营商，充分发挥自己的优势，通过融合电信、移动、联通网络，实现差异化服务。
（2）通过租用上海移动传输SDH网络，为用户提供刚性专线管道，保证用户服务等级，并可获得最好的性价比，实现利润最大化！（3）提高网络的利用率，租用运营商100M出口，可以发展100~200M专线客户，提高出口利用率。
2.3 MSAP总头建设方案（如图２）２．４方案描述（1）综合业务汇聚点：在综合业务汇聚点，部署一套或多套MSAP总头设备，汇聚各个点的专线业务，并通过上联至汇聚交换机，通过汇聚交换机选择出口路由器，出口至电信和国际等网络！实现互联互通！（2）业务汇聚点：利用光交网的建设和覆盖，在业务汇聚点部署一套MSAP接入设备，实现专线业务的全光接入。
1 引言随着大客户专线接入需求的不断增多，传统的采用协议转换器进行点对点的接入方式，已经不能满足当前发展的需求，主要表现在：(1)设备类型众多，管理复杂。
(2)线缆连接复杂，占用空间大。
(3)网络管理差，给运维工作带来巨大难度。
基于以上原因，推出了MSAP技术。
MSAP是多业务接入节点的简称，向用户提供E1/V.35租用线和专线业务以及以太网专线业务。
MSAP主要采用星形拓扑，可以为每个客户单独使用一路光纤，增强业务接口/带宽的需求变更，通过更换远端设备或增加中心点板卡/设备即可解决客户业务变更要求，可以提高大客户接人业务的可靠性和以太网业务的互通性，减少网络故障;提高运营维护能力，缩短故障排除时间;提高运营商的机房利用率并降低运营商的运维成本;提高网络安全性和保护能力;适应不同客户对网络质量的差异化需求以及未来网络发展的需要。
2 技术特点(1)网络位置MSAP系统作为末端接入系统，能够向用户提供E1/V.35租用线和专线业务以及以太网专线业务，其网络位置参见图1。
图1 MSAP网络位置MSAP系统通过SDH接口或以太网接口与SDH/MSTP传送网或IP城域网相连;通过E1，10/100BASE-T接口或V.35接口和客户设备相连。
MSAP系统通常采用两种总线方式：一种为TDM总线;另一种为TDM和IP总线，能够将以太网业务不经SDH交叉直接汇聚到IP城域网，并实现各种业务板内以及业务板之间的以太数据交换。
MSAP系统可以通过带内和带外方式和网元管理系统相连。
(2)功能模型MSAP设备包括局端、用户端和网元管理系统3部分，系统组成参见图2。
局端设备具备SDH交叉功能,和用户端设备通过PDH光接口或者100BASE-FX接口相连。
图2 MSAP系统组成图MSAP局端设备的线路口可以提供STM-1光接口，SMT-4光接口，E1接口。
业务板可以提供PDH光接口，100BASE-FX接口，10/100BASE-T接口，GE接口，E1接口，V.35接口，STM-1光接口。
Easy-MSAP系列光同步多业务接入平台MSAP网管软件用户手册（V1.6）北京亿兆未来宽带网络技术有限公司版权声明：版权所有，保留一切权力。
非经本公司书面授权，任何单位、组织或个人不得擅自摘抄、复制本书部分或全部，并不得以任何形式传播文档说明本用户手册根据中华人民共和国通信行业标准，并结合本公司MSAP和MST-LCD＋系列设备实际情况编写，为MSAP和MST-LCD＋设备使用者提供参考。
时间版本说明2008年3月10日V1.0 本用户手册发布目录一、概述 (4)1.1特点 (4)1.2系统要求 (4)二．功能介绍 (5)2.1配置管理 (5)2.2告警管理 (5)2.3性能管理 (6)2.4维护管理 (6)2.5网管与设备的连接 (6)三．基本操作 (6)3.1登录 (6)3.2网管主界面 (7)3.2.1界面组成 (7)3.2.2 语言选择 (8)3.2.3 新建文件 (9)3.2.4保存文件 (11)3.2.5读取文件 (12)3.3网管子窗口 (13)3.4I P地址的设置 (16)3.5配置数据管理 (17)3.6 系统时钟设定 (19)3.7网管通道的建立 (20)3.8告警功能管理 (22)四．业务板卡设置 (25)4.1主板参数设置 (25)4.2光卡参数设置 (32)4.2.1光群路卡（适用于ESDH系列设备） (32)4.2E1参数设置（适用于ESDH、MST-LCD+系列设备） (35)4.4以太参数设置 (38)4.5 V.35参数设置（适用于ESDH、MST-LCD系列设备） (46)五．应用举例 (49)5.1业务要求 (49)5.2工程准备 (49)5.3工程开通 (51)一、概述EZWELL NMS网管软件是本公司针对ESDH和MST-LCD＋系列设备所设计的网管软件，其管理功能强大，包括配置管理、告警管理、性能管理、维护管理和安全管理等。
通过F接口(支持SNMP协议)可与电信管理网连接，以实现对整个网络系统局、远端设备的管理控制。
烽火MSAP设备网管与业务开通维护烽火MSAP（Multi-service Access Platform）设备是一种用于提供综合业务接入的网管设备。
它具有丰富的接口类型和强大的业务处理能力，可以实现语音、数据、视频等多种业务的接入与传输。
为了保证烽火MSAP设备正常运行并提供高质量的业务服务，需要进行网管与业务开通维护工作。
首先，烽火MSAP设备的网管工作是确保设备正常运行和监控设备状态的重要环节。
通过网管系统，可以对设备的硬件资源、链路负载、接口状态等进行实时监测和管理，及时发现并处理设备故障，确保设备的稳定运行。
此外，网管系统还提供接口配置、性能统计、报警管理等功能，帮助运维人员更好地掌控和管理设备。
其次，烽火MSAP设备的业务开通维护是指对设备进行业务配置、测试和维护的工作。
业务配置包括对接口、业务策略、接入规则等进行设置和调整，以满足用户各种不同需求。
业务测试是在业务配置后，对配置结果进行可靠性和稳定性测试，确保业务可以正常传输和接入。
业务维护是在业务正常运行过程中，及时对业务设备进行巡检、定期维护和故障处理，确保业务连续稳定运行。
网管与业务开通维护工作的主要步骤如下：1. 设备接入与初始化：将烽火MSAP设备接入到网管系统中，进行设备初始化和基础配置，包括设备连接设置、链路配置等。
2. 硬件资源监测与管理：通过网管系统对设备的硬件资源进行监测，包括CPU利用率、内存占用等，及时发现并处理资源不足或异常情况，以保证设备正常工作。
3. 接口配置与管理：根据用户需求，对设备的接口进行配置和管理，包括接口类型、速率、协议等设置，确保用户的业务要求能够得到满足。
4. 业务策略配置与管理：基于用户提出的接入要求，进行业务策略的设置和管理，包括访问控制、流量控制等，确保业务的安全性和可控性。
5. 性能监控与统计：通过网管系统对设备的性能进行监控和统计，包括链路负载、丢包率等指标的实时监测，以及对历史性能数据的分析与统计，为设备优化提供参考依据。
