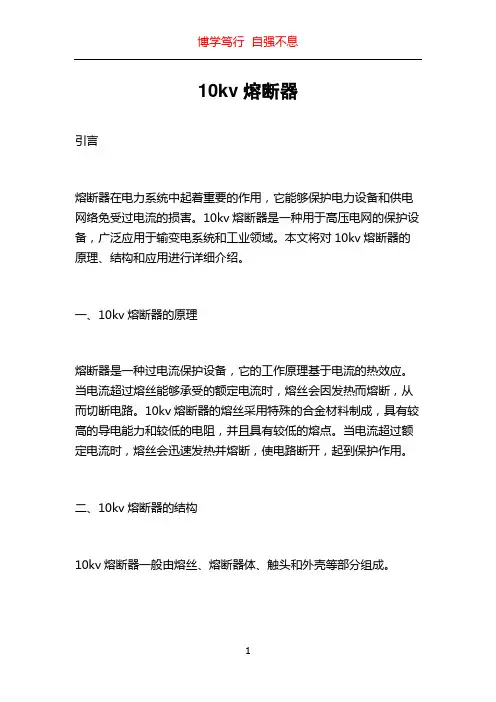

熔断器

10kv熔断器引言熔断器在电力系统中起着重要的作用，它能够保护电力设备和供电网络免受过电流的损害。

10kv熔断器是一种用于高压电网的保护设备，广泛应用于输变电系统和工业领域。

本文将对10kv熔断器的原理、结构和应用进行详细介绍。

一、10kv熔断器的原理熔断器是一种过电流保护设备，它的工作原理基于电流的热效应。

当电流超过熔丝能够承受的额定电流时，熔丝会因发热而熔断，从而切断电路。

10kv熔断器的熔丝采用特殊的合金材料制成，具有较高的导电能力和较低的电阻，并且具有较低的熔点。

当电流超过额定电流时，熔丝会迅速发热并熔断，使电路断开，起到保护作用。

二、10kv熔断器的结构10kv熔断器一般由熔丝、熔断器体、触头和外壳等部分组成。

1.熔丝：熔丝是10kv熔断器的核心部件，它负责承载和熔断过大电流。

熔丝一般由铜、铝或铅合金制成，具有较低的电阻和较高的熔点。

熔丝的直径和长度根据熔断器的额定电流和额定电压确定。

2.熔断器体：熔断器体是熔断器的外壳，它通常由陶瓷、玻璃纤维等绝缘材料制成，具有良好的绝缘性能和机械强度。

熔断器体的形状和大小根据熔断器的额定电流和额定电压确定。

3.触头：触头是熔断器中与熔丝连接的部件，它一般由铜或铜合金制成，具有良好的导电性能和耐热性。

触头通过螺纹或插孔与熔断器体连接，确保熔丝能够正常工作。

4.外壳：外壳是熔断器的保护罩，一般由金属材料制成，具有良好的耐压和防护性能。

外壳能够隔离熔断器内部的高压部件，防止触电事故的发生。

三、10kv熔断器的应用10kv熔断器广泛应用于输变电系统和工业领域，其主要功能是保护电气设备和供电网络免受过电流的损害。

1.输变电系统：在输变电系统中，10kv熔断器常用于主变压器的保护和分段开关的保护。

当电流异常时，熔断器能够快速熔断，切断电路，保护设备和系统的安全运行。

2.工业领域：在工业领域，10kv熔断器通常应用于高压开关柜和电容器组的保护。

熔断器能够对电流过载和短路进行可靠保护，防止设备损坏和事故发生。

IN熔体=Ist/(1.6~2)
对于多台电动机供电对的于主变压干器母、线电处炉的和熔照断明器等的负额载定,熔电体流的可额定按电下流式应计略算大: 于或等
In=(2.0~2.5)Ime于m负ax载+电∑I流m. e
注:In熔断器的额定电流;Ime电动机的额定电流;Imemax多台电动机容量最大的一台
电动机的额定电流; ∑Ime其余电动机的额定电流之和.
电动机末端回路的对保于护输,配选电用线a路M,型熔体熔的断额器定,熔电断流体应的略额大于定或电等流于In线稍路大的于电动机的额
定电流;
安全电流.
在电动机回路中用作短路保护时,应考虑电动机的启动条件,按电动机 启动时间的长短来选择熔体的额定电流.对启动时间不长的电动机,可 按下式决定熔体的额定电流
电容补偿柜主回路的保护,如选用gG型熔断器,熔断体的额定电流In约 等于线路计算电流1.8~2.5倍;如选用aM 型熔断器,熔断体的额定电流 In 约等于线路电流的1~2.5倍.
应根据使用场合选择熔断器的类型。 ➢ 如果预期短路电流不是太大，从经济性角度出发，可优选RM10、
RL6、RL7系列的熔断器。 ➢ 如果预期短路电流较大，应选用分断能力较高的熔断器，如：RT12、
RT14、RT15系列的熔断器。 ➢ 保护电动机的熔断器，一般不要求有较大容量和限流作用，而是希
望熔化系数适当小些。所以宜选用锌质熔体和铅锡合金熔体。
保护半导体器件用熔断器,熔断器与半导体器件串
联,而熔断器熔体的额定电流用有效值表示,半导体
器件的额定电流用正向平均电流表示,因此,应按下
式计算熔体的额定电流:
六
IRN≥1.57 IRN ≈1.6 IRN 式中 IRN 表示半导体 器件的正向平均电流.

熔断器的工作原理及种类熔断器是一种用来保护电路免受过载和短路的电器设备。

它的工作原理是在电路中断开电流的流动，以防止电路中的电器设备过载或者损坏。

熔断器的种类有不少，每种都有不同的特点和适合范围。

本文将详细介绍熔断器的工作原理及种类。

一、熔断器的工作原理1.1 熔断器的基本构造：熔断器通常由熔丝、熔断体和底座组成。

熔丝是熔断器的核心部件，它在电流过载时会熔断，阻挠电流继续流动。

1.2 熔断器的工作原理：当电路中的电流超过熔断器的额定电流时，熔丝会受热融化，导致电路断开，阻挠电流继续通过，从而保护电器设备不受损坏。

1.3 熔断器的重置：一旦熔断器熔断，需要更换熔丝才干重新恢复电路的通电状态。

二、熔断器的种类2.1 玻璃管熔断器：玻璃管熔断器是最常见的一种熔断器，通常用于家庭电路和小型电器设备中。

它的熔丝是一根细小的导线，当电流过载时会熔断。

2.2 陶瓷熔断器：陶瓷熔断器适合于高温环境和大功率电器设备中。

它的熔丝由陶瓷材料制成，能够承受更高的电流。

2.3 软管熔断器：软管熔断器主要用于电力系统和工业设备中，能够承受更大的电流和更高的电压，具有更高的安全性和可靠性。

三、熔断器的选择与安装3.1 根据电路负载选择合适的额定电流熔断器，确保熔断器能够有效保护电器设备免受过载和短路的影响。

3.2 定期检查熔断器的工作状态，确保熔丝没有受损或者老化，及时更换损坏的熔断器，以保证电路的安全性。

3.3 安装熔断器时要注意熔丝的方向和固定方式，确保熔断器能够正常工作并及时熔断电路。

四、熔断器的维护与保养4.1 定期清洁熔断器周围的灰尘和杂物，保持熔断器通风良好，避免因过热引起熔断器熔断。

4.2 注意熔断器的使用环境，避免熔断器受潮或者受到机械损伤，影响其正常工作。

4.3 定期检查电路连接处和熔断器的接触情况，确保电路连接良好，避免因接触不良导致电流过载。

五、熔断器的应用范围与未来发展5.1 熔断器广泛应用于家庭、工业、交通等领域，保护电器设备免受过载和短路的影响，确保电路的安全性和可靠性。

熔断器的工作原理及种类熔断器是一种用于保护电路的电气安全装置，其主要功能是在电路中检测电流异常情况，并在发生过载或短路时迅速切断电路，以防止电气设备损坏或火灾等危险。

本文将详细介绍熔断器的工作原理和常见的种类。

一、熔断器的工作原理熔断器的工作原理基于熔断器内部的熔断器丝（也称为熔丝）的特性。

熔丝是由金属材料制成的细丝，其材料和尺寸根据熔断器的额定电流和额定电压来选择。

当电流通过熔丝时，熔丝会受热并融化，从而切断电路。

具体来说，熔断器的工作原理如下：1. 过载保护：当电路中的电流超过熔断器的额定电流时，熔丝会受热并融化，形成一个开路状态，切断电路。

这种情况通常发生在电路中负载过多或电源故障等情况下。

2. 短路保护：当电路中发生短路时，电流会急剧增加，熔丝会迅速受热并融化，切断电路。

短路通常是由电路中的两个导体之间发生直接接触或绝缘材料损坏引起的。

3. 过电压保护：某些熔断器还具有过电压保护功能。

当电路中的电压超过熔断器的额定电压时，熔丝会受热并融化，切断电路。

总结来说，熔断器通过控制熔丝的材料和尺寸，以及电流和电压的额定值，实现对电路的保护。

当电流或电压超过额定值时，熔丝会融化并切断电路，从而防止电气设备损坏或火灾等危险的发生。

二、熔断器的种类根据不同的应用场景和需求，熔断器可以分为以下几种常见的类型：1. 熔丝式熔断器：这是最常见的一种熔断器类型。

它使用熔丝作为切断电路的元件，通过熔丝的熔化来实现过载和短路保护。

熔丝式熔断器通常根据额定电流和额定电压来选择。

2. 热断路器：热断路器也称为热继电器，它使用热敏元件来检测电流异常情况，并切断电路。

热断路器通常具有可调节的额定电流范围，可以根据实际需求进行调整。

3. 空气断路器：空气断路器使用空气作为切断电路的介质。

当电路中的电流超过额定值时，空气断路器会通过磁力触发机构来切断电路。

空气断路器通常用于大功率电路的保护。

4. 脱扣式熔断器：脱扣式熔断器是一种手动操作的熔断器，它具有手动脱扣机构，可以手动切断电路。
