1 SF6气体绝缘户外罐式断路器(GCB-T)日本AE帕瓦株式会社拥有“高电压、大功率输配电设备试验室”，是日本短路委员会(TSTC) 成员，TSTC也是国际短路试验联合(STC)的正式成员。
日本AE帕瓦株式会社具有很强的独立开发能力，在高电压，大容量断路器开发方面，取得很大的技术进步。
1.1 断路器开断容量不断增高，断口数量不断减少。
减少断路器断口数量是提高断路器技术水平和提高技术经济指标的最重要措施。
断口数的减少，简化了结构，实现了小型化、轻量化。
降低了设备重量，降低了SF6气体的用量和排放量。
同时也提高了设备运行可靠性。
以550kV断路器为例：日本AE帕瓦株式会社自70年代开发了4断口断路器(见上图1)，经历了10年历程，80年代推出双断口断路器结构，又经历了10年历程，90年代发展为550kV单断口断路器，开断电流达63kA，开断时间达到了2周波，额定电流达4000/6300/8000A。
已有10年以上的运行经验，从而实现了126～550kV单断口断路器系列化。
1.2 550kV GCB结构特点(1)断路器小型化由于采用了单断口结构(见图2)，断路器为卧式布置，重心低，抗震动能力强，并采用液压机构传动，灭弧性能优良。
筒体上有检修孔，可就地更换触头等灭弧室零件等，所以维护检修方便。
与双断口比较重量减轻至70%，零件数减至70%，充气量减至60%。
(2)灭弧室技术进步高电压大容量灭弧室技术包含了日本AE帕瓦株式会社多项研究成果(见图3);采用轴向同步吹气方式，控制了最佳吹弧时机;采用拉瓦尔喷嘴技术，控制气体流量; 新式喷嘴设计，避免了瞬时压力降低;阶段式静触头设计，降低了熄弧时电场强度; 使用高耐弧材料喷嘴，延长了电气寿命;综合以上技术使压气效果获得最佳值，开断瞬间恢复电压特性大为提高。
(3)采用液压操动机构分相操动，可靠性高，已分别通过机械寿命M1级和M2级试验，机械寿命达10000次，提高了可靠性和耐久性。
高压开关柜(SF6)技术规范要求柜体采用全密封、全绝缘的设计，确保设备在使用过程中不会泄漏SF6气体，同时能够有效隔离外界环境，防止污染和腐蚀。
柜体应符合IP33防护等级要求，确保设备在潮湿的环境中也能正常运行。
1.2 环网单元柜的操作机构应设计合理，易于操作，同时具有可靠的电气和机械互锁装置，确保设备在操作过程中不会发生误操作或安全事故。
1.3 环网单元柜应具有良好的通风和散热性能，确保设备在长时间运行过程中不会过热或损坏。
2 SF6气体密封试验要求2.1 SF6环网单元柜的气密性能是保证设备正常运行的关键因素之一。
因此，在生产过程中应进行严格的气密性试验，确保设备在使用过程中不会泄漏SF6气体。
2.2 气密性试验应在规定的试验条件下进行，包括试验压力、试验时间和试验温度等因素。
试验结果应符合相关标准要求。
3 环网单元柜的电气性能要求3.1 环网单元柜应符合GB3906-91标准的要求，具有良好的电气性能和可靠的绝缘性能，确保设备在正常使用过程中不会发生电气故障或安全事故。
3.2 环网单元柜应具有良好的过载和短路保护功能，能够快速切断故障电路，确保设备和人员的安全。
4 环网单元柜的机械性能要求4.1 环网单元柜应具有良好的机械强度和稳定性，能够承受正常使用过程中的机械应力和振动。
4.2 环网单元柜的机械部件应采用优质材料和先进工艺制造，确保设备的寿命和可靠性。
总之，SF6环网单元柜是一种重要的电力配电设备，要求具有全密封、全绝缘、良好的电气性能和机械性能，同时能够承受恶劣的使用环境条件。
在生产和使用过程中，应严格按照相关标准和技术要求进行检测和维护，确保设备的正常运行和安全使用。
1.2 户内环网单元柜的气箱部分可以由SF6负荷开关、SF6负荷开关+熔断器组合电器、SF6断路器等单元任意组合而成，根据实际情况可以选择单气箱结构或共气箱结构，气箱间可以通过外部绝缘母线或专用绝缘连接件连接成所需的设备方案。
SF6全绝缘环网柜及负荷开关——熔断器特点LNG槽车的安全主要是防止超压和消除燃烧的可能性(禁火、禁油、消除静电)。
1. 防止超压防止槽车超压的手段主要是设置安全阀和爆破片等超压泄放装置。
根据低温领域的运行经验，在储罐上必须有两套安全阀在线安装的双路系统，并设一个转换，当其中一路安全阎需要更换或检修时，可以转换到另一路上，维持至少一套安全阀系统在线使用。
在低温系统中，安全阀由于冻结而不能及时开启所造成的危险应该引起重视。
安全阀冻结大多是由于阀门内漏，低温介质不断通过阀体而造成的。
一般通过目视检查安全阀是否结冰或结霜来判断。
发现问题必须及时更换。
为了运输安全，槽车上除了设置安全阀和爆破片外，还可以设置公路运输泄放阀。
在槽车的气相管路上设置一个降压调节阀，作为第一道安全保护，该阀的泄放压力远低于罐体的最高工作压力和安全阀起跳压力。
它仅在槽车运行时与气相空间相通;而在罐车装载时，用截止阀隔离降压调节阀使其不起作用。
泵送LNG槽车上工作压力低，设置公路运输泄放阀的作用是：(1) 罐内压力低，降低了由静压引起的内筒压力，有利于罐体的安全保护;(2) 如果罐内压力升高，降压调节阀先缓慢开启以降低压力，防止因安全阀起跳压力低而造成LNG的突然大流量泄放，既提高了安全性，又防止了LNG的外泄;(3) 罐体的液相管、气相管出口处应设置紧急切断阀，该阀一般为气动的球阀或截止阀，通气开启，放气截止，阀上的汽缸设置易熔塞，易熔塞为伍德合金，其熔融温度为(70±5)℃。
当外界起火燃烧温度达到70℃时，易熔塞熔化，在内部气压(0.1MPa)作用下，将熔化了的伍德合金吹出并泄压。
泄压后的紧急切断阀在弹簧作用下迅速关闭，达到截断装卸车作业的目的。
2. 其他为了防止着火，消除LNG槽车周围的燃烧条件也是十分重要的。
(1) 置换充分LNG储槽使用前必须用氮气对内筒和管路进行吹扫置换，直至含氧量小于 2.0%为止，然后再用产品气进行置换至纯度符合要求。
SF6断路器的特点及维护措施分析随着我国经济的快速发展，人们越来越离不开电，电力系统的运行质量成为人们关注的重点。
目前在各个电力系统中是应用得最广泛的是SF6断路器。
它在电力系统中占据着相当关键的位置。
本文重点分析了SF6断路器的特点和基本情况，对于容易产生的故障和应当采取的维护措施进行了具体的分析研究，对于做好SF6断路器的日常维护工作，提高设备的使用寿命有一定的参考价值。
标签：SF6；断路器；特点；维护措施1 SF6断路器的特点及概述1.1 概念SF6断路器是利用硫化硫气体作灭弧介质和绝缘介质的一种断路器的简称。
这种气体比空气重5.135倍，在一个大气压下它的沸点是零下六十度，再加上很好的化学惰性，不含有碳元素，介电强度高等优点和特性，使得SF6断路器的单断口无论是在电压还是在电流参数方面，都大大的优于压缩空气式的断路器和少油断路器，而且它对于气压和串联断口数量的要求都很低。
1.2 SF6结构原理介绍从结构上进行分类的话，sf6断路器可以分为三种类型。
一是磁柱式sf6断路器，这种结构的断路器的优点是系列性好，只要使用不同个数的标准灭弧单元和支柱瓷套就能够组成不同电压等级的断路器产品，但是稳定性比较差，难以加装电流互感器。
二是落地罐式sf6断路器，它通常借助套管引线，所以不需要改装就可以用于全封闭组合电器中，加装电流互感器非常方便，而且抗震性非常好，但系列性比较差，造价成本非常高。
三是3-35kv六氟化硫断路器，它包含旋弧式，气自吹式和压气式三种形式。
一般sf6断路器都是由三个垂直瓷瓶單元组成的。
每一个单元里有一个气吹式灭弧室，液压操作和单箱控制设备，一个支架及支持结构。
每个灭弧室都有三个与灭弧室共连的管子，它们是用来填充sf6气体的。
1.3 SF6断路器的优点SF6断路器在灭弧气体的散热性能、绝缘性能、断开性能以及检修量方面都具有很大的优势。
该断路器中灭弧气体的比热容是空气的3.4倍，它的灭弧能力能达到空气的两倍以上，再加上弧芯部位非常强的高导电性能，在外围的温度比较低的情况下，它的散热性能非常好，灭弧效果更好。

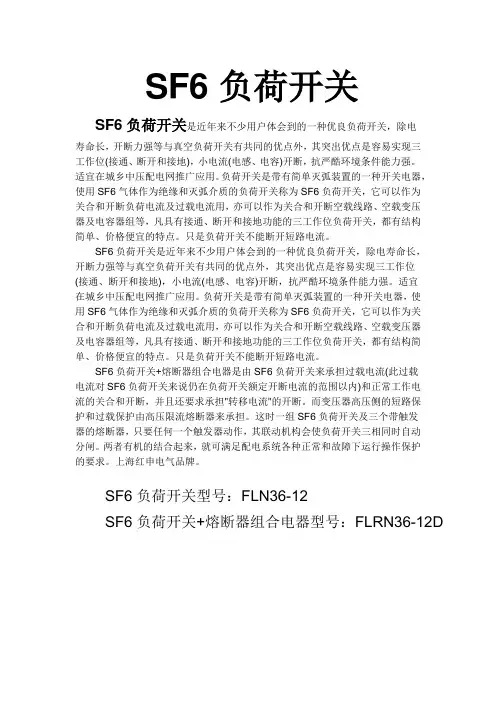

SF6负荷开关SF6负荷开关是近年来不少用户体会到的一种优良负荷开关，除电寿命长，开断力强等与真空负荷开关有共同的优点外，其突出优点是容易实现三工作位(接通、断开和接地)，小电流(电感、电容)开断，抗严酷环境条件能力强。
适宜在城乡中压配电网推广应用。
负荷开关是带有简单灭弧装置的一种开关电器，使用SF6气体作为绝缘和灭弧介质的负荷开关称为SF6负荷开关，它可以作为关合和开断负荷电流及过载电流用，亦可以作为关合和开断空载线路、空载变压器及电容器组等，凡具有接通、断开和接地功能的三工作位负荷开关，都有结构简单、价格便宜的特点。
只是负荷开关不能断开短路电流。
SF6负荷开关是近年来不少用户体会到的一种优良负荷开关，除电寿命长，开断力强等与真空负荷开关有共同的优点外，其突出优点是容易实现三工作位(接通、断开和接地)，小电流(电感、电容)开断，抗严酷环境条件能力强。
适宜在城乡中压配电网推广应用。
负荷开关是带有简单灭弧装置的一种开关电器，使用SF6气体作为绝缘和灭弧介质的负荷开关称为SF6负荷开关，它可以作为关合和开断负荷电流及过载电流用，亦可以作为关合和开断空载线路、空载变压器及电容器组等，凡具有接通、断开和接地功能的三工作位负荷开关，都有结构简单、价格便宜的特点。
只是负荷开关不能断开短路电流。
SF6负荷开关+熔断器组合电器是由SF6负荷开关来承担过载电流(此过载电流对SF6负荷开关来说仍在负荷开关额定开断电流的范围以内)和正常工作电流的关合和开断，并且还要求承担"转移电流"的开断。
而变压器高压侧的短路保护和过载保护由高压限流熔断器来承担。
这时一组SF6负荷开关及三个带触发器的熔断器，只要任何一个触发器动作，其联动机构会使负荷开关三相同时自动分闸。
两者有机的结合起来，就可满足配电系统各种正常和故障下运行操作保护的要求。
上海红申电气品牌。
SF6负荷开关型号：FLN36-12SF6负荷开关+熔断器组合电器型号：FLRN36-12D。
安全管理编号：YTO-FS-PD419
SF6全绝缘环网柜及负荷开关——熔
断器特点通用版
In The Production, The Safety And Health Of Workers, The Production And Labor Process And The Various Measures T aken And All Activities Engaged In The Management, So That The Normal Production Activities.
标准/ 权威/ 规范/ 实用
Authoritative And Practical Standards
SF6全绝缘环网柜及负荷开关——
熔断器特点通用版
使用提示：本安全管理文件可用于在生产中，对保障劳动者的安全健康和生产、劳动过程的正常进行而采取的各种措施和从事的一切活动实施管理，包含对生产、财物、环境的保护，最终使生产活动正常进行。
文件下载后可定制修改，请根据实际需要进行调整和使用。
SF6全绝缘环网柜或多回路配电柜的技术特点
SF6全绝缘环网柜或多回路配电柜的技术特点主要表现在以下几个方面：
（1）模块化设计，各单元模块可任意组合和扩展而无需充放气，便于方案组合及高压计量的设计，适应范围广。
SF6全绝缘断路器进出线柜(真空或SF6灭弧)、负荷开关进出线柜、母联柜、计量柜、负荷开关一熔断器组合电器柜，以及TV柜(带开关或不带开关)，组合方案可为单单元、两单元、三单元、四单元等紧凑组合，为SF6全绝缘环网柜或多回路配电柜提供了广阔的应用前景。
（2）柜体采用铠装结构，母线室与开关室之间，开关室与电缆室之间均有金属隔板，全绝缘结构的一次部分防护等级可达IP67。
（3）具有三工位的负荷开关焊接在充SF6气体的密封不锈钢壳内，气密性非常好，用气量少，可保证30年不漏气，符合环保的要求，既适合户内也可在户外配置金属或非金属外壳使用，或放入地下、半地下变电所使用。
（4）操动机构采用耐腐蚀金属，转动部分的轴承均为自润滑设计，产品不受环境影响，免除定期保养，并与外界连接方便，这样使操作功小、可靠性高、寿命更长。
（5）扩展母线采用插拔式硅橡胶连接器，全绝缘和屏蔽，确保导电可靠性，且不受周围环境影响。
组合连接及扩展方便，便于今后用户或变电所的增容改造。
（6）采用预制式硅橡胶绝缘的电缆终端在正面插接，免除了负荷开关柜由于体积小、空间窄，带来的电缆安装不方便的缺点。
检修时可拆卸、快速恢复、安装方便；外表面使用新型半导体材料作屏蔽层，运行时外表面接地，不受潮湿、凝露、尘埃、污秽等的影响，安全性更高；免维护；外观多样、新颖、美观，可分支或并联；具有防洪水功能，可在水下4.5m短时运行。
（7）为了适应配电网自动化及提高配电可靠性要求，新型多回路配电柜可以根据需要加装电动机构、TV及配电网控制终端单元等，具备三遥功能。
可实现远方对主元件运行状态及故障监视、远方抄表、远方操作等。
（8）柜体小型化设计，使用了三工位旋转式负荷开关，有效地减少零部件数量，实现了机械五防联锁。
真空断路器充以SF6气体绝缘，利用真空灭弧和SF6气体绝缘的各自优势，使整体结构更加紧凑；限流熔断器也向小型化、大容量、高分断能力、快速熔断方向发展，两者结合，使柜体越来越小。
（9）友好的操作界面，确保操作人员和维护人员的安全。
一次线路模拟单线图和模拟显示器可以显示开关内部状态，使操作简捷、正确、安全。
SF6全绝缘负荷开关—熔断器组合电器
2.1技术特点
SF6负荷开关一熔断器组合电器除上述技术特点外，另有以下几个方面的特点：（1）全绝缘结构的SF6负荷开关一熔断器组合电器，熔断器小室由硅橡胶及绝缘子双层绝
缘密封并带机械联锁，安全可靠、防洪水、防凝露，防护等级可达IP67。
（2）熔断器先安装在支架上，再自动导入熔断器小室，保证熔丝接触可靠。
熔断器直接从正面与左、中、右三相接触，便于快速更换熔丝。
（3）具有熔断器过热保护，熔断器发热严重时自动跳闸，及时发现变压器事故隐患。
（4）熔断器支座置于SF6气体中，并水平布置，极大地均匀了电场、并减小了体积。
（5）可配置微机实现过流保护，变压器过流故障由负荷开关开断，短路故障由熔断器开断，对变压器的保护更合理，可取代断路器对1250kVA及以下的变压器进行全范围保护。
2.2保护变压器的应用
负荷开关一熔断器组合电器保护变压器可以限制短路电流值，使变压器免于承受突发短路故障电流，并在10ms 以内快速切除变压器内部短路故障，防止由于内部电弧引起的压力升高而导致变压器油箱变形、开裂，使变压器得
到更为可靠合理的保护。
而对于变压器低压侧端部短路，合理地选用高压熔丝，由高压侧熔断器切除低压侧端部短路故障，可以有效地保护变压器。
无论采用SF6负荷开关一熔断器组合电器的结构形式，还是断路器的结构形式，都可以对变压器起到保护作用，但比较而言，负荷开关—熔断器组合电器对变压器保护更具其独到的一面：
（1）SF6负荷开关—熔断器组合电器比断路器结构形式造价更便宜；若断路器的价格为100%，则SF6负荷开关—熔断器组合电器的价格仅为20%，进口SF6负荷开关—熔断器组合电器与国产断路器柜的价格相比也仅为1/3左右。
（2）SF6负荷开关—熔断器组合电器的制造相对断路器结构简单，材料消耗少、可靠性高，其关键制造工艺为壳体焊接密封技术和检漏技术。
变压器得到更为可靠合理的保护。
而对于变压器低压侧端部短路，合理地选用高压熔丝，由高压侧熔断器切除低压侧端部短路故障，可以有效地保护变压器。
无论采用SF6负荷开关一熔断器组合电器的结构形式，还是断路器的结构形式，都可以对变压器起到保护作用，但比较而言，负荷开关—熔断器组合电器对变压器保护更具其独到的一面：
（1）SF6负荷开关—熔断器组合电器比断路器结构形式造价更便宜；若断路器的价格为100%，则SF6负荷开关—熔断器组合电器的价格仅为20%，进口SF6负荷开关—熔断器组合电器与国产断路器柜的价格相比也仅为1/3左右。
（2）SF6负荷开关—熔断器组合电器的制造相对断路器结构简单，材料消耗少、可靠性高，其关键制造工艺为壳体焊接密封技术和检漏技术。
（3）根据欧洲一些电力公司的实践，负荷开关—熔断器组合电器保护变压器的特性比断路器更好，带继电保护的断路器开断时间要60ms以上，而熔断器在大电流时10ms就可以快速熔断，而且还限制了短路电流的升高，免除了变压器受突发短路的损害。
（4）SF6负荷开关—熔断器组合电器带无电源的继电
保护装置，弥补了熔断器在变压器过流部分无保护的缺陷。
负荷开关—熔断器组合电器的无电源继电保护装置与断路器的继电保护装置相比，不用外加电源，省去了为断路器的继电保护提供电源的TV柜或直流屏，保护更简单，造价更便宜。
一台负荷开关进线，一台计量，一台负荷开关—熔断器组合电器柜，不需外加电源，就可完成对用户变压器的保护。
而传统断路器设计方案，需要一台断路器进线柜，一台计量柜，一台TV柜，一台断路器出线柜，两台断路器都需要继电保护及高性能TA，而且每台开关柜都需要加热器，因此造价和耗能高，故障环节多。
（5）实际运行中变压器以1250kVA及以下的容量占大多数，其额定电流大部分在72A以下，而断路器的额定电流一般都设计在1250A～3150A范围，保护1250kVA 及以下的变压器显然是大马拉小车，结构不甚合理。
使用负荷开关—熔断器组合电器结构，高压熔断器保护各自管辖的变压器，简化了与上级断路器配合关系，调试及维护要方便得多。
结束语
SF6负荷开关一熔断器组合电器取代断路器保护1250kVA及以下的变压器是完全可行的，既可对变压器有一个全面的、合理的保护，又造价合理，保护简单。
同样的条件下，用户有能力购买性能档次更高的免维护产品。
所以SF6全绝缘环网柜或多回路配电柜的技术特点是非常明显的，而且负荷开关厂熔断器组合电器不失为一种保护配电变压器的理想产品。
