谐波治理及无功补偿方案谐波治理及无功补偿方案随着现代电力系统的快速发展和应用,电力质量问题日益凸显。
其中一个主要问题就是谐波污染,谐波污染会对电力系统产生极大的危害,如烧毁电器设备、造成供电失灵等。
为了有效解决谐波污染问题,可以采用谐波治理及无功补偿方案。
一、谐波治理1.谐波发生的原因谐波是指电源产生的不同于基波频率的信号,其会把电力系统中的电压和电流形成很多波峰,属于高频电流。
2.谐波的产生谐波的形成,主要是由非线性负载所引起(例如变频器、电子电路等),这些负载会对输电线路上传输的电能进行畸变,导致电力系统中产生多余的波形。
3.谐波的危害谐波的危害十分显著,其主要表现为电力系统中的电器设备可能会受到烧毁的风险,从而引发一系列的安全事故和设备故障。
4.谐波治理方案(1)滤波器法:通过在负载侧增加合适的滤波器,可以去除输出信号中的高频波形,让电力系统中的电路保持基波同步。
(2)减小非线性负载法:由于非线性负载是谐波形成的主要原因,因此可以通过减少或替换负载器件,从而降低谐波的产生。
(3)提高系统阻抗法:当系统的阻抗增加时,电源的输出电流会减少,从而谐波的产生会得到一定的减少。
二、无功补偿1.无功补偿的原理无功补偿是一种电力系统中无功功率的调节方法,其通过连接电容器或电感器,来对补偿线路进行补偿,从而实现对无功功率的控制和调节。
2.无功功率的特点无功功率具有波动性和成段性的特点,这是由于电力系统中产生的无功功率主要受到负载方向或回路的变化所影响。
3.无功补偿的作用(1)提高功率因数:在无功补偿的情况下,系统的功率因数会有所提高,从而有效降低负载对电力系统的影响。
(2)降低电网损耗:通过对电路进行无功补偿,可以将电力系统中的无功功率转化为有用的有功功率,从而减少电网的能量损耗。
(3)提高电力系统的稳定性:无功功率的波动会影响电力系统的稳定性,因此,通过无功补偿,可以有效地提高电力系统的稳定性。
4.无功补偿方案(1)串联电容补偿法:通过在电路中增加合适的等效容值,可以将谐波电流从发电端分流到电容器中。
谐波抑制的方法及其特点谐波抑制是指在电力系统中,通过各种技术手段来减小或消除系统中的谐波,以保证系统的稳定运行和电能质量的提高。
谐波对电力系统的影响主要表现在电源侧产生电能浪费、设备过热和电力系统的持续稳定性等方面。
下面将介绍一些常用的谐波抑制方法及其特点。
1.无功补偿方法无功补偿是通过在电力系统中引入无功电流,通过与谐波电流进行干涉或互相对抗来实现谐波抑制的目的。
根据无功补偿方式的不同,可以分为静态无功补偿和动态无功补偿两类。
静态无功补偿是指通过在电力系统中连接静止的无功补偿装置,如电容器组或者电感器组,并采用并联或者串联的方式补偿谐波功率。
静态无功补偿适用于较小规模、较低谐波频率的谐波问题。
特点是结构简单、投资成本低,但对谐波的抑制能力有一定限制。
动态无功补偿是指通过在电力系统中连接可以根据网侧电压和电流动态调整的电力电子装置,来实时地进行无功补偿。
动态无功补偿器可以根据谐波电流的频率和相位进行自适应地补偿。
特点是可靠性高、补偿能力强,适用于大规模、高谐波频率的谐波问题。
2.谐波滤波器谐波滤波器是一种通过滤除谐波电流或电压来实现谐波抑制的设备。
它由各种谐波滤波器元件(如电感、电容器、电阻等)组成,通过选择适当的元件参数和连接方式,可以在不同频率的谐波上实现良好的抑制。
谐波滤波器可以分为被动滤波器和主动滤波器两种。
被动滤波器是指通过合理选择谐波滤波器的元件参数和连接方式,在电力系统的敏感载荷端或供电侧连接谐波滤波器,以吸收或滤除谐波电流或电压。
被动滤波器结构简单、可靠性高,但对谐波内容和负载变化敏感,需要定期维护和调整。
主动滤波器是指通过控制电力电子开关装置工作时序,实时地感知谐波电流并进行相应的抗谐波干涉,以达到谐波抑制的目的。
主动滤波器具有自适应性强、动态响应速度快、滤波能力强等特点,适用于高谐波内容、频率变化较大的系统。
3.绝缘调频(PWM)技术绝缘调频技术是一种通过采用电力电子器件,通过调节电压和电流的幅值、频率和相位等参数,实现对谐波的抑制。
低压谐波抑制无功补偿低压谐波抑制无功补偿是一种用于改善低压供电系统质量的技术手段。
低压谐波抑制无功补偿系统可以有效降低系统谐波电流含量,改善电网电压波动,提高供电质量,保障电力设备的正常运行。
在低压供电系统中,负载设备使用非线性电器会产生谐波电流。
谐波电流会导致电压波动,加剧线损,影响供电质量。
同时,大量无功功率的消耗也会导致电网的能效下降。
因此,需要采用谐波抑制和无功补偿的技术手段来解决这些问题。
谐波抑制是指通过采用谐波滤波器等设备来降低谐波电流的含量。
谐波滤波器可以选择性地滤除特定频率的谐波电流,从而降低谐波电压并减小波动。
谐波滤波器通常由电容、电感和电阻等组成,可以消除主要谐波成分,并提高系统的功率因数和功率质量。
无功补偿是指通过安装无功补偿装置来消除或降低系统中产生的无功功率。
无功补偿装置通常采用电容器或电容器组。
电容器能够提供无功电流,与负载电流相抵消,从而实现无功功率的平衡。
无功补偿装置可以有效提高电网的功率因数,降低线损,减少电网的无效功率消耗,提高系统的能效。
低压谐波抑制无功补偿系统的设计和安装需要考虑多个因素。
首先,需要对供电系统的电流和电压波形进行谐波分析,确定谐波含量和频率成分,以便正确选择并安装相应的谐波抑制和无功补偿设备。
其次,需要对系统的负载特性进行评估,了解负载设备的运行状态和谐波电流的产生机制,以便采取相应的措施来减小谐波电流的产生。
最后,需要对设备的运行和可靠性进行评估,确保系统在长期运行中具有稳定性和可靠性。
综上所述,低压谐波抑制无功补偿技术是提高低压供电系统质量的一种重要手段。
通过采用谐波滤波器和无功补偿装置,可以有效降低谐波电流的含量,改善电网电压波动,提高供电质量,保证电力设备的正常运行。
在设计和安装过程中需要综合考虑谐波特性、负载特性和设备的可靠性,以确保系统的稳定性和可靠性。
这将为低压供电系统的运行提供有力的支持。
无功补偿及谐波抑制装置的设计无功补偿及谐波抑制装置的设计无功补偿及谐波抑制装置是一种能够有效改善电力系统质量的装置。
它可以对电力系统中的无功功率进行补偿,降低电力系统中的谐波含量,提高电力系统的功率因数和电能利用率。
本文将介绍无功补偿及谐波抑制装置的设计原理和实现方法。
一、无功补偿及谐波抑制装置的设计原理无功补偿及谐波抑制装置的设计原理是基于电力系统中存在的无功功率和谐波问题。
在电力系统中,由于电感和电容的存在,会产生一定的无功功率。
这些无功功率会导致电力系统的功率因数下降,影响电力系统的稳定性和电能利用率。
同时,电力系统中的谐波也会影响电力系统的稳定性和电能利用率。
因此,无功补偿及谐波抑制装置的设计原理就是通过对电力系统中的无功功率和谐波进行补偿和抑制,提高电力系统的功率因数和电能利用率,保证电力系统的稳定性。
二、无功补偿及谐波抑制装置的实现方法无功补偿及谐波抑制装置的实现方法主要包括三个方面:无功补偿、谐波抑制和控制系统。
1. 无功补偿无功补偿是指通过在电力系统中加入无功补偿装置,对电力系统中的无功功率进行补偿,提高电力系统的功率因数。
无功补偿装置主要包括静态无功补偿装置和动态无功补偿装置。
静态无功补偿装置主要包括电容器和电感器,通过对电力系统中的电容和电感进行补偿,提高电力系统的功率因数。
动态无功补偿装置主要包括STATCOM和SVC,通过对电力系统中的电压进行调节,实现对电力系统中的无功功率进行补偿。
2. 谐波抑制谐波抑制是指通过在电力系统中加入谐波抑制装置,对电力系统中的谐波进行抑制,降低电力系统中的谐波含量。
谐波抑制装置主要包括谐波滤波器和谐波抑制变压器。
谐波滤波器通过对电力系统中的谐波进行滤波,降低电力系统中的谐波含量。
谐波抑制变压器通过对电力系统中的谐波进行抑制,降低电力系统中的谐波含量。
3. 控制系统控制系统是指通过对无功补偿及谐波抑制装置进行控制,实现对电力系统中的无功功率和谐波进行补偿和抑制。
无功补偿及谐波治理工程技术方案无功补偿与谐波治理是电力系统中的两个重要问题。
无功补偿主要解决无功功率的调节问题,谐波治理主要解决电力系统中谐波污染的问题。
本文将就无功补偿及谐波治理工程技术方案进行详细的介绍。
1.电容补偿技术方案电容补偿是通过串联电容来提供无功功率,从而提高功率因数。
该技术方案具有成本低、无功补偿效果好等优点。
适用于对电网无功功率负荷波动较小的场所。
2.静止无功发生器(SVC)技术方案SVC是通过调节阻抗来提供无功功率的一种补偿方式。
它具有响应速度快、补偿效果好等优点。
适用于电网无功功率负荷波动较大的场所。
3.静态同步无功发生器(STATCOM)技术方案STATCOM是通过调整电压来提供无功功率的一种补偿方式。
该技术方案具有响应速度快、无功补偿效果好等优点。
适用于对电压稳定性要求较高的场所。
1.谐波滤波器技术方案谐波滤波器是将发生谐波的电流或电压引入滤波器,通过滤波器的谐波抑制特性将其滤除。
该技术方案具有谐波抑制效果好、性能稳定等优点。
适用于单一谐波频率的场所。
2.谐波变压器技术方案谐波变压器是通过在电力系统中串联谐波补偿变压器来抵消谐波电流。
该技术方案具有谐波抑制效果好、谐波适应性强等优点。
适用于多个谐波频率的场所。
3.主动滤波器技术方案主动滤波器是通过检测谐波电流或电压,并通过逆变器产生反向相位的谐波电流来抵消原有谐波电流。
该技术方案具有谐波抑制效果好、适应性强等优点。
适用于谐波频率较多、波动较大的场所。
综上所述,无功补偿技术方案包括电容补偿技术方案、静止无功发生器技术方案和静态同步无功发生器技术方案。
谐波治理技术方案包括谐波滤波器技术方案、谐波变压器技术方案和主动滤波器技术方案。
根据具体情况选择合适的技术方案,能够有效地解决电力系统中的无功补偿和谐波治理问题,提高电力系统的稳定性和供电质量。
浅谈无功补偿与谐波抑制[摘要]:本文介绍了无功补偿及功率因素的定义,影响功率因素的主要因素,无功功率的危害,无功补偿的意义,无功补偿方法及其比较,谐波对并联电容器的影响及抑制措施。
[关键词]:低压无功补偿无功补偿方法并联电容器谐波抑制中图分类号:tm726.2文献标识码:tm文章编号:1009-914x(2013)01- 0274-01随着科学技术的发展,人民生活水平的提高,越来越多的非线性用电负荷在电网中使用,电网容量不断增加,人们对电能质量和供电可靠性的要求也越来越高。
而在电力系统中,无功电源如同有功电源一样,是保证电力系统电能质量、电压质量、降低网络损耗以及安全运行所不可缺少的部分,但是长距离输送无功电力,又会造成有功功率的损耗和电压质量的降低,这不仅影响电力网的安全经济运行,而且也影响产品的质量同时由于非线性负荷在各行各业的广泛使用,引起了电力网的电流、电压波形畸变。
所以对电力系统进行有效的无功补偿与谐波抑制,并保持适量的无功余量是电网安全、稳定、经济运行的重要保障。
因此解决好供电系统的无功补偿与谐波抑制问题,对降损节能有着重要意义。
一、无功功率的危害及低压无功补偿的意义1.1、无功功率的危害①占用供电设备的容量②增加变压器和输电电路损耗③降低设备的供电电压④产生无功罚款,增加用电成本1.2低压无功补偿的意义1.2.1提高功率因素和改善设备的利用率因为功率因素可以表示为下述形式;其中u为线电压,i为线电流。
可见,在一定的线电压和线电流下,进行低压无功补偿后,电网的有功功率p提高了,这样也就得到了提高,其输出的有功功率也就越大。
因此,改善功率因素是充分发挥设备潜力,提高设备的利用率的有效办法。
1.2.2减少变压器和输电线路损失。
;由此可见,若采用无功补偿,则变压器的功率损耗也将降低。
可见,线路有功损耗与成反比,越高,越少。
1.2.3减少电压损失因为电力网的电压损失可借下式求出可以看出,影响的因素有四个:线路的有功功率p,无功功率q,电阻r和电抗x。
无功补偿与谐波治理方案无功补偿是电力系统中一种重要的电力调节手段,可以提高电力系统的稳定性和经济性。
而谐波是电力系统中经常会遇到的一种问题,会引起电力设备的损坏和能效降低。
因此,针对无功补偿和谐波治理问题,需要制定合适的方案。
无功补偿是指通过调整电力系统中的无功功率,使系统达到稳定运行的一种方法。
在电力系统中,无功功率是电压和电流的相位差所产生的功率,它与有功功率一起构成了总功率。
无功补偿的目的是通过使用无功补偿装置,如电容器和电抗器,来改变系统中的无功功率,以达到系统功率的平衡。
无功补偿可以提高电力系统的功率因数,减小线路和设备的损耗,改善电压质量,提高电力系统的稳定性和可靠性。
谐波是指电力系统中频率为整数倍的基波的倍数的谐波。
通常情况下,电力系统中存在一些非线性负载,如电力电子设备、电弧炉等,会引入大量谐波。
谐波会导致电力设备的温升和功率损耗加大,甚至引发设备的故障和损坏。
因此,对于电力系统中的谐波问题,需要采取相应的治理措施。
针对无功补偿的问题,可以采取以下方案:1.定期检查和维护无功补偿设备:对于已经安装在电力系统中的无功补偿装置,需要定期检查和维护,确保其正常运行。
包括检查电容器和电抗器的电容值和电感值是否正常,检查电压和电流的测量装置是否准确,确保无功补偿的效果和安全性。
2.合理设计和布置无功补偿装置:在电力系统中,根据负载类型和电力需求情况,合理设计和布置无功补偿装置,包括电容器和电抗器的容量和数量,以及其在电力系统中的位置和连接方式。
通过合理布置无功补偿装置,可以最大限度地提高无功补偿的效果,并减少无功功率损耗。
3.使用静态无功补偿装置:与传统的无功补偿装置相比,静态无功补偿装置具有体积小、无噪音、响应速度快等优点,适用于电力系统中对无功补偿要求比较高的场合。
使用静态无功补偿装置可以提高无功补偿的精度和灵活性,同时降低运行和维护成本。
针对谐波的问题1.谐波源的隔离和控制:对于电力系统中存在的谐波源,如非线性负载设备,可以采取隔离措施,减少其对电力系统的谐波干扰。
第5章静止无功补偿装置本文第4章中介绍的无功补偿电容器是传统的无功补偿装置,其阻抗是固定的,不能跟踪负荷无功需求的变化,也就是不能实现对无功功率的动态补偿。
而随着电力系统的发展,对无功功率进行快速动态补偿的需求越来越大。
传统的无功功率动态补偿装置是同步调相机(Synchronous Condenser,缩写为SC)。
它是专门用来产生无功功率的同步电机,在过激磁或欠激磁的不同情况下,可以分别发出不同大小的容性或感性无功功率。
自二、三十年代以来的几十年中,同步调相机在电力系统无功功率控制中一度发挥着主要作用。
然而,由于它是旋转电机,因此损耗和噪声都较大,运行维护复杂,而且响应速度慢,在很多情况下已无法适应快速无功功率控制的要求。
所以七十年代以来,同步调相机开始逐渐被静止型无功补偿装置(Static Var Compensator,缩写为SVC)所取代,目前有些国家甚至已不再使用同步调相机。
早期的静止无功补偿装置是饱和电抗器(Saturated Reactor,缩写为SR)型的。
1967年,英国GEC公司制成了世界上第一批饱和电抗器型静止无功补偿装置。
此后,各国厂家纷纷推出各自的产品。
饱和电抗器与同步调相机相比,具有静止型的优点,响应速度快;但是由于其铁芯需磁化到饱和状态,因而损耗和噪声都很大,而且存在非线性电路的一些特殊问题,又不能分相调节以补偿负荷的不平衡,所以未能占据静止无功补偿装置的主流。
电力电子技术的发展及其在电力系统中的应用,将使用晶闸管器件的静止无功补偿装置推上了电力系统无功功率控制的舞台。
1977年美国GE公司首次在实际电力系统中演示运行了其使用晶闸管的静补装置。
1978年,在美国电力研究院(Electric Power Research Institute)的支持下,西屋电气公司(Westinghouse Electric167Corp.)制造的使用晶闸管的静补装置投入实际运行。
随后,世界各大电气公司都竞相推出了各具特点的系列产品。
电力系统中无功补偿和谐波抑制的研究Ξ李风彦1,唐伯英1,李赵华2(1.内蒙古送变电有限责任公司;2.中广核中电风力发电有限责任公司内蒙古分公司) 摘 要:近年来,随着我国工业化进程的不断加快,电力系统负载中,阻感负载占有比例增大,吸收大量的无功,而无功功率又必须保证平衡。
同时,随着相控交流功率调整电路和周波变流器等电力电子装置的广泛应用,给电网带来了谐波污染,其交流侧的电流也常常滞后于电压,它们不但要消耗大量的无功功率,还有产生大量的谐波电流。
因此,进一步深入无功补偿和谐波抑制的研究具有非常重要的意义。
本文对目前的无功补偿和谐波抑制进行了一定的探讨和研究。
关键词:无功补偿;谐波抑制 中图分类号:TM714.3 文献标识码:A 文章编号:1006—7981(2010)20—0082—021 影响功率因数的主要因素许多用电设备均是根据电磁感应原理工作的,如配电变压器、电动机等,它们都是依靠建立交变磁场才能进行能量的转换和传递。
为建立交变磁场和感应磁通而需要的电功率称为无功功率,因此,所谓的“无功”并不是“无用”的电功率,只不过它的功率并不转化为机械能、热能而已;因此在供用电系统中除了需要有功电源外,还需要无功电源,两者缺一不可。
功率因数的产生主要是因为交流用电设备在其工作过程中,除消耗有功功率外,还需要无功功率。
当有功功率P一定时,如减少无功功率Q,则功率因数便能够提高。
在极端情况下,当Q=0时,则其功率因数=1。
因此提高功率因数问题的实质就是减少用电设备的无功功率需要量。
1.1 异步电动机和电力变压器是耗用无功功率的主要设备异步电动机的定子与转子间的气隙是决定异步电动机需要较多无功的主要因素。
而异步电动机所耗用的无功功率是由其空载时的无功功率和一定负载下无功功率增加值两部分所组成。
所以要改善异步电动机的功率因数就要防止电动机的空载运行并尽可能提高负载率。
变压器消耗无功的主要成份是它的空载无功功率,它和负载率的大小无关。
因而,为了改善电力系统和企业的功率因数,变压器不应空载运行或长期处于低负载运行状态。
1.2 供电电压超出规定范围也会对功率因数造成很大的影响当供电电压高于额定值的10%时,由于磁路饱和的影响,无功功率将增长得很快,据有关资料统计,当供电电压为额定值的110%时,一般工厂的无功将增加35%左右。
当供电电压低于额定值时,无功功率也相应减少而使它们的功率因数有所提高。
但供电电压降低会影响电气设备的正常工作。
所以,应当采取措施使电力系统的供电电压尽可能保持稳定。
1.3 电网频率的波动也会对异步电机和变压器的磁化无功功率造成一定的影响以上论述了影响电力系统功率因数的一些主要因素,因此必须要寻求一些行之有效的、能够使低压电力网功率因数提高的一些实用方法,使低压网能够实现无功的就地平衡,达到降损节能的效果。

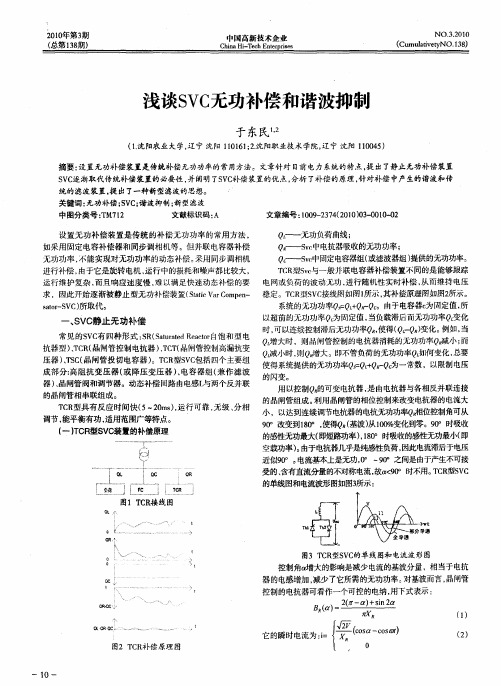

2 电网无功补偿方法和补偿原理2.1 TCR型静止型动态无功补偿装置(S V C)S V C接入系统中,电容器提供固定的容性无功Q c,补偿电抗器通过的电流决定了补偿电抗器输出感性无功Q TCR的大小,感性无功和容性无功相抵消,只要能做到系统无功Q n=Q v(系统所需)-Q c +Q TCR=常数(或0),则能实现电网功率因数=常数,电压几乎不波动,关键是准确控制晶闸管的触发角,得到所需的流过补偿电抗器的电流,晶闸管变流装置和控制系统能够实现这个功能,采集母线的无功电流值和电压值,合成无功值,和所设定的恒无功值(可能是0)进行比较,计算得触发角大小,通过晶闸管触发装置使晶闸管流过所需电流。
对于不对称负荷,实现分相调节,消除负序电流,平衡三相电网。
与其并联的固定电容器,可使TCR既能吸收感性无功功率也能吸收容性无功功率。
TCR在工作时,自身也产生大量谐波电流,对电网会造成危害,因此加装了滤波器(FC)将其滤除。
2.2 静止无功发生器(SV G)S V G的基本原理是将桥式变流电路通过电抗器并联(或直接并联)在电网上,适当调节桥式变流电路交流侧输出电压的相位和幅值或者直接控制其交流侧电流,使该电路吸收或者发出满足要求的无功电流,从而实现动态无功补偿的目的。
在单相电路中,与基波无功功率有关的能量是在电源和负载之间来回往返的。
但是在平衡的三相电路中,不论负载的功率因数如何,三相瞬时功率之和是28内蒙古石油化工 2010年第20期 Ξ收稿日期:2010-07-18一定的,在任何时刻都等于三相总的有功功率。
因此总体上看,在三相电路的电源和负载之间没有无功能量的来回往返,无功能量是在三相之间来回往返的。
所以,如果能用某种方法将三相各部分总体上统一起来处理,则因为总体来看三相电路电源和负载间没有无功能量的传递,在总的负载侧就无需设置无功储能元件。
三相桥式变流电路实际上就具有这种将三相各部分总体上统一起来处理的特点。
因此,理论上讲,S V G的三相桥式变流电路的直流侧可以不设储能元件。
但实际上,考虑到交流电路吸收的电流并不仅含基波,其谐波的存在多少会造成总体来看有少许无功能量在电源和SV G 之间往返。
所以,为维持桥式交流电路的正常工作,其直流侧仍需要一定大小的电感或电容作为储能元件,但所需储能元件的容量远比S V G所能提供的无功容量要小。
而对传统的SVC,其所需储能元件的容量至少要等于其所提供无功功率的容量。
因此,S V G中储能元件的体积和成本比同容量的SV C中的大大减小。
3 谐波抑制3.1 电力系统谐波源造成系统正弦波形畸变、产生高次谐波的设备和负荷,成为高次谐波源或谐波源。
一切非线性的设备和负荷都是谐波源。
当电力系统向非线性设备及负荷供电时,这些设备或负荷在传递、交换、吸取系统发电机所供给的几波能量的同时,又把大部分基波能量转换为谐波能量,给系统倒送大量的高次谐波,使电力系统的正弦波形畸变,电能质量降低,损坏系统设备。
威胁电力系统的安全运行,增加电力系统的功率损耗等,给电力系统带来危害。
3.2 谐波对电网的危害理想的公用电网所提供的电压应该是单一而固定的频率以及规定的电压幅值。
谐波电流和谐波电压的出现,对公用电网是一种污染,它使用电设备所处的环境恶化,也对周围的能耐电力电子设备广泛应用以前,人们对谐波及其危害就进行过一些研究,并有一定认识,但那时谐波污染还需要严惩没有引起足够的重视。
近三四十年来,各种电力电子装置发展的迅速使得公用电网的谐波污染日趋严重,由谐波引起的各种故障和事故也不断发生,谐波危害的严重性才引起人们高度的关注。
3.3 谐波抑制的方法及其原理装设谐波补偿装置:①LC调谐滤波器。
装设LC 调谐滤波器是谐波补偿的传统方法。
这种方法既可补偿谐波,又可补偿无功功率,而且结构简单,一直被广泛应用。
这种方法的主要缺点是补偿特性受电网阻抗和运行状态影响,易和系统发生并联谐振,导致谐波放大,使L滤波器过载甚至烧毁。
此外,它只能补偿固定频率的谐波,补偿效果也不理想。
尽管如此,L滤波器当前仍是补偿谐波的主要手段。
②有源电力滤波器。
有源电力滤波器也是一种电力电子装置。
其基本原理是从补偿对象中检测出谐波电流,由补偿装置产生一个与该谐波电流大小相等而极刑相反的补偿电流,从而使低昂网电流只含基波分量。
这种滤波器能对频率和幅值都变化的谐波进行跟踪补偿,且补偿特性不受电网阻抗的影响,印而受到广泛重视,并且已在日本等国获得广泛应用。
有源电力滤波器的交流电路可分为电压型和电流型,目前实际应用的装置中,90%以上是电压型。
从与补偿对象的连接方式来看,又分为并联型和串联型,目前运行的装置几乎都是并联型。
上述类型都可以单独使用,也可以和L C滤波器混合使用。
③无源电力滤波器。
无源电力滤波器主要由滤波电容器、滤波电抗器和无感电阻器等适合连接组成,完成滤除谐波兼顾无功补偿的作用。
其主要的工作原理是电路的串联谐振,在某一个谐波频率下,当电容器的容抗和电抗器的感抗相等时,其串联等效电抗为很低值,对相应频次谐波表现出低阻抗,从而有效的抑制了流向系统或其它负荷的谐波电流,改善了系统的电压畸变。
④电力电子装置内改造。
电网中的谐波主要是由各种大容量功率变换器以及其他非线性负载产生的,其中主要的谐波源是各种电力电子装置,如整流装置、交流调压装置等,这其中,整流装置所占的比例最大,它几乎都是采用带电容滤波的二极管不控整流或晶闸管相控整流,它们产生的谐波污染和消耗的无功功率是众所周知的;除整流装置外,斩波和逆变装置的应用也很多,而其输入直流电源也来自整流装置,因此其谐波问题也很严重,尤其是由直流电压源供电的斩波和逆变装置,其直流电压源大多是由二极管不控整流后经电容滤波得到的,这类装置对电网的谐波污染日益突出。
因此,电力电子装置除采用补偿装置对其谐波进行补偿外,还要深入研究。
4 结论文中一方面介绍了影响功率因数的主要因素和提高功率因数的方法,确保补偿技术经济、合理、安全可靠,达到节约电能的目的。
另一方面介绍了谐波产生的原因、对电力系统造成的危害以及谐波抑制方法,以达到延长用户设备使用寿命,提高产品质量,降低电磁污染环境,减少能耗,提高电能利用率等目的。
[参考文献][1] 赵琰,孙秋野.电力系统谐波.机械工业出版社.[2] 程浩忠,吴浩.电力系统无功电压稳定性.中国电力出版社.[3] 王正风.无功功率与电力系统运行.中国电力出版社[] 粟时平,刘桂英静止无功功率补偿技术中国电力出版社38 2010年第20期 李风彦等 电力系统中无功补偿和谐波抑制的研究C C.4...。
