压型金属彩钢板分类

一、概述近年来，随着钢结构建筑的迅速发展，以彩色涂层钢板经过辊压成型的彩涂压型钢板构件或制品（屋面板、墙面板）的应用也越来越广，而且由于其自身的优越性，已经被建筑师和社会各界所认可。

你可以在许多大型的购物商城和工业设施、工业厂房、民用建筑、办公楼、会展中心以及体育设施中看到彩钢板产品的大量应用，而且可以预见，这种迅速发展的势头在未来几年内，还会得到增强。

二、屋面板的分类1.按固定方式分A：螺钉穿透式——由自攻螺钉直接穿透屋面板固定在檩条上；聚氨酯屋面板连接详图B：暗扣式——表面无螺钉，屋面板通过加工配合公差等扣在支撑扣件上；HV-210屋面板连接详图C：咬合Ⅰ型——表面屋面板通过卷边方式和支座连接，但面板和面板之间，面板和支座之间都可以相对滑动；HV-400屋面板连接详图D：咬合Ⅱ型——表面屋面板通过卷边方式和支座连接，但面板和面板之间，面板和支座之间都不可以相对滑动。

HV-470屋面板连接详图2.按保温性能分A：单层屋面板——以彩色钢平板经过辊压成型的压型屋面板，这种屋面板保温性能是很差的；HV-210屋面板横剖面详图B：夹芯屋面板——是由两层防水彩色涂层钢板或其它金属作为面板，中间注入夹芯板材料复合而成，常用的夹芯材料有聚苯乙烯、聚氨酯以及岩棉，这种屋面板保温性能好，但由于工厂内加工，当板长超过一定要求时，运输比较困难；聚氨酯屋面板横向搭接详图C：现场复合板——在施工现场铺设玻璃保温棉，屋面面板根据长度要求可以现场加工，这种屋面板保温性能好，整个屋面可以做到无搭接，运输方便。

HV-470复合板横断面详图3.按使用性能分A：屋面板——作为屋面板的一部分，主要起防水、保温隔热及承重的功能；HV-210复合板横断面详图B：墙面板——作为围护结构的一部分，主要起防水、抗风的功能；聚氨酯墙板纵向剖面详图C：楼承板——既可替代混凝土楼板底部受拉筋的使用，又可起至施工时对模板的作用。

经过滚压成型的钢板表面压纹使压型钢板与混凝土之间产生最大的机械结合力，同时配以楼承板的加劲肋，进一步增加了压型钢板在组合楼板体系中的承载作用。

近几年来，压型金属板在工业与民用建筑的围护结构(屋面、墙面)与组合楼板等工程中的应用愈来愈广泛。

它主要采用薄钢板中的镀锌板和彩色涂层钢板(优先采用卷板)，由辊压成型机加工而成，也可采用一定牌号的铝合金板，加工为压型铝板。

一压型金属板材料质量控制一、压型金属板的类型压型金属板是以冷轧薄钢板为基板，经镀锌或镀锌后覆以彩色涂层再经辊弯成型的波纹板材，具有成型灵活、施工速度快、外观美观、重量轻、易于工业化、商品化生产等特点，广泛用作建筑屋面及墙面围护材料。

1、镀锌压型钢板镀锌压型钢板，其基板为热镀锌板，镀锌层重应不小于275g/m2(双面)，产品标准应符合国家标准《连续热镀锌薄钢板和钢带》(GB/T 2518)的要求。

2、涂层压型钢板为在热镀锌基板上增加彩色涂层的薄板压型而成，其产品标准应符合《彩色涂层钢板及钢带》(GB/T 12754)的要求，其性能指标见表10.1。

表10.1 彩色涂层板性能指标注：t为板厚。

3、锌铝复合涂层压型钢板锌铝复合涂层压型钢板为新一代无紧固件扣压式压型钢板，其使用寿命更长，但要求基板为专用的、强度等级更高的冷轧薄钢板。

压型钢板根据其波型截面可分为：(1)高波板：波高大于75mm，适用于作屋面板；(2)中波板：波高50－75mm，适用于作楼面板及中小跨度的屋面板；(3)低波板：波高小于50mm，适用于作墙面板。

4、常用压型钢板规格压型金属板常用规格型号见表10.2。

表10.2 建筑用压型钢板规格、型号(mm)压型钢板的钢材，应满足基材与涂层(镀层)两部分的要求，基板一般采用现行国家标准《普通碳素钢》(GB/T 700)中规定的Q215和Q235牌号。

镀锌钢板和彩色涂层钢板还应分别符合现行国家标准《连续热镀锌薄钢板和钢带》(GB/T 2518)和《彩色涂层钢板和钢带》(GB/T l2754)中的各项规定。

1、镀锌钢板的公称尺寸镀锌钢板的公称尺寸，见表10.3。

表10.3 镀锌钢板的公称尺寸镀锌钢板厚度允许偏差，见表10.4。

彩钢压型板的特点有许多，比如单位重量轻、强度高、抗震性能好、施工快速、外形美观等多个优点，在建筑业是非常好的建筑材料和构件，在围护结构、楼板用得比较多，也可用于其他一些构筑物。

彩钢压型板的形状是根据它的使用功能要求来决定的，形状可以压成波形、双曲波形、肋形、V形、加劲型等多做不同需求的形状。

薄钢板通过冷压或冷轧加工成型的钢材然后再采用特殊的有机涂层薄钢板也可以叫做彩色钢板、镀锌薄钢板、防腐薄钢板（含有石棉沥青层）以及一些其他的薄钢板形成的压型钢板就是我们今天要讲解的彩钢压型板。

它的用处非常的多，下面我们就去了解一下吧！■彩钢压型板分类镀铝彩钢板：镀铝钢板的金属镀层中含有5～11%的硅，合金镀层较薄，镀铝层的重量仅为120g/m，单面镀层最小厚度为20μm；金属镀层较厚，镀层的重量约为200g/m，单面镀层的最小厚度为31μm。

镀铝锌彩钢板：一种双面热浸镀铝锌钢板产品，其钢板基材符合ASTM A792 GRADE 80级或AS1397 G550级，其抗拉强度为5600kg/cm。

金属镀层由55%的铝、43.5%（或43.6%）的锌及1.5%(或1.4%)的硅组成。

它具备了铝的长期耐腐蚀性和耐热性；锌对切割边及刮痕间隙等的保护作用；而少量的硅则可有效防止铝锌合金化学反应。

■彩钢压型板价格彩钢压型板用于大型工业厂房，仓库，体育馆，超市，医院，冷库，活动房，建筑物加层，洁净车间以及需保温隔热防火的场所，特别是在对于建筑工地的临时设施如办公室，仓库，围墙等，更体现了现代施工工地的文明施工。

普通彩钢压型板（铁皮厚的0.5的）在20—30左右吧（地区不同价格也不同）。

■彩钢压型板规格1、彩色镀锌钢板及镀铝锌钢板基板的规格厚度：0.5～1.0mm；宽度：600～1200mm；长度：通常是卷材，长度视钢厂最低起订量而定。

2、彩色镀锌钢板及镀铝锌钢板建筑常用的规格厚度：0.42、0.48、0.50、0.55、0.60mm。

压型金属板围护结构构造一、压型金属板围护结构分类压型金属板围护结构可分为非保温围护结构和保温围护结构两大类。

1.非保温围护结构非保温压型钢板围护结构是将单层压型钢板用在建筑物的屋面和墙面上。

它仅用于防风、防雨和外装修，多用在无保温要求的库房、生产车间及其他无保温要求的工程中。

非保温围护结构由于板材为单层，故造价较低。

2.保温围护结构压型金属板保温围护结构可分为夹芯板保温围护结构和现场复合板保温围护结构两类。

（1）夹芯板保温围护结构：将具有保温功能的夹芯板充当围护结构板材。

（2）现场复合板保温围护结构：将单层压型金属板和轻质保温材料，用紧固件和配件在施工过程中分层在现场安装成的围护结构。

其具体构造又有很多种，复合屋面的上层板采用压型金属板，中间为玻璃丝棉或岩棉保温材料，下层可采用镀锌钢丝网片或压型金属板；复合墙面的外层采用压型金属板，中间为玻璃丝棉或岩棉保温材料，内层可采用压型钢板或石膏板等其他板材。

各层材料是在施工现场各自独立分层施工完成的。

二、非保温围护结构细部构造1.板缝连接构造由于压型金属板围护结构为装配式围护结构，板间的拼接缝为渗漏雨水的主要位置，因此板缝的连接构造直接关系到围护结构的防水效果。

目前，国内外有四种板缝连接构造，即自然搭接式、防水空腔式、咬口式、扣盖式，如图11-4所示。

（1）自然搭接式：是采用压型金属板长边搭接一个波的方法。

这种边部形状使屋面板接缝防水存在一定的隐患，不过作墙面时一般不会出现问题。

（2）防水空腔式：是在两个搭接边处形成一个4mm 左右的空腔。

这个空腔切断了两块钢板相附着时会形成的毛细管通路。

同时，空腔内的水柱还会平衡室内外大气静压差造成的雨水渗入室内的现象，这种方法已被应用到新一代压型板的断面形状设计中。

（3）咬口式：可分为180°和360°咬口式。

这种方法是利用咬边机将板材的两搭接边咬合在一起，180°咬边是一种非紧密式咬合；而360°是一种紧密式咬合，因此有一定的气密作用。

▲YX35-215-860(V-215)型压型板（展开宽度1000）主要性能：最大行距2-2.5m彩钢板厚度0.5-0.8mm有效宽度860mm最大加工长度任意▲YX15-135-810型压型板（展开宽度1000）主要用途：屋面板墙面板有效截面特征/板厚(mm) 0.6 0.8 1.0Let cm4/m 2.92 3.90 4.88Wet cm3/m 5.80 7.59 9.31▲YX25-205-1020型压型板（展开宽度1200）主要用途：屋面板墙面板有效截面特征/板厚(mm) 0.6 0.8 1.0Let cm4/m 9.58 12.77 15.97Wet cm3/m 4.82 6.39 .95▲YX25-210-840型压型板（展开宽度1000）主要用途：屋面板墙面板有效截面特征/板厚(mm) 0.6 0.8 1.0Let cm4/m 9.58 12.77 15.97Wet cm3/m 4.82 6.39 7.95▲YX18-78-920型压型板（展开宽度1000）主要性能：最大行距 1.8-2.0m彩钢板厚度0.5-0.8mm有效宽度920mm最大加工长度任意▲YX28-205-820型压型板（展开宽度1000）主要用途：屋面板墙面板有效截面特征/板厚(mm) 0.6 0.8 1.0Let cm4/m 33.17 44.23 56.21Wet cm3/m 10.94 14.50 18.28▲YX15-225-900(U-900)型压型板（展开宽度1000）主要性能：最大行距 1.5-2.0m彩钢板厚度0.5-0.8mm有效宽度900mm最大加工长度任意主要性能：最大行距 1.5-2.0m彩钢板厚度0.5-0.8mm有效宽度980mm最大加工长度任意▲YX35-125-750型压型板（展开宽度1000）主要性能：最大行距 2.5-3.0m彩钢板厚度0.5-0.8mm有效宽度750mm最大加工长度任意▲YX35-410-820型压型板（展开宽度1000）▲YX51-360型板(隐藏式角驰II型)（展开宽度500）主要用途：屋面板墙面板有效截面特征/板厚(mm) 0.6 0.8 1.2Let cm4/m 37.59 50.13 75.19Wet cm3/m 12.67 16.89 25.34主要性能：最大行距 2.5-3.0m彩钢板厚度0.5-0.8mm有效宽度990mm最大加工长度任意▲YX51-380-760型板(角驰III型)(展开宽度1000)主要用途：隐藏式屋面板有效截面特征/板厚(mm) 0.6 0.8 1.0Let cm4/m 37.27 49.69 62.11Wet cm3/m 12.29 16.39 20.48。

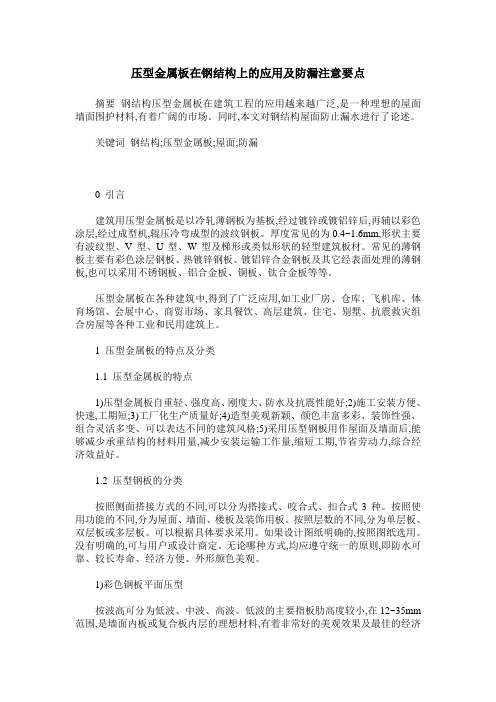

压型金属板在钢结构上的应用及防漏注意要点摘要钢结构压型金属板在建筑工程的应用越来越广泛,是一种理想的屋面墙面围护材料,有着广阔的市场。

同时,本文对钢结构屋面防止漏水进行了论述。

关键词钢结构;压型金属板;屋面;防漏0 引言建筑用压型金属板是以冷轧薄钢板为基板,经过镀锌或镀铝锌后,再辅以彩色涂层,经过成型机,辊压冷弯成型的波纹钢板。

厚度常见的为0.4~1.6mm,形状主要有波纹型、V型、U型、W型及梯形或类似形状的轻型建筑板材。

常见的薄钢板主要有彩色涂层钢板、热镀锌钢板、镀铝锌合金钢板及其它经表面处理的薄钢板,也可以采用不锈钢板、铝合金板、铜板、钛合金板等等。

压型金属板在各种建筑中,得到了广泛应用,如工业厂房、仓库、飞机库、体育场馆、会展中心、商贸市场、家具餐饮、高层建筑、住宅、别墅、抗震救灾组合房屋等各种工业和民用建筑上。

1 压型金属板的特点及分类1.1 压型金属板的特点1)压型金属板自重轻、强度高、刚度大、防水及抗震性能好;2)施工安装方便、快速,工期短;3)工厂化生产质量好;4)造型美观新颖、颜色丰富多彩、装饰性强、组合灵活多变、可以表达不同的建筑风格;5)采用压型钢板用作屋面及墙面后,能够减少承重结构的材料用量,减少安装运输工作量,缩短工期,节省劳动力,综合经济效益好。

1.2 压型钢板的分类按照侧面搭接方式的不同,可以分为搭接式、咬合式、扣合式3种。

按照使用功能的不同,分为屋面、墙面、楼板及装饰用板。

按照层数的不同,分为单层板、双层板或多层板。

可以根据具体要求采用。

如果设计图纸明确的,按照图纸选用。

没有明确的,可与用户或设计商定。

无论哪种方式,均应遵守统一的原则,即防水可靠、较长寿命、经济方便、外形颜色美观。

1)彩色钢板平面压型按波高可分为低波、中波、高波。

低波的主要指板肋高度较小,在12~35mm 范围,是墙面内板或复合板内层的理想材料,有着非常好的美观效果及最佳的经济性。

中波板肋在30~50mm范围,多用于屋面板。

压型钢板的类型
压型钢板可以分为几个主要类型：
1. 热轧压型钢板：通过在高温下将钢坯进行热轧加工而制成的钢板，具有良好的强度和韧性。

2. 冷轧压型钢板：在常温下使用冷轧加工工艺制成的钢板，表面光滑，尺寸精确，广泛应用于汽车制造、电子设备和建筑等领域。

3. 彩涂压型钢板：在钢板表面进行彩涂加工，既具有精美的外观效果，又具有优良的耐候性和耐腐蚀性能。

4. 不锈钢压型钢板：由不锈钢材料制成的钢板，具有优异的耐腐蚀性能、高强度和良好的装饰效果。

5. 镀锌压型钢板：在普通钢板表面进行热镀锌处理，增加钢板的耐腐蚀性能，广泛应用于建筑、制造业和农业等领域。

6. 高强度压型钢板：采用高强度钢材制成，具有更好的抗压和抗拉性能，广泛用于桥梁、船舶、机械设备等领域。

以上只是压型钢板的一些常见类型，根据具体的应用需求和材料特性，还可以细分出更多的类型。

一、概述近年来，随着钢结构建筑的迅速发展，以彩色涂层钢板经过辊压成型的彩涂压型钢板构件或制品（屋面板、墙面板）的应用也越来越广，而且由于其自身的优越性，已经被建筑师和社会各界所认可。

你可以在许多大型的购物商城和工业设施、工业厂房、民用建筑、办公楼、会展中心以及体育设施中看到彩钢板产品的大量应用，而且可以预见，这种迅速发展的势头在未来几年内，还会得到增强。

二、屋面板的分类1.按固定方式分A：螺钉穿透式——由自攻螺钉直接穿透屋面板固定在檩条上；聚氨酯屋面板连接详图B：暗扣式——表面无螺钉，屋面板通过加工配合公差等扣在支撑扣件上；HV-210屋面板连接详图C：咬合Ⅰ型——表面屋面板通过卷边方式和支座连接，但面板和面板之间，面板和支座之间都可以相对滑动；HV-400屋面板连接详图D：咬合Ⅱ型——表面屋面板通过卷边方式和支座连接，但面板和面板之间，面板和支座之间都不可以相对滑动。

HV-470屋面板连接详图2.按保温性能分A：单层屋面板——以彩色钢平板经过辊压成型的压型屋面板，这种屋面板保温性能是很差的；HV-210屋面板横剖面详图B：夹芯屋面板——是由两层防水彩色涂层钢板或其它金属作为面板，中间注入夹芯板材料复合而成，常用的夹芯材料有聚苯乙烯、聚氨酯以及岩棉，这种屋面板保温性能好，但由于工厂内加工，当板长超过一定要求时，运输比较困难；聚氨酯屋面板横向搭接详图C：现场复合板——在施工现场铺设玻璃保温棉，屋面面板根据长度要求可以现场加工，这种屋面板保温性能好，整个屋面可以做到无搭接，运输方便。

HV-470复合板横断面详图3.按使用性能分A：屋面板——作为屋面板的一部分，主要起防水、保温隔热及承重的功能；HV-210复合板横断面详图B：墙面板——作为围护结构的一部分，主要起防水、抗风的功能；聚氨酯墙板纵向剖面详图C：楼承板——既可替代混凝土楼板底部受拉筋的使用，又可起至施工时对模板的作用。

经过滚压成型的钢板表面压纹使压型钢板与混凝土之间产生最大的机械结合力，同时配以楼承板的加劲肋，进一步增加了压型钢板在组合楼板体系中的承载作用。

压型钢板（彩钢板）型号及参数1.RSS820型压型板型号RSS820有效覆盖宽度（mm）820展开宽度（mm）1000板厚（mm）0.50.6截面惯性矩（cm4/m）22.6227.14截面抵抗矩（cm³/m）15.0618 2.YX18-76.2—836/1064型3.YX15-225-900型相关参数：压型钢板型号YX18-76.2-836（弧形）用途有效覆盖宽度（mm）836展开宽度（mm）1000板厚（mm）0.50.6屋面.墙面板截面惯性矩(cm4/m) 2.45 2.94截面抵抗矩(cm3/m) 2.573.07压型钢板型号YX15-225-900用途有效覆盖宽度（mm）900展开宽度（mm）1000板厚（mm）0.50.6屋面，墙面,内衬板截面惯性矩(cm4/m) 1.23 1.48截面抵抗矩(cm3/m)3.854.554.YX14-63.5-850（弧形）型压型钢板型号YX14-63.5-850有效覆盖宽度（mm）850展开宽度（mm）1000板厚（mm）0.50.60.8截面惯性矩(cm4/m) 1.84 2.25 3.04截面抵抗矩(cm3/m) 2.04 2.50 3.37 5.YX20-215-860型6.YX25-205-820型相关参数：压型钢板型号YX20-215-860(1075)用途有效覆盖宽度（mm）860/1075屋面，内衬，墙面板展开宽度（mm）1000/1200板厚（mm）0.50.60.8截面惯性矩(cm4/m)8.0110.7414.02截面抵抗矩(cm3/m) 3.625.927.98压型钢板型号YX25-205-820有效覆盖宽度（mm）820展开宽度（mm）1000板厚（mm）0.50.6截面惯性矩(cm4/m) 4.38 5.32截面抵抗矩(cm3/m)7.188.557.隐藏式屋面板YX25-205-820（揄弧）型8.YX25-205-1025型压型钢板型号YX25-205-820有效覆盖宽度（mm）820展开宽度（mm）1000板厚（mm）0.50.6截面惯性矩(cm4/m) 4.38 5.32截面抵抗矩(cm3/m)7.188.55压型钢板型号YX25-205-1025有效覆盖宽度（mm）1025展开宽度（mm）1200板厚（mm）0.50.6截面惯性矩(cm4/m) 4.38 5.32截面抵抗矩(cm3/m)7.188.55 9.YX25-210—840（1050）型压型钢板型号YX25-210-840（1050）有效覆盖宽度（mm）840/1050展开宽度（mm）1000/1200板厚（mm）0.50.6截面惯性矩(cm4/m) 4.44 5.38截面抵抗矩(cm3/m) 6.988.3110.YX28-207-828型压型钢板型号YX28-207-828用途有效覆盖宽度（mm）828展开宽度（mm）1000板厚（mm）0.50.6琉璃瓦面板截面惯性矩(cm4/m) 5.51 6.18截面抵抗矩(cm3/m) 3.93 4.711.YX35-125-750（V-125）型压型钢板型号YX35-125-750（V-125）12.隐藏式屋面板YX54-410-820型13.隐藏式屋面板YX66-470（U-470）型有效覆盖宽度（mm）750展开宽度（mm）1000板厚（mm）0.50.6截面惯性矩(cm4/m)10.6112.74截面抵抗矩(cm3/m) 6.127.33压型钢板型号YX54—410—820有效覆盖宽度（mm）800展开宽度（mm）1000板厚（mm）0.50.6截面惯性矩(cm4/m)22.6227.14截面抵抗矩(cm3/m)15.061814.隐藏式屋面板YX76-380-760型压型钢板型号YX66—470（U—470）有效覆盖宽度（mm）600展开宽度（mm）670板厚（m/m）0.50.6截面惯性矩(cm4/m)39.347.24截面抵抗矩(cm3/m)22.6227.21压型钢板型号YX76—380—760有效覆盖宽度（mm）760展开宽度（mm）1000板厚（mm）0.50.6截面惯性矩(cm4/m)39.0346.86截面抵抗矩(cm3/m)17.8921.42 15.YX25-248-992墙面板型优势：（1）固定螺钉半隐藏与于波槽中;（2）独特的波峰，使每个墙面在自然光下都可形成深浅不一的竖向阴影，为建筑缔造一个线条清晰，又充满轮廓美感的外观;（3）安装配以独特的尼龙头自攻钉，与墙面颜色协调一致。

1、压型钢板定义：彩色涂层钢板或镀锌钢板为原材、经辊压冷弯成型的建筑用维护板材。

2、基板及涂层彩色涂层钢板各项指标应符合GB/T12754的规定，建筑用彩色涂层钢板的厚度包括基材和涂层两部分，基材厚度范围为0.38～1.2mm，材质为热镀锌钢板，必要时可镀铝锌。

压型钢板用于建筑屋面或墙面时其厚度不宜小于0.4mm。

3、雨水管材质：热镀锌钢管、无缝钢管、PVC管、彩板管；上述管材均可用于钢板天沟；彩板天沟一般配合彩板管及PVC管使用。

4、压型钢板分类高波板：波高大于70mm的压型钢板；底波板：波高等于或小于70mm的压型钢板。

5、压型钢板纵向连接压型钢板纵向连接应位于檩条或墙梁处，两块板均应伸至支撑构件上，搭接长度：高波屋面板为350mm，屋面坡度小于等于10％的低波板为250mm，屋面坡度大于等于10％的底波面板为200mm；墙板为120mm；屋面搭接时，板缝间需通常设密封胶带。

6、夹心板定义夹心板指彩色涂层钢板面层及底板与保温芯材通过粘结剂复合而成的保温复合维护板材；根据其芯材的不同分为硬质聚氨酯夹心板、聚苯乙烯夹芯板、岩棉夹芯板。

夹心板的厚度为30～250mm，建筑围护通常采用夹芯板厚度范围为50～100mm，彩色钢板厚度为0.5mm、0.6mm；如条件容许，经过计算屋面板底板和墙板内侧墙也可采用0.4mm 厚彩色钢板。

夹心板屋面的纵向搭接应位于檩条处，两块板均应伸入支撑构件上，每块板支承长度大于等于50mm，为此搭接处应改为双檩条或一侧加焊通长焊通长角钢。

夹心板纵向搭接长度（面层彩色钢板）：屋面坡度大于等于200mm，屋面坡度小于等于10％时为250mm。

搭接部位均应设密封胶带。

连接方式通常为插入式。

其纵向连接较为不易，故插入式连接的墙板应避免纵向连接。

夹心板的横向连接为搭接，尺寸按具体板型决定。

夹心板墙面一般为插接，连接方向宜于主导方向一致。

7、自攻螺钉主要用于压型钢板、夹心板、异型板等于檩条、墙梁及钢支架连接。
