【彩钢板屋面节点】彩钢压型钢板图集1

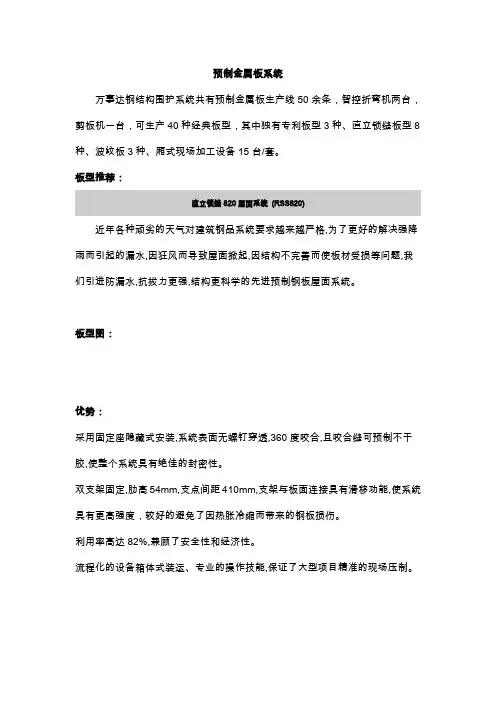

预制金属板系统万事达钢结构围护系统共有预制金属板生产线50余条，智控折弯机两台，剪板机一台，可生产40种经典板型，其中独有专利板型3种、直立锁缝板型8种、波纹板3种、厢式现场加工设备15台/套。

板型推荐：直立锁缝820屋面系统(RSS820)近年各种顽劣的天气对建筑钢品系统要求越来越严格,为了更好的解决强降雨而引起的漏水,因狂风而导致屋面掀起,因结构不完善而使板材受损等问题,我们引进防漏水,抗拔力更强,结构更科学的先进预制钢板屋面系统。

板型图：优势：采用固定座隐藏式安装,系统表面无螺钉穿透,360度咬合,且咬合缝可预制不干胶,使整个系统具有绝佳的封密性。

双支架固定,肋高54mm,支点间距410mm,支架与板面连接具有滑移功能,使系统具有更高强度，较好的避免了因热胀冷缩而带来的钢板损伤。

利用率高达82%,兼顾了安全性和经济性。

流程化的设备箱体式装运、专业的操作技能,保证了大型项目精准的现场压制。

相关参数：压型钢板型号RSS820有效覆盖宽度820（mm）展开宽度（mm）1000板厚（mm）0.5 0.6截面惯性矩22.62 27.14（cm4/m）截面抵抗矩15.06 18（cm3/m）隐藏式屋面板YX54-410-820相关参数压型钢板型号YX54-410-820有效覆盖宽度820（mm）展开宽度（mm）1000板厚（mm）0.5 0.6 截面惯性矩22.62 27.14（cm4/m）截面抵抗矩15.06 18（cm3/m）隐藏式屋面板YX76-380-760相关参数压型钢板型号YX76-380-760有效覆盖宽度760（mm）展开宽度（mm）1000板厚（mm）0.5 0.6 截面惯性矩39.03 46.86（cm4/m）截面抵抗矩17.89 21.42（cm3/m）隐藏式屋面板YX82-475(U-475)相关参数压型钢板型号YX82-475（U-475）有效覆盖宽度475（mm）展开宽度（mm）600板厚（mm）0.5 0.6截面惯性矩39.3 47.24（cm4/m）截面抵抗矩22.62 27.21（cm3/m）YX25-205-820(揄弧)相关参数压型钢板型号YX25-205-820有效覆盖宽度820（mm）展开宽度（mm）1000板厚（mm）0.5 0.6 截面惯性矩4.385.32（cm4/m）截面抵抗矩7.18 8.55（cm3/m）YX25-205-820相关参数：压型钢板型号YX25-205-820有效覆盖宽度820（mm）展开宽度（mm）1000板厚（mm）0.5 0.6 截面惯性矩4.385.32（cm4/m）截面抵抗矩7.18 8.55（cm3/m）YX25-205-1025相关参数压型钢板型号YX25-205-1025有效覆盖宽度1025（mm）展开宽度（mm）1200板厚（mm）0.5 0.6 截面惯性矩4.385.32（cm4/m）截面抵抗矩7.18 8.55（cm3/m）YX35-125-750（V-125）相关参数压型钢板型号YX35-125-750（V-125）有效覆盖宽度750（mm）展开宽度（mm）1000板厚（mm）0.5 0.6 截面惯性矩10.61 12.74（cm 4/m ） 截面抵抗矩（cm3/m ）6.127.33YX35-247.5-990相关参数 压型钢板型号 YX35-247.5-990用途有效覆盖宽度（mm ） 990展开宽度（mm ） 1200板厚（mm ） 0.50.6屋面、墙面板截面惯性矩（cm 4/m ） 9.611.56截面抵抗矩（cm3/m ）8.910.6YX25-210-840相关参数： 压型钢板型号 YX25-210-840用途有效覆盖宽度（mm ） 840展开宽度（mm ） 1000板厚（mm ）0.50.6屋面、墙面板截面惯性矩（cm 4/m ） 4.445.38截面抵抗矩（cm3/m ）6.988.31YX14-63.5-825（弧形）相关参数： 压型钢板型号 YX14-63.5-825（弧形）用途有效覆盖宽度（mm ） 825展开宽度（mm ） 1000板厚（mm ） 0.50.6屋面、墙面板截面惯性矩（cm 4/m ） 2.452.94截面抵抗矩（cm3/m ）2.573.07YX18-76.2-836（弧形）相关参数： 压型钢板型号 YX18-76.2-836（弧形）用途有效覆盖宽度（mm ） 836展开宽度（mm ）1000板厚（mm ） 0.5 0.6屋面、墙面板截面惯性矩（cm 4/m ） 2.452.94截面抵抗矩（cm3/m ）2.573.07YX10-125-875相关参数： 压型钢板型号 YX10-125-875用途有效覆盖宽度（mm ） 875展开宽度（mm ） 1000板厚（mm ） 0.50.6屋面、墙面、内衬板截面惯性矩（cm 4/m ）0.841.01截面抵抗矩（cm3/m ）3.323.91YX15-225-900相关参数： 压型钢板型号 YX15-225-900用途有效覆盖宽度（mm ）900展开宽度（mm ） 1000板厚（mm ） 0.50.6屋面、墙面、内衬板截面惯性矩（cm 4/m ）1.231.48截面抵抗矩（cm3/m ）3.854.55YX28-207-828相关参数： 压型钢板型号 YX28-207-828用途有效覆盖宽度（mm ） 828展开宽度（mm ） 1000板厚（mm ） 0.50.6琉璃瓦面板截面惯性矩（cm 4/m ） 5.516.18截面抵抗矩（cm3/m ）3.934.7。

屋面压型钢板安装技术交底记录表工艺流程：固定第一排暗扣固定座→固定第一张压型板→安装下一排暗扣固定座及压型板→检查压型板公母肋是否正确扣合→按以上程序铺设后续屋面压型板。

铺设方向：铺设屋面压型板时，A轴线向G轴线依次铺设，按本地风向条件顺年最大频率风向横向搭接，从离风最远的一端开始铺设即由12轴线向1轴线铺设，以避免刮风时冷空气灌入室内。

3）安装方法第一步:拉线安装第一排特制暗扣固定座，每个暗扣固定座采用两个固定件固定在檩条支撑面上，每个支撑面设置一个暗扣座。

施工时根据定位放线，准确固定好第一排暗扣座，确保第一张压型板位置的准确无误。

暗扣座的形状是不对称的，在联锁肋拱直立边有一短的朝下弯曲边，固定时应注意方向。

第二步：将第一张屋面压型板，依照与天沟正交的方向，排放在已固定好的暗扣座上，并按设计要求准确量好压型板伸入天沟内长度为200mm，固定时先将中间肋对准暗扣的弯角，从中间向两端方向用脚肋或胶锤将中间肋及母肋依次扣合在暗扣上，并检查是否完全啮合。

第三步：挨紧第一张屋面压型板按相同方向放好第二排暗扣定座，使暗扣座的联锁肋拱直立边啮合于已安装好的压型板的公肋上，然后固定暗扣座第四步：将第二张压型板放在第二排暗扣座上，中心肋对准暗扣座的中心肋直立边上，将其母肋扣合在第一张板的公肋上，公肋上每隔30mm设有一个倒榫头，以增加压型板扣合的紧密程度，所以扣合时必须注意要扣到位。

为了达到完全啮合，重叠在下面的母肋的凸肩必须搭接公肋的凹肩，当沿着母肋的凸肩被嵌入公肋的凹肩时，就听到清晰的“咔嗒”声。

第五步：用同样的方法安装后面的屋面压型板，安装时注意连接要可靠、紧固，并随时检查屋面压型板边沿在天沟处成一条直线，以及上下安装位置控制线。

如果是后一块完整的压型板与遮檐板或女儿墙之间的距离大于半块压型板的宽度时，可以沿纵向切割压型板，保留完整的中心肋，并将压型板与一整列暗扣座完全啮合；如果最后一块压型板与遮檐板或女儿墙之间的距离小于半块压型板的宽度时，可以用盖板或收边板覆盖这段空隙，在这种情况下，要将暗扣座切存一半，以保护最后一块压型板的公肋。

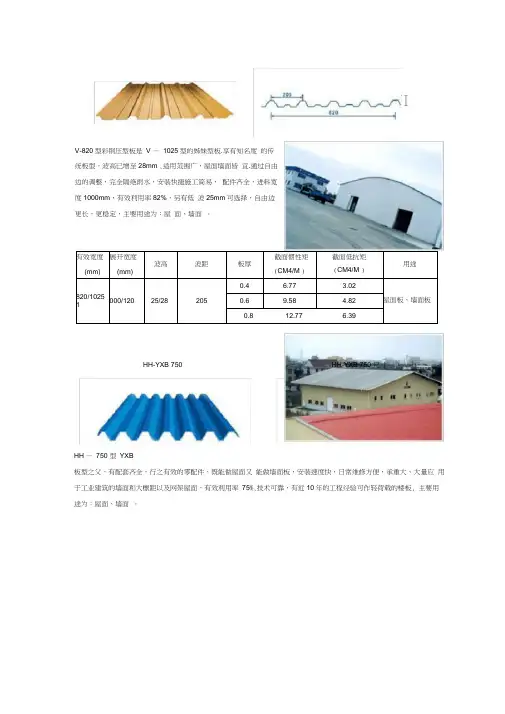

V-820型彩钢压型板是V —1025型的姊妹型板.享有知名度的传统板型，波高已增至28mm ,适用范围广，屋面墙面皆宜.通过自由边的调整，完全隔绝雨水，安装快捷施工简易，配件齐全，进料宽度1000mm，有效利用率82%，另有低波25mm可选择，自由边更长，更稳定，主要用途为：屋面、墙面。

有效宽度(mm)展开宽度(mm)波高波距板厚截面惯性矩(CM4/M )截面低抗矩(CM4/M )用途820/10251000/12025/282050.4 6.77 3.02屋面板、墙面板0.69.58 4.820.8 12.77 6.39HH —750 型YXB板型之父，有配套齐全，行之有效的零配件、既能做屋面又能做墙面板，安装速度快，日常维修方便，承重大、大量应用于工业建筑的墙面和大檩距以及网架屋面，有效利用率75%,技术可靠，有近10年的工程经验可作轻荷载的楼板, 主要用途为：屋面、墙面。

I fHH-YXB 750 HH-YXB 750 尺寸有效宽度(mm)展开宽度(mm)波高波距板厚截面惯性矩(CM4/M )截面低抗矩(CM4/M )用途7501000351350.410.44 5.08屋面板、墙面板0.613.857.480.818.8310.00外观克隆于美国VARCOPRUDEN 板型，具备美国华普公司所推荐的所有特点.适用于屋面和墙面，绝对不是一般的板型，超高强度防风雨性能极好•有关力学数据是HH-YXB 840型的1. 1倍，檩距是1 . 15倍.展开宽度1000mm利用率80 %.HH-YXB 840型彩钢压型板，外型美观，厚实，B角大于52° 符合上海轻钢规范，可作层面板，墙面板。

安装快捷方便，施工简易，优势显赫，由于板型特殊处理，强度高，抗风和积雪荷载强，有效利用率高达84 %。

通过自由边的调整，完全隔绝雨水，具有抗毛细水设置，安装可靠，施工简单，配件齐全，进料宽度1000mm，有效利用率84%有效宽度(mm)展开宽度(mm)波高波距板厚截面惯性矩(CM4/M )截面低抗矩(CM4/M )用途8401000352800.47.62 3.27屋面板0.610.27 5.420.813.897.19HH-YXB 800HH-YXB 840HH-YXB 850型彩钢压型板，外型美观，厚实，符合上海轻钢规范，可作层面板，墙面板。

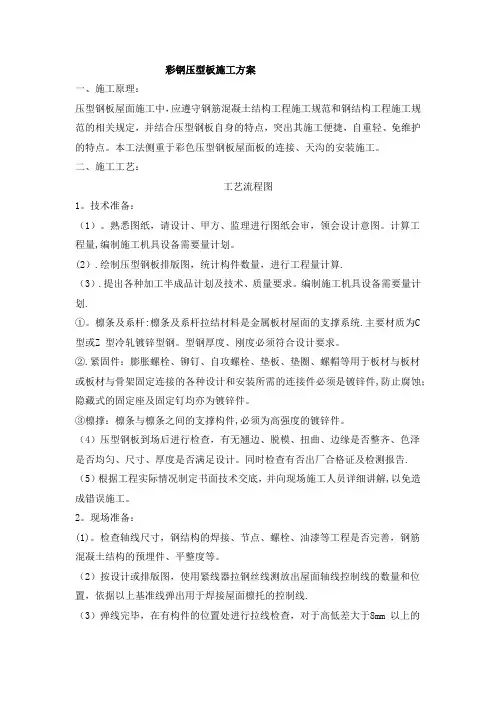

彩钢压型板施工方案一、施工原理：压型钢板屋面施工中，应遵守钢筋混凝土结构工程施工规范和钢结构工程施工规范的相关规定，并结合压型钢板自身的特点，突出其施工便捷，自重轻、免维护的特点。

本工法侧重于彩色压型钢板屋面板的连接、天沟的安装施工。

二、施工工艺：工艺流程图1。

技术准备：（1）。

熟悉图纸，请设计、甲方、监理进行图纸会审，领会设计意图。

计算工程量,编制施工机具设备需要量计划。

(2）.绘制压型钢板排版图，统计构件数量，进行工程量计算.（3）.提出各种加工半成品计划及技术、质量要求。

编制施工机具设备需要量计划.①。

檩条及系杆:檩条及系杆拉结材料是金属板材屋面的支撑系统.主要材质为C 型或Z 型冷轧镀锌型钢。

型钢厚度、刚度必须符合设计要求。

②.紧固件：膨胀螺栓、铆钉、自攻螺栓、垫板、垫圈、螺帽等用于板材与板材或板材与骨架固定连接的各种设计和安装所需的连接件必须是镀锌件,防止腐蚀；隐藏式的固定座及固定钉均亦为镀锌件。

③檩撑：檩条与檩条之间的支撑构件,必须为高强度的镀锌件。

（4）压型钢板到场后进行检查，有无翘边、脱模、扭曲、边缘是否整齐、色泽是否均匀、尺寸、厚度是否满足设计。

同时检查有否出厂合格证及检测报告. （5）根据工程实际情况制定书面技术交底，并向现场施工人员详细讲解,以免造成错误施工。

2。

现场准备：(1)。

检查轴线尺寸，钢结构的焊接、节点、螺栓、油漆等工程是否完善，钢筋混凝土结构的预埋件、平整度等。

（2）按设计或排版图，使用紧线器拉钢丝线测放出屋面轴线控制线的数量和位置，依据以上基准线弹出用于焊接屋面檩托的控制线.（3）弹线完毕，在有构件的位置处进行拉线检查，对于高低差大于8mm 以上的点进行处理。

钢结构的高低差用钢垫或橡胶垫进行处理，砼结构的高低差可视具体情况，进行垫、削处理。

（4）如果钢结构或钢筋混凝土基层标高严重偏差，同时又限于成本或其它客观原因无法调整，则必须根据偏差情况严重程度采取统一标高进行垫高或逐步起坡的方式消除偏差。

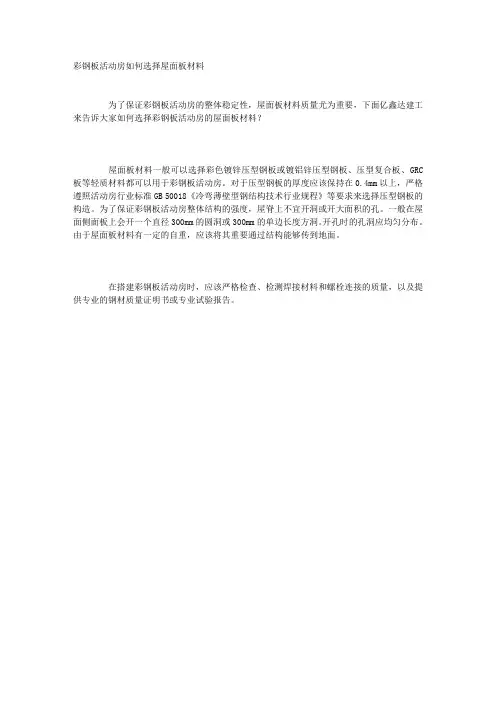

彩钢板活动房如何选择屋面板材料
为了保证彩钢板活动房的整体稳定性，屋面板材料质量尤为重要，下面亿鑫达建工来告诉大家如何选择彩钢板活动房的屋面板材料？
屋面板材料一般可以选择彩色镀锌压型钢板或镀铝锌压型钢板、压型复合板、GRC 板等轻质材料都可以用于彩钢板活动房。

对于压型钢板的厚度应该保持在0.4mm以上，严格遵照活动房行业标准GB 50018《冷弯薄壁型钢结构技术行业规程》等要求来选择压型钢板的构造。

为了保证彩钢板活动房整体结构的强度，屋脊上不宜开洞或开大面积的孔。

一般在屋面侧面板上会开一个直径300mm的圆洞或300mm的单边长度方洞。

开孔时的孔洞应均匀分布。

由于屋面板材料有一定的自重，应该将其重要通过结构能够传到地面。

在搭建彩钢板活动房时，应该严格检查、检测焊接材料和螺栓连接的质量，以及提供专业的钢材质量证明书或专业试验报告。

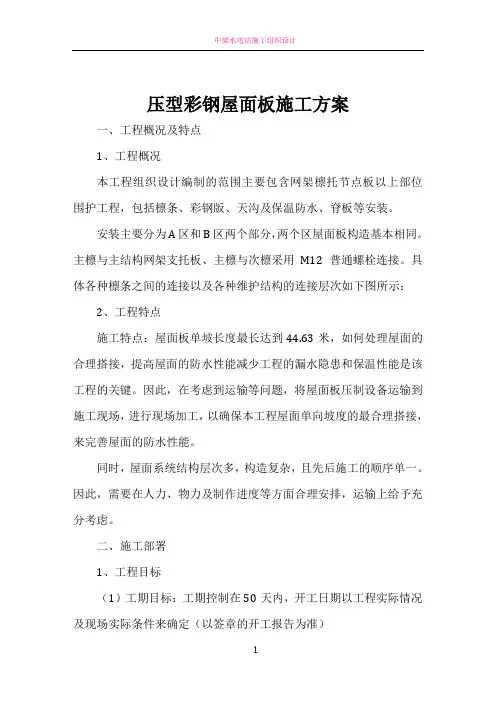

压型彩钢屋面板施工方案一、工程概况及特点1、工程概况本工程组织设计编制的范围主要包含网架檩托节点板以上部位围护工程，包括檩条、彩钢版、天沟及保温防水、脊板等安装。

安装主要分为A区和B区两个部分，两个区屋面板构造基本相同。

主檩与主结构网架支托板、主檩与次檩采用M12普通螺栓连接。

具体各种檩条之间的连接以及各种维护结构的连接层次如下图所示：2、工程特点施工特点：屋面板单坡长度最长达到44.63米，如何处理屋面的合理搭接，提高屋面的防水性能减少工程的漏水隐患和保温性能是该工程的关键。

因此，在考虑到运输等问题，将屋面板压制设备运输到施工现场，进行现场加工，以确保本工程屋面单向坡度的最合理搭接，来完善屋面的防水性能。

同时，屋面系统结构层次多，构造复杂，且先后施工的顺序单一。

因此，需要在人力、物力及制作进度等方面合理安排，运输上给予充分考虑。

二、施工部署1、工程目标（1）工期目标：工期控制在50天内，开工日期以工程实际情况及现场实际条件来确定（以签章的开工报告为准）（2）质量目标：合格（3）安全文明目标：杜绝因工伤亡、重伤和重大机械设备事故，施工现场无火灾事故，文明施工，服从现场文明方面的管理。

2、施工总体安排先进行制丝车间的施工，具体屋面系统的安装顺序为：主檩条——次檩条——屋面底层板——钢丝——W38防潮贴面及50㎜厚保温棉——Z型次檩条——75㎜厚保温棉——屋面板支座安装（含绝缘条）——屋面上层板安装檩条安装工艺流程：钢结构偏差测量及调整——檩条的安装——标高调整（1）檩条安装方法：采用主檩、双次檩结构，第一道次檩通过在主檩条上设置檩托板用螺栓与主檩条连接。

安装顺序为由屋面低处向屋中心施工。

在屋面施工前进行钢结构偏差的测量，根据测量数据加工主、次檩檩托，根据次檩条的长度确定檩托板位置并编号。

在檩托安装时根据已测设的位置将不同高度的檩托对号入座。

檩托在就位后与主檩条进行焊接，焊脚高度不小于6㎜，并进行围焊，在清除焊渣后进行防腐处理。

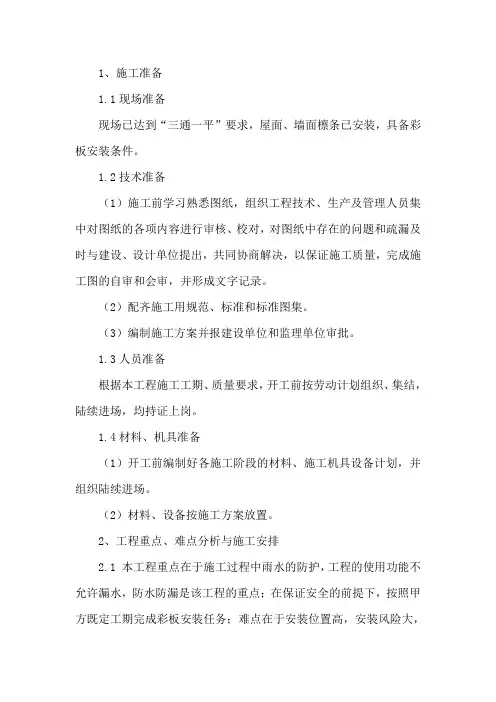

1、施工准备1.1现场准备现场已达到“三通一平”要求，屋面、墙面檩条已安装，具备彩板安装条件。

1.2技术准备（1）施工前学习熟悉图纸，组织工程技术、生产及管理人员集中对图纸的各项内容进行审核、校对，对图纸中存在的问题和疏漏及时与建设、设计单位提出，共同协商解决，以保证施工质量，完成施工图的自审和会审，并形成文字记录。

（2）配齐施工用规范、标准和标准图集。

（3）编制施工方案并报建设单位和监理单位审批。

1.3人员准备根据本工程施工工期、质量要求，开工前按劳动计划组织、集结，陆续进场，均持证上岗。

1.4材料、机具准备（1）开工前编制好各施工阶段的材料、施工机具设备计划，并组织陆续进场。

（2）材料、设备按施工方案放置。

2、工程重点、难点分析与施工安排2.1 本工程重点在于施工过程中雨水的防护，工程的使用功能不允许漏水，防水防漏是该工程的重点；在保证安全的前提下，按照甲方既定工期完成彩板安装任务；难点在于安装位置高，安装风险大，交叉作业多，须多方协调。

2.2 安装工艺流程彩板排板测量→材料计划、采购→材料进场验收→屋面彩板安装→墙面彩板安装→包口、包角→细部工程3、主要施工方法3.1检查檩条施工质应符合下面要求：（1）檩条支座的间距不大于±5mm ；（2）檩条侧弯矢高不大于L/1000，且不大于±5mm；（3）檩条间的水平距离的误差不大于±5mm；（4）檩条挠曲矢高，不大于L/1000，且不大于10mm；（5）檩条间的高低不平行度不大于10mm。

3.2 施工基本工序如图3.3屋面板的铺设：（1）屋面板采用机器直接压制成型，一次到施工位置，减少搭接缝及搬运磕碰，保证施工质量。

（2）屋面板在铺设前首先检验其规格、防水性等，符合国家现行标准，并具有产品质量合格证且符合图纸的要求。

安装所需的自攻丝、拉铆钉等配件满足使用要求。

（3）屋面及围护铺设工艺流程钢结构主体检验→屋面及围护钢檩条固定→屋面铺设彩板→开口处处理→周边处理→局部防水处理。

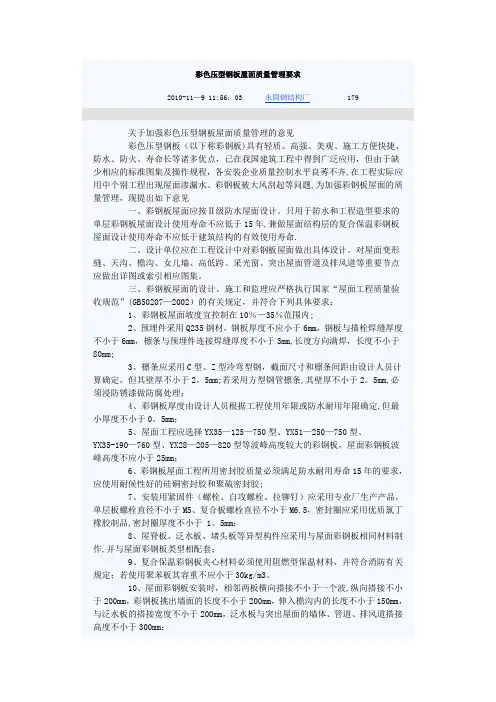

彩色压型钢板屋面质量管理要求2010-11—9 11:56：03 永固钢结构厂179关于加强彩色压型钢板屋面质量管理的意见彩色压型钢板（以下称彩钢板)具有轻质、高强、美观、施工方便快捷、防水、防火、寿命长等诸多优点，已在我国建筑工程中得到广泛应用，但由于缺少相应的标准图集及操作规程，各安装企业质量控制水平良莠不齐,在工程实际应用中个别工程出现屋面渗漏水、彩钢板被大风刮起等问题,为加强彩钢板屋面的质量管理，现提出如下意见一、彩钢板屋面应按Ⅱ级防水屋面设计。

只用于防水和工程造型要求的单层彩钢板屋面设计使用寿命不应低于15年,兼做屋面结构层的复合保温彩钢板屋面设计使用寿命不应低于建筑结构的有效使用寿命.二、设计单位应在工程设计中对彩钢板屋面做出具体设计。

对屋面变形缝、天沟、檐沟、女儿墙、高低跨、采光窗、突出屋面管道及排风道等重要节点应做出详图或索引相应图集。

三、彩钢板屋面的设计、施工和监理应严格执行国家“屋面工程质量验收规范”(GB50207—2002）的有关规定，并符合下列具体要求：1、彩钢板屋面坡度宜控制在10％—35％范围内;2、预埋件采用Q235钢材，钢板厚度不应小于6mm，钢板与描栓焊缝厚度不小于6mm，檩条与预埋件连接焊缝厚度不小于3mm,长度方向满焊，长度不小于80mm;3、檩条应采用C型、Z型冷弯型钢，截面尺寸和檩条间距由设计人员计算确定，但其壁厚不小于2。

5mm;若采用方型钢管檩条,其壁厚不小于2。

5mm,必须浸防锈漆做防腐处理；4、彩钢板厚度由设计人员根据工程使用年限或防水耐用年限确定,但最小厚度不小于0。

5mm；5、屋面工程应选择YX35—125—750型、YX51—250—750型、YX35-190—760型、YX28—205—820型等波峰高度较大的彩钢板，屋面彩钢板波峰高度不应小于25mm；6、彩钢板屋面工程所用密封胶质量必须满足防水耐用寿命15年的要求，应使用耐候性好的硅硐密封胶和聚硫密封胶;7、安装用紧固件（螺栓、自攻螺栓、拉铆钉）应采用专业厂生产产品，单层板螺栓直径不小于M5、复合板螺栓直径不小于M6.5，密封圈应采用优质氯丁橡胶制品,密封圈厚度不小于 1。

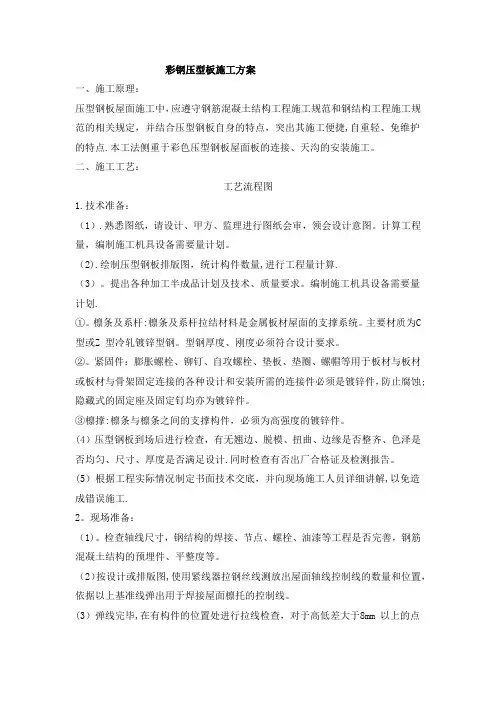

彩钢压型板施工方案一、施工原理：压型钢板屋面施工中，应遵守钢筋混凝土结构工程施工规范和钢结构工程施工规范的相关规定，并结合压型钢板自身的特点，突出其施工便捷,自重轻、免维护的特点.本工法侧重于彩色压型钢板屋面板的连接、天沟的安装施工。

二、施工工艺：工艺流程图1.技术准备：（1）.熟悉图纸，请设计、甲方、监理进行图纸会审，领会设计意图。

计算工程量，编制施工机具设备需要量计划。

（2).绘制压型钢板排版图，统计构件数量,进行工程量计算.（3）。

提出各种加工半成品计划及技术、质量要求。

编制施工机具设备需要量计划.①。

檩条及系杆:檩条及系杆拉结材料是金属板材屋面的支撑系统。

主要材质为C 型或Z 型冷轧镀锌型钢。

型钢厚度、刚度必须符合设计要求。

②。

紧固件：膨胀螺栓、铆钉、自攻螺栓、垫板、垫圈、螺帽等用于板材与板材或板材与骨架固定连接的各种设计和安装所需的连接件必须是镀锌件，防止腐蚀;隐藏式的固定座及固定钉均亦为镀锌件。

③檩撑:檩条与檩条之间的支撑构件，必须为高强度的镀锌件。

(4）压型钢板到场后进行检查，有无翘边、脱模、扭曲、边缘是否整齐、色泽是否均匀、尺寸、厚度是否满足设计.同时检查有否出厂合格证及检测报告。

(5）根据工程实际情况制定书面技术交底，并向现场施工人员详细讲解,以免造成错误施工.2。

现场准备：（1)。

检查轴线尺寸，钢结构的焊接、节点、螺栓、油漆等工程是否完善，钢筋混凝土结构的预埋件、平整度等。

（2）按设计或排版图,使用紧线器拉钢丝线测放出屋面轴线控制线的数量和位置，依据以上基准线弹出用于焊接屋面檩托的控制线。

(3）弹线完毕,在有构件的位置处进行拉线检查，对于高低差大于8mm 以上的点进行处理。

钢结构的高低差用钢垫或橡胶垫进行处理，砼结构的高低差可视具体情况,进行垫、削处理。

（4）如果钢结构或钢筋混凝土基层标高严重偏差，同时又限于成本或其它客观原因无法调整，则必须根据偏差情况严重程度采取统一标高进行垫高或逐步起坡的方式消除偏差。
