彩钢板型号尺寸

V-820型彩钢压型板是V —1025型的姊妹型板.享有知名度的传统板型，波高已增至28mm ,适用范围广，屋面墙面皆宜.通过自由边的调整，完全隔绝雨水，安装快捷施工简易，配件齐全，进料宽度1000mm，有效利用率82%，另有低波25mm可选择，自由边更长，更稳定，主要用途为：屋面、墙面。

有效宽度(mm)展开宽度(mm)波高波距板厚截面惯性矩(CM4/M )截面低抗矩(CM4/M )用途820/10251000/12025/282050.4 6.77 3.02屋面板、墙面板0.69.58 4.820.8 12.77 6.39HH —750 型YXB板型之父，有配套齐全，行之有效的零配件、既能做屋面又能做墙面板，安装速度快，日常维修方便，承重大、大量应用于工业建筑的墙面和大檩距以及网架屋面，有效利用率75%,技术可靠，有近10年的工程经验可作轻荷载的楼板, 主要用途为：屋面、墙面。

I fHH-YXB 750 HH-YXB 750 尺寸有效宽度(mm)展开宽度(mm)波高波距板厚截面惯性矩(CM4/M )截面低抗矩(CM4/M )用途7501000351350.410.44 5.08屋面板、墙面板0.613.857.480.818.8310.00外观克隆于美国VARCOPRUDEN 板型，具备美国华普公司所推荐的所有特点.适用于屋面和墙面，绝对不是一般的板型，超高强度防风雨性能极好•有关力学数据是HH-YXB 840型的1. 1倍，檩距是1 . 15倍.展开宽度1000mm利用率80 %.HH-YXB 840型彩钢压型板，外型美观，厚实，B角大于52° 符合上海轻钢规范，可作层面板，墙面板。

安装快捷方便，施工简易，优势显赫，由于板型特殊处理，强度高，抗风和积雪荷载强，有效利用率高达84 %。

通过自由边的调整，完全隔绝雨水，具有抗毛细水设置，安装可靠，施工简单，配件齐全，进料宽度1000mm，有效利用率84%有效宽度(mm)展开宽度(mm)波高波距板厚截面惯性矩(CM4/M )截面低抗矩(CM4/M )用途8401000352800.47.62 3.27屋面板0.610.27 5.420.813.897.19HH-YXB 800HH-YXB 840HH-YXB 850型彩钢压型板，外型美观，厚实，符合上海轻钢规范，可作层面板，墙面板。

彩钢板的基板有哪些类型

彩钢板的基板有哪些类型彩钢板又称彩色涂层钢板，是指彩涂钢板，彩涂钢板是一种带有有机涂层的钢板。

我国在彩钢行业的发展近几年速度很快，但由于我国的《彩钢出产标准》和《彩钢质量标准》由于不统一，给客户在应用中添加了不少的工作坚苦，目前亚洲地区范围对彩钢的质量尚没有统一的标准。

彩钢板的前身就是：热镀锌钢板、热镀铝锌钢板、或者是铝板以及冷轧板，以上钢板的品类是彩钢板的基板，也就是说没有涂漆、烤漆的钢板基板，以上的钢板都有自己的优点以及使用机能。

1) 热镀锌钢板：本基板有杰出的冲击机能以及杰出的延长率以及屈服值，这一类出产的彩钢板在：建筑、扮饰、等行业应用获患上很好的评价。

2) 热镀铝锌钢板：本基板的工艺与热镀锌钢板的工艺基本神肖酷似，区分就在于外貌的锌曾含量成分不同样，外貌锌华征象也有很大的区分，其它方面基本有无差距,耐候性以及寿命优于镀锌钢板。

3) 铝板：铝板占的最佳上风就是特殊行业用，因为本身价格很高在以是就唯独成本也是一笔不小的开支，以是只有特别行业选择：制冷、保暖、杀毒、杀菌等等行业。

冲击机能：优良，可以有形、无形的冲击、折弯。

4) 冷轧板：冷轧板是没有退火的的钢板，也是镀锌钢板、镀铝锌钢板的前身。

本钢板冲击机能很低，材质硬度很高，屈服值以及延长率很低，焊接机能杰出。

彩色压型钢板主打新型屋面防水材料市场目前的硬质发泡聚氨酯用于屋面工程中，既可起防水作用也可起保温作用。

在所有的建筑保温材料中，发泡聚氨酯是导热系数最低的材料之一。

其中彩色压型钢板(彩钢压型板)成为主打新型屋面防水材料市场的主流产品。

彩色压型钢板又称彩钢板或彩钢压型板，彩色压型钢板在工厂或施工现场压制成型，所用的钢板为带钢预涂产品，在高速连续机组上经化学预处理、初涂、精涂等工艺制作而成。

涂装质量比单件喷涂或刷涂的成型金属表面质量更均匀、稳定。

彩色涂层钢板具有优异的装饰性、成型性、抗腐蚀性，涂层附着力强，可长期保持色泽鲜艳。

其性能特点是：质轻；寿命长，使用期为15~30年；施工效率高，与传统结构相比，能缩短工期20％；色彩选择范围广；断面合理，可充分利用钢板强度，具有较好的强度和刚度；耐热性好，在120℃烘箱中连续加热96h，涂层光泽、颜色无明显变化；耐低温性好，在-54℃低温放置24h后涂层弯曲、抗冲击性能无明显变化；钢板在涂层不划伤的情况下，使用寿命可达15~30年。

彩钢板知识

一、彩钢板彩色涂层钢板是一种复合材料、它是以冷轧钢板，电镀锌钢板或热钢板为基板经过表面膜脂，磷化，铬酸盐自理后，涂上有机涂料经烘烤而制成的产品，它兼材料良好的装饰性，耐磨蚀性。

用于建筑行业的彩钢板一般选用以热镀锌钢板为基板的彩涂板，它具有较强的耐腐蚀性能。

板的正面由外到内为：精涂层（正面漆）—初涂层（底漆）—化学转化层镀锌层冷轧板。

板的反面由外到内为：精涂层（反面漆）—初涂层（底漆）—化学转化层镀锌层冷轧板。

二、压型钢板彩色涂层钢板经过连接辊式冷弯成型机组，滚压而成的产品，可用作建筑物的屋面板，墙面及装饰板。

我公司能加工的各种压型钢板规格分别介绍如下：1、HXY——750（V-125）展开宽度：1000mm有效宽度：750mm波高：35mm主要用作屋面板2、HXY——820展开宽度：1000mm有效宽度：820mm波高：24mm主要用作墙面板3、HXY——980展开宽度：1200mm有效宽度：980mm波高：30mm主要用作屋面内层板，墙面内外板，坡度比较大的屋面外层板。

4、HXY——407展开宽度：600mm有效宽度：407mm波高：41mm主要用作屋面板三、围护系统的计算1、压型钢板的计算A、板数量的计算N=L/BN——板的单排数量L——屋面或墙面的长度B——压型钢板的有效宽度B、板长度的计算板长度的计算要分两种情况考虑：一种是通长屋面，一种是屋面需纵向搭节的屋面。

①通长屋面：板长度等于屋面长度减去50mm，再加上伸进天沟内长度，一般取100-150mm。

②有搭节屋面：通长屋面板长度加上板搭接长度，一般取150-200mm。

2、泛水收边板的估算泛水收边板一般用与屋面板或墙面板相同的材料制作。

一般建筑有以下部位需装泛水边板：屋脊、山墙内、山墙顶、窗上、窗下、砖墙顶、内包角、外包角、通网器处、采光板外。

泛水收边板展开宽度与不同的屋面板，墙面板及墙梁和檩条有关，具体尺寸一般就在设计以后才能确定。

但在报价和做方案时可以初步估算。

压型钢板尺寸规格

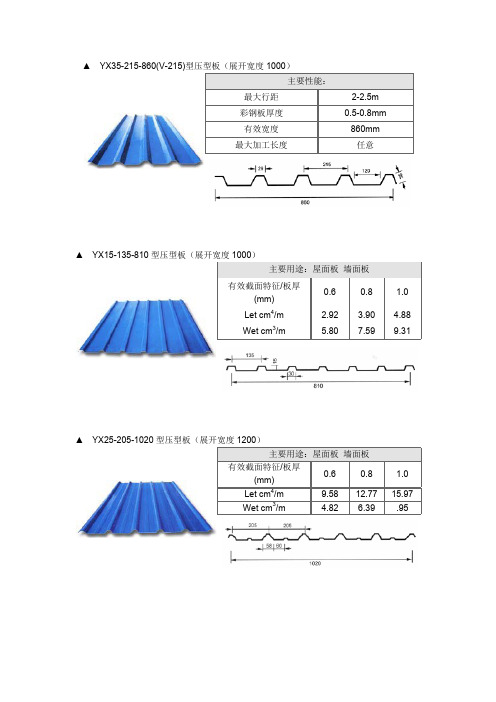

▲YX35-215-860(V-215)型压型板（展开宽度1000）主要性能：最大行距2-2.5m彩钢板厚度0.5-0.8mm有效宽度860mm最大加工长度任意▲YX15-135-810型压型板（展开宽度1000）主要用途：屋面板墙面板有效截面特征/板厚(mm)0.6 0.8 1.0Let cm4/m 2.92 3.90 4.88Wet cm3/m 5.80 7.59 9.31▲YX25-205-1020型压型板（展开宽度1200）主要用途：屋面板墙面板有效截面特征/板厚(mm) 0.6 0.8 1.0Let cm4/m 9.58 12.77 15.97 Wet cm3/m 4.82 6.39 .95▲YX25-210-840型压型板（展开宽度1000）主要用途：屋面板墙面板有效截面特征/板厚(mm) 0.6 0.8 1.0Let cm4/m 9.58 12.77 15.97Wet cm3/m 4.82 6.39 7.95▲YX23-215-860型压型板（展开宽度1000）▲YX18-78-920型压型板（展开宽度1000）主要性能：最大行距 1.8-2.0m彩钢板厚度0.5-0.8mm有效宽度920mm最大加工长度任意▲YX28-205-820型压型板（展开宽度1000）主要用途：屋面板墙面板有效截面特征/板厚0.6 0.8 1.0(mm)Let cm4/m 33.1744.23 56.21Wet cm3/m 10.9414.50 18.28▲YX15-225-900(U-900)型压型板（展开宽度1000）主要性能：最大行距 1.5-2.0m彩钢板厚度0.5-0.8mm有效宽度900mm最大加工长度任意▲YX2-84-980型压型板（展开宽度1000）主要性能：最大行距 1.5-2.0m彩钢板厚度0.5-0.8mm有效宽度980mm最大加工长度任意▲YX35-125-750型压型板（展开宽度1000）主要性能：最大行距 2.5-3.0m彩钢板厚度0.5-0.8mm有效宽度750mm最大加工长度任意▲YX35-410-820型压型板（展开宽度1000）▲YX51-360型板(隐藏式角驰II型)（展开宽度500）主要用途：屋面板墙面板有效截面特征/板厚(mm)0.6 0.8 1.2Let cm4/m 37.5950.13 75.19Wet cm3/m 12.6716.89 25.34▲YX38-495-990型压型板（展开宽度1200）主要性能：最大行距 2.5-3.0m彩钢板厚度0.5-0.8mm有效宽度990mm最大加工长度任意▲YX51-380-760型板(角驰III型)(展开宽度1000)主要用途：隐藏式屋面板有效截面特征/板厚0.6 0.8 1.0Let cm4/m 37.2749.69 62.11Wet cm3/m 12.2916.39 20.48。

压型钢板

3、彩钢板的钢板厚度：0.426mm、0.476mm、0.50mm、0.60mm
4：聚苯乙烯密度≥18kg/m3
5、导热系数：0.041w/m.k
6、燃烧性能：B1级（难燃Βιβλιοθήκη ） 7,最高使用温度 100
墙面板：AZ185热浸镀铝锌钢板
彩钢板镀层含重量：镀铝锌量≥180g/m2（正反面）
有机涂层：选用PVDF氟碳-聚酯涂覆系统
油漆涂覆：外板正面20um厚氟碳面漆, 5um厚环氧底漆
背面20um厚聚酯面漆，5um厚环氧底漆
内板正面15um厚聚酯面漆, 5um厚环氧底漆
背面5um厚聚酯面漆，5um厚环氧底漆
外围护结构的彩塑金属压型钢板选用AZ185热浸镀铝锌钢板。彩钢板的基材厚度应满足强度和挠度要求。其钢板总厚度应能满足设计和使用要求。
墙面外层板采用G550高强彩色镀铝锌钢板，基板厚度不小于0.60mm。内层板选用高强镀铝锌钢板，基板厚度不小于0.50mm。其厚度误差为±0.02mm。墙面保温材料为超细玻璃丝棉。
彩钢板板厚（基板）：外板≥0.6
聚苯乙烯彩钢板夹芯板是由内外两层彩色涂层钢板作面层，通过自动复合成型机，在钢板上涂刷粘合胶水，同时在板两侧嵌入薄壁槽钢，经加压、落料而成板材。
1、机制板规格：L×1150×50mm、L×1150×75mm、L×1150×100mm
2、彩钢板手工板规格：L×985×50

12种彩钢板板型

0.5 1 CSS5 0.6 0.8 0.5 2 WS-600 0.6 0.8 0.4 3 WS-730 0.5 0.6 0.5 WS-730B 0.6 0.8 0.4 4 WS-820 0.5 0.6 0.5 5 WS-600 0.6 0.8 0.4 6 WS-900 0.5 0.6 0.6
彩板收边螺栓隐藏（一个波峰屋面外板式360o咬使用一个可滑动固定合座）彩板收边螺栓隐藏（一个波峰屋面外板式一个固定座）螺栓隐藏使用彩板收边（一个波屋面外板式360o咬峰使用一个合固定座）螺栓隐藏彩板收边（一个有效屋面外板式270o咬宽度使用一合个固定座）螺栓隐藏彩板收边（一个有效屋面外板式270o咬宽度使用一合个固定座）
0.4 9 WS-1085 0.5 0.6 0.8 10 WS-305 1 1.2 0.5 11 WS-778 0.6 0.8 0.5 12 WS-1000 0.6 0.8
墙面内板螺栓暴露使用彩板收、屋面内式、可正边板反面成型
Q345
Q345
Q950
Q345
35mm
0.8 0.4 8 WS-1050 0.5 0.6
17.28 1.87 2.33 2.81
14.21 4.89 6.03 7.15
7.5 1.281 1.59 1.91
1219 1200 1200 1200
8.06 适用各种烤漆 3.59 18mm 4.49 5.38

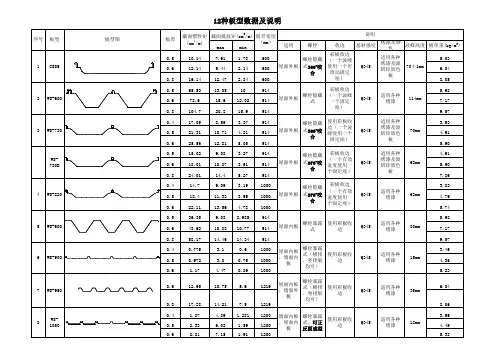

12种板型数据及说明
序号板型板型图板厚截面惯性矩截面抵抗矩(cm3/m) 展开宽度（mm） (cm4/m) max min 10.14 12.14 16.14 65.53 78.6 104.7 17.05 21.31 25.56 15.02 18.01 24.01 14.7 18.4 22.11 36.35 43.62 58.17 0.775 0.972 1.17 12.95 7.91 9.44 12.47 13.05 15.6 20.8 8.59 10.71 12.81 9.08 10.87 14.4 9.09 11.33 13.56 9.08 10.88 14.46 3.1 3.8 4.47 10.75 1.78 2.14 2.84 10 12.02 15.9 3.37 4.21 5.05 3.27 3.91 5.27 3.19 3.99 4.78 8.985 10.77 14.34 0.6 0.75 0.89 5.6 600 600 600 914 914 914 914 914 914 914 914 914 1000 1000 1000 914 914 914 1000 1000 1000 1219 螺栓暴露屋面内板式（横排使用彩板收、墙面内、竖排版边板均可）螺栓暴露屋面内板式（横排使用彩板收、墙面外、竖排版边板均可）墙面内板螺栓暴露使用彩板收、屋面内式、可正边板反面成型适用各种烤漆螺栓暴露使用彩板收屋面内板式边 Q345 适用各种烤漆 80mm 说明适用螺栓收边基材强度烤漆及颜色波峰高度板单重(kg/m2) 适用各种烤漆及渡铝锌原色板 5.03 70±1mm 6.04 8.05 5.98 Q345 适用各种烤漆 114mm 7.17 9.57 适用各种烤漆及渡铝锌原色板适用各种烤漆及渡铝锌原色板 3.93 70mm 4.91 5.90 4.91 62mm 5.90 7.86 3.83 Q345 适用各种烤漆 62mm 4.79 5.74 5.98 7.17 9.57 3.49 15mm 4.36 5.23 适用各种烤漆 6.04

彩钢板型号尺寸.pdf

V-820型彩钢压型板是V－1025型的姊妹型板.享有知名度的传统板型，波高已增至28mm，适用范围广，屋面墙面皆宜.通过自由边的调整，完全隔绝雨水，安装快捷施工简易，配件齐全，进料宽度1000mm，有效利用率82%，另有低波25mm可选择，自由边更长，更稳定，主要用途为：屋面、墙面。

有效宽度(mm) 展开宽度(mm)波高波距板厚截面惯性矩（CM4/M）截面低抗矩（CM4/M）用途820/1025 1000/120 25/28 205 0.4 6.77 3.02屋面板、墙面板0.6 9.58 4.820.8 12.77 6.39.........................................................................................................................................................................................................HH-YXB 750 HH-YXB 750尺寸HH—750型YXB板型之父，有配套齐全，行之有效的零配件、既能做屋面又能做墙面板，安装速度快，日常维修方便，承重大、大量应用于工业建筑的墙面和大檩距以及网架屋面，有效利用率75％，技术可靠，有近10年的工程经验可作轻荷载的楼板，主要用途为：屋面、墙面。

有效宽度(mm) 展开宽度(mm)波高波距板厚截面惯性矩（CM4/M）截面低抗矩（CM4/M）用途750 1000 35 135 0.4 10.44 5.08屋面板、墙面板0.6 13.85 7.480.8 18.83 10.00..........................................................................................................................................................................................................HH-YXB 800外观克隆于美国VARCOPRUDEN板型,具备美国华普公司所推荐的所有特点.适用于屋面和墙面，绝对不是一般的板型，超高强度防风雨性能极好.有关力学数据是HH-YXB 840型的1．1倍，檩距是1．15倍.展开宽度1000mm。

彩钢板

保温隔热
该彩钢板复合板常用保温材料有：岩棉、玻璃纤维棉、聚苯乙烯（EPS）、聚氨酯等，导热系数低，从而活动房具有良好保温隔热效果。高强度彩钢板采用高强度钢板为基材（抗张拉强度5600kg/cm）再加上最先进的设计与滚压成型。因此彩钢板活动房具有极佳的结构特性。编辑本段彩钢板通常使用的国家标准和行业标准 GB/T 12755-91 建筑用压型彩钢板 GB 6723-86 通用冷弯开口型彩钢板尺寸、外形、重量及允许偏差 GB 50018-2002 冷弯薄壁型彩钢板技术规范 GB 50205-2001 彩钢板结构工程施工质量验收规范 JC868-2000：《金属面硬质聚氨酯夹芯板》聚氨酯夹芯板执行标准编辑本段彩钢板的规格和性能彩钢夹芯板的规格、性能： 1、彩钢夹芯板，常采用企口插入式，它具有安装方便、省时、省材，平整度好，强度高等优点，特别适用于吊顶、隔断系统。 2、厚度（mm）：50-250； 3、长度（mm）：由于连续成型生产，板长可根据用户需要确定； 4、宽度（mm）：1150（1200） 5、芯材性能： A、聚苯乙烯体积密度：≥15kg/m3 导热系数 ≤0.036W/m.K 最高使用温度：约100 oC B、岩棉体积密度：≥110kg/m3 导热系数：≤0.043W/m.K最高使用温度：约500 oC A|不燃性：B1级 B、不燃性：A级 A、950瓦楞彩钢夹芯板集瓦楞板及夹芯板于一体，比普通平面彩钢夹芯板强度增加了三倍，采用隐藏式自钻螺钉与屋架联接，不破坏彩涂板的外露部分，延长了彩钢夹芯板的寿命；板与板联接采用扣帽式，便于施工，提高功效，最大特点不易渗水。 B、岩棉保温隔热彩钢夹芯板其芯材是以玄武及其它天然矿石等为主要原料，经高温熔融成纤维，加入适量粘结剂，固化加工而制成的。该产品适用于工业设备、建筑、船舶的绝热、隔音等，同时适用于净化房、防爆防火车间吊顶、隔断等。 C、PU聚氨酯彩钢夹芯板夹芯板粘结强度不小于0.09MPa，夹芯板燃烧性能达到B1级，抗弯承载力夹芯板挠度为Lo/200(Lo为支座间的距离）时，夹芯板抗弯承载力不小于0.5Kn/m2 D、聚氨酯封边玻璃丝棉、岩棉夹芯板是采用高级品质色涂层钢板为面材，连续棉纤岩棉、玻璃棉为芯材，高密度硬质发泡聚氨酯为企口填充，经过高压发泡固化、自动密实布棉并由超长精密双履带控制成型后复合而成，其防火效果比单纯的聚氨酯夹芯板更好一层。编辑本段彩钢板的构成和分类及应用 1、彩钢板的基板可以分成冷轧基板、热镀锌基板、电镀锌基板。 2、彩钢板的涂层种类可以分成：聚酯、硅改性聚酯、偏聚二氟乙烯、塑料溶胶。 3、彩钢板的颜色可以按用户的要求分成很多种类如桔黄、奶黄、深天蓝、海蓝、绯红、砖红、象牙、瓷蓝等。 4、彩钢板的表面状态可以分成涂层板、压花板、印花板。 5、彩涂钢板市场用途主要分为建筑、家电和交通运输等三部分，其中建筑领域所占比例最大，家电业次之，交通运输业只占较少一部分。建筑用彩钢板一般以热镀锌钢板和热镀铝锌钢板为基板，主要加工成瓦楞板或与聚氨酯复合夹芯板后，用于建造钢结构厂房、机场、库房、冷冻库等工业和商业建筑的屋顶、墙面、门。家电彩板一般以电镀锌和冷板为基板，用于生产冰箱和大型空调系统，冰柜、面包机、家具等。交通运输业上一般以电镀锌和冷板为基板，主要用于油底壳，汽车内饰件等。编辑本段彩钢板的缺点 1、维护成本高由于外部喷漆喷塑时间长了会剥落，影响美观，所以一般2年左右要做一次维护，即喷漆喷塑，不过不维护也并不影响使用。 2、保温隔热隔音性能差基于成本的设计，一般的彩钢板活动房在保温隔热和隔音性能相对较弱，如果要提高隔热隔音效果，需要加厚隔层和隔板。成本就会增加。 3、抗风雪抗压能力弱一般的无骨彩钢房在抗压能力方面比较弱，一般只建设一层，有骨架的活动房采用了C型钢和工字钢可以大幅提升抗压能力，不过一般也不建议用于永久性建筑的建设。 4、时间长了易生锈由于是钢板+喷涂的材料，当涂层剥落后，内部钢板容易生锈，从而影响使用。彩钢板发展过程中存在的问题 1.尽管目前用量最大的建材用热镀锌基板产能很大，但缺少无锌花平整热镀锌钢卷及锌合金镀层钢卷等良好的基板；编辑本段彩钢板型号彩钢板规格型号：470型、600型、760型、820型、840型、900型、950型、870型、980型、1000型、1150型、1200型等【颜色】常规为海蓝、白灰，其他颜色需订制。【结构】夹芯板上下为彩涂板，中间为泡沫、岩棉、聚氨酯等，采用进口组合胶水加工粘合在一起成型。【材质】彩涂卷/彩涂板，泡沫、岩棉、聚氨酯等。【规格】彩涂板厚0.18-1.2（mm），夹芯50-200（mm）。【抗压强度】抗弯抗压【防火等级】B3(阻燃：溶融)编辑本段判断彩钢板的质量好坏 1：观察基板厚度和腹膜的厚度彩钢板是有基板和彩色的腹膜或者镀层构成的。我们首先得考虑基板和腹膜镀层的厚度，比较好的彩钢板基板是

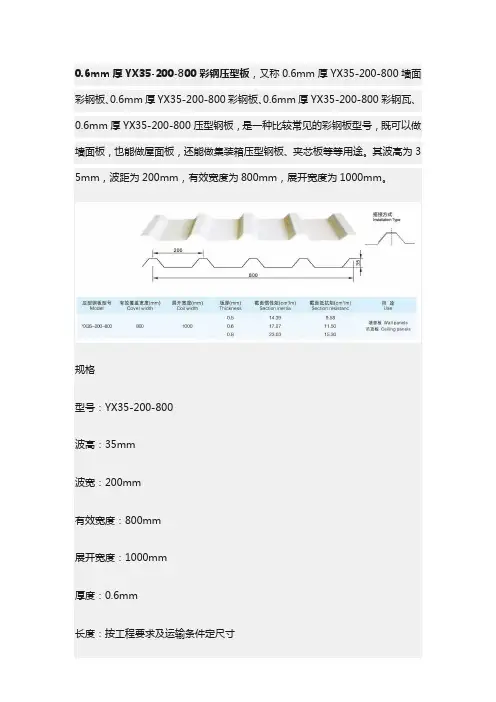

0.6mm厚YX35-200-800彩钢压型板技术参数

0.6mm厚YX35-200-800彩钢压型板，又称0.6mm厚YX35-200-800墙面彩钢板、0.6mm厚YX35-200-800彩钢板、0.6mm厚YX35-200-800彩钢瓦、0.6mm厚YX35-200-800压型钢板，是一种比较常见的彩钢板型号，既可以做墙面板，也能做屋面板，还能做集装箱压型钢板、夹芯板等等用途。

其波高为3 5mm，波距为200mm，有效宽度为800mm，展开宽度为1000mm。

规格
型号：YX35-200-800
波高：35mm
波宽：200mm
有效宽度：800mm
展开宽度：1000mm
厚度：0.6mm
长度：按工程要求及运输条件定尺寸
用途：墙面板、屋面板、集装箱压型钢板、夹芯板
0.6mm厚YX35-200-800彩钢压型板一平米重量是多少？
根据压型钢板的重量计算公式，我们可以计算得到0.6mm厚800彩钢压型板一平米重量=7.85×1.0×0.6÷0.8=5.89，所以，0.6mm厚YX35-200-800彩钢压型板一平米理论重量为5.89KG。

950型夹芯板彩钢板的尺寸

950型夹芯板彩钢板的尺寸
950型夹芯板彩钢板是一种彩色涂层钢板，经过辊压冷弯成形，有效宽度为950mm的压型钢板。

关于950型夹芯板彩钢板的尺寸，以下是一些常见规格：
1. 宽度：950mm
2. 厚度：50mm、75mm、100mm、150mm、200mm、250mm等
3. 长度：根据工程要求和运输条件定制，无固定尺寸标准
此外，950型夹芯板彩钢板有以下几种品种：
1. H板：适用于钢结构墙面内外板及铝镁锰金属屋面底板。

2. 平板：适用于建筑外墙、屋顶、装饰等领域。

3. 企口板：适用于建筑外墙、屋顶、装饰等领域，具有较好的防水性能。

4. 瓦楞夹芯板：适用于建筑外墙、屋顶、装饰等领域，具有较好的保温、隔音性能。

请注意，以上尺寸和品种仅供参考，实际应用时可能因生产厂家和工程需求而有所不同。

在选购950型夹芯板彩钢板时，请向相关厂家咨询具体尺寸和品种。
