(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201922119914.0(22)申请日 2019.11.28(73)专利权人 珠海一多监测科技有限公司地址 519000 广东省珠海市高新区科技9路8号厂房1楼(72)发明人 王卫中　雷家容　潘小流　杨志强　(74)专利代理机构 广州市越秀区哲力专利商标事务所(普通合伙) 44288代理人 王毅(51)Int.Cl.H01R 13/33(2006.01)H01R 12/51(2011.01)H02J 50/00(2016.01)(54)实用新型名称一种基于电场感应的取电装置及自取电传感器(57)摘要本实用新型公开了一种基于电场感应的取电装置，包括：上壳、下壳、电路板以及连接件，所述上壳和所述连接件均采用导电材料制成，所述上壳内顶面中部设有一搭接凹槽，所述电路板集成有取电电路，所述电路板表面设有一搭接定位件，所述搭接定位件用于插入所述搭接凹槽中以进行搭接定位；所述连接件镶嵌在所述下壳底面的中部，该取电装置可以通过所述连接件固定在高压电力系统中以进行电场感应取电，所述上壳可以盖合在所述下壳上以使所述电路板分别与所述上壳、所述连接件接触从而形成电气搭接。

该取电装置通过搭接定位件来实现上、下电极的搭接点的对准，在上、下壳盖合后，两个搭接点即可处于自然对准的状态。

权利要求书1页 说明书3页 附图2页CN 211320394 U 2020.08.21C N 211320394U1.一种基于电场感应的取电装置，其特征在于，包括：上壳、下壳、电路板以及连接件，所述上壳和所述连接件均采用导电材料制成，所述上壳内顶面中部设有一搭接凹槽，所述电路板集成有取电电路，所述电路板表面设有一搭接定位件，所述搭接定位件用于插入所述搭接凹槽中以进行搭接定位；所述连接件镶嵌在所述下壳底面的中部，该取电装置可以通过所述连接件固定在高压电力系统中以进行电场感应取电，所述上壳可以盖合在所述下壳上以使所述电路板分别与所述上壳、所述连接件接触从而形成电气搭接。

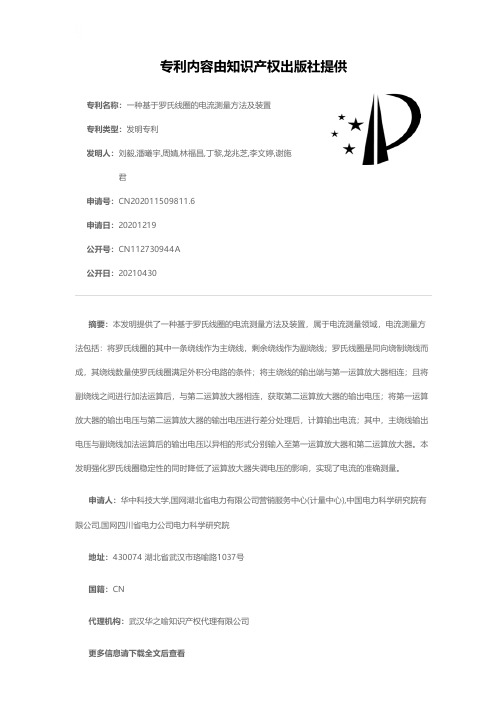

专利名称：一种基于罗氏线圈的电流测量方法及装置
专利类型：发明专利
发明人：刘毅,潘曦宇,周婧,林福昌,丁黎,龙兆芝,李文婷,谢施君
申请号：CN202011509811.6
申请日：20201219
公开号：CN112730944A
公开日：
20210430
专利内容由知识产权出版社提供
摘要：本发明提供了一种基于罗氏线圈的电流测量方法及装置，属于电流测量领域，电流测量方法包括：将罗氏线圈的其中一条绕线作为主绕线，剩余绕线作为副绕线；罗氏线圈是同向绕制绕线而成，其绕线数量使罗氏线圈满足外积分电路的条件；将主绕线的输出端与第一运算放大器相连；且将副绕线之间进行加法运算后，与第二运算放大器相连，获取第二运算放大器的输出电压；将第一运算放大器的输出电压与第二运算放大器的输出电压进行差分处理后，计算输出电流；其中，主绕线输出电压与副绕线加法运算后的输出电压以异相的形式分别输入至第一运算放大器和第二运算放大器。

本发明强化罗氏线圈稳定性的同时降低了运算放大器失调电压的影响，实现了电流的准确测量。

申请人：华中科技大学,国网湖北省电力有限公司营销服务中心(计量中心),中国电力科学研究院有限公司,国网四川省电力公司电力科学研究院
地址：430074 湖北省武汉市珞喻路1037号
国籍：CN
代理机构：武汉华之喻知识产权代理有限公司
更多信息请下载全文后查看。

基于PCB罗氏线圈的暂态电流采集装置
李昂;毛先胤;刘亚东;谢潇磊;江秀臣
【期刊名称】《电气自动化》
【年(卷),期】2018(040)006
【摘要】故障暂态电流包含了大量的故障信息,是输电线路故障定位和故障诊断的主要依据.以开启式PCB罗氏线圈为故障电流传感器,实现故障暂态电流的低成本获取,通过窗口比较器实现对触发阀值的动态设计,利用总线复用技术实现对暂态故障电流的实时监测,最终实现0～25 kA暂态故障电流的精确采集.有望为输电线路故障检测提供一种新的手段.
【总页数】4页(P108-111)
【作者】李昂;毛先胤;刘亚东;谢潇磊;江秀臣
【作者单位】上海交通大学电子信息与电气工程学院,上海 200240;贵州电网有限责任公司电力科学研究院,贵州贵阳 550002;上海交通大学电子信息与电气工程学院,上海 200240;上海交通大学电子信息与电气工程学院,上海 200240;上海交通大学电子信息与电气工程学院,上海 200240
【正文语种】中文
【中图分类】TM76;TM303.1
【相关文献】
1.基于PCB罗氏线圈的C型多层雷击电流检测器设计 [J], 魏文伟; 蔡乐才; 张超洋
2.基于多层PCB罗氏线圈的精密冲击电流测量装置 [J], 李文婷; 龙兆芝; 范佳威;
潘曦宇; 刘少波; 周峰
3.基于多层PCB罗氏线圈的精密冲击电流测量装置 [J], 李文婷; 龙兆芝; 范佳威; 潘曦宇; 刘少波; 周峰
4.基于PCB罗氏线圈的反窃电在线监测系统设计 [J], 杨鑫;张家洪;沈鑫;鲍毅;李英娜;李川
5.基于双绞线型四层PCB罗氏线圈的碳化硅器件开关电流测量 [J], 许震;明磊;石亚飞;辛振;卢保聪
因版权原因，仅展示原文概要，查看原文内容请购买。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 202121920382.1(22)申请日 2021.08.16(73)专利权人 施耐德电器工业公司地址 法国吕埃-马迈松(72)发明人 L.朗多特　华洁　方昀　S.田　马锋　高靖翔　(74)专利代理机构 北京市柳沈律师事务所11105代理人 陈金林(51)Int.Cl.G01R 19/00(2006.01)(54)实用新型名称罗氏线圈及电流检测电路(57)摘要本实用新型涉及一种罗氏线圈，其包括在电路板中形成的第一线圈和第二线圈；电路板从上到下依次包括第一导电层、第二导电层、第三导电层和第四导电层，每个导电层上包括多个印制线；第一导电层上的多个印制线、第三导电层上的多个印制线以及第一导电层与第三导电层之间的多个金属化的孔形成第一线圈，并且第二导电层上的多个印制线、第四导电层上的多个印制线以及第二导电层与第四导电层之间的多个金属化的孔形成第二线圈。

此外，本实用新型还涉及一种具有罗氏线圈的电流检测电路。

权利要求书1页 说明书6页 附图4页CN 215986237 U 2022.03.08C N 215986237U1.一种罗氏线圈，其特征在于，所述罗氏线圈包括在电路板中形成的第一线圈和第二线圈；所述电路板从上到下依次包括第一导电层、第二导电层、第三导电层和第四导电层，每个导电层上包括多个印制线；所述第一导电层上的多个印制线、所述第三导电层上的多个印制线以及所述第一导电层与所述第三导电层之间的多个金属化的孔形成所述第一线圈，其中，所述第一导电层上的一根印制线从其第一端延伸到其第二端，并且在其第二端处通过一个金属化的孔与所述第三导电层上的一根印制线的第一端连接，所述第三导电层上的所述一根印制线从其第一端延伸到其第二端，并且在其第二端处通过另一个金属化的孔与所述第一导电层上的另一根印制线的第一端连接，由此形成所述第一线圈的一匝；并且所述第二导电层上的多个印制线、所述第四导电层上的多个印制线以及所述第二导电层与所述第四导电层之间的多个金属化的孔形成所述第二线圈，其中，所述第二导电层上的一根印制线从其第一端延伸到其第二端，并且在其第二端处通过一个金属化的孔与所述第三导电层上的一根印制线的第一端连接，所述第三导电层上的所述一根印制线从其第一端延伸到其第二端，并且在其第二端处通过另一个金属化的孔与所述第二导电层上的另一根印制线的第一端连接，由此形成所述第二线圈的一匝。

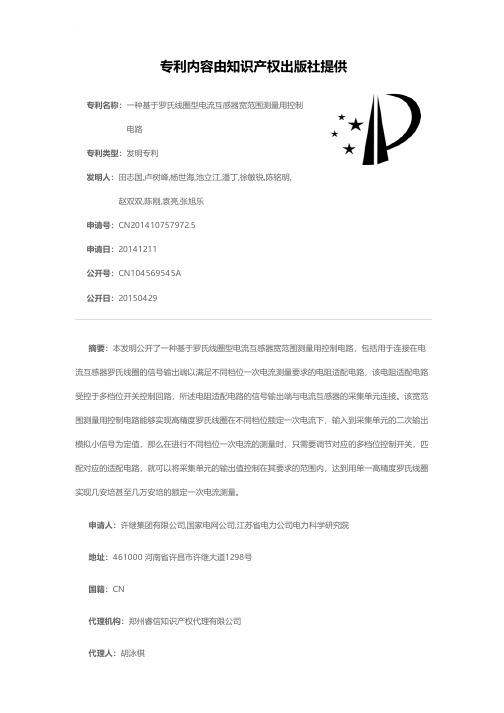

专利名称：一种基于罗氏线圈型电流互感器宽范围测量用控制电路
专利类型：发明专利
发明人：田志国,卢树峰,杨世海,池立江,潘丁,徐敏锐,陈铭明,赵双双,陈刚,袁亮,张旭乐
申请号：CN201410757972.5
申请日：20141211
公开号：CN104569545A
公开日：
20150429
专利内容由知识产权出版社提供
摘要：本发明公开了一种基于罗氏线圈型电流互感器宽范围测量用控制电路，包括用于连接在电流互感器罗氏线圈的信号输出端以满足不同档位一次电流测量要求的电阻适配电路，该电阻适配电路受控于多档位开关控制回路，所述电阻适配电路的信号输出端与电流互感器的采集单元连接。

该宽范围测量用控制电路能够实现高精度罗氏线圈在不同档位额定一次电流下，输入到采集单元的二次输出模拟小信号为定值，那么在进行不同档位一次电流的测量时，只需要调节对应的多档位控制开关，匹配对应的适配电路，就可以将采集单元的输出值控制在其要求的范围内，达到用单一高精度罗氏线圈实现几安培甚至几万安培的额定一次电流测量。

申请人：许继集团有限公司,国家电网公司,江苏省电力公司电力科学研究院
地址：461000 河南省许昌市许继大道1298号
国籍：CN
代理机构：郑州睿信知识产权代理有限公司
代理人：胡泳棋
更多信息请下载全文后查看。
