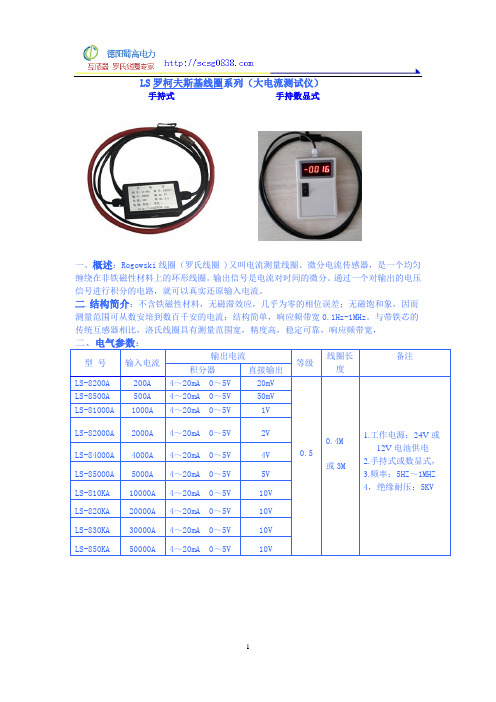

LS罗柯夫斯基线圈系列（大电流测试仪）手持式手持数显式一、概述：Rogowski线圈（罗氏线圈 )又叫电流测量线圈、微分电流传感器，是一个均匀缠绕在非铁磁性材料上的环形线圈。
输出信号是电流对时间的微分。
通过一个对输出的电压信号进行积分的电路，就可以真实还原输入电流。
二.结构简介：不含铁磁性材料，无磁滞效应，几乎为零的相位误差；无磁饱和象，因而测量范围可从数安培到数百千安的电流；结构简单，响应频带宽0.1Hz-1MHz。
与带铁芯的传统互感器相比，洛氏线圈具有测量范围宽，精度高，稳定可靠，响应频带宽，二、电气参数：型号输入电流输出电流等级线圈长度备注积分器直接输出LS-8200A 200A 4～20mA 0～5V 20mV0.50.4M或3M 1.工作电源：24V或12V电池供电2.手持式或数显式，3.频率：5HZ～1MHZ 4，绝缘耐压：5KVLS-8500A 500A 4～20mA 0～5V 50mV LS-81000A 1000A 4～20mA 0～5V 1VLS-82000A2000A 4～20mA 0～5V2V LS-84000A4000A 4～20mA 0～5V4V LS-85000A5000A 4～20mA 0～5V 5V LS-810KA10000A4～20mA 0～5V 10V LS-820KA20000A4～20mA 0～5V 10V LS-830KA30000A4～20mA 0～5V10V LS-850KA50000A4～20mA 0～5V 10VLS罗柯夫斯基线圈系列（冶炼大电流计量、测量）产品简介◆采用罗氏线圈电流传感器与电流变送器一体化结构，不管一次电流多大，都不需另配电流互感器。
◆罗氏线圈电流互感器采用插拔式，便于现场连接，连接时不需拆开被测主回路。
一体化变送器体积小，重量轻，线性好。
◆可实现输入，输出相互隔离的无源两线制4-20mA，工作电源取自负载DC24V 或12V；也可实现输入，输出，电源，三端相互隔离，工作电源单独供DC24V应用范围：◆供／配电系统的电流监测◆过程控制系统的电流及状态监测及通讯传输◆MCC马达控制中心电流监测及通讯传输◆工矿企业用电设备的电流监测◆超出标准量程或特殊应用场合的可定制主要技术参数◆电源Vs：24VDC 或12V◆输出负载RL：0〈RL〈1KΩ◆精度等级：0.5级◆输入：5000A~100KA◆输出4~20mA 或0~5V 或数字信号◆工作温度范围：0—120℃◆绝缘强度：1500VDC／1分钟脉冲大电流测试线圈（高频脉冲专用）1. 用途脉冲大电流测试线圈（Rogowski线圈）用于电力电容器和高压脉冲电容器在做高压充放电试验测试电容器放电时产生的高频大电流。
电流罗氏线圈
电流罗氏线圈（Rogowski Coil）是一种用于测量大电流的传感器，广泛应用于电力系统、科研、工业等领域。
它主要由一个在非铁磁性材料上均匀缠绕的环形线圈组成，具有无磁滞效应、几乎为零的相位误差、无磁饱和现象和极高的线性度等特点。
罗氏线圈的测量原理基于法拉第电磁感应定律，即当电流通过被测导线时，会在线圈中产生感应电动势。
线圈的输出信号是电流对时间的微分，通过对输出电压信号进行积分，可以真实还原输入电流。
这使得罗氏线圈能够测量从毫安级到上万安的电流范围。
罗氏线圈相较于传统电流测量装置具有以下优点：
1. 无饱和：罗氏线圈能够在极大的电流范围内保持线性输出，不会出现饱和现象。
2. 线性度好：罗氏线圈的输出信号与输入电流之间具有很高的线性关系，便于标定和计算。
3. 瞬态反应能力突出：罗氏线圈能够快速响应电流的变化，尤其适用于测量瞬态冲击电流。
总之，罗氏线圈也有其局限性，如对高频电流的测量存在一定的限制。
在实际应用中，可以通过填充高磁导率的柔性磁芯骨架、采用谐振抑制电路等方法来提高罗氏线圈的性能。
lem电流传感器原理LEM电流传感器原理引言:LEM电流传感器是一种常用的电流测量设备，它能够将电流转化为电压信号输出，并广泛应用于工业控制、电力系统、电子设备等领域。
本文将详细介绍LEM电流传感器的原理及其工作机制。
一、LEM电流传感器的基本原理LEM电流传感器采用了霍尔效应原理，通过在导体上加上外加磁场，使得电流产生磁场，进而通过霍尔效应感应出电流的大小。
具体原理如下：1.1 霍尔效应霍尔效应是指当电流通过导体时，垂直于电流方向的磁场作用下，导体的一侧会产生电势差。
这种现象是由于磁场作用下的洛伦兹力使电子偏转而产生的。
1.2 磁场感应当电流通过导体时，根据右手定则，电流产生的磁场方向垂直于电流方向。
而磁场的大小和电流成正比。
1.3 霍尔元件为了感应电流产生的磁场，LEM电流传感器中使用了霍尔元件。
霍尔元件是一种基于霍尔效应的磁敏元件，能够将磁场转化为电压信号输出。
二、LEM电流传感器的工作机制基于以上原理，LEM电流传感器的工作流程如下：2.1 封装和连接LEM电流传感器通常采用封装的形式，方便安装和连接。
它通常由传感器主体、输入输出端子和电源端子组成。
2.2 磁场感应当待测电流通过传感器主体时，会产生磁场。
传感器主体中的霍尔元件感应到这个磁场，并将其转化为电压信号。
2.3 信号处理通过对电压信号的处理，可以得到与电流大小成正比的输出信号。
通常，该信号经过放大、滤波等处理，以提高测量精度和减小噪声干扰。
2.4 输出结果经过信号处理后，LEM电流传感器将输出一个与待测电流大小成正比的电压信号。
用户可以通过测量该电压信号来得到电流的准确值。
三、LEM电流传感器的优势和应用LEM电流传感器具有以下优势：3.1 非接触式测量LEM电流传感器采用非接触式测量，不需要与被测电流直接接触，避免了测量过程中的安全隐患。
3.2 宽量程LEM电流传感器具有宽范围的量程选择，可以满足不同应用场景的需求。
3.3 高准确度LEM电流传感器采用高精度的霍尔元件和信号处理技术，具有较高的测量精度和稳定性。

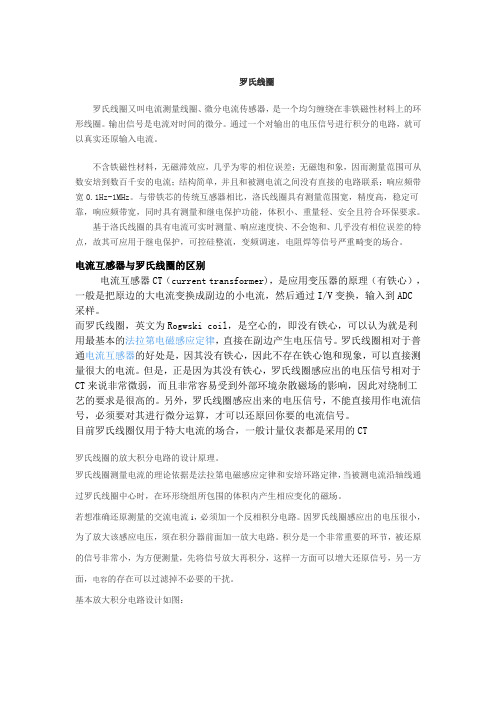

罗氏线圈罗氏线圈又叫电流测量线圈、微分电流传感器，是一个均匀缠绕在非铁磁性材料上的环形线圈。
输出信号是电流对时间的微分。
通过一个对输出的电压信号进行积分的电路，就可以真实还原输入电流。
不含铁磁性材料，无磁滞效应，几乎为零的相位误差；无磁饱和象，因而测量范围可从数安培到数百千安的电流；结构简单，并且和被测电流之间没有直接的电路联系；响应频带宽0.1Hz-1MHz。
与带铁芯的传统互感器相比，洛氏线圈具有测量范围宽，精度高，稳定可靠，响应频带宽，同时具有测量和继电保护功能，体积小、重量轻、安全且符合环保要求。
基于洛氏线圈的具有电流可实时测量、响应速度快、不会饱和、几乎没有相位误差的特点，故其可应用于继电保护，可控硅整流，变频调速，电阻焊等信号严重畸变的场合。
电流互感器与罗氏线圈的区别电流互感器CT（current transformer)，是应用变压器的原理（有铁心），一般是把原边的大电流变换成副边的小电流，然后通过I/V变换，输入到ADC采样。
而罗氏线圈，英文为Rogwski coil，是空心的，即没有铁心，可以认为就是利用最基本的法拉第电磁感应定律，直接在副边产生电压信号。
罗氏线圈相对于普通电流互感器的好处是，因其没有铁心，因此不存在铁心饱和现象，可以直接测量很大的电流。
但是，正是因为其没有铁心，罗氏线圈感应出的电压信号相对于CT来说非常微弱，而且非常容易受到外部环境杂散磁场的影响，因此对绕制工艺的要求是很高的。
另外，罗氏线圈感应出来的电压信号，不能直接用作电流信号，必须要对其进行微分运算，才可以还原回你要的电流信号。
目前罗氏线圈仅用于特大电流的场合，一般计量仪表都是采用的CT罗氏线圈的放大积分电路的设计原理。
罗氏线圈测量电流的理论依据是法拉第电磁感应定律和安培环路定律，当被测电流沿轴线通过罗氏线圈中心时，在环形绕组所包围的体积内产生相应变化的磁场。
若想准确还原测量的交流电流i，必须加一个反相积分电路。
罗氏线圈传感器的测量原理罗氏线圈传感器的测量原理罗氏线圈传感器由罗氏线圈和对其输出电压进行处理的放大积分电路组成。
1罗氏线圈设计基本原理罗氏线圈是一种空心环形的线圈，有柔性和硬性两种，可以直接套在被测量的导体上来测量交流电流。
其设计基本原理如图：图2 罗氏线圈基本原理图罗氏线圈测量电流的理论依据是法拉第电磁感应定律和安培环路定律,当被测电流沿轴线通过罗氏线圈中心时,在环形绕组所包围的体积内产生相应变化的磁场，强度为H,由安培环路定律得:∮H·dl=I(t)( 1 )由B=μH，e（t）=dΦ/dt，Ф=N∫B·dS，e（t）=M·di／dt，得：其截面为矩形时，互感系数M和自感系数L分别为：M=μ0Nhln(b/a)/2π( 2 )L=μ0N2hln(b/a)/2π( 3 )上式中，H为线圈内部的磁场强度，B为线圈内部的磁感应强度，μ0为真空磁导率，N为线圈匝数，e（t）为线圈两端的感应电压，a, b分别为线圈横截面的内外径,h为截面高度。
由此可见，线圈一定时，M为定值，线圈的输出电压与di／dt成正比。
2放大积分电路设计原理若想准确还原测量的交流电流i , 必须加一个反相积分电路。
因罗氏线圈感应出的电压很小, 为了放大该感应电压，须在积分器前面加一放大电路。
积分是一个非常重要的环节,被还原的信号非常小, 为方便测量, 先将信号放大再积分,这样一方面可以增大还原信号, 另一方面,电容的存在可以过滤掉不必要的干扰[8]。
基本放大积分电路设计如图3：图3基本放大积分电路设计通过对罗氏线圈感应电压的放大和积分处理，可还原出所测量的交流电流。
那么，罗氏线圈的电阻，自感L，互感M及输出电压u1（t）已知，电路中电阻，电容，集成运放电路的参数应如何估计或计算呢？。
lem电流传感器原理LEM电流传感器原理引言：LEM电流传感器是一种常用的电流测量设备，广泛应用于电力系统、工业自动化和电子设备中。
本文将详细介绍LEM电流传感器的原理和工作方式。
一、电流传感器的基本原理电流传感器是一种用于测量电流的装置，它通过感应电流产生的磁场来测量电流的大小。
LEM电流传感器采用了霍尔效应，基于洛伦兹力的原理来实现电流的测量。
二、霍尔效应的原理霍尔效应是指当电流通过导体时，在导体两侧产生一种电场，这种电场会使导体中的电子受到一种力的作用，从而引起导体的电压差。
利用这种效应，可以实现电流的测量。
三、LEM电流传感器的结构LEM电流传感器通常由铁芯、感应线圈和霍尔元件组成。
铁芯用于增强电流产生的磁场，感应线圈将电流转化为磁场，并通过霍尔元件测量磁场的强度。
四、LEM电流传感器的工作原理当电流通过感应线圈时，感应线圈产生的磁场会使铁芯饱和。
饱和后的铁芯会形成一个稳定的磁场，该磁场与电流成正比。
霍尔元件安装在铁芯上，可以感应到磁场的强度。
通过测量霍尔元件输出的电压，就可以得到电流的大小。
五、LEM电流传感器的特点1. 非接触式测量：LEM电流传感器与被测电路之间没有电气连接，可以避免安全隐患。
2. 高精度：LEM电流传感器具有较高的测量精度，可以满足工业自动化和电力系统的要求。
3. 宽测量范围：LEM电流传感器的测量范围通常较宽，可以满足不同应用场景的需求。
4. 快速响应：LEM电流传感器的响应速度较快，可以实时监测电流的变化。
六、LEM电流传感器的应用1. 电力系统：LEM电流传感器广泛应用于电力系统中的电流测量和保护装置中，例如电能计量、断路器和接触器。
2. 工业自动化：LEM电流传感器用于工业自动化中的电机控制、变频器和电力负载监测等领域。
3. 电子设备：LEM电流传感器也用于电子设备中的电流测量和控制，例如电源管理、电池充放电控制等。
结语：LEM电流传感器是一种重要的电流测量装置，基于霍尔效应实现了电流的非接触式测量。
lem电流传感器原理LEM电流传感器原理引言：电流传感器是一种用于测量电流的装置，它能够将电流信号转换为与之成正比的电压信号或电流信号。
而LEM电流传感器则是一种采用霍尔效应的非接触式电流传感器，其原理简单而高效。
一、LEM电流传感器的基本原理LEM电流传感器采用了霍尔效应原理，通过测量磁感应强度的变化来间接测量电流。
它由一个铁芯和绕在铁芯上的线圈组成。
当电流通过线圈时，会产生磁场，进而使铁芯磁化。
当铁芯磁化时，铁芯上的霍尔元件会感应到磁场的变化，并产生相应的电压信号。
通过测量这个电压信号的变化，我们可以推算出通过线圈的电流大小。
二、LEM电流传感器的工作原理LEM电流传感器可以分为闭环式和开环式两种。
闭环式电流传感器是指将被测电流通过主回路和次回路连接在一起，形成一个闭合的回路。
主回路中的电流通过线圈产生磁场，而次回路中的霍尔元件感应到这个磁场并产生相应的电压信号。
这个电压信号经过放大和处理后，就可以获得准确的电流值。
而开环式电流传感器则是指将被测电流通过线圈产生磁场，而霍尔元件直接感应到这个磁场并产生电压信号。
这个电压信号经过放大和处理后，也可以获得准确的电流值。
开环式电流传感器相对于闭环式电流传感器更加简单和便捷，但在一些特殊场合可能不太适用。
三、LEM电流传感器的优势LEM电流传感器具有以下几个优势：1. 非接触式测量：LEM电流传感器不需要与被测电流直接接触，减少了电路的复杂性和安全风险。
2. 高精度：LEM电流传感器采用了先进的霍尔效应原理，具有高精度和稳定性。
3. 宽频率范围：LEM电流传感器可适用于不同频率范围的电流测量，具有很高的通用性。
4. 快速响应：LEM电流传感器的响应速度非常快，可以实时监测电流的变化。
5. 低功耗：LEM电流传感器的功耗较低，适用于长时间运行的应用场景。
结论：通过对LEM电流传感器的原理和工作原理的介绍，我们可以看到它作为一种非接触式电流传感器具有很多优势。
罗氏线圈作为脉冲大电流传感器，主要完成在高压侧脉冲大电流取样，实现将一次大电流转换为二次小电流，二次小电流流经信号电阻，完成电流到电压的转换。
罗氏线圈为环形结构，其测量电流的原理类似于电流互感器，使用时将待测电流回路的导线穿过线圈，当导线中流过脉冲大电流时，就会在其路径周围产生磁场，磁场的磁通穿过罗氏线圈，在罗氏线圈两端感应出的电压。
该电压与脉冲大电流的变化率成正比，将这个电压通过一个积分电路后，就可以得到输出电压与脉冲大电流之间的线性关系。
