闭路电视监控系统电磁干扰及抗干扰措施随着闭路电视监控系统（CCTV）在现代建筑工程中的广泛应用，对视频图像的质量要求也越来越高。
由于建筑物内电气环境复杂，如果设计施工过程中没有采取恰当的防范措施，各种干扰就会通过传输线缆进入闭路电视监控系统，严重影响信号的传输质量。
因此，研究系统中信号的传输特性及影响方式，以便查找和消除干扰源的影响，对提高闭路电视监控系统工程质量，确保系统的稳定运行非常有益。
一、信号的传输类型及方式闭路电视监控系统中，信号的传输类型主要有两类：一类是模拟视频信号，传输路径由摄像机到矩阵，再从矩阵到显示器或录像机；一类是数字信号，包括矩阵与摄像机之间的控制信息传输，矩阵中计算机部分的数字信号。
视频信号传输的传统方式是基带传输，即视频信号不经过频率变换等任何处理，由图像摄取端通过同轴电缆直接传输到监视端。
二、信号的传输特性1、视频信号的传输特性闭路电视监控系统中，一般采用同轴电缆并利用其0~6MHz低频段直接传输视频信号。
同轴电缆结构上采用中心内导体外包围一定厚度的绝缘介质，在介质外是管状外导体，外导体表面再用绝缘塑料保护。
信号电流通过电缆时，在中心导体和外导体之间建立起内部电场，方向呈放射状。
而磁场则是以中心导体为圆心，呈多个同心圆，场的方向和强弱随信号的方向和大小变化。
同轴电缆在信号传输过程中，会对信号不断地损耗。
影响信号损耗的因素主要有以下几种：⑴、电阻损耗电阻损耗是电缆所具有的直流电阻和导体高频感应所产生的涡流对信号能量的消耗。
由于导体在传输交流信号时具有趋肤效应，因此，随着传输频率的增加，有效电阻会不断加大，电阻损耗也随之加大。
⑵、介质损耗介质损耗是同轴电缆中心导体与外导体间的电介质对信号的损耗。
同轴电缆的内外导体相当于电容的两极。
由于实用中的电缆电介质有电阻存在，因此，传输中对信号的损耗是必然的。
温度越高，频率越高，介质损耗越大。
介质损耗对低频传输信号（比如0-6MHz的视频）影响不大。
监控摄像机常见故障分析及处置方式(2021-02-16 09:30:49)一、图像有干扰(例如:斜纹,水波纹,横线)此种情况不必然是产品本身问题，很多情况下是由于以下原因造成的：(1)线材质量问题，建议尽可能利用国标线材。
质量较差的线材在传输进程中衰减信号，易出现被干扰现象。
(2)视频线或摄像机被强磁场干扰。
强磁场源如：大功率电动机，高频发射机等。
强磁场将会对绝大多数摄像机产生干扰。
(3)稳压电源内部电容滤波不良。
在利用一体变焦摄像机中，请尽可能不要利用集中供电。
(4)传输线路太长。
(5)视频线的BNC头制做工艺差。
(6)雷击造成摄像机无图像(一般为DSP,CPU,电源板损坏)。
(7)摄像机工作中电源电压太高。
摄像机用12伏直流工作电源的实际输出电压超过直流17伏，造成电源板损坏。
(8)BNC头松动。
(9)电源变压器损坏。
(10)220V交流供电电网电压波动太大。
建议监控系统采用UPS(净化稳压电源)220伏交流电源集中供给方式，同时尽可能做视频和电源的防雷处置.(11)摄像机的聚焦模式有两种方式，可在摄像机菜单中调整，建议尽可能调成自动聚焦。
A.键控自动(手动模式,必需调焦后才集聚焦)B.自动/手动(自动模式)摄像机在自动聚焦模式下仍然出现聚焦不清楚的现象,请检查摄像机菜单2中的聚焦范围选项,聚焦效果最佳时应为1厘米选项值.有时镜头上有尘埃或异物,摄像机缘选择自动聚焦在尘埃上而显示出聚焦不清,此时,可试试用专业镜头布先擦试镜头.此几种情况对任何一体化摄像机都可以造成干扰。
如有以上情况，请用户先按照现场情况进行调整，对故障原因进行简单排查，以避免造成没必要要的运输本钱及延误您的时间。
二、问：什么是最低照度？什么是感光度？代表什么？答：最低照度是测量摄像机感光度的一种方式，换句话说，摄像性能在多黑的条件下看到可用的影像。
可是因为没有管理的国际标准，因此每一个大型CCD制造商都有自己测量CCD感光度的方式。

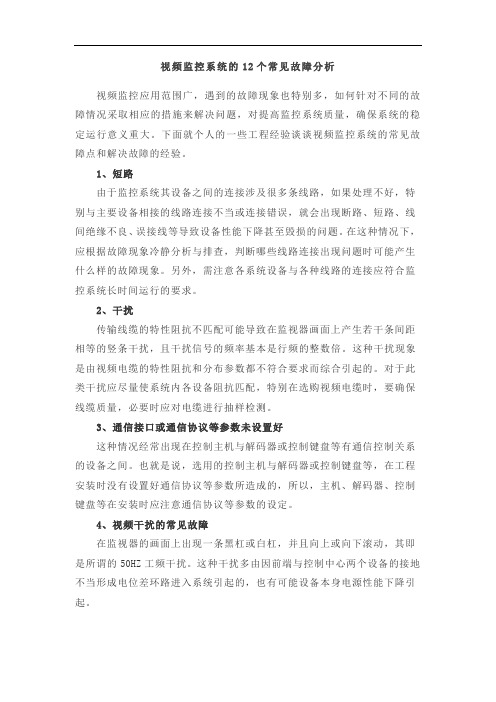

视频监控系统的12个常见故障分析视频监控应用范围广，遇到的故障现象也特别多，如何针对不同的故障情况采取相应的措施来解决问题，对提高监控系统质量，确保系统的稳定运行意义重大。
下面就个人的一些工程经验谈谈视频监控系统的常见故障点和解决故障的经验。
1、短路由于监控系统其设备之间的连接涉及很多条线路，如果处理不好，特别与主要设备相接的线路连接不当或连接错误，就会出现断路、短路、线间绝缘不良、误接线等导致设备性能下降甚至毁损的问题。
在这种情况下，应根据故障现象冷静分析与排查，判断哪些线路连接出现问题时可能产生什么样的故障现象。
另外，需注意各系统设备与各种线路的连接应符合监控系统长时间运行的要求。
2、干扰传输线缆的特性阻抗不匹配可能导致在监视器画面上产生若干条间距相等的竖条干扰，且干扰信号的频率基本是行频的整数倍。
这种干扰现象是由视频电缆的特性阻抗和分布参数都不符合要求而综合引起的。
对于此类干扰应尽量使系统内各设备阻抗匹配，特别在选购视频电缆时，要确保线缆质量，必要时应对电缆进行抽样检测。
3、通信接口或通信协议等参数未设置好这种情况经常出现在控制主机与解码器或控制键盘等有通信控制关系的设备之间。
也就是说，选用的控制主机与解码器或控制键盘等，在工程安装时没有设置好通信协议等参数所造成的，所以，主机、解码器、控制键盘等在安装时应注意通信协议等参数的设定。
4、视频干扰的常见故障在监视器的画面上出现一条黑杠或白杠，并且向上或向下滚动，其即是所谓的50HZ工频干扰。
这种干扰多由因前端与控制中心两个设备的接地不当形成电位差环路进入系统引起的，也有可能设备本身电源性能下降引起。
图像有雪花噪点，这类干扰主要由传输线上信号衰减以及耦合了高频干扰所致。
视频图象有重影，或是图像发白、字符抖动，或是在监视器的画面上产生若干条间距相等的竖条干扰。
这是由于视频传输线或者是设备之间的特性阻抗不是75Ω，导致阻抗不匹配造成的。
斜纹干扰、跳动干扰、电源干扰。
保护装置、后台监控系统常见故障及处理一、保护装置常见故障问题处理1.液晶不显示或花屏保护装置液晶问题是微机保护的普遍问题。
主要因素分析如下：（1）液晶模块本身寿命问题。
（2）液晶与人机接口模块的接口回路问题。
液晶是独立的模块，受人机接口模块的控制，两者通过带压接插头的扁平线联接，有时扁平线接触不好或液晶与人机接口模块出现虚焊，现场通过补焊，可解决问题。
（3）电源板、DSP 板问题造成液晶不显示或花屏。
（4）可以调节液晶板上调节电阻。
2.保护装置死机保护装置运行灯不闪烁、保护装置运行灯常亮、保护装置运行灯不规则闪烁、保护装置按键不起作用、液晶屏幕不亮等都可以视作保护装置死机。
其中运行灯闪烁反映保护装置核心板运行是否正常。
现场发现，保护装置时有发生死机现象，分析原因如下：（1）液晶板故障或电源板故障，装置不能显示和操作。
（2）在保护启动时，为了保证DSP 集中时间进行故障判别，暂时屏蔽液晶显示和键盘操作。
如保护启动后未复归，可能表现为装置不能显示和操作，误认为装置死机。
（3）保护装置受干扰影响，程序跑飞或软件本身缺陷。
（4）保护装置硬件问题，导致保护装置不能正常运行。
3.交流采样不准如果所有设备的采样精度都不准，其原因为装置的A/D 转换精度不够，如个别装置采样精度不准或一个装置内的个别通道精度不准，其可能因素有以下几个方面：（1）刻度未校核或刻度值被修改。
（2）模拟采集回路接触不可靠，如CT 回路，短路环未完全顶开。
（3）模拟采集回路元件损坏。
A/D 损坏或模拟电源故障时,表现为所有通道采样都不正确。
多路转换器损坏时，表现为所有或个别通道采样不正确。
交流互感器或低通滤波限幅回路故障时，表现为个别通道采样不正确。
4. 出口继电器跳、合闸线圈烧毁保护装置出口继电器线圈烧毁的主要原因是开关的辅助接点动作不可靠。
按规程要求，开关的跳闸回路串接开关的常开接点，开关在合闸状态时，该常开接点接通，一旦有跳闸信号，跳闸回路的防跳继电器动作，跳闸回路自保持，直到开关跳开，常开接点断开，防跳继电器返回。
视频监控系统中常见故障视频监控系统已成为现代社会中最常用的安全保障设施之一。
无论在商业、公共场所或家庭，视频监控系统可以提供对设备和人员的实时监测和记录，帮助用户预防和解决许多安全隐患。
然而，像其他类型的电子设备一样，监控系统也时常面临一些故障，包括硬件和软件问题。
在这篇文章中，我们将讨论常见的视频监控系统故障，并提供一些解决问题的方法。
一、硬件故障硬件故障是视频监控系统中最常见的一类故障。
这些故障可能会导致影像失真、画面花屏、录像丢失、监控器无反应等问题。
下面是几个视频监控系统中常见的硬件故障：1.电源故障当一些设备的电源出现问题，监控系统的设备无法正常工作。
如果你发现监控系统无法打开，或者画面简单地显示为空白，可能是设备的电源出了问题。
解决这个问题的最简单方法是检查电源线是否妥善连接到设备上。
2.存储设备故障监控系统的存储设备（硬盘等）可能出现问题，导致无法记录或者回放视频。
如果你发现录像操作失败或者无法在监控器上进行录像，可能是存储设备的故障（损坏的硬盘等）造成的。
这种问题的解决方法是将存储设备逐个排除，并使用备用设备代替。
3.摄像头故障摄像头是视频监控系统的核心组件之一，而一个故障的摄像头可能会影响整个系统的安全性。
当你遇到摄像头不工作或者画面花屏等问题时，你需要先检查摄像头内部的线路和附件，这通常会解决问题。
二、软件故障软件故障主要涉及监控系统的控制软件，包括视频软件和监控软件。
这种故障往往需要涉及更深入的技术知识才能修复。
以下是一些常见的软件故障情况：1.视频文件损坏经常有人遇到无法查看或者打开监控设备保存的视频文件的问题。
这可能是由于视频文件损坏导致的。
请尝试使用另一台设备或者另一种软件来确保文件是否已受到损坏。
2.监控设备软件不兼容当你连接到一些老旧的监控设备时，你可能会遇到无法访问设备或者软件无法正常运行的问题。
这通常是由于不同品牌或不同版本的软件不兼容问题，解决这个问题的方法是更新或更换软件。
视频监控系统几种常见的故障及解决方法在做监控项目中，最常易遇到故障就是画面卡顿、不显示、时有时无，这三个故障基本上每个做监控项目的弱电人都会遇到，在我们弱电vip群中也经常讨论到，本期我们一起来看下网络摄像机画面卡顿、不显示、时有时无的主要原因是什么。
一、监控画面卡顿1、监控画面卡顿原因一：摄像机自身原因网络摄像机生产厂家本身技术存在缺陷，生产出来的的网络摄像机长时间运行后会出现延时比较大的现象，大大超过了国标要求的延时时间，给人感觉画面卡顿，只有给摄像机断电后才能恢复正常，对于这种情况建议大家选择大品牌的设备，而且售后有保障的监控产品品牌。
原因二：解码器的解码能力不足对于使用网络高清硬盘录像机显示存储的客户来说，选择的网络高清硬盘录像机的解码能力也会影响到画面的流畅性，如果连接画面超过解码器的最大解码能力，或者硬盘录像机选择的核心芯片本身处理能力不强，都会导致画面卡顿的现象。
原因三：NVR资源不足很多监控项目，大家喜欢将NVR满载，或者接入摄像机的像素过高，超出了NVR 的能力，就会出现NVR资源不足，可能会引起画面卡顿或不显示，可以稍微降低码流或减少接入量来解决。
原因四：网线质量太差或距离太远使用的网线质量太差，不是采用无氧铜质材料。
一般正规国标网线最远传输距离建议不要超过100米，而劣质网线的传输性能更会大打折扣，如果采用了劣质网线，前期画面可能一切正常，后期随着线路的氧化衰减，容易导致信号传输丢包，时断时连，画面卡顿等现象。
这种情况建议在施工中选择质量好的国标网线，可以通过测试百米电阻来判断网线好坏。
原因五：交换机的选择以及网络结构不合理交换机的选择也会直接影响到画面的流畅性，如果选择的交换机为非线速交换机，就会导致画面卡顿。
选择交换机时不能单单只看包转发率、与背板带宽，尤其是核心交换机的选择，目前国内的很多厂家对于包转发率与背板带宽这两个数据标的很虚，不能够反映出交换机的真实性能，所以在选择核心交换机时务必选择大品牌，详细了解交换机的用途与参数。
安防监控系统常见故障及其解决方案安防监控系统是现代社会中非常重要的一种设备，它可以保障人们的生命财产安全，而且应用范围也非常广泛。
安防监控系统的质量和性能对人们的生活和社会稳定都有着至关重要的作用。
而如何处理安防监控系统的故障是一个需要及时解决和经常需要处理的问题。
所以，今天我们来谈谈关于“安防监控系统常见故障及其解决方案”的话题。
1.摄像头出现画面失真或花屏现象当监控画面出现失真或者花屏时，在确定不是电源或线路问题的情况下，常见的故障原因就是摄像机设备老化老化或存储设备故障。
解决此类问题的办法是使用新的摄像机或更换存储设备。
2.音视频设备记录不清当音视频记录出现不清或模糊的情况时，需要考虑硬件损坏的可能性，还需要注意电缆的质量是否达到标准要求，以及是否存在录制配置错误等问题。
尝试更换设备质量更好的线路并重新配置设备，该问题可解决。
3.网络不稳定当设备出现问题时，应首先检查观测设备的网络连接，是否勾选正确的IP，豁免其他网络台协议，检查设备的网络宽带电缆是否很好。
如果出现网络不稳定指示灯，需要调整网络宽带或更换设备。
4.被盗视频文件丢失这是一个非常常见的问题，很多人会无意中误删掉特定时间段的视频文件，还有可能是设备硬盘故障。
为了避免这种情况发生，我们建议将设备的录制时间定在更长的时间段，这样即使误删除也可以快速恢复。
5.设备夜晚工作问题当设备开始在黑夜工作时，出现了图像明暗不均、或者有白斑的问题，这通常是光源位置或亮度不足引起的。
我们可以更换光源的位置或增加照明设备，以改善这种情况。
6.电源问题如果观察电源灯闪烁或关闭，有可能是电源电压不稳或者电源卡连接数量过多等原因引起。
此时需要更换更稳定的电源，降低电源的使用数量。
7.存储设备空间不足由于存储容量限制，当存储设备空间不足时，监控系统不再为新数据记录存储。
解决方法是增加存储设备的空间或增加设备的录制时间。
还可以将数据储存在云端，增加数据容量。
总之，安防监控系统是一种高科技的应用，对于维护社会秩序和保护人民生命财产安全起着关键性作用。
监控摄像机常见故障和解决方法一、监控摄像机常见故障和解决方法如果你在安装的过程中,出现了以下的问题,请对照下列描述解决你的问题：1.屏幕无图像A.请检查电源连接B.请检查视频信号线连接C. 确实自动光圈镜头驱动模式是否对,DC 驱动镜头请拨摄像机镜头选择开关到DC模式,VIDEO镜头驱动镜头请拨摄像机镜头选择开关到VIDEO模式2.视频图像不清晰A.检查镜头是否干净,如果不干净请使用干净的棉布将镜头擦干净B.调节监视器的亮度和对比度C.检查摄像机镜头是否直接对着强光,如果是这样,请调节摄像机的位置D.调节摄像机的后焦3.屏幕是黑屏A.请调节监视器的亮度和对比度B.使用其他的75Ω设备检查问题,检查连接端子C.检查是否使用了自动光圈镜头后,摄像机后面的电平调节是否关掉了光线进入,如果是请根据摄像机的安装环境,调节视频输出电平。
D．摄像机本身有问题4.摄像机在使用的过程中表面比较热,并且出现黑色条纹检查你所配的电源是否按照说明书要求的电压范围配置,检查你的电源的电压输出是否发生了改变。
5.屏幕闪烁A.检查你的摄像机的镜头是否直接对着强光B.如果连接的是自动光圈镜头,请检查自动光圈镜头的连接。
6.摄像机运行一段时间后图像出现波纹检查视频线芯与铜皮，是否有短接现象，周围是否有强干扰源。
7.摄像机的图像时有时无检查视频线，电源线问题，看视频线和电源线是否出现接触不良。
一般在使用的过程中，如果摄像机带有云台，摄像机的线缆没有处理好，在云台的转动中出现了线被来回拉动，导致线缆里面的线断掉，出现接触不良。
摄像机安装在室外，尤其要注意摄像机视频头的防水处理，如果摄像头BNC接头出现了氧化后，也会出现这样的问题。
8.红外机晚上图像模糊，发白，效果差这类问题主要原因在于红外摄像机的玻璃使用一段时间后，上面灰尘比较多，导致红外灯在近距离就反射回去，所以使图像发白，不清晰。
最好定期对摄像机玻璃进行清洁处理。
9.摄像机运行一段时间后图像出现玻璃花摄像机一般工作电压在DC12V±1V的情况下，如果电压在15V DC 左右，长时间使用后，就会出现这样的问题，建议最好使用12V±1V的电压，否则摄像机容易出现烧毁现象。
监控系统常见故障排除监测监控系统出现故障一般包括两类：软件故障和硬件故障。
软件故障包括操作系统故障或损坏，监控系统软件故障或损坏、数据库软件故障或损坏等；硬件故障包括主机故障、传输接口故障、矿用分站故障、本安电源故障、传感器故障和线路故障等。
操作系统故障或损坏：当主机因丢失操作系统文件、操作不当、中毒、非正常关机等导致操作系统故障或操作系统损坏时，应对操作系统进行修复、恢复或重新安装。
维修方法分别是：①利用主机自带的系统还原、系统恢复功能或恢复光盘将操作系统恢复到正常工作状态；②利用系统安装光盘重新安装操作系统；③查明主机丢失的数据文件，并将其还原到操作系统中，使操作系统正常启动；④利用杀毒软件进行杀毒。
监控系统软件故障：当监控系统软件出现故障而无法正常使用时，可将损坏监控系统软件卸载干净，然后重新安装监控系统软件；或者将监控系统软件丢失损坏的文件修复，使监控系统软件恢复正常功能。
数据库软件故障：当监控系统软件调用的数据库出现故障时，一般用以下几种方法解决，①将数据丢失或损坏的文件修复；②将数据库重新和监控系统软件关联，并正确配置；③重新安装数据库软件，并正确配置数据库。
主机故障：主机故障即计算机出现故障，多是异常关机或非正常使用导致，一般多体现在无法开机、局部器件不能工作、产生异常发热、发声等。
排除主机故障的方法一般是检查判断主机故障的原因，找到故障点，利用计算机硬件知识排除故障。
故障多反映在主板、机箱电源、内存、显卡、声卡、CPU、各端口等。
主机故障一般需要专业人员进行维修。
传输接口故障：当主机检测到传输接口故障时，应检查和维修传输接口。
传输接口故障存在以下几种情况。
①传输接口无法开机，应检查传输接口供电电源是否正常；检查传输接口内部电源转换器或变压器等是否正常；检查电源连接线路是否有短路、断路情况；检查接口电源部分的保险管是否损坏；②传输接口开机不能正常工作，应检查传输接口主板是否正常工作；应检查传输接口主板的供电电源是否正常；应检查传输接口主板连接线路是否有短路、断路情况；③传输接口不能正常通讯，应检查传输接口主板是否正常；应检查连接线路是否有短路、断路情况；应检查传输接口的各个端口是否工作正常等。
摄像机及监控系统常见故障及处理办法真观识别CCD的品牌多少⼚家号称采⽤SONY CCD，⼜有多少⼚家交货时⽤SHARP的偷梁换柱！我不知道你清楚不清楚，但我亲⾃和某电⼦市场的监控专卖切磋过，问他SONY和SHARP的识别⽅法。
结果.....！这也是⼯程商及采购⼈员常遇到⼀件困扰的事，我采购的摄像机到底是什么⽅案的？CCD⼜是怎么分辨？在此做个简单的介绍：先从CCD看起：如果是枪机打开防尘盖，看CCD表⾯，看到没？上下两排接点，中间缺了个⼤门⽛，这就是SONY CCD的特征（左图）⼀边缺门⽛……⼀边不缺门⽛……是什么CCD呢索尼1/4"CCD（⽆图）没缺门⽛，SHARP CCD（左⼆图）⼀样没缺门⽛，但线条较粗，这是松下CCD（左三图）；A1 CCD（左四图）就这样了！看久就不会被骗了。
在商场铺头，随便拿个SHARP CCD冒充SONY的，⾄少有3成……再谈谈⽅案，⼀般⼈认为不就是SONY， SHARP， Panasonic ⽅案？其实⾥头还有⽞机：理论上，任何CCD是可以搭配任何D.S.P的。
⽬前的CCD，有：SONY(⾼低线)、SHARP (⾼低线)、Panasonic(⾼低线)、韩国A1+(低线)、三星(低线，本来已停产听说⼜卷⼟重来)，还有在韩国封装，号称松下芯⽚的，共以上6种品牌。
D.S.P：SONY 有SS-1(2163)， SS-11(3141/2)，SS-11X(4103)，SS-HQ1， SS-2，Sharp有D4(38603)，D5快出来了松下以D5为主还有⽇⽴(某台资⼤⼚⽤的)，韩国NEXTCHIP，台湾A-NOVA基本上不出这个范围（详细DSP说明，见⽂章《摄像机的DSP⽅案》⽽其中⼀般有在⽣产的组合，SONY低解CCD：可配 SONY SS-11， SS-1(很少)，SS-11X。
