智能取电开关使用说明书：

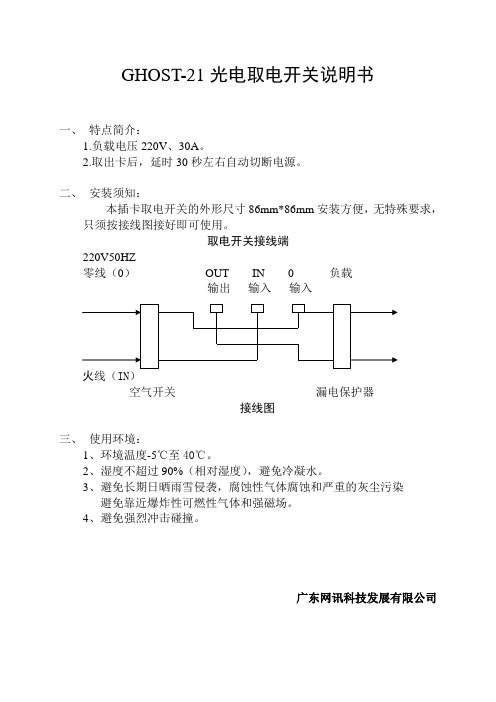

GHOST-21光电取电开关说明书
一、特点简介：
1.负载电压220V、30A。

2.取出卡后，延时30秒左右自动切断电源。

二、安装须知：
本插卡取电开关的外形尺寸86mm*86mm安装方便，无特殊要求，只须按接线图接好即可使用。

取电开关接线端
220V50HZ
零线（0）OUT IN 0 负载
输出输入输入
火线（IN）
空气开关漏电保护器
接线图
三、使用环境：
1、环境温度-5℃至40℃。

2、湿度不超过90%（相对湿度），避免冷凝水。

3、避免长期日晒雨雪侵袭，腐蚀性气体腐蚀和严重的灰尘污染
避免靠近爆炸性可燃性气体和强磁场。

4、避免强烈冲击碰撞。

广东网讯科技发展有限公司。

1 概述1.1 概述随着社会的发展，人们对供电可靠性的要求也越来越高。

很多场合用两路电源来保证供电的可靠性，这就需要一种在两路电源之间进行可靠切换的装置，YSQ1系列智能型自动电源转换开关（以下简称YSQ1）就是为了满足这一要求而开发的一种专用智能化产品。

该产品具有自投自复和自投不自复两种切换功能，对三相四线电网供电的两路电源的三相电压有效值及相位进行实时检测与显示，当任一相发生过压、欠压（包括缺相），能自动从异常电源切换到正常电源；用于电网——发电系统的产品能发出卸载和发电信号，是一种性能完善、完全可靠、操作方便、智能化程度高、技术水平达国内领先水品、使用范围广的双电源控制系统产品。

1.2 适用范围适用于额定绝缘电压690V，频率50Hz，额定工作电压400V额定电流800A以下的高层建筑、医院、商场、银行、消防、化工、冶金等要求提供不间断正常供电的场所，完成双回路供电系统的电源自动转换，以保证重要用户供电的可靠性。

本系列产品符合国际电工委员会IEC60947-6-1(1998)《自动转换开关电器》国家标准。

2 正常工作条件1) 周围空气温度：上限值不超过＋40℃；下限值不低于－5℃；24h内的平均值不超过＋35℃。

2)安装地点：安装地点的海拔高度不超过2000M。

3) 使用环境：YSQ1应安装在无导电尘埃及侵蚀性、易爆、易燃气体的干燥的环境中，并应避免雨淋及进水，装置不能受到撞击和震动，其安装垂直斜度不超过5度。

YSQ1安装场所的外磁场，在任何方向不应超过地磁场的5倍。

3 性能特点YSQ1系列智能型自动电源转换开关具有完善的检测、保护、报警功能，它采用高速单片嵌入式微处理器为主控芯片，实时检测电源的供电状况，能确保供电系统高可靠性运行。

1)具有机械联锁和电气联锁双重保护功能，以防止两台YSM系列（本厂生产）断路器同时合闸。

2)具有“手动控制”、“自投自复”、“常用供电”、“备用供电”、“断电再扣”、5种控制运行方法。

智能开关说明书R-W2-X-S系列（18.10.8）
屏1
●2.24调光开关群控设定与删除
SET
调光群控------同一网络中的调光触摸屏，可任意选择一路调光控制键作为群控键，控制
不同调光开关的亮度控制键。

加入群组的控制键将受群控键控制，又可独立
45ONSETOFF
屏2
同一网络
ABC
控制。

只需设置“调亮”、“调暗”控制键其中任一群控，其余两个控制键
调光群控设定
DEF
的群控由软件自动生成，无需重复设置。

L1
在触摸屏上按压对任意触摸屏按Smart
Dimmer2
Dimmer1
L2
调光控制键Remote设置遥控器
L3L4DEL
“SET”键,完成设置
屏n同一网络
6
设定保存退出
1
23
屏1
在任意触摸屏按压图示
按键，退出设置模式
6
在同一网络中选择调在该触摸屏上按压按键在同一网络中,根据用户
屏2同一网络
删除确认退出
光开关触摸屏作为发起场景设置键需求选择触摸屏上的群
屏，按SmartRemote设控键
置遥控器SET键
45
ONSETOFF
ABC
调光群控删除
DEF
待删除的调光对任意触摸屏按SmartL1
Dimmer2
屏n同一网络Dimmer1
群控被调出Remote设置遥控器L2
“DEL”键,完成设置L3L4DEL
DEL
5152
SET。

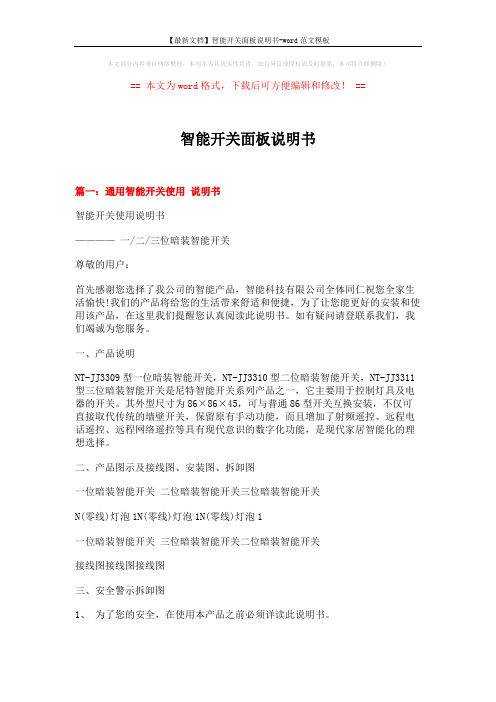

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==智能开关面板说明书篇一：通用智能开关使用说明书智能开关使用说明书————一/二/三位暗装智能开关尊敬的用户：首先感谢您选择了我公司的智能产品，智能科技有限公司全体同仁祝您全家生活愉快!我们的产品将给您的生活带来舒适和便捷，为了让您能更好的安装和使用该产品，在这里我们提醒您认真阅读此说明书。

如有疑问请登联系我们，我们竭诚为您服务。

一、产品说明NT-JJ3309型一位暗装智能开关，NT-JJ3310型二位暗装智能开关，NT-JJ3311型三位暗装智能开关是尼特智能开关系列产品之一，它主要用于控制灯具及电器的开关。

其外型尺寸为86×86×45，可与普通86型开关互换安装，不仅可直接取代传统的墙壁开关，保留原有手动功能，而且增加了射频遥控、远程电话遥控、远程网络遥控等具有现代意识的数字化功能，是现代家居智能化的理想选择。

二、产品图示及接线图、安装图、拆卸图一位暗装智能开关二位暗装智能开关三位暗装智能开关N(零线)灯泡1N(零线)灯泡1N(零线)灯泡1一位暗装智能开关三位暗装智能开关二位暗装智能开关接线图接线图接线图三、安全警示拆卸图1、为了您的安全，在使用本产品之前必须详读此说明书。

2、聘请专业电工为您安装或拆卸开关，安装或拆卸开关时，必须先切断电源。

3、本开关安装在洗漱间、浴室等潮湿的地方时应装防溅盒或采取防潮措施。

4、配接负载时应严格控制在负载功率之内。

5、安装开关时严禁锤打、过力紧固以防面板变形，同时严禁金属物掉入开关外壳内。

四、概念解释：1、学习状态：此时可以把遥控器的某一指令代码，存储于开关（插座、单路控制器）的记忆芯片中，从而实现两者之间的相互确认2、对码：实现遥控器和开关（插座、单路控制器）的相互确认。

如果不进行对码，遥控器则不能控制该开关（插座、单路控制器）3、数字对码：实现遥控器数字键和开关（插座、单路控制器）的相互确认。

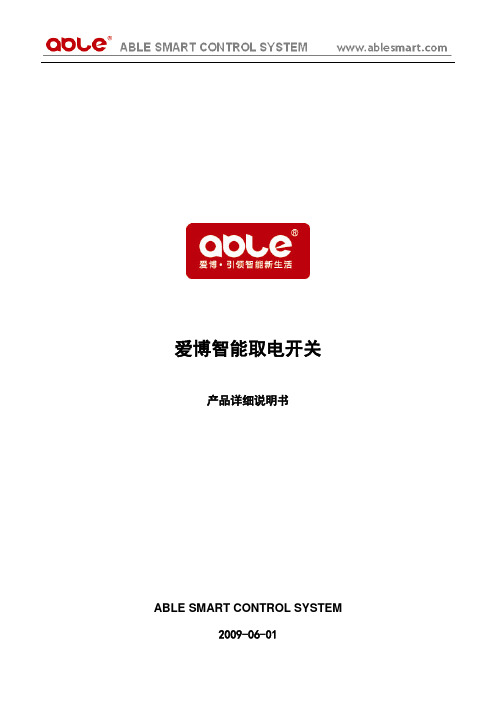

爱博智能取电开关产品详细说明书ABLE SMART CONTROL SYSTEM2009-06-01ABLE智能取电开关方详细介绍●智能取电开关概述ABLE系列酒店智能节电开关专为酒店精心设计的，当客人入住时，将开门卡插入节电开关中，即可使用客房内的照明、电视等设备，当客人离开客房时取出开门卡，客房总电源即可自动延时断开，既可节电亦能使客房用电更加安全。

●智能取电开关描述及特点●产品功能特点专用卡类别设计只能通过插入专用卡片才能达到取电，实现同一张卡实现开门和取电。

发光LED指示设计发光LED指示灯设计，符合现代酒店潮流并方便客人夜间操作。

延时断电设计当客人离开房间时，取出开门卡后，客房总电源即可自动延时20秒内断开，人性化方更客人的同时亦能使用电更安全。

●智能取电开关产品应用ABLE系列酒店智能节电开关适用于各类酒店、汽车旅馆等场所，使用它为酒店达到有效的节电，可以控制所有固定的客房照明和开关插座。

●操作使用当客人入住时，客人顺手将房卡(开门卡)插入到客房内门口侧的插卡取电开关，房内总电源便接通，客房内的电器设备(照明、空调、电视等) 便可以使用；当客人离开房间时，客人顺手取走开门卡（客人一定要拔卡出来因为客人还要用这卡回来开门），节电开关延迟在20 秒内自动断电，确保方节能和安全。

若想重新上电，只需再次插入卡即可。

●取电开关给酒店带来的节能经济分析取电开关是专门为您的酒店的节能和安全而设计的。

当您的酒店安装ABLE取电开关后，客人入住时，客人顺手将房卡(开门卡)插入到客房内门口侧的插卡取电开关，房内总电源便接通，客房内的电器设备(照明、空调、电视等) 便可以使用；当客人离开房间时，客人顺手取走开门卡（客人一定要拔卡出来因为客人还要用这卡回来开门），节电开关延迟 15 秒后自动断电，确保酒店节能和用电安全。

▲按一般标准客房的电器配置左右床头灯25~40W*2 镜前灯20W 落地灯25~40W电视120W 台灯25~40W 廊灯25W分体空调1000W 功率共约：1300W＝1.3KW按这个功率计算，如果酒店有房间100间，每度电1.2元，每个房间平均每天省电2小时，那么采用ABLE 插卡取电开关后，酒店每年可节省电费：1.3千瓦×100个房间×2小时/每天×365天×1.2元/每度电＝113,880元。

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==手机app远程遥控电源智能开关说明书篇一：智能开关型电动执行器说明书VESON-Ⅱ型电动执行器控制部件使用说明一、概述VESON-Ⅱ型电动执行控制器是一种智能型、一体化的开关型电动执行器（俗称电动头）控制部件。

VESON-Ⅱ具有丰富的自诊断与保护功能，以及行程方向、电机方向自调整等功能。

带有液晶显示的就地操作面板，提供了全中文的设置菜单及简明的操作指导。

运行中液晶显示器实时显示阀门位置、工作状态、故障原因等。

控制器提供了就地与远方可切换操作功能。

远方控制可采用无源接点，通过控制台按钮手动操作。

也可由控制系统的继电器接点或集电极开路门、电平、脉冲等DO信号驱动，因此可方便地与DCS、PLC、计算机或其它的控制仪表直接连接。

VESON-Ⅱ可输出阀门全开、全关的无源接点信号。

就地操作按钮可采用非通透式磁性按钮或红外遥控，以满足更高的防护等级要求。

二、主要功能1、就地操作功能通过就地操作面板的“开”、“关”、“停”三键实现对执行器的开、关、停操作。

2、远程操作功能远程控制可接入“开”、“关”两只按扭，或与DCS、PLC等控制系统通过两路DO（集电极开路门或24V电平、脉冲、继电器等）连接，实现对执行器的开、关、停操作。

3、自动调整电机转动方向设置完成后自动调整电机方向为需要的方向。

4、自动调整行程方向用户可任意指定执行器的开、关方向，无需改变任何接线。

5、电子全开、全关限位功能。

6、卡涩保护。

自动回退、前进三次，仍卡涩断电报警。

7、位置传感器故障报警及保护。

如果位置检测电位器发生故障，引线故障或位置检测电路故障，可自动停电机并点亮报警灯。

三、主要技术指标1、工作电源： AC60V～AC280V。

2、位置传感器：0～500Ω至0～10K电位器。

3、远方开、关控制信号：无源接点、集电极开路门：灌电流10mA。

智能道闸说明书深圳九鼎智能技术有限公司智能道闸现代企业管理部门为树立良好的企业形象，对所辖小区进行规范的现代化管理，已广泛地采用电动路闸取代落后的手动路闸，对出入车辆的进行高效管制。

在珠江三角洲甚为流行深圳市九鼎智能技术有限公司，集多年专业从事研制车场路桥IC 卡收费系统的经验及国外同类产品之优点，采用先进的单片计算机控制，从高标准、高可靠、高安全的角度出发，研制出新一代智能化电动路闸。

具有手控、遥控、防砸车自动落闸、停电自动解锁、可挂接各类电脑收费系统等功能，适合于花园别墅小区、企事业单位车辆进出管理及车场路桥收费系统等领域使用。

产品介绍主要功能：1 •手动按钮可作升’、’降’及‘停’操作2 •无线遥控可作升’、’降’、‘停’及对手动按钮的‘加锁’’解锁’操作3 •停电自动解锁，停电后可手动抬杆4 •具有便于维护与调试的‘自检模式'5 •可选配车辆传感器，使具有‘ 车过自动落闸' ‘防砸车' 或‘冲闸自动抬杆' 功能6•可选配专为道路收费而增设的顶蓬及通道两对红绿灯7 •可选配光隔离长线驱动器，挂接到电脑RS232-C串行通讯接口。

具备丰富的底层控制及状态返回指令，使收费系统微机可对电闸作最完全的控制。

8 •可根据客户需要增加其它特殊功能电气特性：1 •采用具备软件陷阱与硬件看门狗的单片机控制，永不死机2 •采用磁感应霍尔器件进行行程控制，非接触工作，永不磨损偏移3 •采用光电耦合、无触点、过零导通技术，主控板无火花无干扰高可靠工作4 •采用升降超时与电机过热保护，防止电闸非正常损坏5 •采用机械行程开关，进行切电总保护6 •宽范围的单相电源输入(160V-260V )适于恶劣的野外道路收费环境7 •光隔离串行通讯接口，隔离电压大于1500V，确保上位微机安全，实现抗汽车电火花等强电磁干扰的高可靠通讯机械特性:1 •采用精密的四连杆机构使闸杆做缓启渐停无冲击的的快速平稳动作， 并使闸杆只能在限 定的九十度范围内运行，不出意外。

鼎昊UDOHOW酒店感应卡插卡取电开关鼎昊UDOHOW 插卡取电开关是专门为您的酒店的节能和安全而设计的。

您的酒店安装鼎昊UDOHOW插卡取电开关后，客人入住时，客人将房门卡(开门卡)插入客房内门侧的取电开关，客房内通电。

房间内的电器设备(照明、空调、电视等) 便可以使用；当客人离开房间时，客人顺手取走房门卡（客人一定要拔卡出来因为客人还要用这卡回来开门），节电开关延迟 10 秒后自动断电，确保节能和安全。

鼎昊UDOHOW 感应卡插卡取电开关的节电经济分析：（按照标准客房的电器配置）电视120W台灯25~40W左右床头灯25~40W*2镜前灯20W落地灯25~40W廊灯25W分体空调1000W功率共约：1300W＝1.3KW按以上统计的功率计算，如果酒店有房间100间，每度电1.2元，每个房间平均每天省电2小时，那么采用鼎昊UDOHOW? 插卡取电开关后，酒店每年可节省电费：1.3千瓦×100个房间×2小时/每天×365天×1.2元/每度电＝113,880元。

鼎昊UDOHOW 感应卡插卡取电开关的用电安全分析：如果客人没有关闭酒店的电器就外出，服务员又没有注意到客人外出，酒店的电器便长期工作，而电器长期工作会导致电器本身的发热，如果电器发热过于厉害，就会降低电器性能烧坏电器本身，甚至引发火警。

而将取电开关安装到客房，就能有效的解决酒店安全用电的问题！采用鼎昊UDOHOW 感应卡取电开关的效益：酒店采用鼎昊UDOHOW取电开关，客人离开房间时，取走开门卡（客人一定要拔卡出来因为客人还要用这卡回来开门），取电开关延迟 15 秒后自动切断酒店的电源，既可给酒店带来直接的经济效益(节省大笔电费)，延长客房电器寿命，提升客房用电安全系数，又符合现在全球性的"环保节能"号召。

鼎昊UDOHOW，感应卡插卡取电开关特点：1．鼎昊UDOHOW 插卡取电开关取电开关外观为高级象牙白，采用进口无铅防火阻燃材料，安全性高。
