一、概述XCS-Y系列电子流量秤是我公司在综合国内外最新技术的基础上，研制出的具有当前先进水平的固体散料称重设备。
具有静态称重连续供料、性能稳定、计量准确、精度高等特点，且具有较高的性价比。
可广泛应用于粮食、化工、轻工、建材等行业。
二、基本配置及特点a). 基本配置1.采用GM8804C5型称重控制仪表2.台湾AirTAC公司的气控执行机构3.采用高精度称重传感器b). 主要特点1.稳定的三点悬挂系统，确保高精度2.断电后仪表数据不丢失3.广泛适用于粉状和颗粒状的物料三、工作原理XCS-Y系列电子流量秤是以称重控制显示仪表为核心的称重控制设备。
采用静态称量，连续给料方式。
物料流经上部的缓冲斗，经过喂料门落入秤体中，在秤体中堆积，使传感器受力并输出信号到称重控制显示仪表，当物料累积到设定值时，称重控制显示仪表输出信号给喂料电磁阀及排料电磁阀，使喂料门关闭而排料门打开，排出物料。
当物料排空时，称重控制显示仪表输出信号给喂料电磁阀及排料电磁阀，使喂料门打开而排料门关闭，进行下一秤的称重。
四、基本技术参数电源： AC220V±10% 50H Z(60Hz)功耗：约50W ；工作温度： -10℃～+ 40℃最大湿度： 90% 无凝露气源压力：≥0.5MPa串行口： RS232／RS485可选准确度： 0.2五、安装要求（1）正确选型b.确定累计流量的物料容重值（每称多少公斤）c.提供物料在单位时间（每秒、每分、每小时）内的设计流量，此值确定的误差范围尽量在±10%内，或向大值靠近。
d.XCS-Y30/120每秤工作周期可按10-12秒计算。
（2）安装和使用要求a.一般要在设备的进出料之间预设置有可靠控制转换门又符合流角的旁通溜管。
b.设备定位要兼顾进出料流角（料流溜管方向与水平方向之间≤90°的夹角）。
一般对于容重小的粉料和松软性物料流角≥60°，容重大的质硬性物料流≥45°。

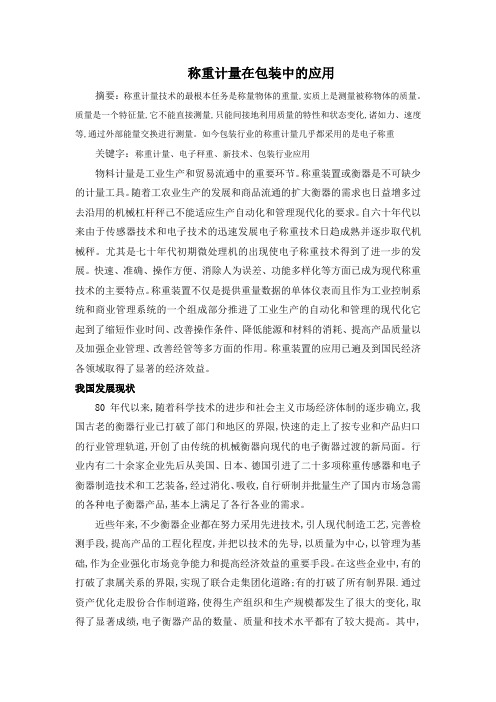

称重计量在包装中的应用摘要：称重计量技术的最根本任务是称量物体的重量,实质上是测量被称物体的质量。
质量是一个特征量,它不能直接测量,只能间接地利用质量的特性和状态变化,诸如力、速度等,通过外部能量交换进行测量。
如今包装行业的称重计量几乎都采用的是电子称重关键字：称重计量、电子秤重、新技术、包装行业应用物料计量是工业生产和贸易流通中的重要环节。
称重装置或衡器是不可缺少的计量工具。
随着工农业生产的发展和商品流通的扩大衡器的需求也日益增多过去沿用的机械杠杆秤己不能适应生产自动化和管理现代化的要求。
自六十年代以来由于传感器技术和电子技术的迅速发展电子称重技术日趋成熟并逐步取代机械秤。
尤其是七十年代初期微处理机的出现使电子称重技术得到了进一步的发展。
快速、准确、操作方便、消除人为误差、功能多样化等方面已成为现代称重技术的主要特点。
称重装置不仅是提供重量数据的单体仪表而且作为工业控制系统和商业管理系统的一个组成部分推进了工业生产的自动化和管理的现代化它起到了缩短作业时间、改善操作条件、降低能源和材料的消耗、提高产品质量以及加强企业管理、改善经管等多方面的作用。
称重装置的应用已遍及到国民经济各领域取得了显著的经济效益。
我国发展现状80年代以来,随着科学技术的进步和社会主义市场经济体制的逐步确立,我国古老的衡器行业已打破了部门和地区的界限,快速的走上了按专业和产品归口的行业管理轨道,开创了由传统的机械衡器向现代的电子衡器过渡的新局面。
行业内有二十余家企业先后从美国、日本、德国引进了二十多项称重传感器和电子衡器制造技术和工艺装备,经过消化、吸收,自行研制并批量生产了国内市场急需的各种电子衡器产品,基本上满足了各行各业的需求。
近些年来,不少衡器企业都在努力采用先进技术,引人现代制造工艺,完善检测手段,提高产品的工程化程度,并把以技术的先导,以质量为中心,以管理为基础,作为企业强化市场竞争能力和提高经济效益的重要手段。
重力式自动装料衡器计量标准技术报告标题：重力式自动装料衡器计量标准技术报告摘要：本报告介绍了重力式自动装料衡器计量标准技术，包括该衡器的工作原理、计量标准方法和计量误差控制。
通过对该技术的研究和应用，可以有效提高自动装料衡器的计量准确性和稳定性，为工业生产提供可靠的重量计量数据。
1. 引言重力式自动装料衡器是一种广泛应用于工业生产中的重量计量设备。
它通过重力作用将物料自动装入袋子或容器，并实时监测重量，实现自动计量。
衡器的计量准确性对于生产过程的控制和质量保证具有重要意义。
2. 工作原理重力式自动装料衡器利用重力作用将物料装入袋子或容器，通过传感器实时监测重量变化。
衡器通过控制装料速度和时间来实现自动计量。
其工作原理主要包括称重传感器、控制系统和物料输送装置。
3. 计量标准方法为了保证重力式自动装料衡器的计量准确性，需要采用一系列的计量标准方法。
包括衡器的选型、传感器的校准和检测、控制系统的调试和校准、物料输送装置的测试和验证等。
4. 计量误差控制重力式自动装料衡器的计量误差主要包括称重误差和物料流量误差。
通过合理设计和调整衡器的各部分参数，可以有效控制计量误差。
同时，严格执行计量标准方法和定期维护保养也是减小计量误差的重要措施。
5. 应用案例本报告还介绍了一些重力式自动装料衡器在工业生产中的应用案例。
这些案例展示了该技术在不同行业的计量标准方法和误差控制手段，为其他企业参考和借鉴。
结论：重力式自动装料衡器计量标准技术具有重要的应用价值和推广前景。
通过严格执行计量标准方法和控制计量误差，可以提高计量准确性和稳定性，为工业生产提供可靠的重量计量数据。
DUB2S-Ex系列数字式称重传感器用户使用说明书执行标准：GB/T 7551-2008上海大和衡器有限公司目录前言 (2)1. 产品使用范围 (3)2. 工作原理及电路图 (4)3. 主要技术指标 (5)4. 安装步骤 (6)5. 安装注意事项 (8)6. 使用工作环境 (9)7. 安全注意事项 (9)8. 维修事项 (9)9. 售后服务 (10)附：装箱清单 (11)前言首先感谢您使用我公司生产的DUB2S-Ex 系列称重传感器！如果您是首次使用这种型号的称重传感器，请在工作前务必仔细阅读该使用说明书。
本说明书适用于DUB2S-Ex 系列的所有产品，对于特殊定制的产品，请另外阅读附加说明。
请及时按照装箱单核对传感器及其配件，如果配件不全请与供应商或本公司取得联系。
任何时候禁止用力拉扯传感器电缆,否则导致的故障不属于保修范围!使用前请先仔细阅读以下说明,由于不当操作导致的损坏不属于保修范围!1. 产品使用范围本公司生产的DUB2S-Ex系列称重传感器是引进日本大和的先进设计和生产技术制造的，它具有优异的负荷特性、温度特性，全密封耐腐蚀、抗过载能力强、防潮性能极好、高性能防爆、结构紧凑、使用范围广等特点。
能用于各类电子皮带秤、定量给煤机、料斗秤等大型工业电子衡器，配套各类高精度称重显示仪表、自动化仪表以及大屏幕显示装置等各类特殊电子称重设备。
它不仅能用于农产品生产、仓储、工矿、贸易、来料加工等企事业单位，还能广泛用于运输、科研以及国家重点项目的配套工程。
安装方便、经久耐用，尤其适用于工作环境较为恶劣以及有粉尘防爆要求的场合。
DUB2S-Ex系列称重传感器通过了防爆认证（Ex tD A21 IP6X T80）、IEC Ex 防爆认证（Ex tb IIIC T80℃ Db），产品性能完全能达到OIML R60：2000和GB/T 7551-2008的使用要求。
2. 工作原理及电路图称重传感器由弹性体、贴在其上面的电阻应变片及AD电路板组成。
衡器技术手册第一节衡器的工作原理及分类一.衡器的工作原理测量被称物体的质量所利用的科学基础，叫做称重原理或衡量原理。
通常可分为：1.杠杆力平衡原理：利用两力对于杠杆支点所产生的力矩之和为零的杠杆平衡原理进行称量，称量结果为物体的质量。
该原理属于质量比较原理。
2.弹性变形原理：根据虎克定律，利用弹性体在力的作用下的形变与力的对应关系进行称量，称量结果为物体的重量。
该原理属于力比较原理。
3.液压原理：利用液体传送压强的性质，根据液面平衡压力相等的原理进行称量，称量结果为液体的质量。
4.非电量的电测量原理：以称重传感器的原理为基础进行称量，称量结果为物体的重量。
5.其它原理：如核子秤是利用对Y射线的吸收原理工作的。
二.衡器的分类衡器的分类都是依据衡器某一特征而分类的，特征不同，分类方法也不同。
1.按结构原理分类：杠杆秤、弹簧秤、摆锤秤、机电结合秤、电子秤。
2.按衡量方法分类：自动衡器：不需要操作者的干预，而是按照预先确定了的自动处理程序进行称量的衡器。
如动态轨道衡，电子汽车衡。
半自动衡器：按照手动指令，自动地处理全部称量过程的衡器。
非自动衡器：在称量过程中,需要由人来操作的衡器.非自动衡器有自行指示的、半自行指示的、非自行指示的.3.按准确度等级分类：①•自动衡器，根据称量值的相对误差，其准确度等级划分为：(0.2)、(0.5)、(1.0)、(2.0)四个等级。
②.非自动衡器，根据检定分度值(e)、检定分度数(n)、最小称量(Min)将准确度等级划分为特种准确度级、高准确度级、中准确度级、普通准确度级四个等级，它们的符号分别为I、II、III、W。
三.衡器的基本性能1.正确性：指称量示值与被称物体真值之间的差异程度。
用正确度表示。
2.不变性：指连续重复称量同一物体时，各次称量示值的差异程度，也就是示值的重复性。
用重复性表示。
3.灵敏性：指衡器对载荷感受的灵敏程度。
用灵敏度表示。
4.稳定性：是指衡器因受外来扰动而失去平衡，在取消外来扰动后，回复到初始平衡状态的能力。
