挂篮悬臂浇筑法施工技术图文详解一、挂篮的介绍大跨径的预应力混凝土连续梁广泛采用挂篮进行悬臂浇筑施工。
所谓挂篮施工，是指浇筑悬臂梁桥时，采用吊篮方法，就地分段悬臂作业。
它不需要架设支架和不使用大型吊机。
挂篮施工较其他方法，具有结构轻、拼制简单方便、无压重等优点。
（一）挂篮构造挂篮是一个能沿梁顶滑动或滚动的承重构架，锚固悬挂在已施工梁段上，在挂篮上可进行下一梁段的模板、钢筋、预应力管道的安设，混凝土灌注和预应力张拉，压浆等作业。
完成一个节段的循环后，挂篮即可前移并固定，进行下一节段的悬灌，如此循环直至悬臂灌注完成。
（二）挂篮施工的主要工作内容用挂篮悬臂施工的主要工作内容包括：在墩顶浇筑起步梁段(0#块)，在起步梁段上拼装悬灌挂篮并依次分段悬浇梁段；最后施工边跨及中跨合拢。
（三）挂篮分类一般桁架式挂篮可分为三角挂篮、菱形挂篮、弓弦式挂篮、平弦无平衡重式挂篮四种；（32+48+32）m连续梁选用三角挂篮，其优点在于结构简单、自重轻、受力明确、稳定性好、变形性小。
三角挂篮菱形挂篮弓弦式挂篮（四）三角挂篮的构造三角挂篮由①主桁架系统、②走行系统、③锚固系统、④吊挂系统、⑤工作平台系统、⑥模板系统六大部分组成。
①主桁架系统：主要由三角形主桁架及前上横梁组成，其杆件均为型钢焊接而成。
②走行系统：主要由导链、走行轨道、内模及外模走行梁、前滑座、后钩座等组成。
③锚固系统：分为主桁架的锚固和平台系统的锚固两部分，主桁架用φ32精扎螺纹钢筋锚固在箱梁上。
平台系统前端通过精轧螺纹吊杆和吊带锚固在前上横梁上。
④吊挂系统：主要由精轧螺纹吊杆、吊带、小型分配梁、调节千斤顶等组成。
用以支撑平台系统，将其荷载传递给主承重系统，并通过操作千斤顶调节吊杆螺帽，以调节平台标高。
⑤工作平台系统：主要由前下横梁、后下横梁、底模花架等组成。
⑥模板系统：由内模、侧模、底模组成。
二、挂篮施工技术主要工艺流程桩连续梁灌篮施工顺序图解（一）0 # 段的浇注0#段位于桥墩上方，灌注0#段相当于给挂篮提供一个安装场地。

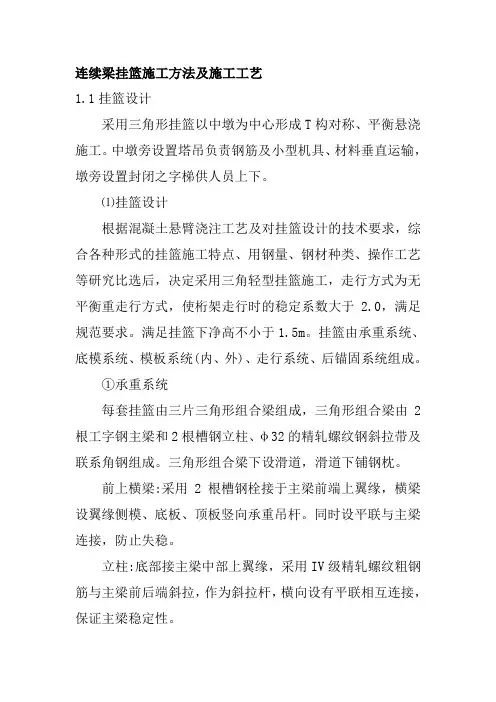

连续梁挂篮施工方法及施工工艺1.1挂篮设计采用三角形挂篮以中墩为中心形成T构对称、平衡悬浇施工。
中墩旁设置塔吊负责钢筋及小型机具、材料垂直运输，墩旁设置封闭之字梯供人员上下。
⑴挂篮设计根据混凝土悬臂浇注工艺及对挂篮设计的技术要求，综合各种形式的挂篮施工特点、用钢量、钢材种类、操作工艺等研究比选后，决定采用三角轻型挂篮施工，走行方式为无平衡重走行方式，使桁架走行时的稳定系数大于2.0，满足规范要求。
满足挂篮下净高不小于1.5m。
挂篮由承重系统、底模系统、模板系统(内、外)、走行系统、后锚固系统组成。
①承重系统每套挂篮由三片三角形组合梁组成，三角形组合梁由2根工字钢主梁和2根槽钢立柱、φ32的精轧螺纹钢斜拉带及联系角钢组成。
三角形组合梁下设滑道，滑道下铺钢枕。
前上横梁:采用2根槽钢栓接于主梁前端上翼缘，横梁设翼缘侧模、底板、顶板竖向承重吊杆。
同时设平联与主梁连接，防止失稳。
立柱:底部接主梁中部上翼缘，采用IV级精轧螺纹粗钢筋与主梁前后端斜拉，作为斜拉杆，横向设有平联相互连接，保证主梁稳定性。
b、底模系统底模长1.0m在混凝土悬臂施工中承担钢筋混凝土重量及施工机具重量，并兼做施工操作平台。
底模采用大块钢模板，模板平铺于底板纵梁上，纵梁在底板下采用2根槽钢。
底板纵梁与前下横梁、后下横梁采用栓接，前下、后下横梁均采用2根槽钢。
c、模板系统(内、外)外模用槽钢及角钢做骨架，其外围为大块钢模，钢模面板用5 mm热轧板，骨架与模板连接均采用焊接，侧模用滑梁悬吊，滑梁后设滑轮，以便滑梁、侧模同时滑出，内模采用槽钢和角钢做骨架，钢木组合模板，采用滑梁移动。
d、走行系统分为三角形组合梁走行系统，侧模走行系统及内模走行系统三部分。
三角形组合梁走行系统:在每片梁中部设滑动点，后部设平衡导向滑轮，箱梁顶面上设滑道，向前滑移。
侧模走行:外模走行，在侧模滑梁上安装滚动轴，当松开后锚拴及支撑拆模时，在自重作用下，侧模落在滑梁上，与主梁、侧模、内模滑梁同时前进。
连续梁菱形挂篮施工工法(部级)全解连续梁菱形挂篮施工工法是目前在清华大学校内建设工地中广泛使用的一种施工方式。
该工法可以有效的提高施工效率，减少人力物力的浪费，提高施工质量，大大缩短施工周期，是目前施工行业中较为常用的一种施工工法。
1. 工法原理连续梁菱形挂篮施工工法是一种利用钢丝绳将菱形挂篮吊装在连续梁上进行施工的工法。
使用该工法可以有效的提高施工效率，减少人力物力的浪费。
下面我们来具体了解一下该工法的原理：1.1 挂篮吊装连续梁菱形挂篮施工工法最主要的原理是通过钢丝绳将菱形挂篮吊装到连续梁上方进行施工。
由于挂篮可以悬挂在连续梁的上方，所以可以大大减少施工现场的堆场，减少人员的活动范围，提高施工效率。
1.2 构造合理连续梁菱形挂篮施工工法对挂篮的结构设计有一定要求。
挂篮的结构应该合理，能够适应梁的形状和施工需要。
在施工过程中，挂篮的安装和拆除应该方便快捷，能够满足施工的需求。
1.3 施工安全在连续梁菱形挂篮施工工法中，施工安全是十分重要的。
要保证施工安全，应该加强对施工现场的管理，做好安全防护措施。
同时在施工过程中，要保证吊装、固定和拆卸的安全可靠。
2. 工法步骤连续梁菱形挂篮施工工法的具体施工步骤如下：2.1 搭设脚手架在施工现场搭设脚手架，为后续的作业做好准备。
2.2 安装钢丝绳在连续梁上方安装钢丝绳，并将其悬挂于脚手架上方。
钢丝绳的选择要符合规范要求，并对钢丝绳进行检查。
2.3 安装挂篮将挂篮安装在钢丝绳上，并进行固定。
固定应该牢固可靠，以防止施工过程中发生意外。
同时，还要对挂篮的位置进行调整，使其适应梁的形状和施工需要。
2.4 确认安全在进行其他施工之前，应该对钢丝绳和挂篮固定件进行检查，确保施工的安全。
2.5 进行施工在安全确认之后，进行施工作业。
施工完成后，要及时进行清理、移除挂篮。
3. 工法优点使用连续梁菱形挂篮施工工法，有以下几点优点：3.1 提高效率该工法可以大大减少施工现场的堆场，减少人员的活动范围，提高施工效率。

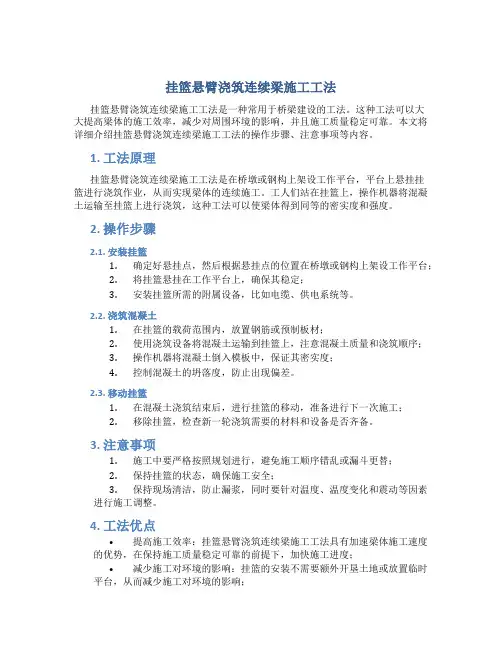

挂篮悬臂浇筑连续梁施工工法挂篮悬臂浇筑连续梁施工工法是一种常用于桥梁建设的工法。
这种工法可以大大提高梁体的施工效率，减少对周围环境的影响，并且施工质量稳定可靠。
本文将详细介绍挂篮悬臂浇筑连续梁施工工法的操作步骤、注意事项等内容。
1. 工法原理挂篮悬臂浇筑连续梁施工工法是在桥墩或钢构上架设工作平台，平台上悬挂挂篮进行浇筑作业，从而实现梁体的连续施工。
工人们站在挂篮上，操作机器将混凝土运输至挂篮上进行浇筑，这种工法可以使梁体得到同等的密实度和强度。
2. 操作步骤2.1. 安装挂篮1.确定好悬挂点，然后根据悬挂点的位置在桥墩或钢构上架设工作平台；2.将挂篮悬挂在工作平台上，确保其稳定；3.安装挂篮所需的附属设备，比如电缆、供电系统等。
2.2. 浇筑混凝土1.在挂篮的载荷范围内，放置钢筋或预制板材；2.使用浇筑设备将混凝土运输到挂篮上，注意混凝土质量和浇筑顺序；3.操作机器将混凝土倒入模板中，保证其密实度；4.控制混凝土的坍落度，防止出现偏差。
2.3. 移动挂篮1.在混凝土浇筑结束后，进行挂篮的移动，准备进行下一次施工；2.移除挂篮，检查新一轮浇筑需要的材料和设备是否齐备。
3. 注意事项1.施工中要严格按照规划进行，避免施工顺序错乱或漏斗更替；2.保持挂篮的状态，确保施工安全；3.保持现场清洁，防止漏浆，同时要针对温度、温度变化和震动等因素进行施工调整。
4. 工法优点•提高施工效率：挂篮悬臂浇筑连续梁施工工法具有加速梁体施工速度的优势，在保持施工质量稳定可靠的前提下，加快施工进度；•减少施工对环境的影响：挂篮的安装不需要额外开垦土地或放置临时平台，从而减少施工对环境的影响；•节省人力：挂篮悬臂浇筑连续梁施工工法可以在较少的人员参与情况下完成相对较多的工作。
，挂篮悬臂浇筑连续梁施工工法是一种优化桥梁施工的有效手段。
通过科学的施工方案和严谨的操作流程，可以在保证施工质量的前提下提高施工效率、减少对周围环境的影响，对桥梁建设具有重要意义。
