偏心荷载作用下基底压力推导

二、基底压力的简化计算（一）竖直中心荷载作用下当竖直荷载作用于基础中轴线时，基底压力呈均匀分布(图3-19)，其值按下式计算：对于矩形基础式中：p--基底压力(kPa)；P--作用于基础底面的竖直荷载(kN)；F--上部结构荷载设计值 (kN) ；G--基础自重设计值和基础台阶上回填土重力之和（kN），G=γ·A·D；γ--基础材料和回填土平均重度，一般取20kN/m3；A--基底面积 (m2 )；A=BL，B和L分别为矩形基础的宽度和长度 (m)；D--基础埋置深度 (m)。

对于条形基础，在长度方向上取1m计算，故有：式中：p--沿基础长度方向1m内相应的荷载值kN/m；其余意义同上。

（二）单向偏心荷载作用下矩形基础受偏心荷载作用时，基底压力可按材料力学偏心受压柱计算。

如果基础只受单向偏心荷载作用时，基底两端的压力为：式中：e--竖直荷载的偏心矩(m)；其余意义同上。

按式(3-16)计算，基底压力分布有下列三种情况：（1）当e<B/6时，p min为正值，基底压力为梯形分布(图3-20a)；（2）当e=B/6时，p min=0，基底压力按三角形分布(图3-20b)；（3）当e>B/6 时，p min为负值，表示基础底面与地基之间一部分出现拉应力。

但实际上，在地基土与基础之间不可能存在拉力，因此基础底面下的压力将重新分布(图3-20c)。

这时，可根据力的平衡原理确定基础底面的受压宽度和应力大小(图3-20c)，有基础受压宽度：基础底面最大应力：式中：K=B/2-e，符号意义同前。

若条形基础受偏心荷载作用，同样可取长度方向上的一延米进行计算，则基底宽度方向两端的压力为：基底压力的具体求解方法参见例题3-4。

【例题3-4】柱基础底面尺寸为1.2×1.0m2，作用在基础底面的偏心荷载F+G=150kN，如下图所示。

如果偏心距分别为0.1m、0.2m、0.3m。

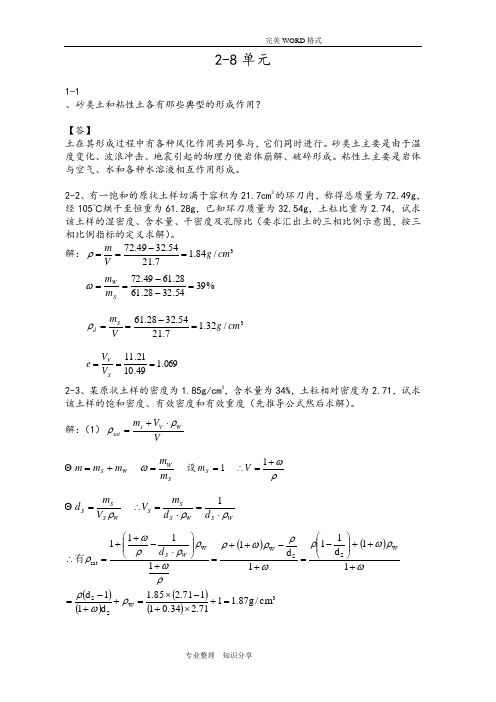

2-8单元1-1、砂类土和粘性土各有那些典型的形成作用？ 【答】土在其形成过程中有各种风化作用共同参与，它们同时进行。

砂类土主要是由于温度变化、波浪冲击、地震引起的物理力使岩体崩解、破碎形成。

粘性土主要是岩体与空气、水和各种水溶液相互作用形成。

2-2、有一饱和的原状土样切满于容积为21.7cm 3的环刀内，称得总质量为72.49g ，经105℃烘干至恒重为61.28g ，已知环刀质量为32.54g ，土粒比重为2.74，试求该土样的湿密度、含水量、干密度及孔隙比（要求汇出土的三相比例示意图，按三相比例指标的定义求解）。

解：3/84.17.2154.3249.72cm g V m =-==ρ%3954.3228.6128.6149.72=--==S W m m ω 3/32.17.2154.3228.61cm g V m S d =-==ρ 069.149.1021.11===S V V V e 2-3、某原状土样的密度为1.85g/cm 3，含水量为34%，土粒相对密度为2.71，试求该土样的饱和密度、有效密度和有效重度（先推导公式然后求解）。

解：（1）VV m WV s sat ρρ⋅+=W S m m m += SW m m =ω 设1=S m ρω+=∴1VW S S S V m d ρ=WS W S S S d d m V ρρ⋅=⋅=∴1()()()()()()3W S S W S S W W satcm /87g .1171.20.341171.285.1d 11d 11d 111d 11111=+⨯+-⨯=++-=+++⎪⎪⎭⎫ ⎝⎛-=+-++=+⎪⎪⎭⎫ ⎝⎛⋅-++=∴ρωρωρωρωρρωρρωρρρωρW S d 有（2）()3'/87.0187.1cm g VV V V V V V m V V m W sat W V Ssat WV W V W S S W S S =-=-=+-=-+-=-=ρρρρρρρρρ （3）3''/7.81087.0cm kN g =⨯=⋅=ργ 或3'3/7.8107.18/7.181087.1cmkN cm kN g W sat sat sat =-=-==⨯=⋅=γγγργ2-4、某砂土土样的密度为1.77g/cm 3，含水量9.8%，土粒相对密度为2.67，烘干后测定最小孔隙比为0.461，最大孔隙比为0.943，试求孔隙比e 和相对密实度Dr ，并评定该砂土的密实度。

1-8单元1-1、砂类土和粘性土各有那些典型的形成作用？【答】土在其形成过程中有各种风化作用共同参与，它们同时进行。

砂类土主要是由于温度变化、波浪冲击、地震引起的物理力使岩体崩解、破碎形成。

粘性土主要是岩体与空气、水和各种水溶液相互作用形成。

2-2、有一饱和的原状土样切满于容积为21.7cm 3的环刀内，称得总质量为72.49g ，经105℃烘干至恒重为61.28g ，已知环刀质量为32.54g ，土粒比重为2.74，试求该土样的湿密度、含水量、干密度及孔隙比（要求汇出土的三相比例示意图，按三相比例指标的定义求解）。

解：3/84.17.2154.3249.72cm g V m =-==ρ %3954.3228.6128.6149.72=--==S W m m ω 3/32.17.2154.3228.61cm g V m S d =-==ρ 069.149.1021.11===S V V V e 2-3、某原状土样的密度为1.85g/cm 3，含水量为34%，土粒相对密度为2.71，试求该土样的饱和密度、有效密度和有效重度（先推导公式然后求解）。

解：（1）VV m WV s sat ρρ⋅+=W S m m m += SW m m =ω 设1=S m ρω+=∴1VW S S S V m d ρ=WS W S S S d d m V ρρ⋅=⋅=∴1()()()()()()3W S S W S S W W satcm /87g .1171.20.341171.285.1d 11d 11d 111d 11111=+⨯+-⨯=++-=+++⎪⎪⎭⎫ ⎝⎛-=+-++=+⎪⎪⎭⎫ ⎝⎛⋅-++=∴ρωρωρωρωρρωρρωρρρωρW S d 有（2）()3'/87.0187.1cm g VV V V V V V m V V m W sat W V Ssat WV W V W S S W S S =-=-=+-=-+-=-=ρρρρρρρρρ （3）3''/7.81087.0cm kN g =⨯=⋅=ργ或3'3/7.8107.18/7.181087.1cmkN cm kN g W sat sat sat =-=-==⨯=⋅=γγγργ2-4、某砂土土样的密度为1.77g/cm 3，含水量9.8%，土粒相对密度为2.67，烘干后测定最小孔隙比为0.461，最大孔隙比为0.943，试求孔隙比e 和相对密实度Dr ，并评定该砂土的密实度。

双向偏心受压矩形基础基底压力的计算摘要:受双向偏心荷载作用基础,当基础底面出现零应力区时,传统的设计方法难以计算其基底压力,本文给出了矩形基础底面出现零应力区时,基底压力的计算公式,编制了计算表格并应用于工程实际。

分析表明,采用新的允出现零应力区的设计方法,双向偏心受压基础的安全性和经济性均有较大提高。

关键词:矩形基础双向偏心竖向力基底压力1 引言在石油工程设计中,设备基础受力情况复杂,多为双向偏心受压(见图1),且常出现偏心距较大的情况。

设计时,按双向偏心荷载作用计算更为合理。

在现行的《建筑地基基础设计规范》GB50007-2002[1]中,并未给出双向偏心荷载作用下的基底压力值计算公式。

传统计算方法按不允许基底出现零应力区设计。

这种方法过于保守,因此准确计算出基础在双向偏心荷载作用下的基底压力具有实际价值。

2 基底不出现零应力区时基底压力的计算2.1计算假定1基础底面压力为平面分布基础底面压力为平面分布2基础底面与地基之间只能传递压力不可能传递拉力。

这样一来,就以零压力线为界,将基础底面划分为两个区域,零压力线以外部分为零压力区,该区域基础底面压力为零;另一部分为基础底面的压力区。

基础顶面上的竖向力F全部经由压力区传至地基。

3基础为矩形刚性基础,在受力过程中没有变形,基础满足抗弯、抗剪、抗冲切要求。

基底出现零应力区时,矩形基础基底压力的计算同样应符合上述假定。

2.2计算模型Ⅰ通常的计算方法根据基础底面压力为平面分布的基本假定,认为基底不出现拉力,基础全截面受压,基底应力如图2所示,公式如下:通过公式(1)可以求出基底最大压应力P1,最小压应力P3。

2.3适用条件使用上式计算基底应力时,必须满足计算得出的最小压力Pmin≥0的条件,即基础底面不能出现拉力。

此时偏心距满足:。

实际工程中,当作用在基础上的竖向力F较小,弯矩M较大时,偏心距往往大于上述计算要求,要想满足Pmin≥0的条件,势必要选用较大的基础底面。

二、基底压力的简化计算（一）竖直中心荷载作用下当竖直荷载作用于基础中轴线时，基底压力呈均匀分布(图3-19)，其值按下式计算：对于矩形基础式中：p--基底压力(kPa)；P--作用于基础底面的竖直荷载(kN)；F--上部结构荷载设计值 (kN) ；G--基础自重设计值和基础台阶上回填土重力之和（kN），G=γ·A·D；γ--基础材料和回填土平均重度，一般取20kN/m3；A--基底面积 (m2 )；A=BL，B和L分别为矩形基础的宽度和长度 (m)；D--基础埋置深度 (m)。

对于条形基础，在长度方向上取1m计算，故有：式中：p--沿基础长度方向1m内相应的荷载值kN/m；其余意义同上。

（二）单向偏心荷载作用下矩形基础受偏心荷载作用时，基底压力可按材料力学偏心受压柱计算。

如果基础只受单向偏心荷载作用时，基底两端的压力为：式中：e--竖直荷载的偏心矩(m)；其余意义同上。

按式(3-16)计算，基底压力分布有下列三种情况：（1）当e<B/6时，p min为正值，基底压力为梯形分布(图3-20a)；（2）当e=B/6时，p min=0，基底压力按三角形分布(图3-20b)；（3）当e>B/6 时，p min为负值，表示基础底面与地基之间一部分出现拉应力。

但实际上，在地基土与基础之间不可能存在拉力，因此基础底面下的压力将重新分布(图3-20c)。

这时，可根据力的平衡原理确定基础底面的受压宽度和应力大小(图3-20c)，有基础受压宽度：基础底面最大应力：式中：K=B/2-e，符号意义同前。

若条形基础受偏心荷载作用，同样可取长度方向上的一延米进行计算，则基底宽度方向两端的压力为：基底压力的具体求解方法参见例题3-4。

【例题3-4】柱基础底面尺寸为1.2×1.0m2，作用在基础底面的偏心荷载F+G=150kN，如下图所示。

如果偏心距分别为0.1m、0.2m、0.3m。
