热水供热系统和蒸汽供热系统

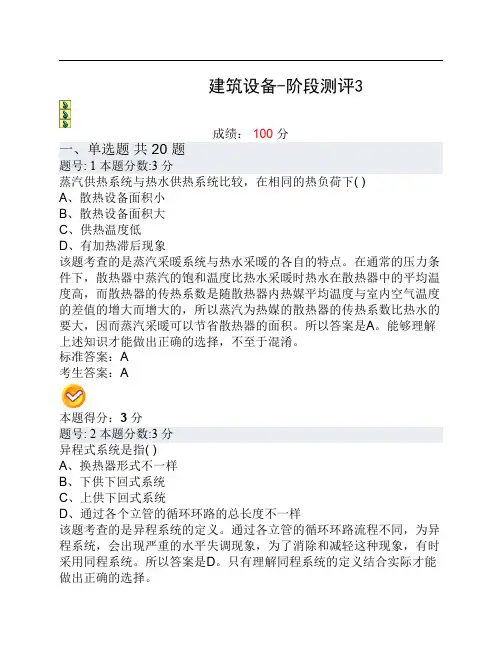

建筑设备-阶段测评3成绩：100分一、单选题共 20 题题号: 1 本题分数:3 分蒸汽供热系统与热水供热系统比较，在相同的热负荷下( )A、散热设备面积小B、散热设备面积大C、供热温度低D、有加热滞后现象该题考查的是蒸汽采暖系统与热水采暖的各自的特点。

在通常的压力条件下，散热器中蒸汽的饱和温度比热水采暖时热水在散热器中的平均温度高，而散热器的传热系数是随散热器内热媒平均温度与室内空气温度的差值的增大而增大的，所以蒸汽为热媒的散热器的传热系数比热水的要大，因而蒸汽采暖可以节省散热器的面积。

所以答案是A。

能够理解上述知识才能做出正确的选择，不至于混淆。

标准答案：A考生答案：A本题得分：3 分题号: 2 本题分数:3 分异程式系统是指( )A、换热器形式不一样B、下供下回式系统C、上供下回式系统D、通过各个立管的循环环路的总长度不一样该题考查的是异程系统的定义。

通过各立管的循环环路流程不同，为异程系统，会出现严重的水平失调现象，为了消除和减轻这种现象，有时采用同程系统。

所以答案是D。

只有理解同程系统的定义结合实际才能做出正确的选择。

标准答案：D考生答案：D本题得分：3 分题号: 3 本题分数:3 分当热水网路压力高，和热用户的压力状况不相适应时可采用( )A、直接连接B、间接连接C、带喷射器连接D、带混水泵连接该题考查的是间接连接的使用场合。

热水网路压力高，超过了室内采暖系统散热器的承压，或者当采暖系统所在楼房位于地形较高处，采用直接连接会造成管网中其他楼房的采暖系统压力升高至超过散热器承压，必须采用间接连接方式，所以选B。

能够掌握热网与热用户间的几种连接方式及适用场合才能做出正确的答案。

标准答案：B考生答案：B本题得分：3 分题号: 4 本题分数:3 分间接连接热网中,热电厂和区域锅炉房与用户连接主要靠( )A、阀门B、水泵C、水喷射器D、热交换器该题考查的是间接连接的相关知识。

间接连接借助于热交换器进行热量的传递，而无压力工况的联系。

供热名词解释在供热领域中，有一些特定的名词被用来描述与供热系统和热能相关的概念。

本文将为您解释这些名词的含义，以帮助您更好地理解供热行业。

1. 供热系统供热系统是指将热能从供热设备传输到用户的一系列设施和设备。

它包括能源转换设备（如锅炉、燃烧器等）、管道输送系统、热交换设备、控制系统和终端设备等。

2. 锅炉锅炉是一种能将水加热为蒸汽或热水的设备。

它是供热系统中最常见的能源转换设备之一。

不同类型的锅炉包括燃气锅炉、燃油锅炉、电锅炉等。

3. 热水器热水器是一种通过燃烧或电加热的方式，将水加热为热水的设备。

它常用于家庭供热和生活热水的加热。

4. 燃烧器燃烧器是一种设备，用于将燃料与氧气混合并点燃，产生热能。

它常用于锅炉、热水器等供热设备中。

5. 热交换器热交换器是一种设备，用于在两个流体之间传递热能，实现热能的转移。

常见的热交换器有换热管、板式换热器等。

6. 供热管道供热管道是一种用于输送热能的管道系统。

它通常由铸铁、钢管等材料制成，能够承受高温高压的要求。

供热管道的设计和敷设需要考虑热损失、绝缘层、管道防腐蚀等因素。

7. 热网热网是指由供热管道组成的网络系统。

它将能源中心（如锅炉房）的热能输送到用户的建筑物或设施中。

8. 热负荷热负荷是指需要供热系统提供的热能量。

它取决于建筑物的类型、面积、温度要求和使用方式等因素。

9. 定额供热定额供热是一种按照特定标准和要求，为用户提供固定热负荷的供热方式。

在定额供热中，供热单位按照一定的计量方法和价格为用户提供热能。

10. 分户供热分户供热是一种将热能供应到每个用户的独立建筑或住户的供热方式。

它可以根据用户的需求和实际情况进行供热调节和计量。

11. 热量计热量计是一种用于测量和计量热能消耗的设备。

它通常安装在供热系统的进出口处，用于监测热能的流动并计算供热量。

12. 室温控制室温控制是通过调节供热系统的工作参数，以维持建筑物或室内空间的适宜温度。

常见的室温控制方法包括温度传感器、温度调节阀等。

题型：填空、判断、绘图（热负荷图）、计算绪论1. 供热工程的研究对象和主要内容：将自然界的能源直接或间接地转化为热能，以满足人们需要的科学技术，称为热能工程。

生产、输配和应用中、低品位热能的工程技术，称为供热工程。

供热工程的研究对象和主要内容，是以热水和蒸汽作为热媒的建筑物供暖（采暖）系统和集中供热系统。

供暖系统分为热媒制备（热源）、热媒输送（供热管网）、热媒利用（散热设备）。

供暖系统可分为局部供暖系统和集中式供暖系统。

“供暖工程”主要讲授以热水和蒸汽作为热媒的集中式散热器供暖系统的工作原理和设计、运行的基本知识。

“集中供热”主要阐述整个集中供热系统的工作原理和设计、运行的基本知识，并以热网和热用户为主。

第一章 室内供暖系统的设计热负荷1. 供暖系统的热负荷是指在某一室外温度w t 下，为了达到要求的室内温度n t ，供暖系统在单位时间内向建筑物供给的热量。

它随着建筑物得失热量的变化而变化。

供暖系统的设计热负荷，是指在设计室外温度'w t 下，为达到要求的室内温度n t ，供暖系统在单位时间内向建筑物供给的热量Q '。

它是设计供暖系统的最基本依据。

2. 建筑物或房间的失热量：（1）围护结构传热耗热量1Q ；（2）加热由门、窗缝隙渗入室内的冷空气的耗热量2Q ，称冷风渗透耗热量；（3）加热由门、孔洞及相邻房间侵入的冷空气的耗热量3Q ，称冷风侵入耗热量；（4）水分蒸发的耗热量4Q ；（5）加热由外部运入的冷物料和运输工具的耗热量5Q ；（6）通风耗热量。

通风系统将空气从室内排到室外所带走的热量6Q ；得热量：（7）生产车间最小负荷班的工艺设备散热量7Q ；（8）非供暖通风系统的其他管道和热表面的散热量8Q ；（9）热物料的散热量9Q ；（10）太阳辐射进入室内的热量10Q 。

此外，还会有通过其他途径散失或获得的热量11Q 。

3. 对没有装置机械通风系统的建筑物，供暖系统的设计热负荷：10321d sh Q -Q Q Q Q Q Q ''+'+'='-'='4. 在工程设计中，供暖系统的设计热负荷，一般可分为几部分进行计算：321j 1Q Q Q Q Q '+'+'+'='⋅⋅x其中j 1Q ⋅'——围护结构的基本耗热量； x 1Q ⋅'——围护结构的附加（修正）耗热量。

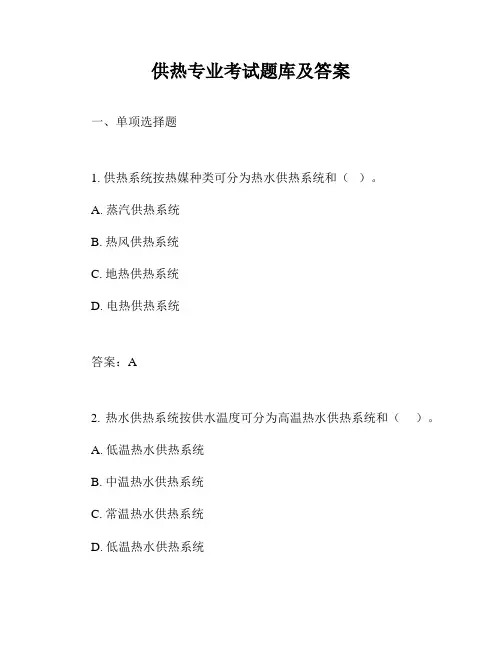

供热专业考试题库及答案一、单项选择题1. 供热系统按热媒种类可分为热水供热系统和（）。

A. 蒸汽供热系统B. 热风供热系统C. 地热供热系统D. 电热供热系统答案：A2. 热水供热系统按供水温度可分为高温热水供热系统和（）。

A. 低温热水供热系统B. 中温热水供热系统C. 常温热水供热系统D. 低温热水供热系统答案：A3. 蒸汽供热系统按供汽压力可分为高压蒸汽供热系统和（）。

A. 中压蒸汽供热系统B. 低压蒸汽供热系统C. 常压蒸汽供热系统D. 真空蒸汽供热系统答案：B4. 供热系统按循环水泵的配置方式可分为闭式系统和（）。

A. 开式系统B. 混合式系统C. 串联式系统D. 并联式系统答案：A5. 供热系统按热用户的性质可分为工业供热系统和（）。

A. 民用供热系统B. 商业供热系统C. 农业供热系统D. 公共建筑供热系统答案：A二、多项选择题1. 以下哪些因素会影响供热系统的热效率？（）A. 热源效率B. 热网效率C. 热用户效率D. 热损失答案：ABCD2. 供热系统中常用的换热器类型包括（）。

A. 板式换热器B. 壳管式换热器C. 管壳式换热器D. 螺旋板式换热器答案：ABCD3. 供热系统中常用的调节方式包括（）。

A. 质调节B. 量调节C. 温度调节D. 压力调节答案：AB4. 供热系统中常用的热计量方式包括（）。

A. 热量表计量B. 时间面积法C. 温度法D. 流量法答案：ABCD三、判断题1. 供热系统的热效率越高，能源消耗越低。

（）答案：正确2. 供热系统中，供水温度越高，热损失越大。

（）答案：错误3. 供热系统中，循环水泵的配置方式不会影响系统的热效率。

（）答案：错误4. 供热系统中，热用户的性质不会影响系统的运行方式。

（）答案：错误四、简答题1. 简述供热系统的主要组成部分。

答案：供热系统主要由热源、热网和热用户三部分组成。

热源负责提供热能，热网负责输送热能，热用户则是热能的最终使用者。

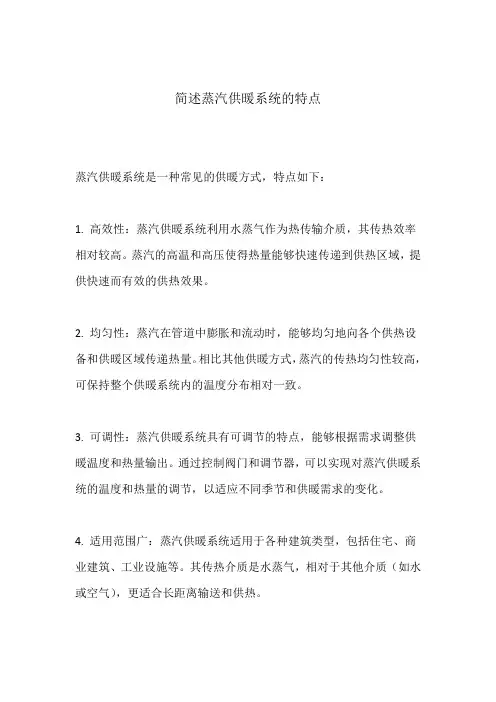

简述蒸汽供暖系统的特点
蒸汽供暖系统是一种常见的供暖方式，特点如下：
1. 高效性：蒸汽供暖系统利用水蒸气作为热传输介质，其传热效率相对较高。

蒸汽的高温和高压使得热量能够快速传递到供热区域，提供快速而有效的供热效果。

2. 均匀性：蒸汽在管道中膨胀和流动时，能够均匀地向各个供热设备和供暖区域传递热量。

相比其他供暖方式，蒸汽的传热均匀性较高，可保持整个供暖系统内的温度分布相对一致。

3. 可调性：蒸汽供暖系统具有可调节的特点，能够根据需求调整供暖温度和热量输出。

通过控制阀门和调节器，可以实现对蒸汽供暖系统的温度和热量的调节，以适应不同季节和供暖需求的变化。

4. 适用范围广：蒸汽供暖系统适用于各种建筑类型，包括住宅、商业建筑、工业设施等。

其传热介质是水蒸气，相对于其他介质（如水或空气），更适合长距离输送和供热。

5. 相对稳定：蒸汽供暖系统的运行相对稳定可靠。

由于蒸汽的高温和高压特性，系统在正常运行中变化较小，故其维护和维修工作相对较少，可保持较长时间的稳定工作状态。

需要注意的是，蒸汽供暖系统也有一些特殊的要求和考虑因素，如精确的压力控制、适当的维护和保养，以及安全性问题。

因此，在安装和使用蒸汽供暖系统时，需要遵循正确的操作程序和安全规范，确保系统的正常运行和用户的安全。

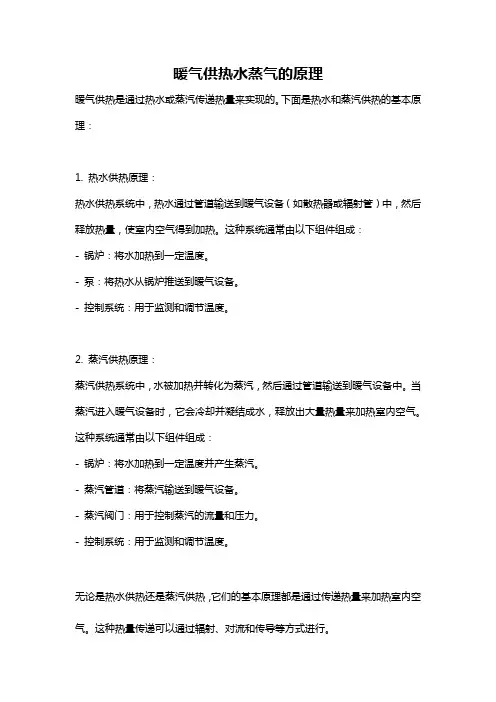

暖气供热水蒸气的原理
暖气供热是通过热水或蒸汽传递热量来实现的。

下面是热水和蒸汽供热的基本原理：
1. 热水供热原理：
热水供热系统中，热水通过管道输送到暖气设备（如散热器或辐射管）中，然后释放热量，使室内空气得到加热。

这种系统通常由以下组件组成：
- 锅炉：将水加热到一定温度。

- 泵：将热水从锅炉推送到暖气设备。

- 控制系统：用于监测和调节温度。

2. 蒸汽供热原理：
蒸汽供热系统中，水被加热并转化为蒸汽，然后通过管道输送到暖气设备中。

当蒸汽进入暖气设备时，它会冷却并凝结成水，释放出大量热量来加热室内空气。

这种系统通常由以下组件组成：
- 锅炉：将水加热到一定温度并产生蒸汽。

- 蒸汽管道：将蒸汽输送到暖气设备。

- 蒸汽阀门：用于控制蒸汽的流量和压力。

- 控制系统：用于监测和调节温度。

无论是热水供热还是蒸汽供热，它们的基本原理都是通过传递热量来加热室内空气。

这种热量传递可以通过辐射、对流和传导等方式进行。

供热系统设计规范一、前言供热系统是现代社会生活中不可或缺的重要设施，它为人们提供了舒适的室内温度和热水供应。

为了确保供热系统的高效运行和安全性，制定相应的供热系统设计规范十分必要。

本文旨在探讨供热系统设计规范的相关内容，介绍供热系统设计中应遵循的技术要求和标准。

二、供热系统设计原则1. 健康与环保：供热系统设计应符合健康与环保原则，确保供热设备或管道不会产生有害物质对人体健康或环境造成影响。

2. 高效节能：供热系统设计应充分考虑节能问题，合理选用高效供热设备和节能控制措施，降低能源消耗。

3. 安全可靠：供热系统设计必须符合相关安全标准，确保供热设备的运行安全可靠，防止事故风险。

4. 经济合理：供热系统设计应在满足舒适度的前提下，合理控制建设和运营成本，提高供热系统的经济性。

三、供热系统设计流程供热系统设计包括前期勘察、系统选型、工程设计、材料选用、施工及验收等阶段。

下面将分别介绍各个阶段的具体内容。

1. 前期勘察前期勘察阶段是供热系统设计的基础，主要工作包括对供热范围的调查、用热量计算、供热形式选择等。

根据用热量计算结果和供热需求分析，确定供热系统的规模和类型。

2. 系统选型系统选型是根据前期勘察结果，综合考虑供热来源、供热方式、系统结构等因素，选择适合的供热系统类型。

常见的供热系统类型包括蒸汽供热系统、热水供热系统和地源热泵供热系统。

3. 工程设计工程设计阶段是供热系统设计的核心阶段，主要包括系统管道设计、设备选型、水力计算、热力计算、管道布局等。

在设计过程中应遵循相关的国家和行业标准，确保供热系统的正常运行。

4. 材料选用材料选用是供热系统设计中的重要环节，应根据供热介质的性质和工作条件，选择适用的管道材料、阀门、水泵等设备。

材料选用要符合相关标准要求，保证供热系统的耐压性、耐腐蚀性和导热性能。

5. 施工及验收供热系统设计完成后，需要进行施工及验收。

施工过程中应按照设计要求进行，确保施工质量和安全。

蒸汽供暖系统一、蒸汽采暖的特点与热水作为供热(暖)系统的相对照，蒸汽具有的特点：蒸汽在系统散热设备中，靠水蒸汽凝结成水放出热量。

每1kg蒸汽在散热设备中凝结时放出的热量q，可按下式计算：q = i - q1 kJ／kg当进入散热设备的蒸汽是饱和蒸汽，流出的凝水是饱和凝水时：q = r kJ／kg如采纳高温水130/70 ℃供暖，每1kg水放出的热量为Q=c△tG kJ／kg。

采纳蒸汽表压力200kPa供热，相应的汽化潜热r＝2164 kJ／kg。

蒸汽和凝水在系统管路内流动时,其状态参数转变比较大，还会伴随相态转变。

(1)湿饱和蒸汽在沿途产生凝水；湿饱和蒸汽通过阀门等节流后可能成为干饱和蒸汽或过热蒸汽；凝水从头汽化，产生“二次蒸汽”。

(2)引发系统中显现所谓“跑、冒、滴、漏’’问题。

蒸汽供暖系统比热水供暖系统在设计和运行治理上较为复杂。

3.蒸汽供暖系统中的蒸汽比容，较热水比容大得多。

(1)通常可采纳比热水流速高得多的速度。

可大大减轻前后加热滞后的现象。

(2)水静压力比热水系统小。

如：在高层建筑供暖中，可不能像热水供暖那样，产生专门大的水静压力。

4、蒸汽供暖系统中的散热器热媒平均温度高。

例如：(1)温水130/70 ℃供暖系统的散热器热媒平均温度为（130+70）/2=100 ℃；(2)采纳蒸汽表压力200kPa供热，散热器热媒平均温度为℃；5、蒸汽作为供热系统的热媒，其适用范围广。

(1)蒸汽供热系统的热惰性小。

适宜于间歇供热的用户。

(2)蒸汽的饱和温度随压力增高而增高。

二、蒸汽采暖的分类1、按供气压力的大小①供汽的表压力高于70KPa时，称为高压蒸汽供暖高压蒸汽供暖的压力一样由管路和设备的耐压强度确信。

②供汽的表压力等于或低于70kPa时，称为低压蒸汽供暖③当系统中的压力低于大气压力时，称为真空蒸汽供暖系统复杂，卫生条件好。

2、依照蒸汽干管布置的不同上供式、中供式、下供式3、依照蒸汽立管布置的特点单管式双管式目前国内绝大多数蒸汽供暖系统采纳双管式。

供暖设备的划分
供暖设备可以根据不同的分类标准进行划分，以下是一些常见的分类方式：
1. 根据供热媒介：可以分为热水供暖设备和蒸汽供暖设备。

热水供暖设备通过热水循环传递热量，而蒸汽供暖设备则利用蒸汽的压力和流动传递热量。

2. 根据用途：可以分为工业供暖设备和民用供暖设备。

工业供暖设备通常用于工厂、仓库等大型工业场所，民用供暖设备则主要用于住宅、办公楼等建筑。

3. 根据能源类型：可以分为燃煤供暖设备、燃气供暖设备、燃油供暖设备、电热供暖设备和地热供暖设备等。

这些设备分别利用煤炭、天然气、燃油、电能和地热能等能源作为热源，将热能传递给供暖系统。

4. 根据安装方式：可以分为集中供暖设备和分散供暖设备。

集中供暖设备将多个建筑物或地区的热量需求集中起来，通过大型的供热系统统一供应；分散供暖设备则是在每个建筑物或地区分别设置独立的供暖系统。

5. 根据自动化程度：可以分为手动供暖设备和自动供暖设备。

手动供暖设备需要人工操作和调节，而自动供暖设备则可以通过传感器和控制装置自动调节温度和流量等参数，实现智能化控制。

总之，供暖设备的划分方式多种多样，根据不同的需求和场景可以选择适合的供暖设备。

供热系统介绍解读供热系统是指为居住建筑、商业建筑和工业建筑提供供暖的一种设备系统。

它通过提供热能，将低温的室内空气加热至适宜的温度，创造出一个舒适、温暖的室内环境。

本文将介绍供热系统的组成、工作原理以及常见的供热系统类型。

一、供热系统的组成1. 锅炉：供热系统的核心设备，用于产生热能。

常见的锅炉有燃煤锅炉、燃气锅炉和电锅炉等。

锅炉通过燃烧燃料产生热水或蒸汽，供给供热系统。

2. 热交换器：热交换器用于将锅炉中产生的热能传递给供热系统中的水。

传统的供热系统使用的是水-水热交换器，现代的一些系统则采用水-空气热交换器。

3. 泵站：泵站用于将热能输送到需要供热的建筑物内部。

它通过将热水或蒸汽送入供热管网中，将热能传输到各个供热终端。

4. 供热管网：供热管网是供热系统的骨架。

它负责将热水或蒸汽从泵站输送到各个供热终端，包括供热暖气片、地暖系统等。

二、供热系统的工作原理供热系统的工作原理可以分为以下几个步骤：1. 锅炉加热：当供热系统运行时，锅炉中的燃料被点燃，产生热能。

热能将水加热至一定温度或产生蒸汽。

2. 热交换：热交换器起到传递热能的作用。

它将锅炉中的热能传递给供热系统中的水。

传统的水-水热交换器通过管道将水与热能接触，实现热能的传递。

3. 输送热能：泵站将热能输送到各个供热终端。

热水或蒸汽通过供热管网流动，将热能传输到需要供热的建筑物内部。

4. 放热过程：供热终端（如供热暖气片、地暖系统）接收到热水或蒸汽后，通过释放热能实现供暖。

暖气片中的热水或蒸汽在流经过程中释放热量，将室内空气加热至适宜的温度。

5. 回水回流：经过放热过程后，热水或蒸汽变冷，释放的热量被吸收，形成回水。

回水通过管道返回锅炉，再次加热，循环利用。

三、常见的供热系统类型1. 燃煤供热系统：燃煤供热系统使用燃煤锅炉作为热源，燃烧燃煤产生热能。

由于煤炭资源有限和环境污染问题，目前逐渐被其他供热系统所替代。

2. 燃气供热系统：燃气供热系统使用燃气锅炉作为热源，燃烧燃气产生热能。
